Презентация, доклад по физике Подготовка к ЕГЭ. Задание № 31

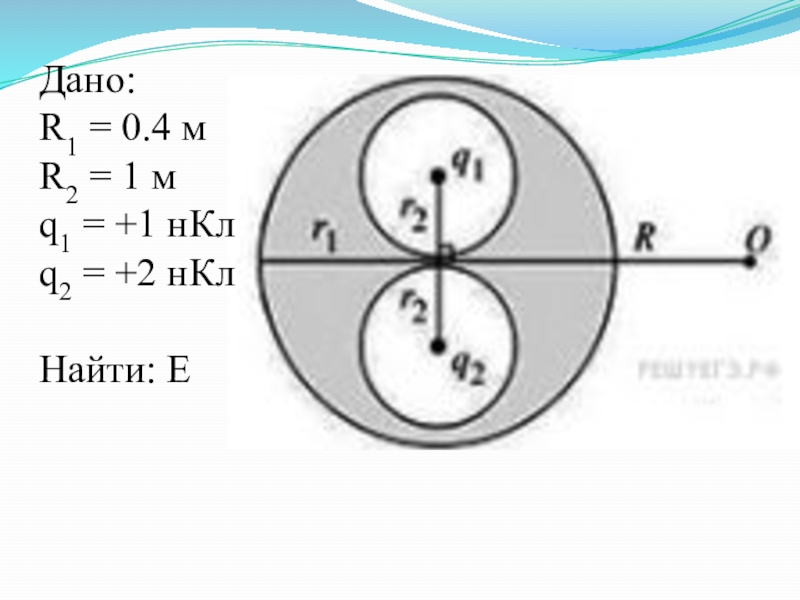

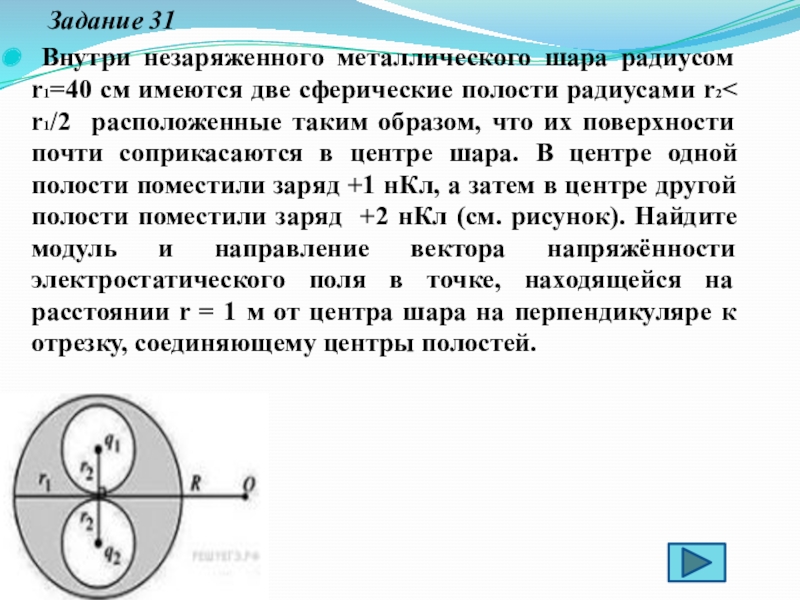

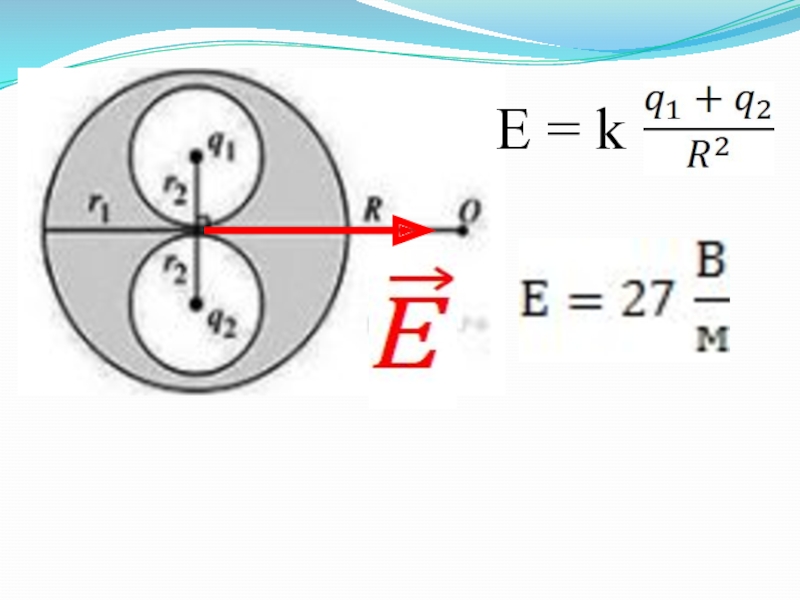

сферические полости радиусами r2< r1/2 расположенные таким образом, что их поверхности почти соприкасаются в центре шара. В центре одной полости поместили заряд +1 нКл, а затем в центре другой полости поместили заряд +2 нКл (см. рисунок). Найдите модуль и направление вектора напряжённости электростатического поля в точке, находящейся на расстоянии r = 1 м от центра шара на перпендикуляре к отрезку, соединяющему центры полостей.

+2 нКл

Найти: Е

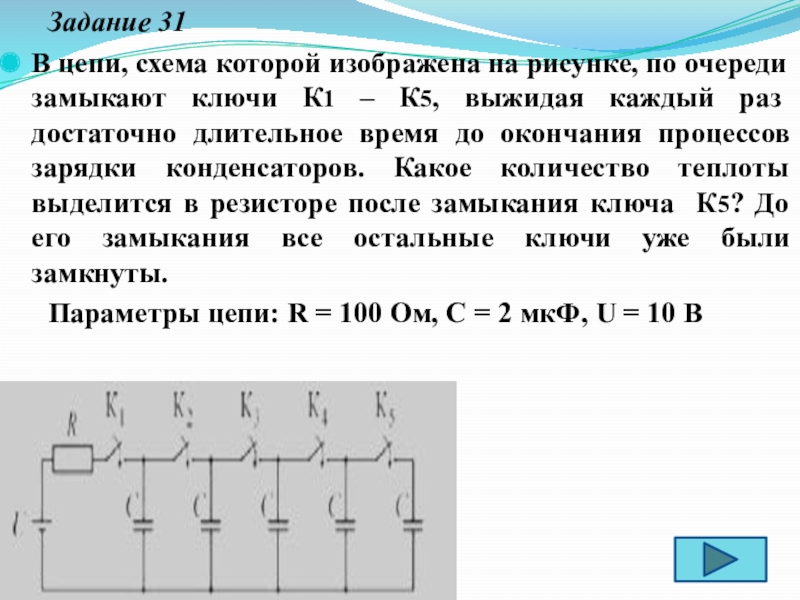

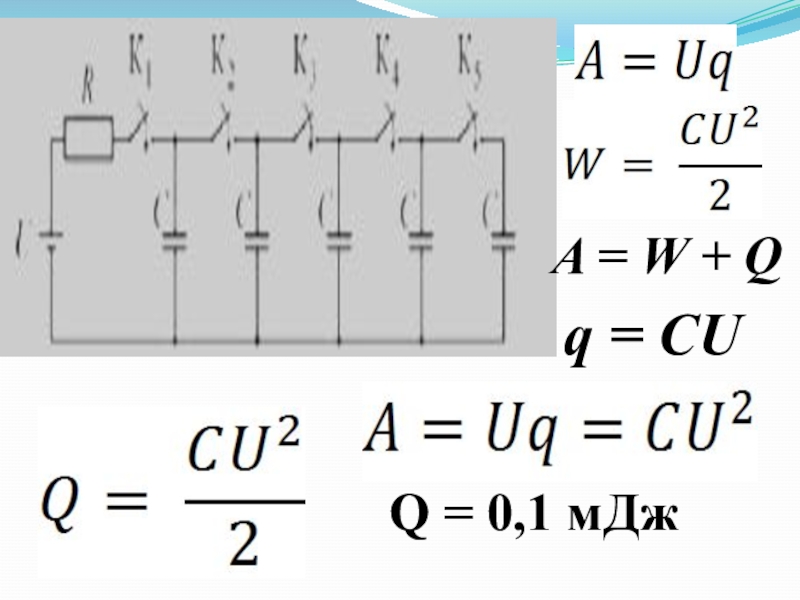

ключи К1 – К5, выжидая каждый раз достаточно длительное время до окончания процессов зарядки конденсаторов. Какое количество теплоты выделится в резисторе после замыкания ключа К5? До его замыкания все остальные ключи уже были замкнуты.
Параметры цепи: R = 100 Ом, С = 2 мкФ, U = 10 В

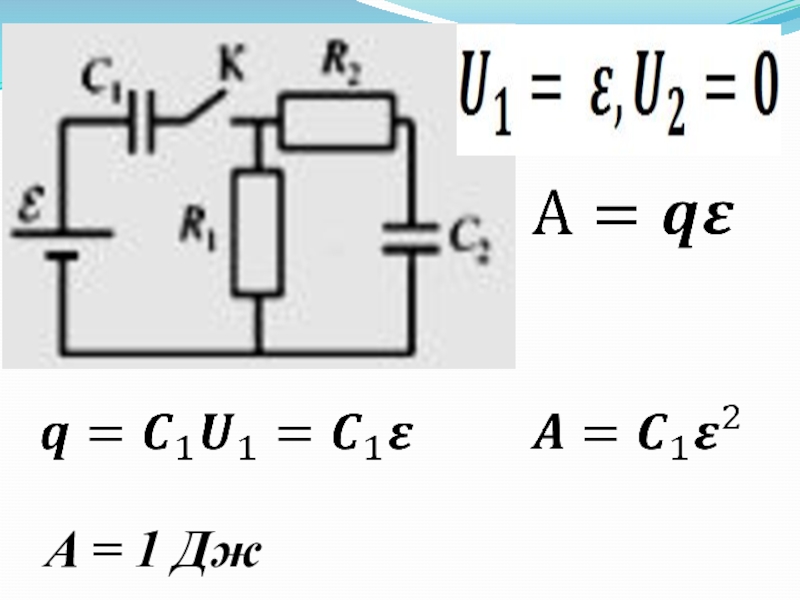

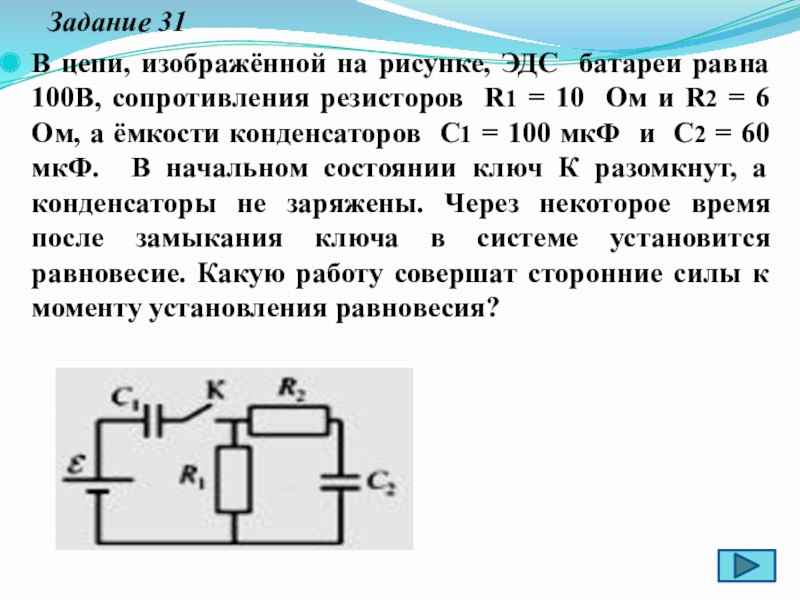

резисторов R1 = 10 Ом и R2 = 6 Ом, а ёмкости конденсаторов C1 = 100 мкФ и C2 = 60 мкФ. В начальном состоянии ключ К разомкнут, а конденсаторы не заряжены. Через некоторое время после замыкания ключа в системе установится равновесие. Какую работу совершат сторонние силы к моменту установления равновесия?

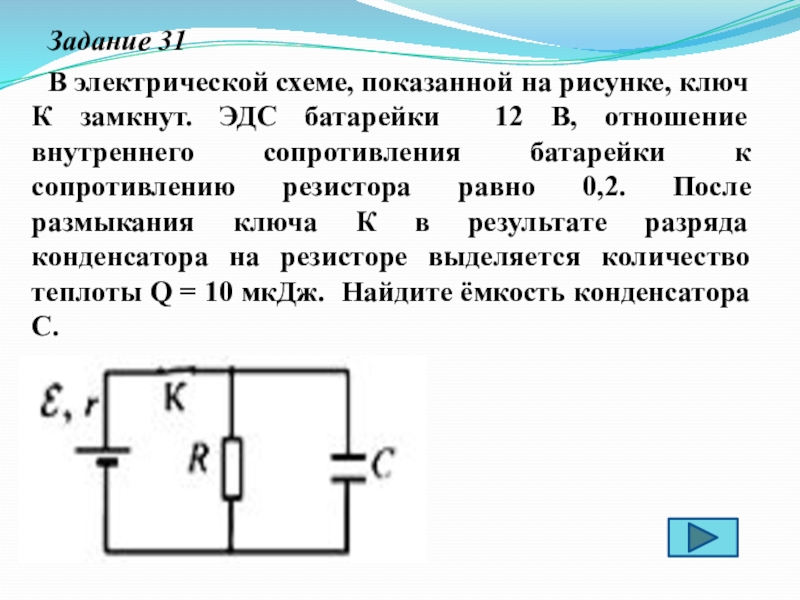

ЭДС батарейки 12 В, отношение внутреннего сопротивления батарейки к сопротивлению резистора равно 0,2. После размыкания ключа К в результате разряда конденсатора на резисторе выделяется количество теплоты Q = 10 мкДж. Найдите ёмкость конденсатора С.

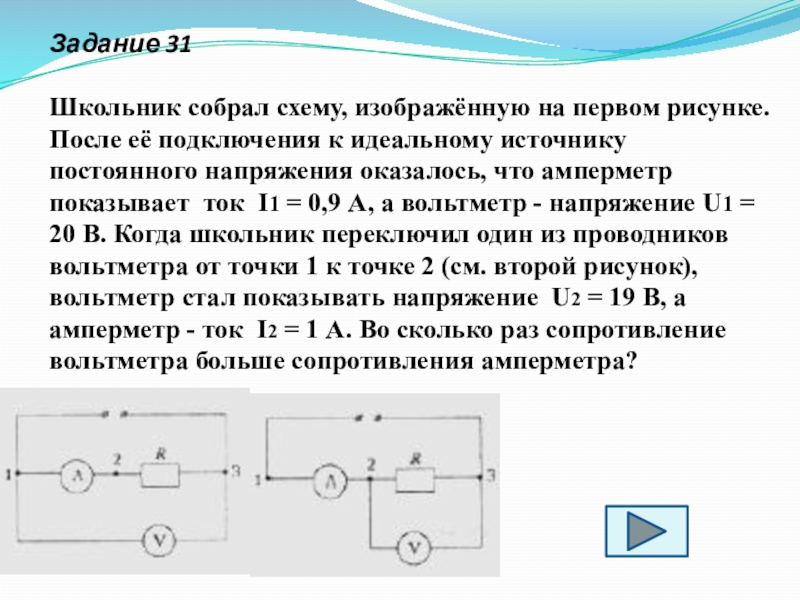

подключения к идеальному источнику постоянного напряжения оказалось, что амперметр показывает ток I1 = 0,9 А, а вольтметр - напряжение U1 = 20 В. Когда школьник переключил один из проводников вольтметра от точки 1 к точке 2 (см. второй рисунок), вольтметр стал показывать напряжение U2 = 19 В, а амперметр - ток I2 = 1 А. Во сколько раз сопротивление вольтметра больше сопротивления амперметра?

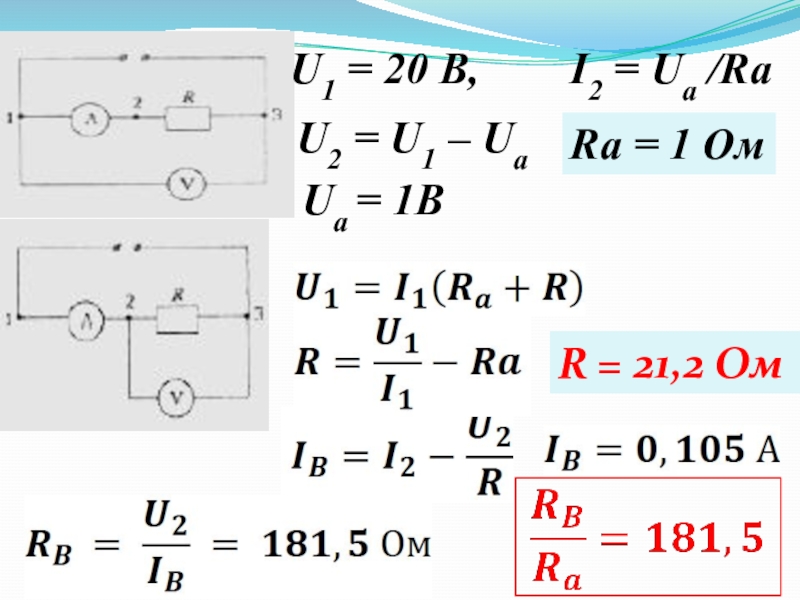

Ua /Ra

Ra = 1 Ом

R = 21,2 Ом
