Слайд 1Тепловое действие тока. Закон Джоуля-Ленца
8 класс

Слайд 2

Слайд 3

+
+
+
+
+
+
+
+
-
-
-
-
-
-

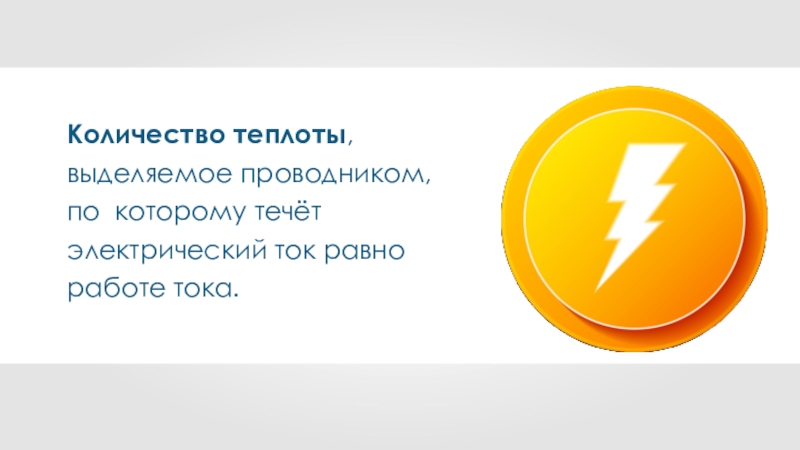

Слайд 4

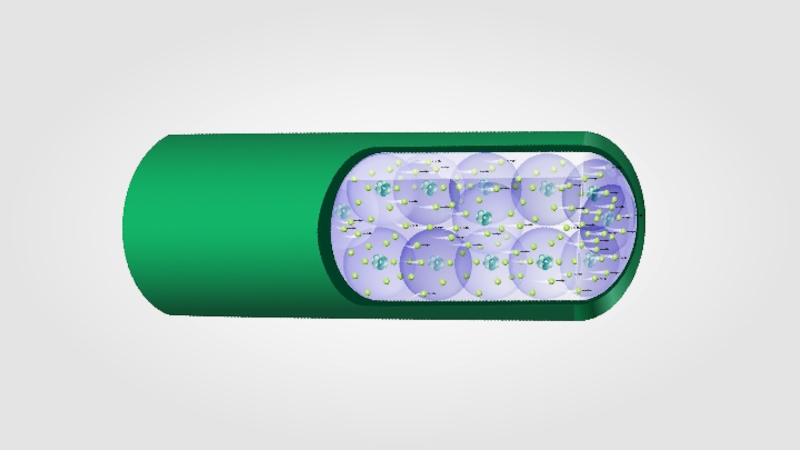

Количество теплоты, выделяемое проводником, по которому течёт электрический ток равно работе

тока.

Слайд 5

Джеймс Прескотт Джоуль
1818–1889 гг.
Эмилий Христианович Ленц
1804–1865 гг.

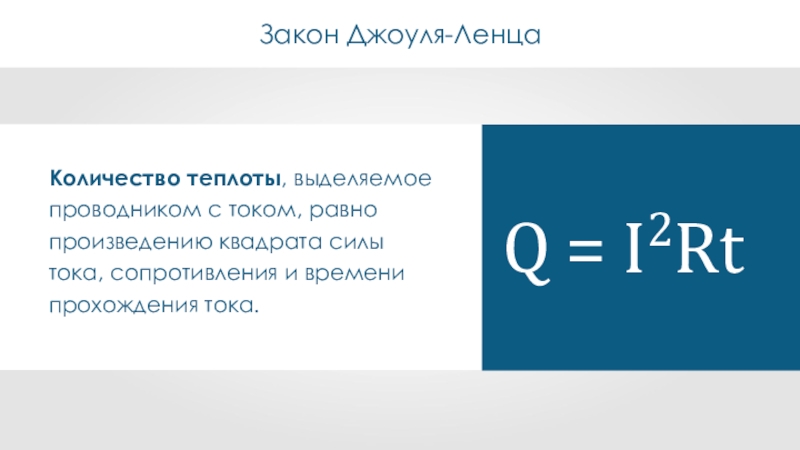

Слайд 6

Закон Джоуля-Ленца

Количество теплоты, выделяемое проводником с током, равно произведению квадрата силы

тока, сопротивления и времени прохождения тока.

Q = I2Rt

Закон Джоуля-ЛенцаКоличество теплоты, выделяемое проводником с током, равно произведению квадрата силы тока, сопротивления и времени прохождения тока.Q

Слайд 7

Q = A
А = IUt
Q = IUt
U = R∙I
Q =

IRIt

Q = I2Rt

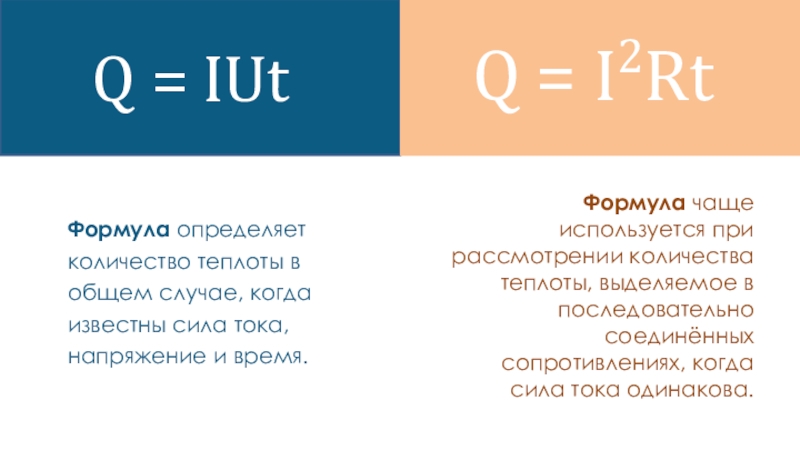

Слайд 8

Q = IUt
Формула определяет количество теплоты в общем случае, когда известны

сила тока, напряжение и время.

Q = I2Rt

Формула чаще используется при рассмотрении количества теплоты, выделяемое в последовательно соединённых сопротивлениях, когда сила тока одинакова.

Q = IUtФормула определяет количество теплоты в общем случае, когда известны сила тока, напряжение и время.Q =

Слайд 9

A
Опыт 1

Слайд 10

Опыт 1
I1 = I2 = I =1 A
U1 = 2 B
U2

= 4 B

t = 60 c

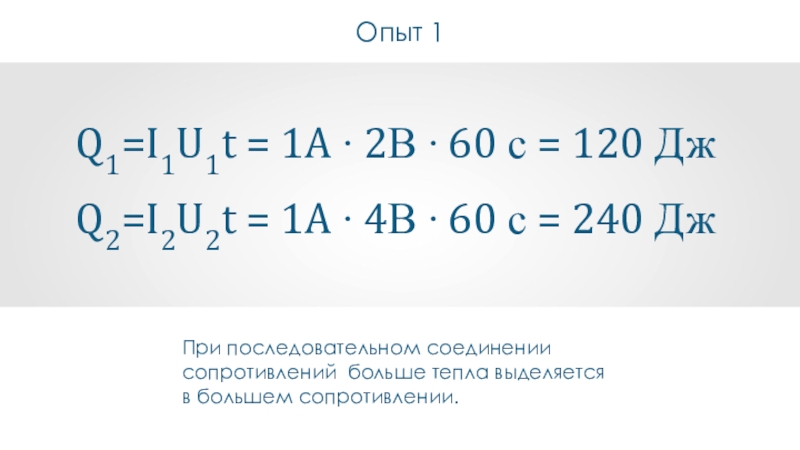

Слайд 11

Опыт 1
Q1=I1U1t = 1A ∙ 2В ∙ 60 с = 120

Дж

Q2=I2U2t = 1A ∙ 4В ∙ 60 с = 240 Дж

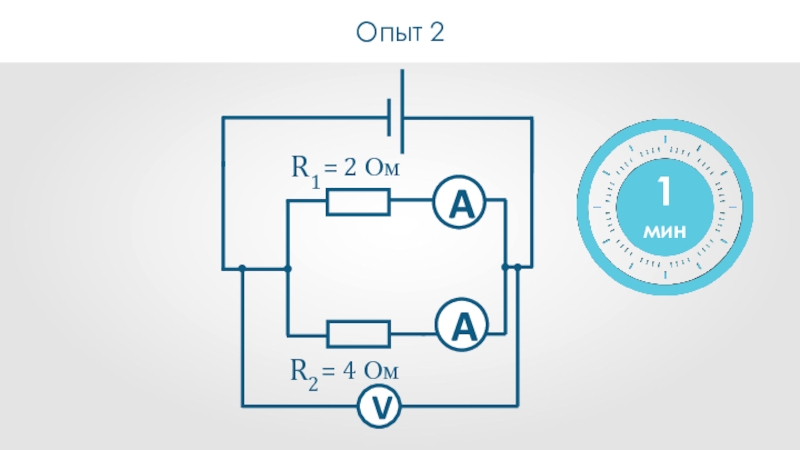

Слайд 12

Опыт 2

V
A
A

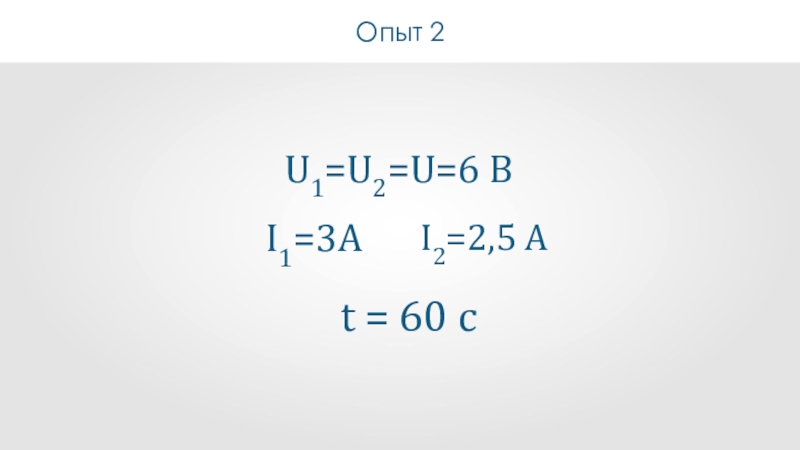

Слайд 13

Опыт 2
U1=U2=U=6 B
I1=3A
I2=2,5 A
t = 60 c

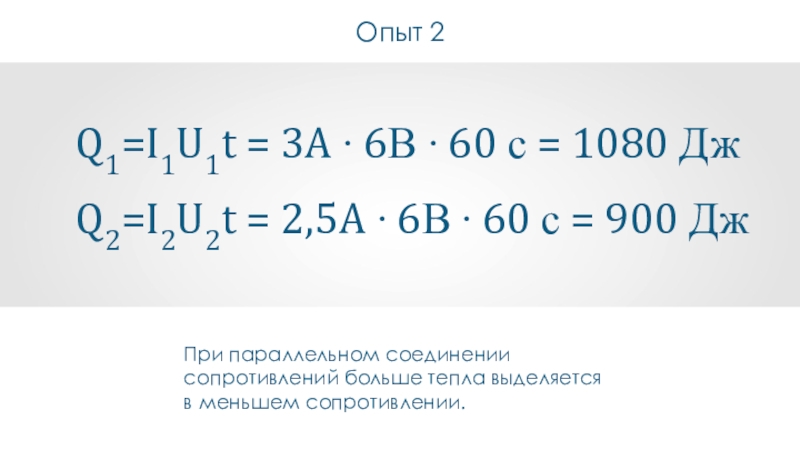

Слайд 14

Опыт 2
Q1=I1U1t = 3A ∙ 6В ∙ 60 с = 1080

Дж

Q2=I2U2t = 2,5A ∙ 6В ∙ 60 с = 900 Дж
