Презентация, доклад по физике на тему Законы постоянного тока (10 класс)

«Знание только тогда знание, когда оно приобретено усилиями своей мысли, а не памяти». А.Н.Толстой

Слайд 1Обобщающий урок по теме
«Законы постоянного тока»

Обобщающий урок по теме«Законы постоянного тока»

Слайд 2«Знание только тогда знание, когда оно приобретено усилиями своей мысли, а

не памяти».

А.Н.Толстой
«Знание только тогда знание, когда оно приобретено усилиями своей мысли, а не памяти».

Слайд 4Разминка

Разминка

Слайд 5

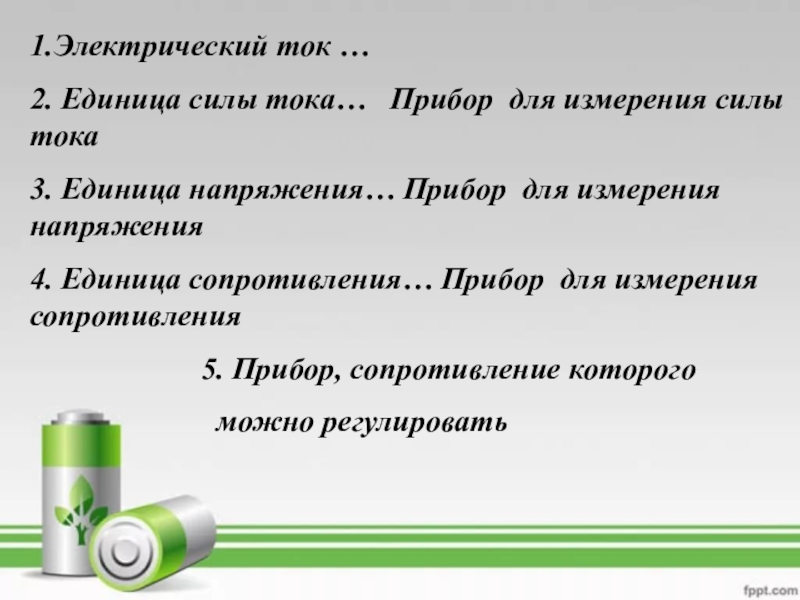

1.Электрический ток …
2. Единица силы тока… Прибор для измерения силы

тока
3. Единица напряжения… Прибор для измерения напряжения
4. Единица сопротивления… Прибор для измерения сопротивления
5. Прибор, сопротивление которого
можно регулировать

1.Электрический ток …2. Единица силы тока…  Прибор для измерения силы тока

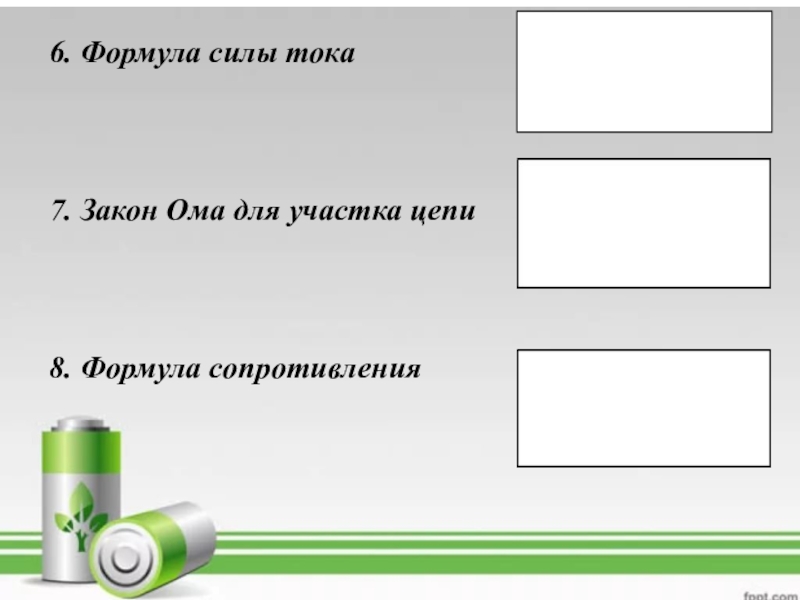

Слайд 6

6. Формула силы тока


7. Закон Ома для участка цепи


8. Формула

сопротивления


6. Формула силы тока 7. Закон Ома для участка цепи8. Формула сопротивления

Слайд 7

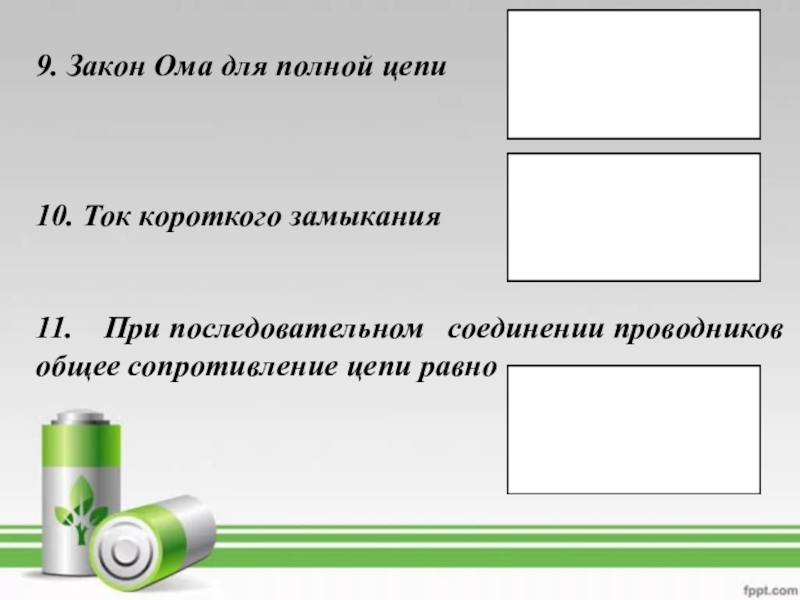

9. Закон Ома для полной цепи



10.

Ток короткого замыкания


11. При последовательном соединении проводников общее сопротивление цепи равно
9. Закон Ома для полной цепи     10. Ток короткого замыкания 11.  При

Слайд 812. При параллельном соединении
проводников общее сопротивление
цепи равно



13.

Формула мощности тока



14. Закон Джоуля- Ленца
12. При параллельном  соединении проводников общее сопротивление цепи равно 13. Формула мощности тока14. Закон Джоуля- Ленца

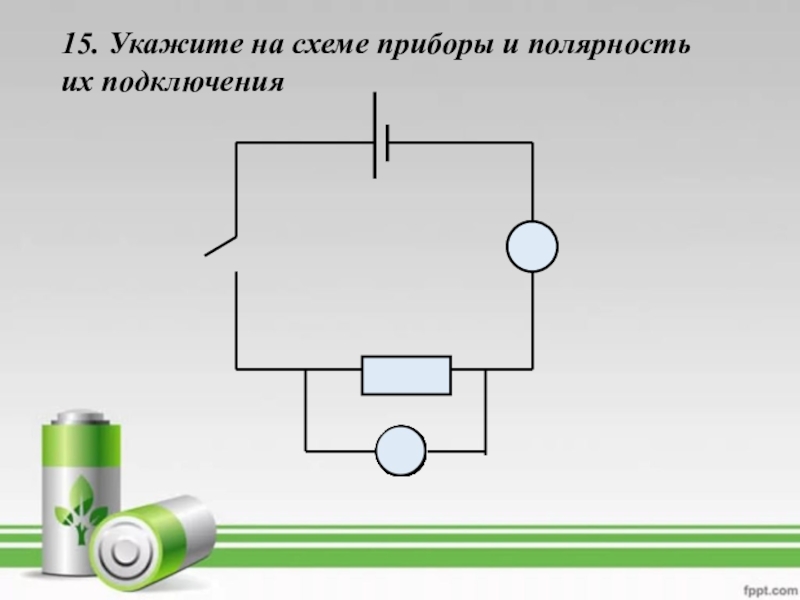

Слайд 915. Укажите на схеме приборы и полярность их подключения


15. Укажите на схеме приборы и полярность их подключения

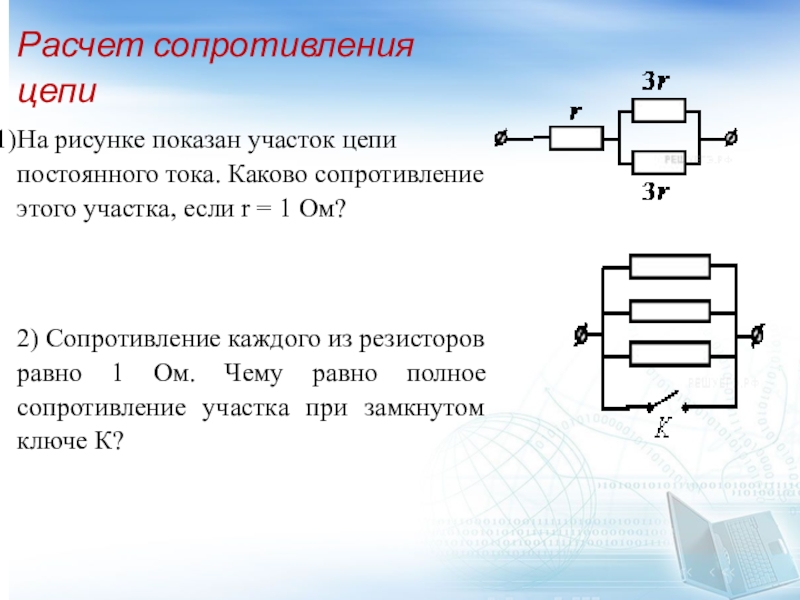

Слайд 10Расчет сопротивления цепи
На рисунке показан участок цепи постоянного тока. Каково сопротивление

этого участка, если r = 1 Ом?


2) Сопротивление каждого из резисторов равно 1 Ом. Чему равно полное сопротивление участка при замкнутом ключе К?

Расчет сопротивления цепиНа рисунке показан участок цепи постоянного тока. Каково сопротивление этого участка, если r = 1

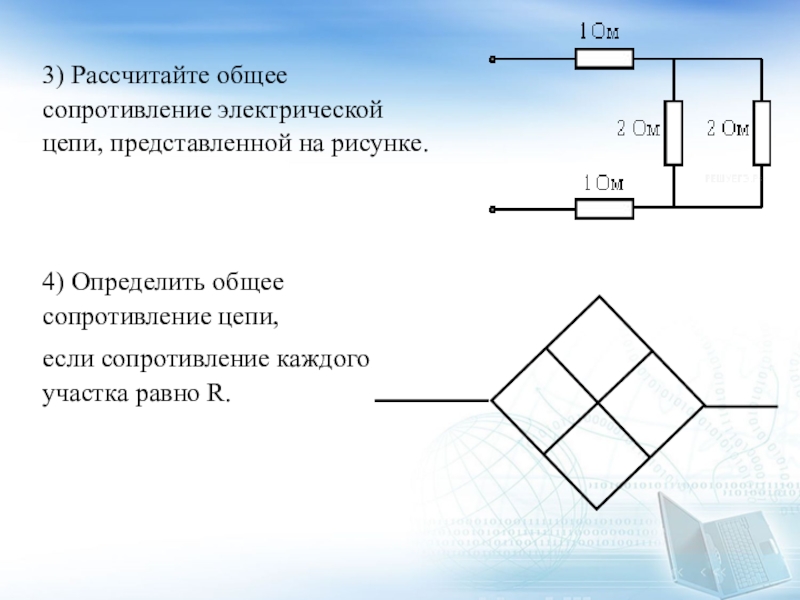

Слайд 113) Рассчитайте общее сопротивление электрической цепи, представленной на рисунке.



4) Определить общее

сопротивление цепи,
если сопротивление каждого участка равно R.


3) Рассчитайте общее сопротивление электрической цепи, представленной на рисунке.4) Определить общее сопротивление цепи, если сопротивление каждого участка

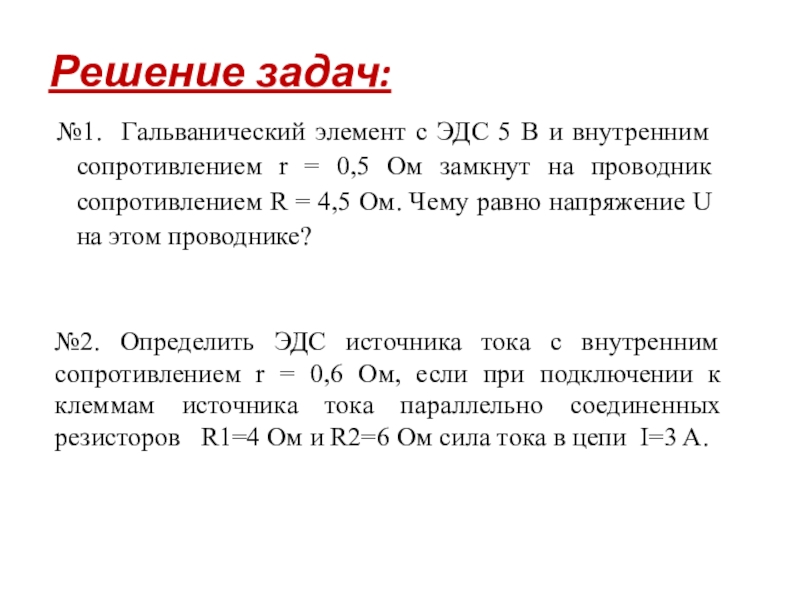

Слайд 12Решение задач:
№1. Гальванический элемент с ЭДС 5 В и

внутренним сопротивлением r = 0,5 Ом замкнут на проводник сопротивлением R = 4,5 Ом. Чему равно напряжение U на этом проводнике?

№2. Определить ЭДС источника тока с внутренним сопротивлением r = 0,6 Ом, если при подключении к клеммам источника тока параллельно соединенных резисторов R1=4 Ом и R2=6 Ом сила тока в цепи I=3 A.

Решение задач:   №1. Гальванический элемент с ЭДС 5 В и внутренним сопротивлением r = 0,5

Слайд 13Проверка:


№1
Ответ: 4,5 В




Ответ: 9 В
№2

Проверка:   №1 Ответ: 4,5 ВОтвет: 9 В№2

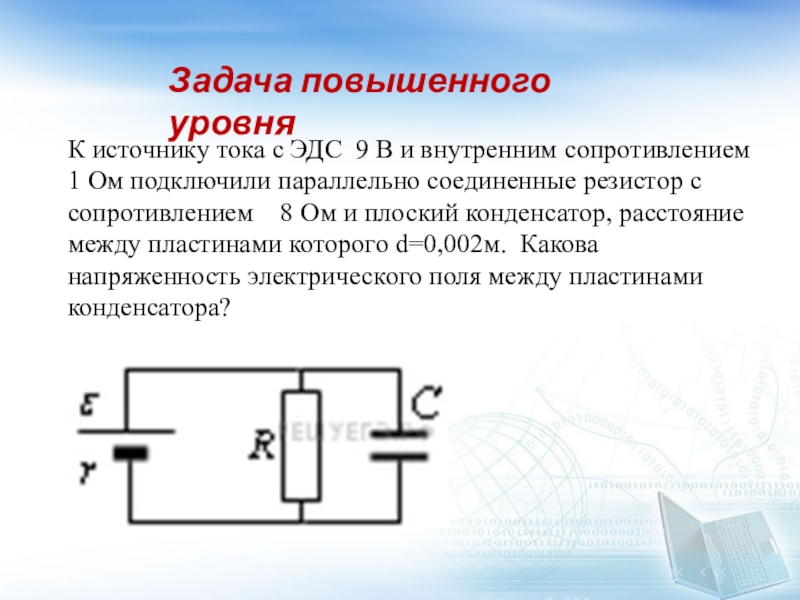

Слайд 14Задача повышенного уровня
К источнику тока с ЭДС 9 В и внутренним

сопротивлением 1 Ом подключили параллельно соединенные резистор с сопротивлением 8 Ом и плоский конденсатор, расстояние между пластинами которого d=0,002м. Какова напряженность электрического поля между пластинами конденсатора?
Задача повышенного уровняК источнику тока с ЭДС 9 В и внутренним сопротивлением 1 Ом подключили параллельно соединенные

Слайд 15А. Мне все понравилось. Я все понял

Б. Мне понравилось, но я

не все понял

В. Все как всегда, ничего необычного

Г. Мне не понравилось

Рефлексия

А. Мне все понравилось. Я все понялБ. Мне понравилось, но я не все понялВ. Все как всегда,

Слайд 16Домашнее задание

№1. При подключении лампочки к батарее элементов с ЭДС

4,5 В вольтметр показал напряжение на лампочке 4 В, а амперметр – силу тока 0,25 А. Каково внутреннее сопротивление батареи?

№2. По графику определить внутреннее сопротивление и ЭДС источника.

Домашнее задание №1. При подключении лампочки к батарее элементов с ЭДС 4,5 В вольтметр показал напряжение на

Слайд 17Спасибо за урок!

Спасибо за урок!
