Слайд 127.01.16г. Тема урока: Закон Ома для участка цепи


Человек должен верить, что

непостижимое постижимо; иначе он не стал бы исследовать
И.В. Гёте
27.01.16г. Тема урока: Закон Ома для участка цепиЧеловек должен верить,   что непостижимое постижимо;  иначе

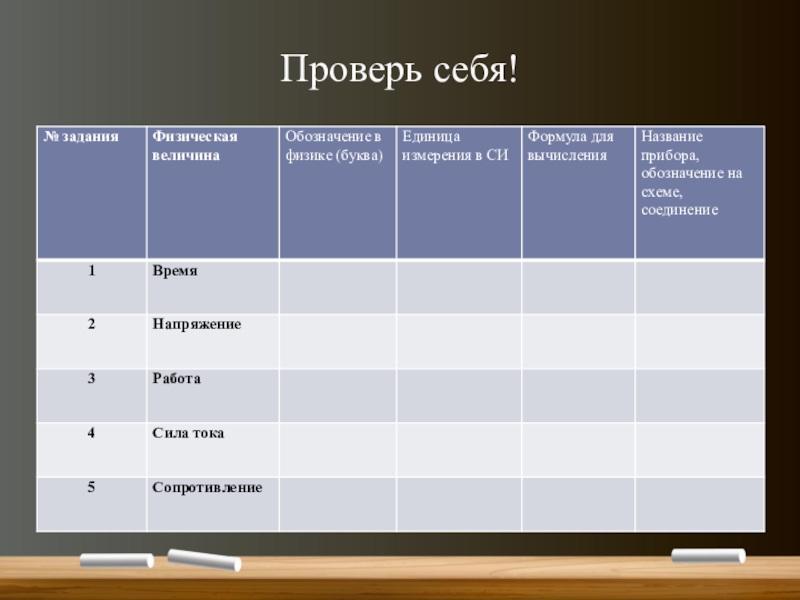

Слайд 2Проверь себя!

Проверь себя!

Слайд 3Проверь себя!

Проверь себя!

Слайд 4Ампер Андре Мари
(1775-1836)-
французский физик
и математик,
создал первую теорию, которая выражала

связь электрических и магнитных явлений.
Ввел в физику понятие «электрический ток»
Ампер Андре Мари(1775-1836)- французский физик и математик,создал первую теорию, которая выражала связь электрических и магнитных явлений.Ввел в

Слайд 5Вольта Алессандро
(1745-1827)-
итальянский физик,
один из основателей учения об электрическом токе,

создал первый гальванический элемент
Вольта Алессандро (1745-1827)- итальянский физик,один из основателей учения об электрическом токе, создал первый гальванический элемент

Слайд 6Ом Георг Симон
(1787-1854) –
немецкий физик,
открыл теоретически и

подтвердил на опыте закон, выражающий связь между силой тока в цепи, напряжением и сопротивлением

Ом Георг Симон(1787-1854) – немецкий физик,открыл теоретически и    подтвердил на опыте закон,

Слайд 7Цели урока:
Сформулировать Закона Ома для участка цепи
Научиться применять формулы при решении

задач .
Цели урока:Сформулировать Закона Ома для участка цепиНаучиться применять формулы при решении задач .

Слайд 8План изучения закона
Связь, между величинами выражающими закон
Формулировка закона
Математическое выражение закона (формула)
Опыты,

подтверждающие справедливость закона
Примеры использования закона

План изучения законаСвязь, между величинами выражающими законФормулировка законаМатематическое выражение закона (формула)Опыты, подтверждающие справедливость законаПримеры использования закона

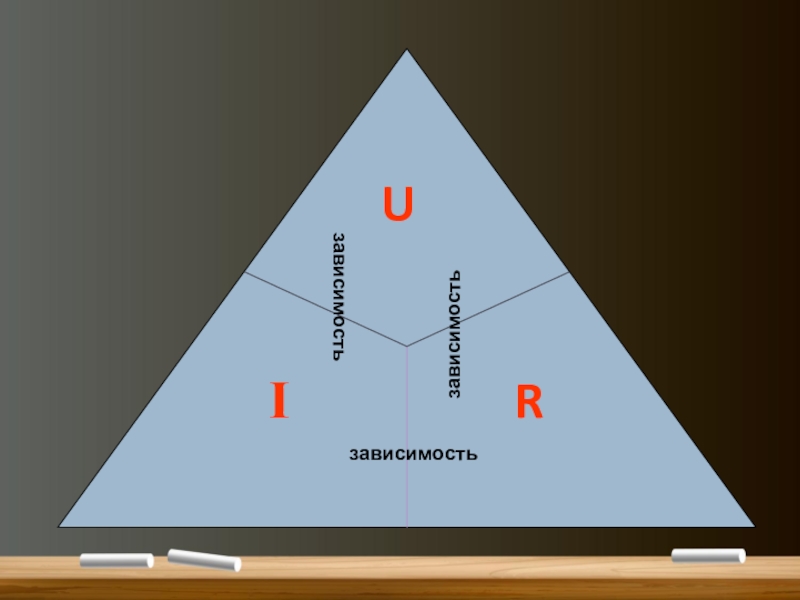

Слайд 9 I
U
R
зависимость
зависимость
зависимость

IURзависимостьзависимость  зависимость

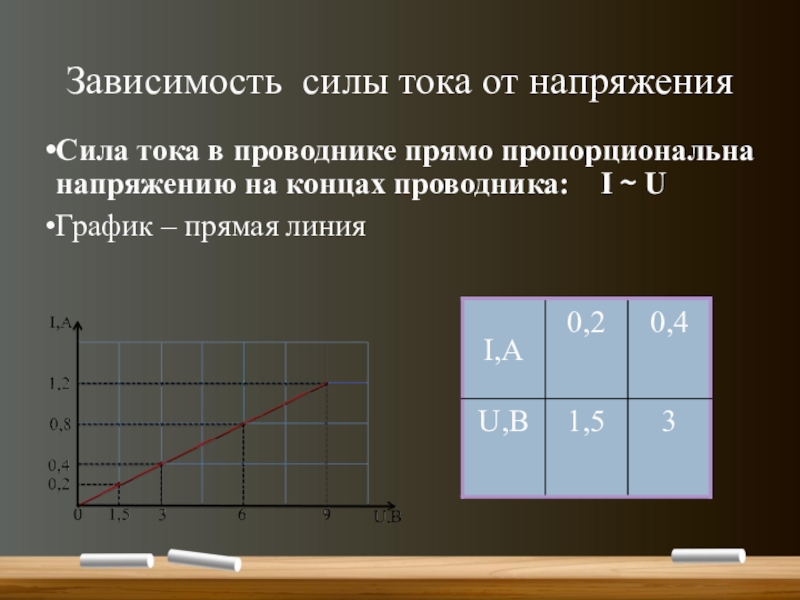

Слайд 10Зависимость силы тока от напряжения
Сила тока в проводнике прямо пропорциональна напряжению

на концах проводника: I ∼ U
График – прямая линия

Зависимость силы тока от напряженияСила тока в проводнике прямо пропорциональна напряжению на концах проводника:  I ∼ UГрафик –

Слайд 11Зависимость силы тока от сопротивления
Сила тока обратно пропорциональна сопротивлению: I ∼ 1/

R
График –гипербола

I,А

R,Ом

0

3

1,5

1

1

2

3

Зависимость силы тока от сопротивленияСила тока обратно пропорциональна сопротивлению: I ∼ 1/ RГрафик –гипербола I,АR,Ом031,51123

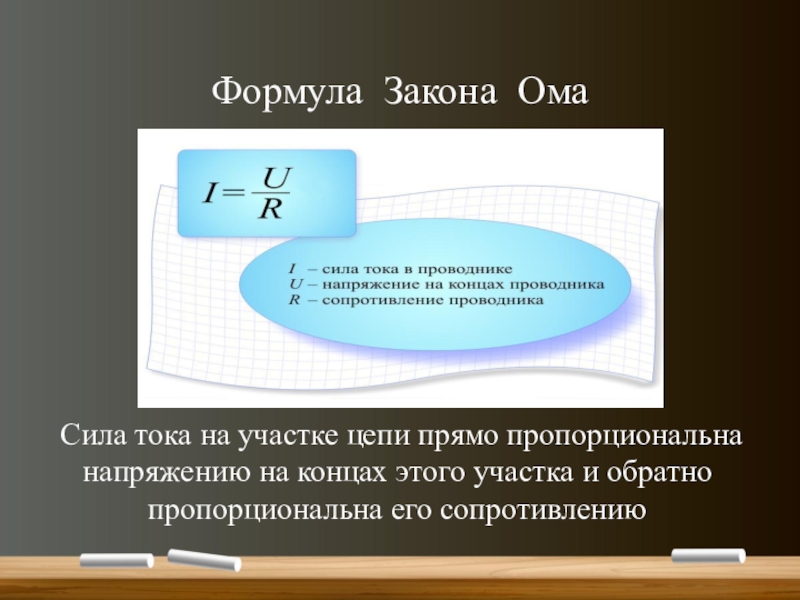

Слайд 12Формула Закона Ома
Сила тока на участке цепи прямо пропорциональна напряжению

на концах этого участка и обратно пропорциональна его сопротивлению
Формула Закона Ома Сила тока на участке цепи прямо пропорциональна напряжению на концах этого участка и обратно

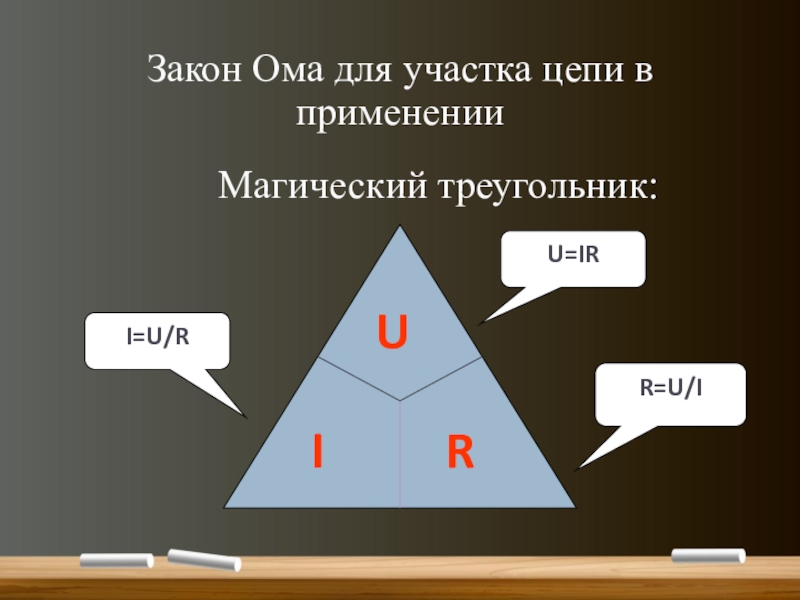

Слайд 13Закон Ома для участка цепи в применении

I=U/R
R=U/I
U=IR
Магический треугольник:


Закон Ома для участка цепи в применении  I=U/RR=U/IU=IRМагический треугольник:

Слайд 14Решим устно
Во сколько раз изменится сила тока в цепи , если

при неизменном напряжении , сопротивление увеличится
в 2 раза?
Во сколько раз изменится сила тока в цепи , если при неизменном напряжении , сопротивление уменьшится
в 4 раза?
Во сколько раз изменится сила тока в цепи , если при неизменном сопротивлении , напряжение увеличится
в 6 раз?
Во сколько раз изменится сила тока в цепи , если при неизменном сопротивлении , напряжение уменьшится
в 8 раз?
Решим устноВо сколько раз изменится сила тока в цепи , если при неизменном напряжении , сопротивление увеличится

Слайд 15На графике изображены зависимости силы тока от напряжения для проводников А

и В Какой из этих проводников обладает большим сопротивлением?

I,А

1

2

2

4

6

0


U,В

1

3

На графике изображены зависимости силы тока от напряжения для проводников А и В Какой из этих проводников

Слайд 16Расчетная задача
Чему равна сила тока в электрической лампе, если сопротивление нити

накала 5 Ом и лампа подключена к источнику напряжением 25 В?
Дано:
U= 25 В
R=5 Ом

I=?

Расчетная задачаЧему равна сила тока в электрической лампе, если сопротивление нити накала 5 Ом и лампа подключена

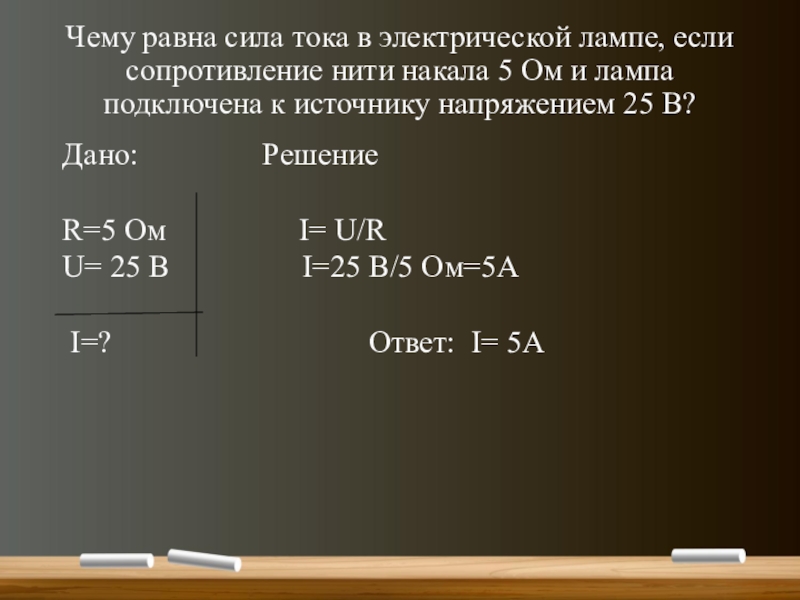

Слайд 17Чему равна сила тока в электрической лампе, если сопротивление нити накала

5 Ом и лампа подключена к источнику напряжением 25 В?

Дано: Решение

R=5 Ом I= U/R
U= 25 В I=25 В/5 Ом=5А

 I=? Ответ: I= 5А

Чему равна сила тока в электрической лампе, если сопротивление нити накала 5 Ом и лампа подключена к

Слайд 18 Вычислите неизвестную величину, если известны две другие

Вычислите неизвестную величину,  если известны две другие

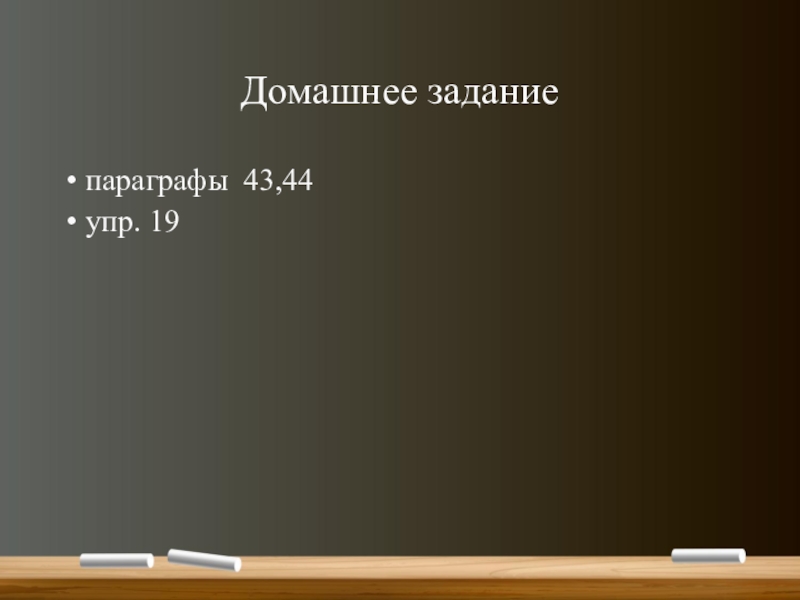

Слайд 19Домашнее задание
параграфы 43,44
упр. 19

Домашнее задание параграфы 43,44 упр. 19
