Презентация, доклад по физике на тему Закон Ома
Содержание
- 1. Презентация по физике на тему Закон Ома
- 2. План изучения нового материала Электрическое
- 3. Какие физические величины характеризуют процесс протекания электрического
- 4. Электрический ток – это упорядоченное движение заряженных
- 5. Основные характеристики электрического тока: I – сила токаI=Единица измерения:[I] = 1А = 1Кл / 1с
- 6. U=U - напряжениеЕдиница измерения:[U] = 1В = 1Дж / 1Кл
- 7. Во сколько раз увеличивается напряжение, приложенное к
- 8. График зависимости силы тока от напряжения I (U)Сила тока пропорциональна напряжению I~UГрафик – линейная зависимостьI,АU,В248510200U↑, I↑
- 9. Электрическое сопротивление – свойство проводника ограничивать силу
- 10. R - сопротивлениеГеорг Симон Ом – немецкий
- 11. Зависимость силы тока от сопротивления I (R)Сила тока обратно пропорциональна сопротивлениюГрафик – ветвь гиперболы I,АR,Ом0321125R↑, I↓
- 12. Закон Ома для участка цепи Формулировка:
- 13. Закон Ома для участка цепиМатематическая запись закона: I=U/R

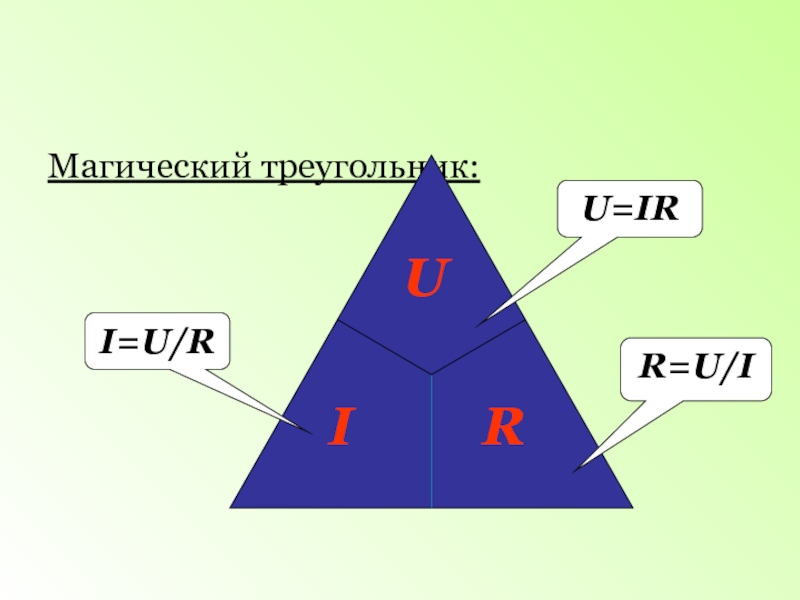

- 14. Магический треугольник: I=U/RR=U/IU=IR
- 15. Применение закона Ома:Найти силу тока, протекающего через
- 16. При напряжении 1,2кВ сила тока в цепи
- 17. Качественные задачиКак изменится сила

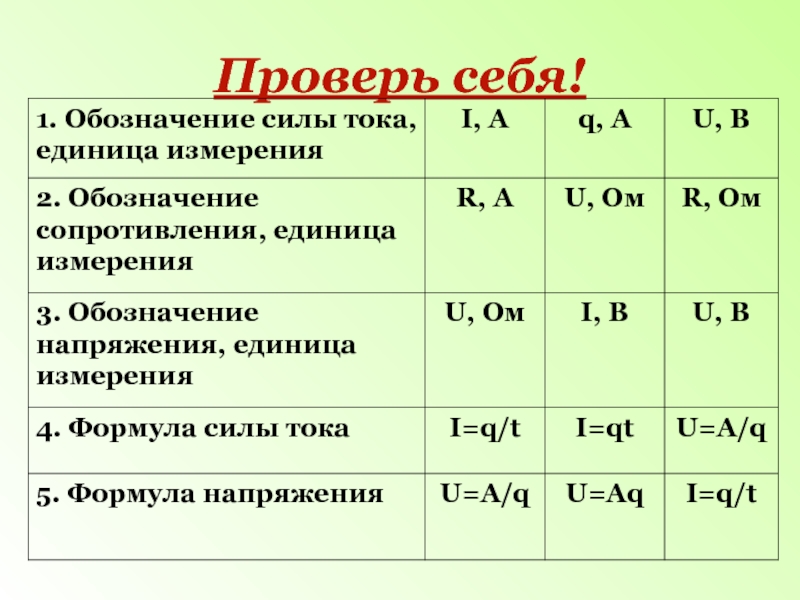

- 18. Проверь себя!
- 19. Проверь себя!
- 20. § 123-124 (3)задачи под записьИндивидуальное задание (через урок) - подготовить презентацию по данной теме
План изучения нового материала Электрическое сопротивление проводника.Зависимость силы тока от напряжения и сопротивления.Закон Ома для участка цепи.Применение закона Ома.

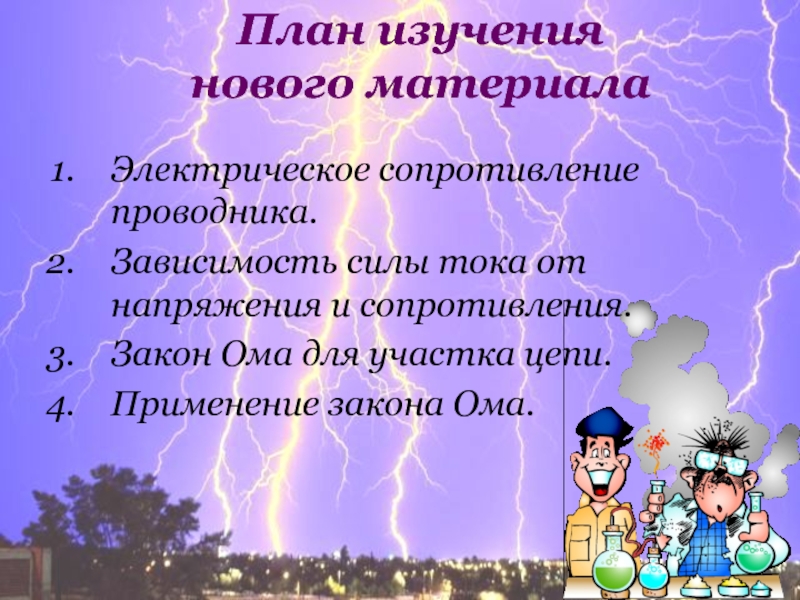

Слайд 2
План изучения
нового материала
Электрическое сопротивление проводника.
Зависимость силы тока от напряжения и
сопротивления.
Закон Ома для участка цепи.
Применение закона Ома.
Закон Ома для участка цепи.
Применение закона Ома.

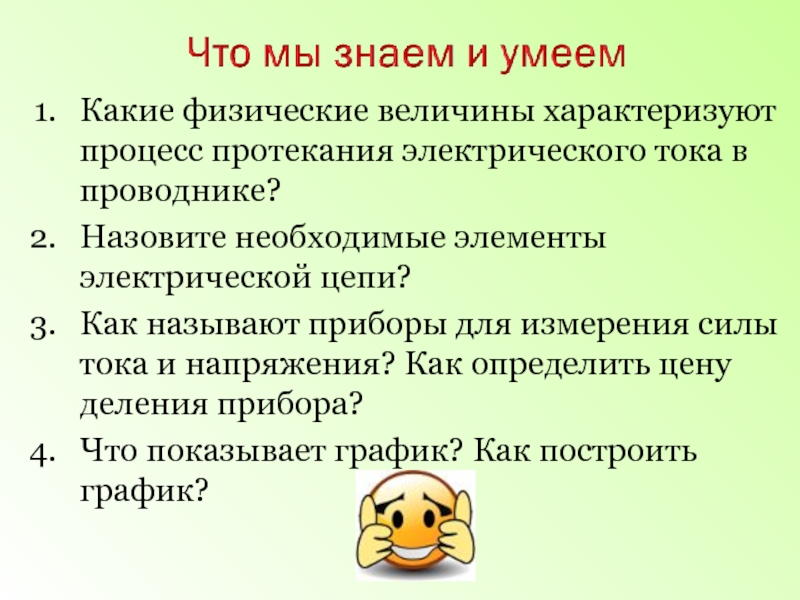

Слайд 3Какие физические величины характеризуют процесс протекания электрического тока в проводнике?
Назовите необходимые
элементы электрической цепи?
Как называют приборы для измерения силы тока и напряжения? Как определить цену деления прибора?
Что показывает график? Как построить график?
Как называют приборы для измерения силы тока и напряжения? Как определить цену деления прибора?
Что показывает график? Как построить график?
Слайд 4Электрический ток – это упорядоченное движение заряженных частиц.
Беспорядочное движение свободных частиц
Движение
свободных частиц под действием электрического поля

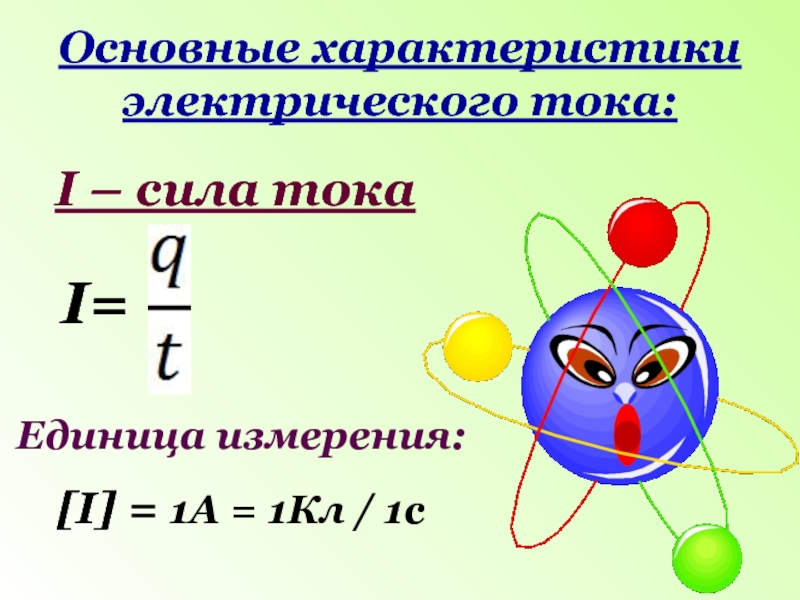

Слайд 5Основные характеристики электрического тока:
I – сила тока
I=
Единица измерения:
[I] = 1А
= 1Кл / 1с
![Основные характеристики электрического тока: I – сила токаI=Единица измерения:[I] = 1А = 1Кл / 1с](/img/thumbs/7561d14ebb0fc3ca6abe03417132007d-800x.jpg "Презентация по физике на тему Закон Ома Основные характеристики электрического тока: I – сила токаI=Единица измерения:[I] = 1А = 1Кл / 1с")
![U=U - напряжениеЕдиница измерения:[U] = 1В = 1Дж / 1Кл](/img/thumbs/56398459a99f75f36972af37de535515-800x.jpg "Презентация по физике на тему Закон Ома U=U - напряжениеЕдиница измерения:[U] = 1В = 1Дж / 1Кл")
Слайд 7Во сколько раз увеличивается напряжение, приложенное к проводнику, во столько раз
увеличивается сила тока
в нем
в нем
Зависимость силы тока от напряжения:

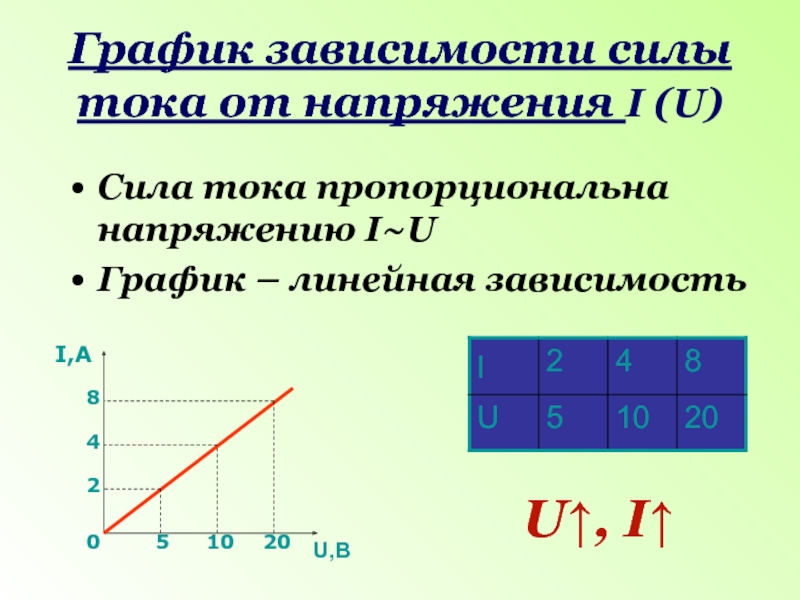

Слайд 8График зависимости силы тока от напряжения I (U)
Сила тока пропорциональна напряжению
I~U
График – линейная зависимость
График – линейная зависимость
I,А
U,В
2
4
8
5
10
20
0
U↑, I↑
Слайд 9Электрическое сопротивление – свойство проводника ограничивать силу тока в цепи
Различные
проводники обладают различным сопротивлением
Причина – взаимодействие движущихся электронов с ионами кристаллической решетки

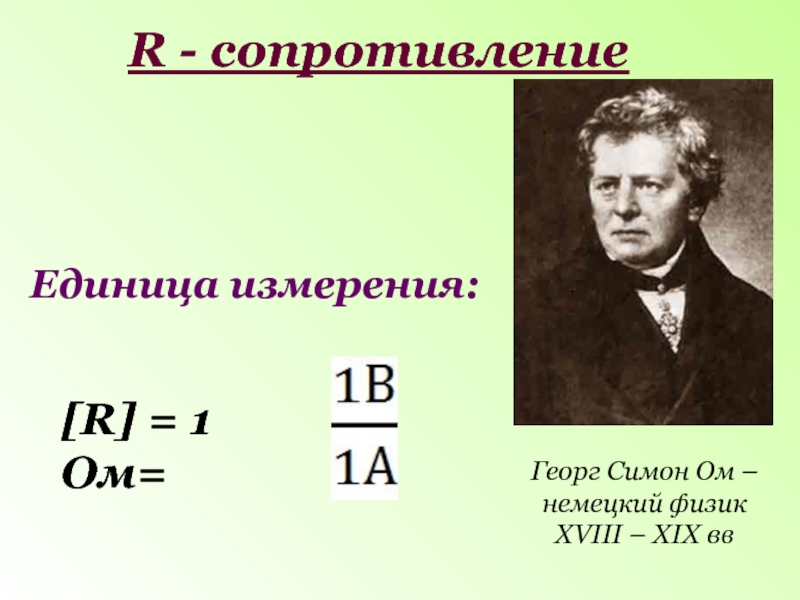

Слайд 10R - сопротивление
Георг Симон Ом – немецкий физик XVIII – XIX
вв
[R] = 1 Ом=
Единица измерения:
![R - сопротивлениеГеорг Симон Ом – немецкий физик XVIII – XIX вв [R] = 1 Ом=Единица измерения:](/img/thumbs/e050ad1008c5d68ed98463b29a5ad3a8-800x.jpg "Презентация по физике на тему Закон Ома R - сопротивлениеГеорг Симон Ом – немецкий физик XVIII – XIX")

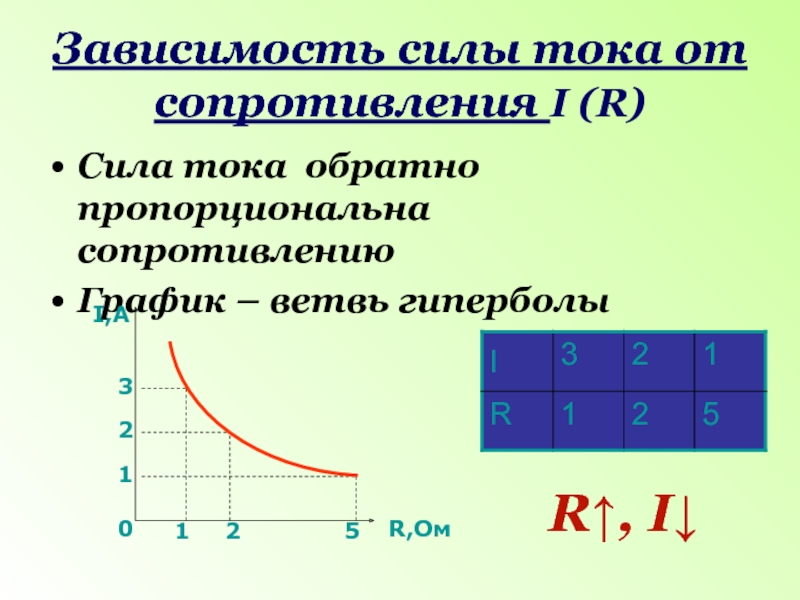

Слайд 11Зависимость силы тока от сопротивления I (R)
Сила тока обратно пропорциональна сопротивлению
График
– ветвь гиперболы
I,А
R,Ом
0
3
2
1
1
2
5
R↑, I↓
Слайд 12Закон Ома для участка цепи
Формулировка:
Сила тока на однородном
участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению

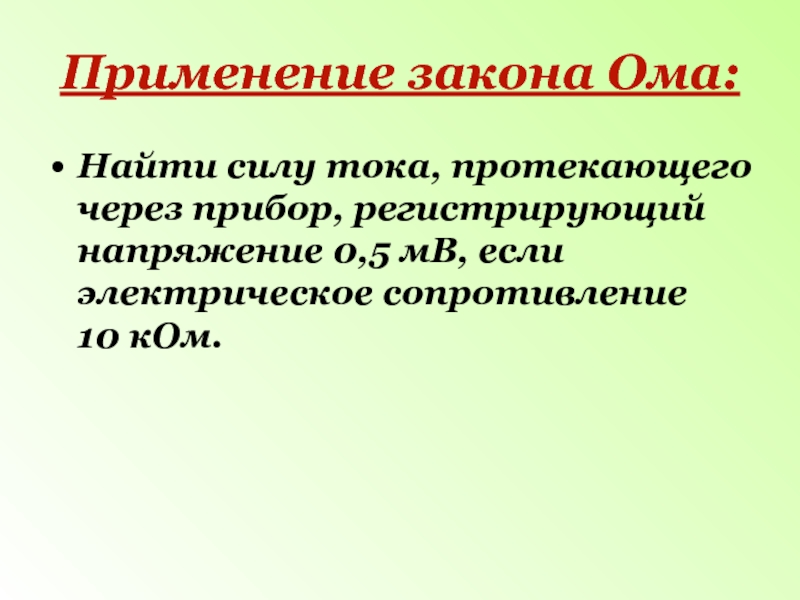

Слайд 15Применение закона Ома:
Найти силу тока, протекающего через прибор, регистрирующий напряжение 0,5
мВ, если электрическое сопротивление 10 кОм.

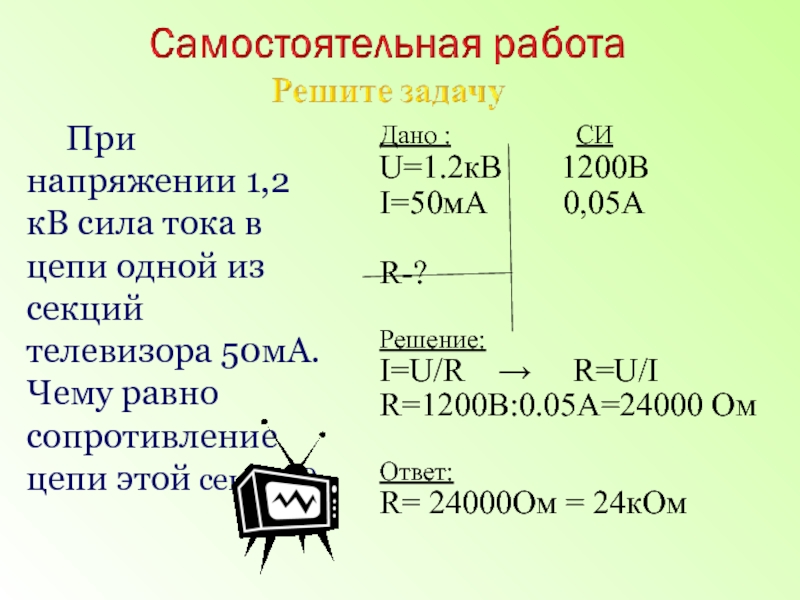

Слайд 16При напряжении 1,2кВ сила тока в цепи одной из секций телевизора
50мА.Чему равно сопротивление цепи этой секции?
Дано : СИ
U=1.2кВ 1200В
I=50мА 0,05А
R-?
Решение:
I=U/R → R=U/I
R=1200В:0.05А=24000 Ом
Ответ:
R= 24000Ом = 24кОм

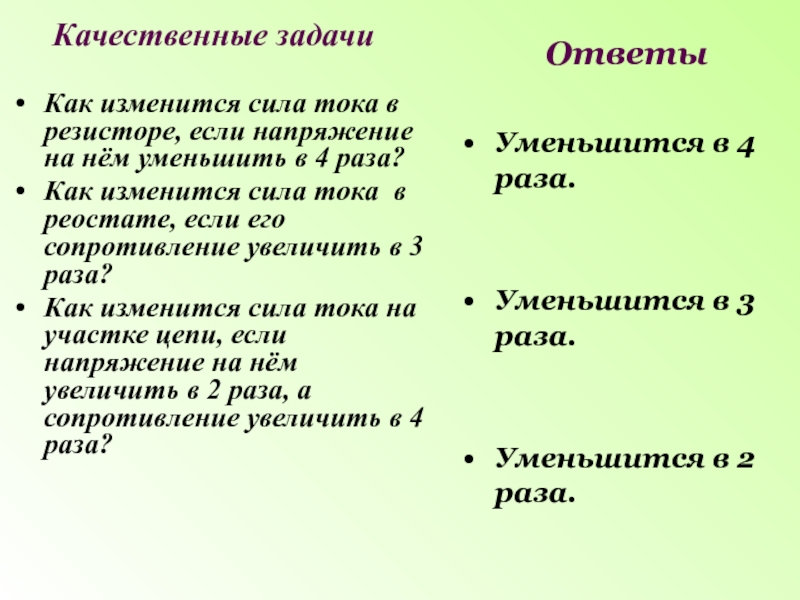

Слайд 17 Качественные задачи
Как изменится сила тока в резисторе, если
напряжение на нём уменьшить в 4 раза?
Как изменится сила тока в реостате, если его сопротивление увеличить в 3 раза?
Как изменится сила тока на участке цепи, если напряжение на нём увеличить в 2 раза, а сопротивление увеличить в 4 раза?
Как изменится сила тока в реостате, если его сопротивление увеличить в 3 раза?
Как изменится сила тока на участке цепи, если напряжение на нём увеличить в 2 раза, а сопротивление увеличить в 4 раза?
Ответы
Уменьшится в 4 раза.
Уменьшится в 3 раза.
Уменьшится в 2 раза.
Слайд 20
§ 123-124 (3)
задачи под запись
Индивидуальное задание (через урок) - подготовить презентацию
по данной теме
