Презентация, доклад по физике на тему Сигналдар. Сигналдар классификациясы

Сигнал- (белгі беру) қандай да бір бақылау объектісінің күйі туралы ақпаратты алып баратын физикалық құбылыс . Өзінің физикалық табиғаты бойынша сигналдар: элекрлік, жарықтық, дыбыстық және т.б. болып келеді.

Слайд 1“Қарнақ” жалпы орта мектебі


Тақырыбы: Сигналдар.Сигналдар

классификациясы.Детерминдік және кездейсоқ сигналдар. Сигналдар спектрлері.




Орындаған: Абдираимов В.

“Қарнақ” жалпы орта мектебі  Тақырыбы: Сигналдар.Сигналдар        классификациясы.Детерминдік және кездейсоқ

Слайд 2

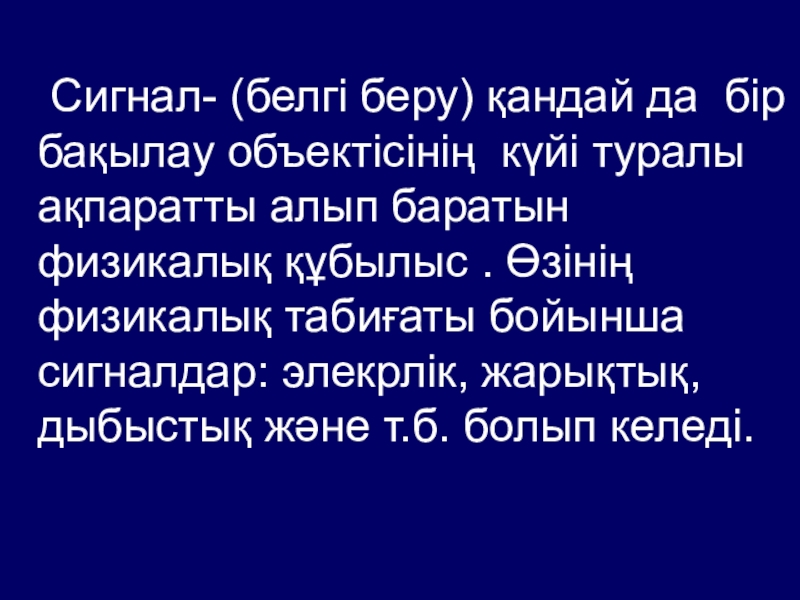

Сигнал- (белгі беру)

қандай да бір бақылау объектісінің күйі туралы ақпаратты алып баратын физикалық құбылыс . Өзінің физикалық табиғаты бойынша сигналдар: элекрлік, жарықтық, дыбыстық және т.б. болып келеді.
Сигнал- (белгі беру) қандай да бір бақылау объектісінің күйі

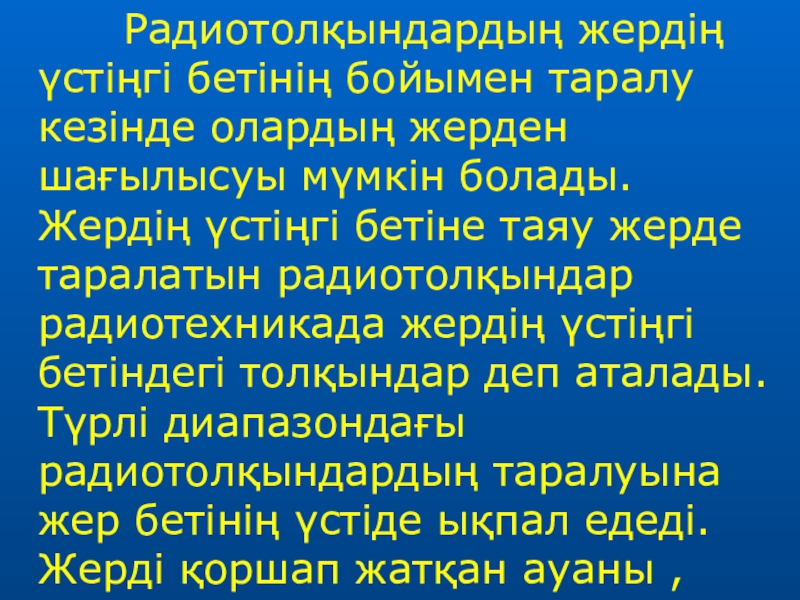

Слайд 3 Радиотолқындардың жердің үстіңгі бетінің бойымен таралу кезінде

олардың жерден шағылысуы мүмкін болады. Жердің үстіңгі бетіне таяу жерде таралатын радиотолқындар радиотехникада жердің үстіңгі бетіндегі толқындар деп аталады. Түрлі диапазондағы радиотолқындардың таралуына жер бетінің үстіде ықпал едеді. Жерді қоршап жатқан ауаны , атмосфераны үш қабатқа: тропосфера, стратосфера және ионосфера деп бөлеміз.
Радиотолқындардың жердің үстіңгі бетінің бойымен таралу кезінде олардың жерден шағылысуы мүмкін болады. Жердің

Слайд 4Пайдалы сигнал тасымалдау,беру объектісі болып табылады,ал байланыс техникасы-байланыс арналары бойынша сигналдарды

тасымалдау техникасы болып табылады.Сондықтан да оны берудіңнегізгісі болып келетін сигналдың параметрін анықтап алу Тс оның керек.Мұндай параметрлерге сигналдың ұзақтығы спектрінің ені Fс және динамикалық диапазоны Dс жатады.
Пайдалы сигнал тасымалдау,беру объектісі болып табылады,ал байланыс техникасы-байланыс арналары бойынша сигналдарды тасымалдау техникасы болып табылады.Сондықтан да оны

Слайд 5 Ионосфнра арқылы радиотолқынның өтетін құлау бұрышы критикалық,

ауыспалы күй деп аталады. Радиотолқындардың құлауының ауыспалы бұрышы мына формуламен беріледі:

Егерде құлау бұрышы ауыспалыдан аз болса, ол кезде сәуленің сынуы оншалықты болмайды, радиотолқындар толығымен шағылысып, жерге қайта оралады:




Ионосфнра арқылы радиотолқынның өтетін құлау бұрышы критикалық, ауыспалы күй деп аталады. Радиотолқындардың құлауының

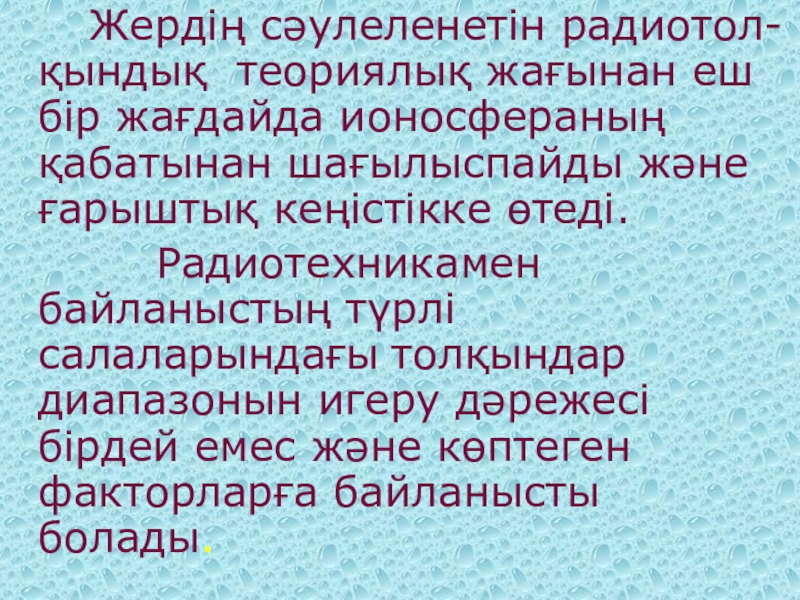

Слайд 6 Жердің сәулеленетін радиотол-қындық теориялық жағынан еш бір

жағдайда ионосфераның қабатынан шағылыспайды және ғарыштық кеңістікке өтеді.
Радиотехникамен байланыстың түрлі салаларындағы толқындар диапазонын игеру дәрежесі бірдей емес және көптеген факторларға байланысты болады.
Жердің сәулеленетін радиотол-қындық теориялық жағынан еш бір жағдайда ионосфераның қабатынан шағылыспайды және ғарыштық

Слайд 7
Декамегаметрлік, мегаметрлік, гектакиламетрлік, мириметрлік

толқындар ең маңызды артықшылыққа – олар теңіз суына әлсіз жұтылады, сондықтанда су асты байланыстарының
жүйесінде пайдаланыла алады. Теңіз суындағы бұл диапазондағы электромагниттік толқындардың әлсіреуі мынадай формуламен беріледі:

Декамегаметрлік, мегаметрлік, гектакиламетрлік, мириметрлік толқындар ең маңызды артықшылыққа – олар

Слайд 8 бұл жерде жиілік f герцпен – өлшенеді. Судың тереңіне

болап кеткен су асты қайықтарымен байланыс үшін бірнеше ондаған герц-тен аспайтын жиілікті пайдалану қажет. Мысалы f- 100 Гц байланыс жиілігі үшін 300м тереңдікте өшу 100дБ-дан көп болады. Мұндай жүйелер су асты қайықтарын судың бетіне жүзіп шығу немесе ғарыштық байланыс жүйесі арқылы нақты ақпаратты қабылдауы туралы ескерту үшін қолданылады.

бұл жерде жиілік f герцпен – өлшенеді. Судың тереңіне болап кеткен су асты қайықтарымен байланыс

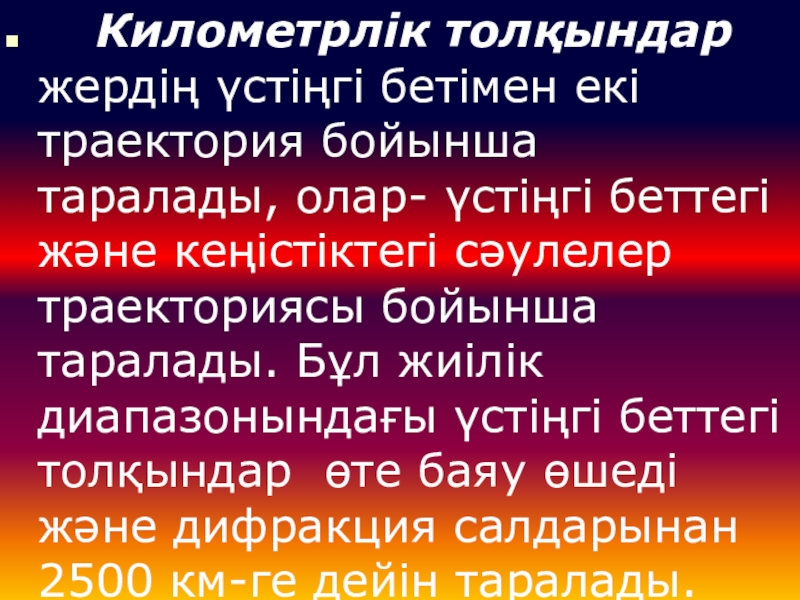

Слайд 9 Километрлік толқындар жердің үстіңгі бетімен екі траектория бойынша таралады,

олар- үстіңгі беттегі және кеңістіктегі сәулелер траекториясы бойынша таралады. Бұл жиілік диапазонындағы үстіңгі беттегі толқындар өте баяу өшеді және дифракция салдарынан 2500 км-ге дейін таралады.
Километрлік толқындар жердің үстіңгі бетімен екі траектория бойынша таралады, олар- үстіңгі беттегі және кеңістіктегі сәулелер

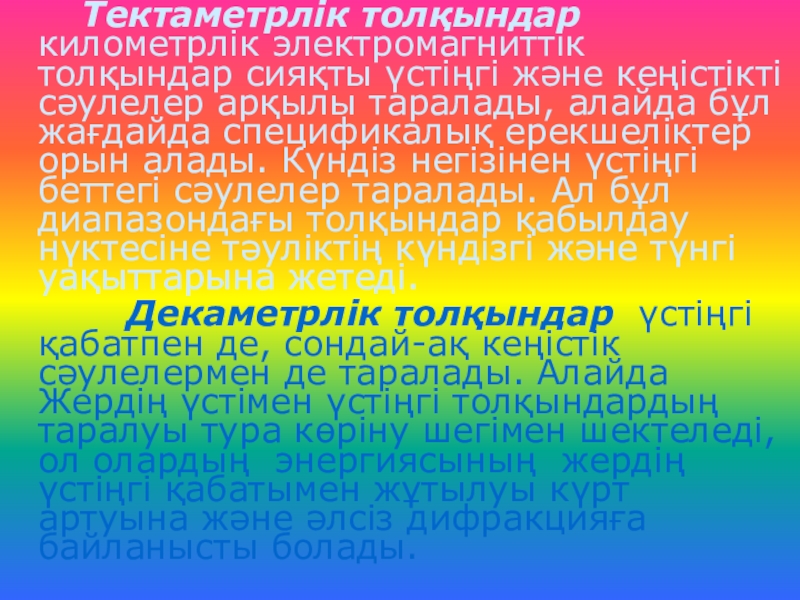

Слайд 10 Тектаметрлік толқындар километрлік электромагниттік толқындар сияқты үстіңгі

және кеңістікті сәулелер арқылы таралады, алайда бұл жағдайда спецификалық ерекшеліктер орын алады. Күндіз негізінен үстіңгі беттегі сәулелер таралады. Ал бұл диапазондағы толқындар қабылдау нүктесіне тәуліктің күндізгі және түнгі уақыттарына жетеді.
Декаметрлік толқындар үстіңгі қабатпен де, сондай-ақ кеңістік сәулелермен де таралады. Алайда Жердің үстімен үстіңгі толқындардың таралуы тура көріну шегімен шектеледі, ол олардың энергиясының жердің үстіңгі қабатымен жұтылуы күрт артуына және әлсіз дифракцияға байланысты болады.
Тектаметрлік толқындар километрлік электромагниттік толқындар сияқты үстіңгі және кеңістікті сәулелер арқылы таралады, алайда

Слайд 11 Метрлік, дециметрлік және сантиметрлік толқындар жердің үстіңгі

бетімен таралу кезінде іс жүзінде ионосферадан шағылыспайды, сондықтан да олардағы байланыс кеңістік толқындар есебінен болуы мүмкін емес.
Сонымен бірге осы диапазондағы радиотолқындар өте аз дифракцияға ие болады және таралу жолындағы кедергілерді майыстыра алмайды. Сондықтанда 10 метрге дейінгі диапазонның толқындары байланыстырушы жіберетін және қабылдайтын мачталар арасындағы тура көріну шегінде ғана таралады.

Метрлік, дециметрлік және сантиметрлік толқындар жердің үстіңгі бетімен таралу кезінде іс жүзінде ионосферадан

Слайд 12
Назарларыңызға
рахмет!!!

Назарларыңызға рахмет!!!
