Слайд 1Рычаг
Автор: Даниил Румянцев

РычагАвтор: Даниил Румянцев

Слайд 2Сила человека ограничена. Поэтому он часто применяет устройства (или приспособления), позволяющие

преобразовать его силу в силу, существенно большую. Примером подобного приспособления является рычаг.
Рычаг представляет собой твердое тело, способное вращаться вокруг неподвижной опоры. В качестве рычага могут быть использованы лом, доска и тому подобные предметы.

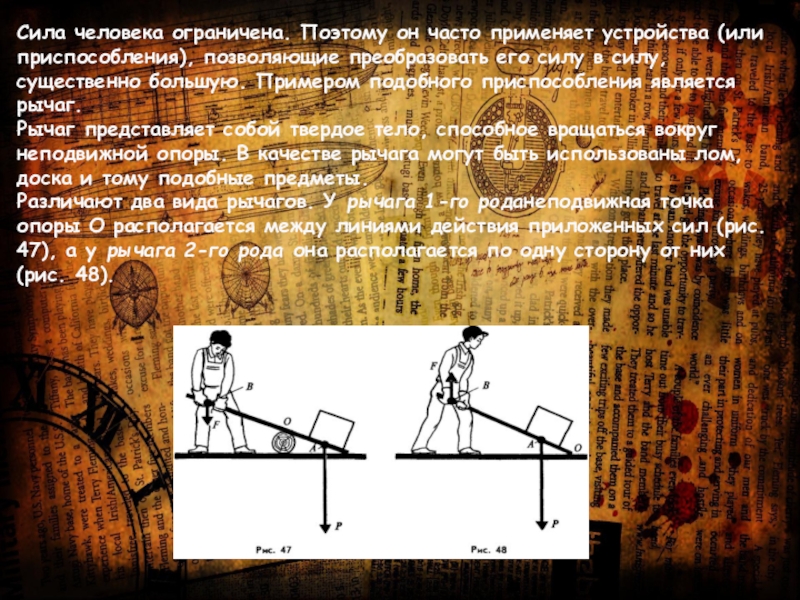

Различают два вида рычагов. У рычага 1-го роданеподвижная точка опоры O располагается между линиями действия приложенных сил (рис. 47), а у рычага 2-го рода она располагается по одну сторону от них (рис. 48).
Сила человека ограничена. Поэтому он часто применяет устройства (или приспособления), позволяющие преобразовать его силу в силу, существенно

Слайд 3Использование рычага позволяет получить выигрыш в силе. Так, например, рабочий, изображенный

на рисунке 47, прикладывая к рычагу силу 400 Н, сможет приподнять груз весом 800 Н. Разделив 800 Н на 400 Н, мы получим выигрыш в силе, равный 2.

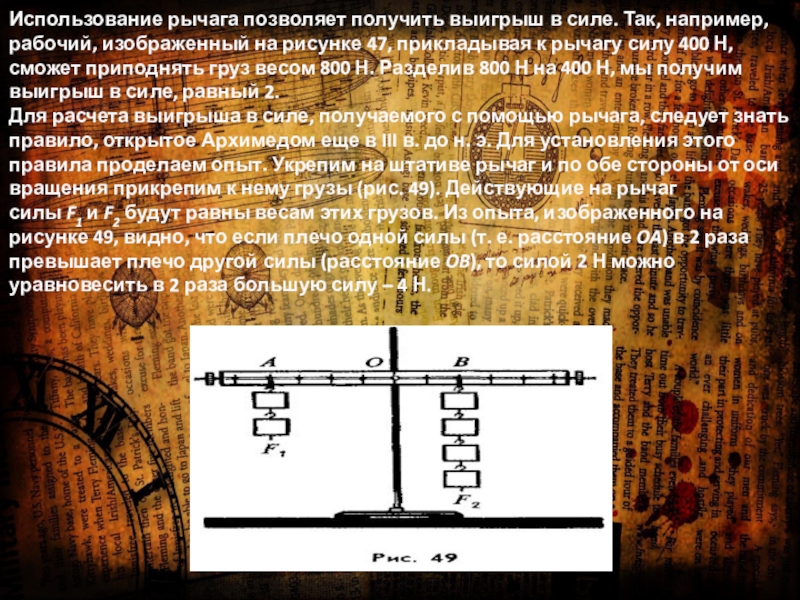

Для расчета выигрыша в силе, получаемого с помощью рычага, следует знать правило, открытое Архимедом еще в III в. до н. э. Для установления этого правила проделаем опыт. Укрепим на штативе рычаг и по обе стороны от оси вращения прикрепим к нему грузы (рис. 49). Действующие на рычаг силы F1 и F2 будут равны весам этих грузов. Из опыта, изображенного на рисунке 49, видно, что если плечо одной силы (т. е. расстояние OA) в 2 раза превышает плечо другой силы (расстояние OB), то силой 2 Н можно уравновесить в 2 раза большую силу – 4 Н.
Использование рычага позволяет получить выигрыш в силе. Так, например, рабочий, изображенный на рисунке 47, прикладывая к рычагу

Слайд 4Итак, для того чтобы уравновесить меньшей силой большую силу, необходимо, чтобы ее

плечо превышало плечо большей силы. Выигрыш в силе, получаемый с помощью рычага, определяется отношением плеч приложенных сил. В этом состоит правило рычага.

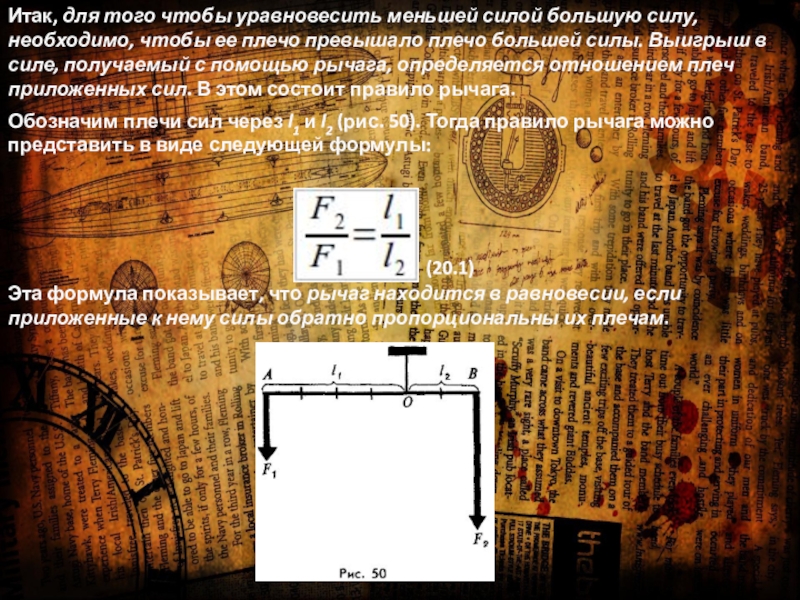

Обозначим плечи сил через l1 и l2 (рис. 50). Тогда правило рычага можно представить в виде следующей формулы:

(20.1)

Эта формула показывает, что рычаг находится в равновесии, если приложенные к нему силы обратно пропорциональны их плечам.

Итак, для того чтобы уравновесить меньшей силой большую силу, необходимо, чтобы ее плечо превышало плечо большей силы. Выигрыш

Слайд 5Рычаг начал применяться людьми в глубокой древности. С его помощью удавалось

поднимать тяжелые каменные плиты при постройке пирамид в Древнем Египте (рис. 51). Без рычага это было бы невозможно. Ведь, например, для возведения пирамиды Хеопса, имеющей высоту 147 м, было использовано более двух миллионов каменных глыб, самая меньшая из которых имела массу 2,5 т!
Рычаг начал применяться людьми в глубокой древности. С его помощью удавалось поднимать тяжелые каменные плиты при постройке

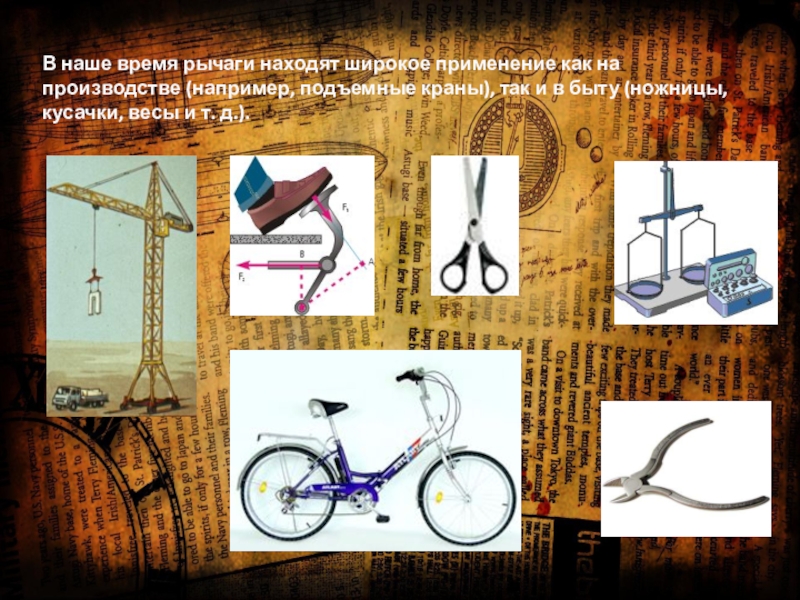

Слайд 6В наше время рычаги находят широкое применение как на производстве (например,

подъемные краны), так и в быту (ножницы, кусачки, весы и т. д.).
В наше время рычаги находят широкое применение как на производстве (например, подъемные краны), так и в быту

Слайд 7Рычаги встречаются также в разных частях тела животных и человека. Это,

например, конечности и челюсти. Много рычагов можно указать в теле насекомых, птиц, в строении растений.
Рычаги встречаются также в разных частях тела животных и человека. Это, например, конечности и челюсти. Много рычагов

Слайд 8
Спасибо за внимание

Спасибо за внимание
