Презентация, доклад по физике на тему Закон Гука (10 класс)
Содержание
- 1. Презентация по физике на тему Закон Гука (10 класс)
- 2. «Ut tensio, sic vis» «Каково удлинение, такова и сила»ceiiinosssttuv
- 3. Величины, характеризующие деформацию растяжения и сжатие.Абсолютное удлинение
- 4. Величины, характеризующие деформацию растяжения и сжатие.3. Механическое
- 5. Закон Гука.σ=EέПри малых деформациях напряжение прямо пропорционально относительному удлинению.E- модуль Юнга
- 6. Преобразуем закон Гука:σ = EέF/S = EΔL
- 7. Лабораторная
- 8. Результаты измерений для пружины FупрΔL03612

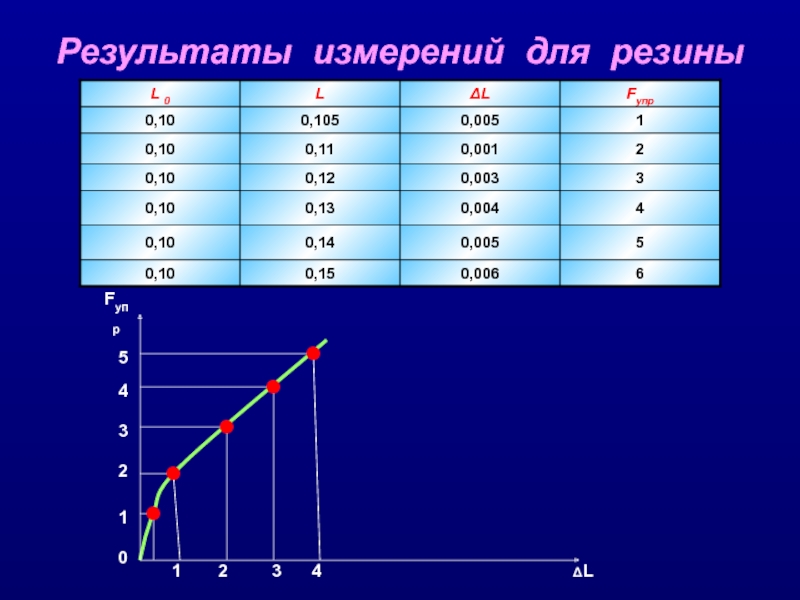

- 9. Результаты измерений для резины FупрΔL0341221345

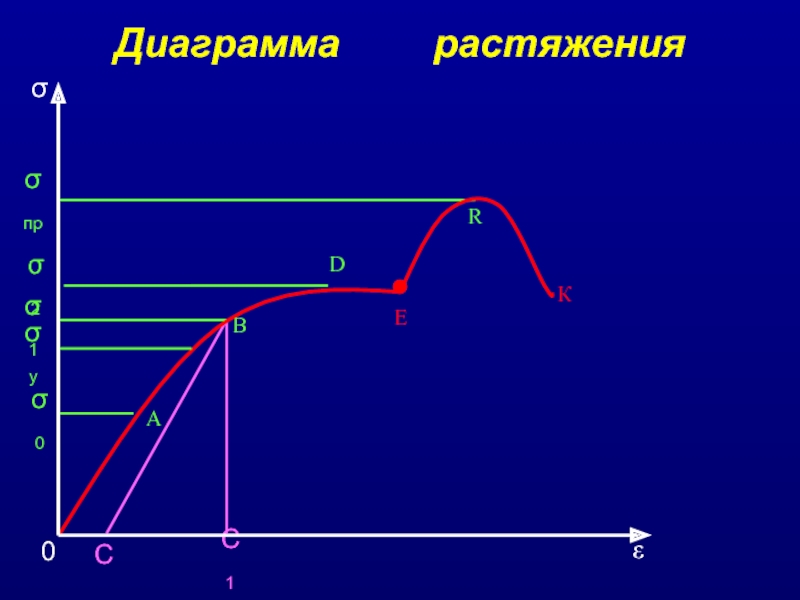

- 10. Диаграмма растяженияК
- 11. А
- 12. Способы повышения прочности твердых тел.
- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15
- 16. Слайд 16
- 17. Слайд 17
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Слайд 24
- 25. Слайд 25
- 26. Слайд 26
- 27. Пути решенияФундамент:1. Бутобетонный на песчаной подушке;2. Связать
«Ut tensio, sic vis» «Каково удлинение, такова и сила»ceiiinosssttuv
Слайд 3Величины, характеризующие деформацию растяжения и сжатие.
Абсолютное удлинение ΔL(м)
Абсолютное
длина образца длина образца
удлинение = после растяжения – до растяжения
ΔL= L - L0
2. Относительное удлинение έ(%)
Относительное абсолютное удлинение
удлинение = первоначальная длина
έ = ΔL/ L0
удлинение = после растяжения – до растяжения
ΔL= L - L0
2. Относительное удлинение έ(%)
Относительное абсолютное удлинение
удлинение = первоначальная длина
έ = ΔL/ L0

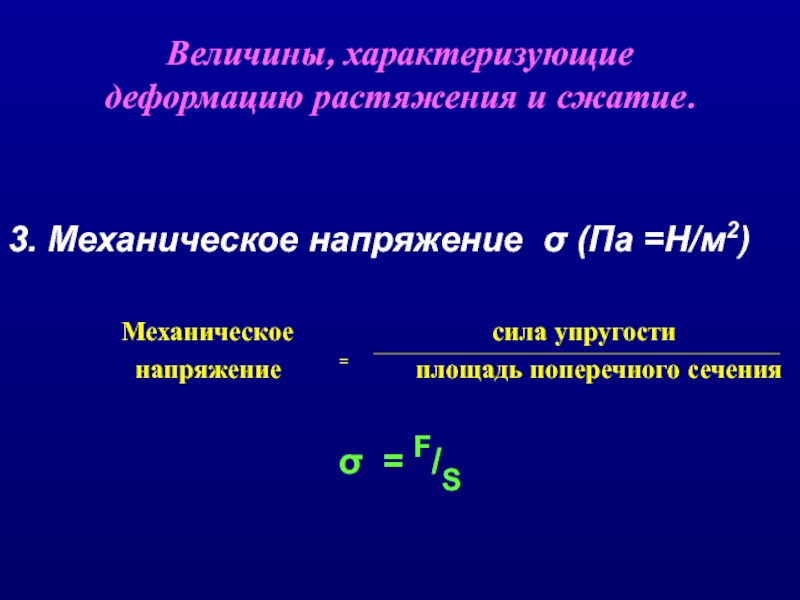

Слайд 4Величины, характеризующие деформацию растяжения и сжатие.
3. Механическое напряжение σ (Па =H/м2)
Механическое сила упругости
напряжение = площадь поперечного сечения
σ = F/S
напряжение = площадь поперечного сечения
σ = F/S
Слайд 5Закон Гука.
σ=Eέ
При малых деформациях напряжение прямо пропорционально относительному удлинению.
E- модуль Юнга
Слайд 6Преобразуем закон Гука:
σ = Eέ
F/S = EΔL /L0
F = ESΔL /
L0,
Т.к. при малых деформациях
E, S, L0 = const, то
ES/ L0 = const = k
F=k ΔL
Т.к. при малых деформациях
E, S, L0 = const, то
ES/ L0 = const = k
F=k ΔL

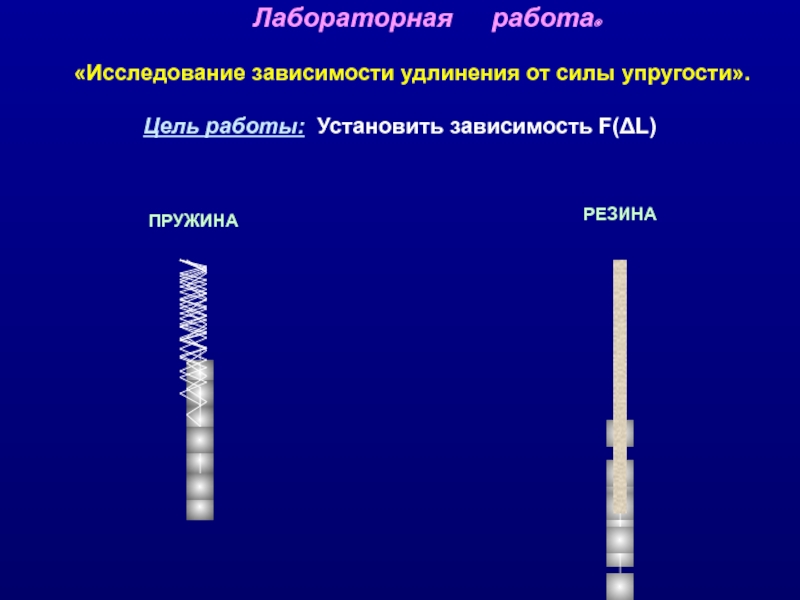

Слайд 7 Лабораторная работа. «Исследование
зависимости удлинения от силы упругости».
Цель работы: Установить зависимость F(ΔL)
ПРУЖИНА
РЕЗИНА

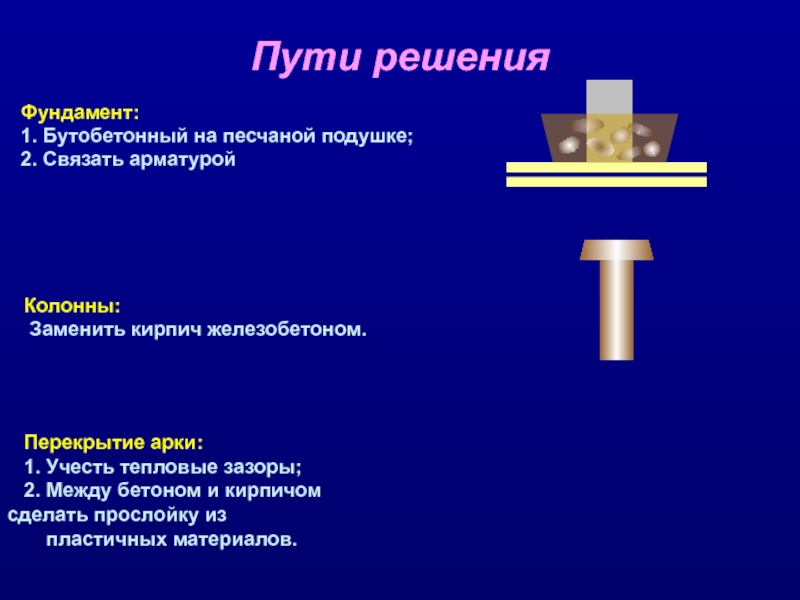

Слайд 27Пути решения
Фундамент:
1. Бутобетонный на песчаной подушке;
2. Связать арматурой
Колонны:
Заменить кирпич железобетоном.
Перекрытие арки:
1. Учесть тепловые зазоры;
2. Между бетоном и кирпичом сделать прослойку из
пластичных материалов.
