Презентация, доклад по физике на тему Радиоволны

Радиоволны (от радио...), электромагнитные волны с длиной волны > 500 мкм (частотой < 6×1012гц). Р. имеют многообразное применение: радиовещание, радиотелефонная связь, телевидение, радиолокация, радиометеорология и др. Во всех перечисленных случаях Р. являются средством передачи на расстояние

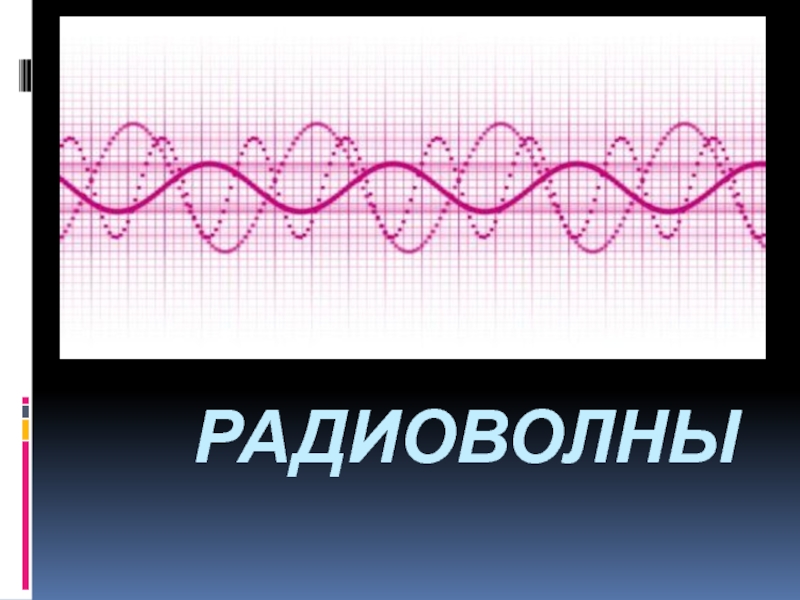

Слайд 1 Радиоволны

Радиоволны

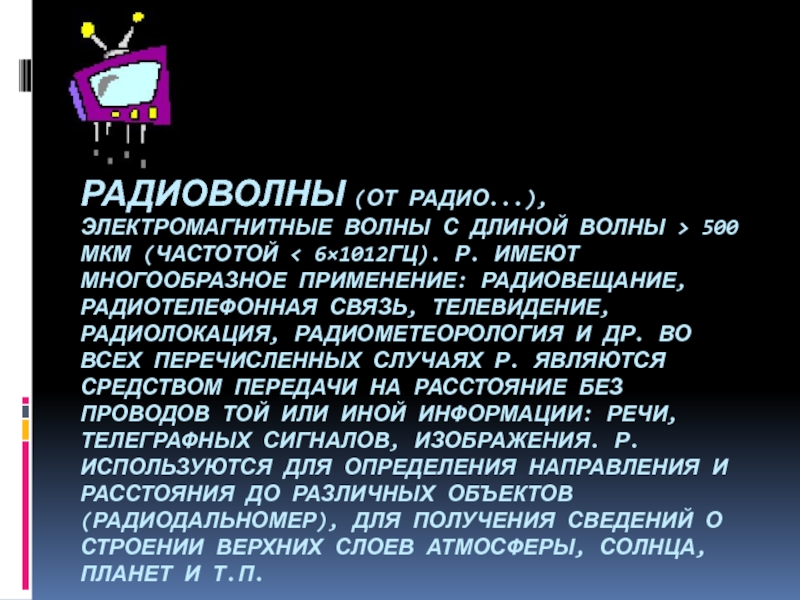

Слайд 2Радиоволны (от радио...), электромагнитные волны с длиной волны > 500 мкм

(частотой < 6×1012гц). Р. имеют многообразное применение: радиовещание, радиотелефонная связь, телевидение, радиолокация, радиометеорология и др. Во всех перечисленных случаях Р. являются средством передачи на расстояние без проводов той или иной информации: речи, телеграфных сигналов, изображения. Р. используются для определения направления и расстояния до различных объектов (радиодальномер), для получения сведений о строении верхних слоев атмосферы, Солнца, планет и т.п.
Радиоволны (от радио...), электромагнитные волны с длиной волны > 500 мкм (частотой < 6×1012гц). Р. имеют многообразное

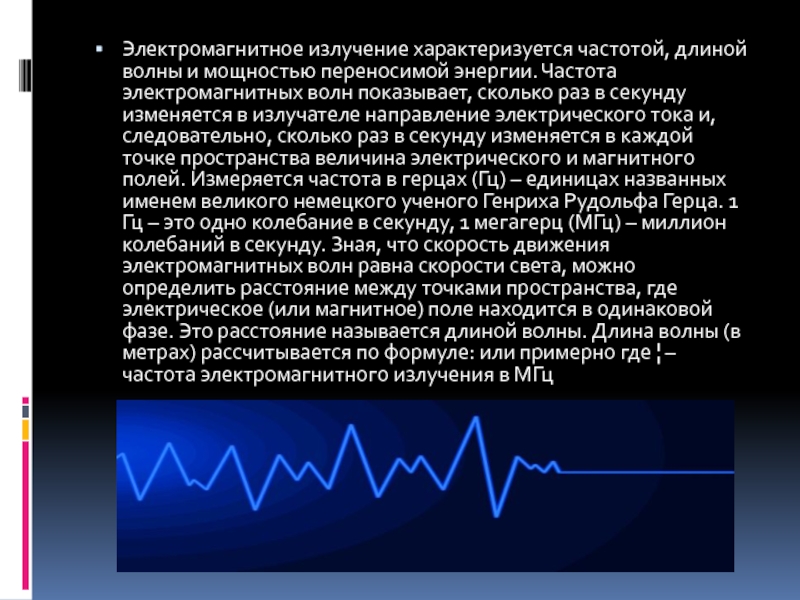

Слайд 3Электромагнитное излучение характеризуется частотой, длиной волны и мощностью переносимой энергии. Частота

электромагнитных волн показывает, сколько раз в секунду изменяется в излучателе направление электрического тока и, следовательно, сколько раз в секунду изменяется в каждой точке пространства величина электрического и магнитного полей. Измеряется частота в герцах (Гц) – единицах названных именем великого немецкого ученого Генриха Рудольфа Герца. 1 Гц – это одно колебание в секунду, 1 мегагерц (МГц) – миллион колебаний в секунду. Зная, что скорость движения электромагнитных волн равна скорости света, можно определить расстояние между точками пространства, где электрическое (или магнитное) поле находится в одинаковой фазе. Это расстояние называется длиной волны. Длина волны (в метрах) рассчитывается по формуле: или примерно где ¦ – частота электромагнитного излучения в МГц
Электромагнитное излучение характеризуется частотой, длиной волны и мощностью переносимой энергии. Частота электромагнитных волн показывает, сколько раз в

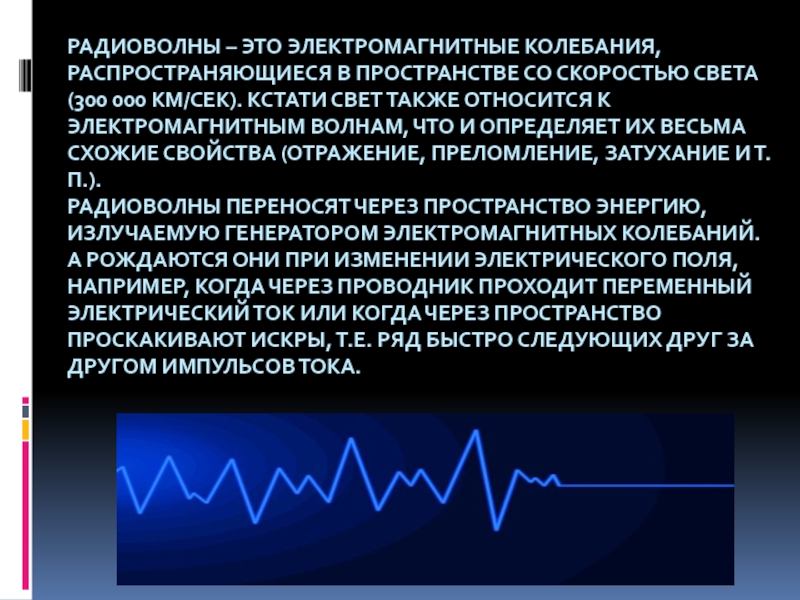

Слайд 4Радиоволны – это электромагнитные колебания, распространяющиеся в пространстве со скоростью света

(300 000 км/сек). Кстати свет также относится к электромагнитным волнам, что и определяет их весьма схожие свойства (отражение, преломление, затухание и т.п.). Радиоволны переносят через пространство энергию, излучаемую генератором электромагнитных колебаний. А рождаются они при изменении электрического поля, например, когда через проводник проходит переменный электрический ток или когда через пространство проскакивают искры, т.е. ряд быстро следующих друг за другом импульсов тока.
Радиоволны – это электромагнитные колебания, распространяющиеся в пространстве со скоростью света (300 000 км/сек). Кстати свет также

Слайд 5 Распространение радиоволн

Распространение    радиоволн

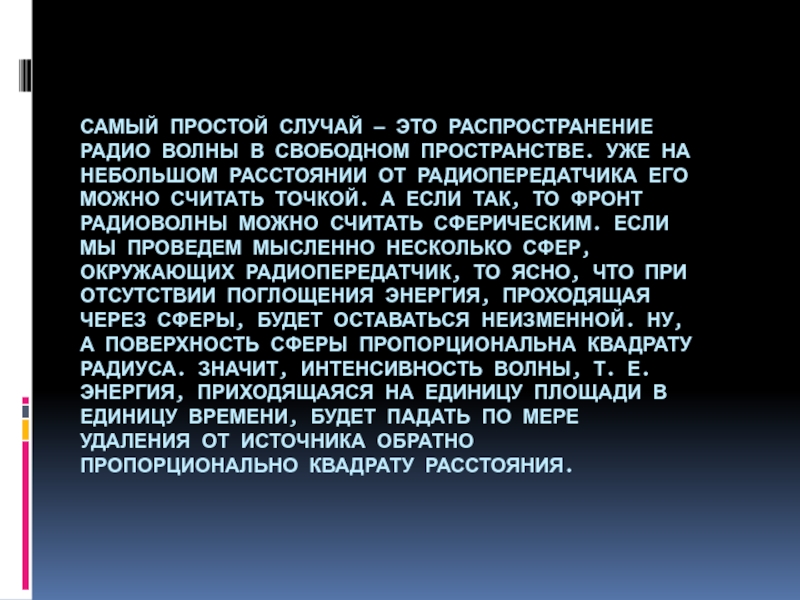

Слайд 6Самый простой случай — это распространение радио волны в свободном пространстве.

Уже на небольшом расстоянии от радиопередатчика его можно считать точкой. А если так, то фронт радиоволны можно считать сферическим. Если мы проведем мысленно несколько сфер, окружающих радиопередатчик, то ясно, что при отсутствии поглощения энергия, проходящая через сферы, будет оставаться неизменной. Ну, а поверхность сферы пропорциональна квадрату радиуса. Значит, интенсивность волны, т. е. энергия, приходящаяся на единицу площади в единицу времени, будет падать по мере удаления от источника обратно пропорционально квадрату расстояния.
Самый простой случай — это распространение радио волны в свободном пространстве. Уже на небольшом расстоянии от радиопередатчика

Слайд 8Конечно, это важное правило применимо в том случае, если не приняты

специальные меры для того, чтобы создать узконаправленный поток радиоволн. Существуют различные технические приемы для создания направленных радиолучей. Один из способов решения этой задачи состоит в использовании правильной решетки антенн. Антенны должны быть расположены так, чтобы посылаемые ими волны отправлялись в нужном направлении “горб к горбу”. Для этой же цели используются зеркала разной формы. Радиоволны, путешествующие в космосе, будут отклоняться от прямолинейного направления — отражаться, рассеиваться, преломляться — в том случае, если на их пути встретятся препятствия, соизмеримые с длиной волны и даже несколько меньшие. Наибольший интерес представляет для нас поведение волн, идущих вблизи с земной поверхности. В каждом отдельном случаи картина может быть весьма своеобразной, в зависимости от того, какова длина волны. Кардинальную роль играют электрические свойства земли и атмосферы. Если поверхность способна проводить ток, то она “не отпускает” от себя радиоволны. Электрические силовые линии электромагнитного поля подходит к металлу (шире — к любому проводнику) под прямым углом. Теперь представьте себе, что радиопередача происходит вблизи морской поверхности. Морская вода содержит растворенные соли, т. е. является электролитом. Морская вода — превосходный проводник тока. Поэтому она “держит” радиоволну, заставляет ее двигаться вдоль поверхности моря. Но и равнинная, а так же лесистая местности являются хорошими проводниками для токов не слишком высокой частоты. Иными словами, для длинных волн лес равнина ведут себя как металл. .
Конечно, это важное правило применимо в том случае, если не приняты специальные меры для того, чтобы создать

Слайд 9Поэтому длинные волны удерживаются всей земной поверхностью и способна обогнуть земной

шар. Кстати говоря, этим способом можно определить скорость радиоволн. Радиотехникам известно, что на то, чтобы обогнуть земной шар, радиоволна затрачивает 0.13 с. А как же горы? Ну что же, для длинных волн они не столь уж высоки, и радиоволна длиной в километр более или менее способна обогнуть гору. Что же касается коротких волн, то возможность дальнего радиоприема на этих волнах обязана наличию над Землей ионосферы. Солнечные лучи обладают способностью разрушать молекулы воздуха в верхних областях атмосферы. Молекулы превращаются в ионы и на расстояниях 100-300 км от земли образуют несколько заряженных слоев. Так что для коротких волн пространство, в котором движется волна, — это слой диэлектрика, зажатого между двумя проводящими поверхностями
Поэтому длинные волны удерживаются всей земной поверхностью и способна обогнуть земной шар. Кстати говоря, этим способом можно

Слайд 11 Распространение радиоволн

Распространение	      радиоволн

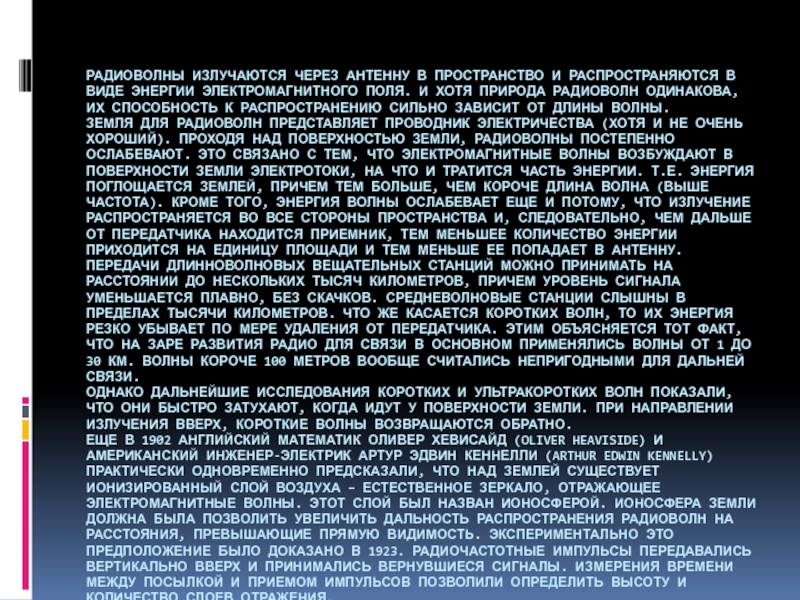

Слайд 12Радиоволны излучаются через антенну в пространство и распространяются в виде энергии

электромагнитного поля. И хотя природа радиоволн одинакова, их способность к распространению сильно зависит от длины волны. Земля для радиоволн представляет проводник электричества (хотя и не очень хороший). Проходя над поверхностью земли, радиоволны постепенно ослабевают. Это связано с тем, что электромагнитные волны возбуждают в поверхности земли электротоки, на что и тратится часть энергии. Т.е. энергия поглощается землей, причем тем больше, чем короче длина волна (выше частота). Кроме того, энергия волны ослабевает еще и потому, что излучение распространяется во все стороны пространства и, следовательно, чем дальше от передатчика находится приемник, тем меньшее количество энергии приходится на единицу площади и тем меньше ее попадает в антенну. Передачи длинноволновых вещательных станций можно принимать на расстоянии до нескольких тысяч километров, причем уровень сигнала уменьшается плавно, без скачков. Средневолновые станции слышны в пределах тысячи километров. Что же касается коротких волн, то их энергия резко убывает по мере удаления от передатчика. Этим объясняется тот факт, что на заре развития радио для связи в основном применялись волны от 1 до 30 км. Волны короче 100 метров вообще считались непригодными для дальней связи. Однако дальнейшие исследования коротких и ультракоротких волн показали, что они быстро затухают, когда идут у поверхности Земли. При направлении излучения вверх, короткие волны возвращаются обратно. Еще в 1902 английский математик Оливер Хевисайд (Oliver Heaviside) и американский инженер-электрик Артур Эдвин Кеннелли (Arthur Edwin Kennelly) практически одновременно предсказали, что над Землей существует ионизированный слой воздуха – естественное зеркало, отражающее электромагнитные волны. Этот слой был назван ионосферой. Ионосфера Земли должна была позволить увеличить дальность распространения радиоволн на расстояния, превышающие прямую видимость. Экспериментально это предположение было доказано в 1923. Радиочастотные импульсы передавались вертикально вверх и принимались вернувшиеся сигналы. Измерения времени между посылкой и приемом импульсов позволили определить высоту и количество слоев отражения.
Радиоволны излучаются через антенну в пространство и распространяются в виде энергии электромагнитного поля. И хотя природа радиоволн

Слайд 15Распространение длинных и коротких волн

Распространение длинных и коротких волн

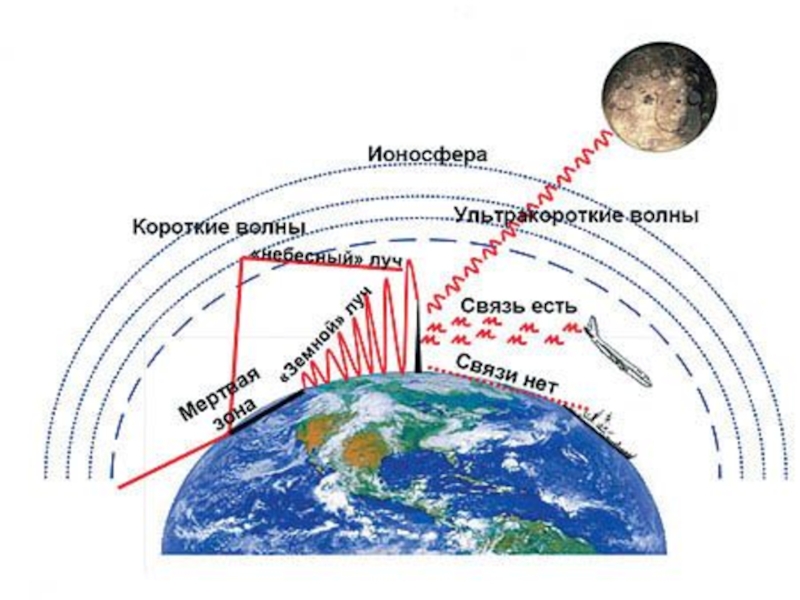

Слайд 16 Отразившись от ионосферы, короткие волны возвращаются к Земле,

оставив под собой сотни километров «мертвой зоны». Пропутешествовав к ионосфере и обратно, волна не «успокаивается», а отражается от поверхности Земли и вновь устремляется к ионосфере, где опять отражается и т. д. Так, многократно отражаясь, радиоволна может несколько раз обогнуть земной шар. Установлено, что высота отражения зависит в первую очередь от длины волны. Чем короче волна, тем на большей высоте происходит ее отражение и, следовательно, больше «мертвая зона». Эта зависимость верна лишь для коротковолновой части спектра (примерно до 25–30 МГц). Для более коротких волн ионосфера прозрачна. Волны пронизывают ее насквозь и уходят в космическое пространство. Из рисунка видно, что отражение зависит не только от частоты, но и от времени суток. Это связано с тем, что ионосфера ионизируется солнечным излучением и с наступлением темноты постепенно теряет свою отражательную способность. Степень ионизации также зависит от солнечной активности, которая меняется в течение года и из года в год по семилетнему циклу.
Отразившись от ионосферы, короткие волны возвращаются к Земле, оставив под собой сотни километров
