Презентация, доклад по физике на тему Простые механизмы.Рычаг (7 класс)
Содержание
- 1. Презентация по физике на тему Простые механизмы.Рычаг (7 класс)
- 2. Цель урока:Рассмотреть простые механизмы как устройства, служащие

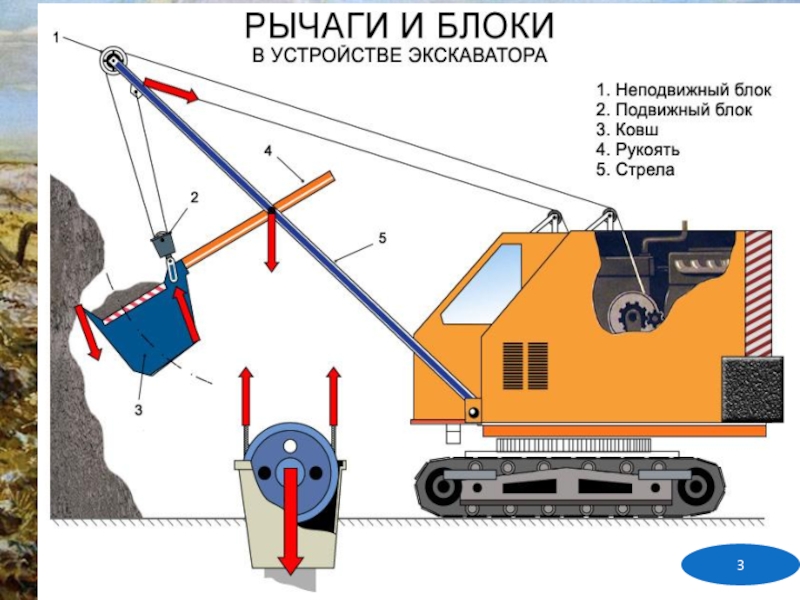

- 3. Слайд 3

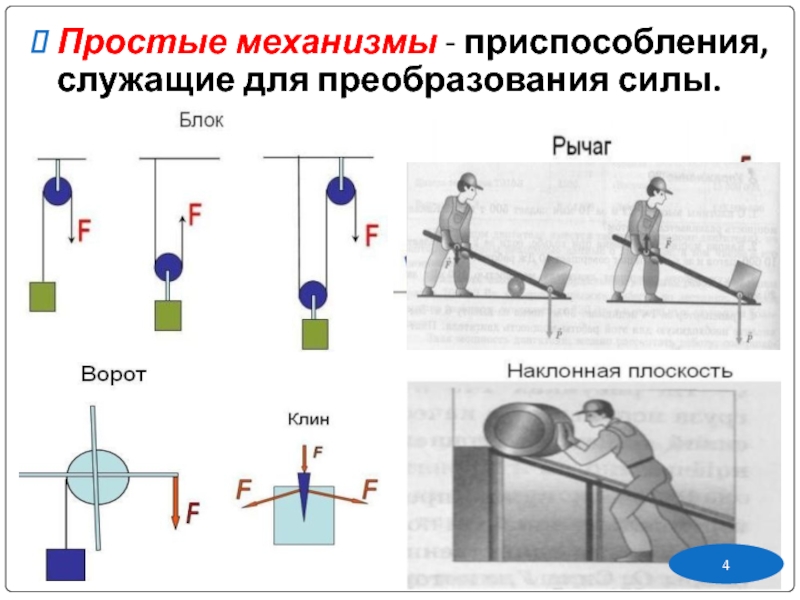

- 4. Простые механизмы - приспособления, служащие для преобразования силы.

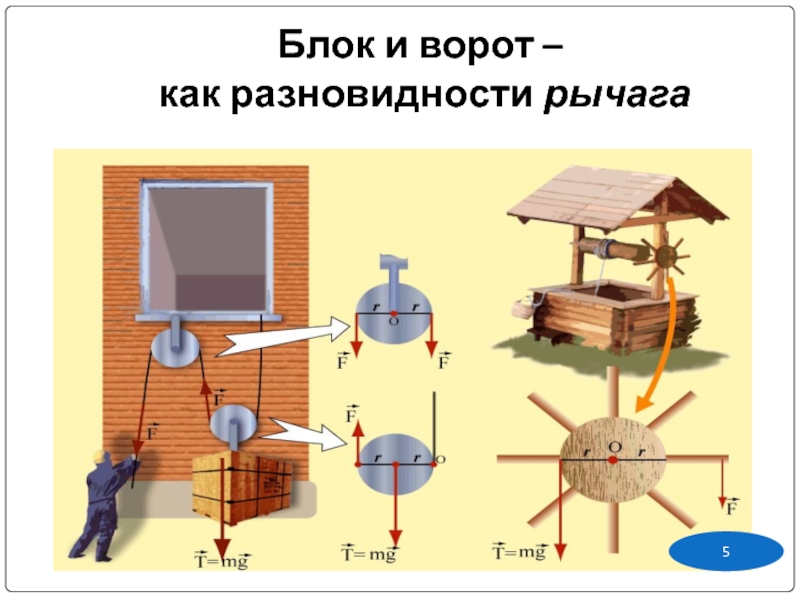

- 5. Блок и ворот – как разновидности рычага
- 6. Клин и винт - как разновидности наклонной плоскости

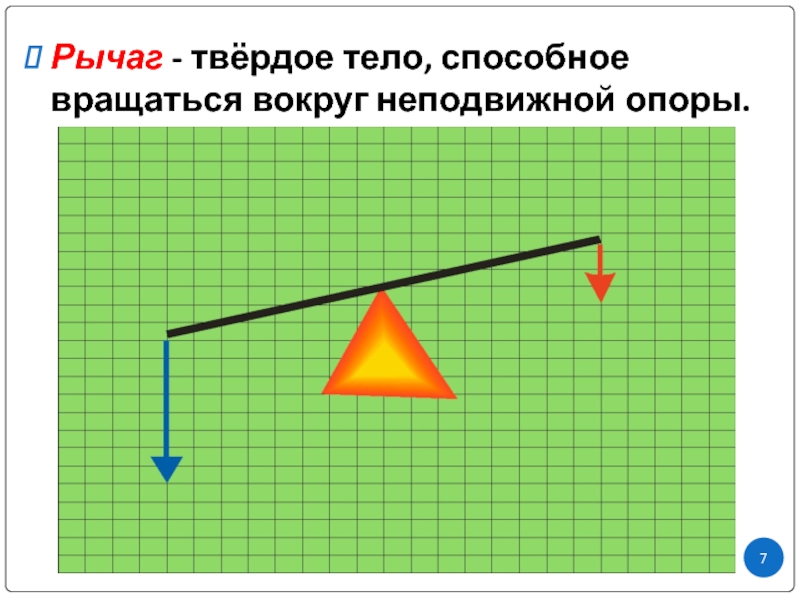

- 7. Рычаг - твёрдое тело, способное вращаться вокруг неподвижной опоры.
- 8. Плечо силы - кратчайшее расстояние между точкой опоры и прямой, вдоль которой действует на рычаг сила.

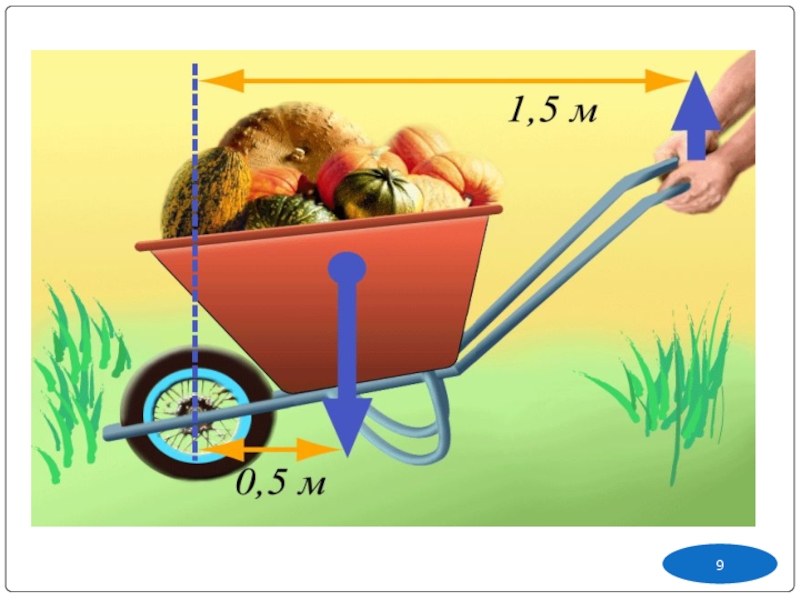

- 9. Слайд 9
- 10. Условие равновесия рычага Условие равновесия рычага:
- 11. Чтобы невращающееся тело находилось в равновесии, необходимо,
- 12. Момент силы - произведение модуля силы, действующей
- 13. Блок - колесо с желобом, укрепленное в

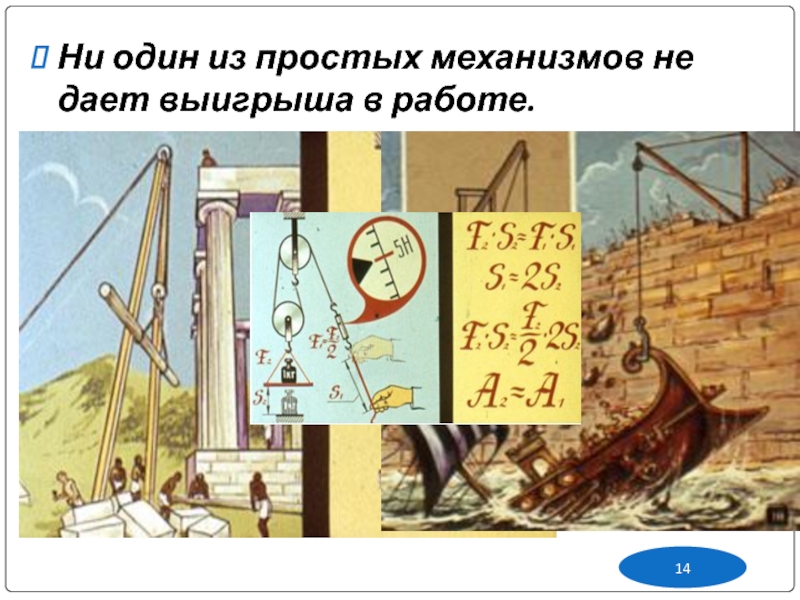

- 14. Ни один из простых механизмов не дает выигрыша в работе.
- 15. "Золотое правило" механики: во сколько раз выигрываем в силе, во столько раз проигрываем в расстоянии.
- 16. Различные типы равновесия шара на опоре: (1)
- 17. Например, при поднятии груза вертикально на некоторую

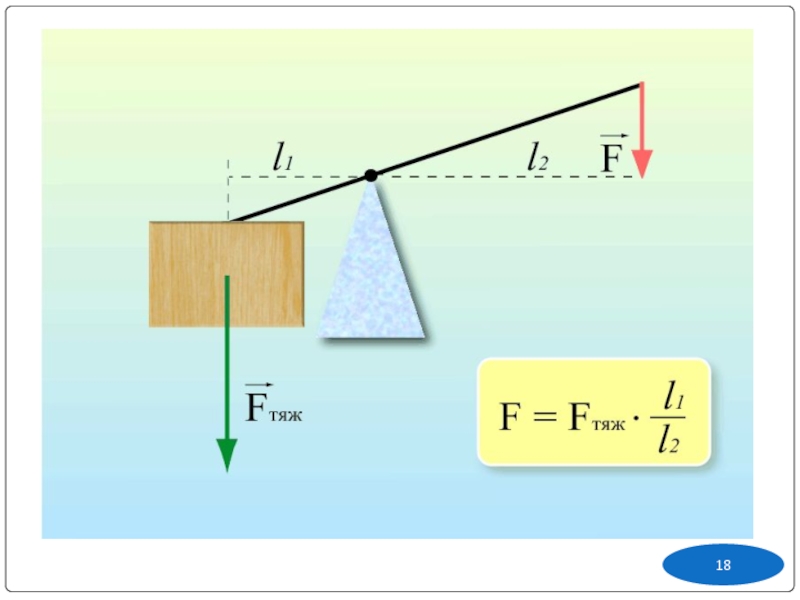

- 18. Слайд 18
- 19. Как правильно нести груз на плече, чтобы выиграть в силе?

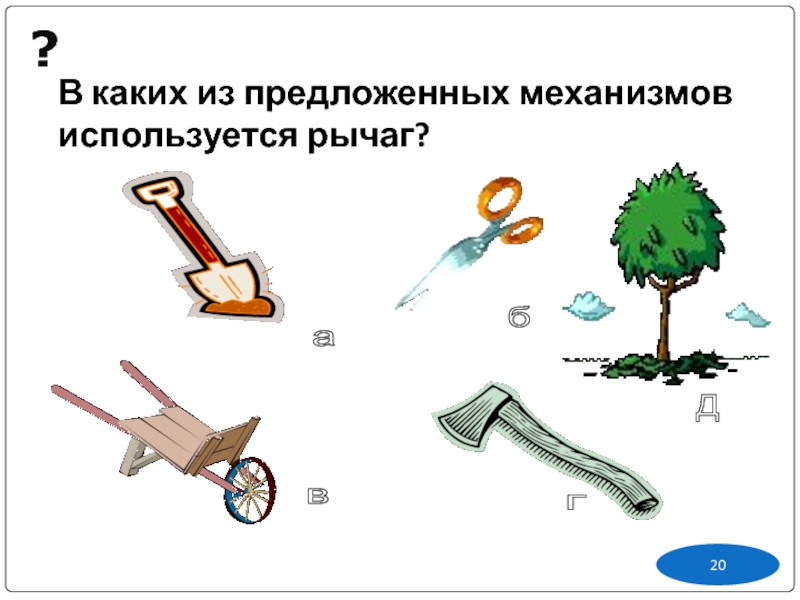

- 20. В каких из предложенных механизмов используется рычаг?а б в г д ?
- 21. На рисунке а изображён находящийся в равновесии
- 22. Постройте плечи сил, приложенных к рычагу.
- 23. Исходя из графика, приведённого на рисунке, определите силу, необходимую для удержания рычага в равновесии.

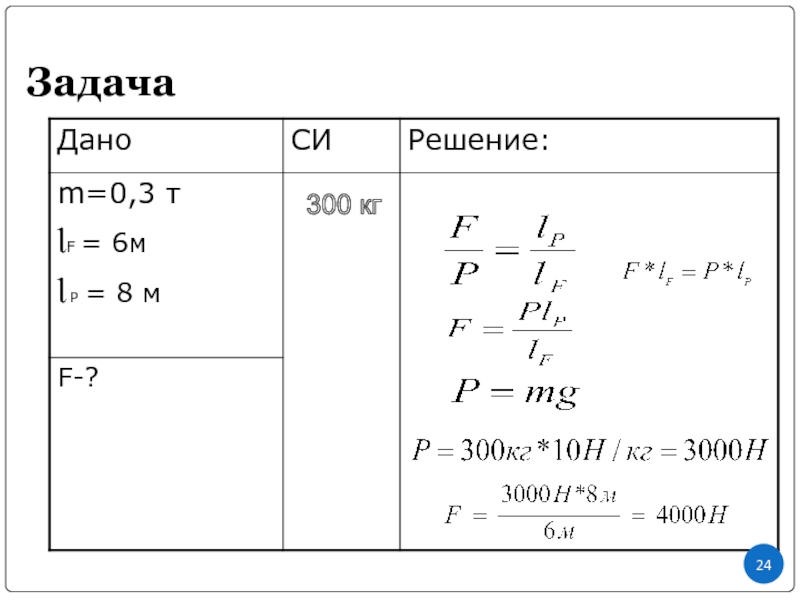

- 24. Задача300 кг
- 25. Архимед был уверен, что не существует такого
- 26. Темы сообщений: «Простые механизмы в быту»«Простые механизмы в живой природе»«Простые механизмы в устройстве человека»
- 27. Спасибо за внимание!
Цель урока:Рассмотреть простые механизмы как устройства, служащие для преобразования силыИзучить устройство и принцип действия рычагаВыяснить условие равновесия рычагаВвести понятие момента силы, рассмотреть правило моментовРассмотреть блоки как разновидность рычага"Золотое правило" механикиКПД простого механизма Решение задач
Слайд 1 «Дайте мне точку опоры, и я подниму Землю!»
7класс
Простые механизмы. Рычаг.
Слайд 2Цель урока:
Рассмотреть простые механизмы как устройства, служащие для преобразования силы
Изучить устройство
и принцип действия рычага
Выяснить условие равновесия рычага
Ввести понятие момента силы, рассмотреть правило моментов
Рассмотреть блоки как разновидность рычага
"Золотое правило" механики
КПД простого механизма
Решение задач
Выяснить условие равновесия рычага
Ввести понятие момента силы, рассмотреть правило моментов
Рассмотреть блоки как разновидность рычага
"Золотое правило" механики
КПД простого механизма
Решение задач

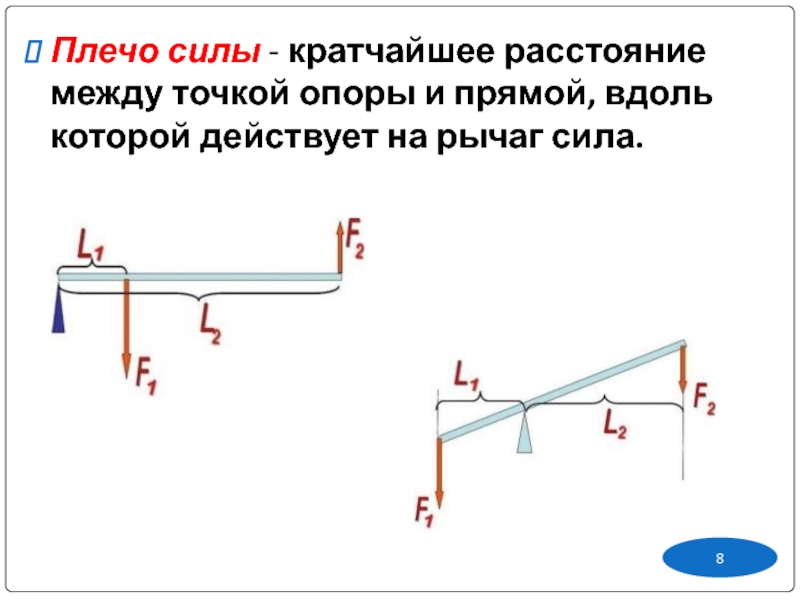

Слайд 8Плечо силы - кратчайшее расстояние между точкой опоры и прямой, вдоль
которой действует на рычаг сила.
Слайд 10 Условие равновесия рычага
Условие равновесия рычага: рычаг находится в равновесии
тогда, когда силы, действующие на него, обратно пропорциональны плечам этих сил.

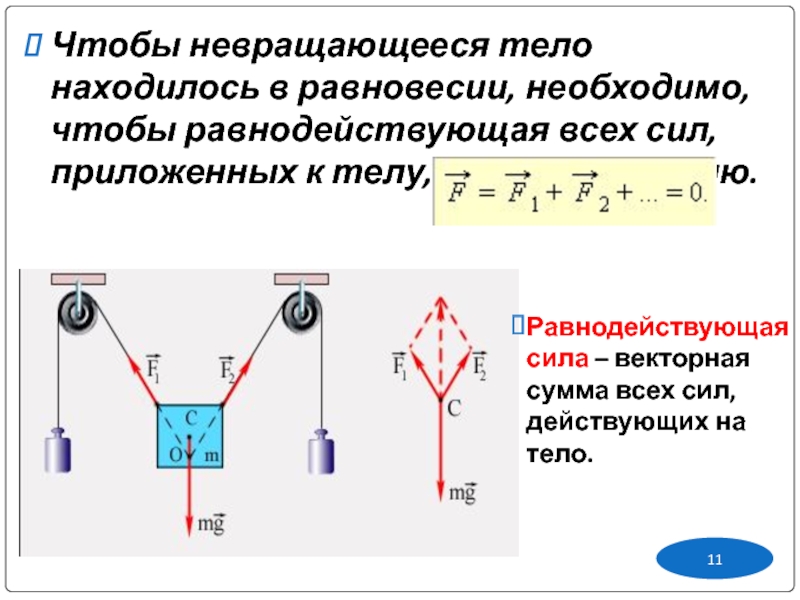

Слайд 11Чтобы невращающееся тело находилось в равновесии, необходимо, чтобы равнодействующая всех сил,
приложенных к телу, была равна нулю.
Равнодействующая сила – векторная сумма всех сил, действующих на тело.
Слайд 12Момент силы - произведение модуля силы, действующей на рычаг, на плечо
силы.
В Международной системе единиц (СИ) моменты сил измеряются в ньютон-метрах (Н∙м).
Правило моментов: Рычаг находится в равновесии под действием двух сил, если момент силы, вращающей тело по часовой стрелке, равен моменту силы, вращающей тело против часовой стрелки.
M1 = F1 · Ɩ1 > 0; M2 = – F2 · Ɩ2 < 0.
При равновесии M1 + M2 = 0. (Чтобы вращающееся тело находилось в равновесии, необходимо, чтобы алгебраическая сумма моментов всех сил, приложенных тел, равнялась нулю.)
В Международной системе единиц (СИ) моменты сил измеряются в ньютон-метрах (Н∙м).
Правило моментов: Рычаг находится в равновесии под действием двух сил, если момент силы, вращающей тело по часовой стрелке, равен моменту силы, вращающей тело против часовой стрелки.
M1 = F1 · Ɩ1 > 0; M2 = – F2 · Ɩ2 < 0.
При равновесии M1 + M2 = 0. (Чтобы вращающееся тело находилось в равновесии, необходимо, чтобы алгебраическая сумма моментов всех сил, приложенных тел, равнялась нулю.)
Слайд 13Блок - колесо с желобом, укрепленное в обойме.
Неподвижный блок - блок,
ось которого закреплена и при подъеме груза не поднимается и не опускается (не дает выигрыша в силе, позволяет изменять направление действия силы).
Подвижный блок - блок, ось которого поднимается и опускается вместе с грузом (дает выигрыш в силе в 2 раза).
Подвижный блок - блок, ось которого поднимается и опускается вместе с грузом (дает выигрыш в силе в 2 раза).
Слайд 15"Золотое правило" механики: во сколько раз выигрываем в силе, во столько
раз проигрываем в расстоянии.
Слайд 16Различные типы равновесия шара на опоре:
(1) – безразличное равновесие,
(2)
– неустойчивое равновесие,
(3) – устойчивое равновесие.
(3) – устойчивое равновесие.

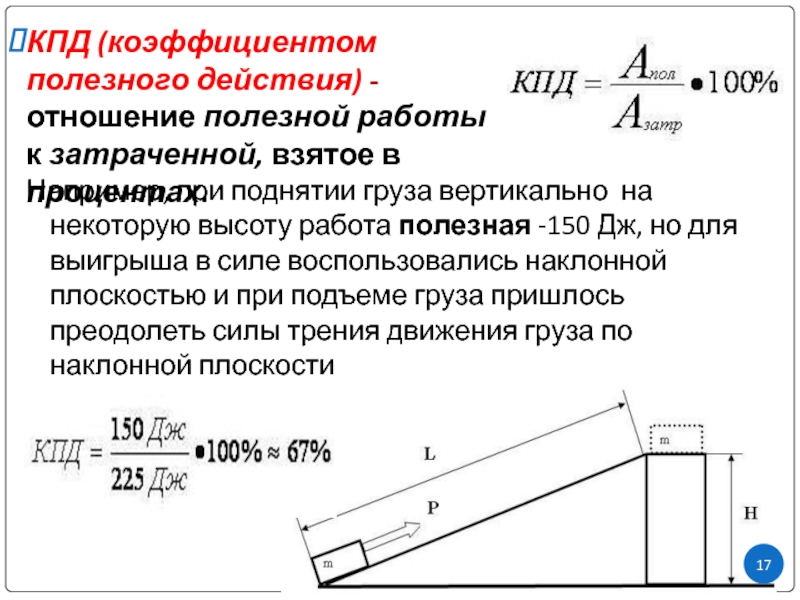

Слайд 17Например, при поднятии груза вертикально на некоторую высоту работа полезная -150
Дж, но для выигрыша в силе воспользовались наклонной плоскостью и при подъеме груза пришлось преодолеть силы трения движения груза по наклонной плоскости
Эта работа и будет затраченной 225 Дж.
Эта работа и будет затраченной 225 Дж.
КПД (коэффициентом полезного действия) - отношение полезной работы к затраченной, взятое в процентах.
Слайд 21На рисунке а изображён находящийся в равновесии рычаг. Останется он в
равновесии, если к нему подвесить ещё два одинаковых груза, как показано на рисунке б?
?
Слайд 22Постройте плечи сил, приложенных к рычагу. Принимая длину 1 клетки за
1 см, определите числовое значение каждого плеча.
?
Слайд 23Исходя из графика, приведённого на рисунке, определите силу, необходимую для удержания
рычага в равновесии.
Слайд 25Архимед был уверен, что не существует такого тяжелого груза, который бы
не поднять человеку - надо только воспользоваться рычагом. И все же Архимед преувеличивал возможности человека. Если бы Архимед знал, как огромна масса Земного шара, то он, вероятно, воздержался бы от приписываемого ему легендой восклицания: "Дайте мне точку опоры, и я подниму Землю!" Ведь для перемещения Земли всего на 1см руке Архимеда пришлось бы проделать путь в 1018км.
Дайте мне точку опоры, и я подниму Землю!
Слайд 26Темы сообщений:
«Простые механизмы в быту»
«Простые механизмы в живой природе»
«Простые механизмы
в устройстве человека»
