Содержание

Шартты белгілер1.- кедергі2.- өткізгіш сымдарА3.- амперметрV- вольтметр4.-қыздыру шамы5.6.- қысқыштар7.- кілт8.қосылмаған сымдардың түйісуі9.қосылған сымдардың түйісуі

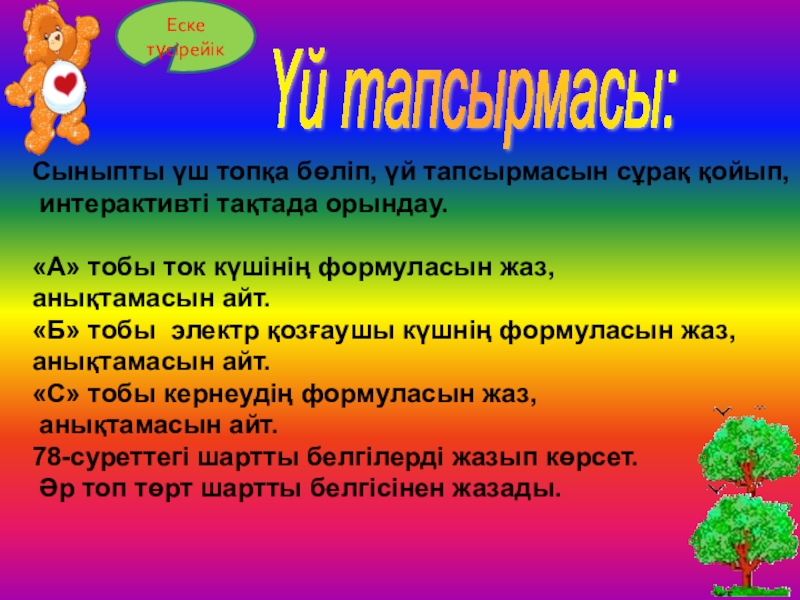

Слайд 1Үй тапсырмасы:
Сыныпты үш топқа бөліп, үй тапсырмасын сұрақ қойып,
интерактивті тақтада

орындау.

«А» тобы ток күшінің формуласын жаз,
анықтамасын айт.
«Б» тобы электр қозғаушы күшнің формуласын жаз,
анықтамасын айт.
«С» тобы кернеудің формуласын жаз,
анықтамасын айт.
78-суреттегі шартты белгілерді жазып көрсет.
Әр топ төрт шартты белгісінен жазады.

Еске түсірейік

Үй тапсырмасы:Сыныпты үш топқа бөліп, үй тапсырмасын сұрақ қойып, интерактивті тақтада орындау.«А» тобы ток күшінің формуласын жаз,

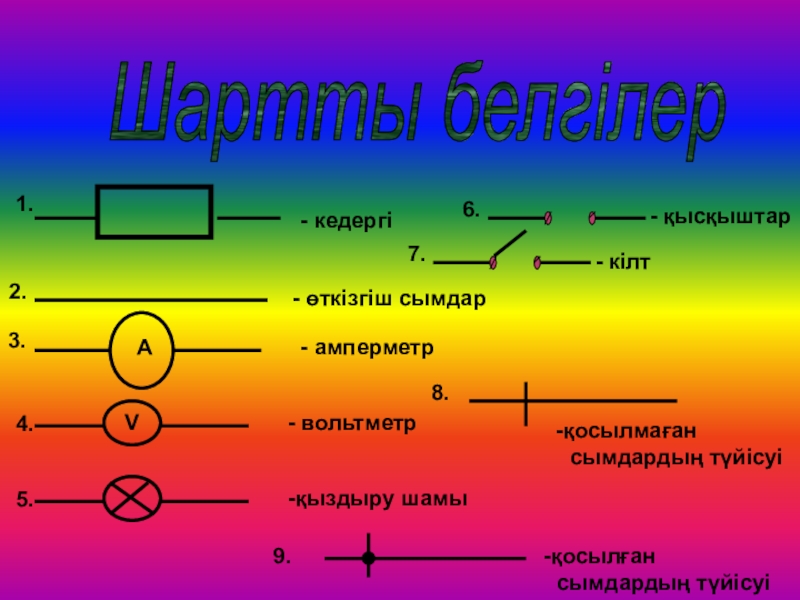

Слайд 2Шартты белгілер

1.
- кедергі
2.
- өткізгіш сымдар

А
3.
- амперметр
V
- вольтметр

4.

-қыздыру шамы

5.



6.
- қысқыштар


7.
- кілт
8.
қосылмаған
сымдардың

түйісуі


9.

қосылған
сымдардың түйісуі

Шартты белгілер1.- кедергі2.- өткізгіш сымдарА3.- амперметрV- вольтметр4.-қыздыру шамы5.6.- қысқыштар7.- кілт8.қосылмаған сымдардың түйісуі9.қосылған сымдардың түйісуі

Слайд 3Тізбек бөлігіне арналған
Ом заңы.
Электр кедергісі
Сабақтың тақырыбы:

Тізбек бөлігіне арналған Ом заңы.Электр кедергісіСабақтың тақырыбы:

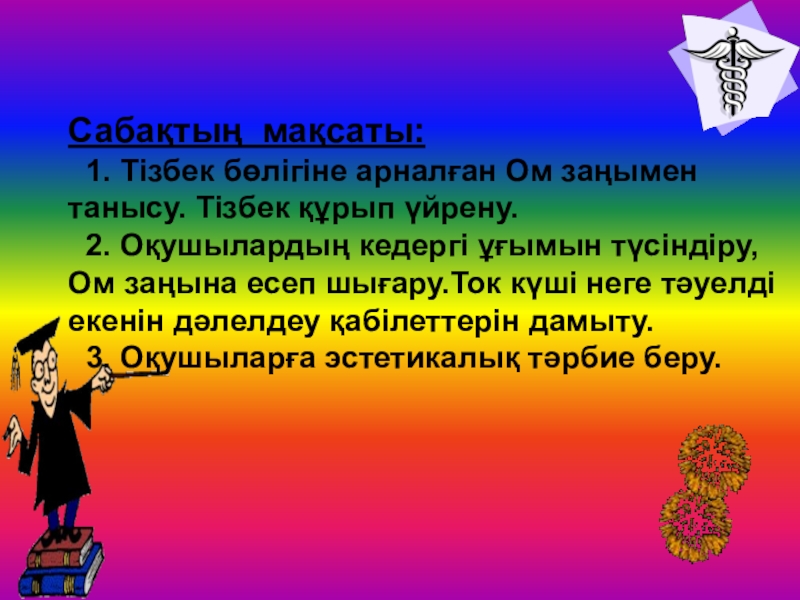

Слайд 4Сабақтың мақсаты:
1. Тізбек бөлігіне арналған Ом заңымен
танысу. Тізбек құрып

үйрену.
2. Оқушылардың кедергі ұғымын түсіндіру,
Ом заңына есеп шығару.Ток күші неге тәуелді
екенін дәлелдеу қабілеттерін дамыту.
3. Оқушыларға эстетикалық тәрбие беру.
Сабақтың мақсаты: 1. Тізбек бөлігіне арналған Ом заңымен танысу. Тізбек құрып үйрену. 2. Оқушылардың кедергі ұғымын түсіндіру,

Слайд 5Ток күші неге және
қалай тәуелді?

Ток күші неге және қалай тәуелді?

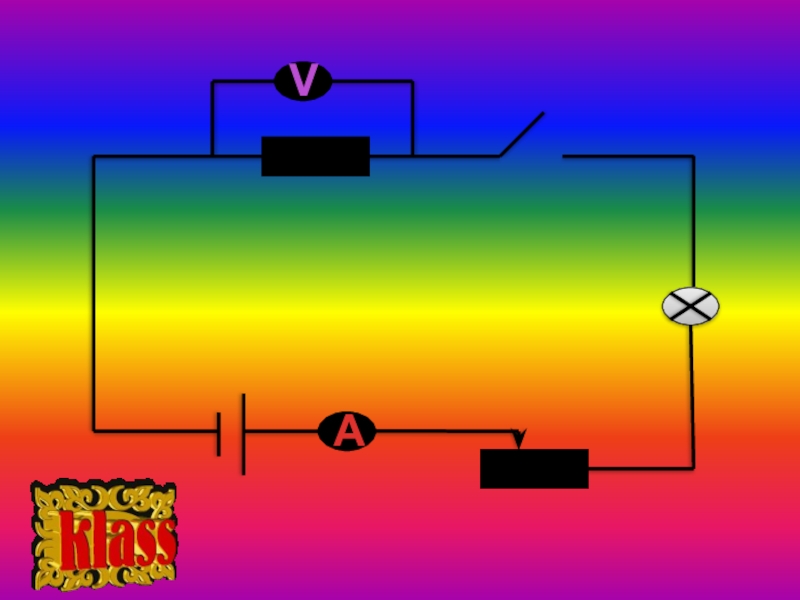

Слайд 6Тәжірибе

Тәжірибе

Слайд 7
Реостаттың шартты белгісі

Реостаттың шартты белгісі

Слайд 8
R – кедергі

R – кедергі

Слайд 11Кедергінің (R) өлшем бірлігі: Ом

Кедергінің (R)  өлшем бірлігі:   Ом

Слайд 12

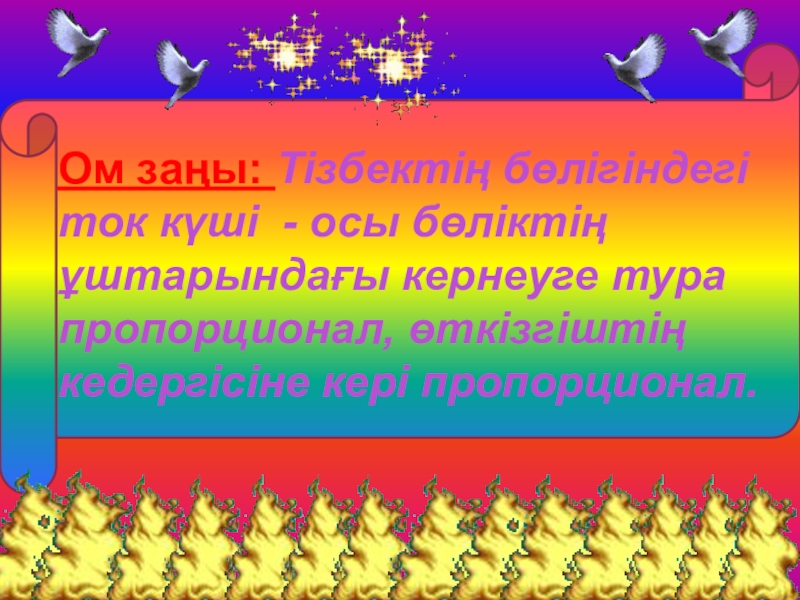

Ом заңы: Тізбектің бөлігіндегі
ток күші - осы бөліктің
ұштарындағы кернеуге тура

пропорционал, өткізгіштің кедергісіне кері пропорционал.
Ом заңы: Тізбектің бөлігіндегі ток күші - осы бөліктіңұштарындағы кернеуге тура пропорционал, өткізгіштің кедергісіне кері пропорционал.

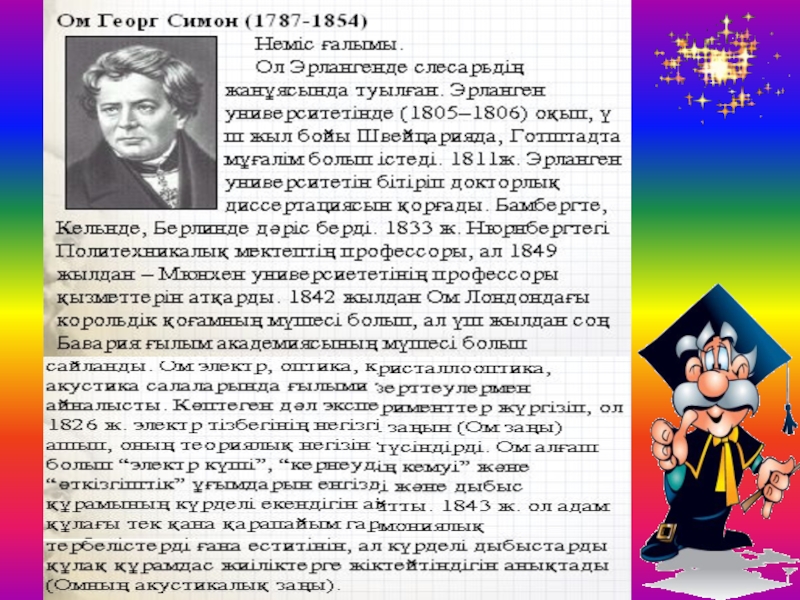

Слайд 13Ом Георг Симон
1787-1854 жж

Ом Георг Симон1787-1854 жж

Слайд 15

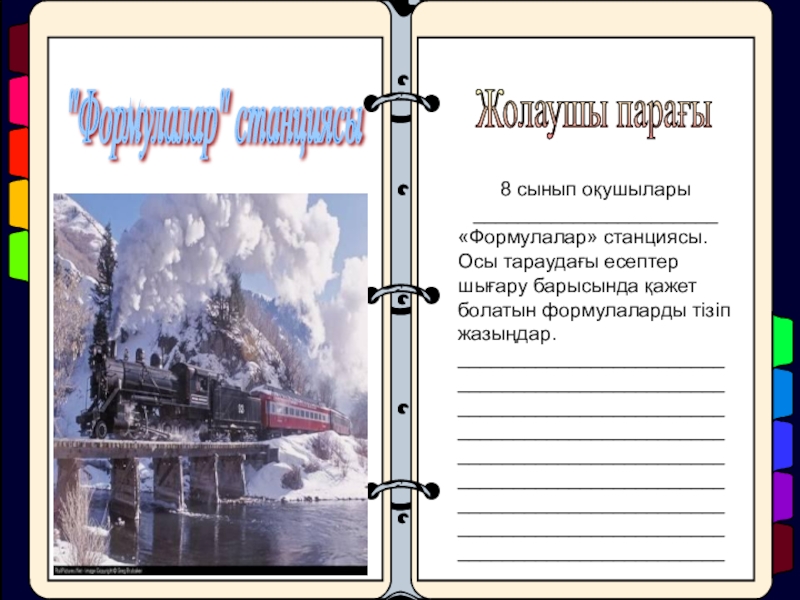

8 сынып оқушылары ______________________
«Формулалар» станциясы. Осы тараудағы есептер

шығару барысында қажет болатын формулаларды тізіп жазыңдар.
________________________________________________________________________________________________________________________________________________________________________________________________________________________

Жолаушы парағы

"Формулалар" станциясы

8 сынып оқушылары   ______________________«Формулалар» станциясы. Осы тараудағы есептер шығару барысында қажет болатын формулаларды тізіп

Слайд 16Миға шабуыл

Миға  шабуыл

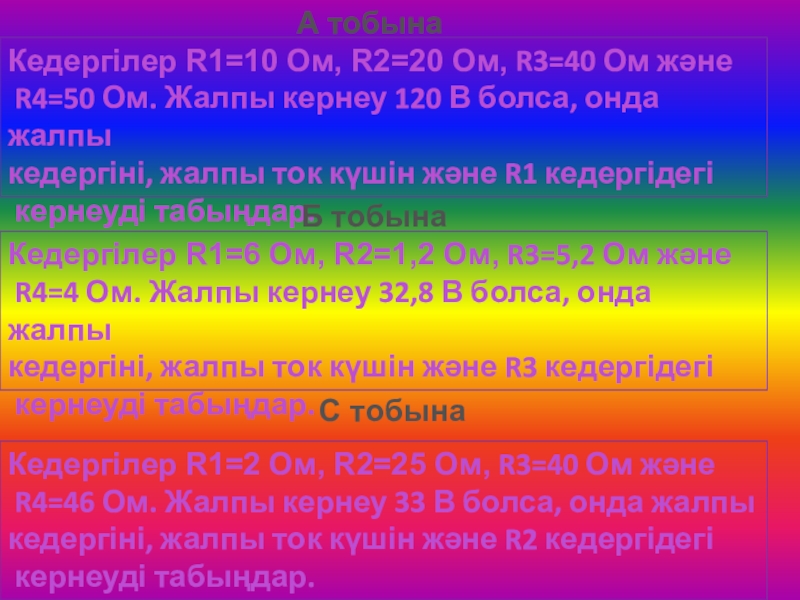

Слайд 17Кедергілер R1=10 Ом, R2=20 Ом, R3=40 Ом және
R4=50 Ом. Жалпы

кернеу 120 В болса, онда жалпы
кедергіні, жалпы ток күшін және R1 кедергідегі
кернеуді табыңдар.

А тобына

Б тобына

Кедергілер R1=6 Ом, R2=1,2 Ом, R3=5,2 Ом және
R4=4 Ом. Жалпы кернеу 32,8 В болса, онда жалпы
кедергіні, жалпы ток күшін және R3 кедергідегі
кернеуді табыңдар.

Кедергілер R1=2 Ом, R2=25 Ом, R3=40 Ом және
R4=46 Ом. Жалпы кернеу 33 В болса, онда жалпы
кедергіні, жалпы ток күшін және R2 кедергідегі
кернеуді табыңдар.

С тобына

Кедергілер R1=10 Ом, R2=20 Ом, R3=40 Ом және R4=50 Ом. Жалпы кернеу 120 В болса, онда жалпы

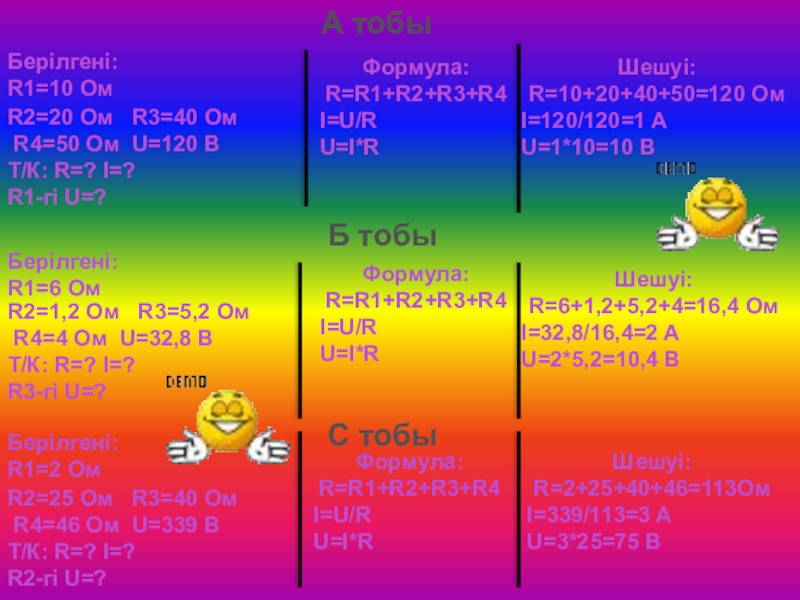

Слайд 18Берілгені:
R1=10 Ом


А тобы
R2=20 Ом R3=40 Ом
R4=50 Ом U=120

B
Т/К: R=? I=?
R1-гі U=?


Формула:
R=R1+R2+R3+R4
I=U/R
U=I*R

Шешуі:
R=10+20+40+50=120 Ом
I=120/120=1 A
U=1*10=10 B

Б тобы

Берілгені:
R1=6 Ом


R2=1,2 Ом R3=5,2 Ом
R4=4 Ом U=32,8 B
Т/К: R=? I=?
R3-гі U=?


Формула:
R=R1+R2+R3+R4
I=U/R
U=I*R

Шешуі:
R=6+1,2+5,2+4=16,4 Ом
I=32,8/16,4=2 A
U=2*5,2=10,4 B

С тобы

Берілгені:
R1=2 Ом


R2=25 Ом R3=40 Ом
R4=46 Ом U=339 B
Т/К: R=? I=?
R2-гі U=?


Формула:
R=R1+R2+R3+R4
I=U/R
U=I*R

Шешуі:
R=2+25+40+46=113Ом
I=339/113=3 A
U=3*25=75 B

Берілгені:R1=10 ОмА тобыR2=20 Ом  R3=40 Ом R4=50 Ом U=120 BТ/К: R=? I=?R1-гі U=? Формула:R=R1+R2+R3+R4I=U/RU=I*RШешуі:R=10+20+40+50=120 ОмI=120/120=1 AU=1*10=10

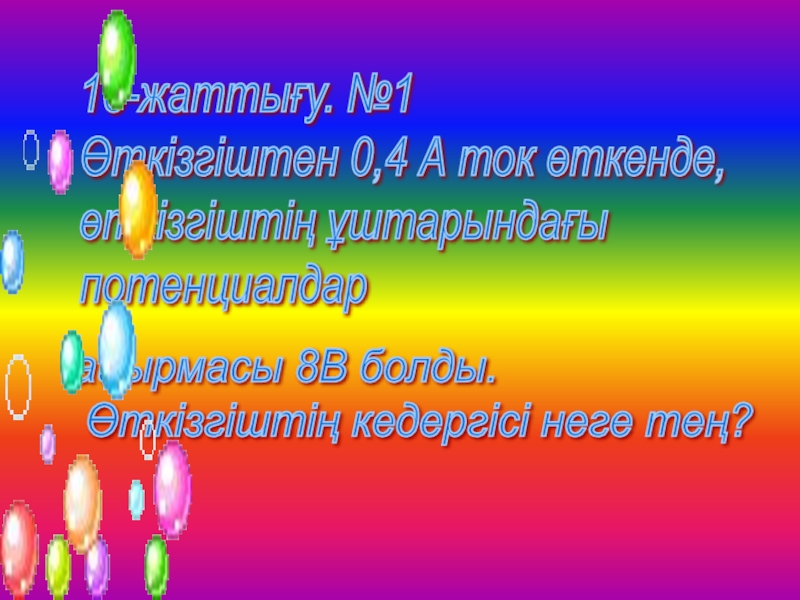

Слайд 1918-жаттығу. №1 Өткізгіштен 0,4 А ток өткенде, өткізгіштің ұштарындағы потенциалдар
айырмасы

8В болды. Өткізгіштің кедергісі неге тең?
18-жаттығу. №1  Өткізгіштен 0,4 А ток өткенде,  өткізгіштің ұштарындағы  потенциалдар айырмасы 8В болды.

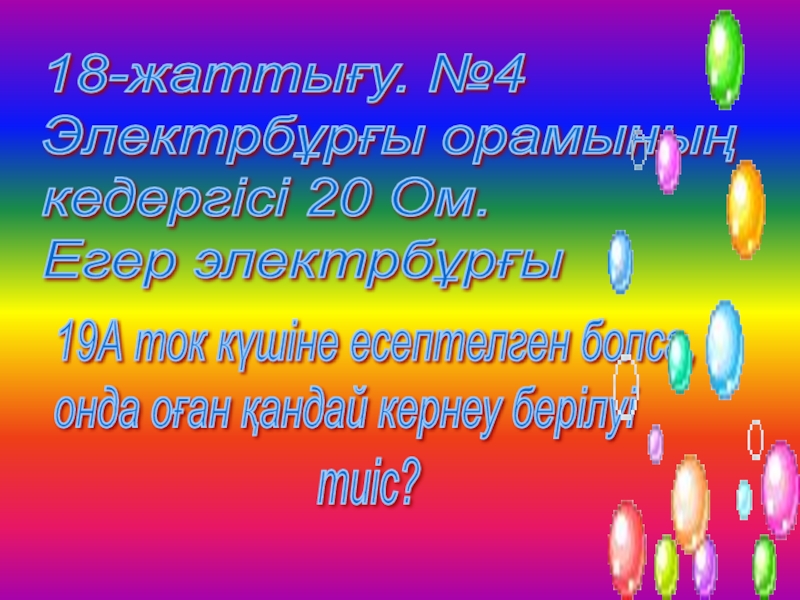

Слайд 2018-жаттығу. №4 Электрбұрғы орамының кедергісі 20 Ом. Егер электрбұрғы
19А ток

күшіне есептелген болса, онда оған қандай кернеу берілуі

тиіс?

18-жаттығу. №4  Электрбұрғы орамының  кедергісі 20 Ом.  Егер электрбұрғы 19А ток күшіне есептелген болса,

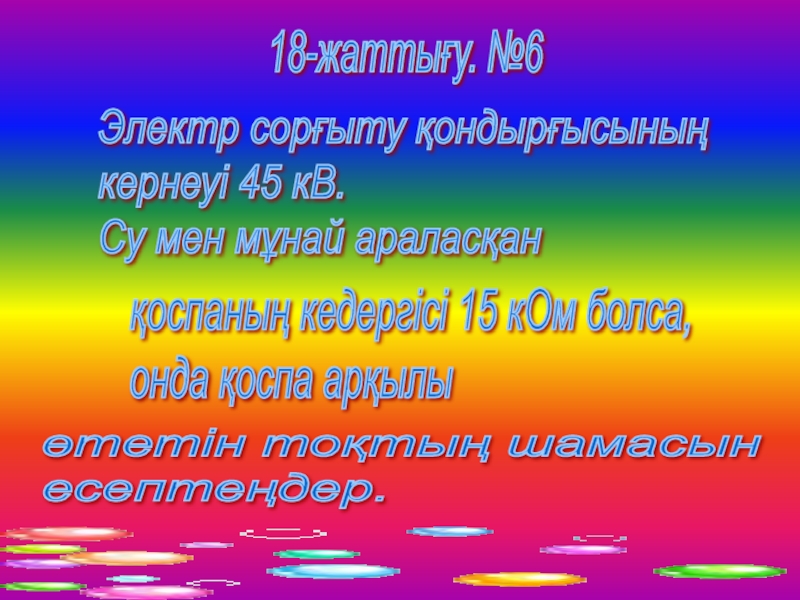

Слайд 21Электр сорғыту қондырғысының кернеуі 45 кВ. Су мен мұнай араласқан
қоспаның

кедергісі 15 кОм болса, онда қоспа арқылы

өтетін тоқтың шамасын есептеңдер.

18-жаттығу. №6

Электр сорғыту қондырғысының  кернеуі 45 кВ.  Су мен мұнай араласқан қоспаның кедергісі 15 кОм болса,

Слайд 23Жауаптардың қайсысы сәйкес келеді?
Кедергінің өлшем бірлігі
I=U/R
R=U/I
Ом
В/А
Тоқ күшінің Ом заңы үшін формуласы
Кернеудің

формуласы

Кедергінің формуласы

U=I*R

Жауаптардың қайсысы сәйкес келеді?Кедергінің өлшем бірлігіI=U/RR=U/IОмВ/АТоқ күшінің Ом заңы үшін формуласыКернеудің формуласыКедергінің формуласыU=I*R

Слайд 24Үйге тапсырма $38, 18 жаттығу №2,5.

Үйге  тапсырма   $38,  18 жаттығу  №2,5.

Слайд 25САУ БОЛЫҢЫЗДАР!

САУ БОЛЫҢЫЗДАР!

Слайд 26Назар аударғандарыңызға Рахмет!

Назар аударғандарыңызға Рахмет!
