Cl. Проводник массой m = 1 кг и длиной L = 1 м подвешен при помощи двух одинаковых металлических пружин жесткостью k = 100 Н/м каждая. Проводник находится в однородном магнитном поле, индукция которого В =
Слайд 1г. Саратов
2018 – 2019 уч. г.
Муниципальное Общеобразовательное Учреждение
«Средняя Общеобразовательная Школа №72»
МАГНИТНОЕ
ПОЛЕ

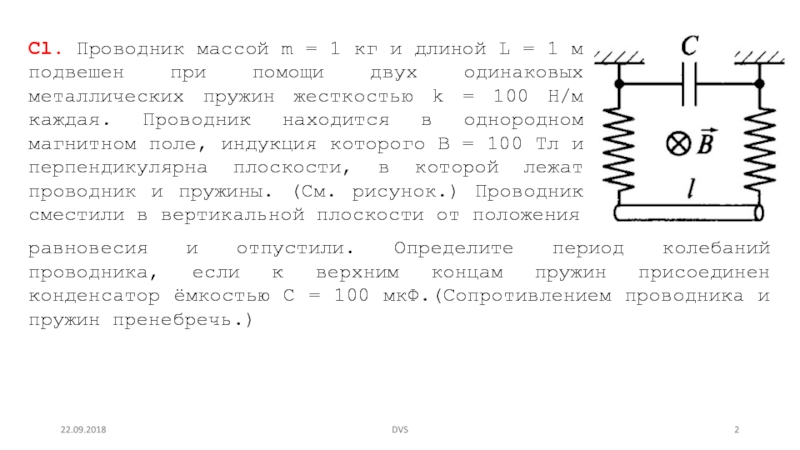

Слайд 2Cl. Проводник массой m = 1 кг и длиной L =
1 м подвешен при помощи двух одинаковых металлических пружин жесткостью k = 100 Н/м каждая. Проводник находится в однородном магнитном поле, индукция которого В = 100 Тл и перпендикулярна плоскости, в которой лежат проводник и пружины. (См. рисунок.) Проводник сместили в вертикальной плоскости от положения
равновесия и отпустили. Определите период колебаний проводника, если к верхним концам пружин присоединен конденсатор ёмкостью С = 100 мкФ.(Сопротивлением проводника и пружин пренебречь.)
DVS

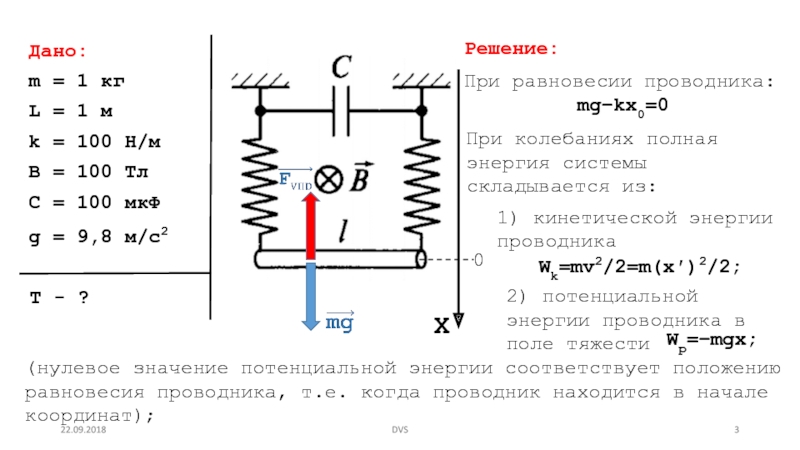

Слайд 3m = 1 кг
L = 1 м
k = 100
Н/м
В = 100 Тл
С = 100 мкФ
g = 9,8 м/с2
Т - ?
Решение:
При равновесии проводника:
mg−kx0=0
При колебаниях полная энергия системы складывается из:
1) кинетической энергии проводника
Wk=mv2/2=m(x′)2/2;
2) потенциальной энергии проводника в поле тяжести
Wp=−mgx;
(нулевое значение потенциальной энергии соответствует положению равновесия проводника, т.е. когда проводник находится в начале координат);
DVS
Слайд 43) потенциальной энергии упругой деформации пружин
4) электростатической энергии конденсатора
где u -
напряжение на конденсаторе
Так как проводник движется в магнитном поле, то на его концах возникает ЭДС индукции
Поскольку сопротивлением проводника и пружинок можно пренебречь, то в любой момент времени напряжение на конденсаторе равно ЭДС индукции,
DVS
Слайд 5Полная энергия системы
Вычислим производную от полной энергии по времени:
Но mg−kx0=0
Полная энергия
системы сохраняется, т.е.
DVS
Слайд 701.а) В контуре проводника за 0,3 с магнитный поток изменился на
0,06 Вб. Какова скорость изменения магнитного потока? Какова ЭДС индукции в контуре? При каком условии ЭДС индукции в данном контуре будет постоянной?
Δt = 0,3 c
ΔФ = 0,06 Вб
Решение:
DVS

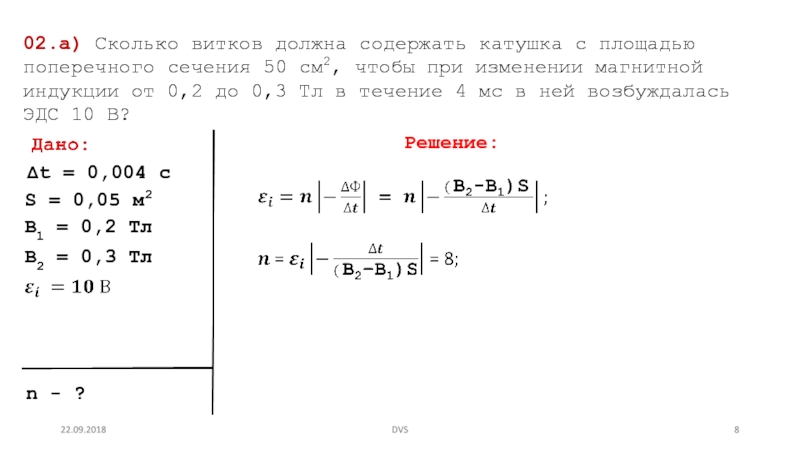

Слайд 802.а) Сколько витков должна содержать катушка с площадью поперечного сечения 50
см2, чтобы при изменении магнитной индукции от 0,2 до 0,3 Тл в течение 4 мс в ней возбуждалась ЭДС 10 В?
Δt = 0,004 c
S = 0,05 м2
В1 = 0,2 Тл
В2 = 0,3 Тл
n - ?
Решение:
DVS
Слайд 903.а) Магнитный поток, пронизывающий контур проводника, равномерно изменился на 0,6 Вб
так, что ЭДС индукции оказалось равной 1,2 В. Найдите время изменения магнитного потока и силу индукционного тока, если сопротивление проводника 0,24 Ом.
ΔФ = 0,6 Вб
Δt - ?
R = 0,24 Ом
Решение:
DVS
Слайд 1004.а) Какой заряд пройдет через поперечное сечение витка, сопротивление которого 0,03
Ом, при уменьшении магнитного потока внутри витка на 12 мВб?
R = 0,03 Ом
ΔФ = 0,012 Вб
q - ?
Решение:
DVS

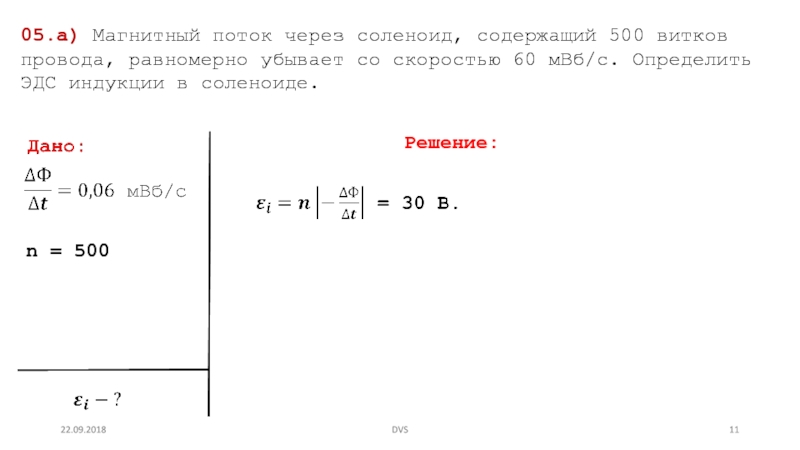

Слайд 1105.а) Магнитный поток через соленоид, содержащий 500 витков провода, равномерно убывает
со скоростью 60 мВб/c. Определить ЭДС индукции в соленоиде.
n = 500
Решение:
DVS
Слайд 12DVS

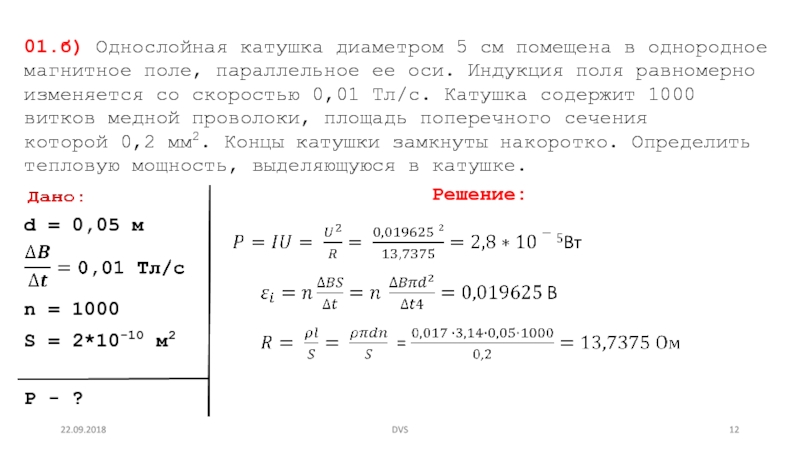

01.б) Однослойная катушка диаметром 5 см помещена в однородное магнитное поле,
параллельное ее оси. Индукция поля равномерно изменяется со скоростью 0,01 Тл/с. Катушка содержит 1000 витков медной проволоки, площадь поперечного сечения
которой 0,2 мм2. Концы катушки замкнуты накоротко. Определить тепловую мощность, выделяющуюся в катушке.
d = 0,05 м
n = 1000
S = 2*10-10 м2
P - ?
Решение:
Слайд 13DVS
02.б) Однородное магнитное поле с индукцией В перпендикулярно
плоскости медного кольца, имеющего
диаметр 20 см и толщину
2 мм. С какой скоростью должна изменяться во времени маг-
нитная индукция В, чтобы сила индукционного тока в кольце
была равна 10 А?
d = 0,2 м
h = 0,002 м
I = 10 A
Решение:
Слайд 14DVS

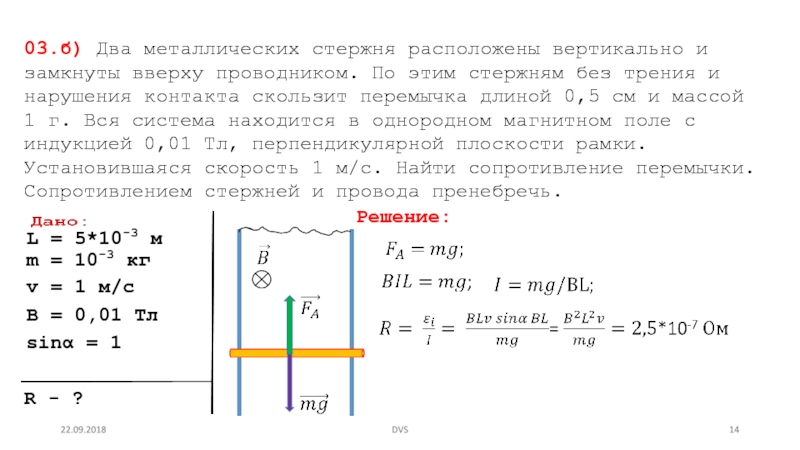

03.б) Два металлических стержня расположены вертикально и
замкнуты вверху проводником. По этим
стержням без трения и
нарушения контакта скользит перемычка длиной 0,5 см и массой
1 г. Вся система находится в однородном магнитном поле с индукцией 0,01 Тл, перпендикулярной плоскости рамки. Установившаяся скорость 1 м/с. Найти сопротивление перемычки. Сопротивлением стержней и провода пренебречь.
L = 5*10-3 м
m = 10-3 кг
v = 1 м/с
B = 0,01 Тл
sinα = 1
Решение:
R - ?

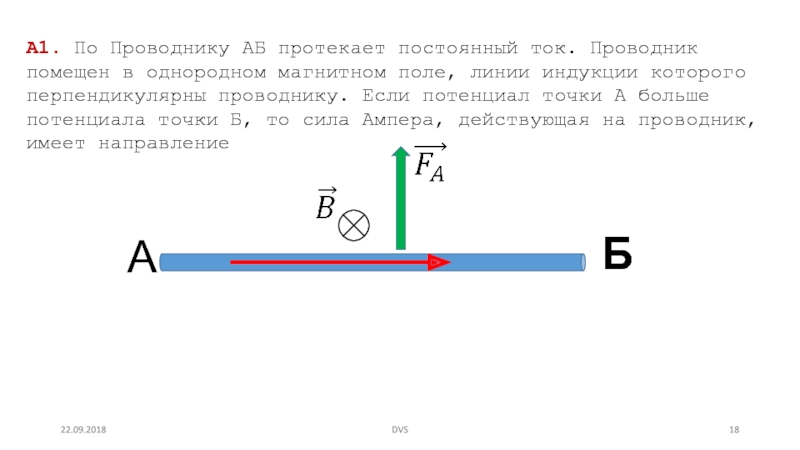

Слайд 18А1. По Проводнику АБ протекает постоянный ток. Проводник помещен в однородном
магнитном поле, линии индукции которого перпендикулярны проводнику. Если потенциал точки А больше потенциала точки Б, то сила Ампера, действующая на проводник, имеет направление
А
Б
DVS

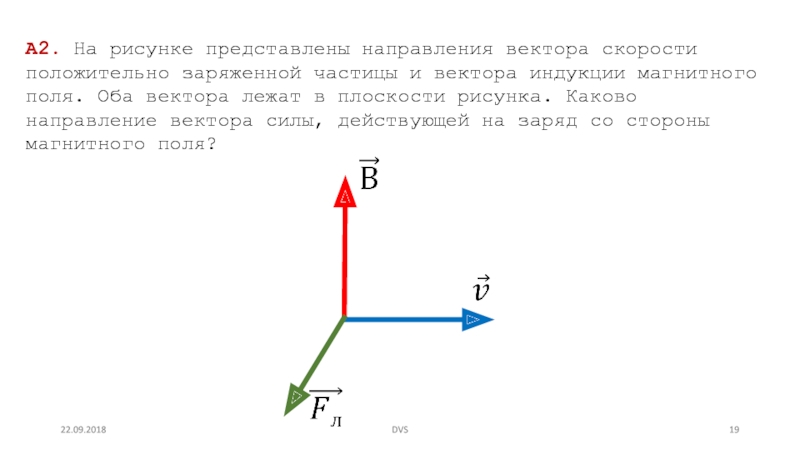

Слайд 19А2. На рисунке представлены направления вектора скорости положительно заряженной частицы и
вектора индукции магнитного поля. Оба вектора лежат в плоскости рисунка. Каково направление вектора силы, действующей на заряд со стороны магнитного поля?
DVS

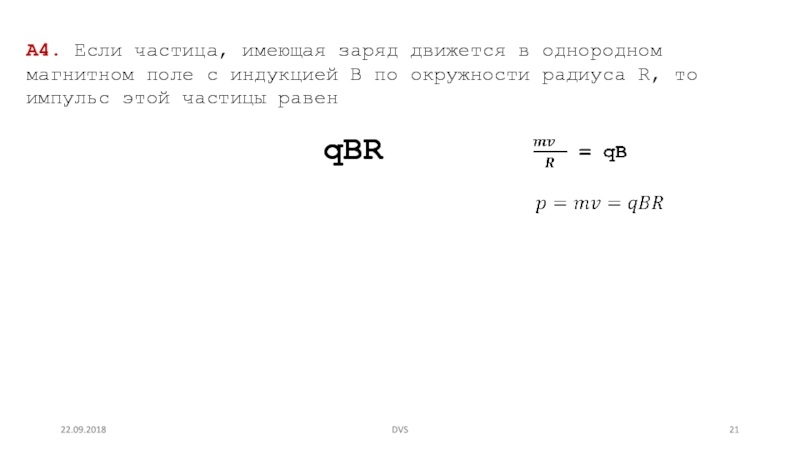

Слайд 21А4. Если частица, имеющая заряд движется в однородном магнитном поле с
индукцией В по окружности радиуса R, то импульс этой частицы равен
qBR
DVS

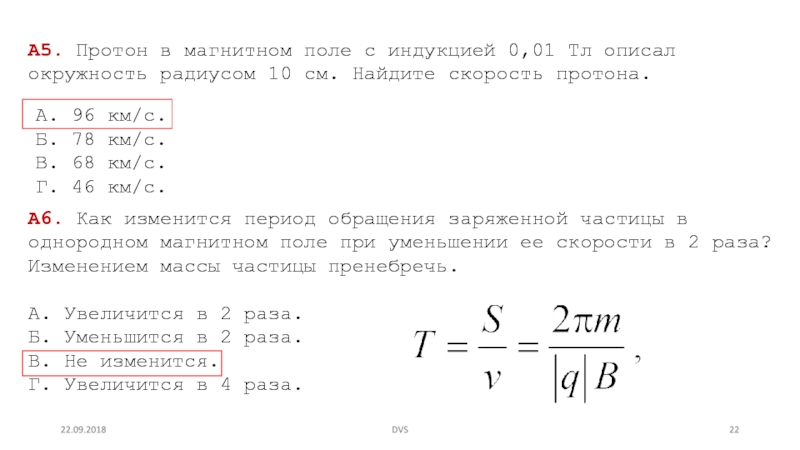

Слайд 22А5. Протон в магнитном поле с индукцией 0,01 Тл описал окружность
радиусом 10 см. Найдите скорость протона.
A. 96 км/с.
Б. 78 км/с.
B. 68 км/с.
Г. 46 км/с.
А6. Как изменится период обращения заряженной частицы в однородном магнитном поле при уменьшении ее скорости в 2 раза? Изменением массы частицы пренебречь.
A. Увеличится в 2 раза.
Б. Уменьшится в 2 раза.
B. Не изменится.
Г. Увеличится в 4 раза.
DVS
Слайд 23В1. Провод длиной 20 см, по которому течет ток 10 А,
перемещается в однородном магнитном поле с индукцией 0,7 Тл. Вектор индукции поля, направления перемещения проводника и ток взаимно перпендикулярны. Если проводник перемещается на 50 см, то сила Ампера совершает работу, модуль которой равен...
DVS

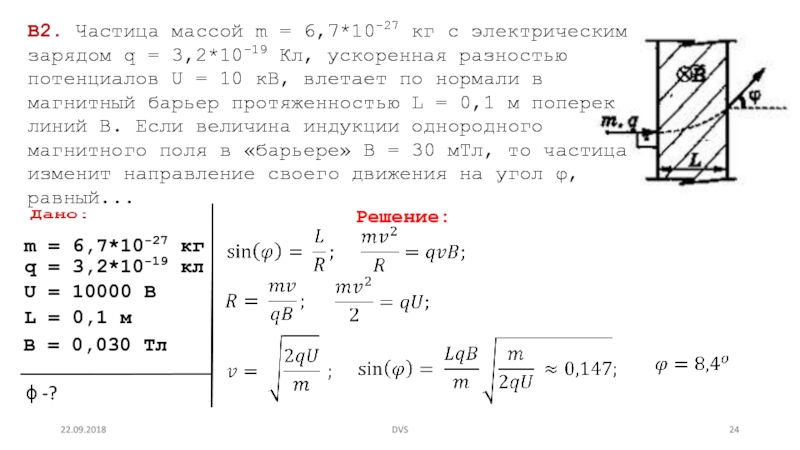

Слайд 24В2. Частица массой m = 6,7*10-27 кг с электрическим зарядом q
= 3,2*10-19 Кл, ускоренная разностью потенциалов U = 10 кВ, влетает по нормали в магнитный барьер протяженностью L = 0,1 м поперек линий В. Если величина индукции однородного магнитного поля в «барьере» В = 30 мТл, то частица изменит направление своего движения на угол φ, равный...
DVS
m = 6,7*10-27 кг
q = 3,2*10-19 кл
U = 10000 В
L = 0,1 м
В = 0,030 Тл
ϕ -?
Решение:
