Презентация, доклад Колебательный контур. Превращение энергии в колебательном контуре
Содержание
- 1. Презентация Колебательный контур. Превращение энергии в колебательном контуре
- 2. ОТКРЫТИЕ СВОБОДНЫХ ЭЛЕКТРИЧЕСКИХКОЛЕБАНИЙ??NNSSII Замыкали обкладки лейденской
- 3. Периодические или почти периодические изменения заряда, силы
- 4. Немецкий учёный. Занимался проблемами электродинамики, создал колебательный
- 5. Конденсатор
- 6. КонденсаторLCIIi-++++----+IIi+-Конденсатор перезарядилсяКонденсатор перезарядилсяКонденсатор разряжаетсяКонденсатор разряжаетсяКонденсатор перезаряжается током самоиндукции катушкиКонденсатор перезаряжается током самоиндукции катушкиНачальное состояниеКонденсатор заряжен
- 7. Слайд 7
- 8.
- 9.
- 10.
- 11. LCСистема, в которой могут осуществляться свободные электромагнитные колебания, называется колебательным контуром.
- 12. --+++-LLLLLCCCCCqqqII

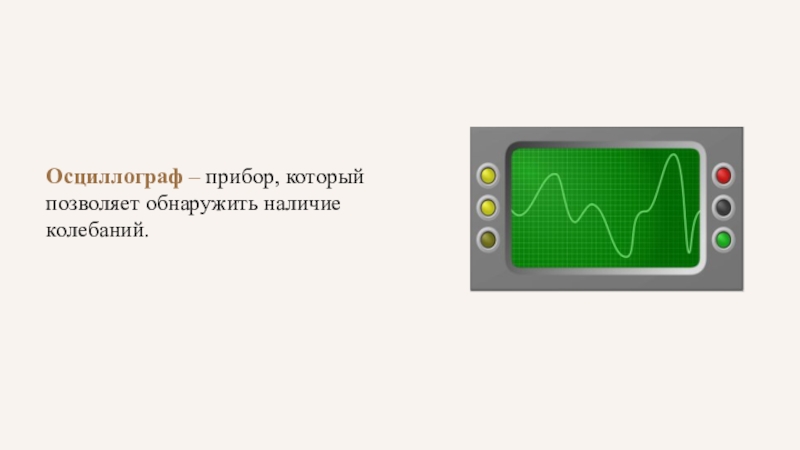

- 13. Осциллограф – прибор, который позволяет обнаружить наличие колебаний.
- 14. Электронно-лучевая трубка осциллографа Горизонтальные отклоняющиеся пластиныВертикальныеотклоняющиеся пластиныПодогревательАнодМодуляторКатодЛюминесцентный экран

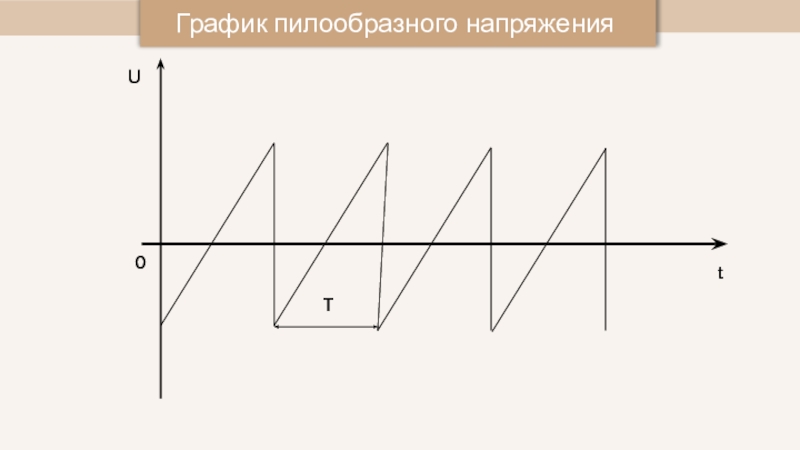

- 15. tUT График пилообразного напряжения0
- 16. Горизонтальные отклоняющиеся пластиныВертикальныеотклоняющиеся пластиныПодогревательАнодМодуляторКатодЛюминесцентный экран
- 17. tU График напряжения, подаваемого на вертикально отклоняющие пластины трубки0

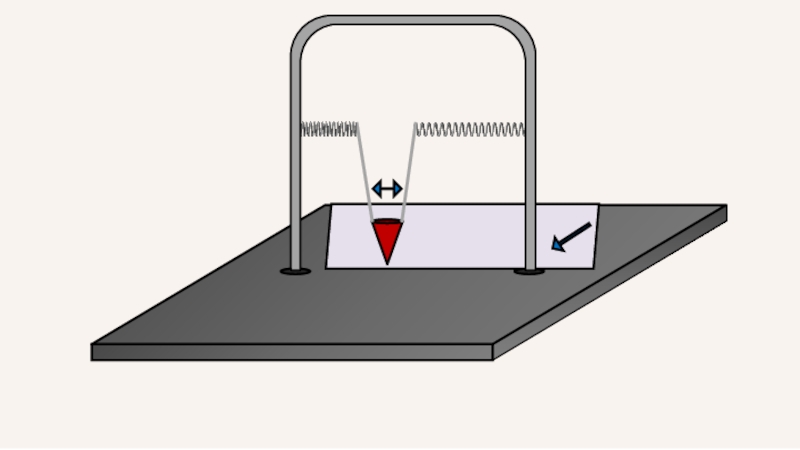

- 18. Слайд 18

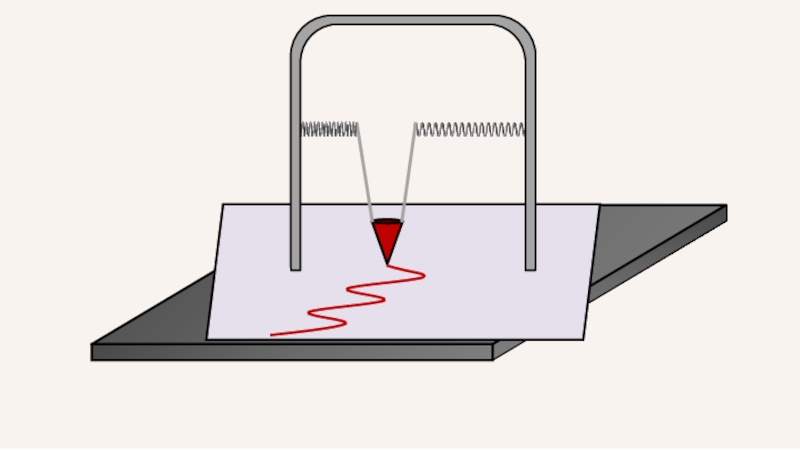

- 19. Слайд 19
- 20. Слайд 20
- 21. Свободными колебаниями называются колебания, которые возникают в
- 22. Электромагнитные колебания — это периодические изменения со
- 23. Вынужденные электромагнитные колебания – это колебания, которые возникают в цепи под действием внешней периодической электродвижущей силы.LCRq-q+-12 K
- 24. 12q-q+++--- где q — заряд конденсатора;С — его электроёмкость. – энергия электрического поля конденсатора
- 25. 12q-q+++--- – энергия магнитного поля катушкигде I — сила переменного тока; L — индуктивность катушки.

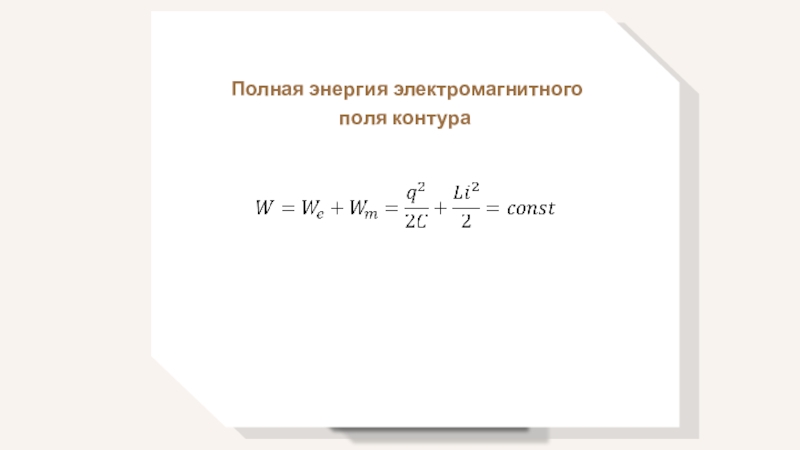

- 26. Полная энергия электромагнитного поля контура
- 27. RLCВ момент, когда конденсатор полностью разрядится, энергия
- 28. В колебательном контуре энергия электрического поля заряженного конденсатора периодически превращается в энергию магнитного поля тока.
- 29. 0 0iiiImIm+++++0qQmQmqq0
- 30. СВОБОДНЫЕ КОЛЕБАНИЯМЕХАНИЧЕСКИЕЭЛЕКТРИЧЕСКИЕИзменяются периодически: координата скорость потенциальная
- 31. --+++-LLLLLCCCCCq-qqII
- 32. --+++-LLLLLCCCCCqqqII
- 33. --+q iit=0 - ++-

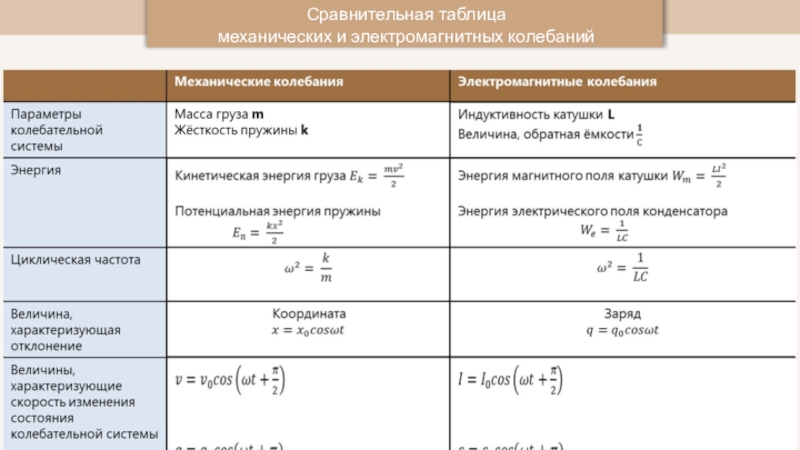

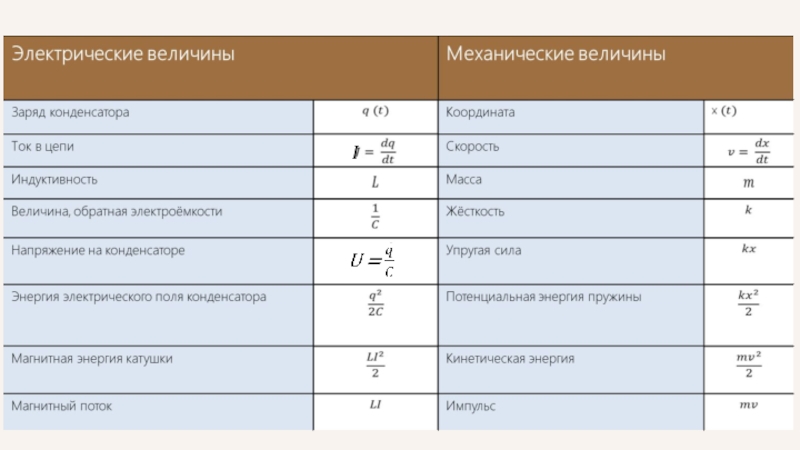

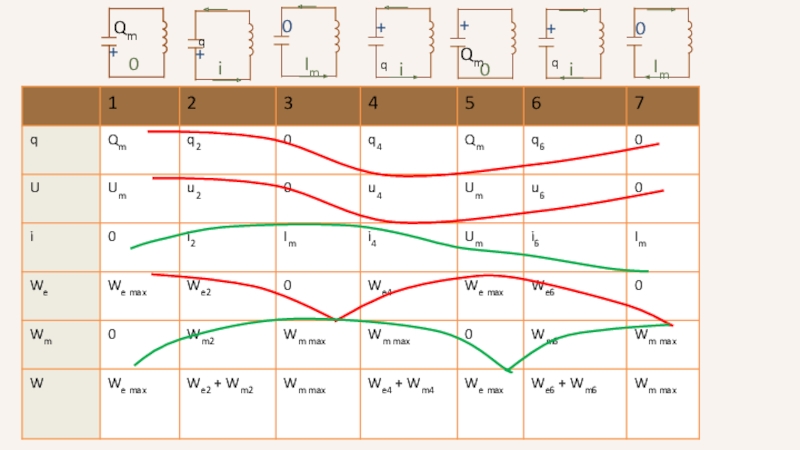

- 34. Сравнительная таблица механических и электромагнитных колебаний
- 35. I

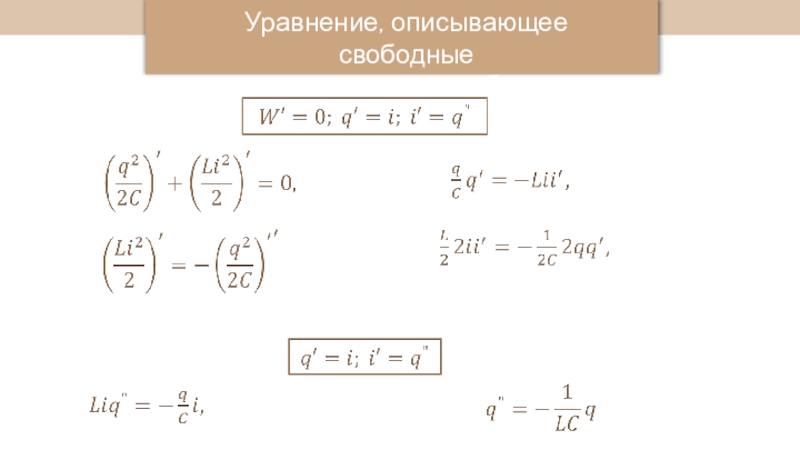

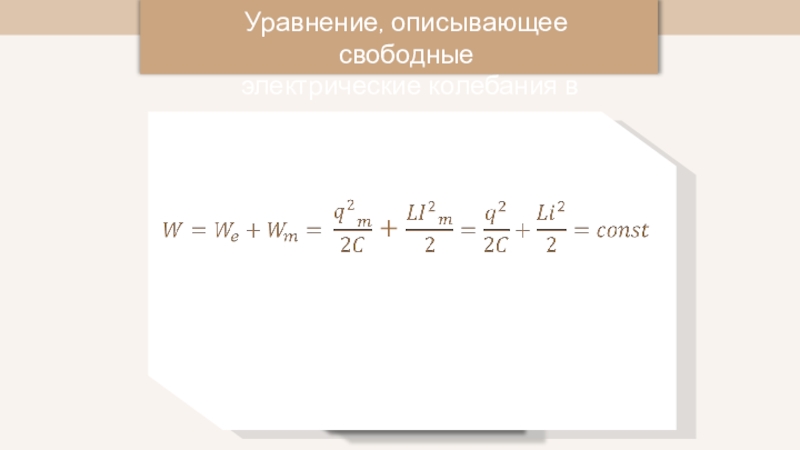

- 36. Уравнение, описывающее свободные электрические колебания в контуре+
- 37. Уравнение, описывающее свободные электрические колебания в контуре
- 38. Физический смысл полученного уравнения состоит в том,
- 39. LCq
- 40. – циклическая частота пружинного маятника – циклическая частота свободных электрических колебаний
- 41. Период свободных колебаний в электромагнитном контуре: Период колебаний груза на пружине:

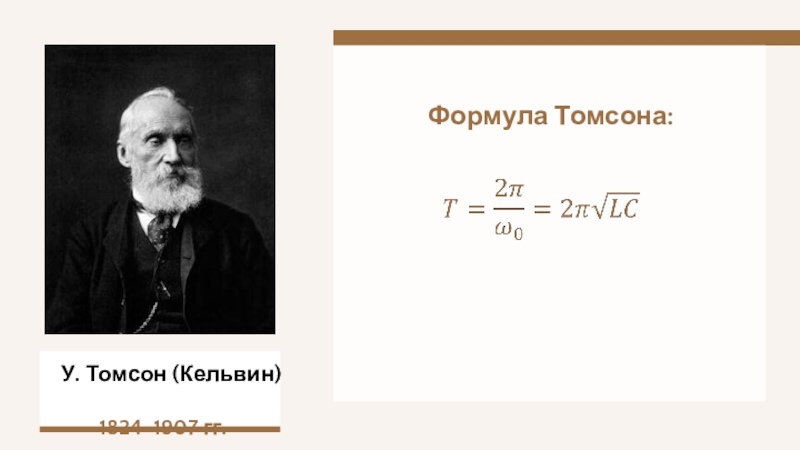

- 42. У. Томсон (Кельвин) 1824–1907 гг. Формула Томсона:

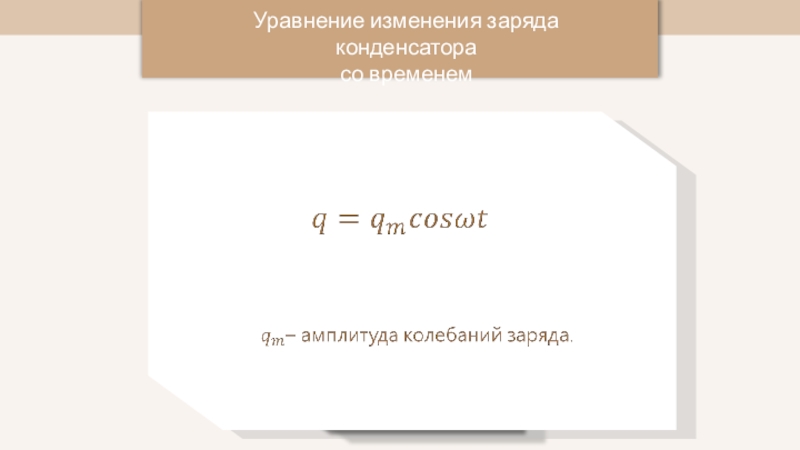

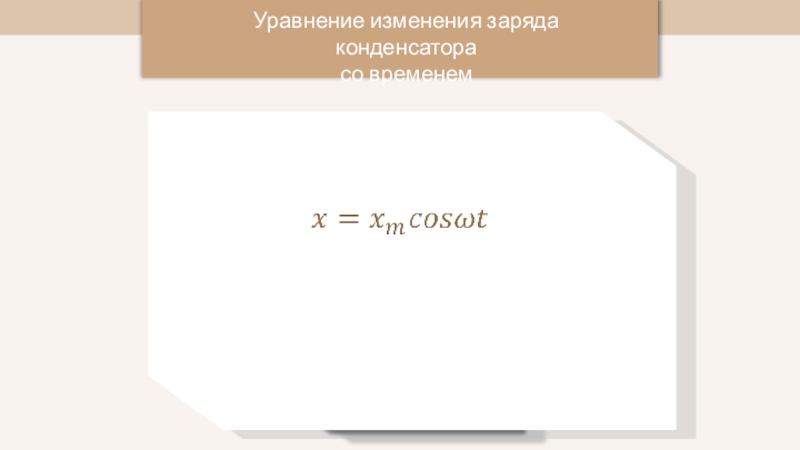

- 43. Уравнение изменения заряда конденсатора со временем
- 44. Уравнение изменения заряда конденсатора со временем

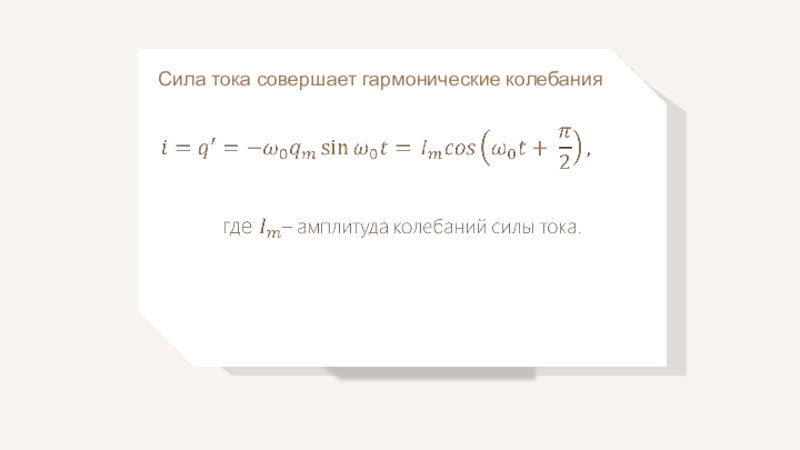

- 45. Сила тока совершает гармонические колебания
- 46. q, i iq
- 47. Задача. Колебательный контур состоит из катушки индуктивности
- 48. Дано:Найти: Какую информацию о колебаниях заряда в контуре можно получить из этого уравнения?Решение:

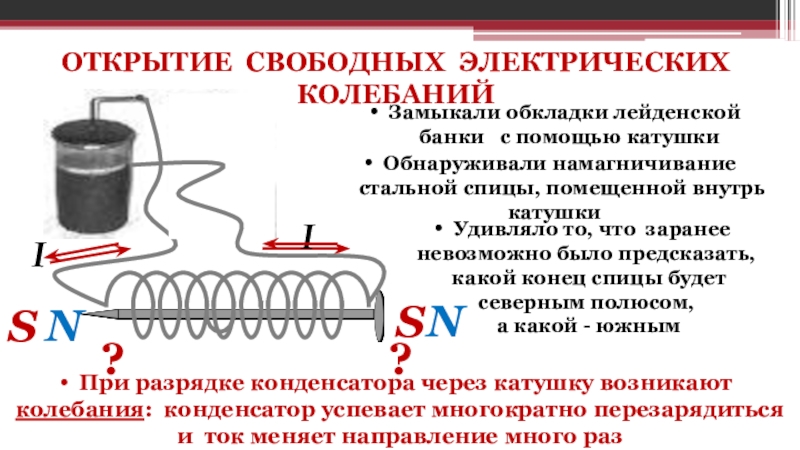

ОТКРЫТИЕ СВОБОДНЫХ ЭЛЕКТРИЧЕСКИХКОЛЕБАНИЙ??NNSSII Замыкали обкладки лейденской банки с помощью катушки Обнаруживали намагничивание стальной спицы, помещенной внутрь катушки Удивляло то, что заранее невозможно было предсказать, какой конец спицы будет северным полюсом, а какой
Слайд 2ОТКРЫТИЕ СВОБОДНЫХ ЭЛЕКТРИЧЕСКИХ
КОЛЕБАНИЙ
?
?
N
N
S
S
I
I
Замыкали обкладки лейденской
банки с
помощью катушки
Обнаруживали намагничивание
стальной спицы, помещенной внутрь катушки
Удивляло то, что заранее
невозможно было предсказать,
какой конец спицы будет
северным полюсом,
а какой - южным

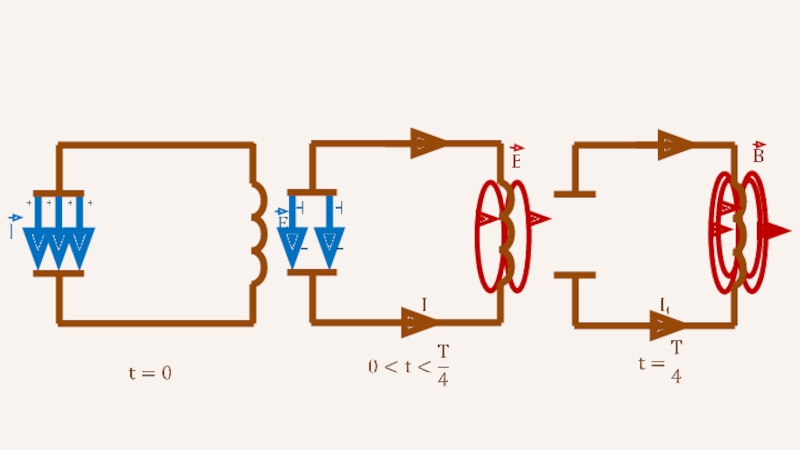

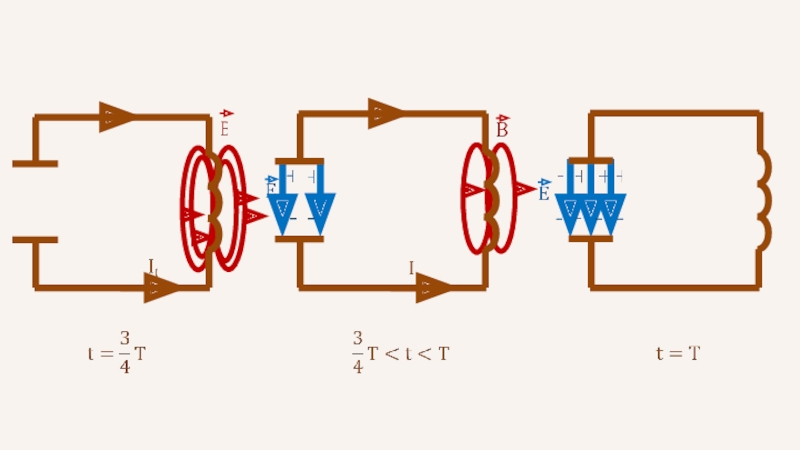

При разрядке конденсатора через катушку возникают колебания: конденсатор успевает многократно перезарядиться и ток меняет направление много раз
Слайд 3

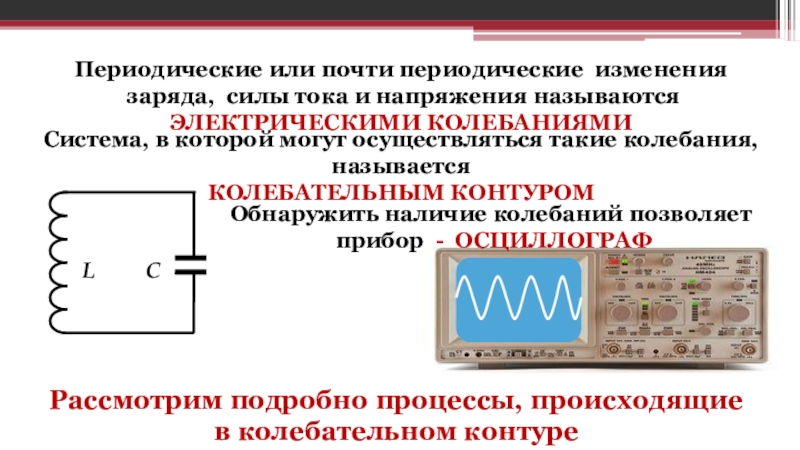

Периодические или почти периодические изменения
заряда, силы тока и напряжения называются
ЭЛЕКТРИЧЕСКИМИ
КОЛЕБАНИЯМИ
Система, в которой могут осуществляться такие колебания,
называется
КОЛЕБАТЕЛЬНЫМ КОНТУРОМ
L
C
Обнаружить наличие колебаний позволяет
прибор - ОСЦИЛЛОГРАФ
Рассмотрим подробно процессы, происходящие
в колебательном контуре
Слайд 4
Немецкий учёный. Занимался проблемами электродинамики, создал колебательный контур, состоящий из индуктивности
и ёмкости.
Гельмгольц Герман Людвиг
1821–1894 гг.
Слайд 6

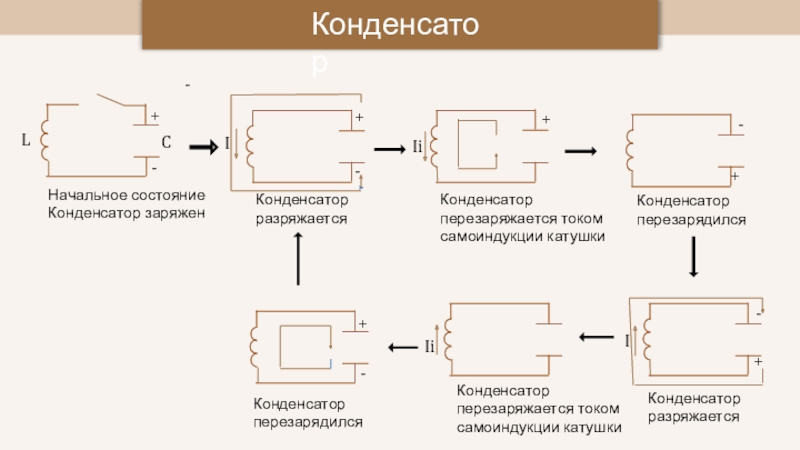

Конденсатор
L
C
I
Ii
-
+
+
+
+
-
-
-
-
+
I
Ii
+
-
Конденсатор перезарядился
Конденсатор перезарядился
Конденсатор разряжается
Конденсатор разряжается
Конденсатор перезаряжается током самоиндукции катушки
Конденсатор перезаряжается током
самоиндукции катушки
Начальное состояние
Конденсатор заряжен
Слайд 11
L
C

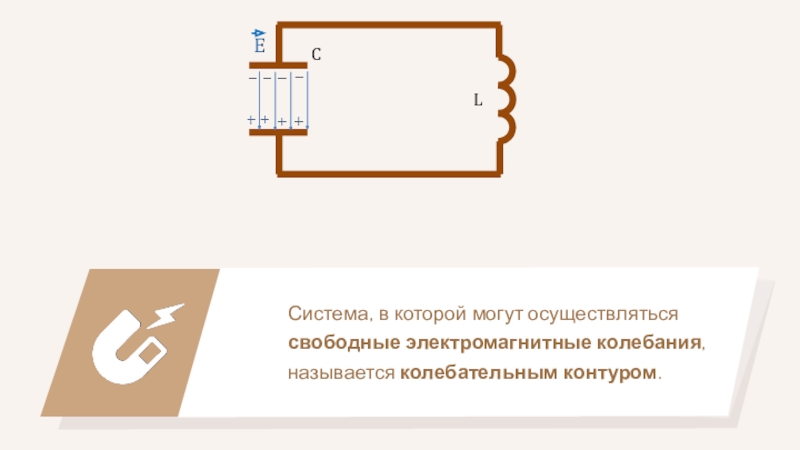

Система, в которой могут осуществляться свободные электромагнитные колебания, называется колебательным контуром.
Слайд 14

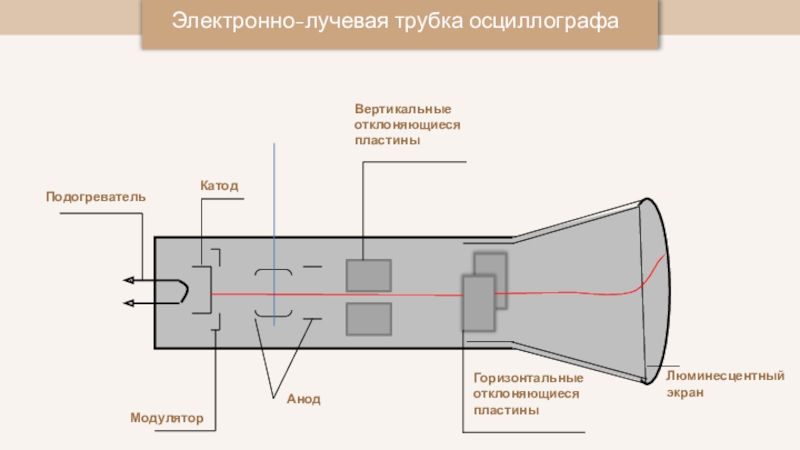

Электронно-лучевая трубка осциллографа
Горизонтальные
отклоняющиеся
пластины
Вертикальные
отклоняющиеся
пластины
Подогреватель
Анод
Модулятор
Катод
Люминесцентный
экран

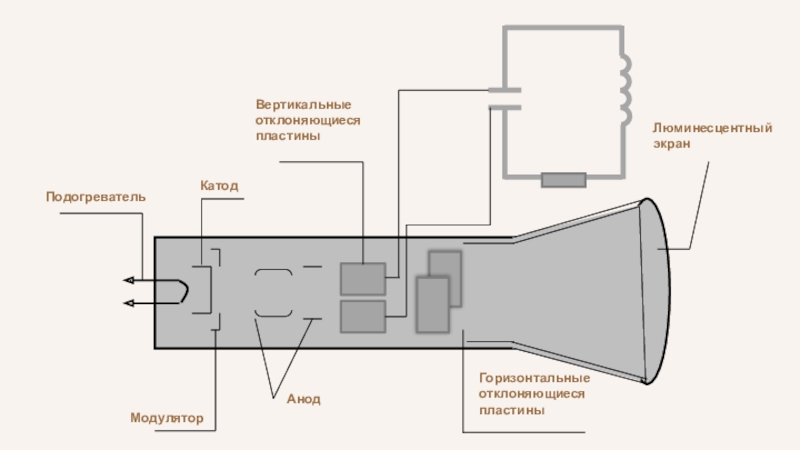

Слайд 16
Горизонтальные
отклоняющиеся
пластины
Вертикальные
отклоняющиеся
пластины
Подогреватель
Анод
Модулятор
Катод
Люминесцентный
экран

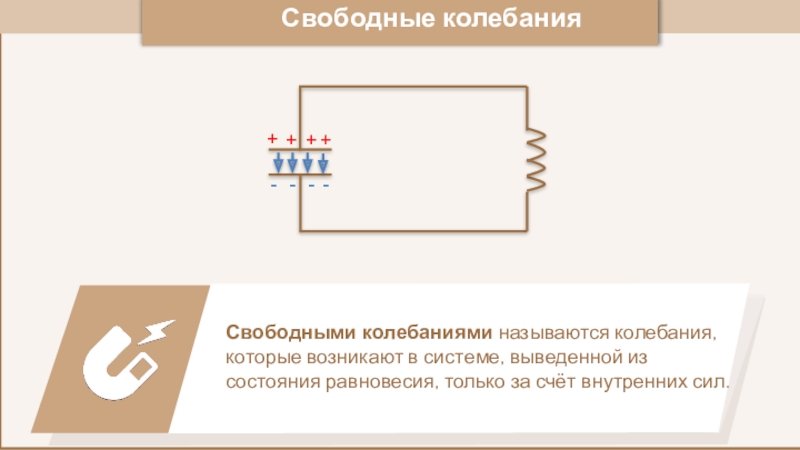

Слайд 21
Свободными колебаниями называются колебания,
которые возникают в системе, выведенной из
состояния
равновесия, только за счёт внутренних сил.
Свободные колебания
+
-
-
-
-
+
+
+
Слайд 22

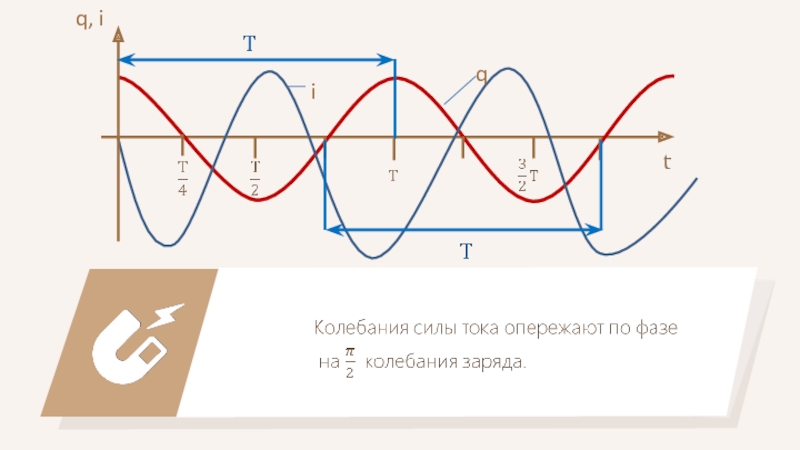

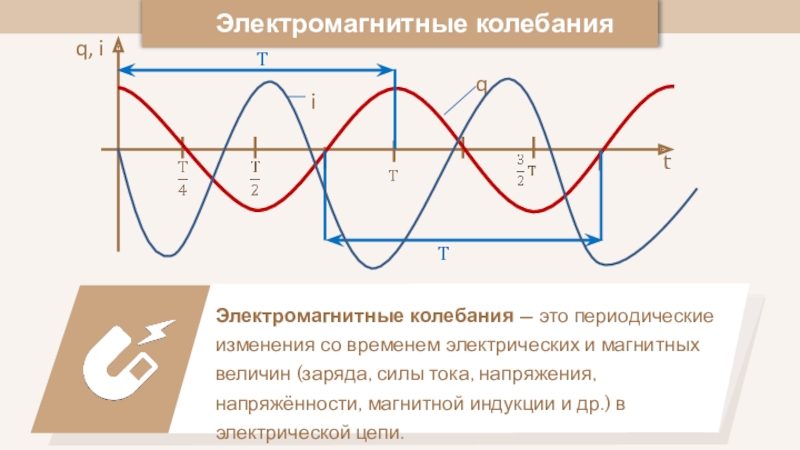

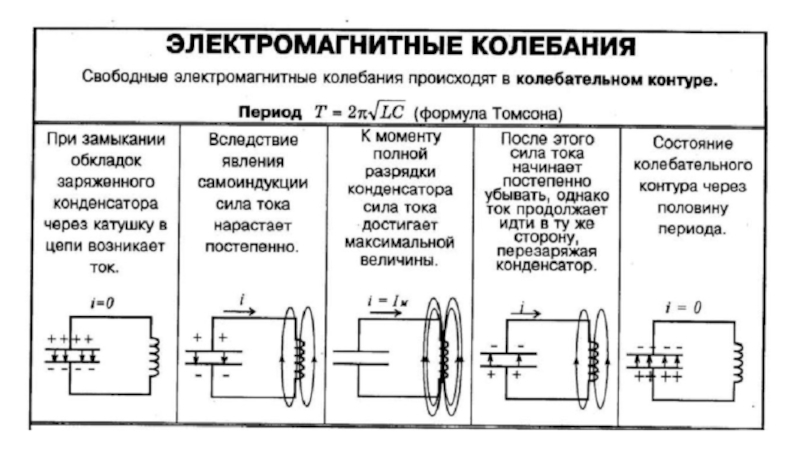

Электромагнитные колебания — это периодические изменения со временем электрических и магнитных
величин (заряда, силы тока, напряжения, напряжённости, магнитной индукции и др.) в электрической цепи.
q, i
i
q
T
T
Электромагнитные колебания
Слайд 23

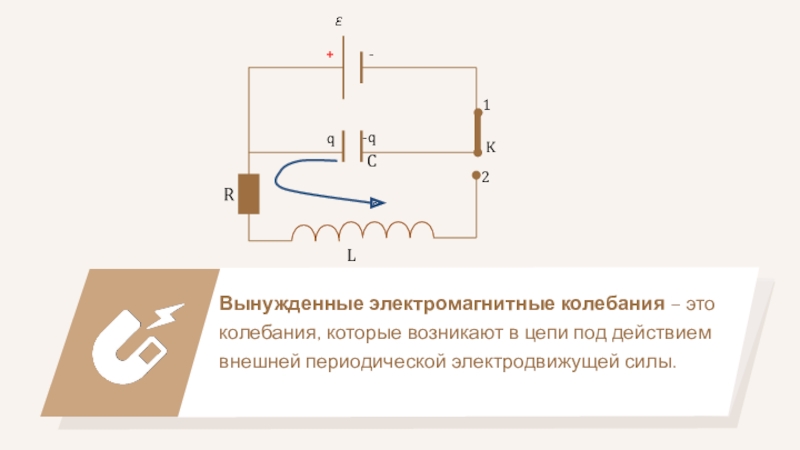

Вынужденные электромагнитные колебания – это колебания, которые возникают в цепи под
действием внешней периодической электродвижущей силы.
L
C
R
q
-q
+
-
1
2
K

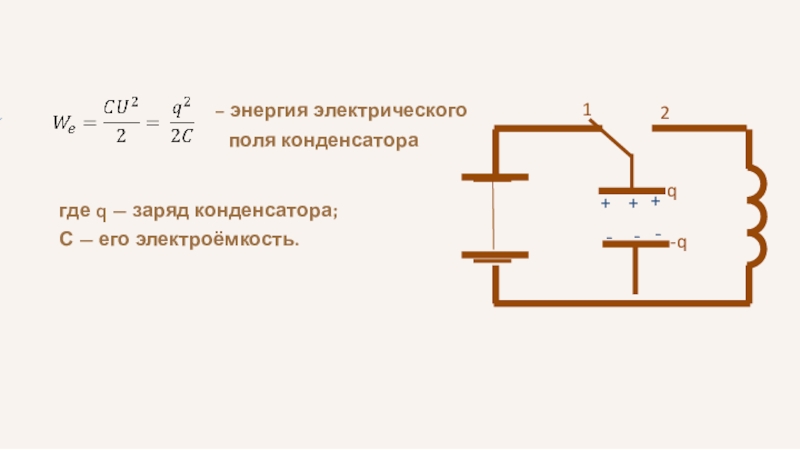

Слайд 24
1
2
q
-q
+
+
+
-
-
-
где q — заряд конденсатора;
С — его электроёмкость.
– энергия электрического
поля конденсатора
Слайд 25
1
2
q
-q
+
+
+
-
-
-

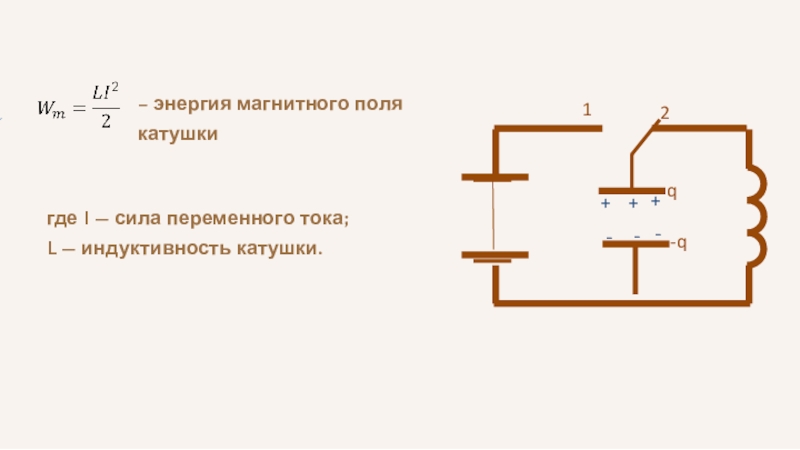

– энергия магнитного поля катушки
где I — сила переменного тока;
L — индуктивность катушки.

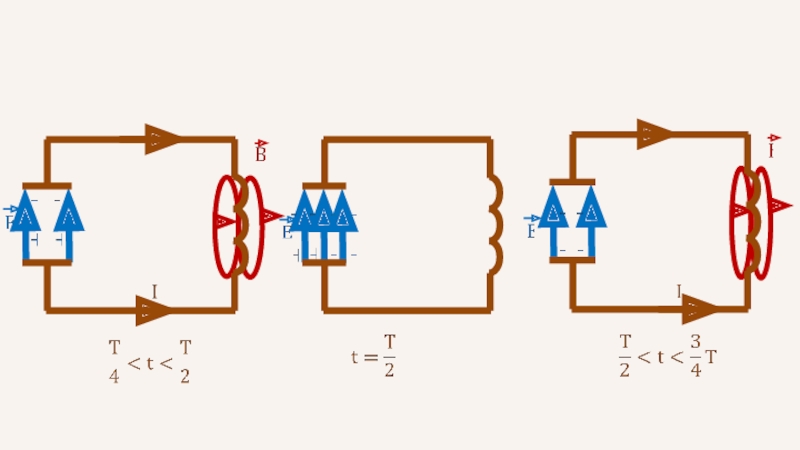

Слайд 27
R
L
C
В момент, когда конденсатор полностью разрядится, энергия электрического поля станет равной
нулю. Энергия же магнитного поля тока, согласно закону сохранения энергии, будет максимальной. В этот момент сила тока также достигнет максимального значения.

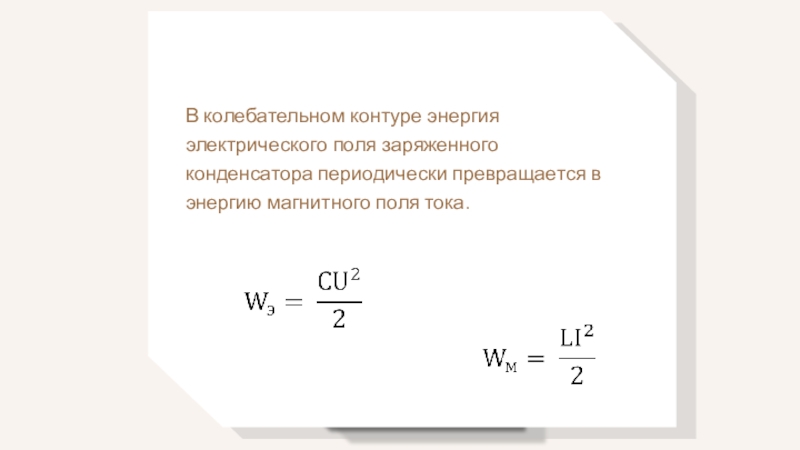

Слайд 28
В колебательном контуре энергия электрического поля заряженного конденсатора периодически превращается в
энергию магнитного поля тока.

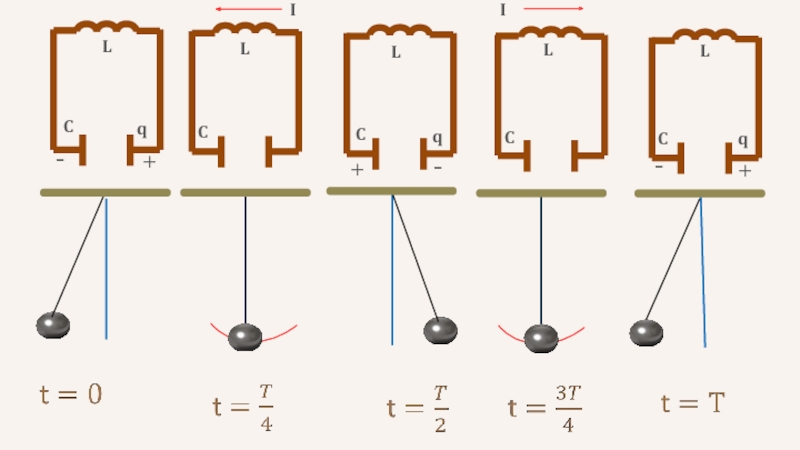

Слайд 30
СВОБОДНЫЕ КОЛЕБАНИЯ
МЕХАНИЧЕСКИЕ
ЭЛЕКТРИЧЕСКИЕ
Изменяются периодически:
координата
скорость
потенциальная энергия
кинетическая энергия
Изменяются периодически:
заряд
сила тока
энергия электрического поля
энергия магнитного поля
сила тока
энергия электрического поля
энергия магнитного поля
Совершаются
математическим маятником
пружинным маятником
Совершаются
в колебательном контуре

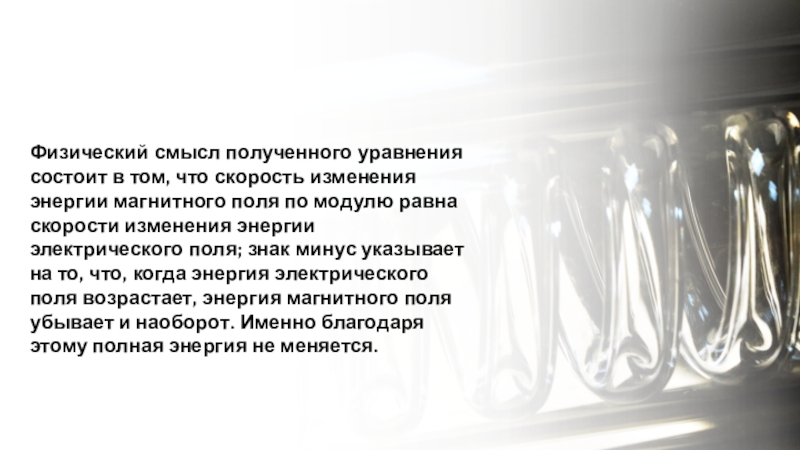

Слайд 38Физический смысл полученного уравнения состоит в том, что скорость изменения энергии
магнитного поля по модулю равна скорости изменения энергии электрического поля; знак минус указывает на то, что, когда энергия электрического поля возрастает, энергия магнитного поля убывает и наоборот. Именно благодаря этому полная энергия не меняется.
Слайд 40

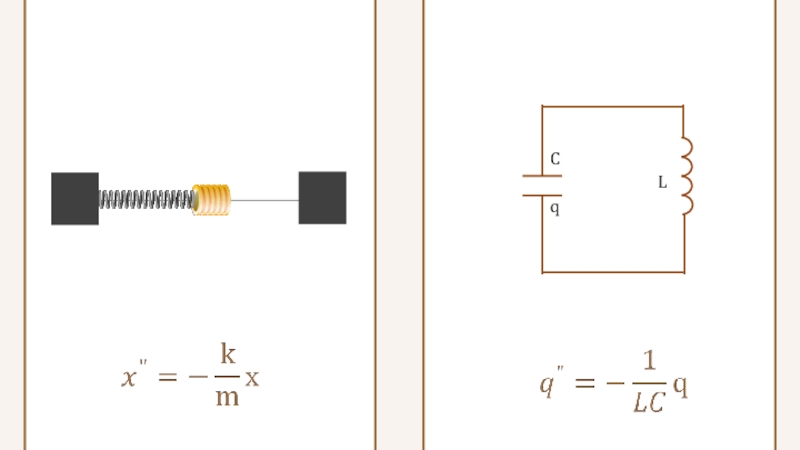

– циклическая частота
пружинного маятника
– циклическая частота
свободных электрических колебаний
Слайд 47
Задача. Колебательный контур состоит из катушки индуктивности и конденсатора.
Индуктивность катушки
уменьшили от 32 мГн до 4 мГн. Как и во сколько раз изменится в результате этого период электромагнитных колебаний в контуре?
Дано:
Решение:
Ответ: в 4 раза увеличится период колебаний,
соответственно в 4 раза уменьшится частота колебаний .
Слайд 48
Дано:

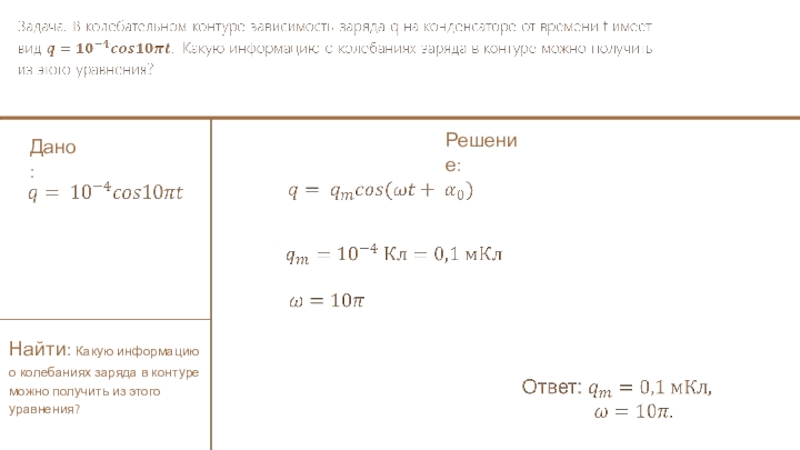

Найти: Какую информацию о колебаниях заряда в контуре можно получить из
этого уравнения?
Решение:
