Презентация, доклад по физике на тему Магнитное поле

Содержание

Опыт ЭрстедаВ 1820 году датский ученый Ханс Кристиан Эрстед впервые обнаружил взаимодействие проводника с током и магнитной стрелки. Этот опыт навел на мысль о существовании магнитного поля

Слайд 1Магнитное поле

Магнитное поле

Слайд 2Опыт Эрстеда
В 1820 году датский ученый Ханс Кристиан Эрстед впервые обнаружил

взаимодействие проводника с током и магнитной стрелки.
Этот опыт навел на мысль о существовании магнитного поля
Опыт ЭрстедаВ 1820 году датский ученый Ханс Кристиан Эрстед впервые обнаружил взаимодействие проводника с током и магнитной

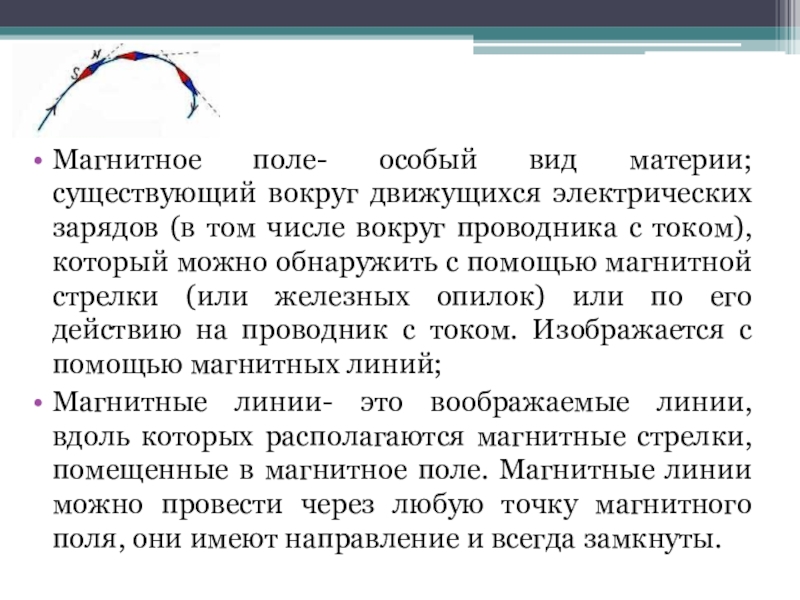

Слайд 3Магнитное поле- особый вид материи; существующий вокруг движущихся электрических зарядов (в том

числе вокруг проводника с током), который можно обнаружить с помощью магнитной стрелки (или железных опилок) или по его действию на проводник с током. Изображается с помощью магнитных линий;
Магнитные линии- это воображаемые линии, вдоль которых располагаются магнитные стрелки, помещенные в магнитное поле. Магнитные линии можно провести через любую точку магнитного поля, они имеют направление и всегда замкнуты.
Магнитное поле- особый вид материи; существующий вокруг движущихся электрических зарядов (в том числе вокруг проводника с током),

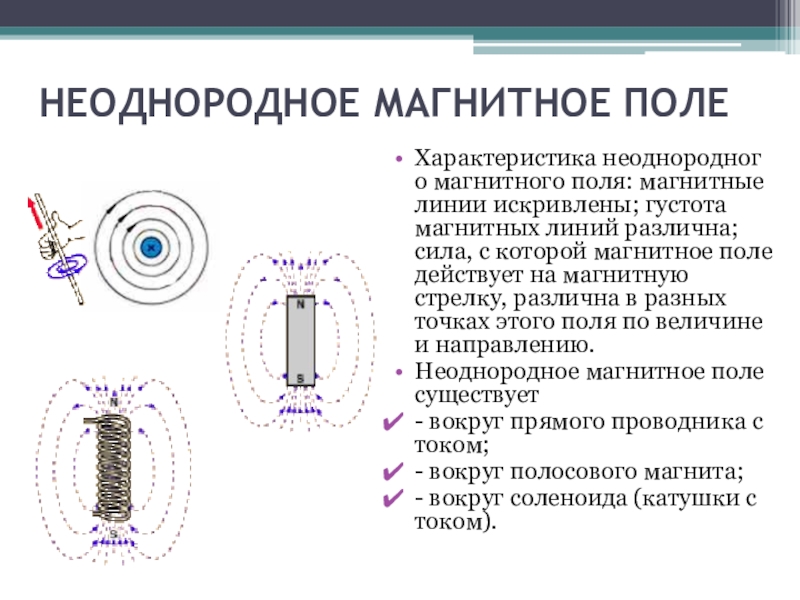

Слайд 4НЕОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕ
Характеристика неоднородного магнитного поля: магнитные линии искривлены; густота магнитных линий

различна; сила, с которой магнитное поле действует на магнитную стрелку, различна в разных точках этого поля по величине и направлению.
Неоднородное магнитное поле существует
- вокруг прямого проводника с током;
- вокруг полосового магнита;
- вокруг соленоида (катушки с током).

НЕОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕХарактеристика неоднородного магнитного поля: магнитные линии искривлены; густота магнитных линий различна; сила, с которой магнитное поле

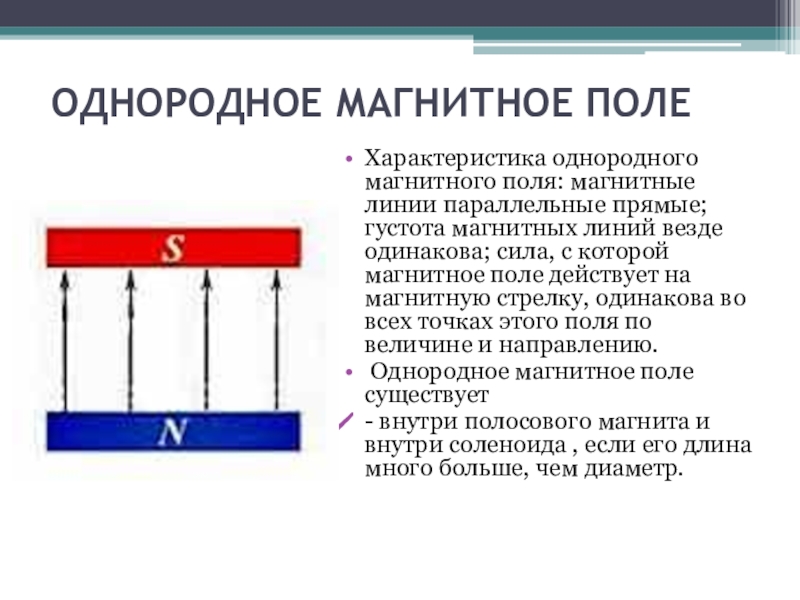

Слайд 5ОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕ
Характеристика однородного магнитного поля: магнитные линии параллельные прямые; густота магнитных

линий везде одинакова; сила, с которой магнитное поле действует на магнитную стрелку, одинакова во всех точках этого поля по величине и направлению.
 Однородное магнитное поле существует
- внутри полосового магнита и внутри соленоида , если его длина много больше, чем диаметр.
ОДНОРОДНОЕ МАГНИТНОЕ ПОЛЕХарактеристика однородного магнитного поля: магнитные линии параллельные прямые; густота магнитных линий везде одинакова; сила, с которой

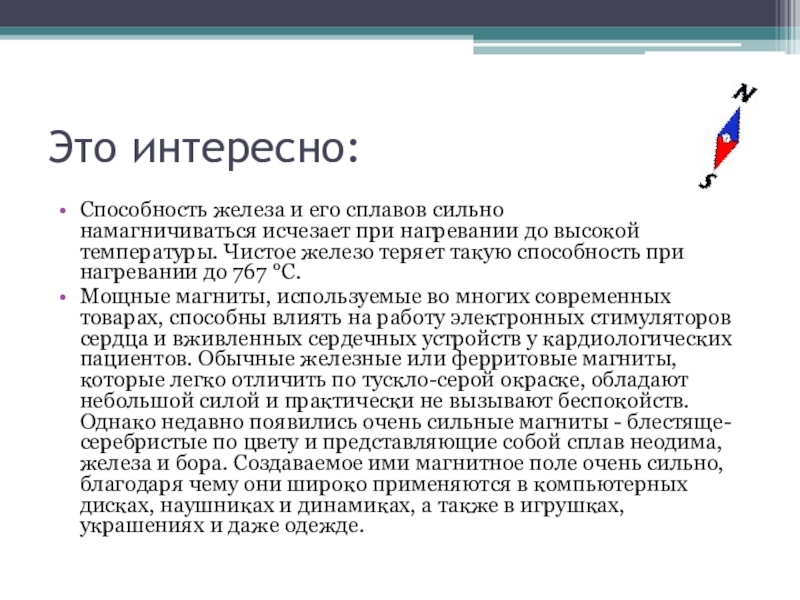

Слайд 6Это интересно:
Способность железа и его сплавов сильно намагничиваться исчезает при нагревании до высокой

температуры. Чистое железо теряет такую способность при нагревании до 767 °С.
Мощные магниты, используемые во многих современных товарах, способны влиять на работу электронных стимуляторов сердца и вживленных сердечных устройств у кардиологических пациентов. Обычные железные или ферритовые магниты, которые легко отличить по тускло-серой окраске, обладают небольшой силой и практически не вызывают беспокойств.  Однако недавно появились очень сильные магниты - блестяще-серебристые по цвету и представляющие собой сплав неодима, железа и бора. Создаваемое ими магнитное поле очень сильно, благодаря чему они широко применяются в компьютерных дисках, наушниках и динамиках, а также в игрушках, украшениях и даже одежде.

Это интересно:Способность железа и его сплавов сильно намагничиваться исчезает при нагревании до высокой температуры. Чистое железо теряет такую способность

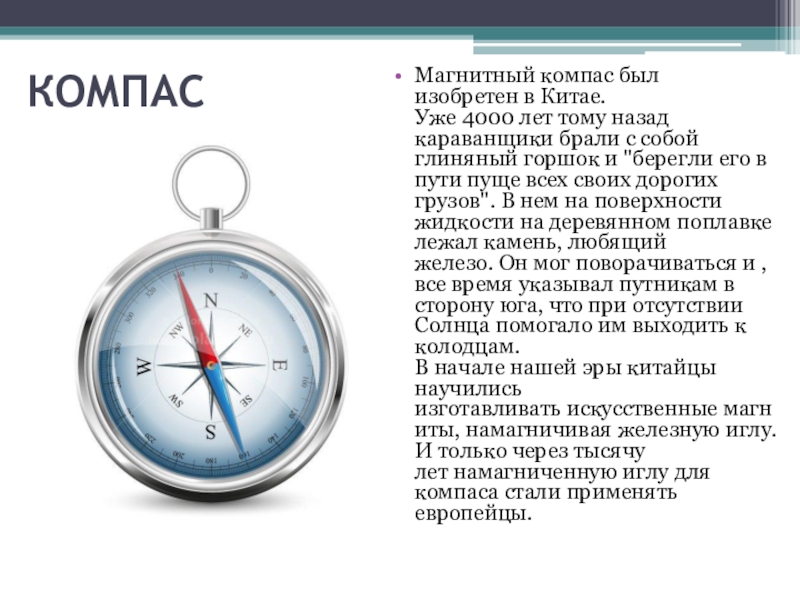

Слайд 7КОМПАС
Магнитный компас был изобретен в Китае.  Уже 4000 лет тому назад караванщики брали с собой

глиняный горшок и "берегли его в пути пуще всех своих дорогих грузов". В нем на поверхности жидкости на деревянном поплавке лежал камень, любящий железо. Он мог поворачиваться и , все время указывал путникам в сторону юга, что при отсутствии Солнца помогало им выходить к колодцам. В начале нашей эры китайцы научились изготавливать искусственные магниты, намагничивая железную иглу. И только через тысячу лет намагниченную иглу для компаса стали применять европейцы.
КОМПАСМагнитный компас был изобретен в Китае.  Уже 4000 лет тому назад караванщики брали с собой глиняный горшок и

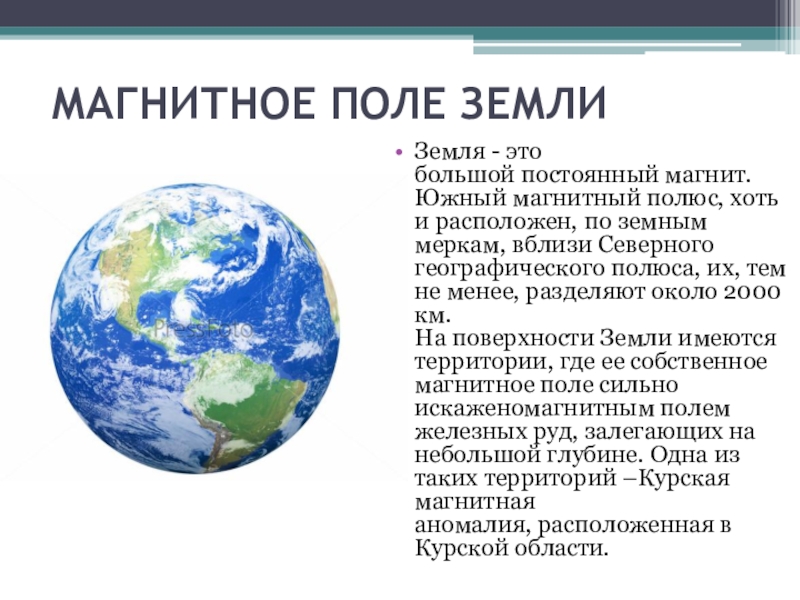

Слайд 8МАГНИТНОЕ ПОЛЕ ЗЕМЛИ
Земля - это большой постоянный магнит. Южный магнитный полюс, хоть и

расположен, по земным меркам, вблизи Северного географического полюса, их, тем не менее, разделяют около 2000 км. На поверхности Земли имеются территории, где ее собственное магнитное поле сильно искаженомагнитным полем железных руд, залегающих на небольшой глубине. Одна из таких территорий –Курская магнитная аномалия, расположенная в Курской области.
МАГНИТНОЕ ПОЛЕ ЗЕМЛИЗемля - это большой постоянный магнит. Южный магнитный полюс, хоть и расположен, по земным меркам, вблизи

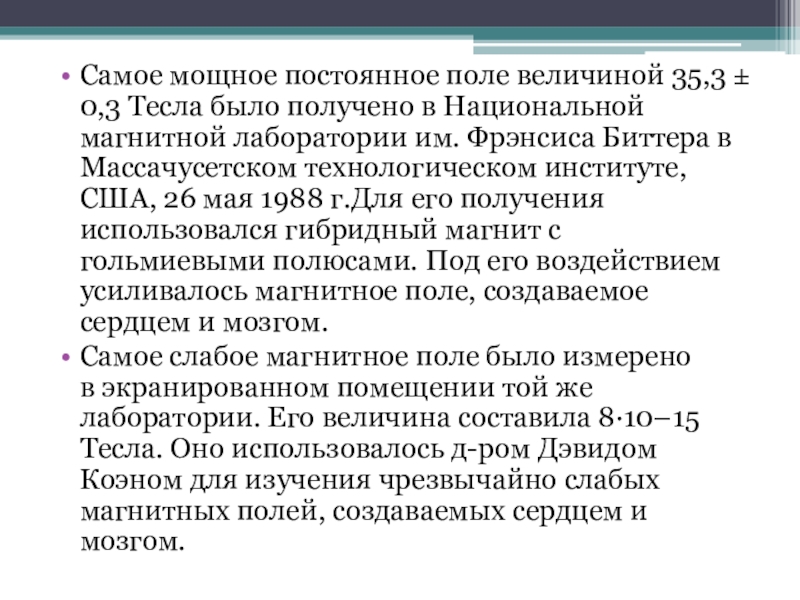

Слайд 9Самое мощное постоянное поле величиной 35,3 ± 0,3 Тесла было получено в

Национальной магнитной лаборатории им. Фрэнсиса Биттера в Массачусетском технологическом институте, США, 26 мая 1988 г.Для его получения использовался гибридный магнит с гольмиевыми полюсами. Под его воздействием усиливалось магнитное поле, создаваемое сердцем и мозгом.
Самое слабое магнитное поле было измерено в экранированном помещении той же лаборатории. Его величина составила 8·10–15 Тесла. Оно использовалось д-ром Дэвидом Коэном для изучения чрезвычайно слабых магнитных полей, создаваемых сердцем и мозгом.

Самое мощное постоянное поле величиной 35,3 ± 0,3 Тесла было получено в Национальной магнитной лаборатории им. Фрэнсиса Биттера

Слайд 10Тест
№1. При каком условии магнитное поле появляется вокруг проводника?
А. Когда в

проводнике возникает электрический ток.
Б. Когда проводник складывают вдвое.
В. Когда проводник нагревают.

Тест№1. При каком условии магнитное поле появляется вокруг проводника?А. Когда в проводнике возникает электрический ток.Б. Когда проводник

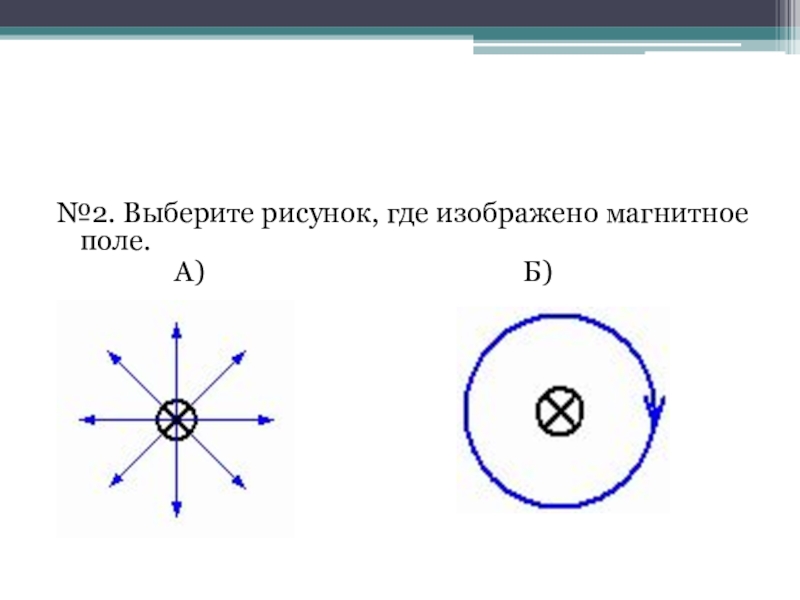

Слайд 11№2. Выберите рисунок, где изображено магнитное поле.

А) Б)
№2. Выберите рисунок, где изображено магнитное поле.         А)

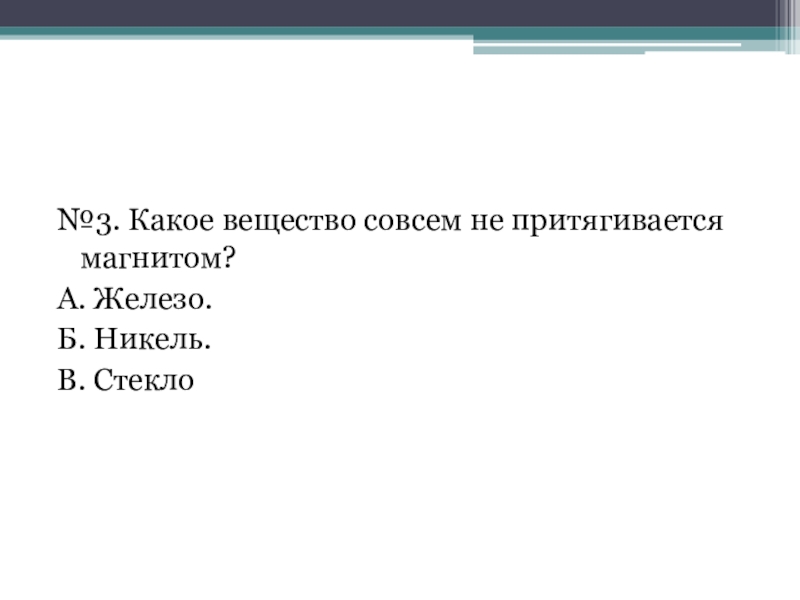

Слайд 12№3. Какое вещество совсем не притягивается магнитом?
А. Железо.
Б. Никель.
В. Стекло

№3. Какое вещество совсем не притягивается магнитом?А. Железо. Б. Никель. В. Стекло

Слайд 13№4. Рамка с током в магнитном поле поворачивается. В каком приборе

используется это явление?
А. Лазерный диск.
Б. Амперметр.
В. Электромагнит.

№4. Рамка с током в магнитном поле поворачивается. В каком приборе используется это явление?А. Лазерный диск. Б. Амперметр.В.

Слайд 14№5. Какие вещества сильнее притягиваются
магнитом: 1) железо, 2) никель, 3) дерево?


А. 1.
Б.1, 2, 3.
В. 1, 2 .

№5. Какие вещества сильнее притягиваютсямагнитом: 1) железо, 2) никель, 3) дерево? А. 1.

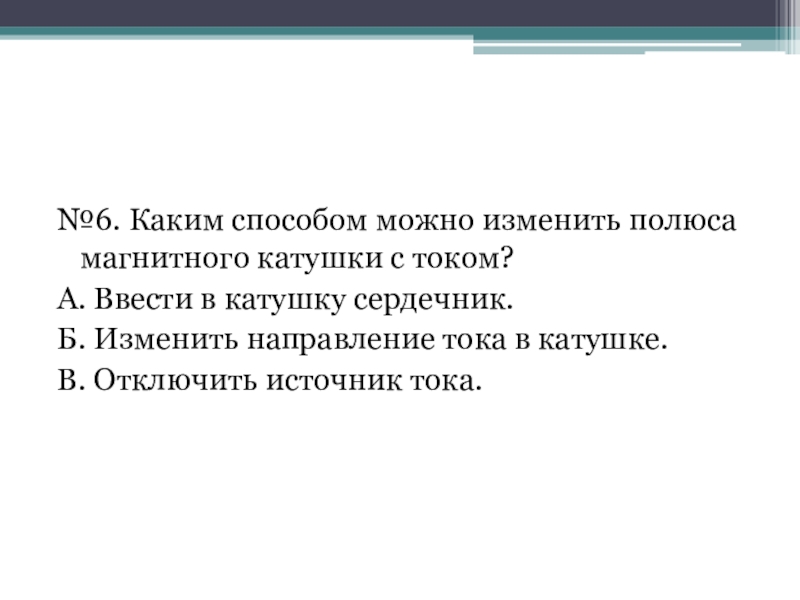

Слайд 15№6. Каким способом можно изменить полюса магнитного катушки с током?
А. Ввести

в катушку сердечник.
Б. Изменить направление тока в катушке.
В. Отключить источник тока.
№6. Каким способом можно изменить полюса магнитного катушки с током?А. Ввести в катушку сердечник.Б. Изменить направление тока

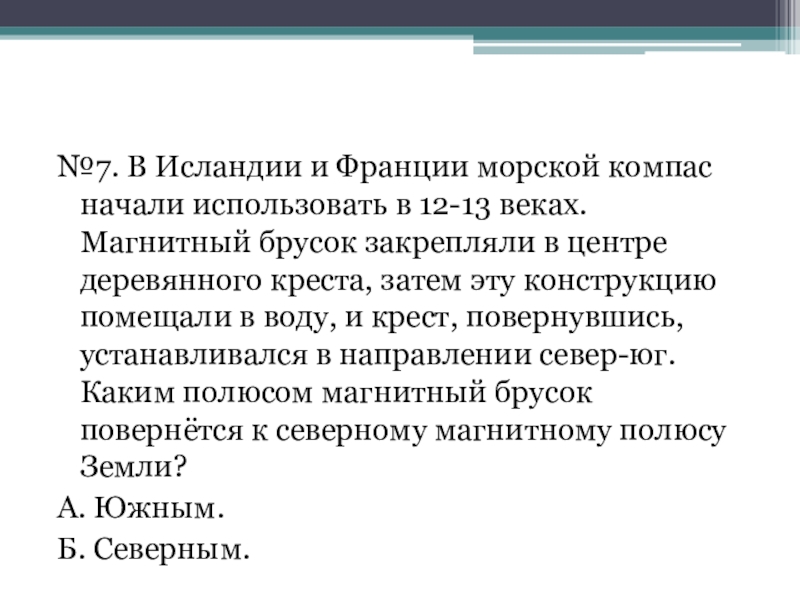

Слайд 16№7. В Исландии и Франции морской компас начали использовать в 12-13

веках. Магнитный брусок закрепляли в центре деревянного креста, затем эту конструкцию помещали в воду, и крест, повернувшись, устанавливался в направлении север-юг. Каким полюсом магнитный брусок повернётся к северному магнитному полюсу Земли?
А. Южным.
Б. Северным.
№7. В Исландии и Франции морской компас начали использовать в 12-13 веках. Магнитный брусок закрепляли в центре

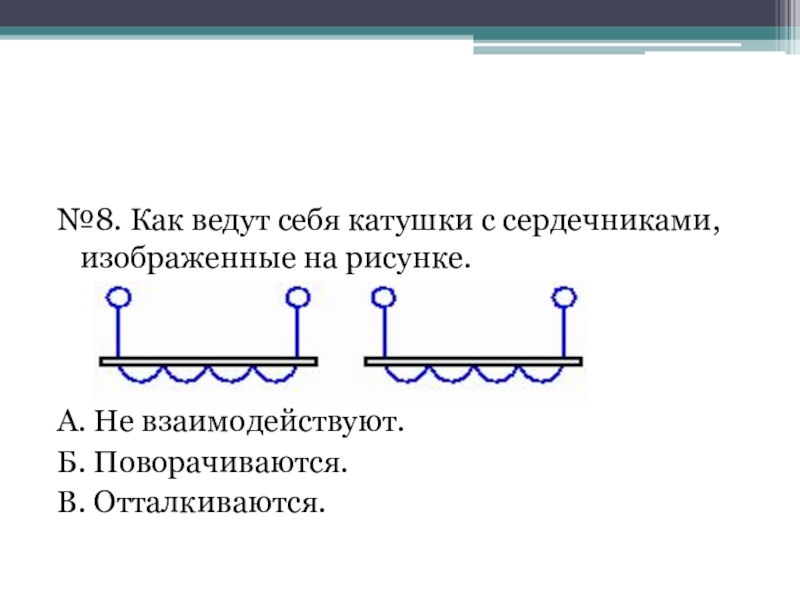

Слайд 17№8. Как ведут себя катушки с сердечниками, изображенные на рисунке.



А. Не

взаимодействуют.
Б. Поворачиваются.
В. Отталкиваются.
№8. Как ведут себя катушки с сердечниками, изображенные на рисунке.А. Не взаимодействуют.Б. Поворачиваются.В. Отталкиваются.

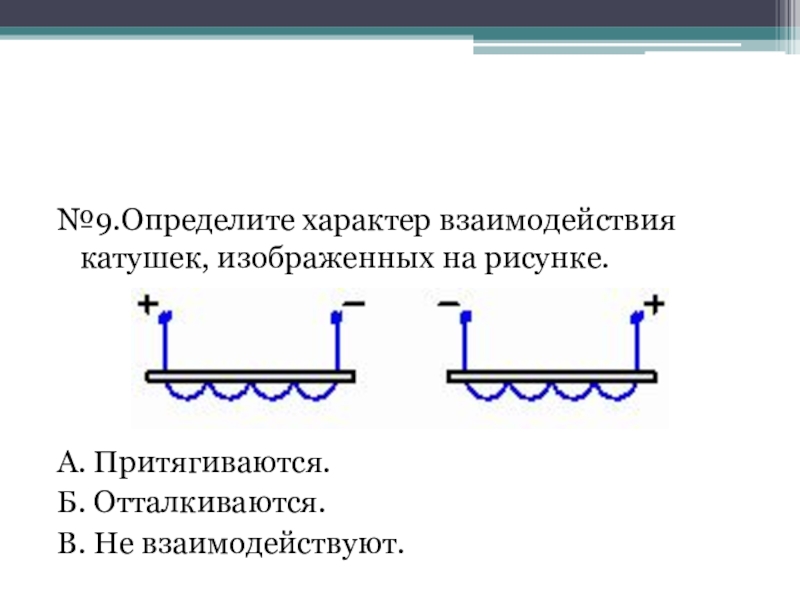

Слайд 18№9.Определите характер взаимодействия катушек, изображенных на рисунке.




А. Притягиваются.
Б. Отталкиваются.
В. Не взаимодействуют.

№9.Определите характер взаимодействия катушек, изображенных на рисунке.А. Притягиваются.Б. Отталкиваются.В. Не взаимодействуют.

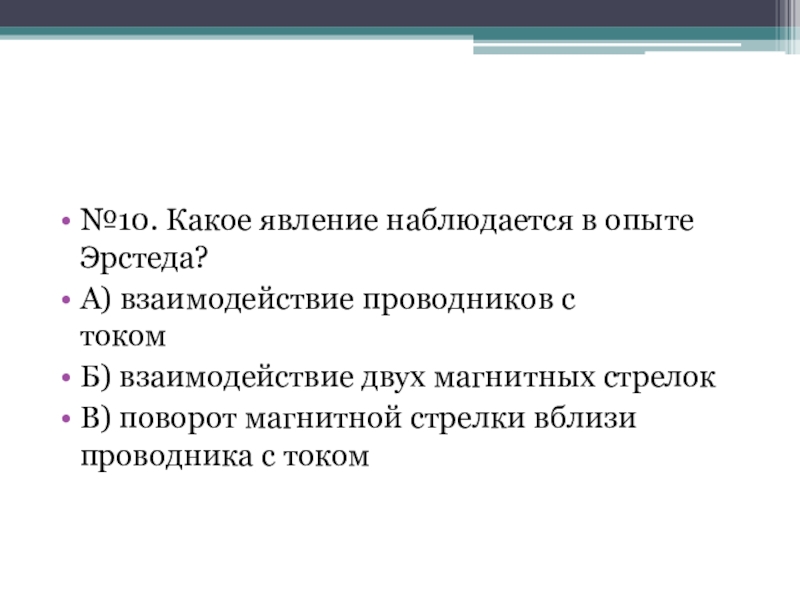

Слайд 19№10. Какое явление наблюдается в опыте Эрстеда?
А) взаимодействие проводников с током


Б) взаимодействие двух магнитных стрелок
В) поворот магнитной стрелки вблизи проводника с током


№10. Какое явление наблюдается в опыте Эрстеда?А) взаимодействие проводников с током                       Б) взаимодействие двух магнитных стрелокВ) поворот

Слайд 20Проверь себя

Проверь себя

Слайд 21Ответы
№1-А
№2-Б
№3-В
№4-Б
№5-В
№6-Б
№7-А
№8-А
№9-Б
№10-В

Ответы№1-А№2-Б№3-В№4-Б№5-В№6-Б№7-А№8-А№9-Б№10-В

Слайд 22Источники информации
http://class-fizika.narod.ru/9_29.htm
http://ppt4web.ru/fizika/magnitnoe-pole.html

Источники информацииhttp://class-fizika.narod.ru/9_29.htmhttp://ppt4web.ru/fizika/magnitnoe-pole.html
