Презентация, доклад по физике на тему: Линии магнитной индукции

Известно, что примерно 80% информации об окружающем мире человек получает посредством зрения. Следовательно, принцип наглядности можно отнести к основным принципам педагогики. Особенно это касается таких трудных для восприятия абстракций, как силовые линии. Поэтому при объяснении этой

Слайд 1Терехова Галина Анатольевна МБОУ Лицей №12, г. Химки, Московской области

Терехова Галина Анатольевна МБОУ Лицей №12, г. Химки, Московской области

Слайд 2Известно, что примерно 80% информации об окружающем мире человек получает посредством

зрения. Следовательно, принцип наглядности можно отнести к основным принципам педагогики. Особенно это касается таких трудных для восприятия абстракций, как силовые линии. Поэтому при объяснении этой темы обязательно следует провести демонстрационный эксперимент с металлическими опилками и стрелками. И лишь после этого начать объяснение. В презентации представлены фотографии силовых линий различных магнитов. Несмотря на то, что все эти фото есть в интернете, материал усваивается детьми гораздо лучше, если они видят всё своими глазами. При проведении демонстраций необходимо помнить о соблюдении техники безопасности.
Известно, что примерно 80% информации об окружающем мире человек получает посредством зрения. Следовательно, принцип наглядности можно отнести

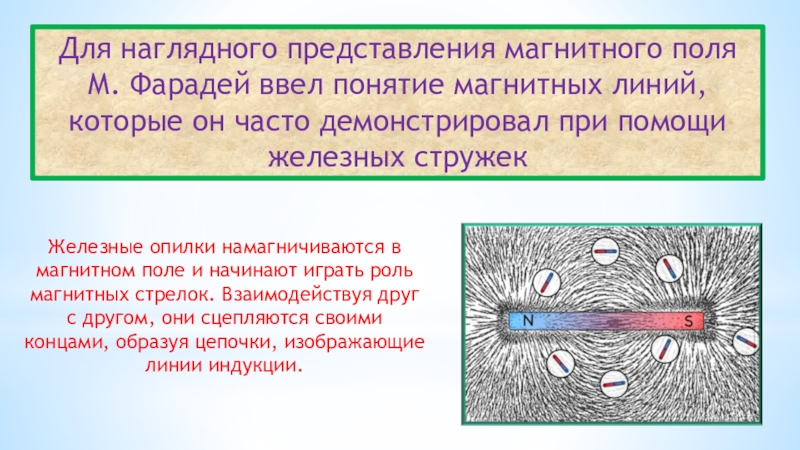

Слайд 3Для наглядного представления магнитного поля М. Фарадей ввел понятие магнитных линий,

которые он часто демонстрировал при помощи железных стружек



Железные опилки намагничиваются в магнитном поле и начинают играть роль магнитных стрелок. Взаимодействуя друг с другом, они сцепляются своими концами, образуя цепочки, изображающие линии индукции.

Для наглядного представления магнитного поля М. Фарадей ввел понятие магнитных линий, которые он часто демонстрировал при помощи

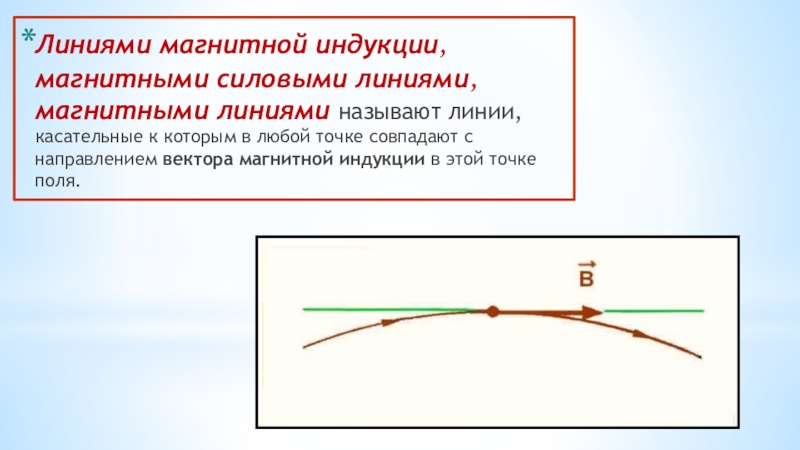

Слайд 4Линиями магнитной индукции, магнитными силовыми линиями, магнитными линиями называют линии, касательные

к которым в любой точке совпадают с направлением вектора магнитной индукции в этой точке поля.
Линиями магнитной индукции, магнитными силовыми линиями, магнитными линиями называют линии, касательные к которым в любой точке совпадают

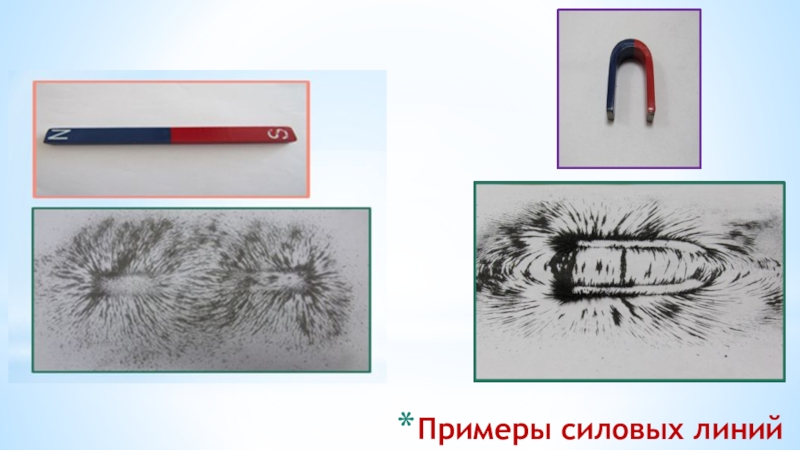

Слайд 5Примеры силовых линий

Примеры силовых линий

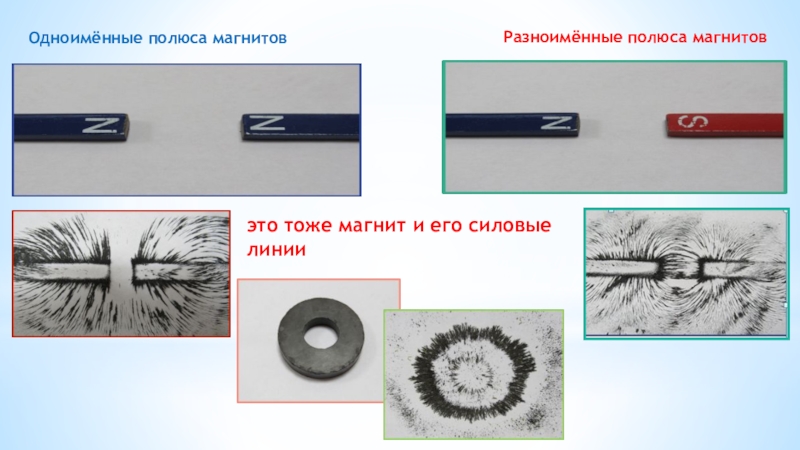

Слайд 6Одноимённые полюса магнитов
Разноимённые полюса магнитов
это тоже магнит и его силовые линии

Одноимённые полюса магнитовРазноимённые полюса магнитовэто тоже магнит и его силовые линии

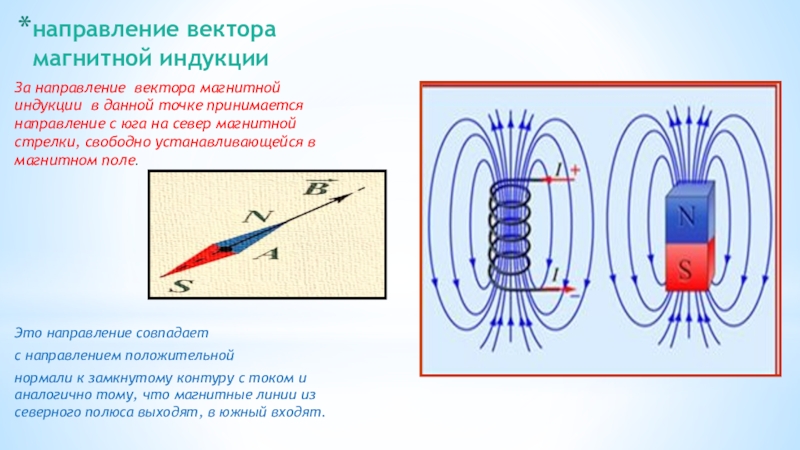

Слайд 7направление вектора магнитной индукции
За направление вектора магнитной индукции в данной

точке принимается направление с юга на север магнитной стрелки, свободно устанавливающейся в магнитном поле.







Это направление совпадает
с направлением положительной
нормали к замкнутому контуру с током и аналогично тому, что магнитные линии из северного полюса выходят, в южный входят.
направление вектора магнитной индукции За направление вектора магнитной индукции в данной точке принимается направление с юга на

Слайд 8Свойства магнитных линий
– имеют направление;
- непрерывны;
– замкнуты; магнитное поле –вихревое

поле, оно не имеет источников, магнитных зарядов, в природе не существует.
– не пересекаются, т.к. через каждую точку проходит только одна линия;
– по их густоте судят о величине магнитной индукции.
Свойства магнитных линий – имеют направление;- непрерывны;– замкнуты; магнитное поле –вихревое поле, оно не имеет источников, магнитных

Слайд 9


Силовые линии прямого тока представляют собой концентрические окружности, центр которых расположен

на оси тока.

.

Силовые линии кругового тока представляют собой замкнутые кривые, охватывающие проводник.

Силовые линии прямого тока представляют собой концентрические окружности, центр которых расположен на оси тока..Силовые линии кругового тока

Слайд 10 Для прямого тока
Если поступательное движение буравчика совпадает с направлением тока

в проводнике, то вращательное движение его ручки указывает направление магнитных линий поля, образующегося вокруг этого проводника

Для кругового тока

Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением вектора магнитной индукции.

Правило буравчика

Связь между направлением тока и направлением поля, им созданного, можно установить с помощью правила буравчика и правила правой руки

Для прямого токаЕсли поступательное движение буравчика совпадает с направлением тока в проводнике, то вращательное движение его

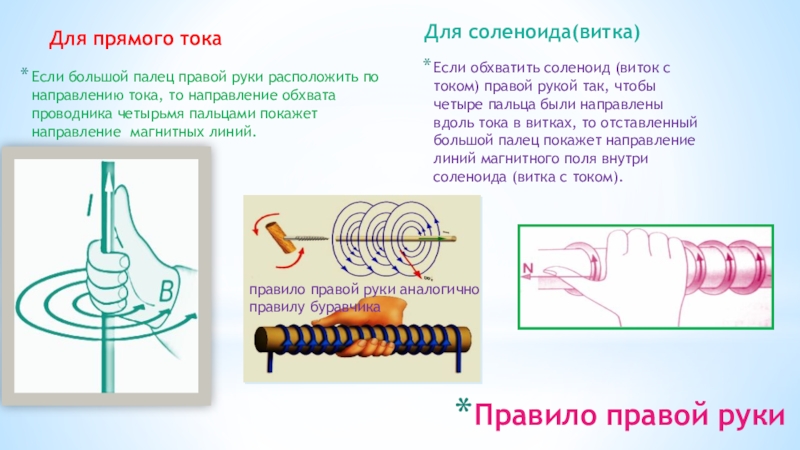

Слайд 11Для прямого тока
Если большой палец правой руки расположить по направлению тока,

то направление обхвата проводника четырьмя пальцами покажет направление магнитных линий.

Для соленоида(витка)

Если обхватить соленоид (виток с током) правой рукой так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида (витка с током).

Правило правой руки

правило правой руки аналогично правилу буравчика

Для прямого токаЕсли большой палец правой руки расположить по направлению тока, то направление обхвата проводника четырьмя пальцами

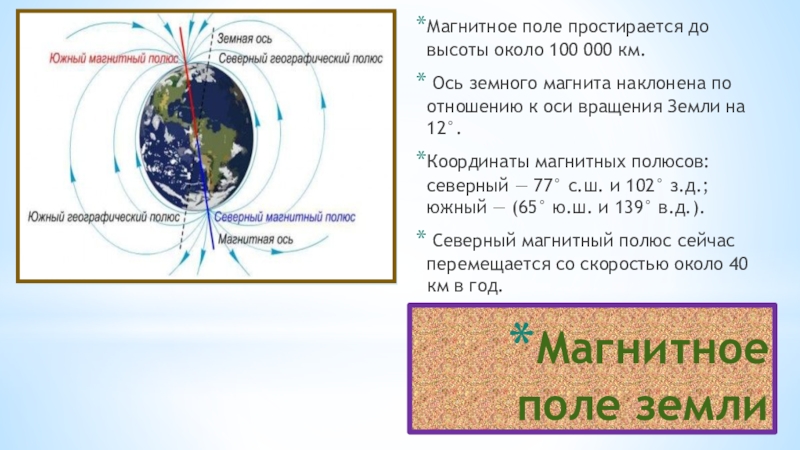

Слайд 12Магнитное поле земли
Магнитное поле простирается до высоты около 100 000 км.

Ось земного магнита наклонена по отношению к оси вращения Земли на 12°.
Координаты магнитных полюсов: северный — 77° с.ш. и 102° з.д.; южный — (65° ю.ш. и 139° в.д.).
Северный магнитный полюс сейчас перемещается со скоростью около 40 км в год.
Магнитное поле землиМагнитное поле простирается до высоты около 100 000 км. Ось земного магнита наклонена по отношению
