Презентация, доклад по физике на тему Колебательный контур
Содержание
- 1. Презентация по физике на тему Колебательный контур
- 2. Зависит от формы, размеров, числа витков и
- 3. КОЛЕБАТЕЛЬНЫЙ КОНТУР, замкнутая электрическая цепь, состоящая из
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6

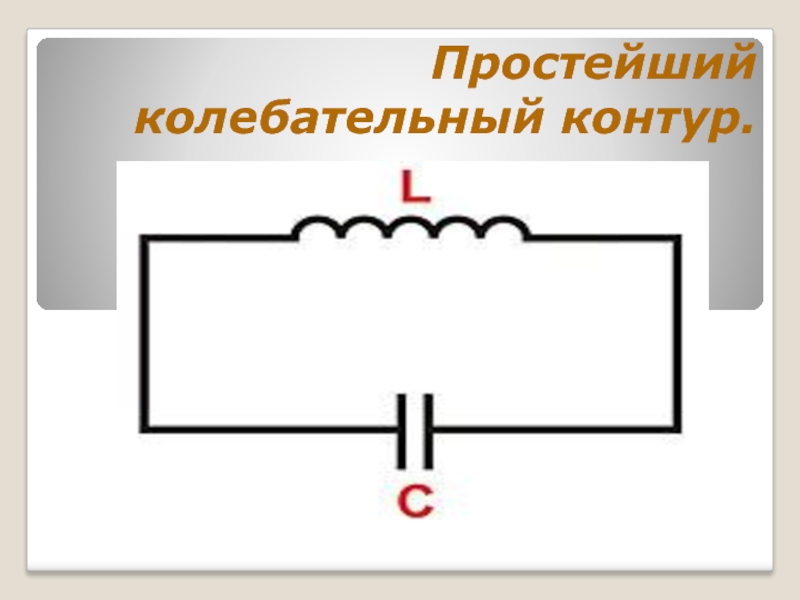

- 7. Простейший колебательный контур.
- 8. Периодические или почти периодические изменения заряда, силы тока и напряжения называются электромагнитными колебаниями.

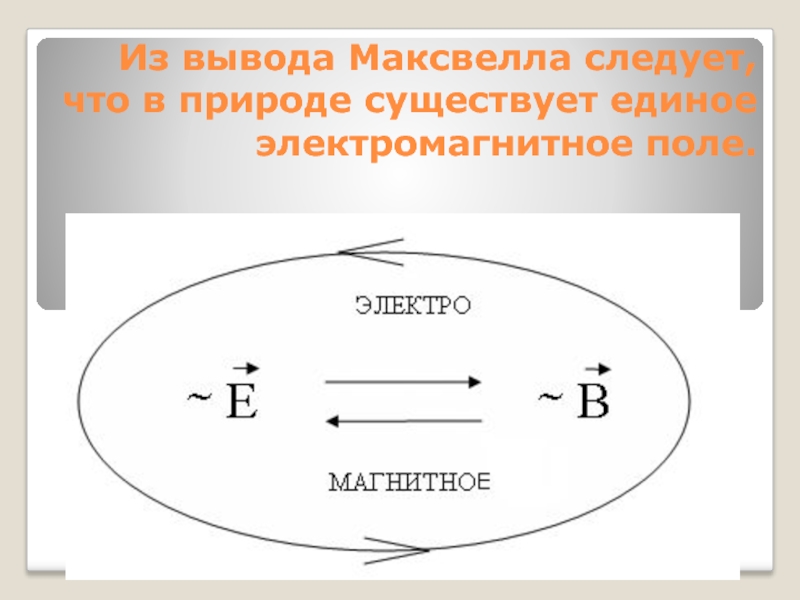

- 9. Из вывода Максвелла следует, что в природе существует единое электромагнитное поле.
- 10. Слайд 10
- 11. В реальных колебательных контурах всегда есть активное сопротивление, которое обусловливает затухание колебаний.
- 12. СВОБОДНЫЕ КОЛЕБАНИЯ - колебания в системе,
- 13. ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ - колебания в цепи под действием внешней периодической электродвижущей силы.

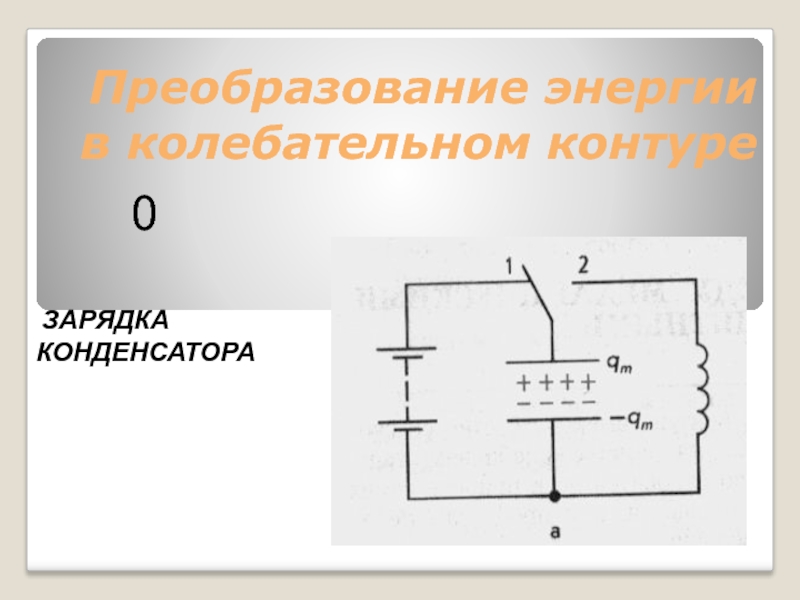

- 14. Преобразование энергии в колебательном контуре ЗАРЯДКА КОНДЕНСАТОРА 0
- 15. Преобразование энергии в колебательном контуре- конденсатор получил электрическую энергию Wэл = C U2 / 21II++++---
- 16. Преобразование энергии в колебательном контуре конденсатор разряжается,
- 17. Преобразование энергии в колебательном контуре По мере
- 18. Преобразование энергии в колебательном контуре Полная энергия
- 19. Преобразование энергии в колебательном контуре Конденсатор перезарядился W эл = CU 2 / 25II-++++----
- 20. Преобразование энергии в колебательном контуре Электрическая энергия
- 21. Преобразование энергии в колебательном контуре Конденсатор разрядился.
- 22. Преобразование энергии в колебательном контуре Полная
- 23. Преобразование энергии в колебательном контуре- Конденсатор зарядился заново. Начинается новый цикл. W = CU2 / 29II++-++++----

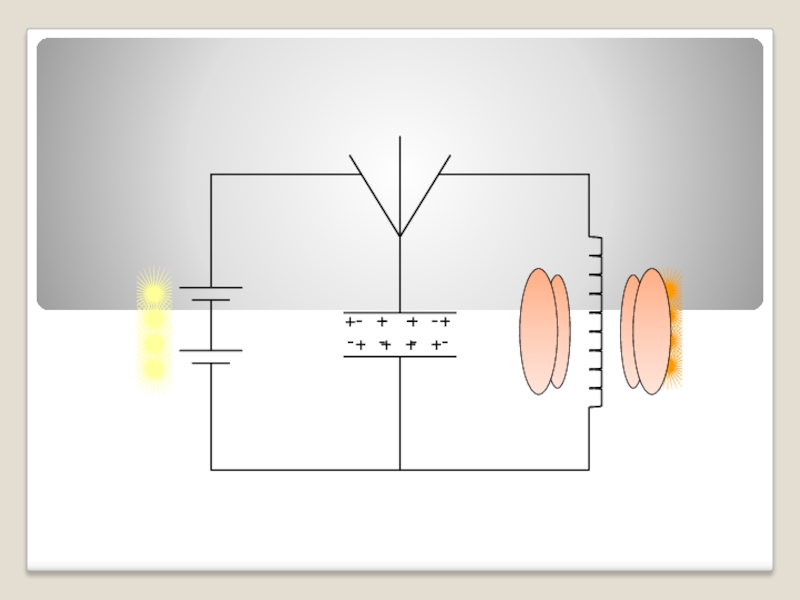

- 24. ++++----++++----
- 25. CU2/2 =CU2/2 + Li2/2 = LI2/2W эл
- 26. Формула ТомсонаКолебания, происходящие благодаря начальному запасу энергии – свободные.

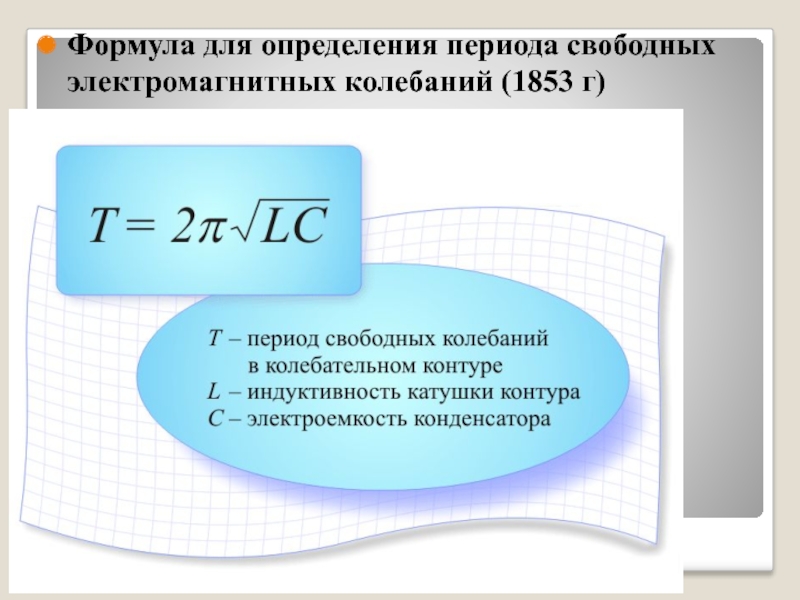

- 27. Формула для определения периода свободных электромагнитных колебаний (1853 г)
- 28. Слайд 28
Зависит от формы, размеров, числа витков и наличия сердечника.Индуктивность - физическая величина, введенная для оценивания способности катушки противодействовать изменению силы тока в ней. [L] = 1 Генри

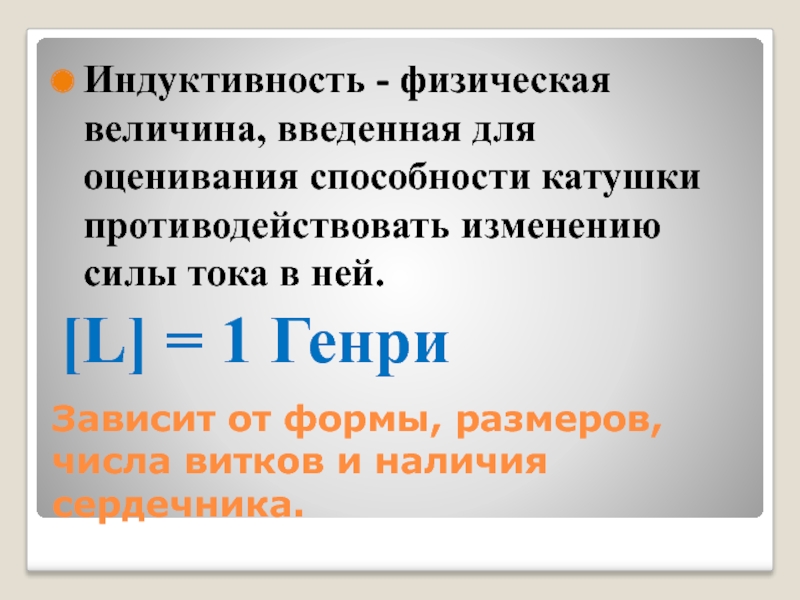

Слайд 2Зависит от формы, размеров, числа витков и наличия сердечника.
Индуктивность - физическая
величина, введенная для оценивания способности катушки противодействовать изменению силы тока в ней.
[L] = 1 Генри
[L] = 1 Генри

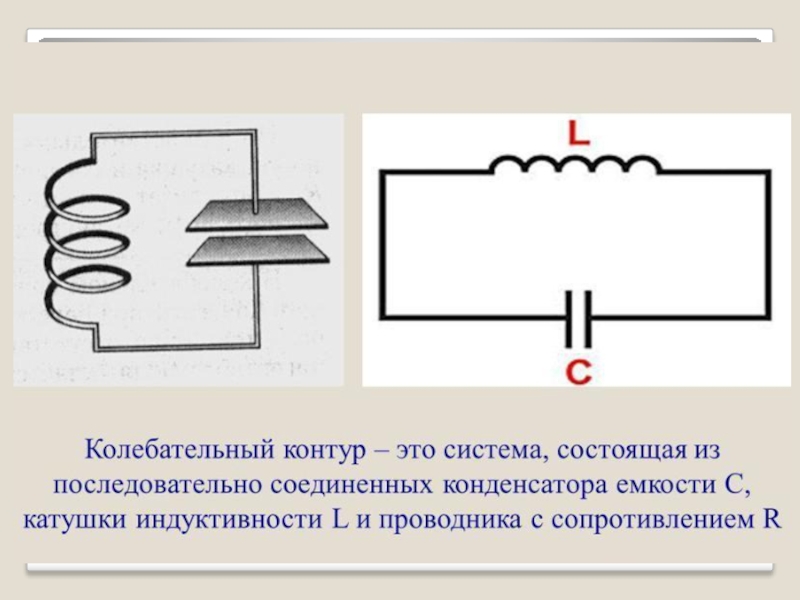

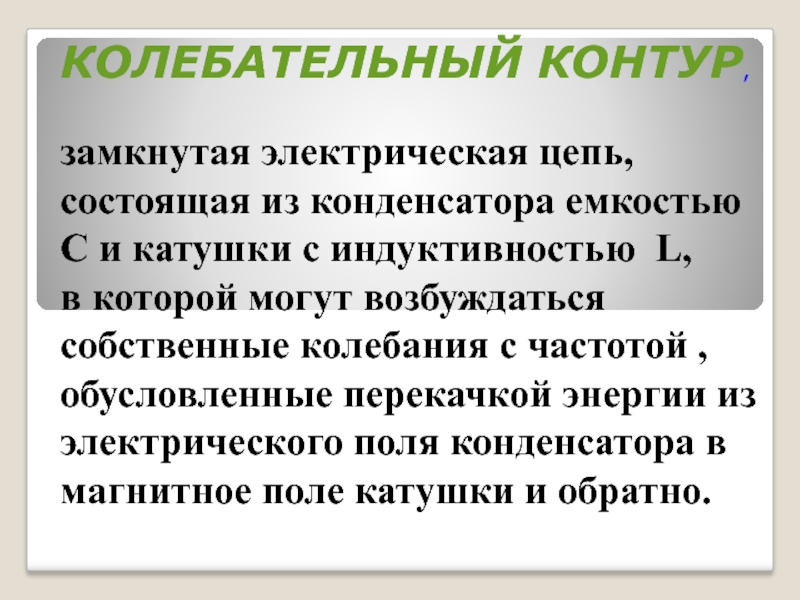

Слайд 3КОЛЕБАТЕЛЬНЫЙ КОНТУР,
замкнутая электрическая цепь, состоящая из конденсатора емкостью С и
катушки с индуктивностью L, в которой могут возбуждаться собственные колебания с частотой , обусловленные перекачкой энергии из электрического поля конденсатора в магнитное поле катушки и обратно.

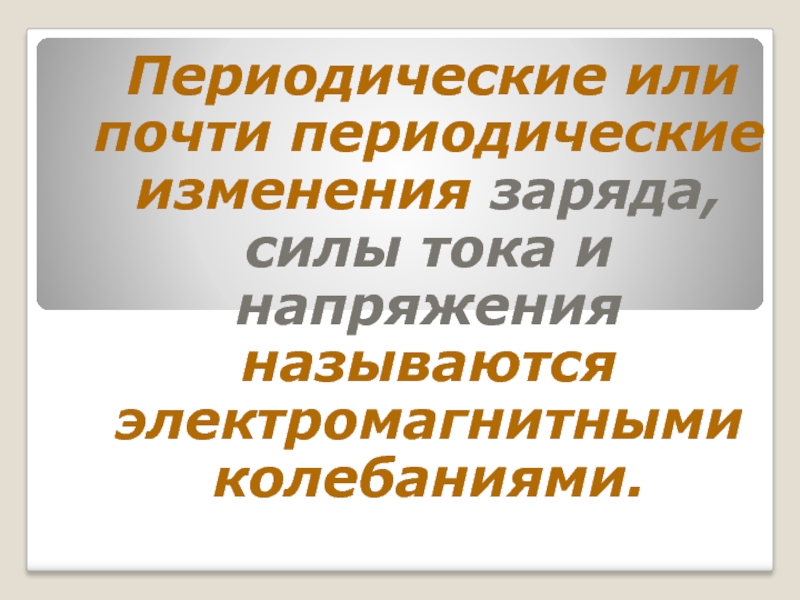

Слайд 8 Периодические или почти периодические изменения заряда, силы тока и напряжения
называются электромагнитными колебаниями.

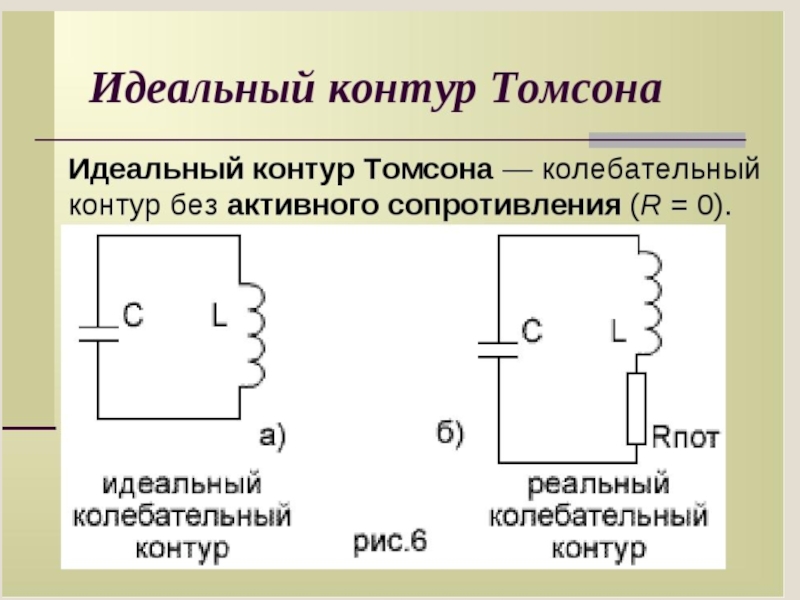

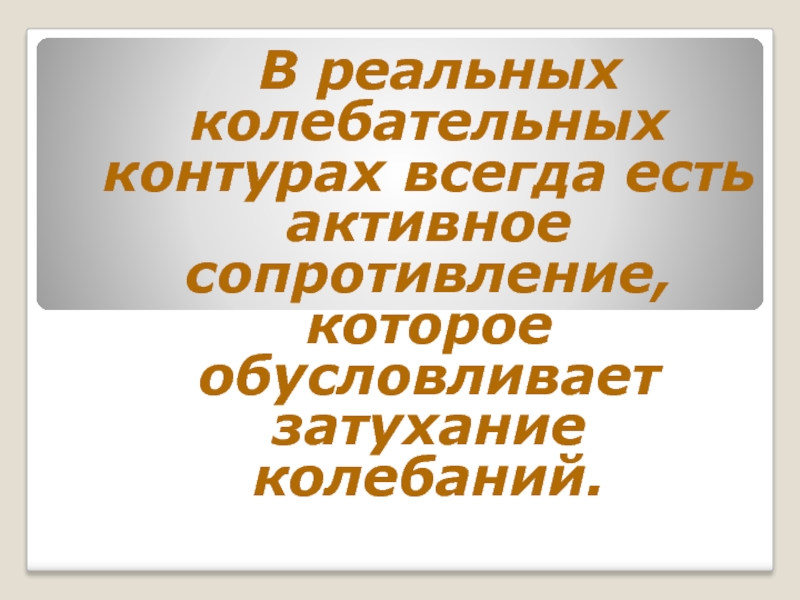

Слайд 11 В реальных колебательных контурах всегда есть активное сопротивление, которое обусловливает
затухание колебаний.

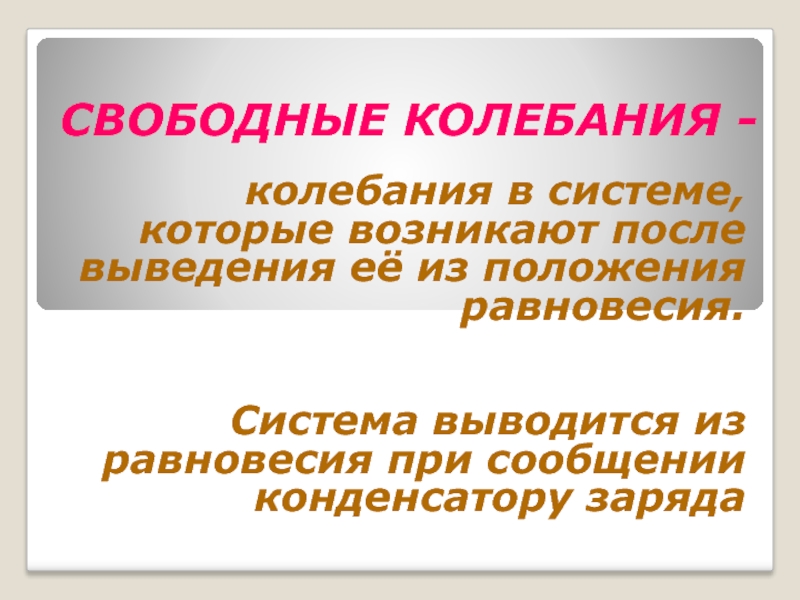

Слайд 12СВОБОДНЫЕ КОЛЕБАНИЯ -
колебания в системе, которые возникают после выведения
её из положения равновесия.
Система выводится из равновесия при сообщении конденсатору заряда
Система выводится из равновесия при сообщении конденсатору заряда

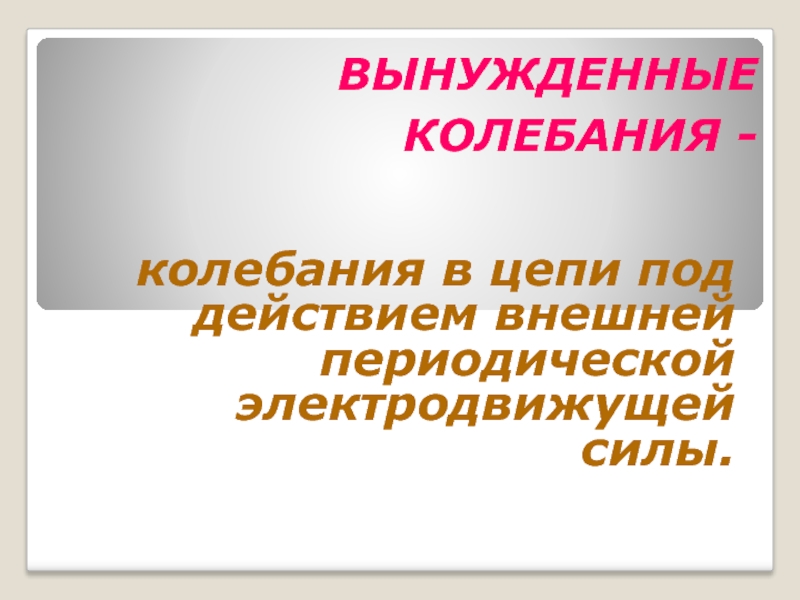

Слайд 13ВЫНУЖДЕННЫЕ КОЛЕБАНИЯ -
колебания в цепи под действием внешней
периодической электродвижущей силы.
Слайд 15Преобразование энергии в колебательном контуре
-
конденсатор получил электрическую энергию
Wэл =
C U2 / 2
1
I
I
+
+
+
+
-
-
-
Слайд 16Преобразование энергии в колебательном контуре
конденсатор разряжается, в цепи появляется электрический
ток. При появлении тока возникает переменное магнитное поле.
W = СU2 / 2 + Li2 / 2
2
Слайд 17Преобразование энергии в колебательном контуре
По мере разрядки конденсатора энергия электрического
поля уменьшается, но возрастает энергия магнитного поля тока

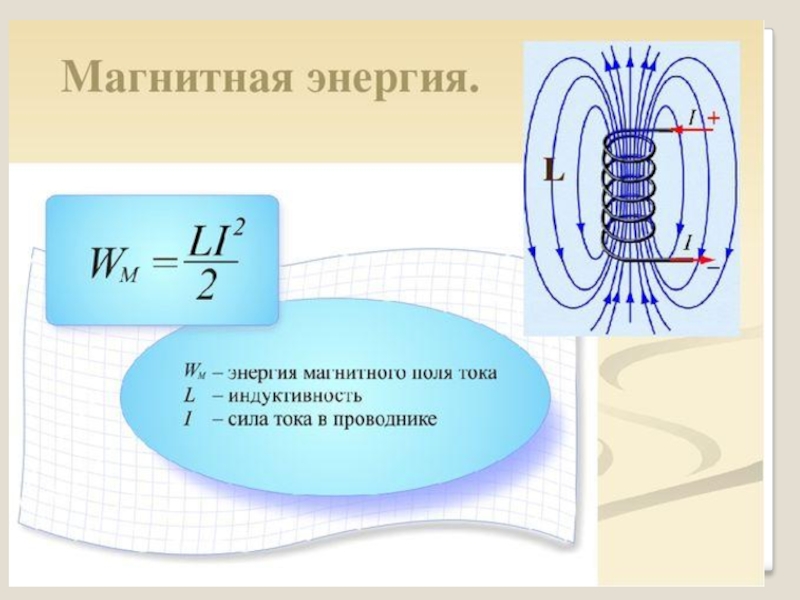

Wм = LI2 / 2
3

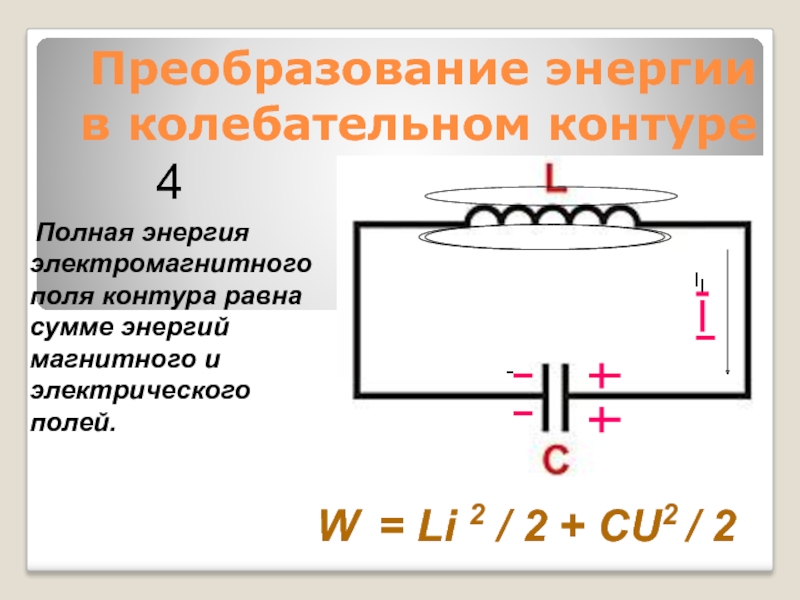

Слайд 18Преобразование энергии в колебательном контуре
Полная энергия электромагнитного поля контура равна
сумме энергий магнитного и электрического полей.
W = Li 2 / 2 + CU2 / 2
4
I
I
-

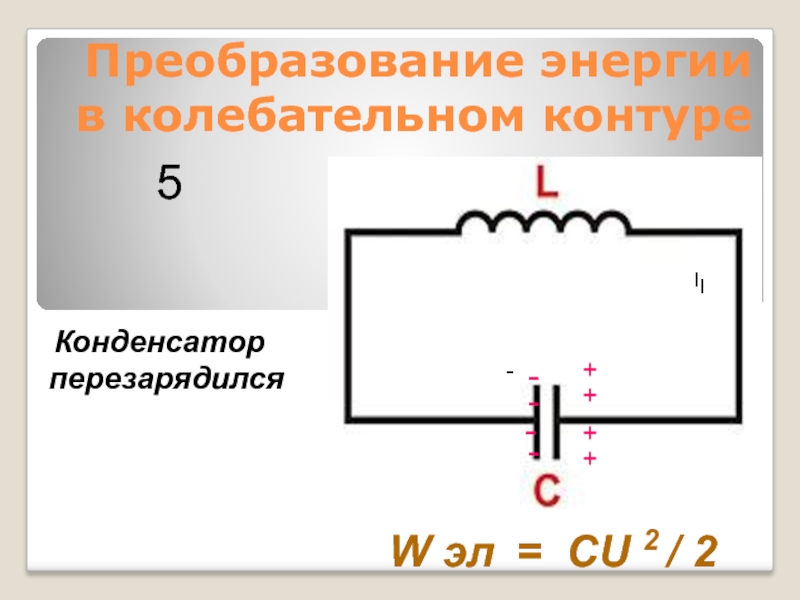

Слайд 19Преобразование энергии в колебательном контуре
Конденсатор перезарядился
W эл = CU
2 / 2
5
I
I
-
+
+
+
+
-
-
-
-

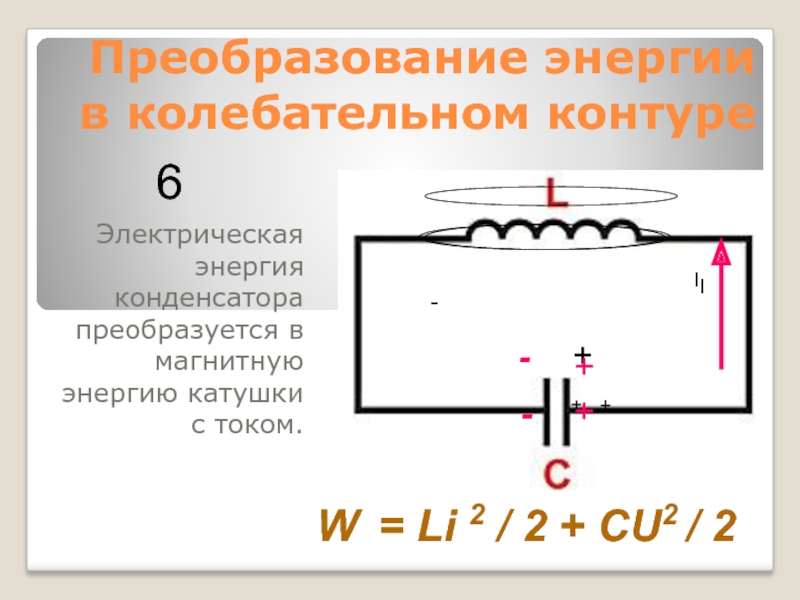

Слайд 20Преобразование энергии в колебательном контуре
Электрическая энергия конденсатора преобразуется в магнитную
энергию катушки с током.
-
W = Li 2 / 2 + CU2 / 2
6
I
I
+
+
+
-
-
+
+
Слайд 21Преобразование энергии в колебательном контуре
Конденсатор разрядился. Электрическая энергия конденсатора равна
нулю, а магнитная энергия катушки с током максимальная.
Wм = LI 2 / 2
7

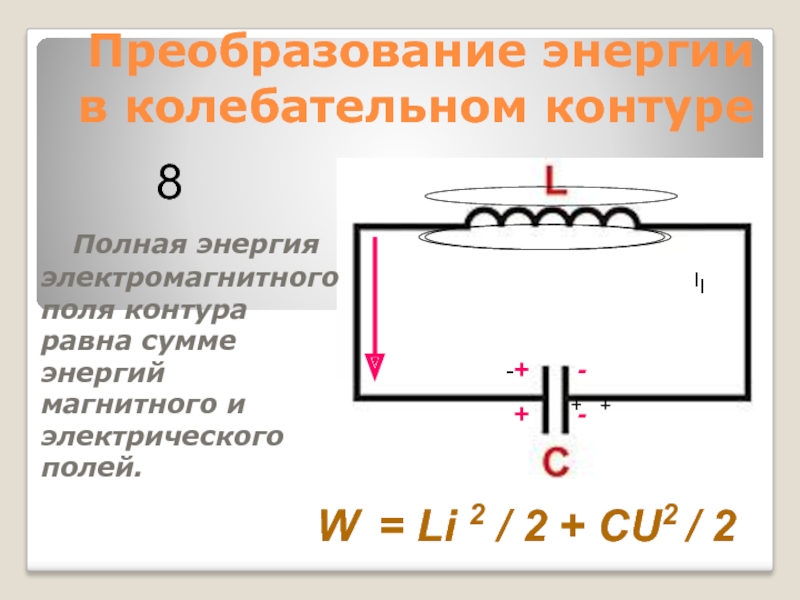

Слайд 22Преобразование энергии в колебательном контуре
Полная энергия электромагнитного поля контура
равна сумме энергий магнитного и электрического полей.
W = Li 2 / 2 + CU2 / 2
8
I
I
+
+
-
+
+
-
-
Слайд 23Преобразование энергии в колебательном контуре
-
Конденсатор зарядился заново. Начинается новый цикл.
W = CU2 / 2
9
I
I
+
+
-
+
+
+
+
-
-
-
-
