Презентация, доклад по физике на тему Геометрическая оптика

«Геометрическая оптика».

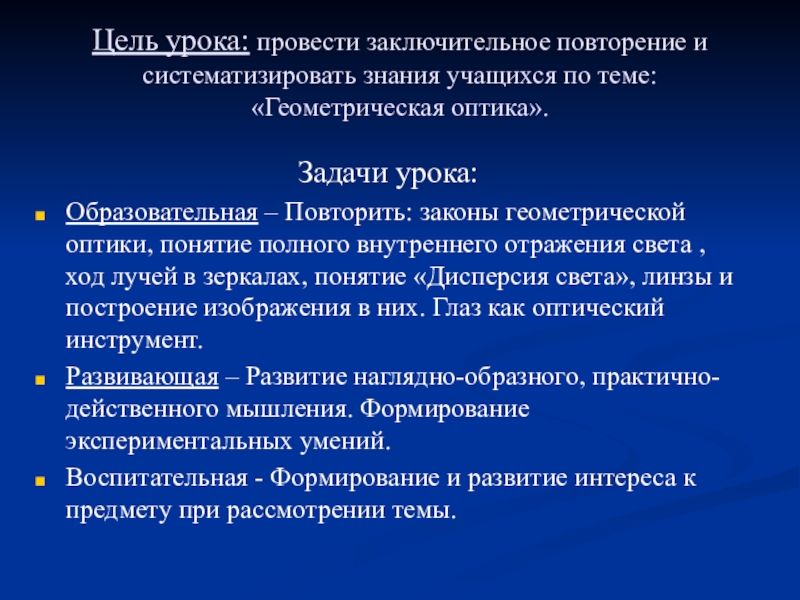

Задачи урока:
Образовательная – Повторить: законы геометрической оптики, понятие полного внутреннего отражения света , ход лучей в зеркалах, понятие «Дисперсия света», линзы и построение изображения в них. Глаз как оптический инструмент.
Развивающая – Развитие наглядно-образного, практично-действенного мышления. Формирование экспериментальных умений.
Воспитательная - Формирование и развитие интереса к предмету при рассмотрении темы.

а также перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости (плоскость падения). Угол отражения γ равен углу падения α.

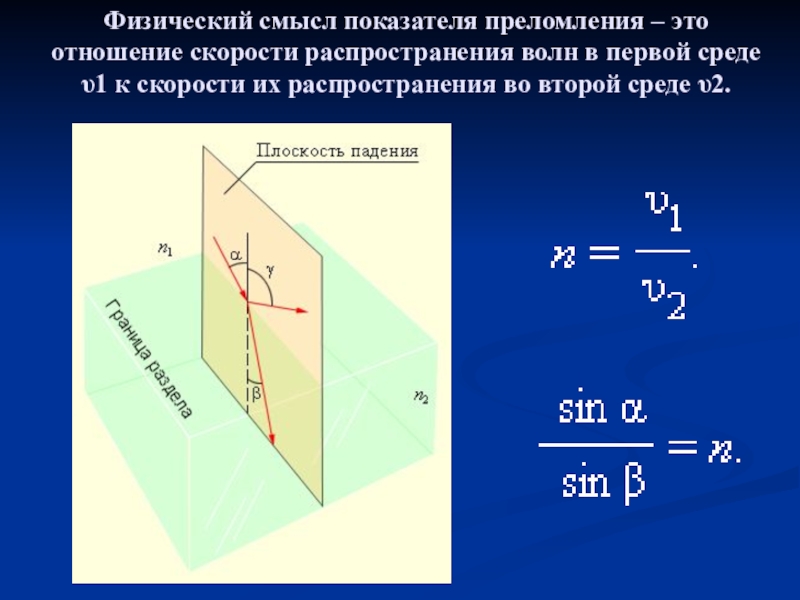

Закон преломления света: падающий и преломленный лучи, а также перпендикуляр к границе раздела двух сред, восстановленный в точке падения луча, лежат в одной плоскости. Отношение синуса угла падения α к синусу угла преломления β есть величина (показатель преломления), постоянная для двух данных сред.

первой среде υ1 к скорости их распространения во второй среде υ2.

света.

sin αпр = 1 / n

критический угол для границы вода–воздух
равен αпр = 48,7°.

внутреннего отражения нарушается, и свет частично выходит из волокна через боковую поверхность.

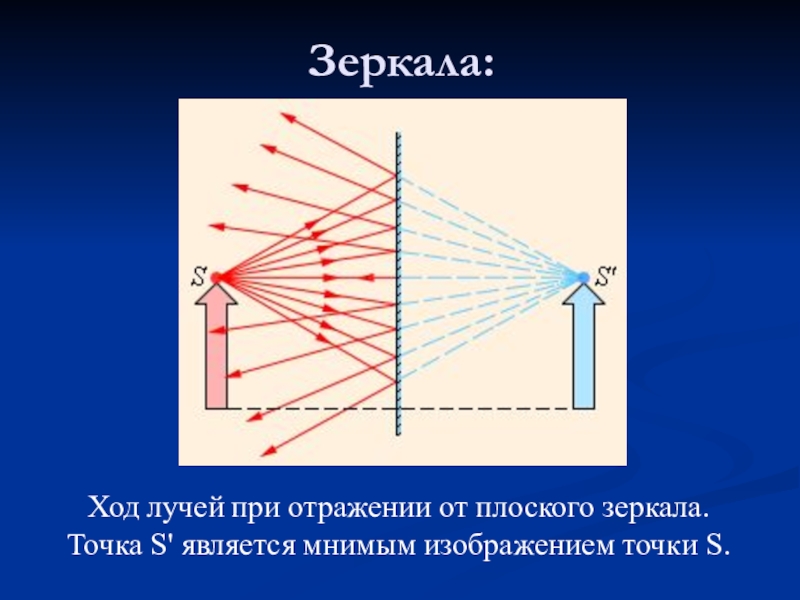

изображением точки S.

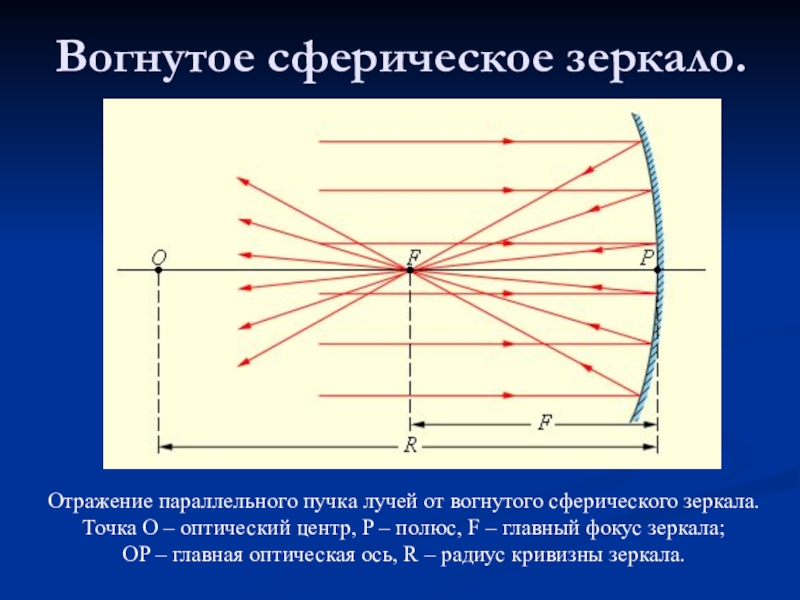

Точка O – оптический центр, P – полюс, F – главный фокус зеркала;
OP – главная оптическая ось, R – радиус кривизны зеркала.

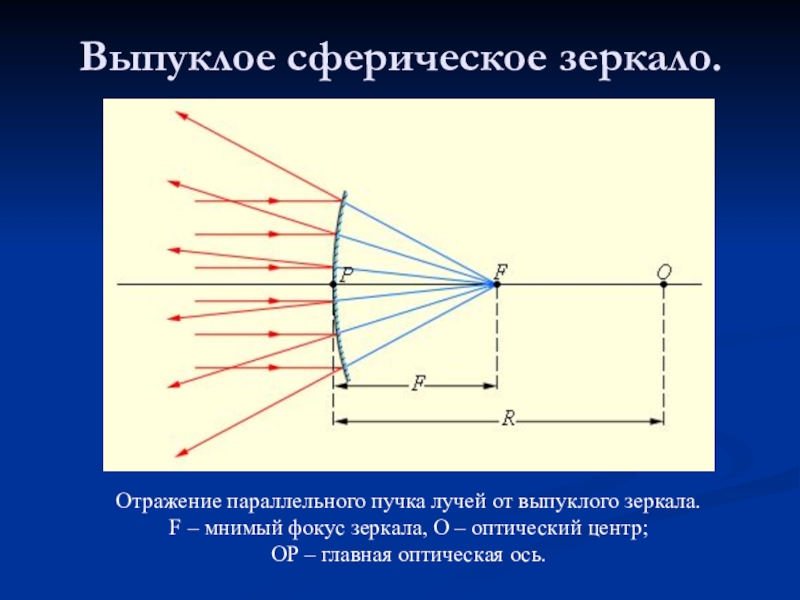

– мнимый фокус зеркала, O – оптический центр;
OP – главная оптическая ось.

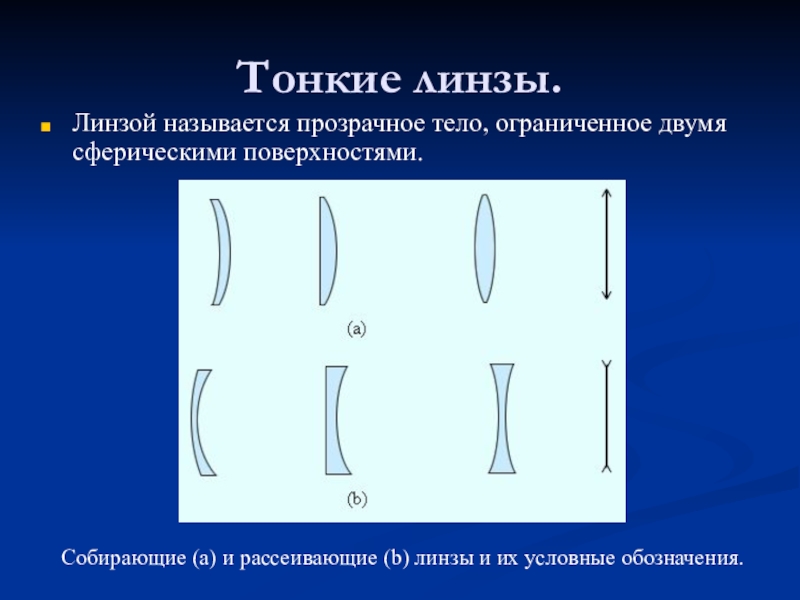

рассеивающие (b) линзы и их условные обозначения.

и O2 – центры сферических поверхностей,
O1O2 – главная оптическая ось, O – оптический центр, F – главный фокус,
F' – побочный фокус, OF' – побочная оптическая ось, Ф – фокальная плоскость.

фокусирует изображение плоского предмета (диапозитив D)
на удаленном экране Э (рис. 3.3.6). Система линз K, называемая конденсором,
предназначена для того, чтобы сконцентрировать свет источника S на диапозитиве.
На экране Э создается действительное увеличенное перевернутое изображение.
Увеличение проекционного аппарата можно менять, приближая или удаляя экран Э
с одновременным изменением расстояния между диапозитивом D и объективом O.

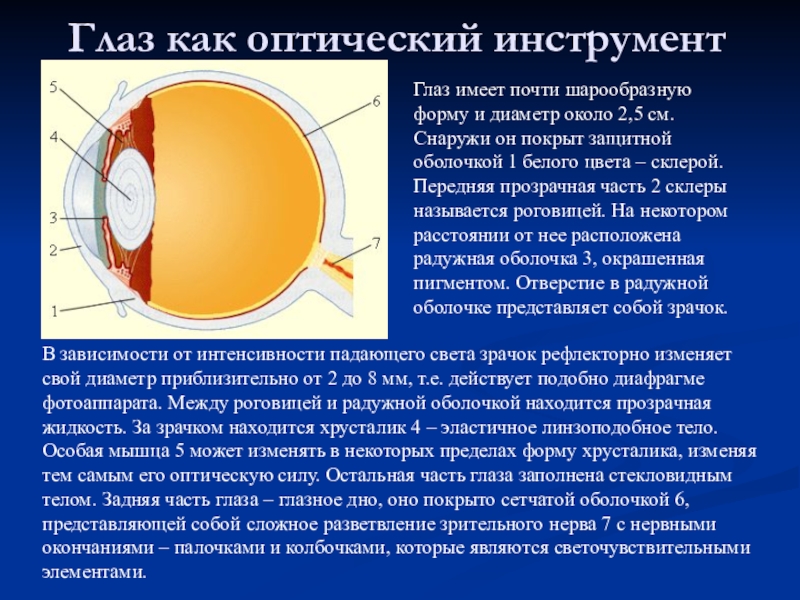

около 2,5 см. Снаружи он покрыт защитной оболочкой 1 белого цвета – склерой. Передняя прозрачная часть 2 склеры называется роговицей. На некотором расстоянии от нее расположена радужная оболочка 3, окрашенная пигментом. Отверстие в радужной оболочке представляет собой зрачок.

В зависимости от интенсивности падающего света зрачок рефлекторно изменяет свой диаметр приблизительно от 2 до 8 мм, т.е. действует подобно диафрагме фотоаппарата. Между роговицей и радужной оболочкой находится прозрачная жидкость. За зрачком находится хрусталик 4 – эластичное линзоподобное тело. Особая мышца 5 может изменять в некоторых пределах форму хрусталика, изменяя тем самым его оптическую силу. Остальная часть глаза заполнена стекловидным телом. Задняя часть глаза – глазное дно, оно покрыто сетчатой оболочкой 6, представляющей собой сложное разветвление зрительного нерва 7 с нервными окончаниями – палочками и колбочками, которые являются светочувствительными элементами.
