Слайд 1«Генератор переменного тока»
Слайд 2Проверка домашнего задания:
1. … трансформаторы используются для питания электроэнергией бытовых
потребителей.
2. … осуществляет преобразование переменного напряжения в самых различных областях применения.
3. … - это прибор который нельзя подключить к измерительной обмотке трансформатора тока.
4. - это физический закон, лежащий в основе принципа действия трансформатора.
5. Трансформаторы напряжения и тока рассчитаны на режимы работы …
6. В режиме … по первичной обмотке протекает ток холостого хода, главной составляющей которого является реактивный ток намагничивания.
7.При уменьшении числа витков первичной обмотки однофазного трансформатора сила тока…

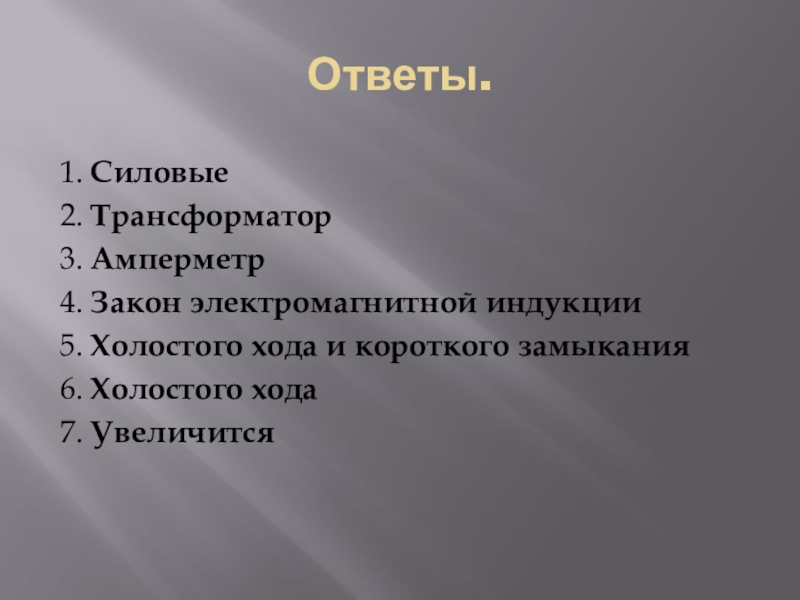

Слайд 3Ответы.
1. Силовые
2. Трансформатор
3. Амперметр
4. Закон электромагнитной индукции
5. Холостого хода и короткого
замыкания
6. Холостого хода
7. Увеличится

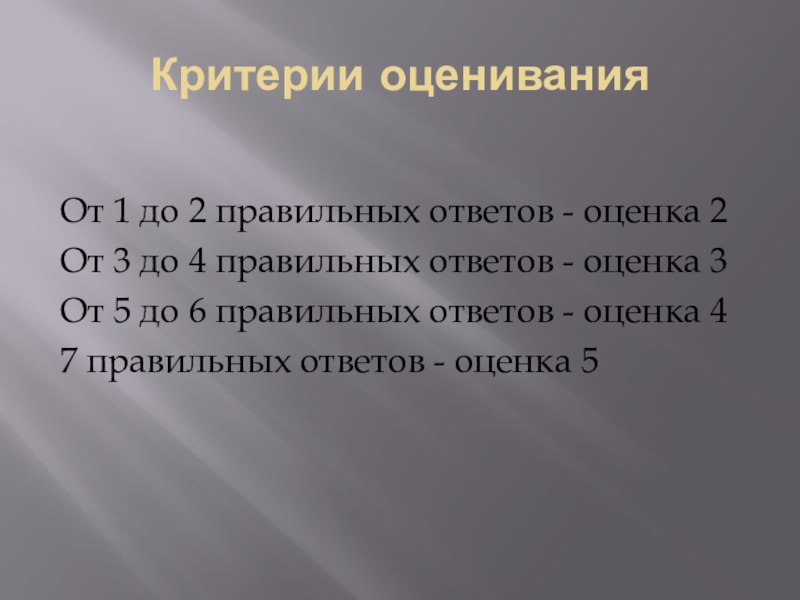

Слайд 4Критерии оценивания
От 1 до 2 правильных ответов - оценка 2
От 3
до 4 правильных ответов - оценка 3
От 5 до 6 правильных ответов - оценка 4
7 правильных ответов - оценка 5
Слайд 5Переменный ток
Электрический ток, который с течением времени изменяется по величине и направлению или,
в частном случае, изменяется по величине, сохраняя своё направление в электрической цепи неизменным.
Слайд 6

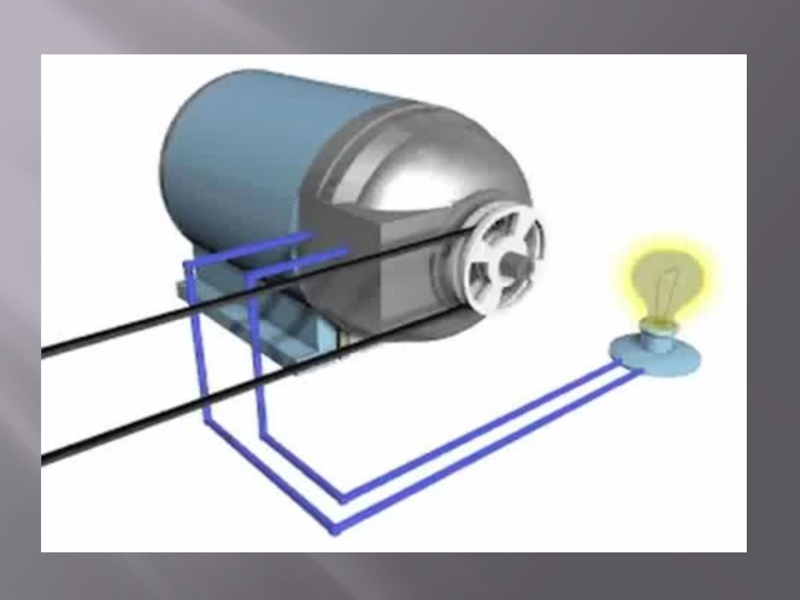

Генератор
Устройство, вырабатывающее электроэнергию или преобразующее один вид энергии в другой.

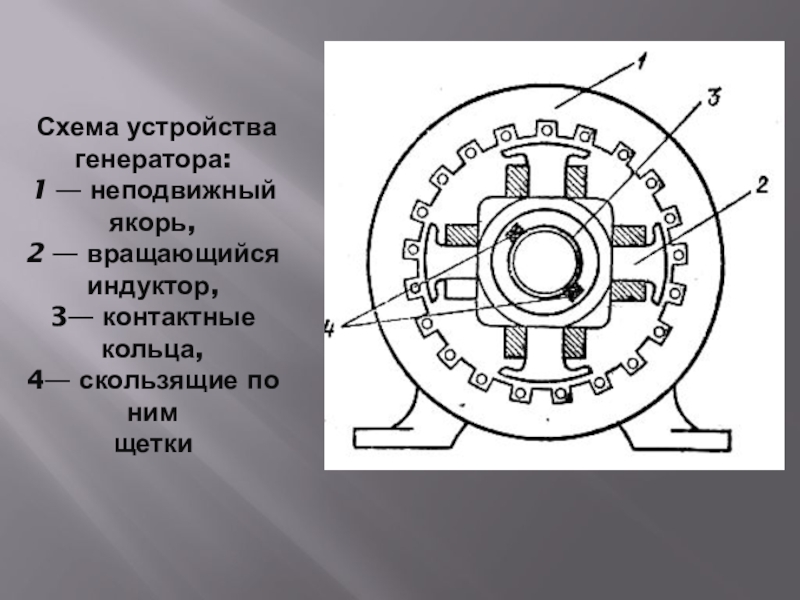

Слайд 7 Схема устройства генератора:
1 — неподвижный якорь,
2 — вращающийся
индуктор,
3— контактные кольца,
4— скользящие по ним
щетки

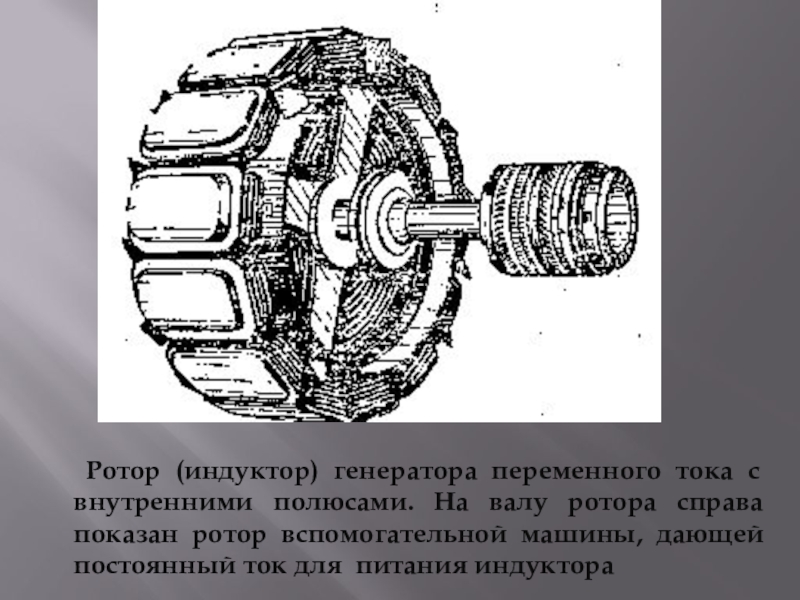

Слайд 8 Ротор (индуктор) генератора переменного тока с внутренними полюсами. На валу
ротора справа показан ротор вспомогательной машины, дающей постоянный ток для питания индуктора
Слайд 10

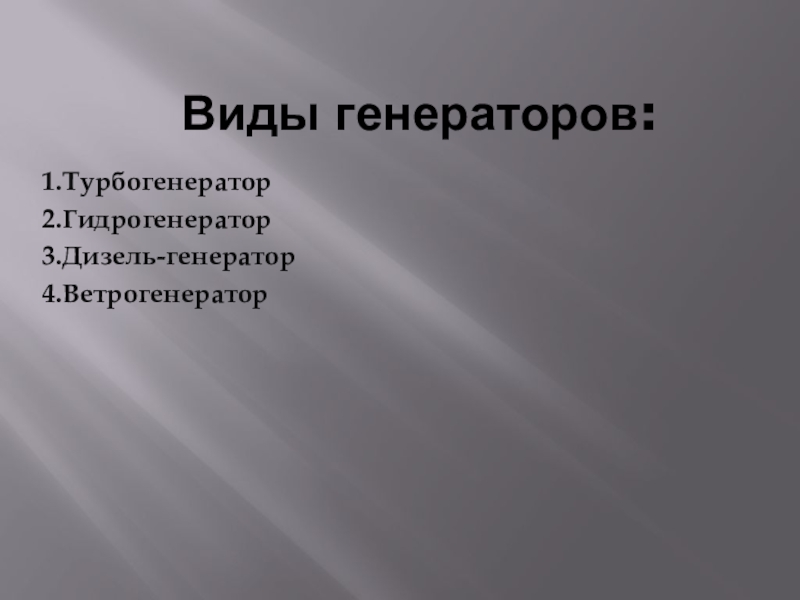

Виды генераторов:
1.Турбогенератор
2.Гидрогенератор
3.Дизель-генератор
4.Ветрогенератор

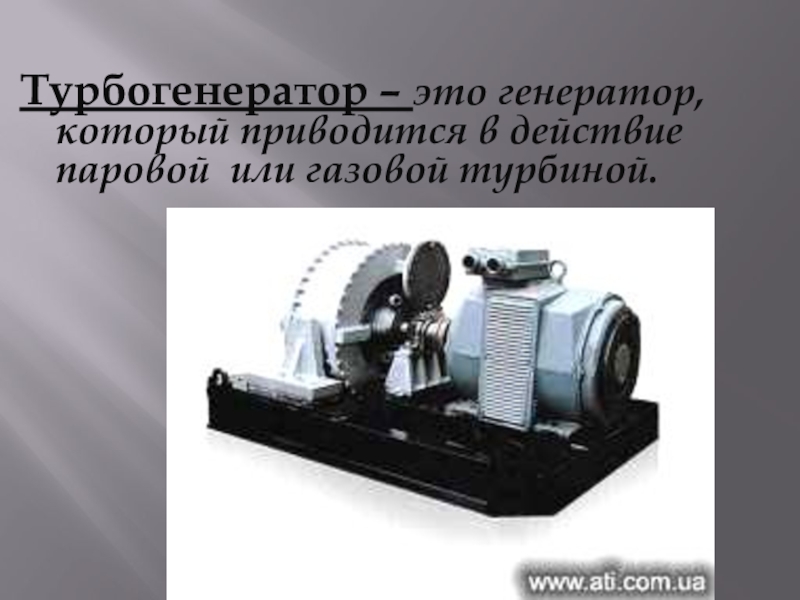

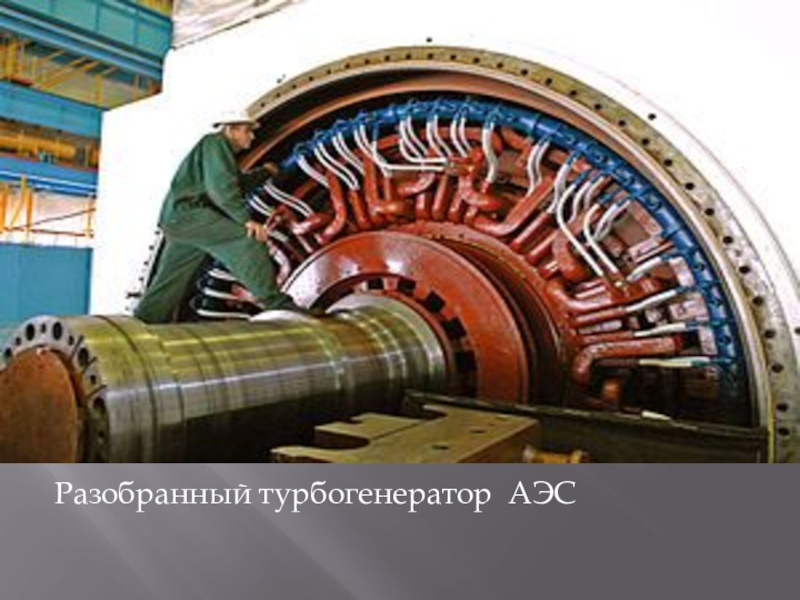

Слайд 11Турбогенератор – это генератор, который приводится в действие паровой или газовой
турбиной.

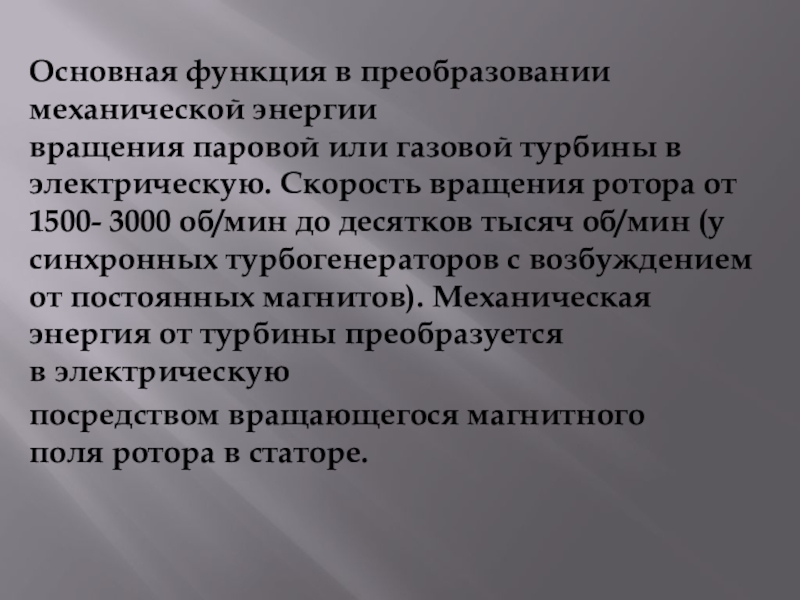

Слайд 12Основная функция в преобразовании механической энергии вращения паровой или газовой турбины в электрическую. Скорость вращения ротора от
1500- 3000 об/мин до десятков тысяч об/мин (у синхронных турбогенераторов с возбуждением от постоянных магнитов). Механическая энергия от турбины преобразуется в электрическую
посредством вращающегося магнитного поля ротора в статоре.

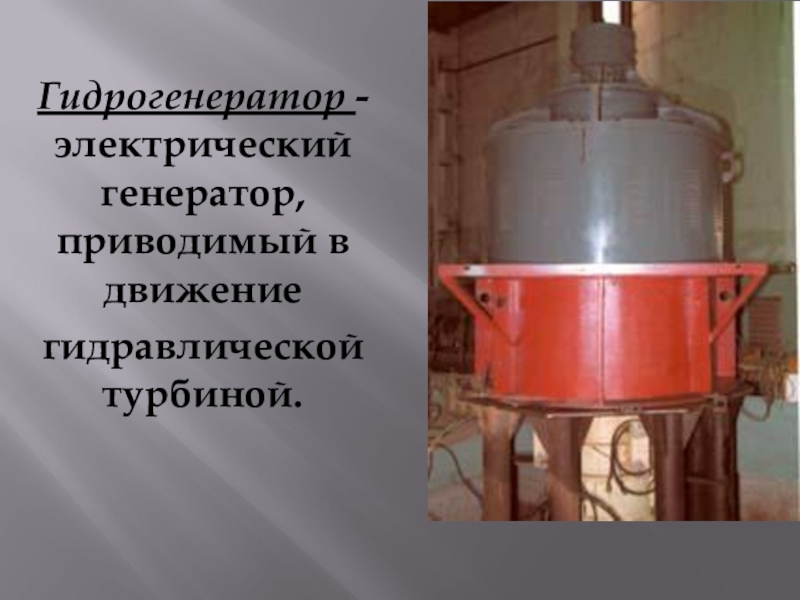

Слайд 14Гидрогенератор -электрический генератор, приводимый в движение
гидравлической турбиной.

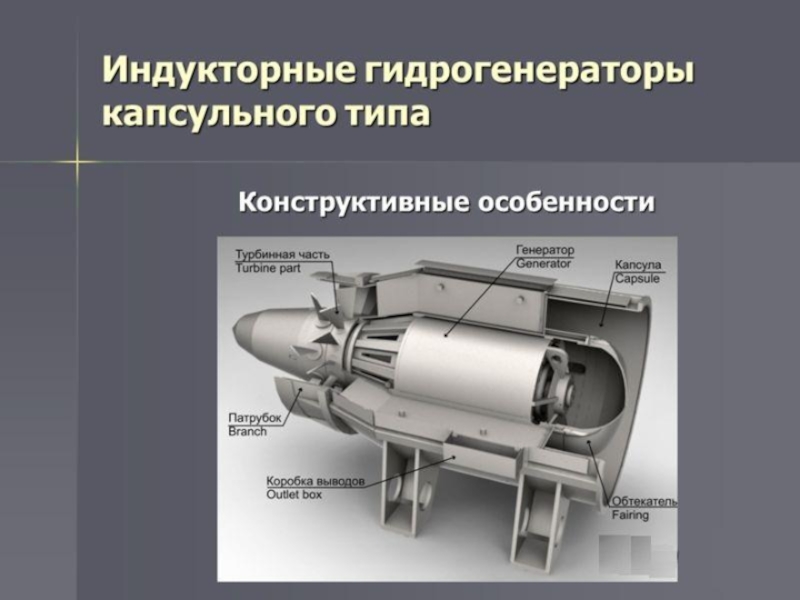

Слайд 15Обычно гидрогенератор представляет собой синхронную явно полюсную электрическую машину вертикального исполнения, приводимую во
вращение от гидротурбины, хотя существуют и гидрогенераторы горизонтального исполнения (в том числе капсульные гидрогенераторы).
Конструкция гидрогенератора в основном определяется параметрами гидротурбины, которые в свою очередь зависят от природных условий в районе строительства гидроэлектростанции (напора воды и её расхода). В связи с этим для каждой гидроэлектростанции обычно проектируется новый гидрогенератор.
Имеют сравнительно малую частоту вращения (до 600 об/мин) и достаточно большой диаметр (до 20 м).

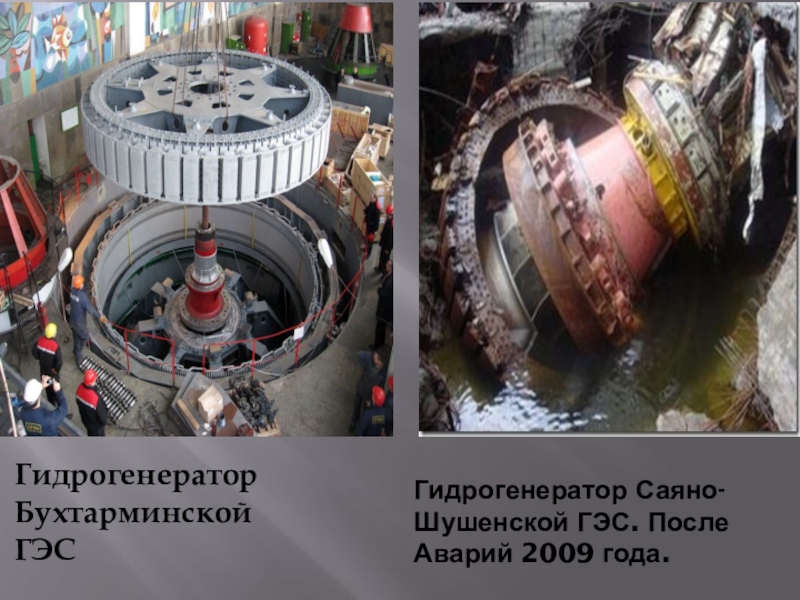

Слайд 16Гидрогенератор Саяно-Шушенской ГЭС. После Аварий 2009 года.
Гидрогенератор Бухтарминской ГЭС

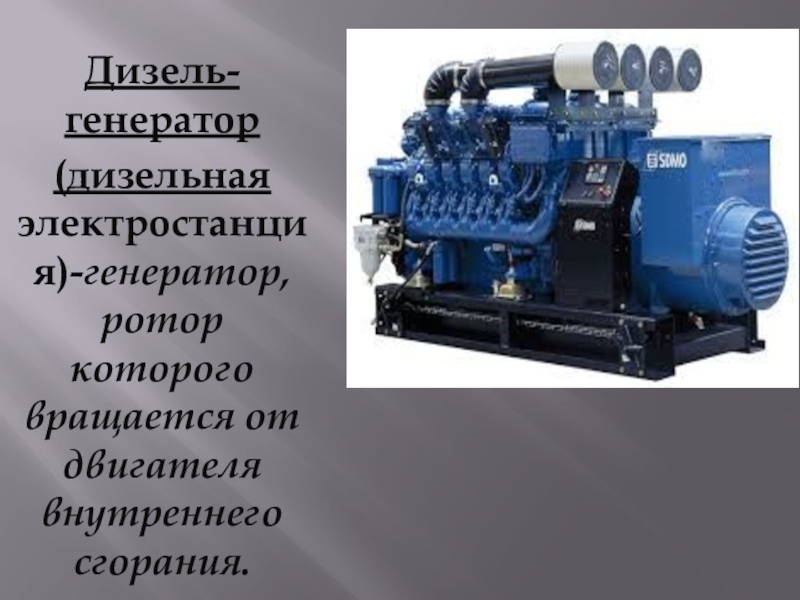

Слайд 18Дизель-генератор
(дизельная электростанция)-генератор, ротор которого вращается от двигателя внутреннего сгорания.

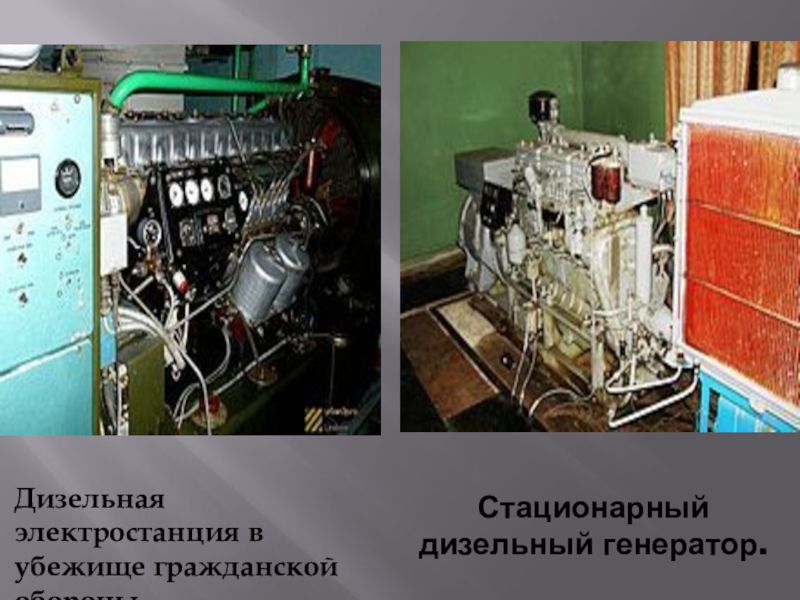

Слайд 19Стационарный дизельный генератор.
Дизельная электростанция в убежище гражданской обороны.

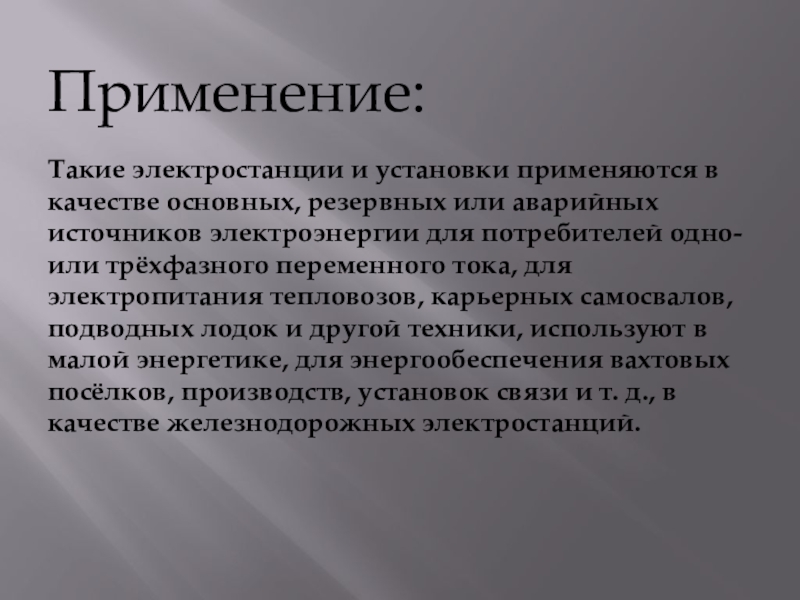

Слайд 20Применение:
Такие электростанции и установки применяются в качестве основных, резервных или аварийных
источников электроэнергии для потребителей одно- или трёхфазного переменного тока, для электропитания тепловозов, карьерных самосвалов, подводных лодок и другой техники, используют в малой энергетике, для энергообеспечения вахтовых посёлков, производств, установок связи и т. д., в качестве железнодорожных электростанций.

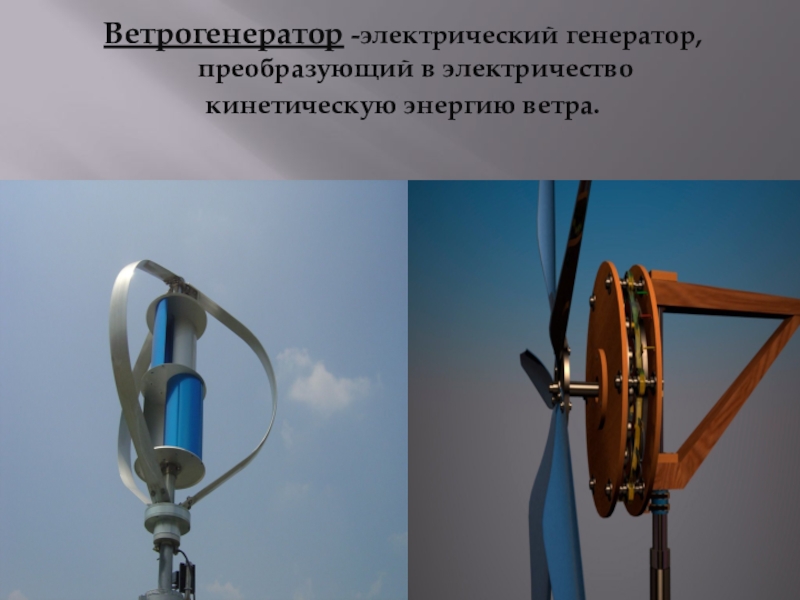

Слайд 21Ветрогенератор -электрический генератор, преобразующий в электричество
кинетическую энергию ветра.

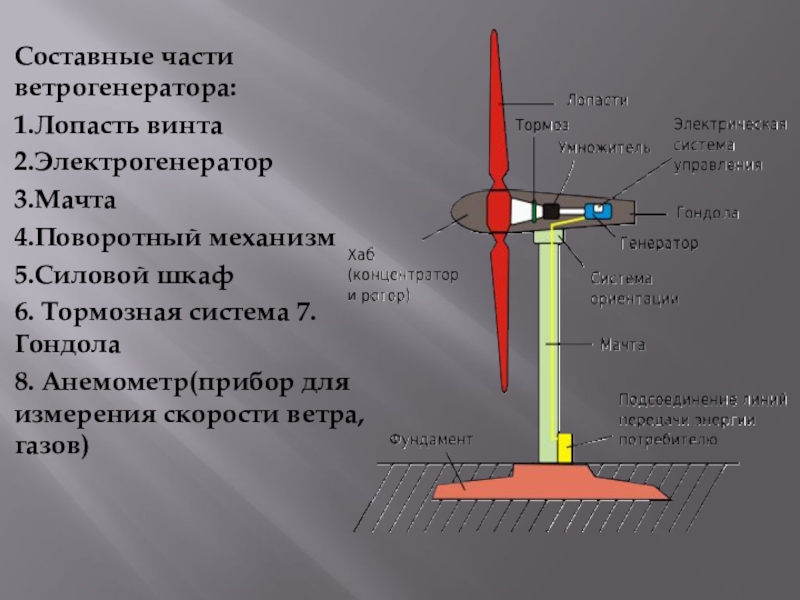

Слайд 22Составные части ветрогенератора:
1.Лопасть винта
2.Электрогенератор
3.Мачта
4.Поворотный механизм
5.Силовой шкаф
6. Тормозная система 7.Гондола
8. Анемометр(прибор для
измерения скорости ветра, газов)
Слайд 23ВЭС в Казахстане
Ветровая энергетика в Казахстане слабо развита, несмотря на то, что
для этого есть подходящие природные условия. Например, в районе Джунгарских ворот и Чиликского коридора, где средняя скорость ветра составляет от 5 до 9 м/с.
В декабре 2011г. в Жамбылской области была введена в эксплуатацию первая в Казахстане ветроэлектростанция - Кордайская ВЭС , мощность 1 500 кВт.
В октябре 2013 г. состоялась закладка капсулы Ерейментауской ВЭС мощностью 45 МВт.
Слайд 24Широкое применение генераторов переменного тока:
Таким образом, мы можем сделать вывод о
том, что современные генераторы переменного тока имеют довольно широкую область применения. Кроме того они способны решить большое количество важных проблем, связанных с некорректной работой электрической сети, либо ее отсутствием.
Слайд 25
Критерий оценок: 1-3 баллов оценка 2;
4-6 баллов оценка 3; 7-8 баллов
оценка 4;9-10 баллов оценка 5.
