Презентация, доклад по физике на тему Электромагнитные колебания и волны (11 класс)

электродинамики, ввел в физику понятие «электрический ток» и построил первую теорию магнетизма, основанную на гипотезе молекулярных токов и установил количественные соотношения для силы этого взаимодействия. Максвелл назвал Ампера «Ньютоном электричества». Ампер работал также в области механики, теории вероятностей и математического анализа.

(1775 – 1836 г.г.)
Великий французский
физик и математик

на проводник с током.
Сила Ампера имеет:
модуль Fа, который вычисляют по формуле


где α – угол между вектором индукции
и направлением тока в проводнике

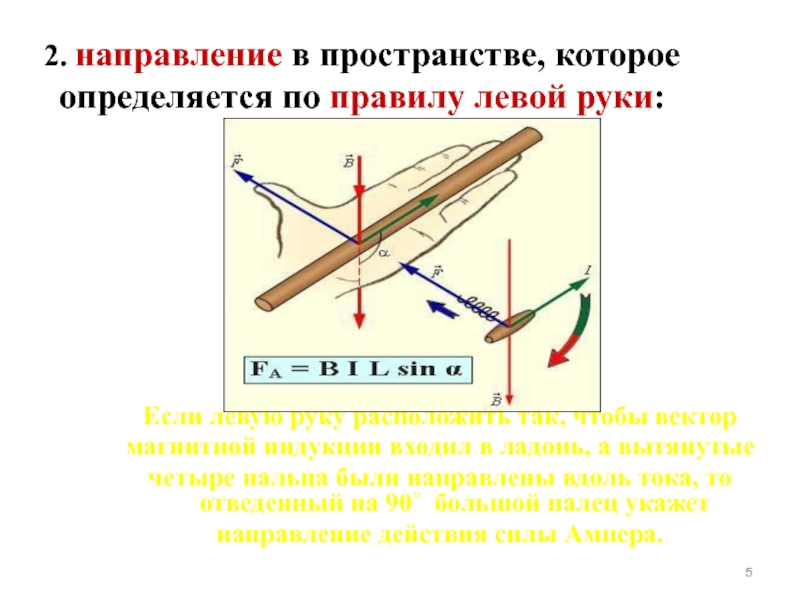

руку расположить так, чтобы вектор
магнитной индукции входил в ладонь, а вытянутые
четыре пальца были направлены вдоль тока, то отведенный на 90˚ большой палец укажет
направление действия силы Ампера.

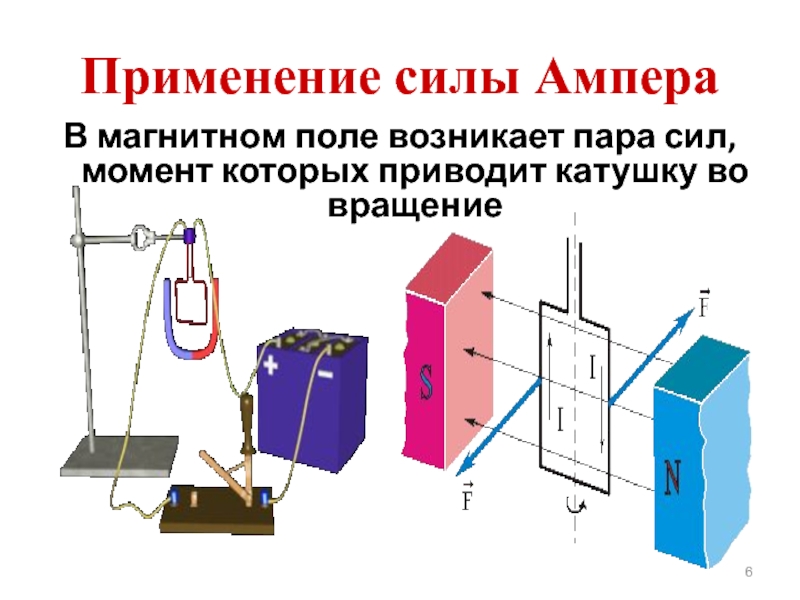

катушку во вращение

в

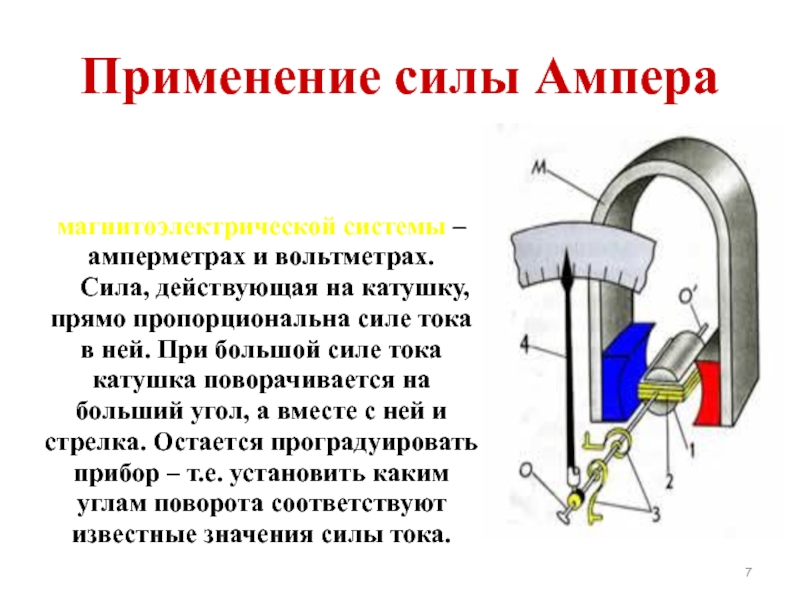

электроизмерительных приборах
магнитоэлектрической системы –
амперметрах и вольтметрах.
Сила, действующая на катушку,
прямо пропорциональна силе тока
в ней. При большой силе тока
катушка поворачивается на
больший угол, а вместе с ней и
стрелка. Остается проградуировать
прибор – т.е. установить каким
углам поворота соответствуют
известные значения силы тока.

магнита
на переменный ток в подвижной катушке.

Звуковая катушка 2 располагается в зазоре
кольцевого магнита 1. С катушкой жестко
связан бумажный конус — диафрагма 3.
Диафрагма укреплена на упругих подвесах,
позволяющих ей совершать вынужденные колебания вместе с подвижной катушкой. К катушке по проводам 4 подводится переменный электрический ток с частотой, равной звуковой частоте от микрофона или с выхода радиоприемника, проигрывателя, магнитофона. Под действием силы Ампера катушка колеблется вдоль оси громкоговорителя в такт с колебаниями тока. Эти колебания передаются диафрагме, и поверхность диафрагмы излучает звуковые волны.

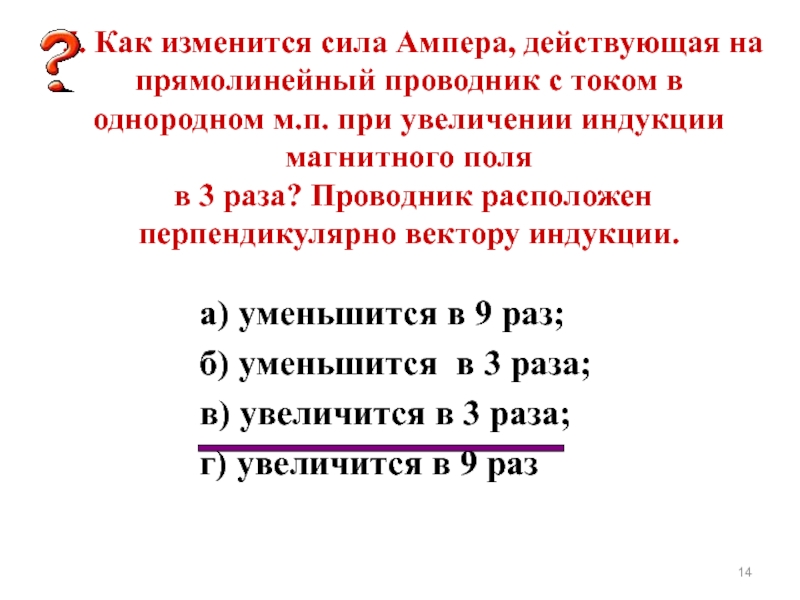

током в однородном м.п. при увеличении индукции магнитного поля в 3 раза? Проводник расположен перпендикулярно вектору индукции.

а) уменьшится в 9 раз;
б) уменьшится в 3 раза;
в) увеличится в 3 раза;
г) увеличится в 9 раз

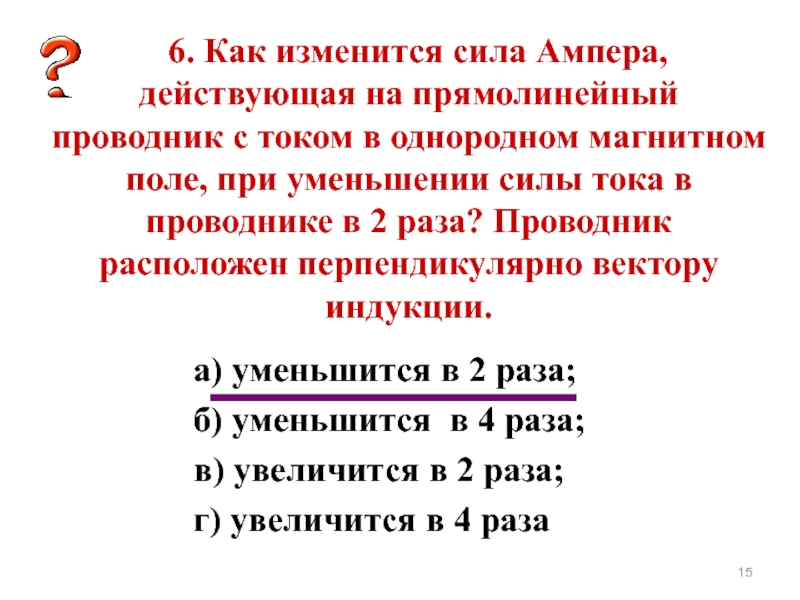

током в однородном магнитном поле, при уменьшении силы тока в проводнике в 2 раза? Проводник расположен перпендикулярно вектору индукции.

а) уменьшится в 2 раза;
б) уменьшится в 4 раза;
в) увеличится в 2 раза;
г) увеличится в 4 раза

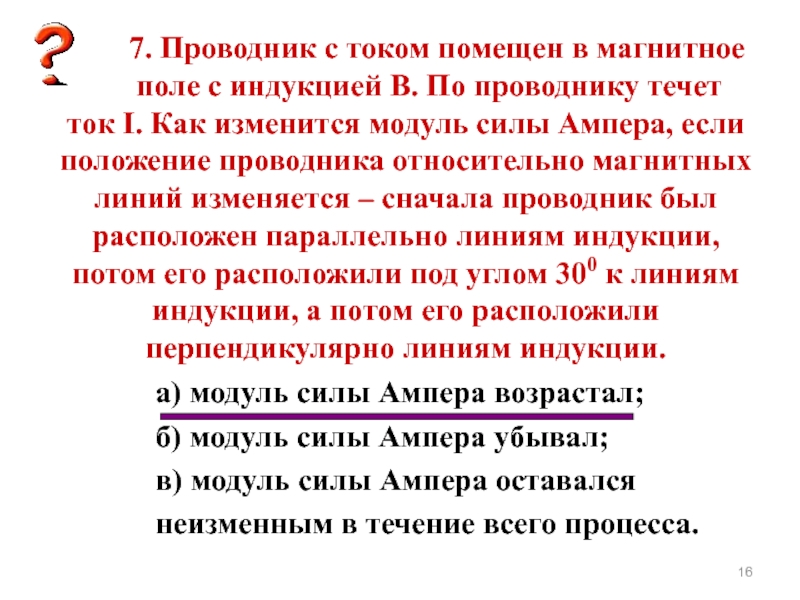

поле с индукцией В. По проводнику течет ток I. Как изменится модуль силы Ампера, если положение проводника относительно магнитных линий изменяется – сначала проводник был расположен параллельно линиям индукции, потом его расположили под углом 300 к линиям индукции, а потом его расположили перпендикулярно линиям индукции.

а) модуль силы Ампера возрастал;
б) модуль силы Ампера убывал;
в) модуль силы Ампера оставался
неизменным в течение всего процесса.

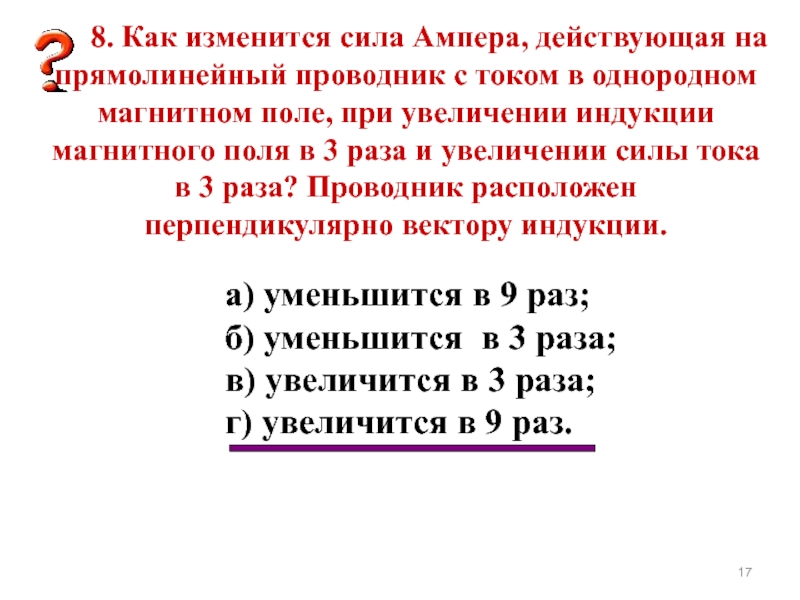

проводник с током в однородном магнитном поле, при увеличении индукции магнитного поля в 3 раза и увеличении силы тока в 3 раза? Проводник расположен перпендикулярно вектору индукции.

а) уменьшится в 9 раз;
б) уменьшится в 3 раза;
в) увеличится в 3 раза;
г) увеличится в 9 раз.

которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

1

2

3

4

а) 1 б) 2 в) 3 г) 4

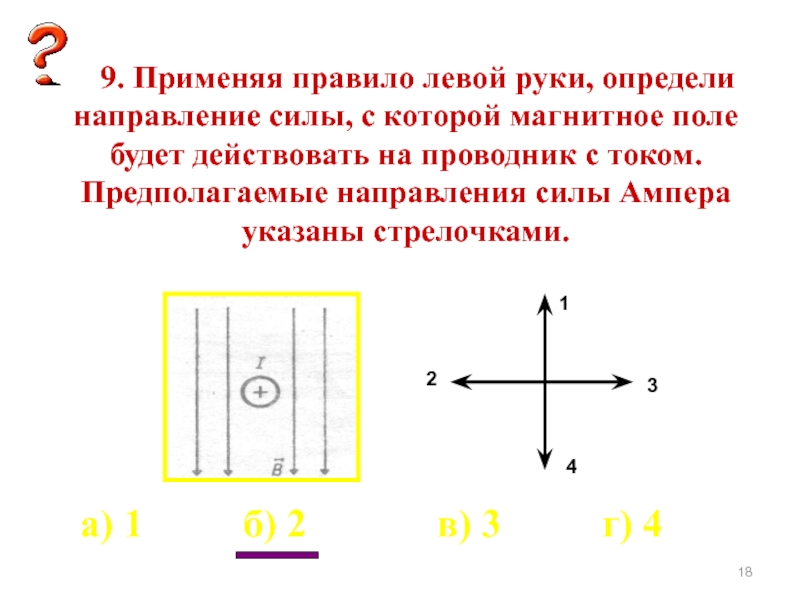

силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

1

2

3

4

а) 1 б) 2 в) 3 г) 4

которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

1

2

3

4

а) 1 б) 2 в) 3 г) 4

+

.

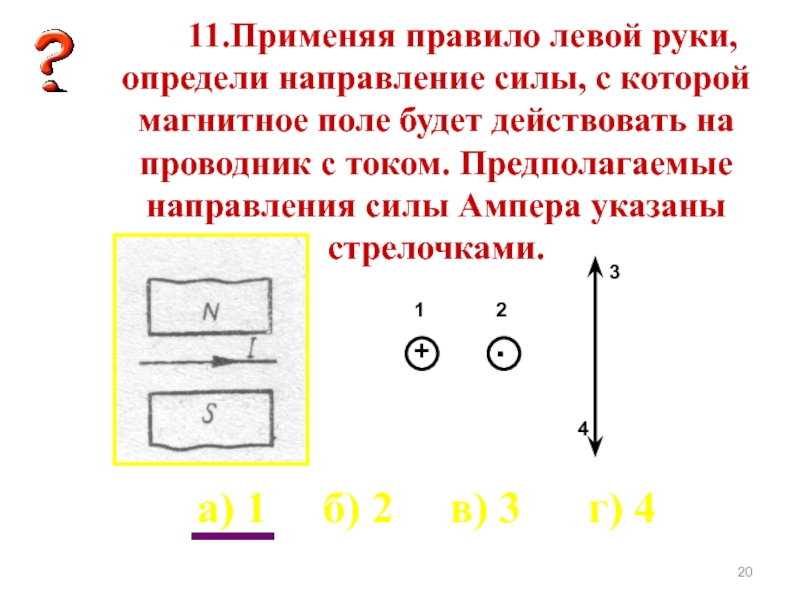

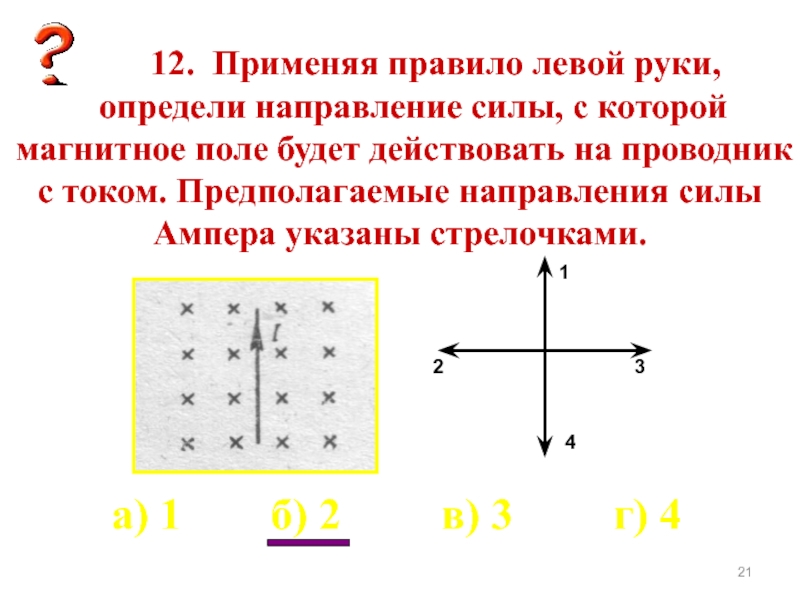

направление силы, с которой магнитное поле будет действовать на проводник с током. Предполагаемые направления силы Ампера указаны стрелочками.

1

2

3

4

а) 1 б) 2 в) 3 г) 4

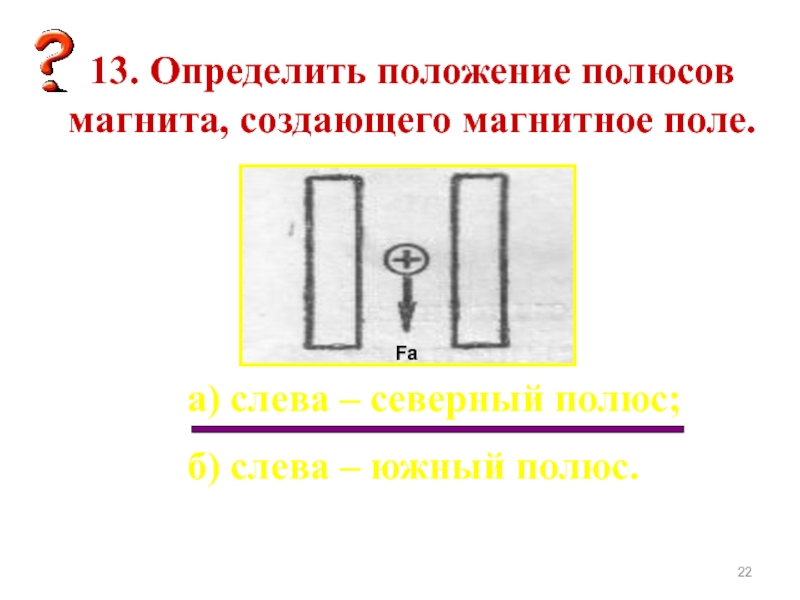

полюс;
б) слева – южный полюс.

Fа

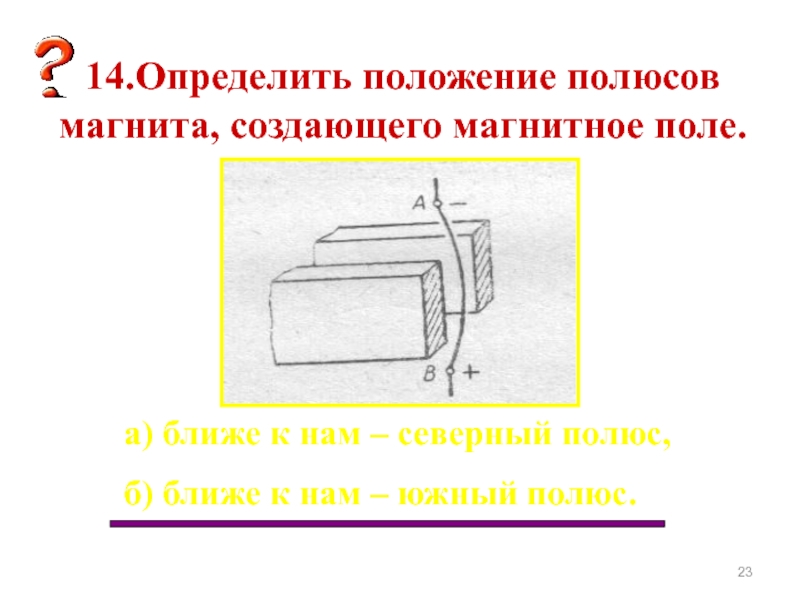

северный полюс,
б) ближе к нам – южный полюс.

успехов!
