Слайд 1Качканарский филиал
ГАПОУ СО «Уральский радиотехнический колледж им. А. С. Попова»
Презентация
по физике
(для 1 курса)
Тема
«Электрический ток
в различных средах»
Разработчик
Кашина
Татьяна Васильевна,
преподаватель физики,
1 категория
Слайд 2Электрический ток в различных средах
Электрический ток в металлах
Электрический ток в полупроводниках
Электрический
ток в p-n-переходах
Ток в растворах и расплавах электролитов
Электрический ток в вакууме
Электрический ток в газах
Слайд 3Электрический ток в металлах

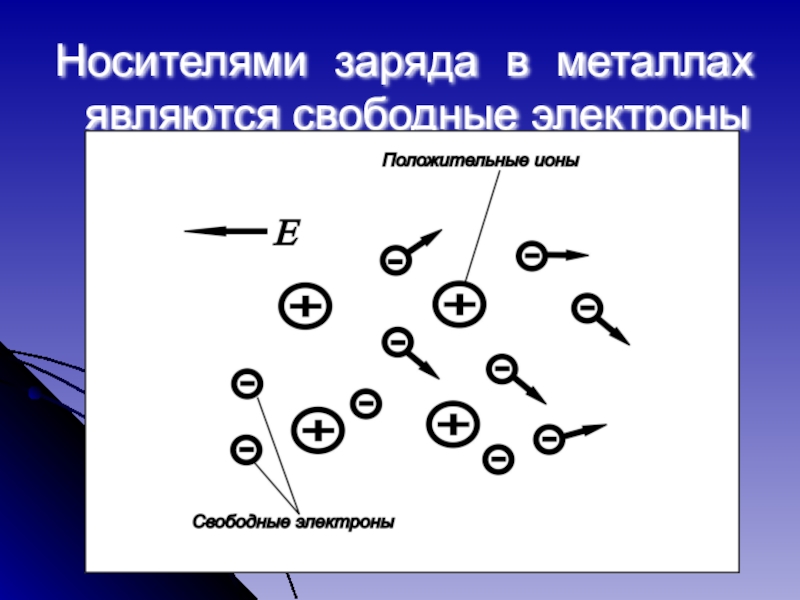

Слайд 4Носителями заряда в металлах являются свободные электроны
Слайд 5При увеличении напряжения в проводнике сила тока возрастает:
Закон Ома

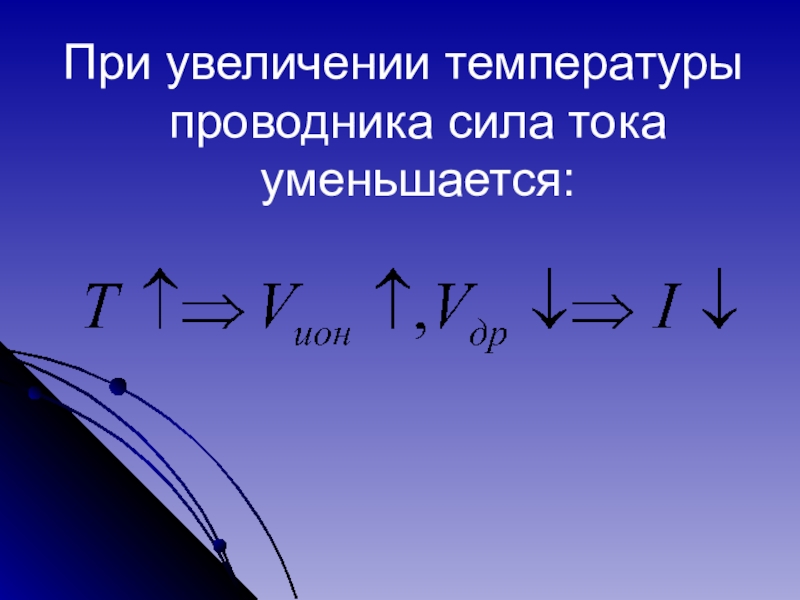

Слайд 6При увеличении температуры проводника сила тока уменьшается:
Слайд 7Сопротивление проводника находится в прямой зависимости от температуры:
Удельное сопротивление металлов линейно
зависит от температуры:
Слайд 8Закономерности протекания электрического тока в металлах находят применение в вольтметрах и
термометрах сопротивления.
Слайд 9В металлических проводниках
Носители заряда – свободные электроны
Сила тока находится в прямой
зависимости от напряжения и в обратной от сопротивления
Сопротивление металлов зависит от температуры
Слайд 10Электрический ток в полупроводниках
Слайд 11К полупроводникам относится ряд материалов, находящийся между металлами и диэлектриками (изоляторами).
Носителями заряда в полупроводниках являются свободные электроны и «дырки» («дыркой» называют перемещающееся место в кристалле с недостатком одного электрона).

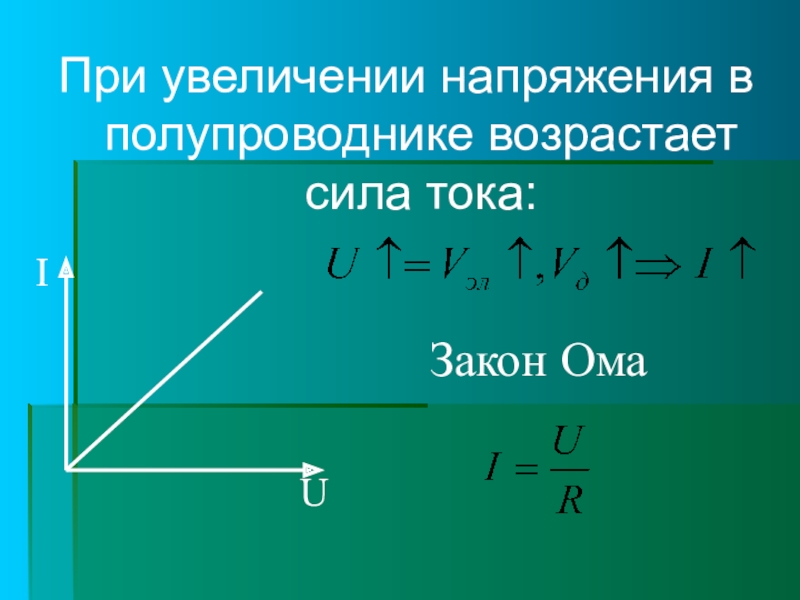

Слайд 12При увеличении напряжения в полупроводнике возрастает сила тока:
Закон Ома

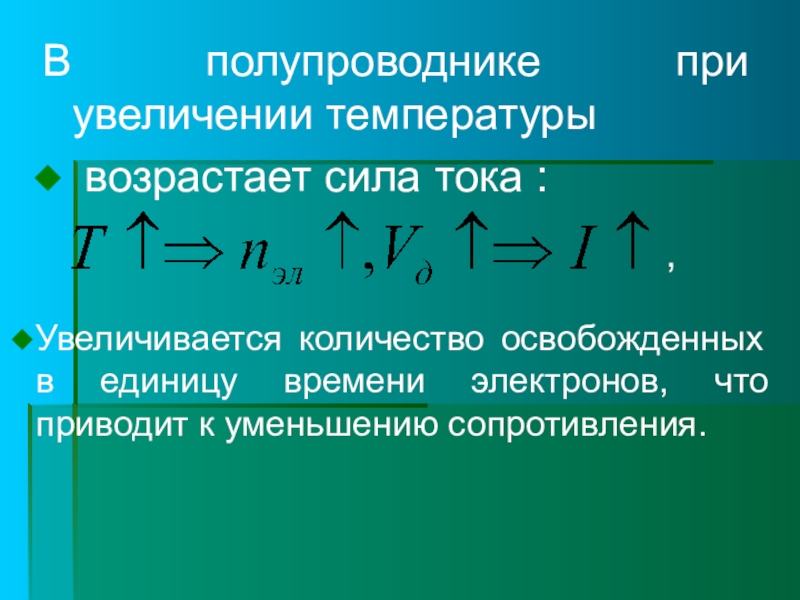

Слайд 13В полупроводнике при увеличении температуры
возрастает сила тока :
Увеличивается количество освобожденных
в единицу времени электронов, что приводит к уменьшению сопротивления.
Слайд 14Увеличение освещенности сопровождается увеличением силы тока:

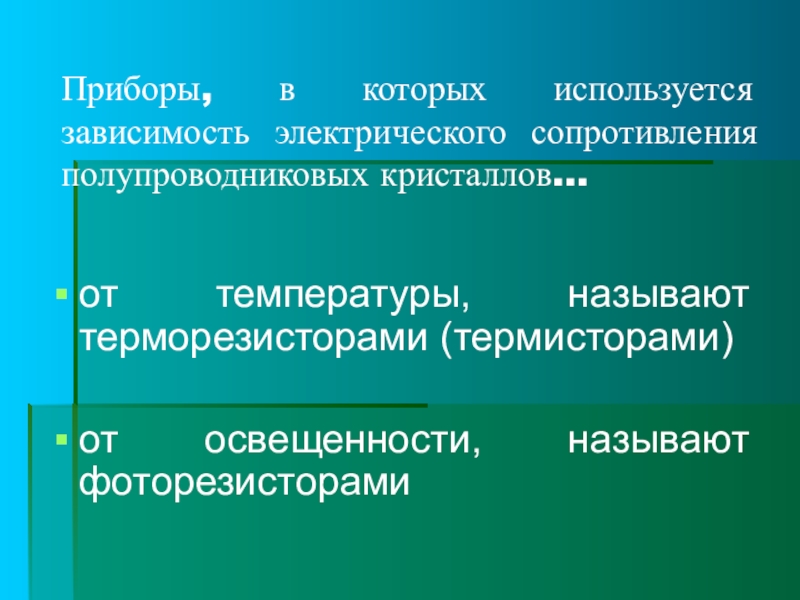

Слайд 15Приборы, в которых используется зависимость электрического сопротивления полупроводниковых кристаллов…
от температуры, называют
терморезисторами (термисторами)
от освещенности, называют фоторезисторами
Слайд 16В полупроводниках
Заметная электропроводимость возникает лишь при комнатных температурах
С ростом температуры
падает сопротивление, к уменьшению удельного сопротивления приводит внедрение примесей
Сила тока находится в прямой зависимости от температуры, напряжения и освещенности
Носители заряда – свободные электроны и дырки
Слайд 18 Граница раздела проводников p-типа и n-типа называется p-n-переходом.
P-n-переход пропускает электрический ток при одной полярности включения напряжения и не пропускает ток при другой полярности включения. При запирающем (обратном) направлении поля сила тока очень мала, в пропускном (прямом) направлении поля сила тока значительно больше.
Свойство односторонней проводимости диода используется для выпрямления переменного тока.
Слайд 19Носителями заряда в p-n-переходах являются
В p-области – «дырки»
В n-области - электроны

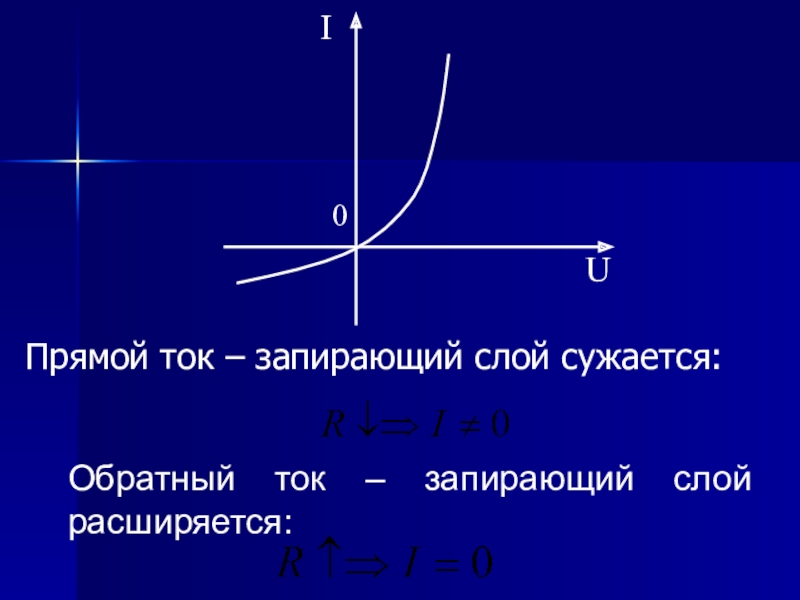

Слайд 20Прямой ток – запирающий слой сужается:
Обратный ток – запирающий слой расширяется:
Слайд 21 В настоящее время полупроводниковые диоды (полупроводники с одним электронно-дырочным
переходом) и транзисторы (полупроводниковые устройства, позволяющие управлять электрическими сигналами, усиливать и генерировать электромагнитные колебания) нашли широкое применение в электронике, радиотехнике, вычислительной технике, автоматике.
Слайд 22Таким образом, …
P-n-переход обладает свойством односторонней проводимости
Носители заряда: в p-области –
«дырки», в n-области – электроны
Закономерности протекания электрического тока применяются в полупроводниковых диодах и транзисторах (полевые или униполярные (носители тока - либо электроны, либо дырки) и биполярные (носители тока - и электроны, и дырки) ).
Слайд 23Ток в растворах и расплавах электролитов

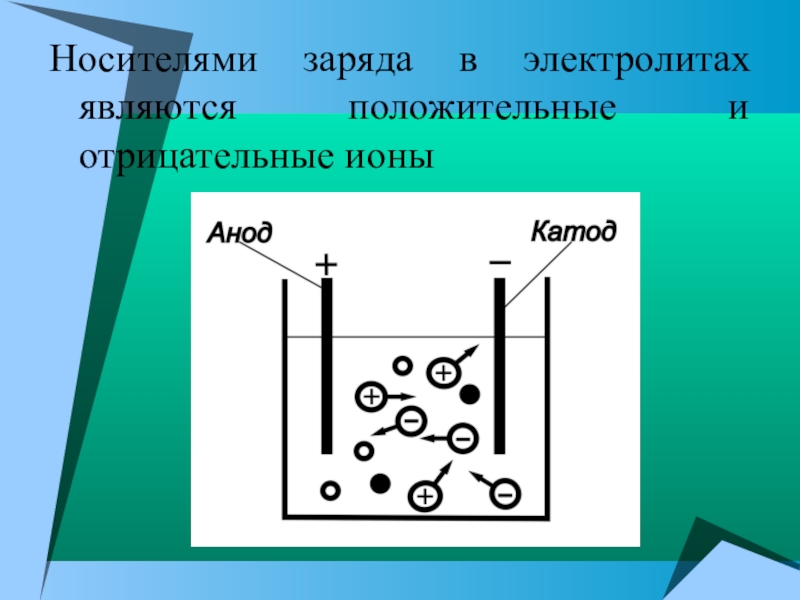

Слайд 24Носителями заряда в электролитах являются положительные и отрицательные ионы
Слайд 25 Увеличение напряжения приводит к увеличению силы тока в р-рах
и расплавах электролитов
Закон Ома
Слайд 26 При увеличении температуры в электролитах сила тока возрастает:
,
а при увеличении
силы тока увеличивается масса выделившегося на электроде вещества:
Закон Фарадея
Слайд 27 Явление электролиза нашло широкое применение в технике.
С помощью
электролиза для защиты от окисления производится покрытие поверхности одного металла (различные предметы и детали машин) другим (хромирование, никелирование и т.п.)
Электролиз применяется в гальванопластике – процессе получения отслаиваемых покрытий из металлов
В полиграфической промышленности электролиз применяют для создания стереотипов с матриц
Явление электролиза применяется для получения многих металлов из раствора солей и т. п. (например, получение алюминия из расплава бокситов)
Слайд 28В растворах и расплавах электролитов
Носителями заряда являются положительные и отрицательные ионы
К
увеличению силы тока приводит увеличение температуры и увеличение напряжения, что в свою очередь влияет на увеличение массы выделившегося на электроде вещества
Явление электролиза применяется на практике в электрометаллургии, гальваностегии, гальванопластике.

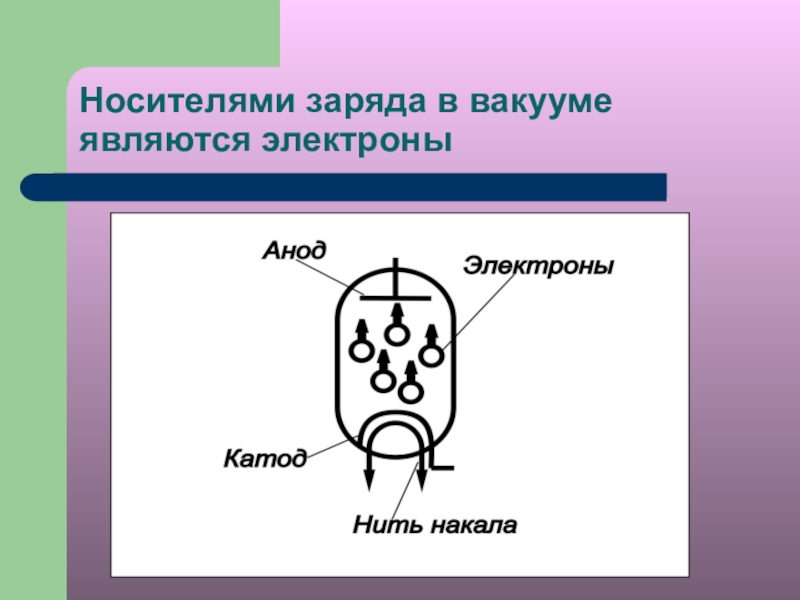

Слайд 30Носителями заряда в вакууме являются электроны
Слайд 31Вакуум – отличный изолятор, т. к. в нем отсутствуют свободные электрические
заряды
Явление термоэлектронной эмиссии – излучения электронов с поверхности нагретого металла наблюдается в электронной лампе (электронно-лучевая трубка)
На основе электронно-лучевой трубки созданы осциллограф – прибор, предназначенный для исследования колебаний и других быстропротекающих процессов, а так же телевизионный передатчик и приемник
Самый простой электровакуумный прибор – вакуумный диод. Его основное свойство, используемое в практике – односторонняя проводимость
Вакуумный триод - электровакуумный прибор, в котором между катодом и анодом помещается третий электрод

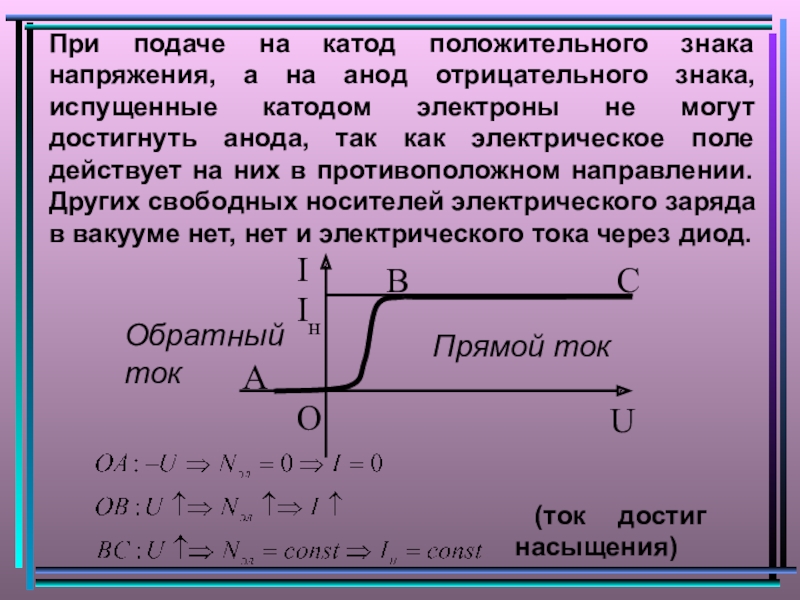

Слайд 32При подаче на катод положительного знака напряжения, а на анод отрицательного
знака, испущенные катодом электроны не могут достигнуть анода, так как электрическое поле действует на них в противоположном направлении. Других свободных носителей электрического заряда в вакууме нет, нет и электрического тока через диод.
(ток достиг насыщения)
Слайд 33 Увеличение силы тока наблюдается при увеличении температуры:

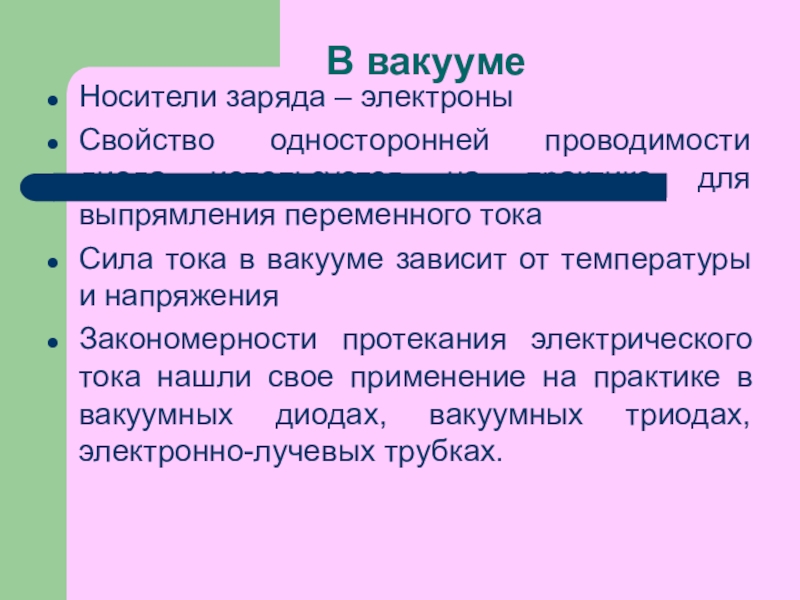

Слайд 34В вакууме
Носители заряда – электроны
Свойство односторонней проводимости диода используется на практике
для выпрямления переменного тока
Сила тока в вакууме зависит от температуры и напряжения
Закономерности протекания электрического тока нашли свое применение на практике в вакуумных диодах, вакуумных триодах, электронно-лучевых трубках.
Слайд 36Газ может стать проводником электрического тока, если в результате какого-то процесса
часть его атомов ионизируется и появляются положительные и отрицательные ионы. Значения температуры, при которой начинается термическая ионизация газа, для разных газов различны, т. к. различны значения энергии связи электронов в различных атомах
Газ в ионизированном состоянии называется плазмой

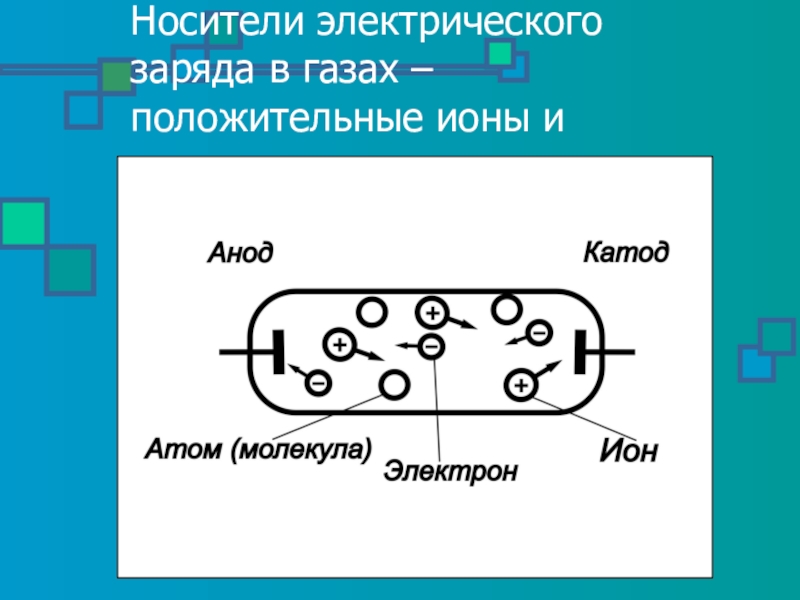

Слайд 37Носители электрического заряда в газах – положительные ионы и электроны
Слайд 38На участке BC ток достиг насыщения
OBC – участок несамостоятельного разряда
CD –
область самостоятельного разряда
Слайд 39Увеличение температуры газа приводит к увеличению силы тока:
Слайд 40Виды газового разряда
Электрическая дуга (применяется при сварке металлов, в прожекторах, в
металлургии и электротехнике)
Коронный (наблюдается перед грозой (или во время) на остриях высокоподнятых предметов)
Искровой (молния, полярное сияние)
Тлеющий ( в газоразрядных источниках света, газосветных лампах, цифровых индикаторах)

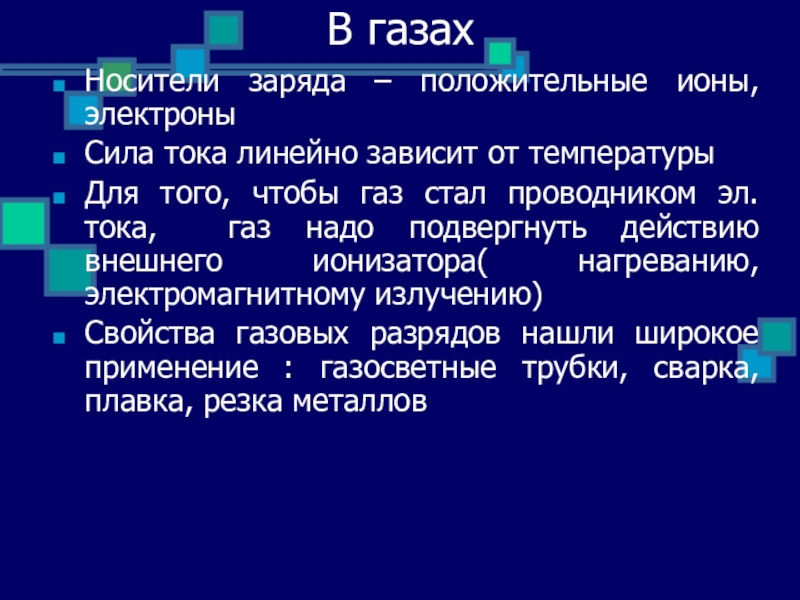

Слайд 41В газах
Носители заряда – положительные ионы, электроны
Сила тока линейно зависит от
температуры
Для того, чтобы газ стал проводником эл. тока, газ надо подвергнуть действию внешнего ионизатора( нагреванию, электромагнитному излучению)
Свойства газовых разрядов нашли широкое применение : газосветные трубки, сварка, плавка, резка металлов
