Презентация, доклад по физике на тему Электр өрісінің жұмысы
Содержание
- 1. Презентация по физике на тему Электр өрісінің жұмысы
- 2. Электр өрісінің жұмысы.
- 3. Электростатикалық өрістің жұмысы++++++++-------++q зарядты электр өрісіне қоямызӨріс
- 4. Ауырлық күшінің жұмысымен ұқсастықWp = qEdAэ.ө. =
- 5. Потенциал энергиясының таңбасыWp = mgh > 0m
- 6. Wp = +|qEd| > 0Потенциал энергиясының таңбасыWp
- 7. Потенциал энергиясының таңбасы1 мысал«0»SA = -ΔWp =
- 8. Потенциал энергиясының таңбасы2 мысал«0» SA = FScos(180°)
- 9. Әр түрлі траекториямен қозғалған зарядтың энергиясыA1 =
- 10. Электр өрісінің жұмысы траекторияның түріне тәуелді емес21A12
- 11. Электр өрісінің потенциалы1Кернеулік – электр өрісінің күштік
- 12. Электр өрісінің потенциалы1Потенциал – электр өрісінің энергетикалық
- 13. Кернеулік және кернеу1Зарядты 1 нүктеден 2 нүктеге

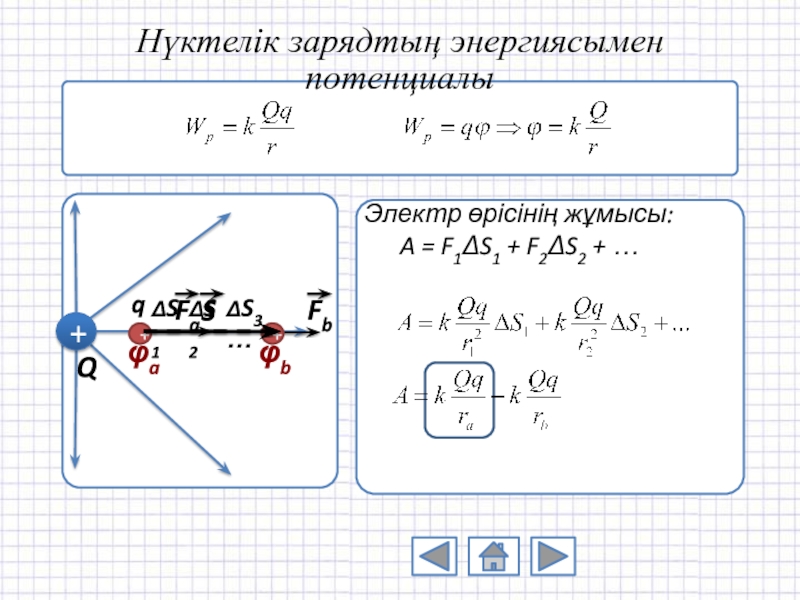

- 14. Нүктелік зарядтың энергиясымен потенциалыЭлектр өрісінің жұмысы:
- 15. Заряды және массы. Аналогия.Зарядтардың әсерлесуіМассалардың әсерлесуіq2 < 0 → Wp < 0
- 16. Эквипотенциал беттерБіртекті өрісНүктелік зарядтың өрісіБарлық нүктесінде потенциалы бірдей бет эквипотенциал бет деп аталады++
- 17. Тест 1. Қозғалмайтын электрлік зарядталған
- 18. 6. Әр нүктесінде жүргізілген жанама
- 19. А Өрістің екі нүктесінің арасында шамасы 0,012

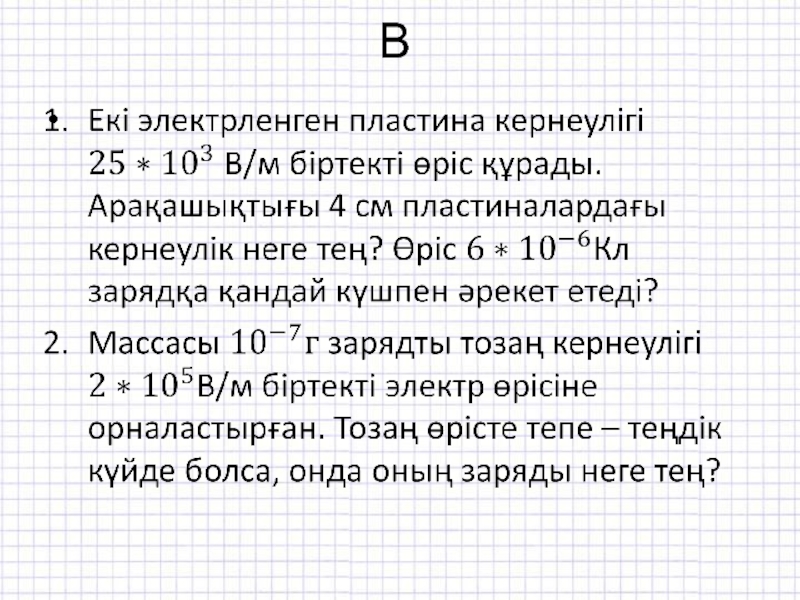

- 20. В

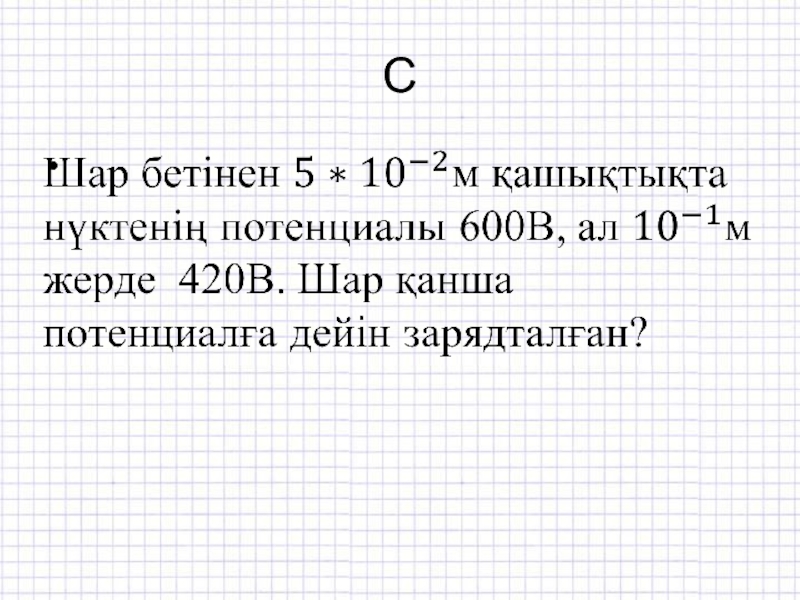

- 21. С
- 22. Үйге тапсырма Үйтапсырмасы§8.6-8.7, 16 – жаттығу №4,5,6,7

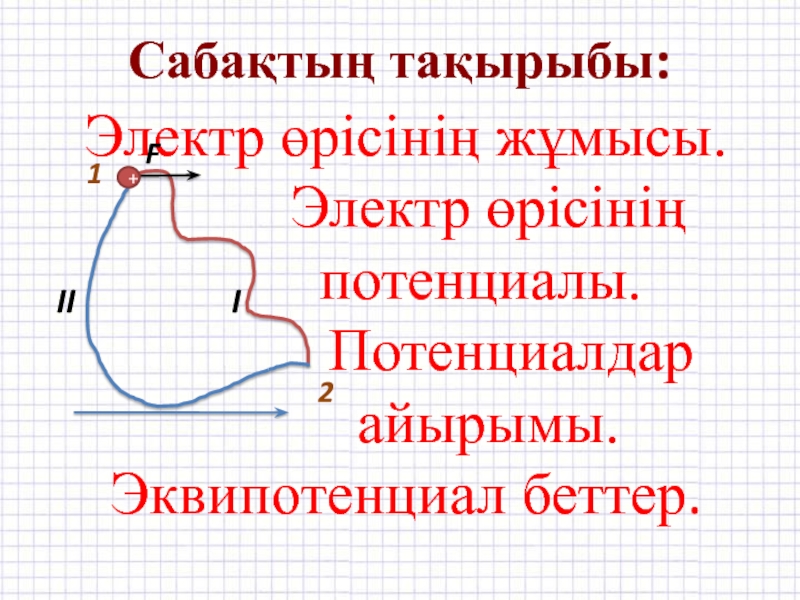

Электр өрісінің жұмысы. Электр өрісінің потенциалы. Потенциалдар айырымы. Эквипотенциал беттер.Сабақтың тақырыбы:21III
Слайд 2Электр өрісінің жұмысы. Электр өрісінің
потенциалы.
Потенциалдар
айырымы. Эквипотенциал беттер.

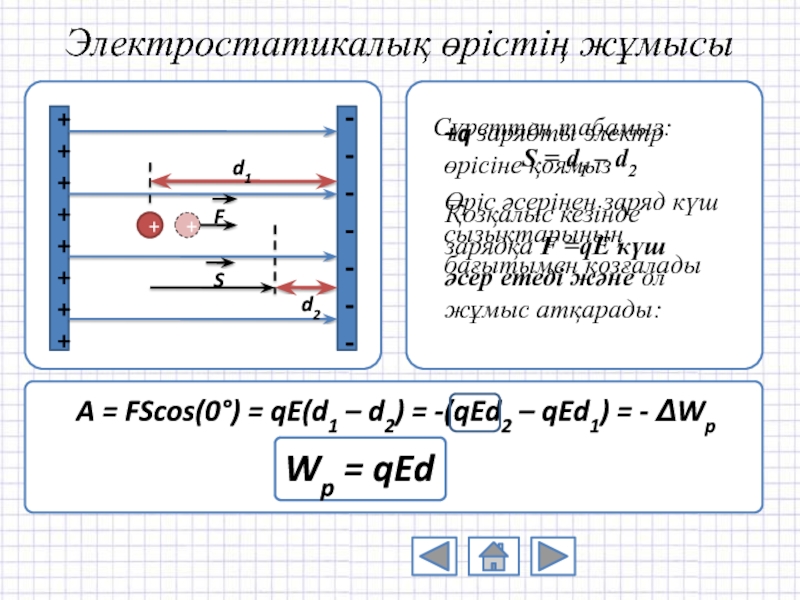

Слайд 3Электростатикалық өрістің жұмысы
++++++++
-------
+
+q зарядты электр өрісіне қоямыз
Өріс әсерінен заряд күш сызықтарының
бағытымен қозғалады
Сүреттен табамыз:
S = d1 – d2
Қозқалыс кезінде зарядқа F =qE күш әсер етеді және ол жұмыс атқарады:
A = FScos(0°) = qE(d1 – d2) = -(qEd2 – qEd1) = - ΔWp
Wp = qEd

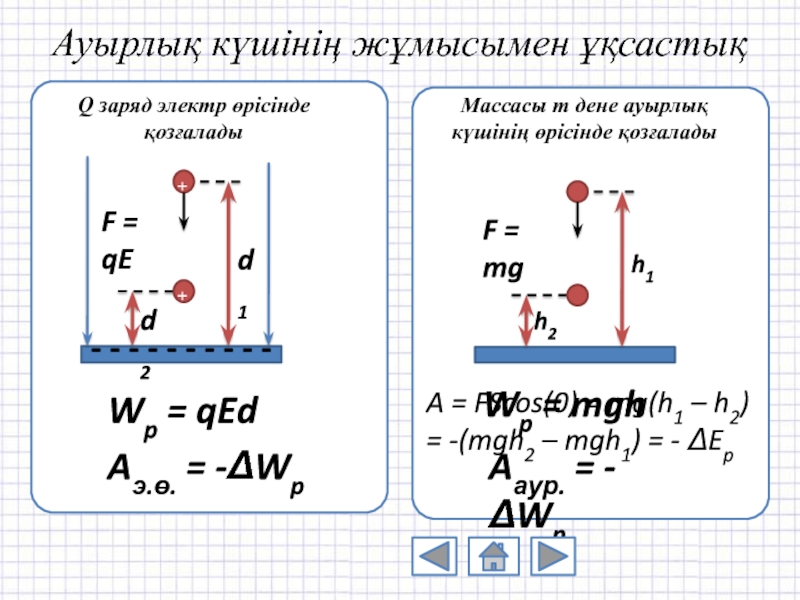

Слайд 4Ауырлық күшінің жұмысымен ұқсастық
Wp = qEd
Aэ.ө. = -ΔWp
Aаур. = -ΔWp
Wp
= mgh
A = FScos(0) = mg(h1 – h2)
= -(mgh2 – mgh1) = - ΔEp
Q заряд электр өрісінде қозғалады
Массасы m дене ауырлық күшінің өрісінде қозғалады

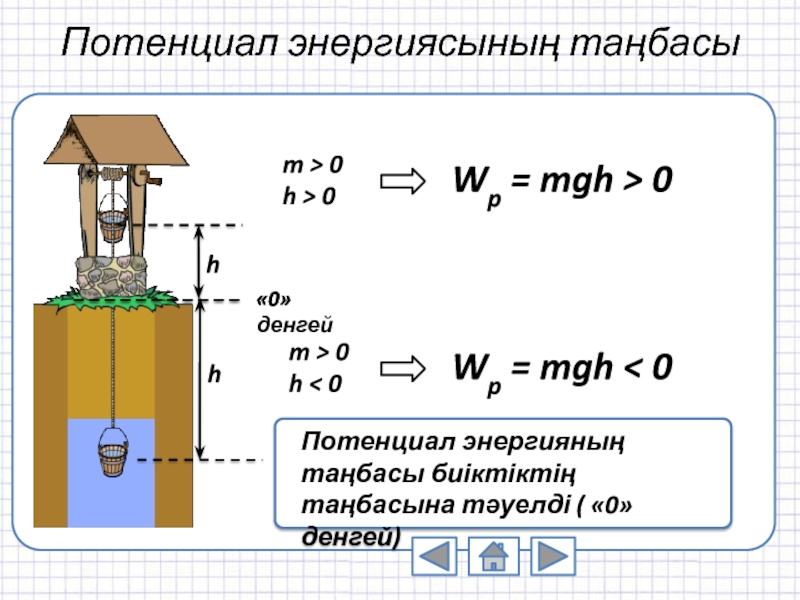

Слайд 5Потенциал энергиясының таңбасы
Wp = mgh > 0
m > 0
h > 0
m > 0
h < 0
Wp = mgh < 0
Потенциал энергияның таңбасы биіктіктің таңбасына тәуелді ( «0» денгей)
Слайд 6Wp = +|qEd| > 0
Потенциал энергиясының таңбасы
Wp = -|qEd| < 0
-
- - -
+ + + +
Электр өрісінднге заряд энергиясы келесі шамаларға тәуелді: өріс бағыты, заряд таңбасы және «0» денгейге
1
2
3
Слайд 7Потенциал энергиясының таңбасы
1 мысал
«0»
S
A = -ΔWp = - (Wp2 – Wp1)
= - (0 – Wp1) = Wp1
A = FScos(0°) > 0
Wp = +|qEd|

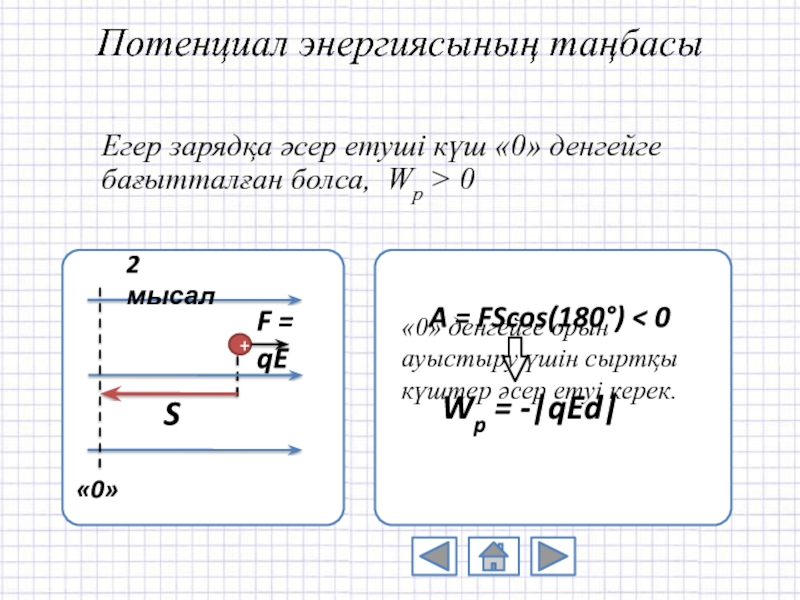

Слайд 8Потенциал энергиясының таңбасы
2 мысал
«0»
S
A = FScos(180°) < 0
Wp = -|qEd|
«0» денгейге орын ауыстыру үшін сыртқы күштер әсер етуі керек.
Егер зарядқа әсер етуші күш «0» денгейге бағытталған болса, Wp > 0
Слайд 9Әр түрлі траекториямен қозғалған зарядтың энергиясы
A1 = FS1cos(α) = F*AB*cos(α) =
F*BC
A1 = F*BC
A3 = FS3cos(0°) = F*CB*cos(0°) = F*BC
A3 = F*BC
A2 = FS2cos(90°) = F*AC*cos(90°) = 0
A2= 0
A2+ A3 = A1
B
C
A
Электр өрісінің жұмысы траекторияның түріне тәуелді емес
α

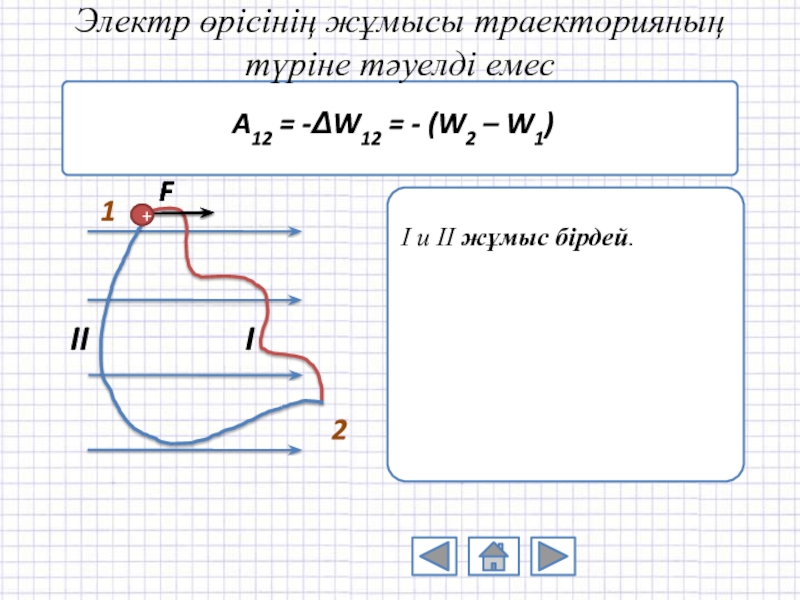

Слайд 10Электр өрісінің жұмысы траекторияның түріне тәуелді емес
2
1
A12 = -ΔW12 = -
(W2 – W1)
I и II жұмыс бірдей.
I
II

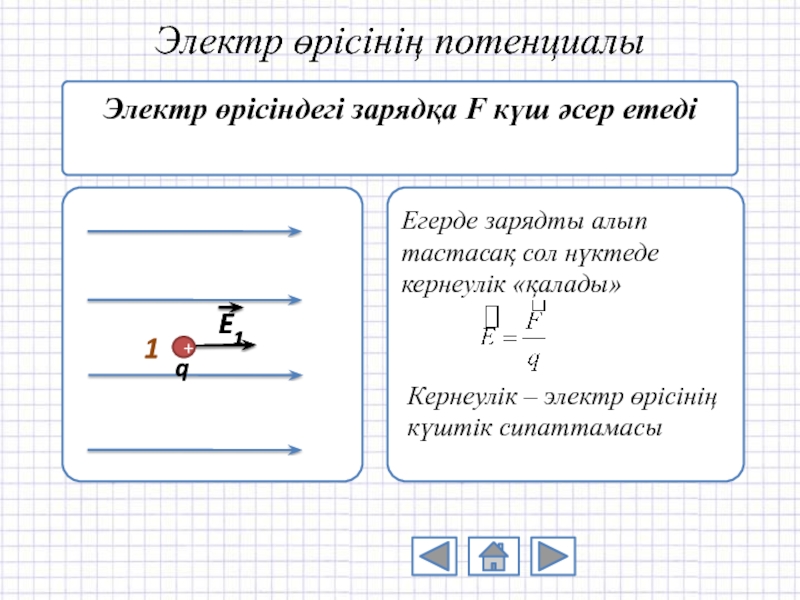

Слайд 11Электр өрісінің потенциалы
1
Кернеулік – электр өрісінің күштік сипаттамасы
Электр өрісіндегі зарядқа F
күш әсер етеді
Егерде зарядты алып тастасақ сол нүктеде кернеулік «қалады»

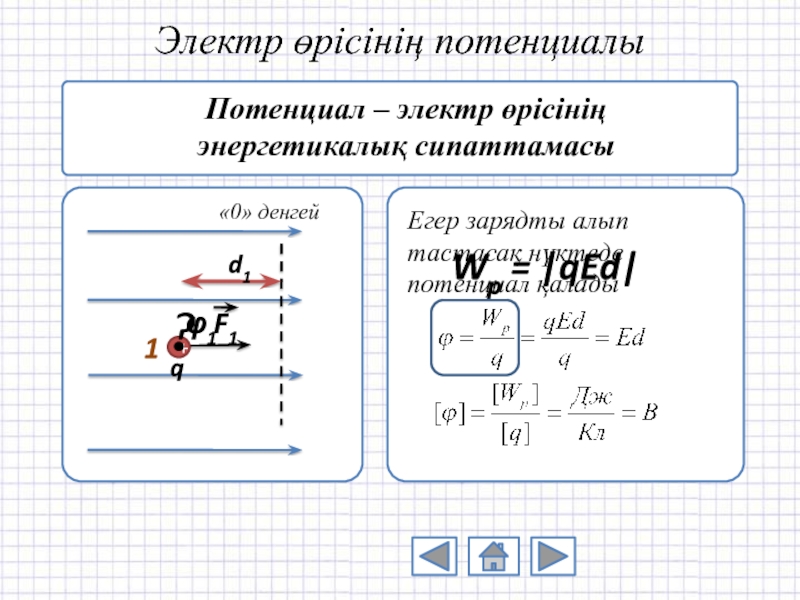

Слайд 12Электр өрісінің потенциалы
1
Потенциал – электр өрісінің энергетикалық сипаттамасы
Егер зарядты алып тастасақ
нүктеде потенциал қалады
«0» денгей
Wp = |qEd|
?

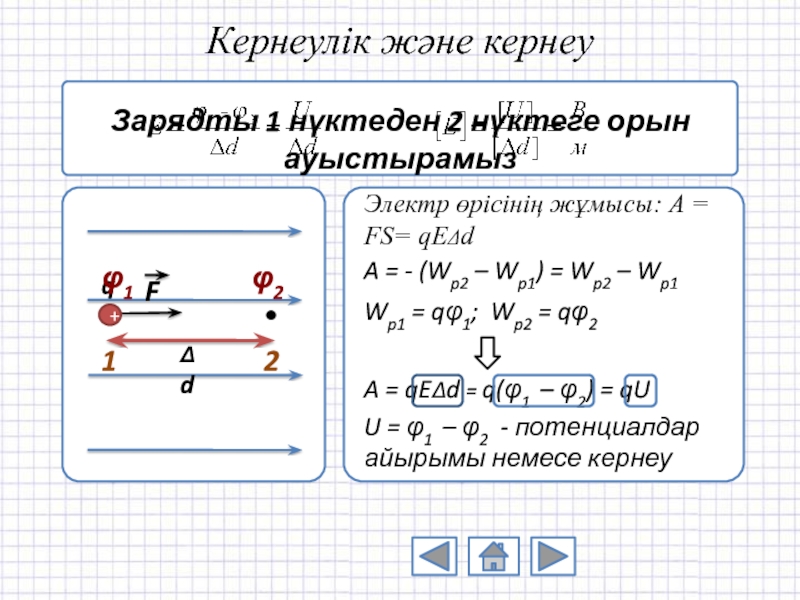

Слайд 13Кернеулік және кернеу
1
Зарядты 1 нүктеден 2 нүктеге орын ауыстырамыз
Электр өрісінің жұмысы:
A = FS= qEΔd
2
A = - (Wp2 – Wp1) = Wp2 – Wp1
Wp1 = qφ1; Wp2 = qφ2
A = qEΔd = q(φ1 – φ2) = qU
U = φ1 – φ2 - потенциалдар айырымы немесе кернеу
φ1
φ2
Слайд 16Эквипотенциал беттер
Біртекті өріс
Нүктелік зарядтың өрісі
Барлық нүктесінде потенциалы бірдей бет эквипотенциал бет
деп аталады
+
+

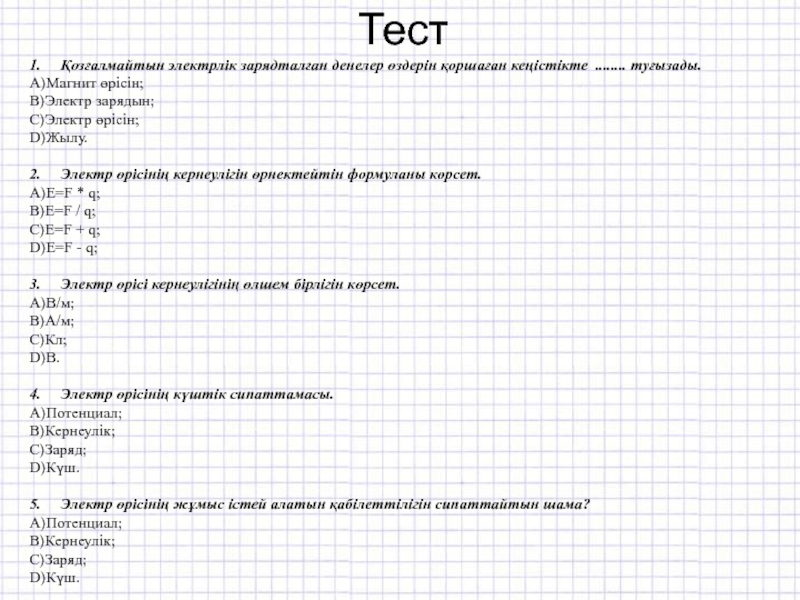

Слайд 17Тест
1. Қозғалмайтын электрлік зарядталған денелер өздерін қоршаған кеңістікте
........ туғызады.
А)Магнит өрісін;
В)Электр зарядын;
С)Электр өрісін;
D)Жылу.
2. Электр өрісінің кернеулігін өрнектейтін формуланы көрсет.
А)E=F * q;
В)E=F / q;
С)E=F + q;
D)E=F - q;
3. Электр өрісі кернеулігінің өлшем бірлігін көрсет.
А)В/м;
В)А/м;
С)Кл;
D)В.
4. Электр өрісінің күштік сипаттамасы.
А)Потенциал;
В)Кернеулік;
С)Заряд;
D)Күш.
5. Электр өрісінің жұмыс істей алатын қабілеттілігін сипаттайтын шама?
А)Потенциал;
В)Кернеулік;
С)Заряд;
D)Күш.
А)Магнит өрісін;
В)Электр зарядын;
С)Электр өрісін;
D)Жылу.
2. Электр өрісінің кернеулігін өрнектейтін формуланы көрсет.
А)E=F * q;
В)E=F / q;
С)E=F + q;
D)E=F - q;
3. Электр өрісі кернеулігінің өлшем бірлігін көрсет.
А)В/м;
В)А/м;
С)Кл;
D)В.
4. Электр өрісінің күштік сипаттамасы.
А)Потенциал;
В)Кернеулік;
С)Заряд;
D)Күш.
5. Электр өрісінің жұмыс істей алатын қабілеттілігін сипаттайтын шама?
А)Потенциал;
В)Кернеулік;
С)Заряд;
D)Күш.

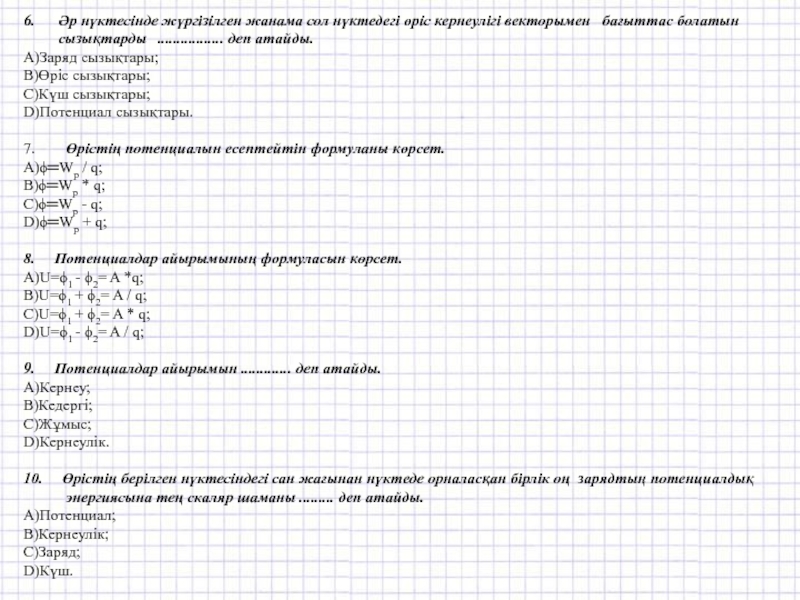

Слайд 186. Әр нүктесінде жүргізілген жанама сол нүктедегі өріс кернеулігі
векторымен бағыттас болатын
сызықтарды ................. деп атайды.
А)Заряд сызықтары;
В)Өріс сызықтары;
С)Күш сызықтары;
D)Потенциал сызықтары.
7. Өрістің потенциалын есептейтін формуланы көрсет.
А)═Wp / q;
В)═Wp * q;
С)═Wp - q;
D)═Wp + q;
8. Потенциалдар айырымының формуласын көрсет.
А)U=1 - 2= A *q;
В)U=1 + 2= A / q;
С)U=1 + 2= A * q;
D)U=1 - 2= A / q;
9. Потенциалдар айырымын ............. деп атайды.
А)Кернеу;
В)Кедергі;
С)Жұмыс;
D)Кернеулік.
10. Өрістің берілген нүктесіндегі сан жағынан нүктеде орналасқан бірлік оң зарядтың потенциалдық
энергиясына тең скаляр шаманы ......... деп атайды.
А)Потенциал;
В)Кернеулік;
С)Заряд;
D)Күш.
сызықтарды ................. деп атайды.
А)Заряд сызықтары;
В)Өріс сызықтары;
С)Күш сызықтары;
D)Потенциал сызықтары.
7. Өрістің потенциалын есептейтін формуланы көрсет.
А)═Wp / q;
В)═Wp * q;
С)═Wp - q;
D)═Wp + q;
8. Потенциалдар айырымының формуласын көрсет.
А)U=1 - 2= A *q;
В)U=1 + 2= A / q;
С)U=1 + 2= A * q;
D)U=1 - 2= A / q;
9. Потенциалдар айырымын ............. деп атайды.
А)Кернеу;
В)Кедергі;
С)Жұмыс;
D)Кернеулік.
10. Өрістің берілген нүктесіндегі сан жағынан нүктеде орналасқан бірлік оң зарядтың потенциалдық
энергиясына тең скаляр шаманы ......... деп атайды.
А)Потенциал;
В)Кернеулік;
С)Заряд;
D)Күш.

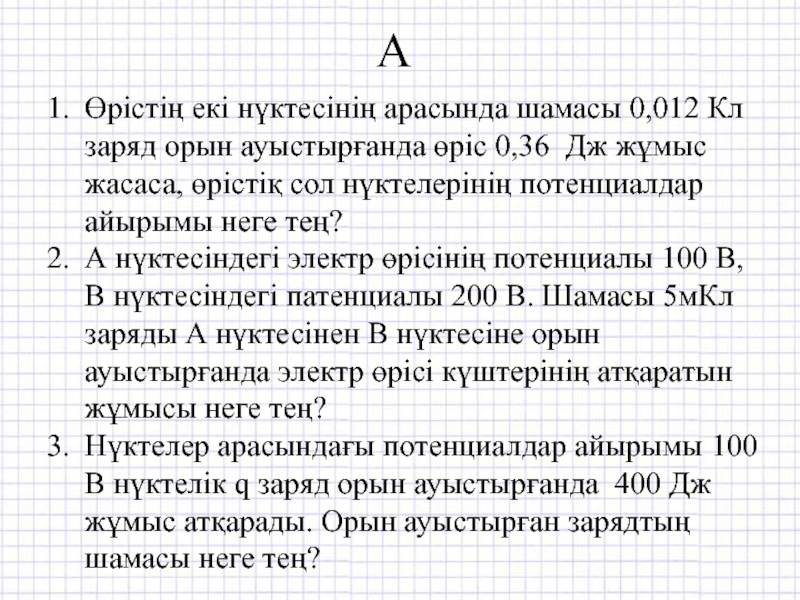

Слайд 19А
Өрістің екі нүктесінің арасында шамасы 0,012 Кл заряд орын ауыстырғанда
өріс 0,36 Дж жұмыс жасаса, өрістіқ сол нүктелерінің потенциалдар айырымы неге тең?
А нүктесіндегі электр өрісінің потенциалы 100 В, В нүктесіндегі патенциалы 200 В. Шамасы 5мКл заряды А нүктесінен В нүктесіне орын ауыстырғанда электр өрісі күштерінің атқаратын жұмысы неге тең?
Нүктелер арасындағы потенциалдар айырымы 100 В нүктелік q заряд орын ауыстырғанда 400 Дж жұмыс атқарады. Орын ауыстырған зарядтың шамасы неге тең?
А нүктесіндегі электр өрісінің потенциалы 100 В, В нүктесіндегі патенциалы 200 В. Шамасы 5мКл заряды А нүктесінен В нүктесіне орын ауыстырғанда электр өрісі күштерінің атқаратын жұмысы неге тең?
Нүктелер арасындағы потенциалдар айырымы 100 В нүктелік q заряд орын ауыстырғанда 400 Дж жұмыс атқарады. Орын ауыстырған зарядтың шамасы неге тең?
