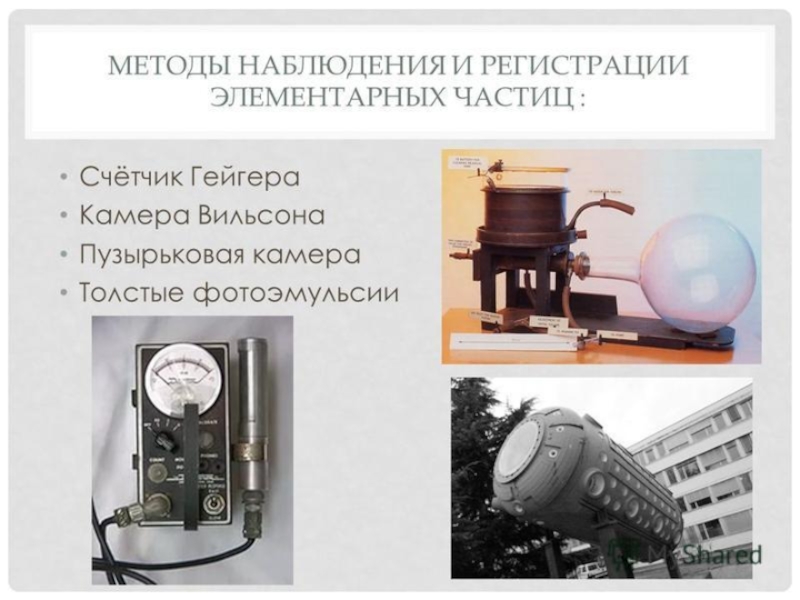

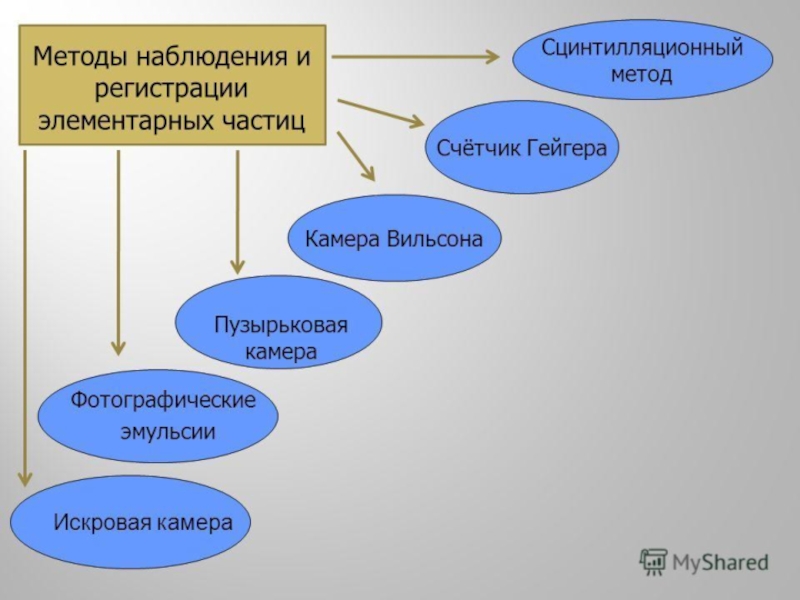

Презентация, доклад по физике Методы наблюдения и регистрации элементарных частиц (11 класс)

интернет ресурсах, в литературе, печатных изданиях. Способствовать формированию умения анализировать, сравнивать и обобщать полученные факты.

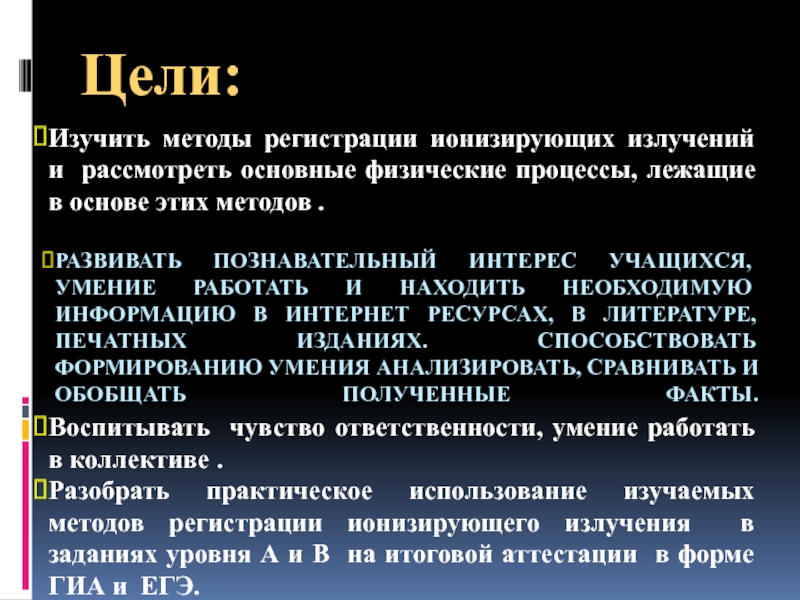

Цели:

Изучить методы регистрации ионизирующих излучений и рассмотреть основные физические процессы, лежащие в основе этих методов .

Воспитывать чувство ответственности, умение работать в коллективе .

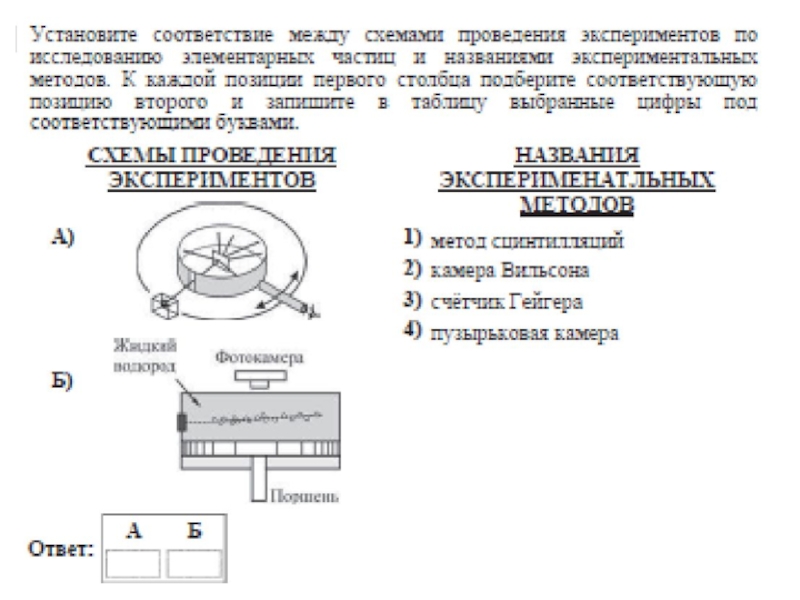

Разобрать практическое использование изучаемых методов регистрации ионизирующего излучения в заданиях уровня А и В на итоговой аттестации в форме ГИА и ЕГЭ.

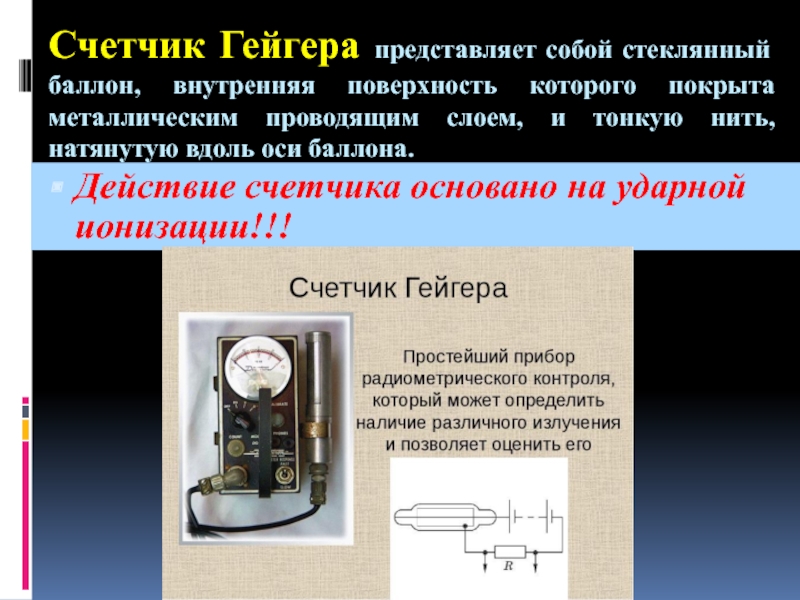

проводящим слоем, и тонкую нить, натянутую вдоль оси баллона.

Действие счетчика основано на ударной ионизации!!!

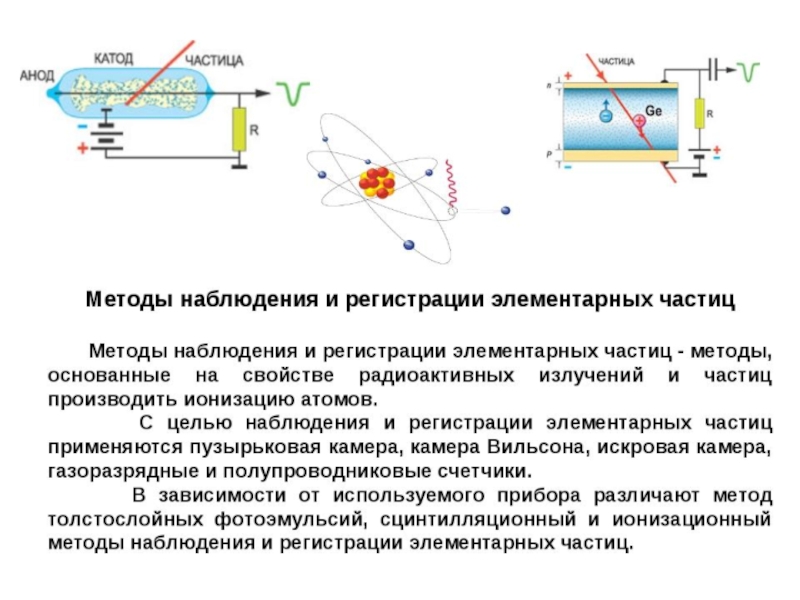

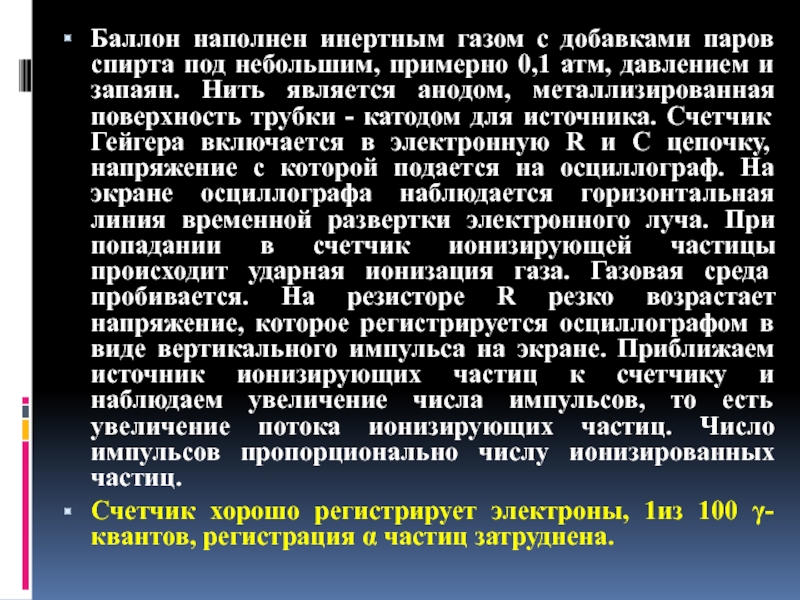

0,1 атм, давлением и запаян. Нить является анодом, металлизированная поверхность трубки - катодом для источника. Счетчик Гейгера включается в электронную R и C цепочку, напряжение с которой подается на осциллограф. На экране осциллографа наблюдается горизонтальная линия временной развертки электронного луча. При попадании в счетчик ионизирующей частицы происходит ударная ионизация газа. Газовая среда пробивается. На резисторе R резко возрастает напряжение, которое регистрируется осциллографом в виде вертикального импульса на экране. Приближаем источник ионизирующих частиц к счетчику и наблюдаем увеличение числа импульсов, то есть увеличение потока ионизирующих частиц. Число импульсов пропорционально числу ионизированных частиц.
Счетчик хорошо регистрирует электроны, 1из 100 γ-квантов, регистрация α частиц затруднена.

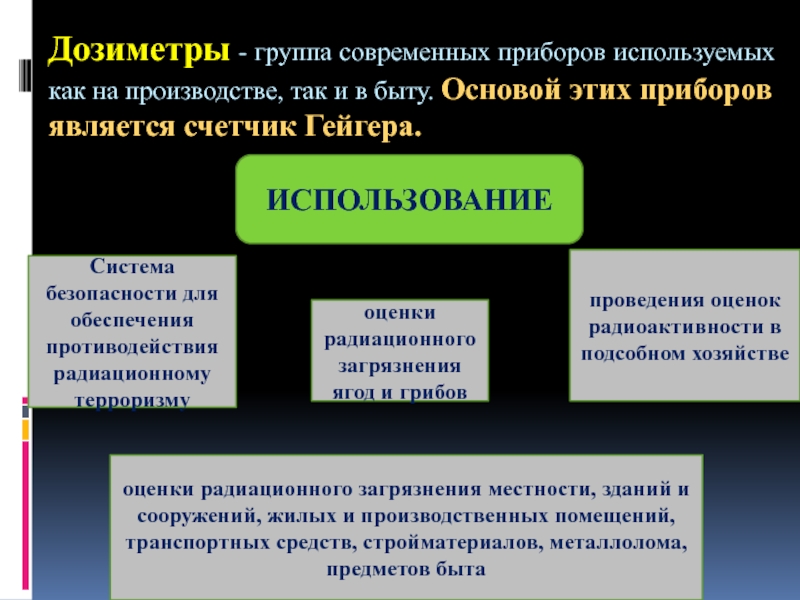

в быту. Основой этих приборов является счетчик Гейгера.

ИСПОЛЬЗОВАНИЕ

Система безопасности для обеспечения противодействия радиационному терроризму

проведения оценок радиоактивности в подсобном хозяйстве

оценки радиационного загрязнения местности, зданий и сооружений, жилых и производственных помещений, транспортных средств, стройматериалов, металлолома, предметов быта

оценки радиационного загрязнения ягод и грибов

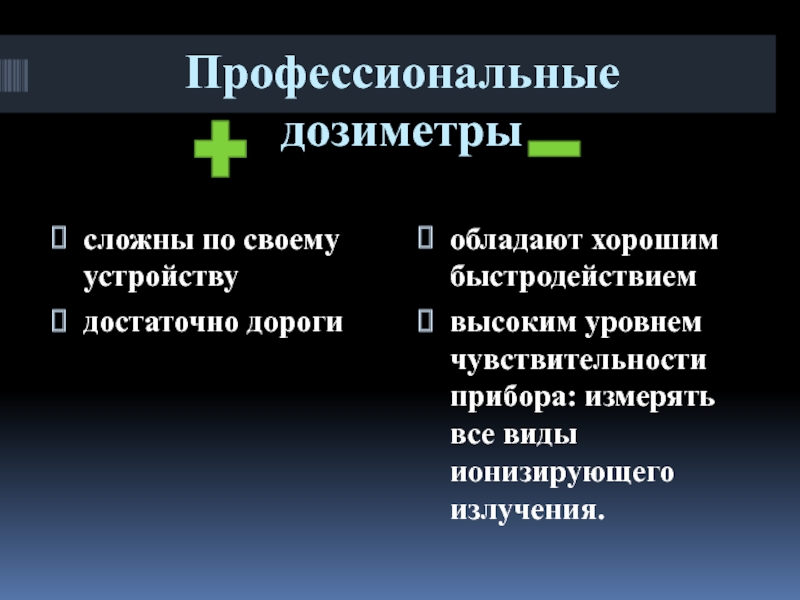

прибора: измерять все виды ионизирующего излучения.

ошибку порядка 20 — 30 %.

дешевизна

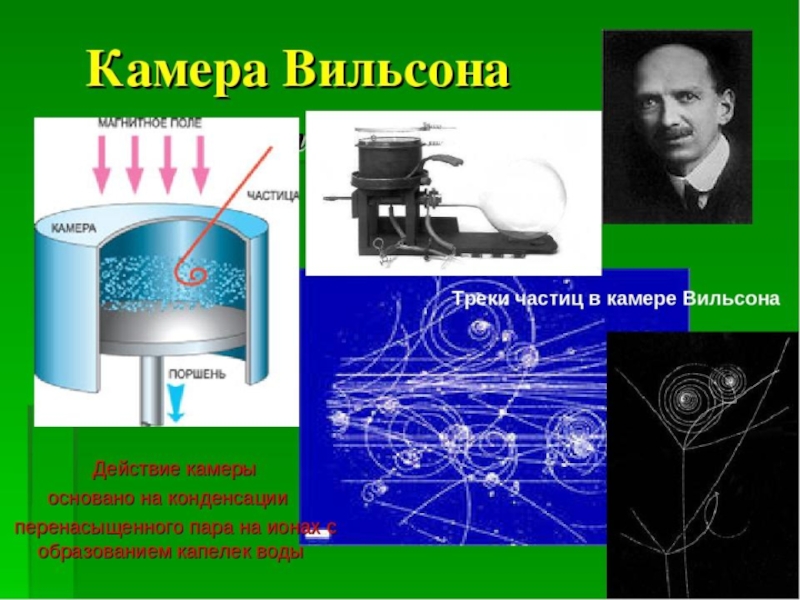

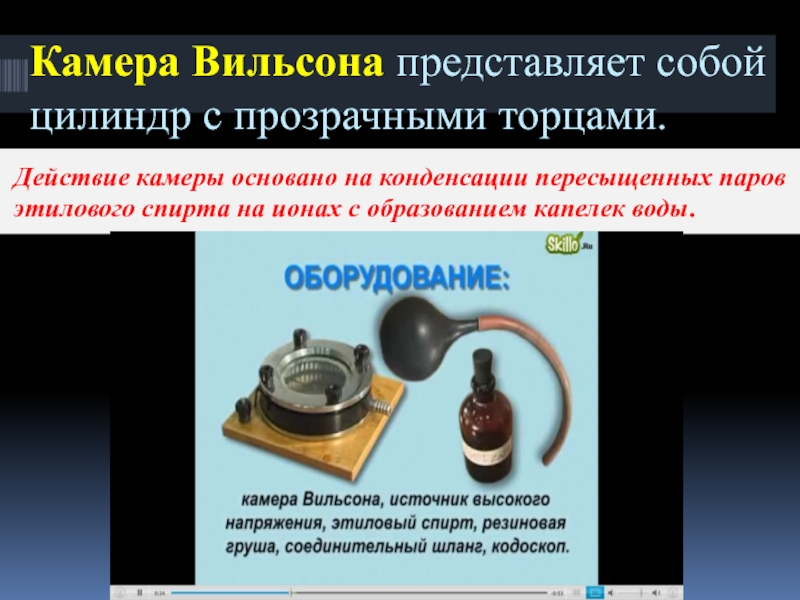

на конденсации пересыщенных паров этилового спирта на ионах с образованием капелек воды.

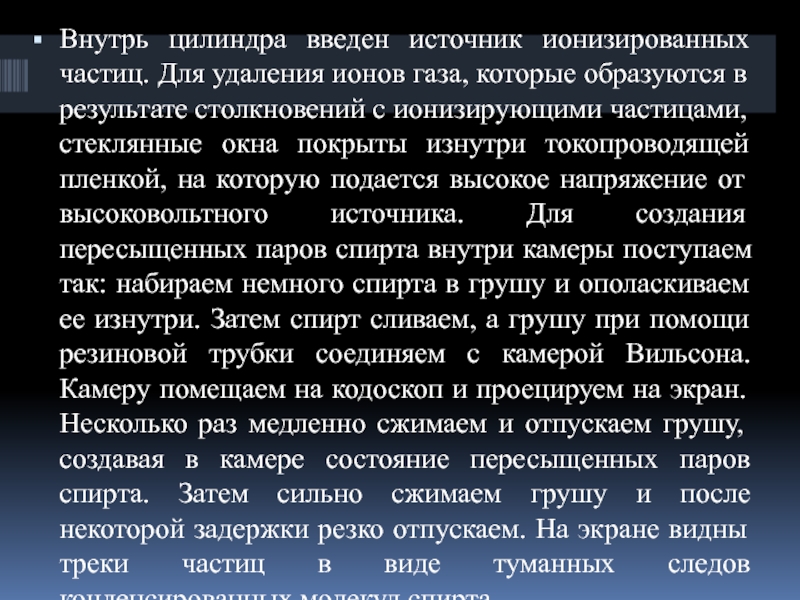

образуются в результате столкновений с ионизирующими частицами, стеклянные окна покрыты изнутри токопроводящей пленкой, на которую подается высокое напряжение от высоковольтного источника. Для создания пересыщенных паров спирта внутри камеры поступаем так: набираем немного спирта в грушу и ополаскиваем ее изнутри. Затем спирт сливаем, а грушу при помощи резиновой трубки соединяем с камерой Вильсона. Камеру помещаем на кодоскоп и проецируем на экран. Несколько раз медленно сжимаем и отпускаем грушу, создавая в камере состояние пересыщенных паров спирта. Затем сильно сжимаем грушу и после некоторой задержки резко отпускаем. На экране видны треки частиц в виде туманных следов конденсированных молекул спирта.

ее массе и саму массу.

КАМЕРА ВИЛЬСОНА ДАЕТ ВОЗМОЖНОСТЬ ОПРЕДЕЛИТЬ

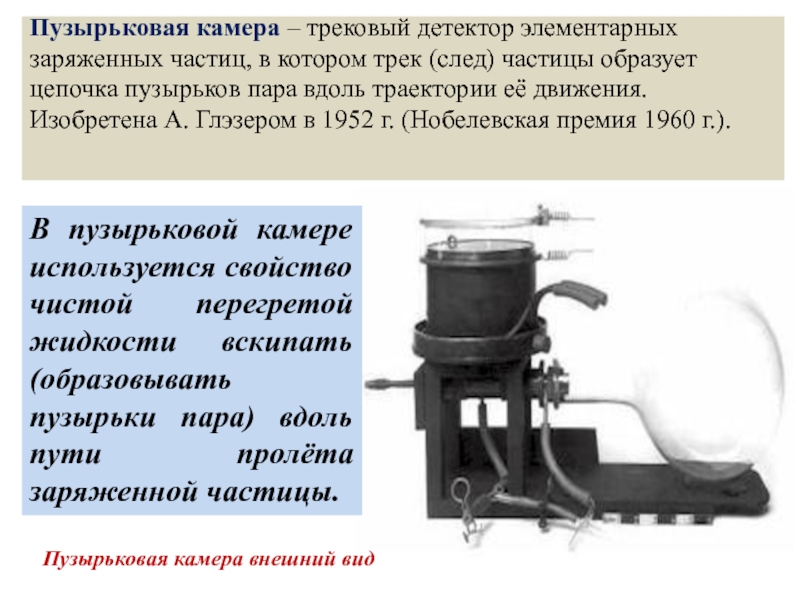

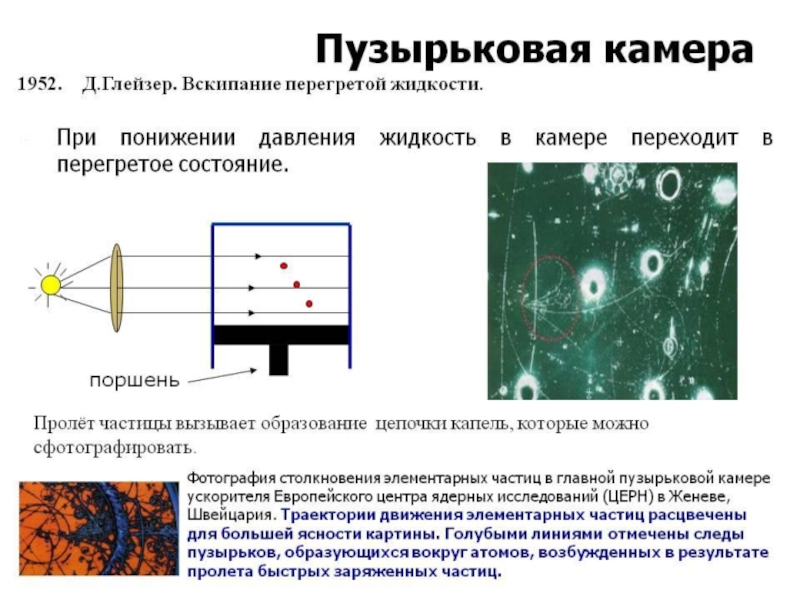

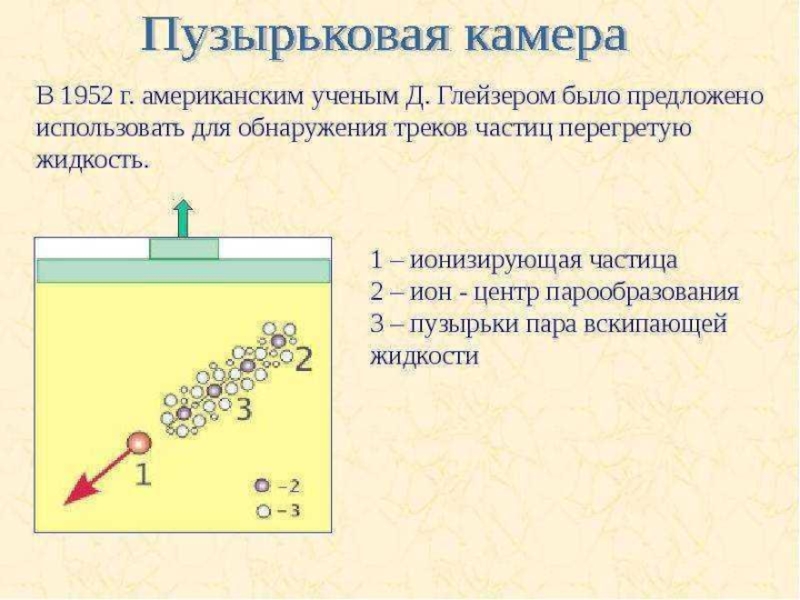

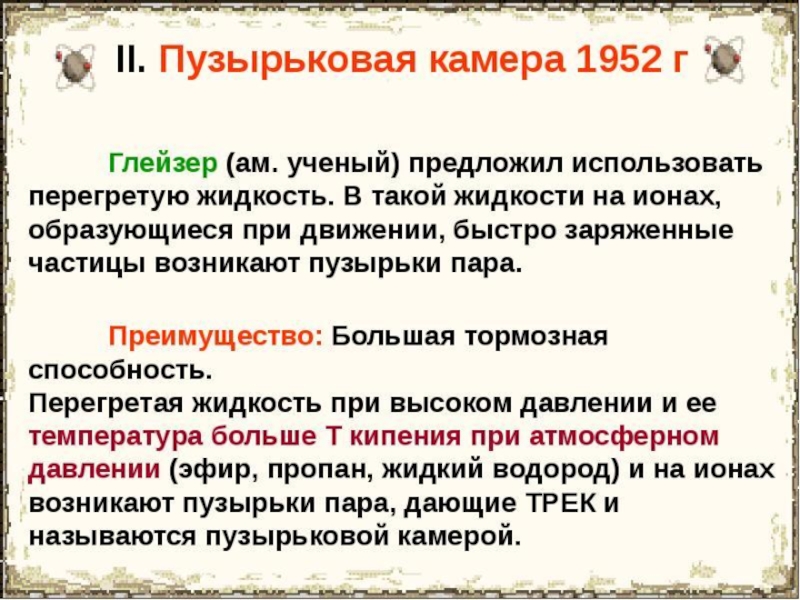

(след) частицы образует цепочка пузырьков пара вдоль траектории её движения. Изобретена А. Глэзером в 1952 г. (Нобелевская премия 1960 г.).

В пузырьковой камере используется свойство чистой перегретой жидкости вскипать (образовывать пузырьки пара) вдоль пути пролёта заряженной частицы.

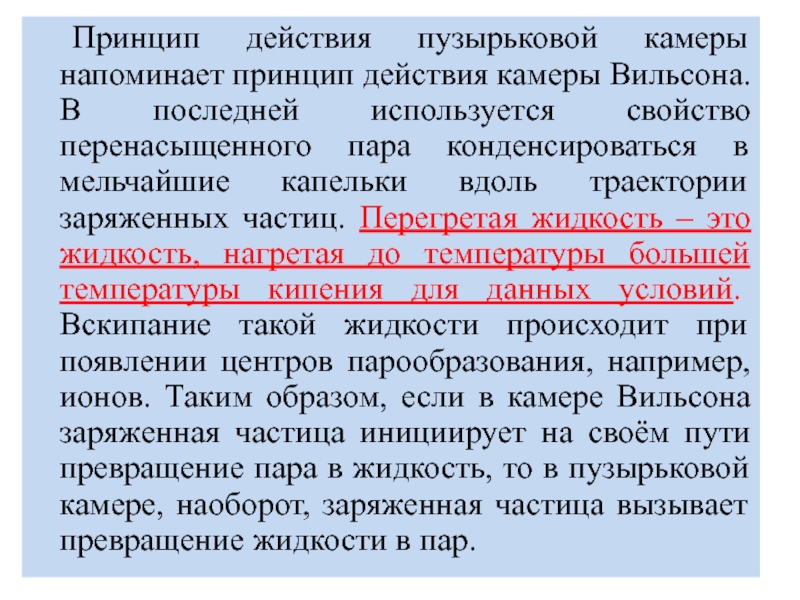

последней используется свойство перенасыщенного пара конденсироваться в мельчайшие капельки вдоль траектории заряженных частиц. Перегретая жидкость – это жидкость, нагретая до температуры большей температуры кипения для данных условий. Вскипание такой жидкости происходит при появлении центров парообразования, например, ионов. Таким образом, если в камере Вильсона заряженная частица инициирует на своём пути превращение пара в жидкость, то в пузырьковой камере, наоборот, заряженная частица вызывает превращение жидкости в пар.

миллисекунд камера становится чувствительной и способна зарегистрировать заряженную частицу. После фотографирования треков давление поднимается до прежней величины, пузырьки “схлопываются” и камера вновь готова к работе. Цикл работы большой пузырьковой камеры 1 с (т. е. значительно меньше, чем у камеры Вильсона), что позволяет использовать её в экспериментах на импульсных ускорителях. Небольшие пузырьковые камеры могут работать в значительно более быстром режиме – 10-100 расширений в секунду. Моменты возникновения фазы чувствительности пузырьковой камеры синхронизуют с моментами попадания в камеру частиц от ускорителя.

диффузионной камерой является то, что в качестве рабочей среды в ней используется жидкость (жидкие водород, гелий, неон, ксенон, фреон, пропан и их смеси). Эти жидкости, являясь одновременно мишенью и детектирующей средой, обладают на 2-3 порядка большей плотностью, чем газы, что многократно увеличивает вероятность появления в них событий, достойных изучения, и позволяют целиком “уместить” в своём объёме треки высокоэнергичных частиц.
Пузырьковые камеры могут достигать очень больших размеров (до 40 м3). Их, как и камеры Вильсона, помещают в магнитное поле. Пространственное разрешение пузырьковых камер 0.1 мм.

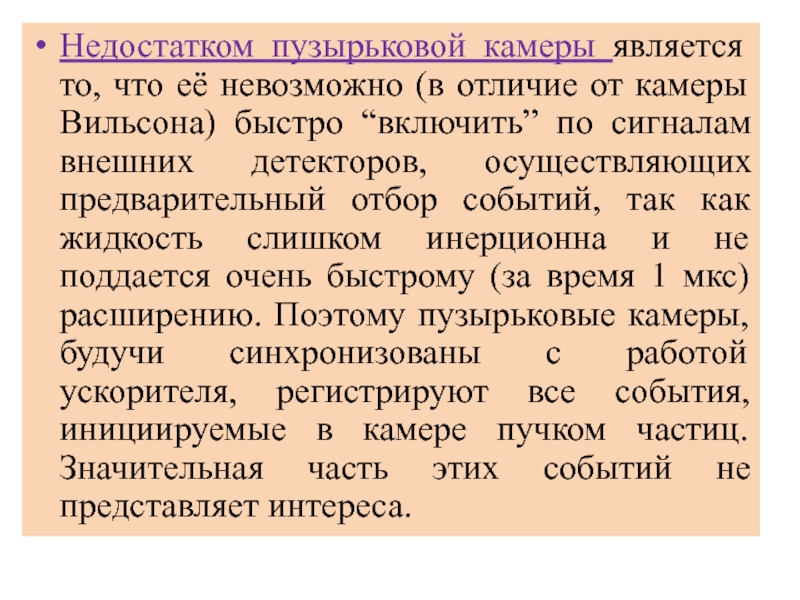

камеры Вильсона) быстро “включить” по сигналам внешних детекторов, осуществляющих предварительный отбор событий, так как жидкость слишком инерционна и не поддается очень быстрому (за время 1 мкс) расширению. Поэтому пузырьковые камеры, будучи синхронизованы с работой ускорителя, регистрируют все события, инициируемые в камере пучком частиц. Значительная часть этих событий не представляет интереса.

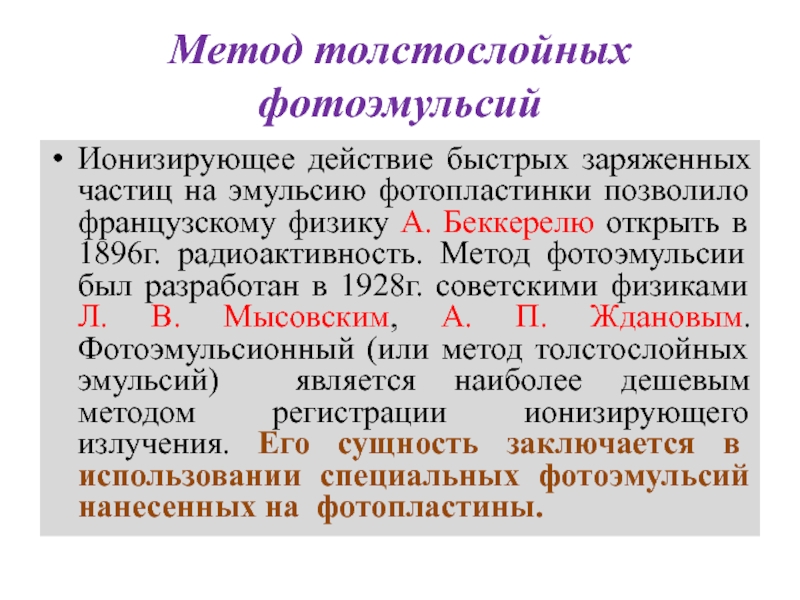

французскому физику А. Беккерелю открыть в 1896г. радиоактивность. Метод фотоэмульсии был разработан в 1928г. советскими физиками Л. В. Мысовским, А. П. Ждановым. Фотоэмульсионный (или метод толстослойных эмульсий) является наиболее дешевым методом регистрации ионизирующего излучения. Его сущность заключается в использовании специальных фотоэмульсий нанесенных на фотопластины.

пронизывая кристаллик, отрывает электроны от отдельных атомов брома. Цепочка таких кристалликов образует скрытое изображение. При проявлении в этих кристалликах восстанавливается металлическое серебро и цепочка зерен серебра образует трек частицы. По характеру видимого следа (его длине, толщине и т. п.) можно судить как о свойствах частицы, которая оставила след (ее энергии, скорости, массе, направлении движения), так и о характере процесса (рассеивание, ядерная реакция, распад частиц), если он произошел в эмульсии. Фотоэмульсия имеет большую плотность, поэтому треки получаются короткими.

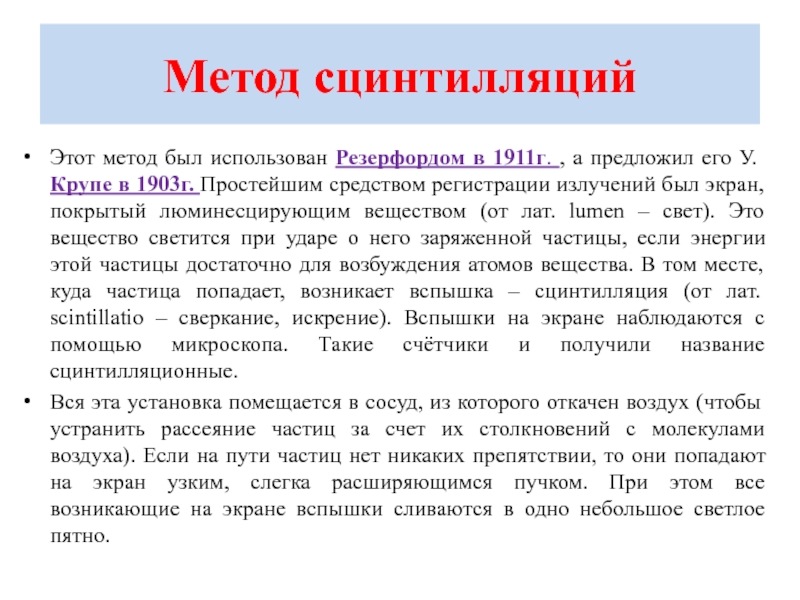

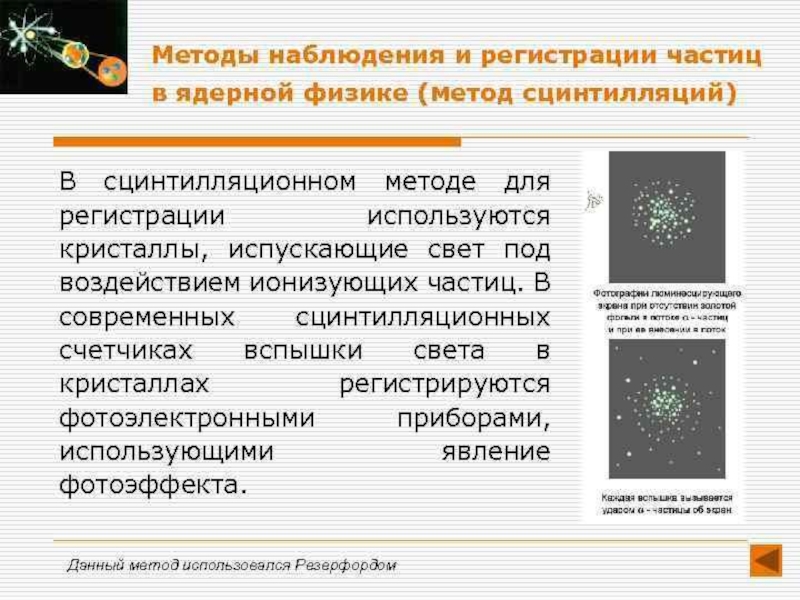

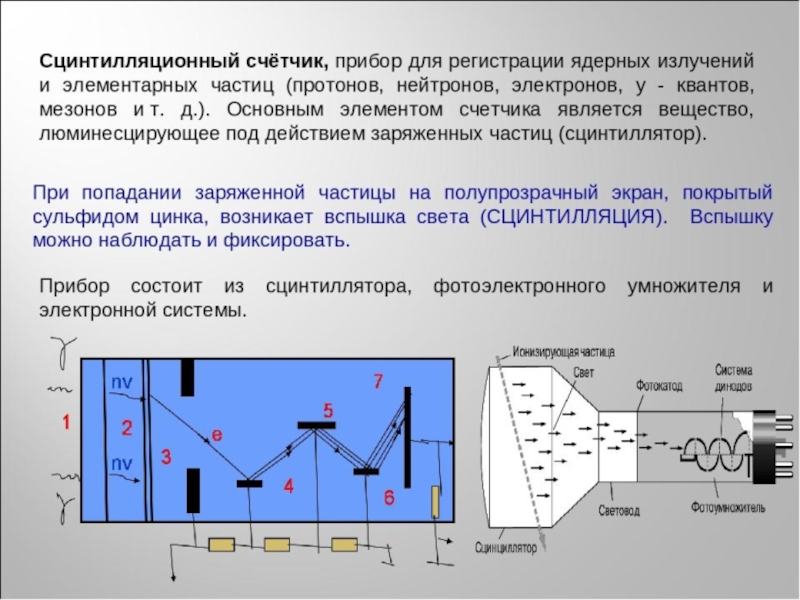

его У. Крупе в 1903г. Простейшим средством регистрации излучений был экран, покрытый люминесцирующим веществом (от лат. lumen – свет). Это вещество светится при ударе о него заряженной частицы, если энергии этой частицы достаточно для возбуждения атомов вещества. В том месте, куда частица попадает, возникает вспышка – сцинтилляция (от лат. scintillatio – сверкание, искрение). Вспышки на экране наблюдаются с помощью микроскопа. Такие счётчики и получили название сцинтилляционные.
Вся эта установка помещается в сосуд, из которого откачен воздух (чтобы устранить рассеяние частиц за счет их столкновений с молекулами воздуха). Если на пути частиц нет никаких препятствии, то они попадают на экран узким, слегка расширяющимся пучком. При этом все возникающие на экране вспышки сливаются в одно небольшое светлое пятно.

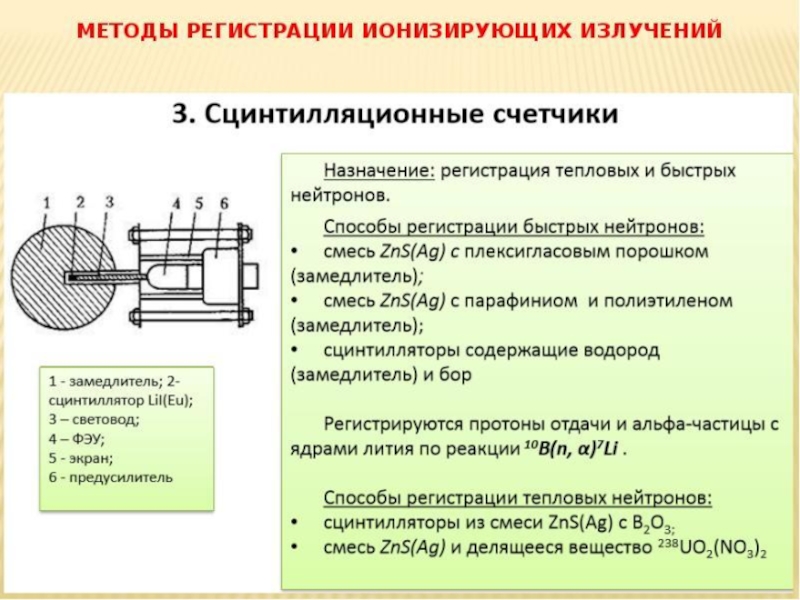

методов счета сцинтилляций. Различные конструкции фотоэлектронных умножителей позволяют усиливать электрический сигнал и получать на выходе легко регистрируемые электрические импульсы.
