Презентация, доклад по физике Магнетизм

Содержание Магнитный поток.Работа при перемещении проводника с током в магнитном поле. Индукция от проводников различной формы.Напряженность магнитного поля.Задачи.Вопросы для самопроверки.Список литературы.

Слайды и текст этой презентации

Слайд 1
Магнетизм.
Текст слайда:

Магнетизм.


Слайд 2

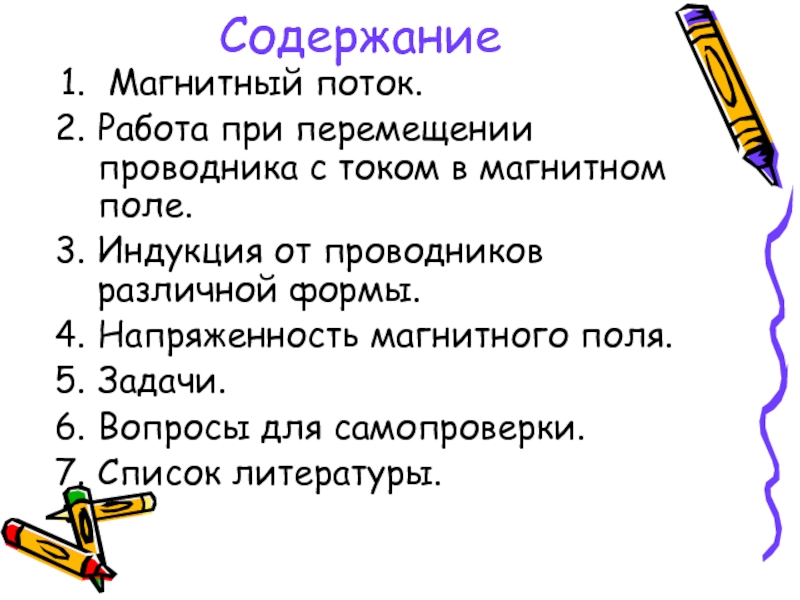

Содержание Магнитный поток.Работа при перемещении проводника с током в магнитном поле. Индукция от проводников различной формы.Напряженность магнитного
Текст слайда:

Содержание

Магнитный поток.
Работа при перемещении проводника с током в магнитном поле.
Индукция от проводников различной формы.
Напряженность магнитного поля.
Задачи.
Вопросы для самопроверки.
Список литературы.


Слайд 3
Магнитный поток.Магнитный поток – число силовых магнитных линий, проходящих через площадь S,  расположенную этим линиям. Обозначается
Текст слайда:

Магнитный поток.


Магнитный поток – число силовых магнитных линий, проходящих через площадь S, расположенную этим линиям.

Обозначается греческой буквой (фи)


Слайд 4

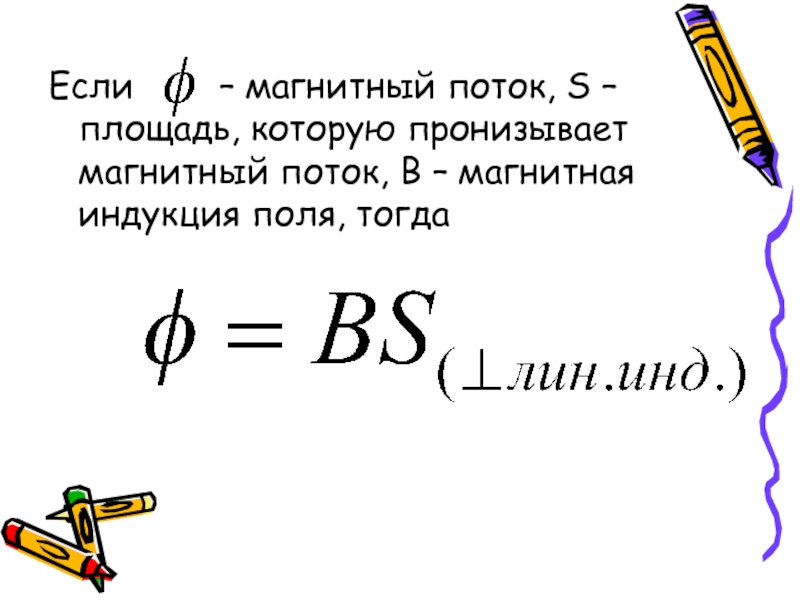

Если    – магнитный поток, S – площадь, которую пронизывает магнитный поток, В – магнитная
Текст слайда:

Если – магнитный поток, S – площадь, которую пронизывает магнитный поток, В – магнитная индукция поля, тогда




Слайд 5

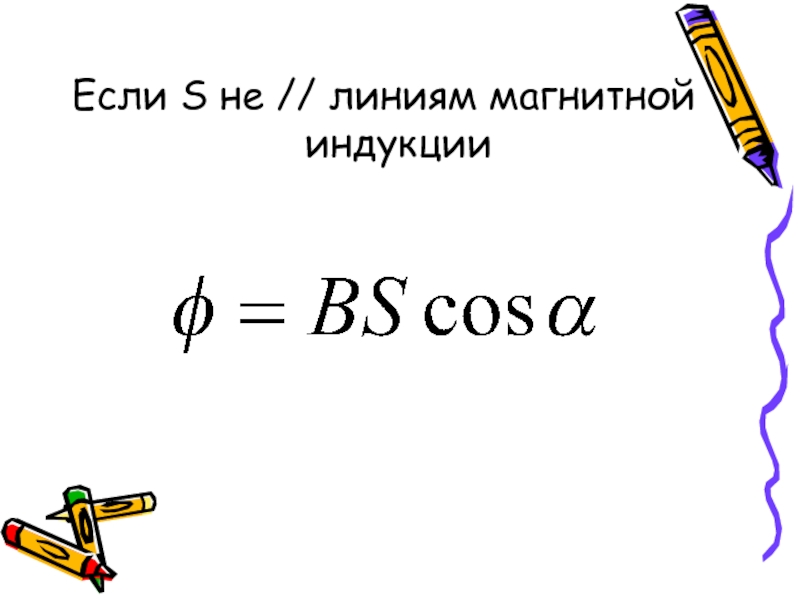

Если S не // линиям магнитной индукции
Текст слайда:

Если S не // линиям магнитной индукции


Слайд 6

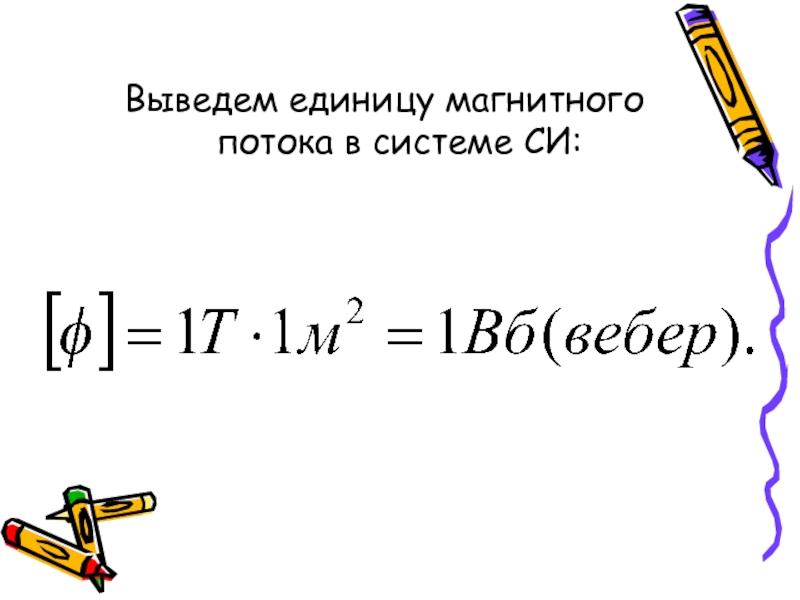

Выведем единицу магнитного потока в системе СИ:
Текст слайда:

Выведем единицу магнитного потока в системе СИ:


Слайд 7

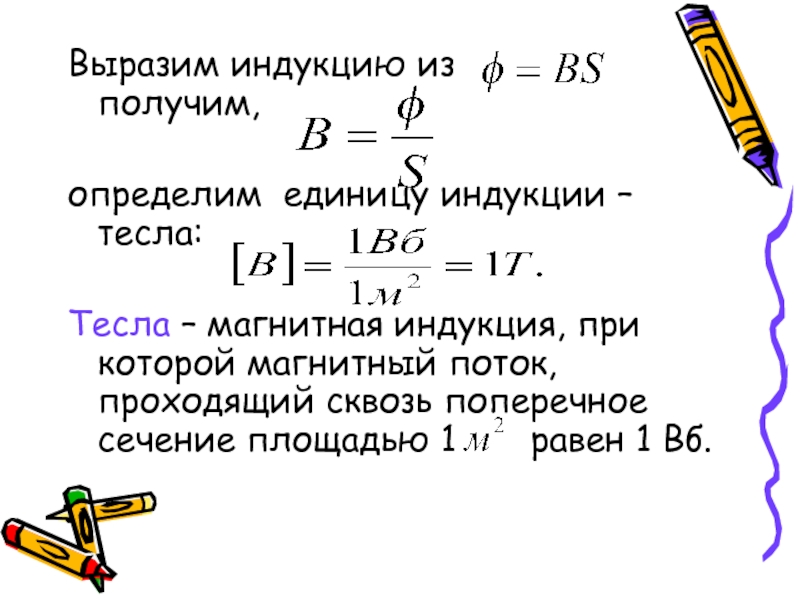

Выразим индукцию из        получим,
Текст слайда:

Выразим индукцию из получим,

определим единицу индукции – тесла:

Тесла – магнитная индукция, при которой магнитный поток, проходящий сквозь поперечное сечение площадью 1 равен 1 Вб.


Слайд 8

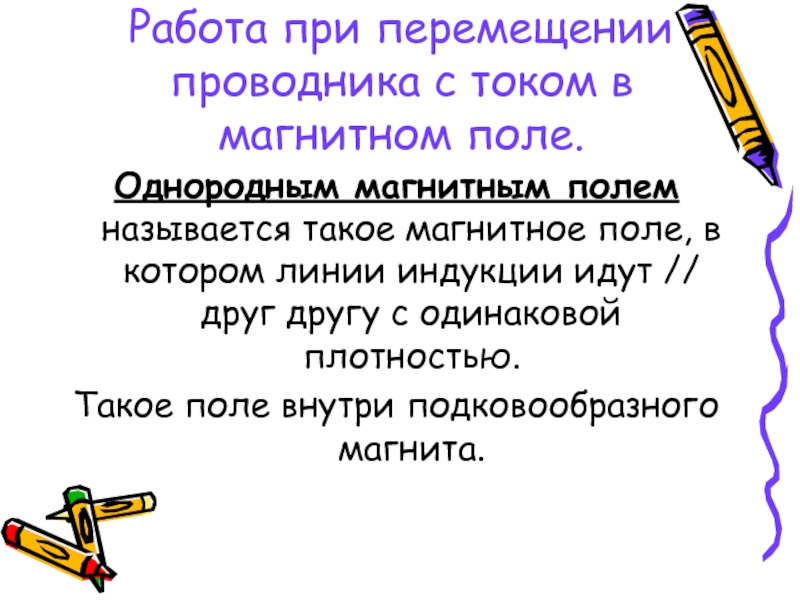

Работа при перемещении проводника с током в магнитном поле.Однородным магнитным полем называется такое магнитное поле, в котором
Текст слайда:

Работа при перемещении проводника с током в магнитном поле.

Однородным магнитным полем называется такое магнитное поле, в котором линии индукции идут // друг другу с одинаковой плотностью.
Такое поле внутри подковообразного магнита.


Слайд 9

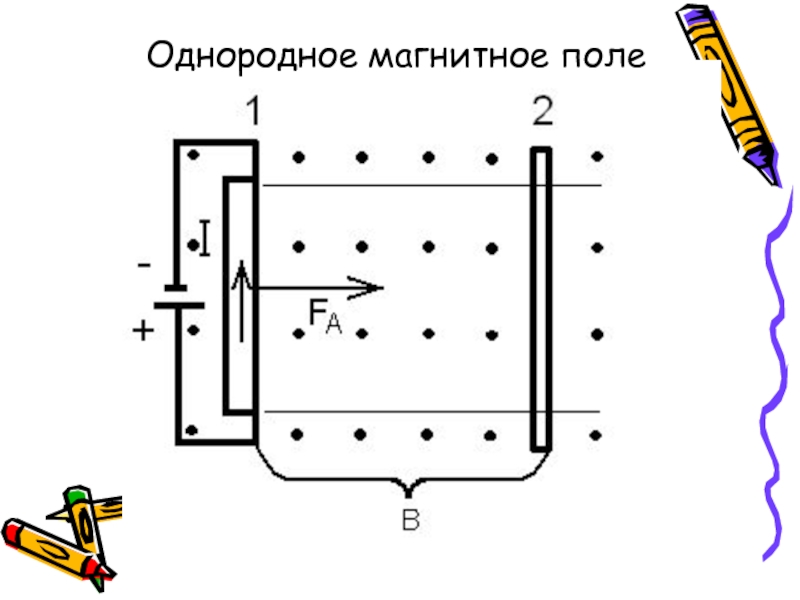

Однородное магнитное поле
Текст слайда:

Однородное магнитное поле


Слайд 10

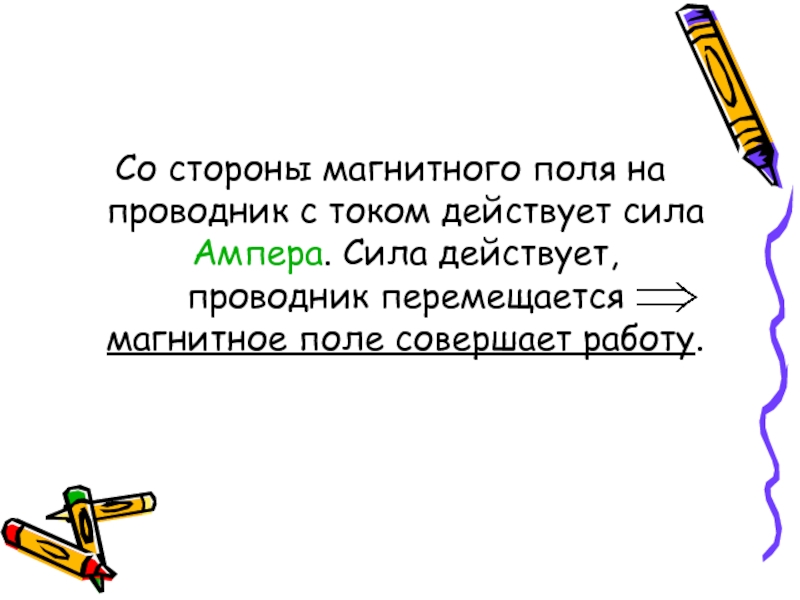

Со стороны магнитного поля на проводник с током действует сила Ампера. Сила действует, проводник перемещается
Текст слайда:

Со стороны магнитного поля на проводник с током действует сила Ампера. Сила действует, проводник перемещается магнитное поле совершает работу.


Слайд 11

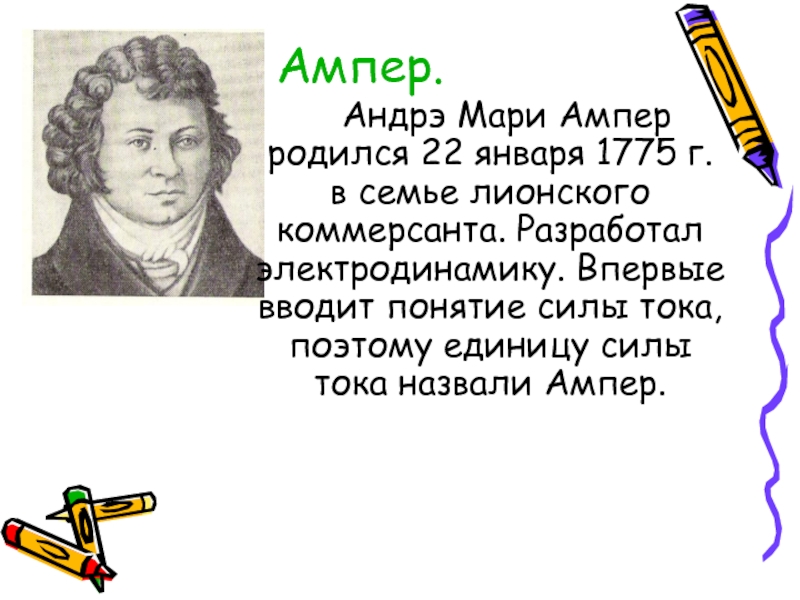

Ампер.   Андрэ Мари Ампер
Текст слайда:

Ампер.

Андрэ Мари Ампер родился 22 января 1775 г. в семье лионского коммерсанта. Разработал электродинамику. Впервые вводит понятие силы тока, поэтому единицу силы тока назвали Ампер.


Слайд 12

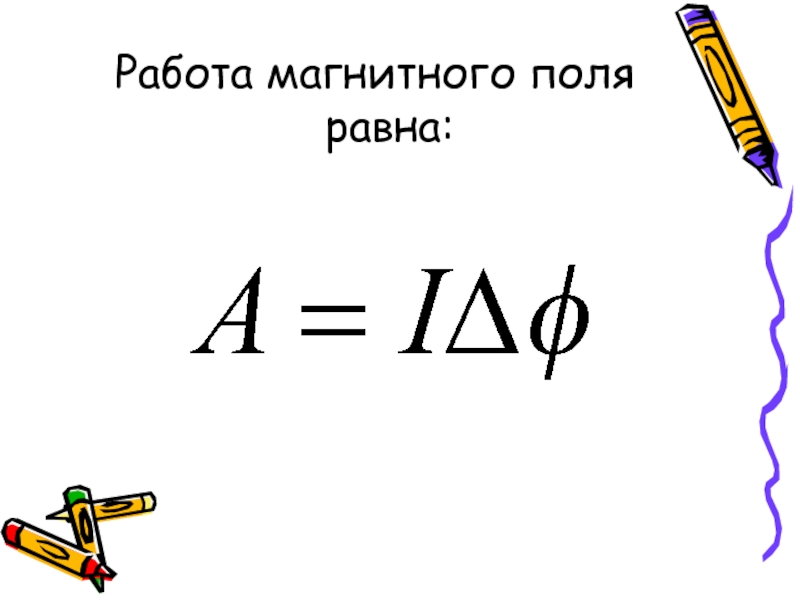

Работа магнитного поля равна:
Текст слайда:

Работа магнитного поля равна:


Слайд 14

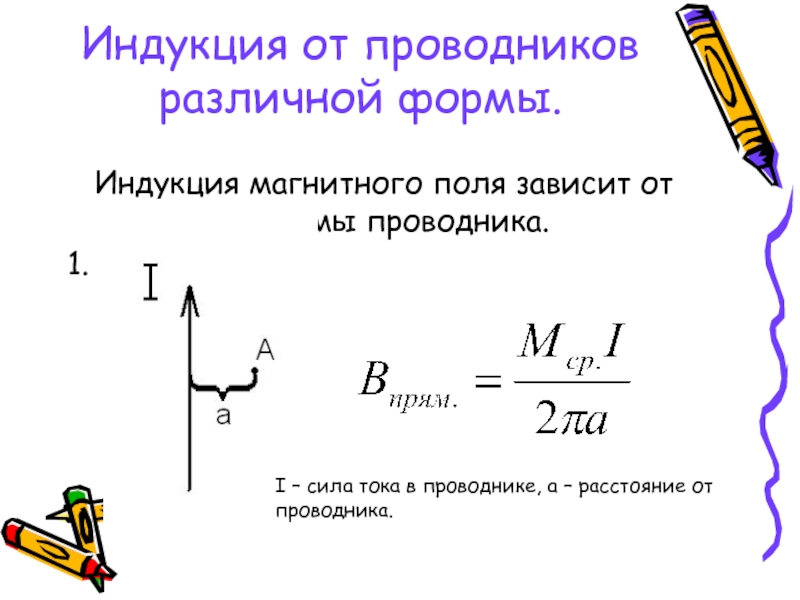

Индукция от проводников различной формы.Индукция магнитного поля зависит от формы проводника.1. I – сила тока в проводнике,
Текст слайда:

Индукция от проводников различной формы.

Индукция магнитного поля зависит от формы проводника.
1.


I – сила тока в проводнике, а – расстояние от проводника.


Слайд 15

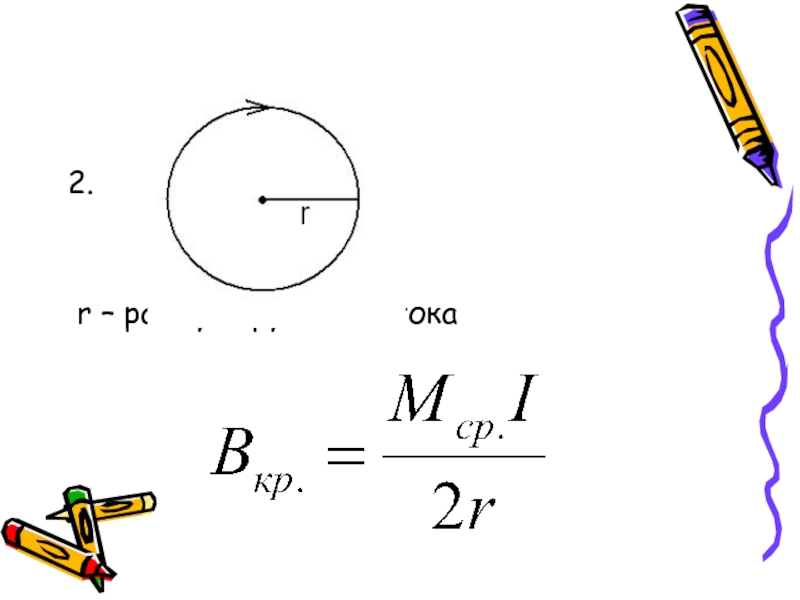

2.         r – радиус кругового тока
Текст слайда:

2.


r – радиус кругового тока


Слайд 16

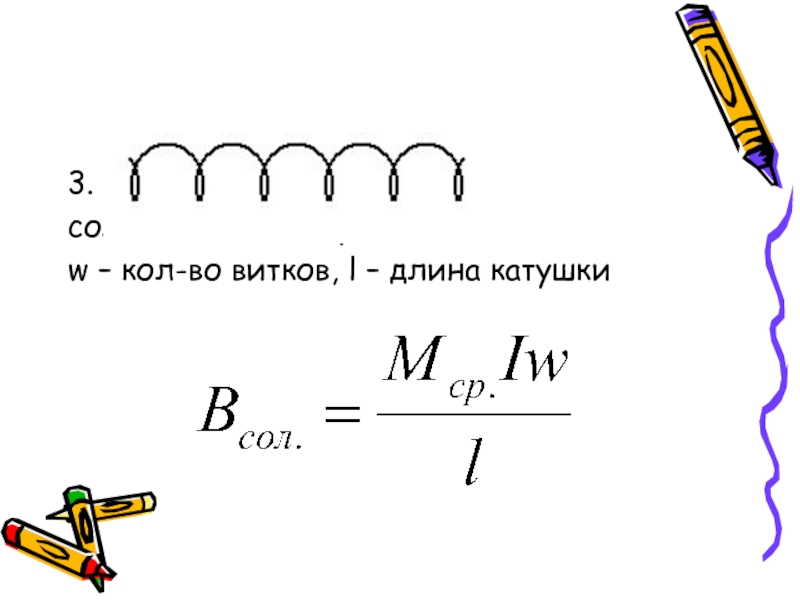

3.соленоид или катушкаw – кол-во витков, l – длина катушки
Текст слайда:

3.
соленоид или катушка
w – кол-во витков, l – длина катушки


Слайд 17
Индукция магнитного поля характеризует суммарное поле, созданное в какой-либо точке среды как токами, текущими в проводах электрической
Текст слайда:

Индукция магнитного поля характеризует суммарное поле, созданное в какой-либо точке среды как токами, текущими в проводах электрической цепи (макротоки), так и токами молекулярными, самой среды (микротоки).


Слайд 18

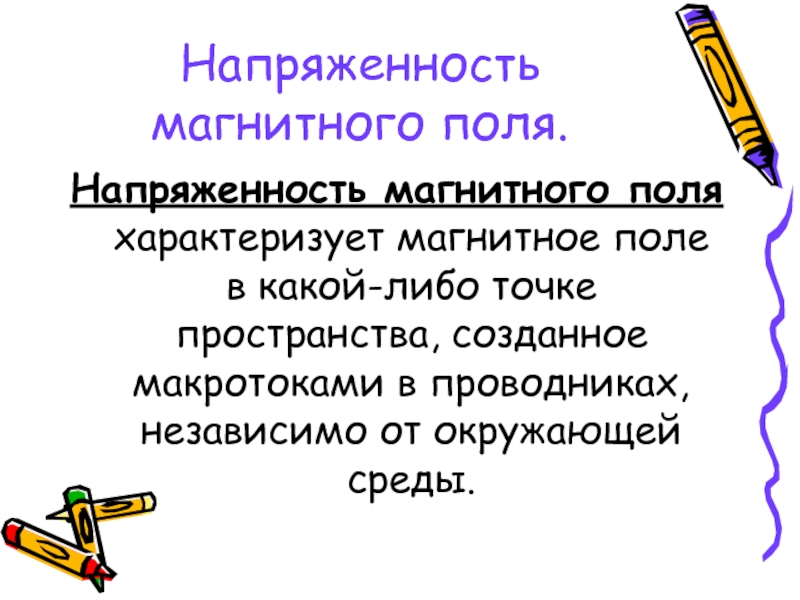

Напряженность магнитного поля.Напряженность магнитного поля характеризует магнитное поле в какой-либо точке пространства, созданное макротоками в проводниках, независимо
Текст слайда:

Напряженность магнитного поля.

Напряженность магнитного поля характеризует магнитное поле в какой-либо точке пространства, созданное макротоками в проводниках, независимо от окружающей среды.


Слайд 19
Н – напряженность магнитного поля.
Текст слайда:

Н – напряженность магнитного поля.


Слайд 20
Напряженность магнитного поля в системе СИ:
Текст слайда:

Напряженность магнитного поля в системе СИ:


Слайд 21

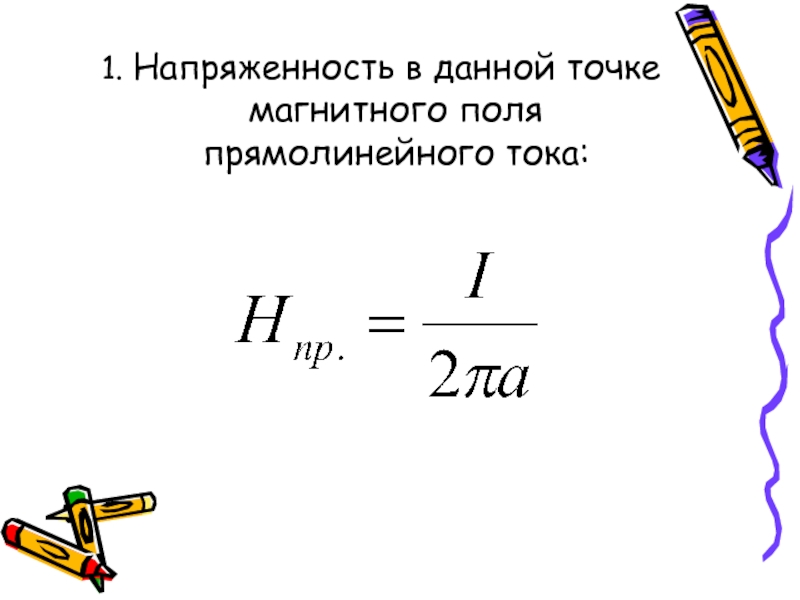

1. Напряженность в данной точке магнитного поля прямолинейного тока:
Текст слайда:

1. Напряженность в данной точке магнитного поля прямолинейного тока:


Слайд 22

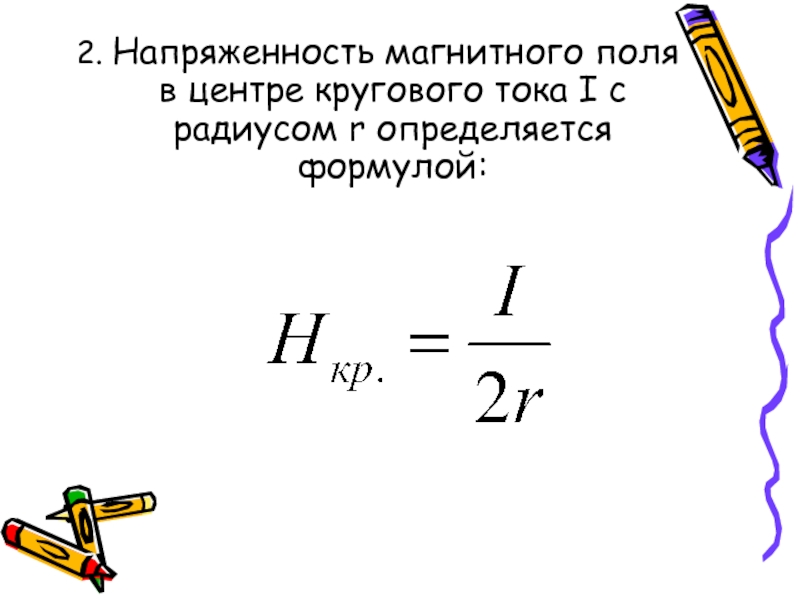

2. Напряженность магнитного поля в центре кругового тока I с радиусом r определяется формулой:
Текст слайда:

2. Напряженность магнитного поля в центре кругового тока I с радиусом r определяется формулой:


Слайд 23

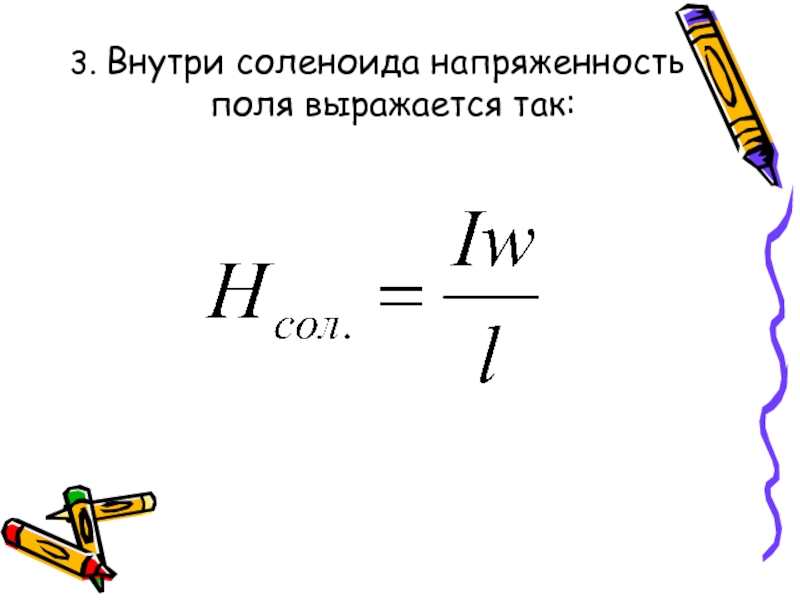

3. Внутри соленоида напряженность поля выражается так:
Текст слайда:

3. Внутри соленоида напряженность поля выражается так:


Слайд 24
Напряженность – векторная величина. Вектор напряженности, как и вектор индукции направлен по касательной к линии напряженности.
Текст слайда:

Напряженность – векторная величина. Вектор напряженности, как и вектор индукции направлен по касательной к линии напряженности.


Слайд 25

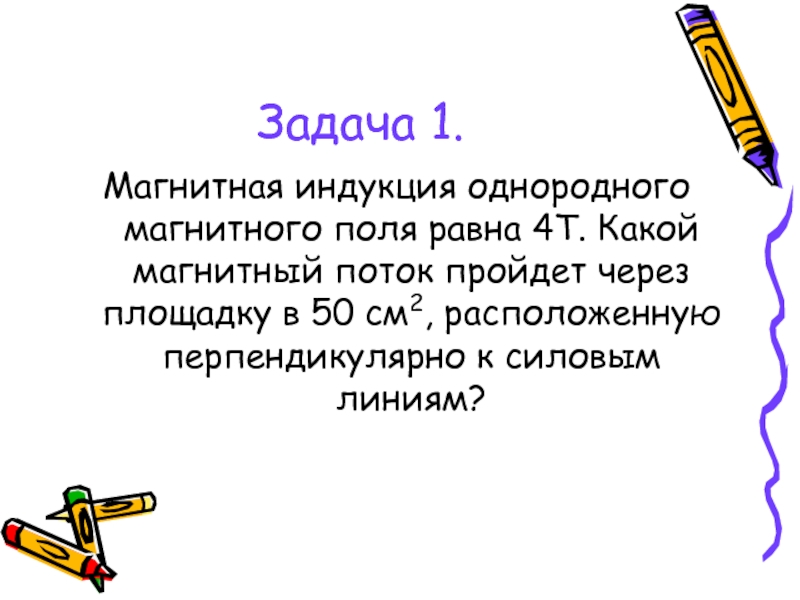

Задача 1.Магнитная индукция однородного магнитного поля равна 4Т. Какой магнитный поток пройдет через площадку в 50 см2,
Текст слайда:

Задача 1.

Магнитная индукция однородного магнитного поля равна 4Т. Какой магнитный поток пройдет через площадку в 50 см2, расположенную перпендикулярно к силовым линиям?


Слайд 26

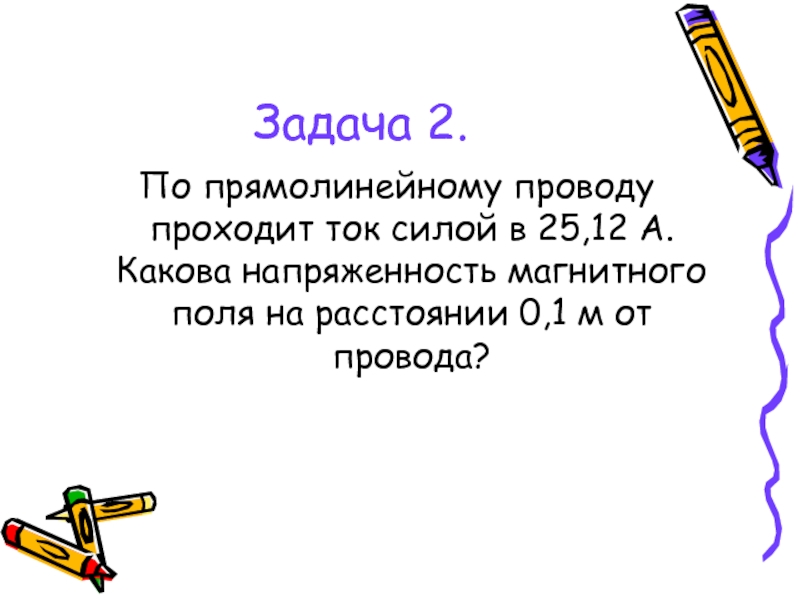

Задача 2.По прямолинейному проводу проходит ток силой в 25,12 А. Какова напряженность магнитного поля на расстоянии 0,1
Текст слайда:

Задача 2.

По прямолинейному проводу проходит ток силой в 25,12 А. Какова напряженность магнитного поля на расстоянии 0,1 м от провода?


Слайд 27
Задача 3.Какой силы ток идет по прямолинейному проводу, если на расстоянии 0,2 м от провода напряженность магнитного
Текст слайда:

Задача 3.

Какой силы ток идет по прямолинейному проводу, если на расстоянии 0,2 м от провода напряженность магнитного поля равна 10 А/м?


Слайд 28
Вопросы для самопроверки.Что называется однородным магнитным полем?Чему равна работа магнитного поля?В каком случае работа магнитного поля не
Текст слайда:

Вопросы для самопроверки.

Что называется однородным магнитным полем?
Чему равна работа магнитного поля?
В каком случае работа магнитного поля не совершается?
Определение магнитного потока.
Что характеризует индукция магнитного поля?
Дать определение напряженности магнитного поля, ее обозначение и измерение.
Формула нахождения магнитного потока.
Формулы нахождения индукции магнитного поля в зависимости от формы проводника с током.


Слайд 29

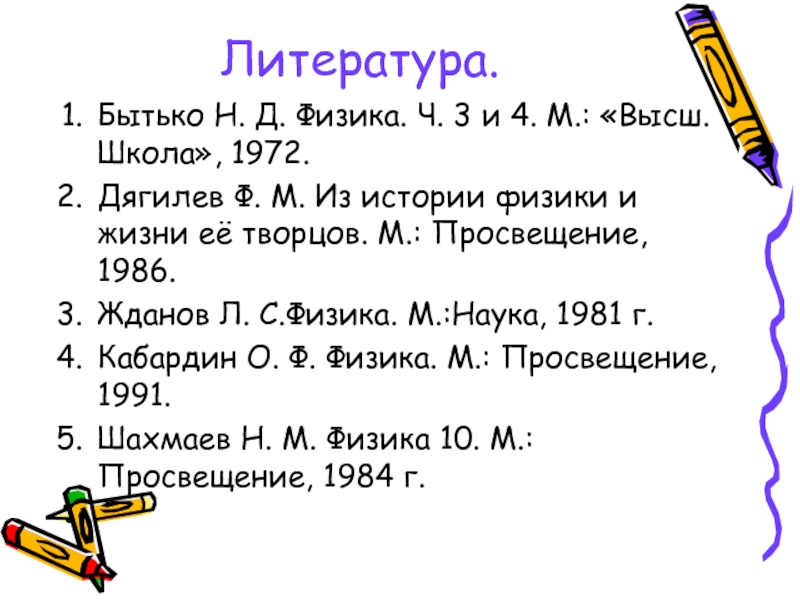

Литература.Бытько Н. Д. Физика. Ч. 3 и 4. М.: «Высш. Школа», 1972.Дягилев Ф. М. Из истории физики
Текст слайда:

Литература.

Бытько Н. Д. Физика. Ч. 3 и 4. М.: «Высш. Школа», 1972.
Дягилев Ф. М. Из истории физики и жизни её творцов. М.: Просвещение, 1986.
Жданов Л. С.Физика. М.:Наука, 1981 г.
Кабардин О. Ф. Физика. М.: Просвещение, 1991.
Шахмаев Н. М. Физика 10. М.: Просвещение, 1984 г.


Слайд 30
Решение задачи 1.ДАНО:РЕШЕНИЕ:
Текст слайда:

Решение задачи 1.

ДАНО:


РЕШЕНИЕ:


Слайд 31

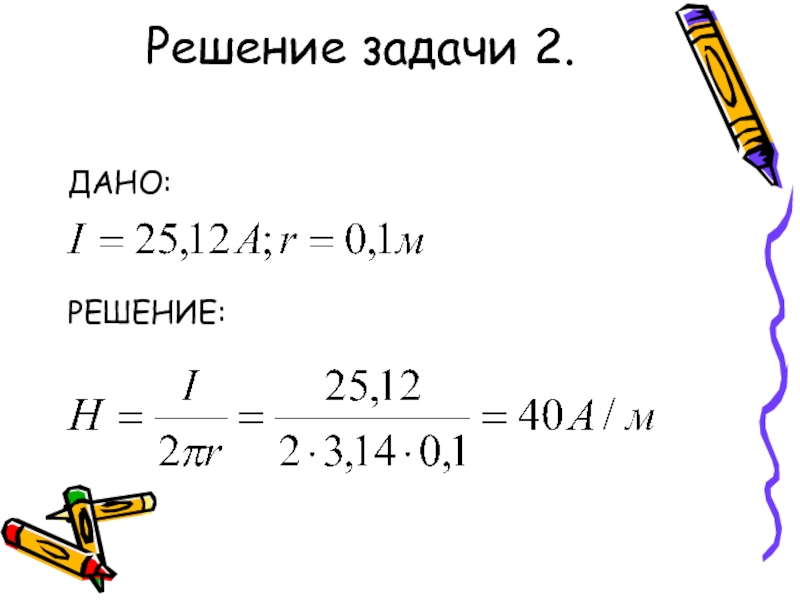

Решение задачи 2.ДАНО:РЕШЕНИЕ:
Текст слайда:

Решение задачи 2.

ДАНО:


РЕШЕНИЕ:


Слайд 32

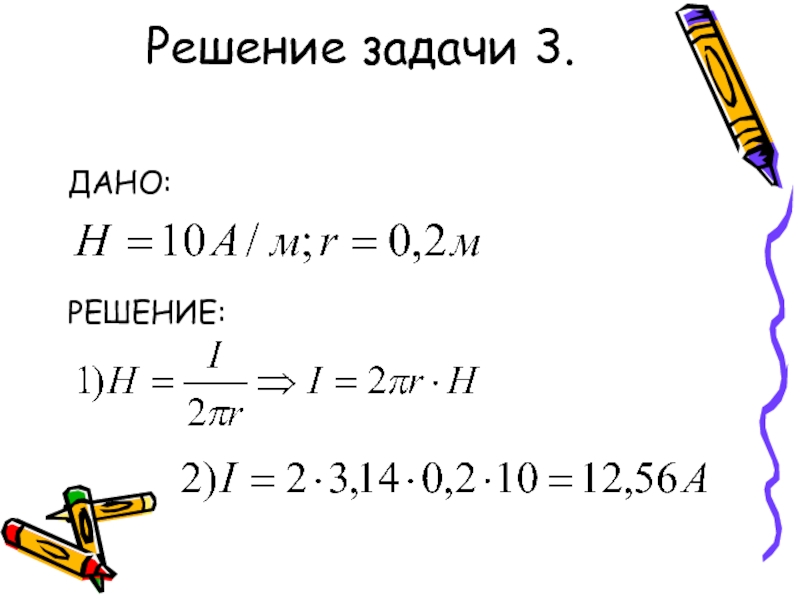

Решение задачи 3.ДАНО:РЕШЕНИЕ:
Текст слайда:

Решение задачи 3.

ДАНО:


РЕШЕНИЕ:
