Презентация, доклад на тему Урок 25 Действие магнитного поля на проводник

Содержание

Действие магнитного поля на проводник с током Сила, действующая на проводник с током в магнитном поле, называется силой Ампера

Слайд 1Действие магнитного поля на проводник с током

Действие магнитного поля на проводник с током

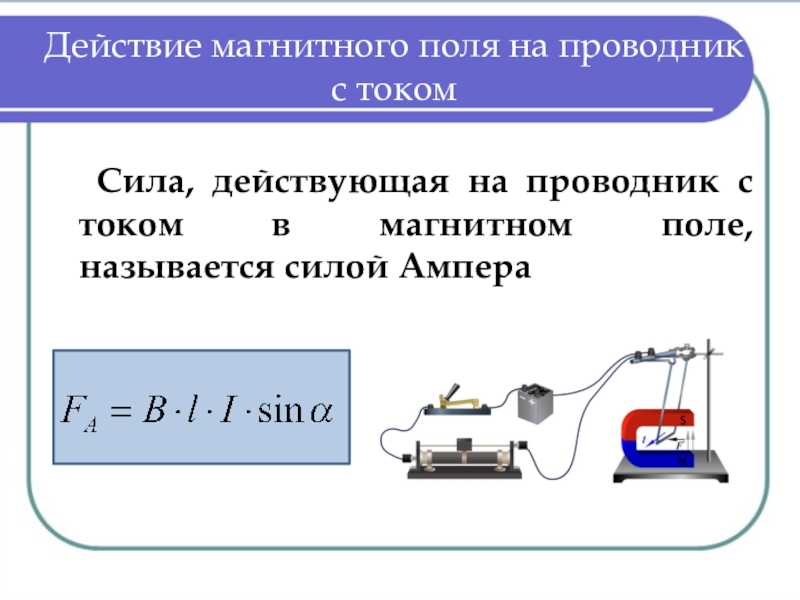

Слайд 2Действие магнитного поля на проводник с током
Сила, действующая на

проводник с током в магнитном поле, называется силой Ампера
Действие магнитного поля на проводник с током Сила, действующая на проводник с током в магнитном

Слайд 3Магнитная индукция

Магнитная индукция

Слайд 4Направление силы Ампера (правило левой руки)
Если левую руку расположить

так, чтобы перпендикулярная составляющая вектора В входила в ладонь, а четыре вытянутых пальца были направлены по направлению тока, то отогнутый на 90° большой палец покажет направление силы, действующей на проводник с током.
Направление силы Ампера (правило левой руки)  Если левую руку расположить так, чтобы перпендикулярная составляющая вектора В входила

Слайд 5Действие магнитного поля на движущийся заряд
Сила, действующая на заряженную

движущуюся частицу в магнитном поле, называется силой Лоренца:

Действие магнитного поля на движущийся заряд Сила, действующая на заряженную движущуюся частицу в магнитном поле, называется силой

Слайд 6 Правило левой руки сформулировано для положительной частицы.
Сила, действующая

на отрицательный заряд будет направлена в противоположную сторону по сравнению с положительным.

Направление силы Лоренца
(правило левой руки)

Правило левой руки сформулировано для положительной частицы. Сила, действующая на отрицательный заряд будет направлена в противоположную

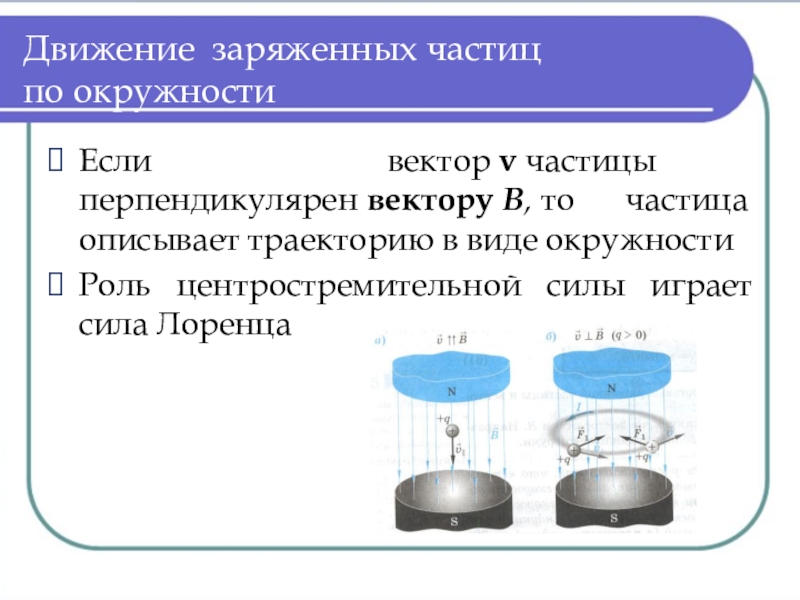

Слайд 7Если вектор v частицы перпендикулярен вектору В, то частица описывает траекторию в виде окружности
Роль центростремительной силы

играет сила Лоренца

Движение заряженных частиц по окружности

Если вектор v частицы перпендикулярен вектору В, то частица описывает траекторию в виде окружности Роль центростремительной силы играет сила ЛоренцаДвижение заряженных частиц по

Слайд 8Пучок электронов, движущихся по круговой траектории под воздействием магнитного поля. Свечение

вызвано возбуждением атомов остаточного газа в баллоне
Пучок электронов, движущихся по круговой траектории под воздействием магнитного поля. Свечение вызвано возбуждением атомов остаточного газа в

Слайд 9Если вектор скорости и частицы не перпендикулярен В, то частица описывает траекторию в виде винтовой

линии (спирали).
Если вектор скорости и частицы не перпендикулярен В, то частица описывает траекторию в виде винтовой линии (спирали).

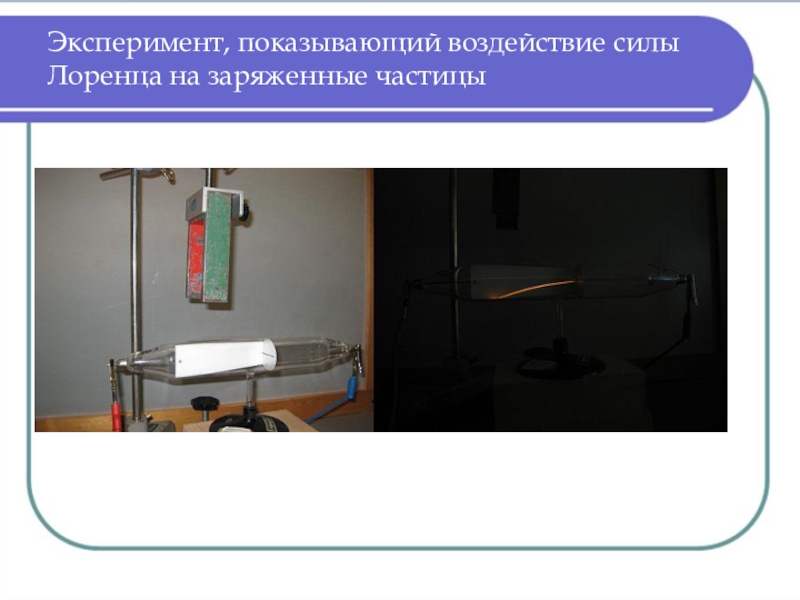

Слайд 10Эксперимент, показывающий воздействие силы Лоренца на заряженные частицы

Эксперимент, показывающий воздействие силы Лоренца на заряженные частицы

Слайд 11Действие магнитного поля на рамку с током
На рамку действует пара сил,

в результате чего она поворачивается

Действие магнитного поля на рамку с током На рамку действует пара сил, в результате чего она поворачивается

Слайд 12Электроизмерительные приборы
Свойство рамки с током вращаться в магнитном поле используется в

электроизмерительных приборах
Электроизмерительные приборы Свойство рамки с током вращаться в магнитном поле используется в электроизмерительных приборах

Слайд 13Электродвигатель

Электродвигатель

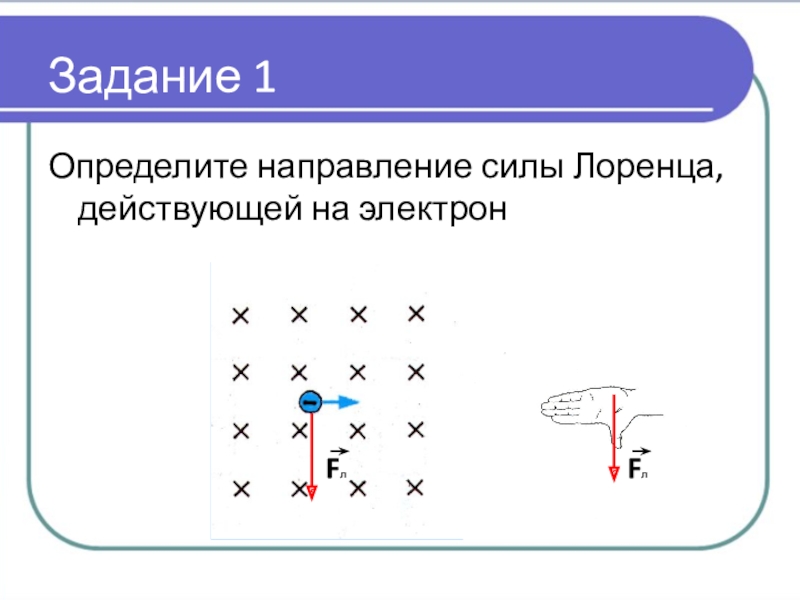

Слайд 14Задание 1
Определите направление силы Лоренца, действующей на электрон

Задание 1 Определите направление силы Лоренца, действующей на электрон

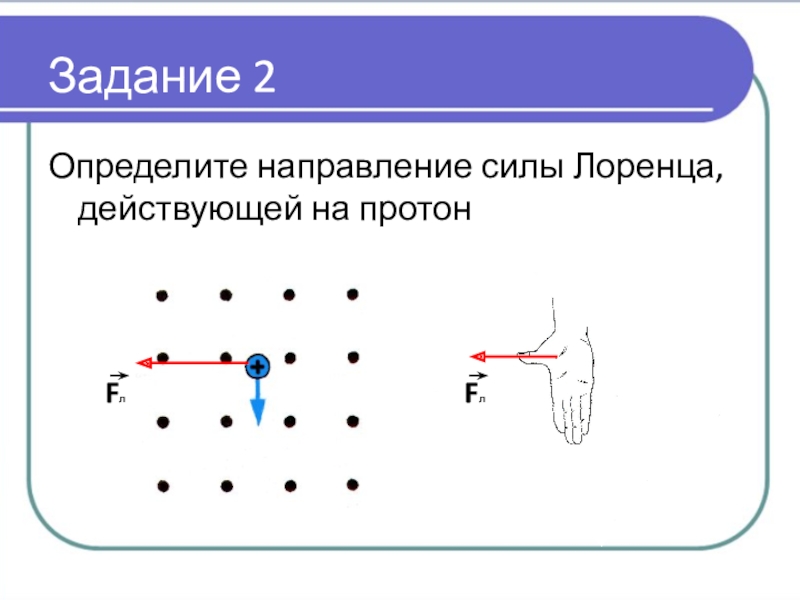

Слайд 15Задание 2
Определите направление силы Лоренца, действующей на протон

Задание 2 Определите направление силы Лоренца, действующей на протон

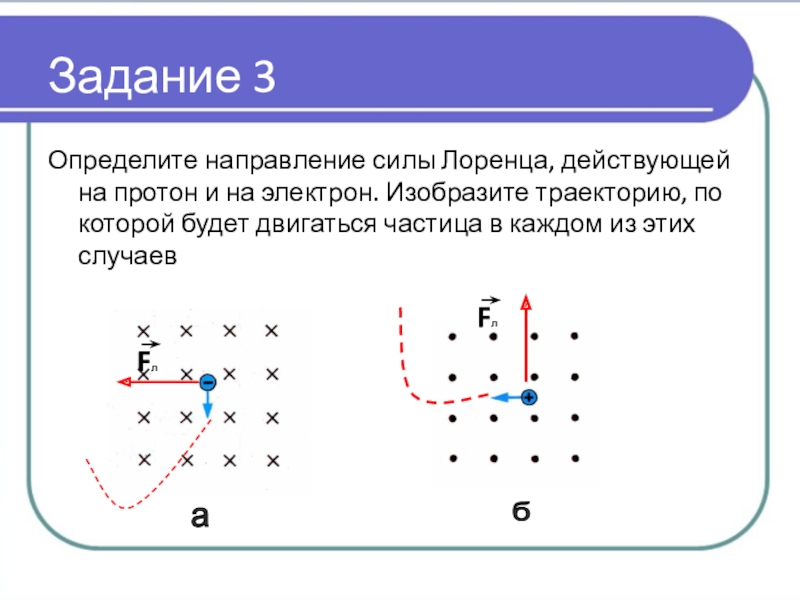

Слайд 16Задание 3
Определите направление силы Лоренца, действующей на протон и на

электрон. Изобразите траекторию, по которой будет двигаться частица в каждом из этих случаев

а

б

Задание 3 Определите направление силы Лоренца, действующей на протон и на электрон. Изобразите траекторию, по которой будет

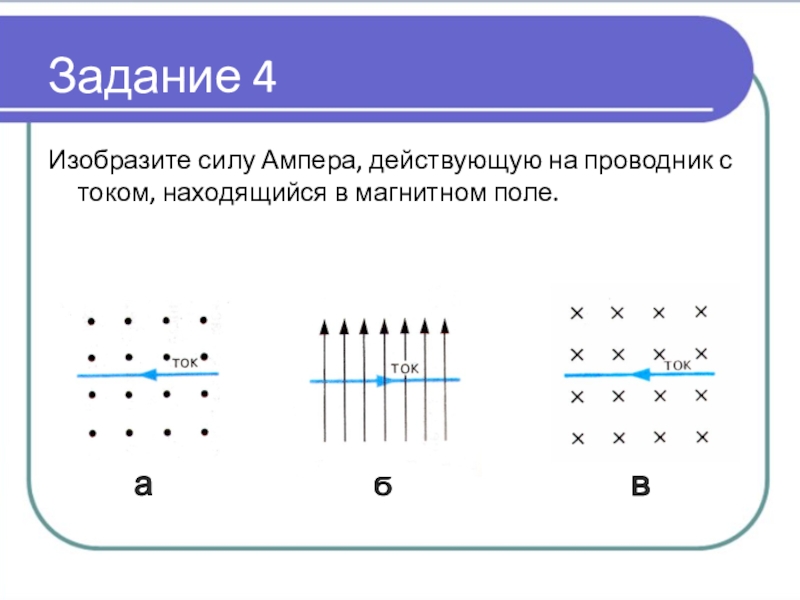

Слайд 17Задание 4
Изобразите силу Ампера, действующую на проводник с током, находящийся

в магнитном поле.

а

б

в

Задание 4 Изобразите силу Ампера, действующую на проводник с током, находящийся в магнитном поле.абв

Слайд 18Задание 5
Изобразите силу Ампера, действующую на проводник с током, находящийся

в магнитном поле

а

б

N

S

ток

Задание 5 Изобразите силу Ампера, действующую на проводник с током, находящийся в магнитном полеабNSток

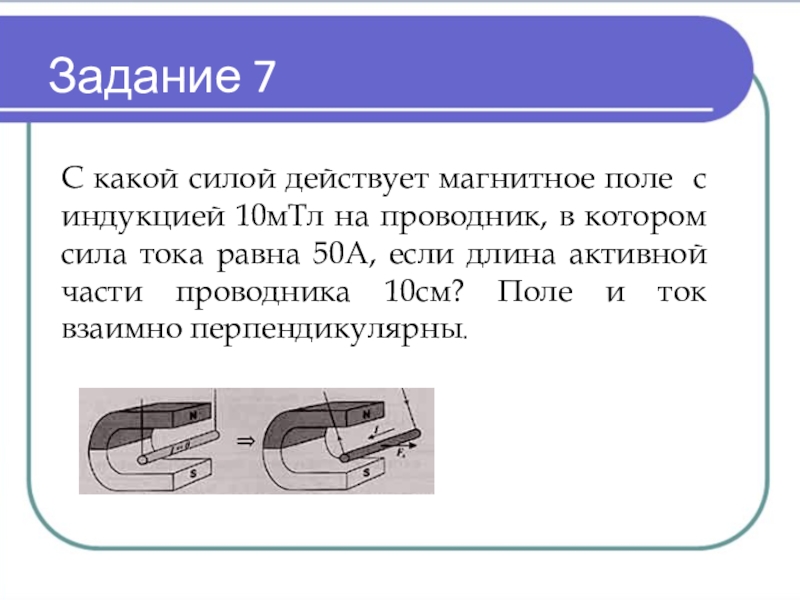

Слайд 19Задание 7
С какой силой действует магнитное поле с индукцией 10мТл на

проводник, в котором сила тока равна 50А, если длина активной части проводника 10см? Поле и ток взаимно перпендикулярны.
Задание 7С какой силой действует магнитное поле с индукцией 10мТл на проводник, в котором сила тока равна

Слайд 20Задание 8
Какая сила действует на протон, движущийся со скоростью 10Мм/с в

магнитном поле с индукцией 0,2 Тл перпендикулярно линиям индукции?
Задание 8Какая сила действует на протон, движущийся со скоростью 10Мм/с в магнитном поле с индукцией 0,2 Тл

Слайд 21Задание 9. ГИА-2011
В вертикальном однородном магнитном поле на горизонтальных проводящих рельсах

перпендикулярно им расположен горизонтальный стальной брусок. Модуль вектора магнитной индукции равен 0,1 Тл. Чтобы брусок сдвинуть с места, по нему необходимо пропустить ток в 40А. Расстояние между рельсами 15 см, коэффициент трения между бруском и рельсами 0,2. Чему равна масса бруска?
Задание 9. ГИА-2011В вертикальном однородном магнитном поле на горизонтальных проводящих рельсах перпендикулярно им расположен горизонтальный стальной брусок.

Слайд 22Использованная литература:
1.Физика. Учебник для 9 класса общеобразовательных учреждений/.Громов С.В, Родина Н.А.

. -М.:Просвещение,2008.
2.Физика. Учебник для 9 класса общеобразовательных учреждений/ПерышкинА.В.,ГутникЕ.В. -М.:Дрофа,2009.
Использованная литература:1.Физика. Учебник для 9 класса общеобразовательных учреждений/.Громов С.В, Родина Н.А. . -М.:Просвещение,2008.2.Физика. Учебник для 9 класса

Слайд 23Использованные ресурсы сети Интернет:
1.Сила Ампера- http://www.eduspb.com/node/1775
2.Электромагнитные явления-edu.kubannet.ru/dlrstore/669ba07b-e921-11dc-95ff-0800200c9a66/4_5.swf
3.Электромагнитное поле-msk.edu.ua/ivk/Fizika/2_Semestr/Zan-9/_3_1_el-mag_pole_indukciya.swf


Использованные ресурсы сети Интернет:1.Сила Ампера- http://www.eduspb.com/node/17752.Электромагнитные явления-edu.kubannet.ru/dlrstore/669ba07b-e921-11dc-95ff-0800200c9a66/4_5.swf3.Электромагнитное поле-msk.edu.ua/ivk/Fizika/2_Semestr/Zan-9/_3_1_el-mag_pole_indukciya.swf

Слайд 24Использованные ресурсы сети Интернет:
Рисунки:
Движение частиц в магнитном поле-http://upload.wikimedia.org/wikipedia/commons/thumb/8/8c/Lorentz_force.svg/675px-Lorentz_force.svg.png
Эксперимент-http://upload.wikimedia.org/wikipedia/commons/thumb/4/4e/Lorentz_force-2_pictures_prPNr%C2%B001.jpg/320px-Lorentz_force-2_pictures_prPNr%C2%B001.jpg
Пучок электронов в магнитном

поле-http://upload.wikimedia.org/wikipedia/commons/thumb/c/cf/Cyclotron_motion_wider_view.jpg/800px-Cyclotron_motion_wider_view.jpg
Два проводника в вакууме-http://upload.wikimedia.org/wikipedia/commons/thumb/a/a2/AtractionTwoWires.svg/415px-AtractionTwoWires.svg.png
Задачи-http://5terka.com/images/fiz10-11reshebnik/37303430473d383a_2006-92.jpg
Взаимодействие проводника с током с магнитом-http://5terka.com/images/fiz9gromrodzad/fiz9gromrodzad-92.png
Правило левой руки-http://clip2net.com/clip/m72168/thumb640/1325604988-clip-23kb.jpg
Проводник с током , помещенный в магнитное поле-http://class-fizika.narod.ru/9_class/31/11.jpg
Движение заряженной частицы по окружности- http://clip2net.com/clip/m72168/thumb640/1327430519-clip-21kb.jpg
Полярное сияние- http://www.nkj.ru/upload/iblock/95e/95e0213dde0cc7f29a93387e4f70a444.jpg
Правило левой руки для заряженных частиц- http://rudocs.exdat.com/pars_docs/tw_refs/26/25922/25922_html_m32bde57d.png
Плоские траектории движения заряженных частиц в однородном магнитном поле- http://900igr.net/datai/fizika/Sila-Lorentsa/0011-004-Ploskie-traektorii-dvizhenija-zarjazhennykh-chastits-v-odnorodnom-magnitnom.jpg




Использованные ресурсы сети Интернет:Рисунки:Движение частиц в магнитном поле-http://upload.wikimedia.org/wikipedia/commons/thumb/8/8c/Lorentz_force.svg/675px-Lorentz_force.svg.pngЭксперимент-http://upload.wikimedia.org/wikipedia/commons/thumb/4/4e/Lorentz_force-2_pictures_prPNr%C2%B001.jpg/320px-Lorentz_force-2_pictures_prPNr%C2%B001.jpgПучок электронов в магнитном поле-http://upload.wikimedia.org/wikipedia/commons/thumb/c/cf/Cyclotron_motion_wider_view.jpg/800px-Cyclotron_motion_wider_view.jpgДва проводника в вакууме-http://upload.wikimedia.org/wikipedia/commons/thumb/a/a2/AtractionTwoWires.svg/415px-AtractionTwoWires.svg.pngЗадачи-http://5terka.com/images/fiz10-11reshebnik/37303430473d383a_2006-92.jpgВзаимодействие проводника с
