Презентация, доклад по дисциплине Электротехника - Машины постоянного тока (основные характеристики, способы подключения обмотки возбуждения)

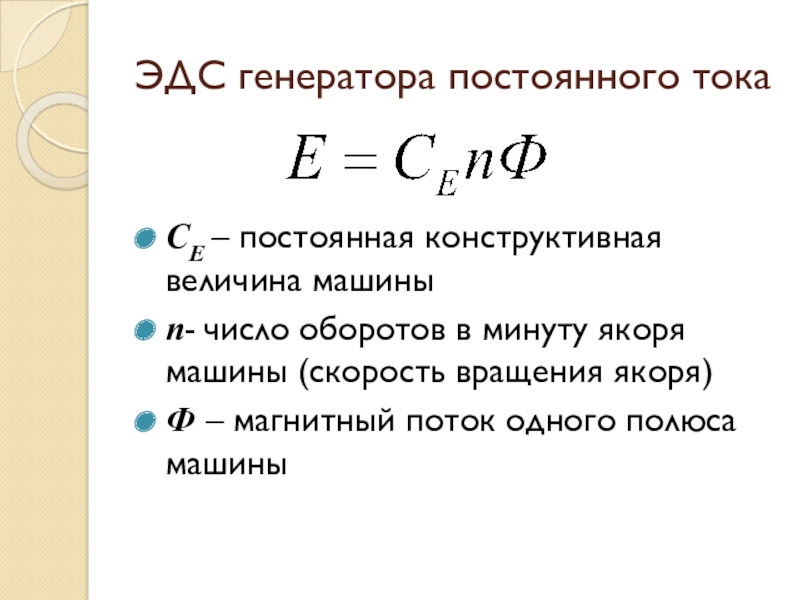

в минуту якоря машины (скорость вращения якоря)
Ф – магнитный поток одного полюса машины

потока, который зависит от тока в обмотке возбуждения.
В цепь обмотки возбуждения включают реостат, изменяя сопротивление которого, изменяется и ток возбуждения.

в цепи якоря


Падение напряжения в цепи якоря очень маленькое, так как сопротивление обмотки якоря мало. Поэтому напряжение генератора бывает лишь незначительно меньше его ЭДС

(В)

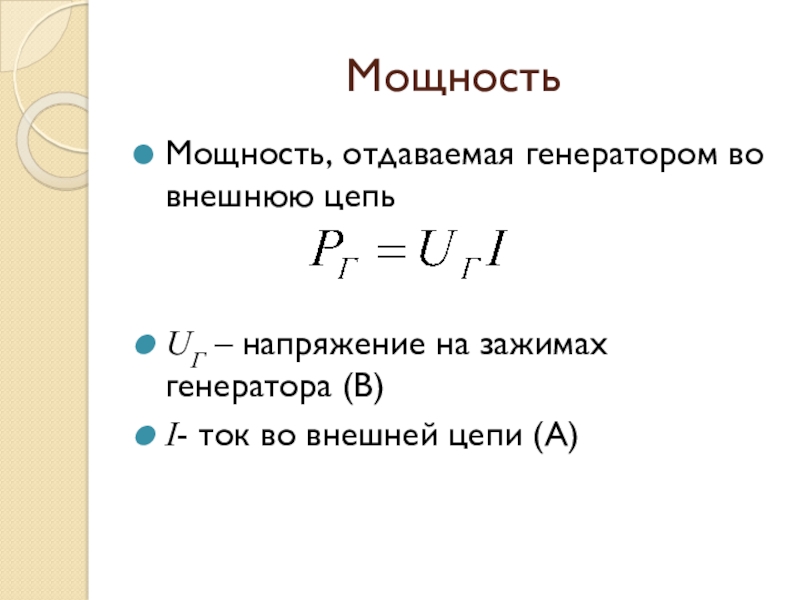

I- ток во внешней цепи (А)

возбуждение, т.к. внутри генератора происходят потери энергии.
К этим потерям относятся механические потери (трение в подшипниках, трение коллектора о щетки), потери на нагрев проводов обмотки якоря и обмотки возбуждения, магнитные потери и т. д.

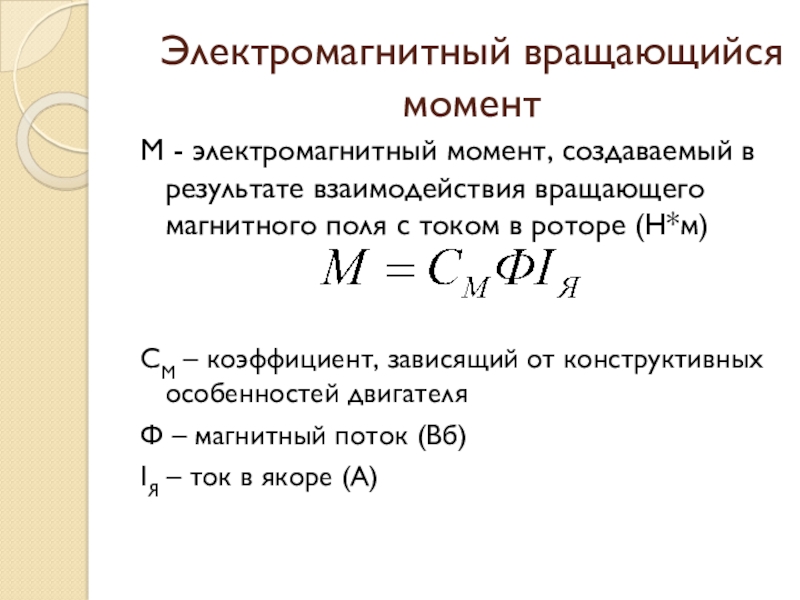

магнитного поля с током в роторе (Н*м)


СМ – коэффициент, зависящий от конструктивных особенностей двигателя
Ф – магнитный поток (Вб)
IЯ – ток в якоре (А)

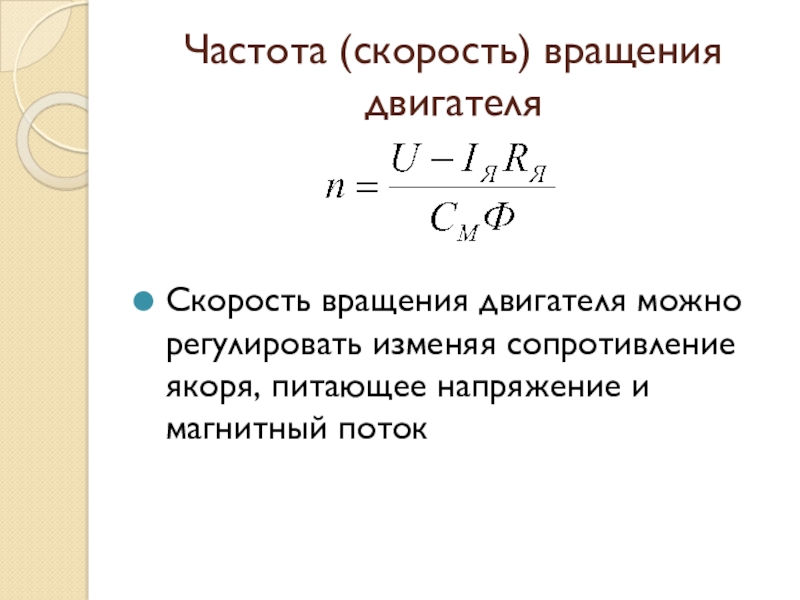

питающее напряжение и магнитный поток

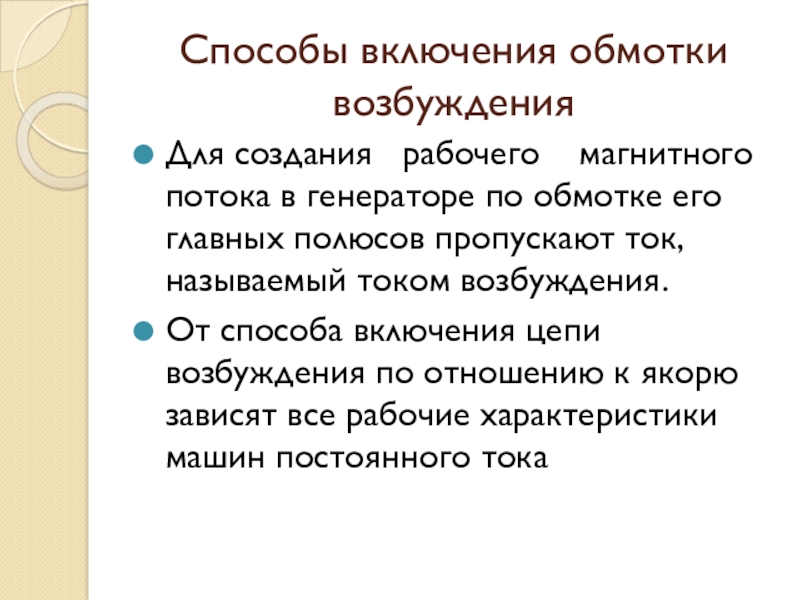

по обмотке его главных полюсов пропускают ток, называемый током возбуждения.
От способа включения цепи возбуждения по отношению к якорю зависят все рабочие характеристики машин постоянного тока

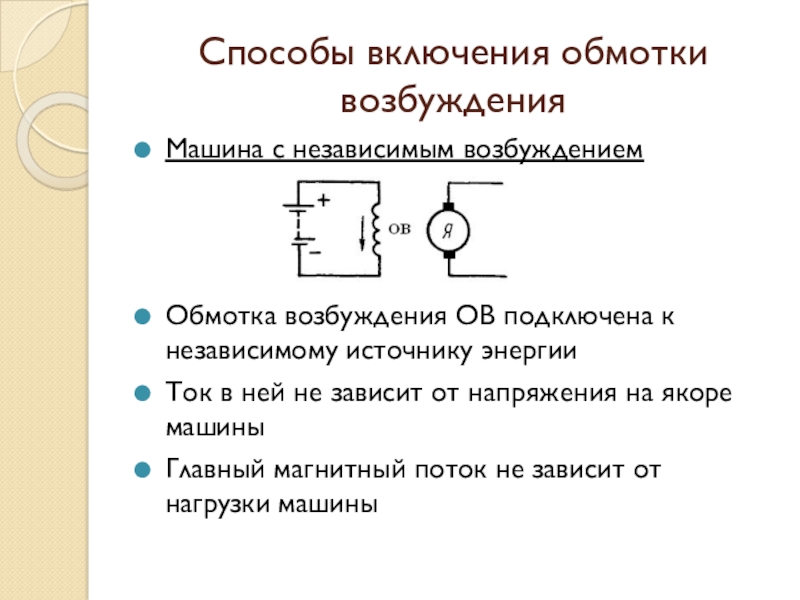

к независимому источнику энергии
Ток в ней не зависит от напряжения на якоре машины
Главный магнитный поток не зависит от нагрузки машины

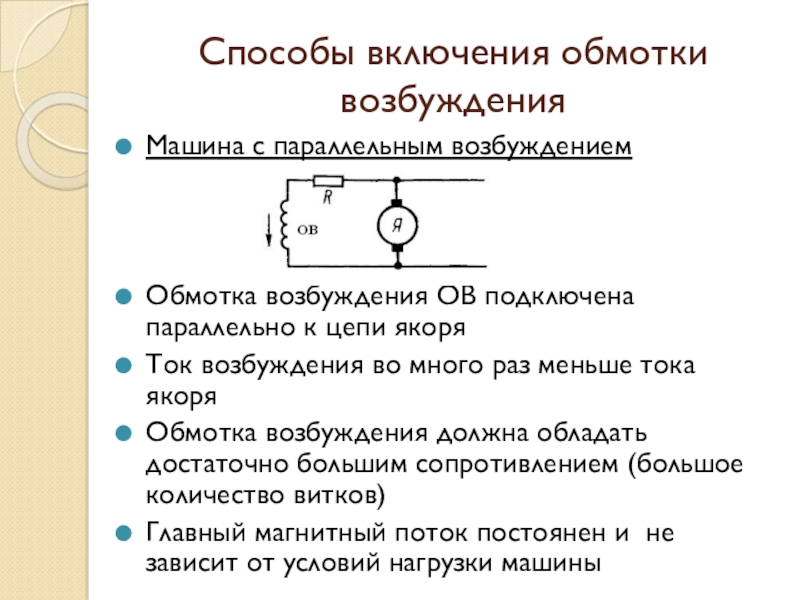

параллельно к цепи якоря
Ток возбуждения во много раз меньше тока якоря
Обмотка возбуждения должна обладать достаточно большим сопротивлением (большое количество витков)
Главный магнитный поток постоянен и не зависит от условий нагрузки машины

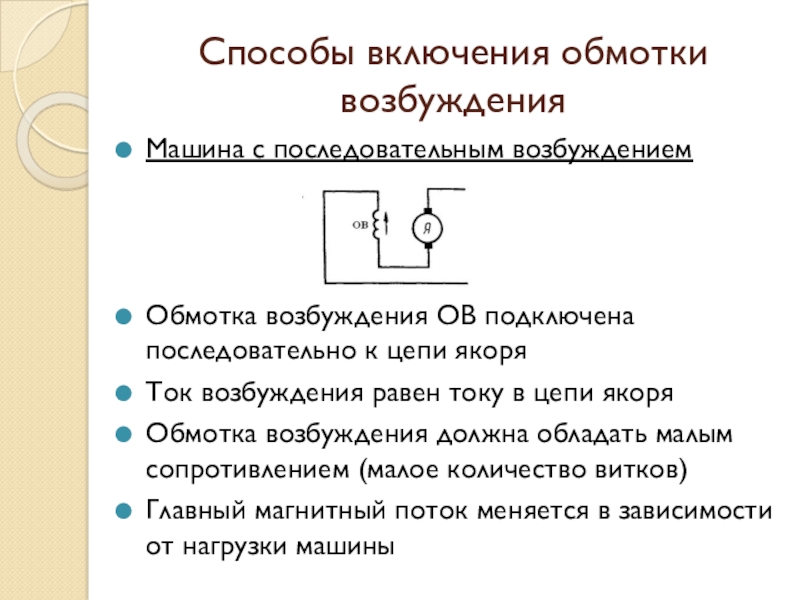

последовательно к цепи якоря
Ток возбуждения равен току в цепи якоря
Обмотка возбуждения должна обладать малым сопротивлением (малое количество витков)
Главный магнитный поток меняется в зависимости от нагрузки машины

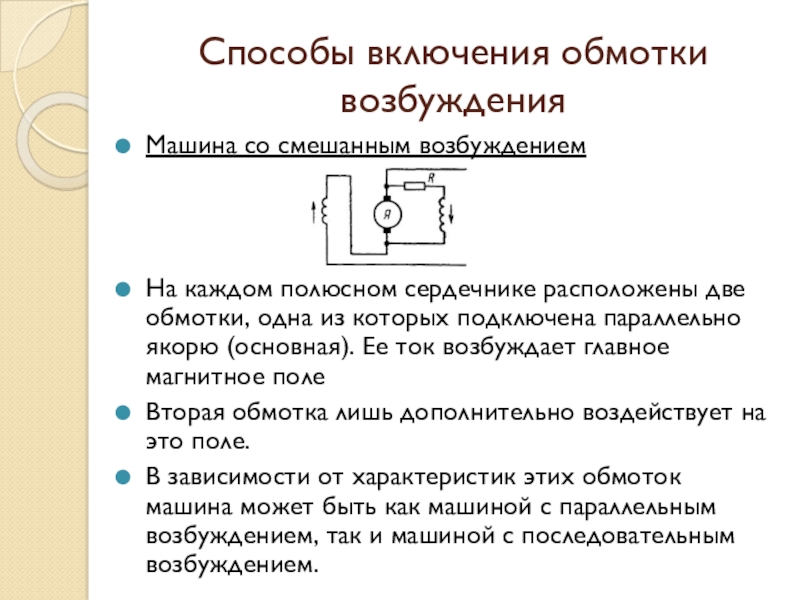

расположены две обмотки, одна из которых подключена параллельно якорю (основная). Ее ток возбуждает главное магнитное поле
Вторая обмотка лишь дополнительно воздействует на это поле.
В зависимости от характеристик этих обмоток машина может быть как машиной с параллельным возбуждением, так и машиной с последовательным возбуждением.

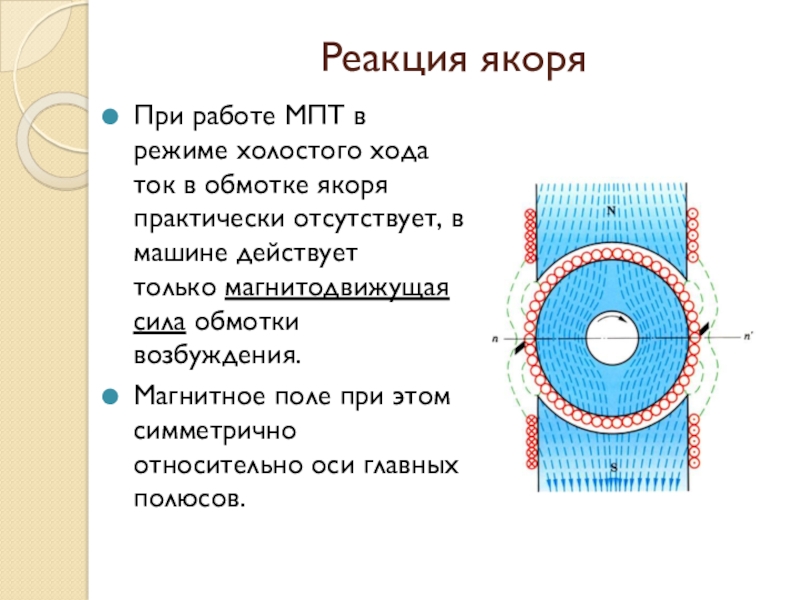

якоря практически отсутствует, в машине действует только магнитодвижущая сила обмотки возбуждения.
Магнитное поле при этом симметрично относительно оси главных полюсов.

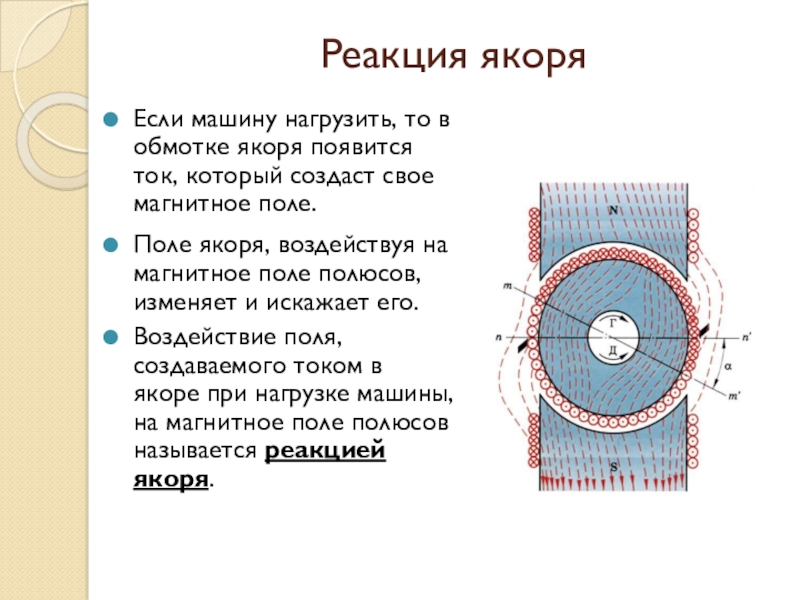

создаст свое магнитное поле.
Поле якоря, воздействуя на магнитное поле полюсов, изменяет и искажает его.
Воздействие поля, создаваемого током в якоре при нагрузке машины, на магнитное поле полюсов называется реакцией якоря.

растет магнитное поле, создаваемое обмоткой якоря и растет влияние реакции якоря на работу машины.
