Презентация, доклад по физике Короткое замыкание

Содержание

При прохождении электрического тока металлические проводники нагреваются и могут даже расплавиться. Сильный нагрев проводов может привести к возгоранию изоляции и к пожару.

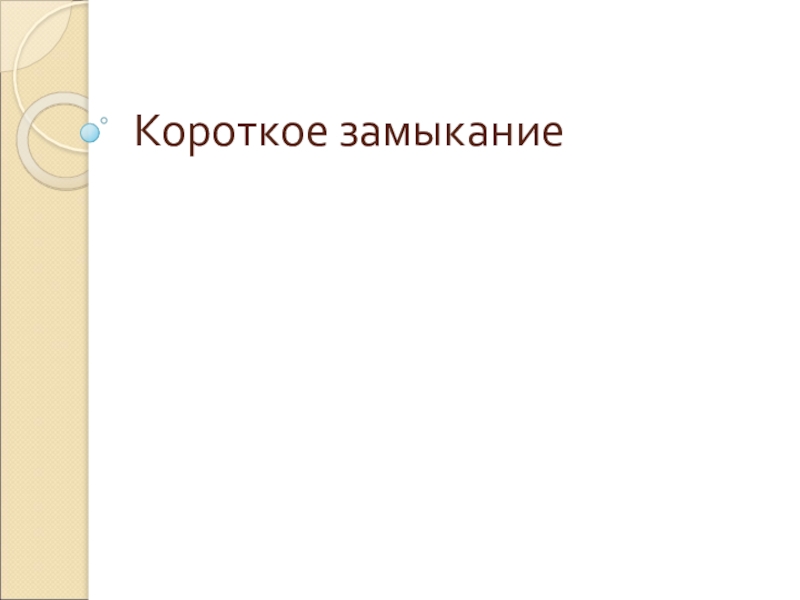

Слайд 1Короткое замыкание

Короткое замыкание

Слайд 2При прохождении электрического тока металлические проводники нагреваются и могут даже расплавиться.

Сильный нагрев проводов может привести к возгоранию изоляции и к пожару.
При прохождении электрического тока металлические проводники нагреваются  и могут даже расплавиться. Сильный нагрев проводов может привести

Слайд 3Любой проводник во всех электрических устройствах, а также в бытовых электрических

цепях рассчитан на какой-то определенный максимальный ток, превышение которого ведет к нарушению работоспособности электроаппаратуры и возгоранию.
Любой проводник во всех электрических устройствах, а также в бытовых электрических цепях рассчитан на какой-то определенный максимальный

Слайд 4Практически максимально возможный ток может быть превышен из-за короткого замыкания цепей

по различным причинам: нарушение изоляции проводов, попадания воды в устройство и т.д.
Практически максимально возможный ток может быть превышен из-за короткого замыкания цепей  по различным причинам: нарушение изоляции

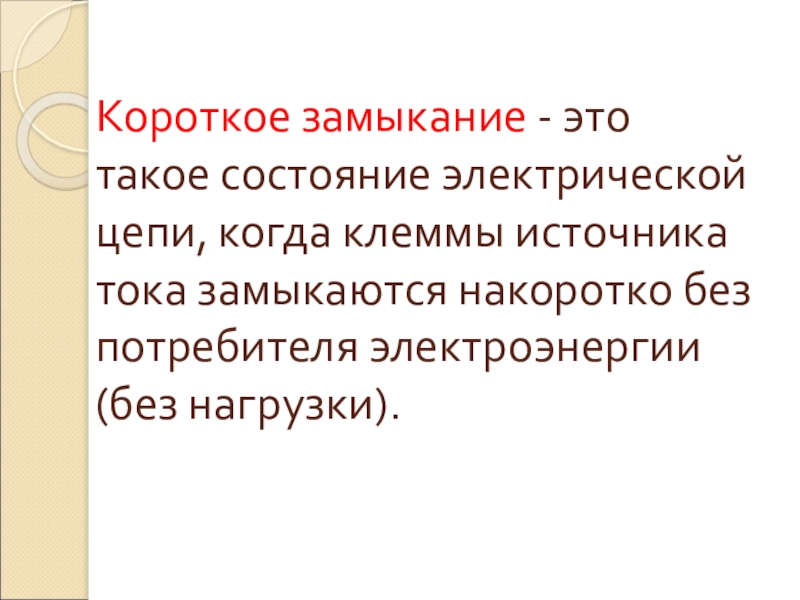

Слайд 5Короткое замыкание - это такое состояние электрической цепи, когда клеммы источника

тока замыкаются накоротко без потребителя электроэнергии (без нагрузки).
Короткое замыкание - это такое состояние электрической цепи, когда клеммы источника тока замыкаются накоротко без потребителя электроэнергии

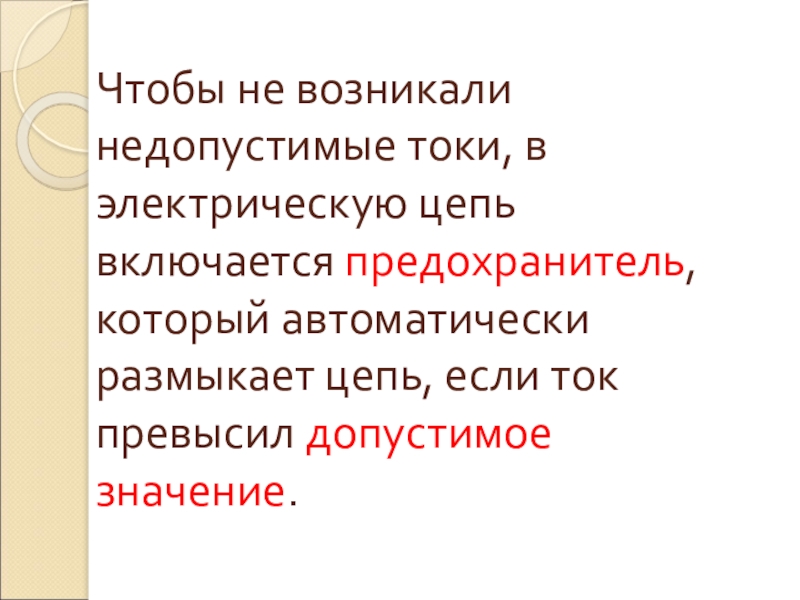

Слайд 6Чтобы не возникали недопустимые токи, в электрическую цепь включается предохранитель, который

автоматически размыкает цепь, если ток превысил допустимое значение.
Чтобы не возникали недопустимые токи, в электрическую цепь включается предохранитель,  который автоматически размыкает цепь, если ток

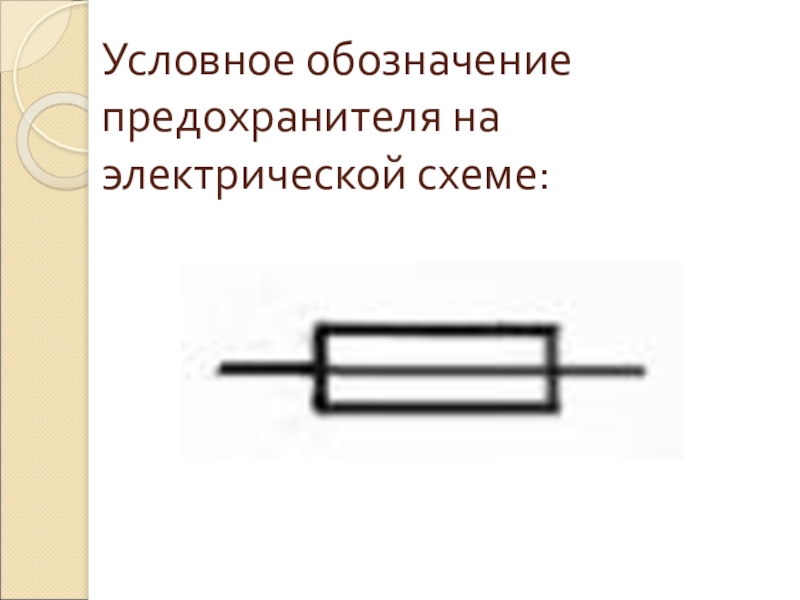

Слайд 7Условное обозначение предохранителя на электрической схеме:

Условное обозначение предохранителя на электрической схеме:

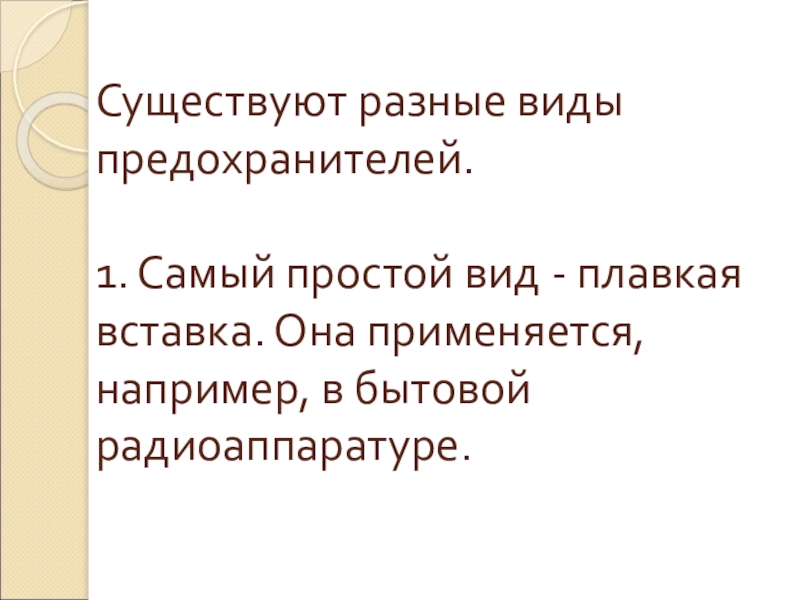

Слайд 8Существуют разные виды предохранителей. 1. Самый простой вид - плавкая вставка. Она

применяется, например, в бытовой радиоаппаратуре.
Существуют разные виды предохранителей.  1. Самый простой вид - плавкая вставка. Она применяется, например, в бытовой

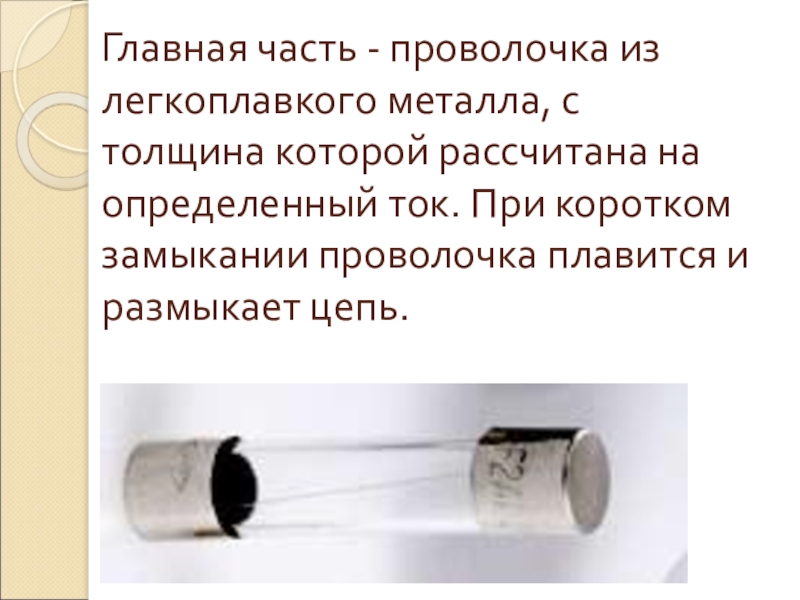

Слайд 9Главная часть - проволочка из легкоплавкого металла, с толщина которой рассчитана

на определенный ток. При коротком замыкании проволочка плавится и размыкает цепь.
Главная часть - проволочка из легкоплавкого металла, с толщина которой рассчитана на определенный ток. При коротком замыкании

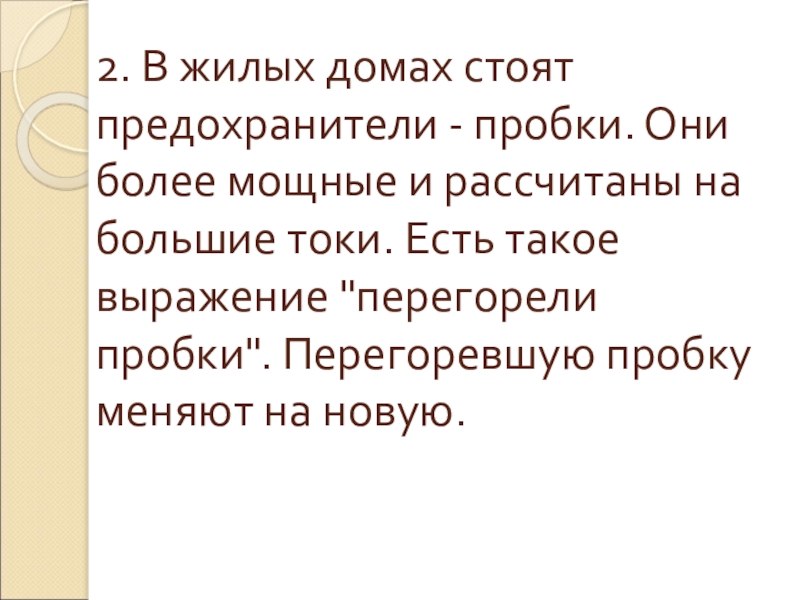

Слайд 102. В жилых домах стоят предохранители - пробки. Они более мощные

и рассчитаны на большие токи. Есть такое выражение "перегорели пробки". Перегоревшую пробку меняют на новую.
2. В жилых домах стоят предохранители - пробки. Они более мощные и рассчитаны на большие токи. Есть

Слайд 123. В настоящее время в домах стоят современные автоматы - предохранители

другой конструкции, но принцип действия остается прежним: не допустить опасный по величине ток !
3. В настоящее время в домах стоят современные автоматы - предохранители другой конструкции,  но принцип действия

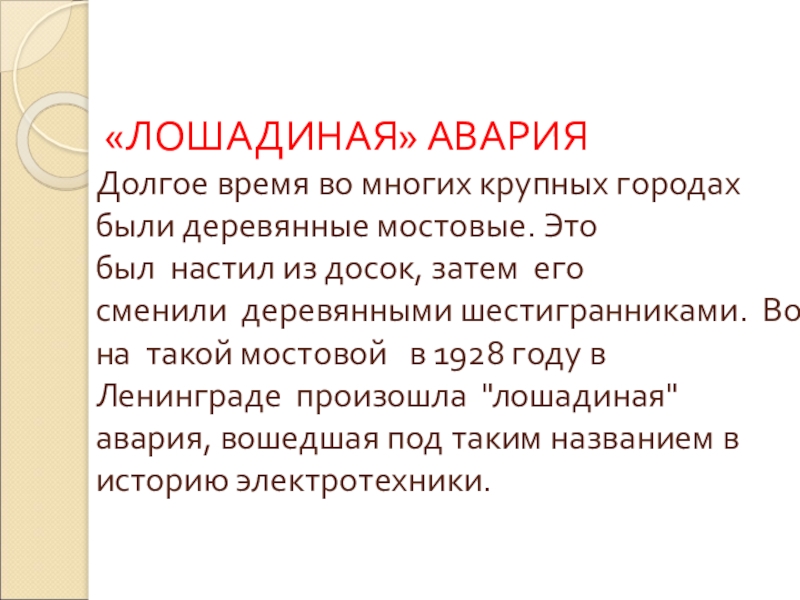

Слайд 13 «ЛОШАДИНАЯ» АВАРИЯ Долгое время во многих крупных городах были деревянные

мостовые. Это был  настил из досок, затем  его  сменили  деревянными шестигранниками.  Вот на  такой мостовой   в 1928 году в Ленинграде  произошла  "лошадиная" авария, вошедшая под таким названием в историю электротехники.
«ЛОШАДИНАЯ» АВАРИЯ  Долгое время во многих крупных городах были деревянные мостовые.

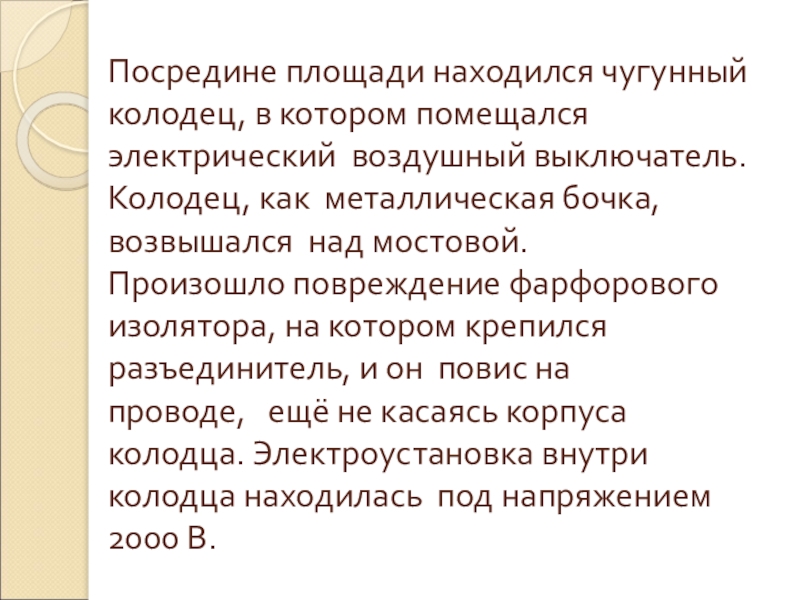

Слайд 15Посредине площади находился чугунный колодец, в котором помещался электрический  воздушный выключатель.

Колодец, как  металлическая бочка, возвышался  над мостовой. Произошло повреждение фарфорового изолятора, на котором крепился разъединитель, и он  повис на проводе,   ещё не касаясь корпуса колодца. Электроустановка внутри колодца находилась  под напряжением 2000 В.
Посредине площади находился чугунный колодец, в котором помещался электрический  воздушный выключатель. Колодец, как  металлическая бочка, возвышался  над

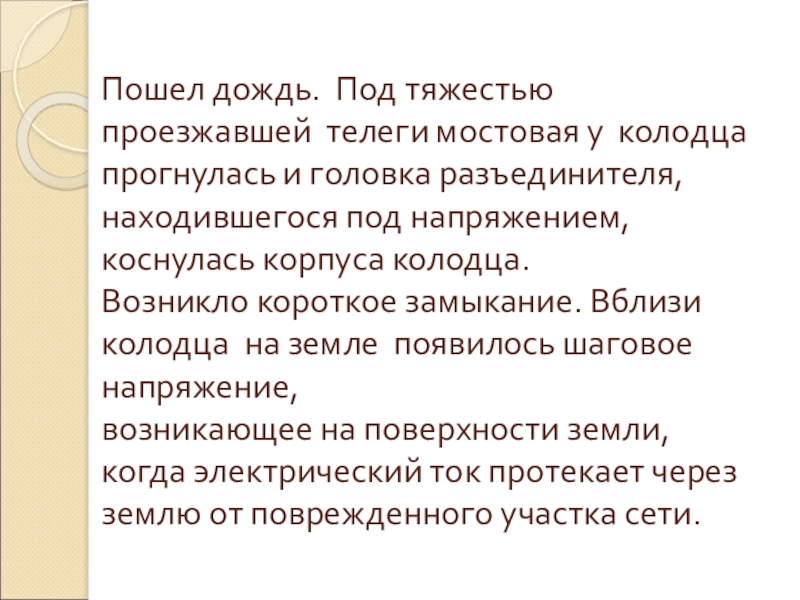

Слайд 16Пошел дождь.  Под тяжестью проезжавшей  телеги мостовая у  колодца прогнулась и

головка разъединителя, находившегося под напряжением, коснулась корпуса колодца. Возникло короткое замыкание. Вблизи колодца  на земле  появилось шаговое напряжение, возникающее на поверхности земли, когда электрический ток протекает через землю от поврежденного участка сети.
Пошел дождь.  Под тяжестью проезжавшей  телеги мостовая у  колодца прогнулась и головка разъединителя, находившегося под напряжением, коснулась

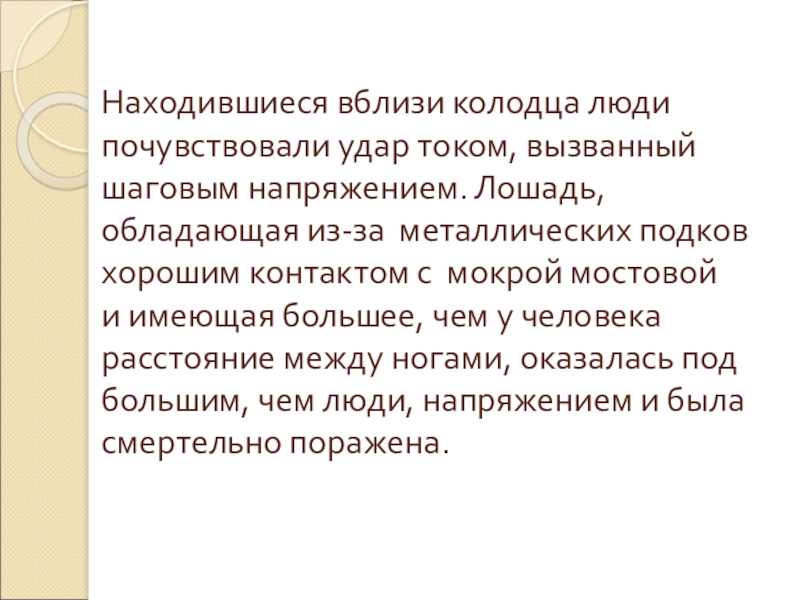

Слайд 17Находившиеся вблизи колодца люди почувствовали удар током, вызванный шаговым напряжением. Лошадь,

обладающая из-за  металлических подков хоро­шим контактом с  мокрой мостовой и имеющая большее, чем у человека расстояние между ногами, оказалась под большим, чем люди, напряжением и была смертельно поражена.
Находившиеся вблизи колодца люди почувствовали удар током, вызванный шаговым напряжением. Лошадь, обладающая из-за  металлических подков хоро­шим контактом

Слайд 18Короткое замыкание продолжалось всего 2 с, после чего на электростанции  защитный автомат

разорвал цепь. Шаговые напряжения пропали. Неожиданная гибель лошади, удары током привлекли внимание прохожих. На площади собралось много людей. Вскоре прибыл конный патруль милиции.
Короткое замыкание продолжалось всего 2 с, после чего на электростанции  защитный автомат разорвал цепь. Шаговые напряжения пропали. Неожиданная

Слайд 19А на электростанции в это время  дежурный инженер, обнаружив отключение автомата,

проверил прибором изоляцию. Она оказалась  в норме, т.к.  телега  уже отъехала,  и головка  разъединителя  уже не касалась  колодца,  и  вновь  образовался воздушный промежуток. Полагая, что защитный автомат отключился ошибочно, инженер вновь включил автомат защиты.
А на электростанции в это время  дежурный инженер, обнаружив отключение автомата, проверил прибором изоляцию. Она оказалась  в

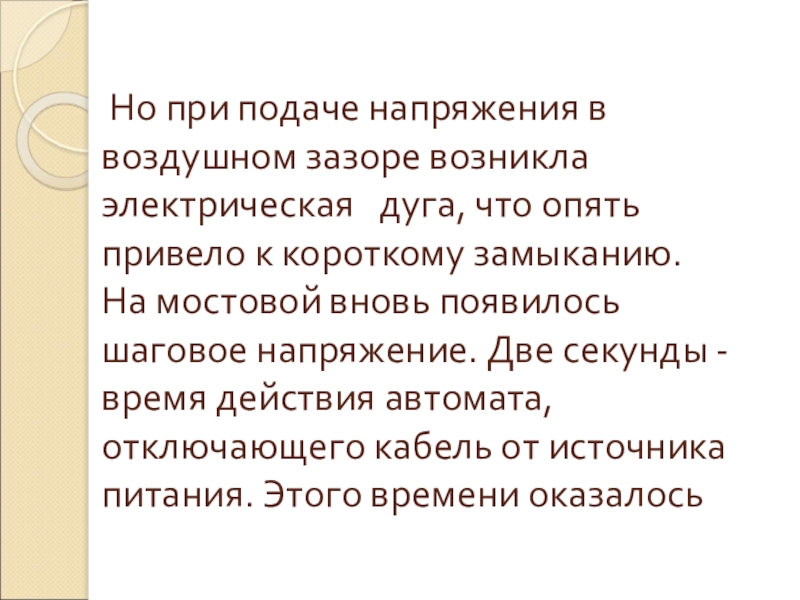

Слайд 20 Но при подаче напряжения в воздушном зазоре возникла электрическая   дуга, что

опять привело к короткому замыканию. На мостовой вновь появилось шаговое напряжение. Две секунды - время действия автомата, отключающего кабель от источника питания. Этого времени оказалось
 Но при подаче напряжения в воздушном зазоре возникла электрическая   дуга, что опять привело к короткому замыканию.

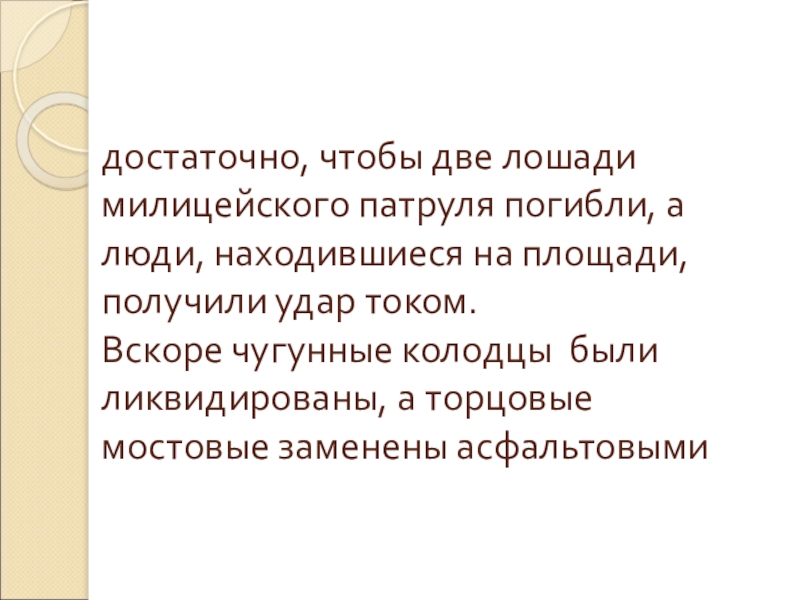

Слайд 21достаточно, чтобы две лошади милицейского патруля погибли, а люди, находившиеся на

площади, получили удар током. Вскоре чугунные колодцы  были ликвидированы, а торцовые мостовые заменены асфальтовыми
достаточно, чтобы две лошади милицейского патруля погибли, а люди, находившиеся на площади, получили удар током. Вскоре чугунные

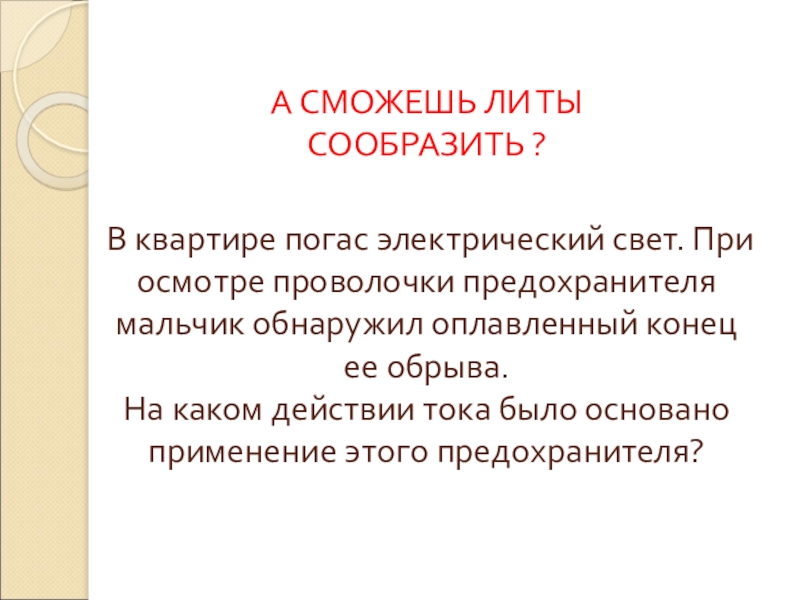

Слайд 22А СМОЖЕШЬ ЛИ ТЫ СООБРАЗИТЬ ? В квартире погас электрический свет. При осмотре

проволочки предохранителя мальчик обнаружил оплавленный конец ее обрыва. На каком действии тока было основано применение этого предохранителя?
А СМОЖЕШЬ ЛИ ТЫ СООБРАЗИТЬ ?  В квартире погас электрический свет. При осмотре проволочки предохранителя мальчик

Слайд 23ПОКА ! НА СЕГОДНЯ ВСЁ !

ПОКА ! НА СЕГОДНЯ ВСЁ !
