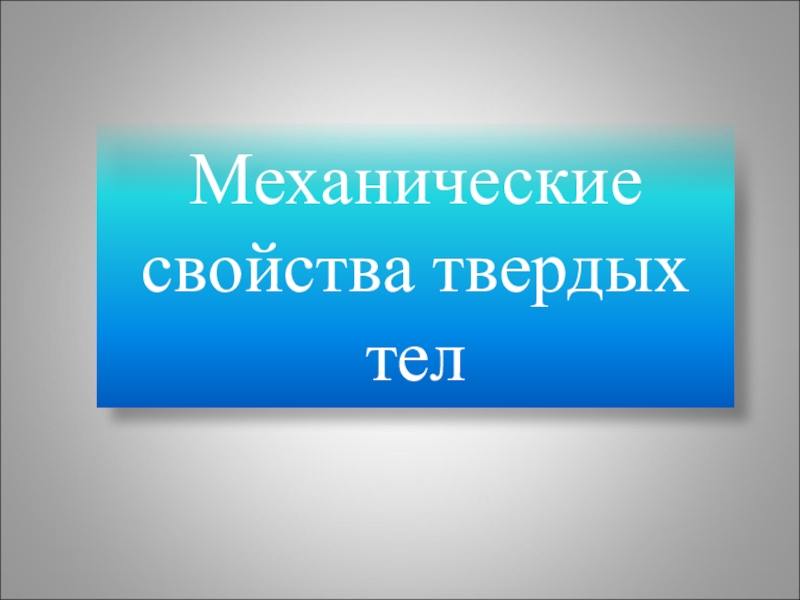

Слайд 1 Механические свойства твердых тел

Механические свойства твердых тел

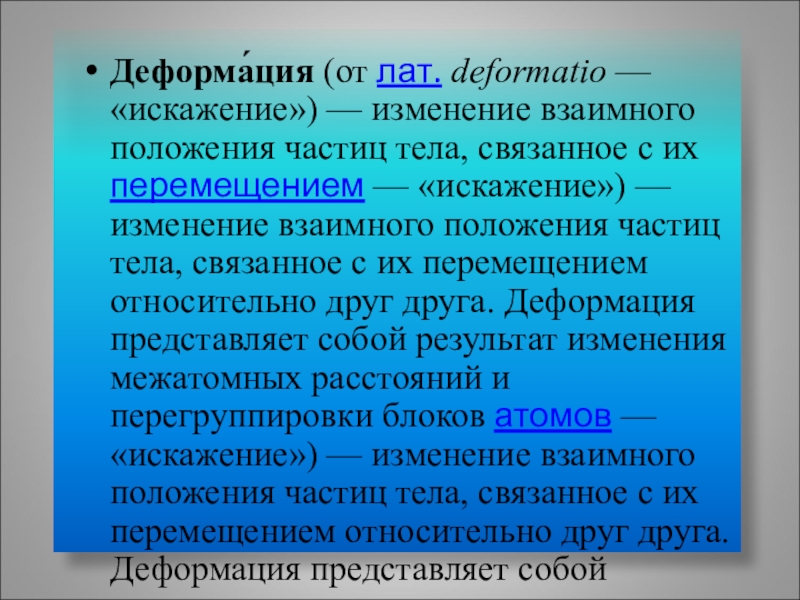

Слайд 2Деформа́ция (от лат. deformatio — «искажение») — изменение взаимного положения частиц тела, связанное с

их перемещением — «искажение») — изменение взаимного положения частиц тела, связанное с их перемещением относительно друг друга. Деформация представляет собой результат изменения межатомных расстояний и перегруппировки блоков атомов — «искажение») — изменение взаимного положения частиц тела, связанное с их перемещением относительно друг друга. Деформация представляет собой результат изменения межатомных расстояний и перегруппировки блоков атомов. Обычно деформация сопровождается изменением величин межатомных сил, мерой которого является упругое механическое напряжение.
Деформа́ция (от лат. deformatio — «искажение») — изменение взаимного положения частиц тела, связанное с их перемещением — «искажение») — изменение взаимного положения

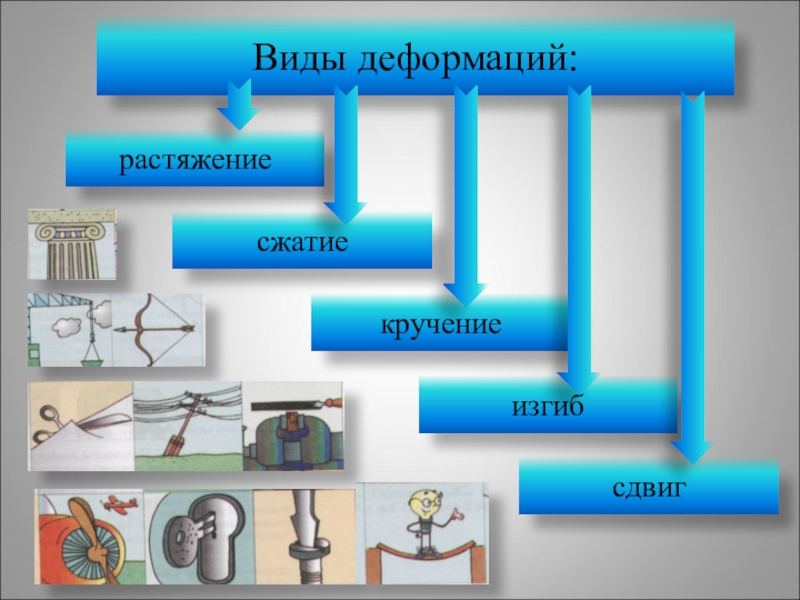

Слайд 3 Виды деформаций:
растяжение

сжатие
сдвиг
кручение
изгиб





Виды деформаций:   растяжениесжатиесдвигкручение изгиб

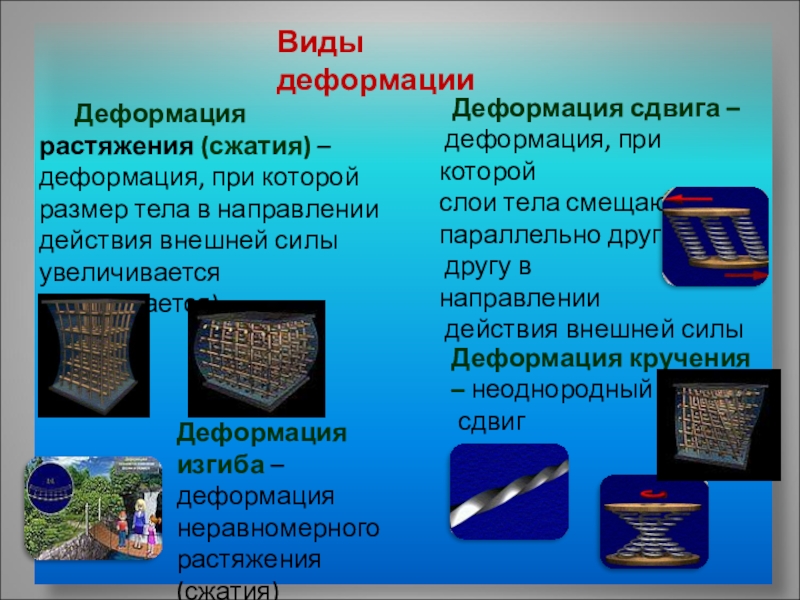

Слайд 4Виды деформации
Деформация растяжения (сжатия) – деформация, при которой

размер тела в направлении действия внешней силы увеличивается (уменьшается)

Деформация сдвига –
деформация, при которой
слои тела смещаются
параллельно друг
другу в
направлении
действия внешней силы

Деформация кручения – неоднородный
сдвиг

Деформация изгиба – деформация
неравномерного
растяжения (сжатия)

Виды деформации   Деформация растяжения (сжатия) – деформация, при которой размер тела в направлении действия внешней

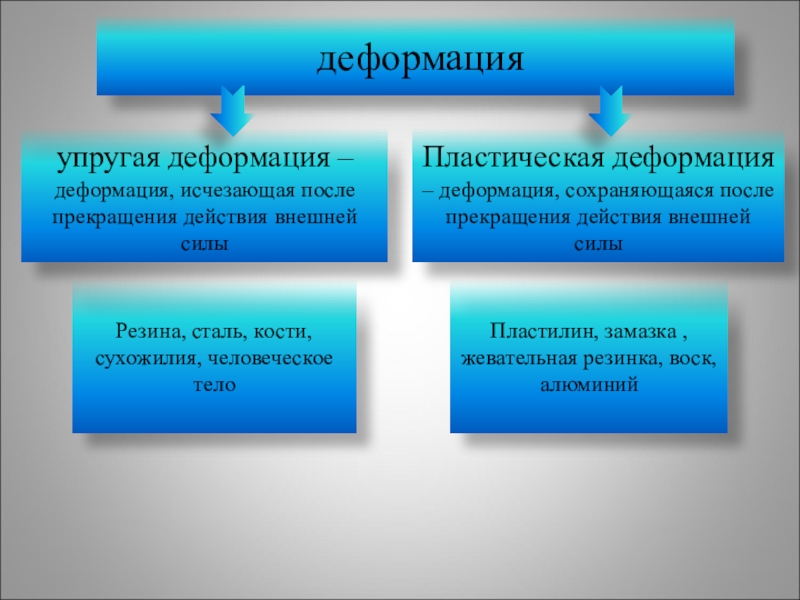

Слайд 5 деформация
упругая деформация – деформация, исчезающая после прекращения действия внешней

силы

Пластическая деформация – деформация, сохраняющаяся после прекращения действия внешней силы



Резина, сталь, кости, сухожилия, человеческое тело

Пластилин, замазка , жевательная резинка, воск, алюминий

деформация  упругая деформация – деформация, исчезающая после прекращения действия внешней силы Пластическая деформация –

Слайд 6 Закон Гука: Сила упругости прямо пропорциональна удлинению тела до некоторого предельного

значения



|F упр|=kΔl




Δl абсолютное удлинение (м)



K коэффициент жесткости (Н/м)




F упр - Сила упругости (Н)






Закон Гука: Сила упругости прямо пропорциональна удлинению тела до некоторого предельного значения|F упр|=kΔlΔl абсолютное удлинение (м)K

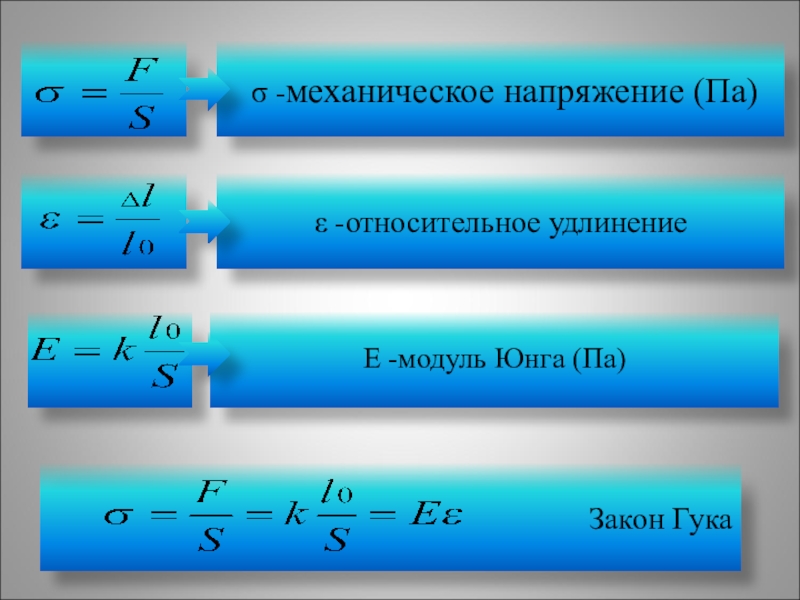

Слайд 7



σ -механическое напряжение (Па)


Закон Гука

ε -относительное

удлинение


Е -модуль Юнга (Па)


σ -механическое напряжение (Па)   Закон Гука    ε -относительное

Слайд 8

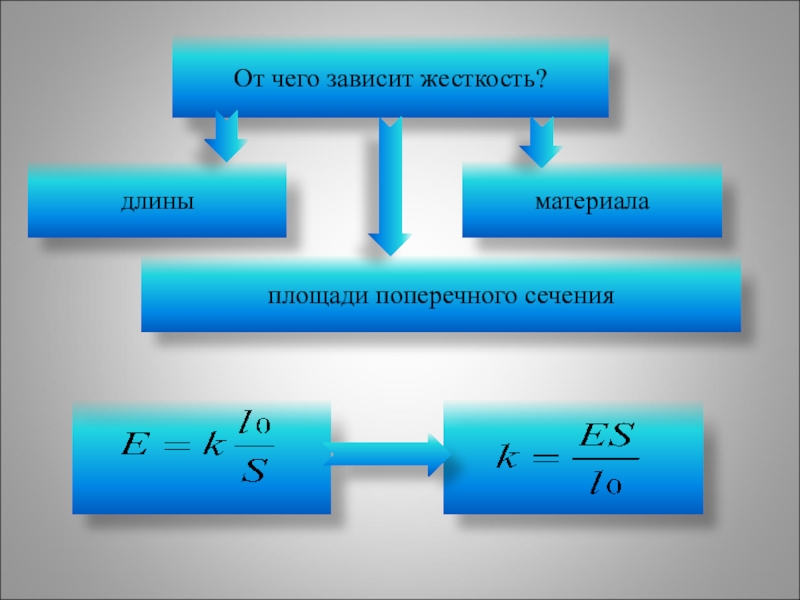

От чего зависит жесткость?




длины

материала


площади поперечного сечения



От чего зависит жесткость?длиныматериалаплощади поперечного сечения

Слайд 10

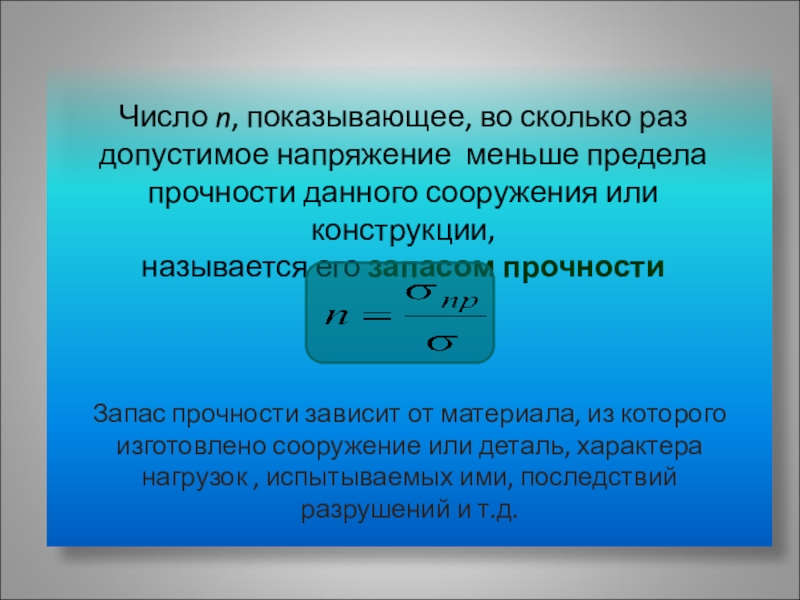

Число n, показывающее, во сколько раз
допустимое напряжение меньше предела
прочности

данного сооружения или конструкции,
называется его запасом прочности

Запас прочности зависит от материала, из которого изготовлено сооружение или деталь, характера нагрузок , испытываемых ими, последствий разрушений и т.д.

Число n, показывающее, во сколько раз допустимое напряжение меньше предела прочности данного сооружения или конструкции, называется его

Слайд 11
Измерение деформации

тензометр
тензодатчики сопротивления
рентгеноструктурный анализ
поляризационно-оптический метод




Измерение деформациитензометр тензодатчики сопротивления рентгеноструктурный анализ поляризационно-оптический метод

Слайд 12

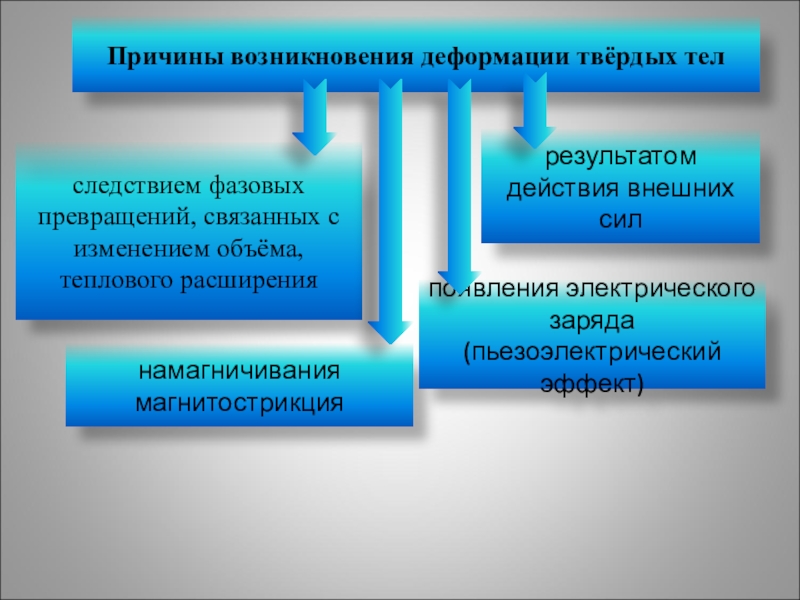

Причины возникновения деформации твёрдых тел

следствием фазовых превращений, связанных с изменением объёма,

теплового расширения

результатом действия внешних сил

намагничивания магнитострикция

появления электрического заряда (пьезоэлектрический эффект)





Причины возникновения деформации твёрдых телследствием фазовых превращений, связанных с изменением объёма, теплового расширениярезультатом действия внешних силнамагничивания магнитострикцияпоявления

Слайд 13

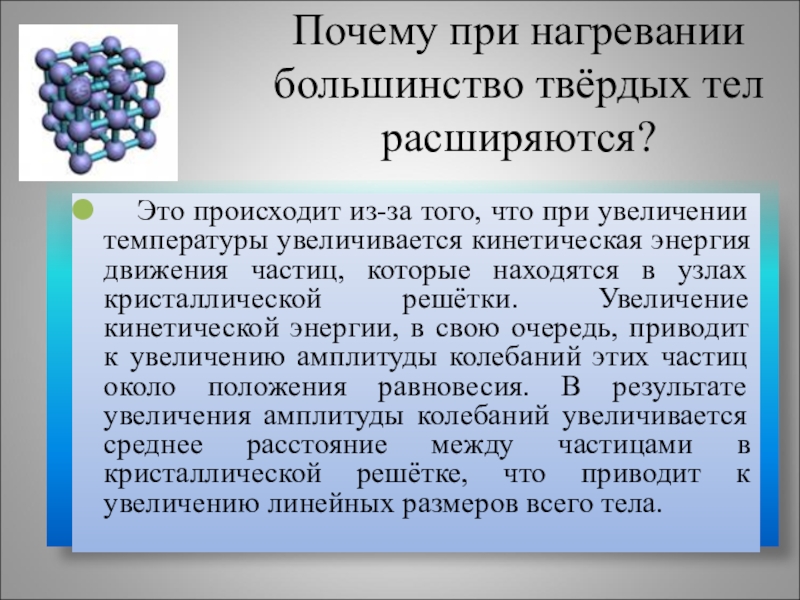

Почему при нагревании большинство твёрдых тел расширяются?
Это происходит из-за

того, что при увеличении температуры увеличивается кинетическая энергия движения частиц, которые находятся в узлах кристаллической решётки. Увеличение кинетической энергии, в свою очередь, приводит к увеличению амплитуды колебаний этих частиц около положения равновесия. В результате увеличения амплитуды колебаний увеличивается среднее расстояние между частицами в кристаллической решётке, что приводит к увеличению линейных размеров всего тела.

Почему при нагревании большинство твёрдых тел расширяются?   Это происходит из-за того, что при увеличении температуры

Слайд 14

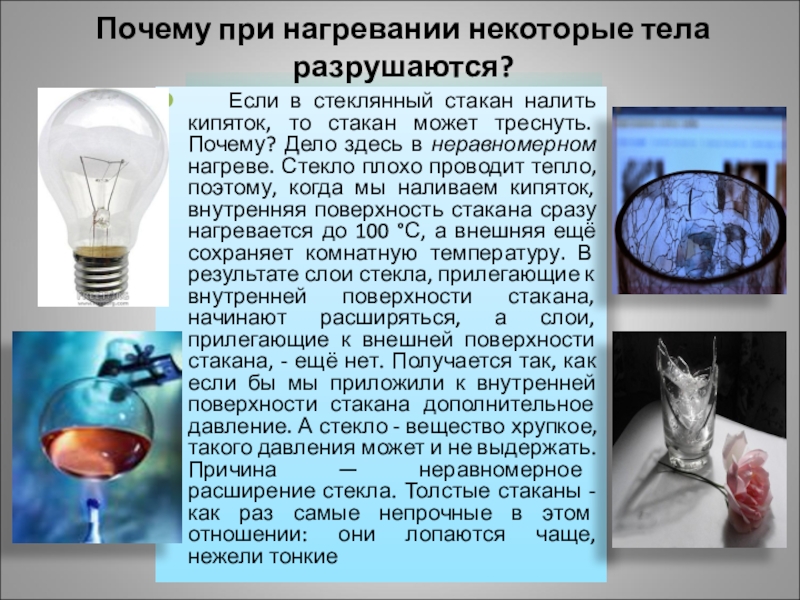

Почему при нагревании некоторые тела разрушаются?
Если в стеклянный

стакан налить кипяток, то стакан может треснуть. Почему? Дело здесь в неравномерном нагреве. Стекло плохо проводит тепло, поэтому, когда мы наливаем кипяток, внутренняя поверхность стакана сразу нагревается до 100 °С, а внешняя ещё сохраняет комнатную температуру. В результате слои стекла, прилегающие к внутренней поверхности стакана, начинают расширяться, а слои, прилегающие к внешней поверхности стакана, - ещё нет. Получается так, как если бы мы приложили к внутренней поверхности стакана дополнительное давление. А стекло - вещество хрупкое, такого давления может и не выдержать. Причина — неравномерное расширение стекла. Толстые стаканы - как раз самые непрочные в этом отношении: они лопаются чаще, нежели тонкие


Почему при нагревании некоторые тела разрушаются?   Если в стеклянный стакан налить кипяток, то стакан может

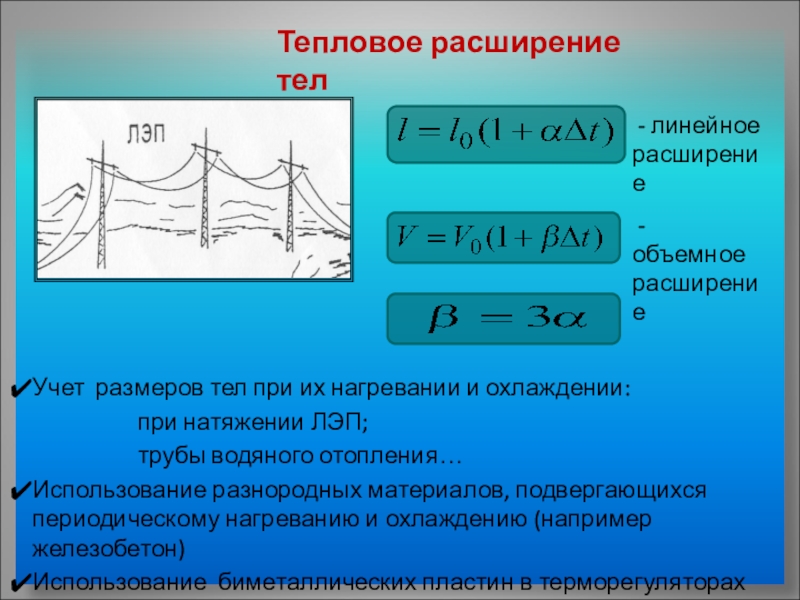

Слайд 15Учет размеров тел при их нагревании и охлаждении:

при натяжении ЛЭП;
трубы водяного отопления…
Использование разнородных материалов, подвергающихся периодическому нагреванию и охлаждению (например железобетон)
Использование биметаллических пластин в терморегуляторах

Тепловое расширение тел


Учет размеров тел при их нагревании и охлаждении:

Слайд 16
Небольшие изменения размеров могут быть опасны
Скажем прямо заметить такие изменения длины

практически невозможно. Однако для хрупких веществ даже столь небольшие изменения размеров могут быть опасны. Взять, к примеру, асфальт. По сравнению со стеклом он при нагревании расширяется в 20 раз сильнее, поэтому асфальтовые покрытия на дорогах постоянно дают трещины и нуждаются в постоянном ремонте: ведь суточные колебания температуры приводят к неравномерному нагреву асфальта. А из-за этого возникают внутренние напряжения (как в стакане с кипятком), которые приводят к разрушению. Поэтому между плитами бетонного шоссе делают зазоры.

Небольшие изменения размеров могут быть опасныСкажем прямо заметить такие изменения длины практически невозможно. Однако для хрупких веществ

Слайд 17
Если нас спросят, какова высота Эйфелевой башни, то прежде чем ответить:

"300 метров", вы, вероятно, поинтересуетесь: В какую погоду—холодную или теплую?

В теплый день вершина Эйфелевой башни поднимается выше, чем в холодный, на кусочек, равный 12см и сделанный из железа, которое, впрочем, не стоит ни одного лишнего сантима.

Если нас спросят, какова высота Эйфелевой башни, то прежде чем ответить:

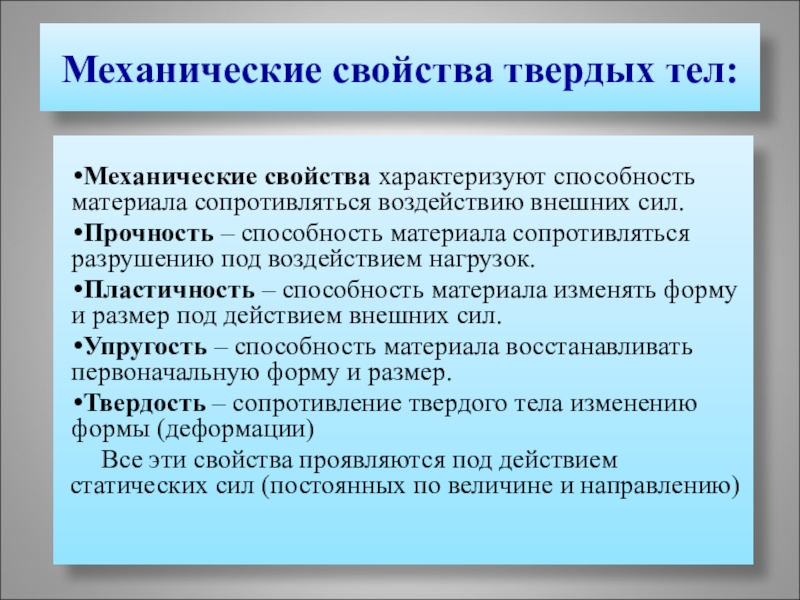

Слайд 18Механические свойства твердых тел:

Механические свойства характеризуют способность материала сопротивляться воздействию внешних

сил.
Прочность – способность материала сопротивляться разрушению под воздействием нагрузок.
Пластичность – способность материала изменять форму и размер под действием внешних сил.
Упругость – способность материала восстанавливать первоначальную форму и размер.
Твердость – сопротивление твердого тела изменению формы (деформации)
Все эти свойства проявляются под действием статических сил (постоянных по величине и направлению)
Механические свойства твердых тел:Механические свойства характеризуют способность материала сопротивляться воздействию внешних сил.Прочность – способность материала сопротивляться разрушению

Слайд 19Груз какой массы следует подвесить к стальному тросу длиной 2 м

и диаметром 1 см, чтобы он удлинился на 1 мм? Модуль Юнга для стали Е = 2 х 1011 Па.
А. 400 кг;
В. 600 кг;
Д. 800 кг. Б. 500 кг;
Г. 700 кг;



Груз какой массы следует подвесить к стальному тросу длиной 2 м и диаметром 1 см, чтобы он

Слайд 20

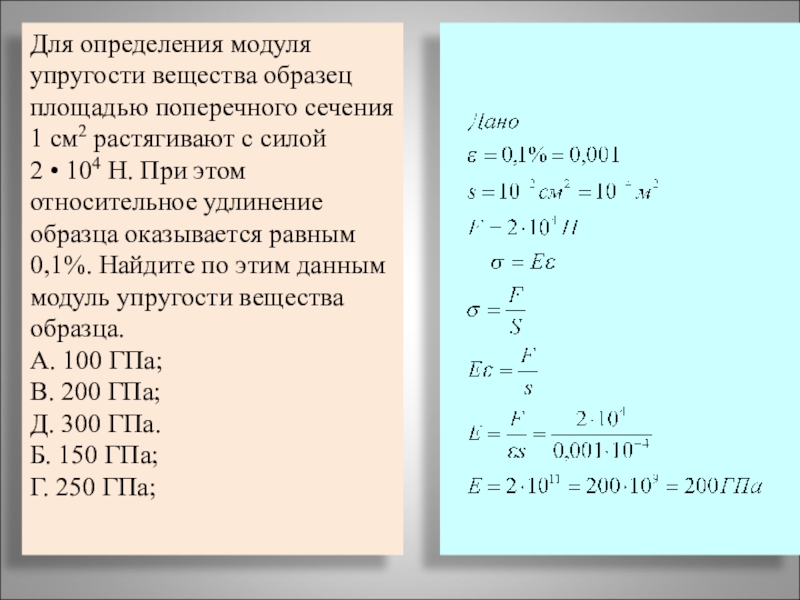

Для определения модуля упругости вещества образец площадью поперечного сечения
1 см2

растягивают с силой
2 • 104 Н. При этом относительное удлинение образца оказывается равным 0,1%. Найдите по этим данным модуль упругости вещества образца.
А. 100 ГПа;
В. 200 ГПа;
Д. 300 ГПа. Б. 150 ГПа;
Г. 250 ГПа;

Для определения модуля упругости вещества образец площадью поперечного сечения 1 см2 растягивают с силой 2 • 104

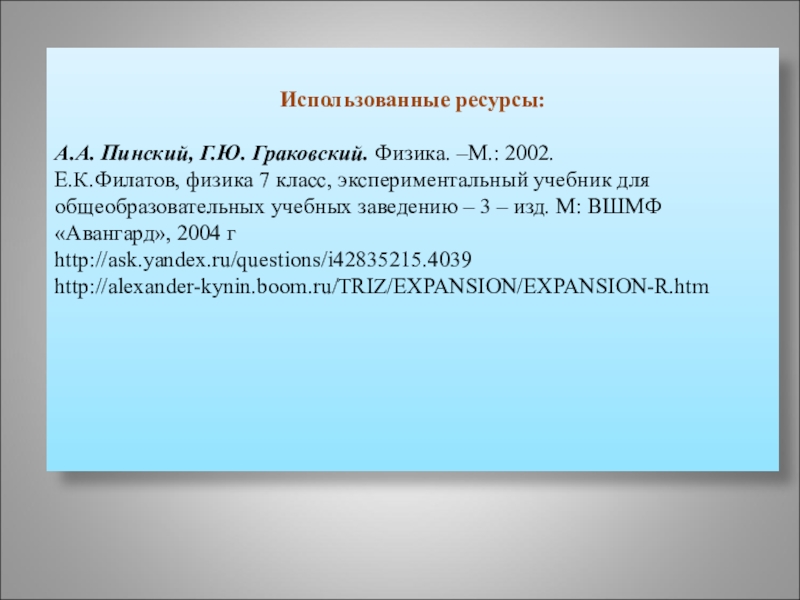

Слайд 21Использованные ресурсы:

А.А. Пинский, Г.Ю. Граковский. Физика. –М.: 2002.
Е.К.Филатов, физика 7 класс,

экспериментальный учебник для общеобразовательных учебных заведению – 3 – изд. М: ВШМФ «Авангард», 2004 г
http://ask.yandex.ru/questions/i42835215.4039
http://alexander-kynin.boom.ru/TRIZ/EXPANSION/EXPANSION-R.htm



Использованные ресурсы:А.А. Пинский, Г.Ю. Граковский. Физика. –М.: 2002.Е.К.Филатов, физика 7 класс, экспериментальный учебник для общеобразовательных учебных заведению
