Презентация, доклад по физике Измерение напряжения на различных участках электрической цепи

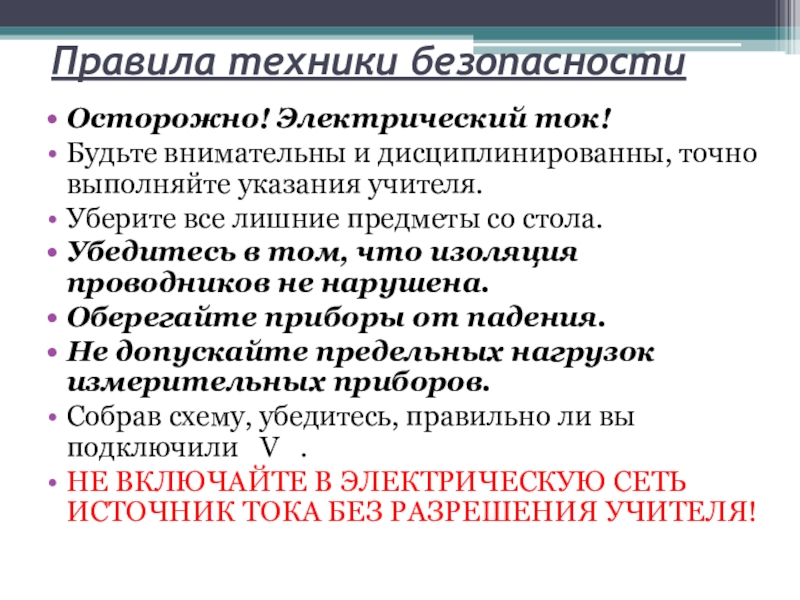

указания учителя.
Уберите все лишние предметы со стола.
Убедитесь в том, что изоляция проводников не нарушена.
Оберегайте приборы от падения.
Не допускайте предельных нагрузок измерительных приборов.
Собрав схему, убедитесь, правильно ли вы подключили V .
НЕ ВКЛЮЧАЙТЕ В ЭЛЕКТРИЧЕСКУЮ СЕТЬ ИСТОЧНИК ТОКА БЕЗ РАЗРЕШЕНИЯ УЧИТЕЛЯ!

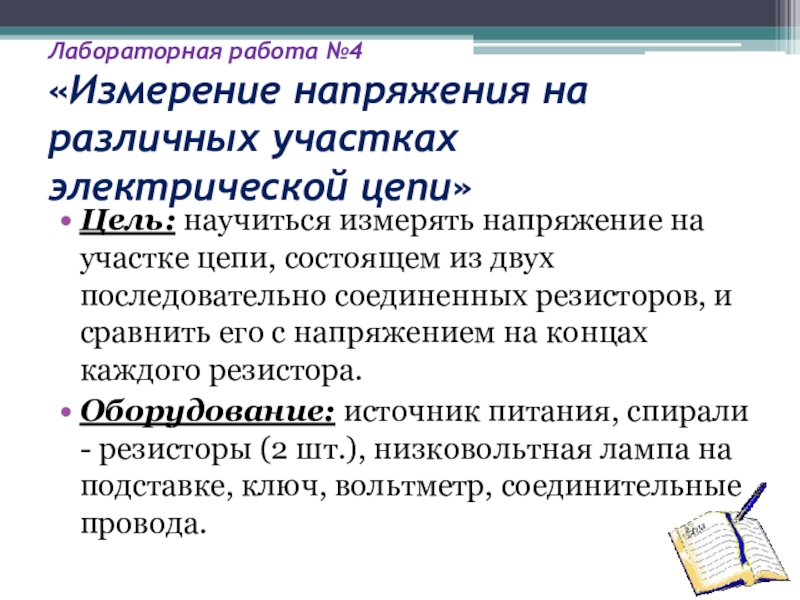

напряжение на участке цепи, состоящем из двух последовательно соединенных резисторов, и сравнить его с напряжением на концах каждого резистора.
Оборудование: источник питания, спирали - резисторы (2 шт.), низковольтная лампа на подставке, ключ, вольтметр, соединительные провода.

помощью прибора, который называют……………
4. В схеме этот прибор обозначают……….
5. В электрическую цепь этот прибор подключают……..
6. Выразите в вольтах:
30 мВ =____________ ;
0,5 кВ =____________ ;
7 МВ =_____________.

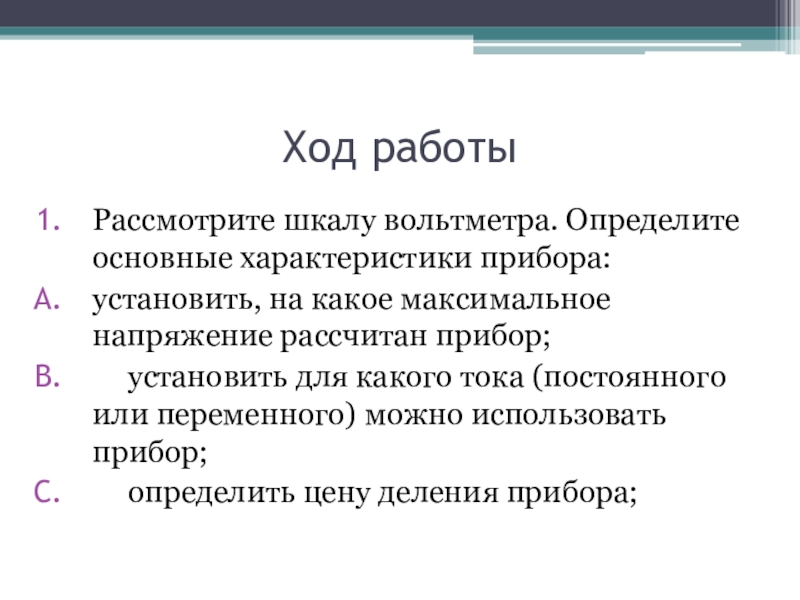

напряжение рассчитан прибор;
установить для какого тока (постоянного или переменного) можно использовать прибор;
определить цену деления прибора;

которая идет от полюса со знаком + источника тока.
2) Никогда не ставьте вольтметр последовательно с источником тока и другими элементами электрической цепи. Испортите вольтметр!

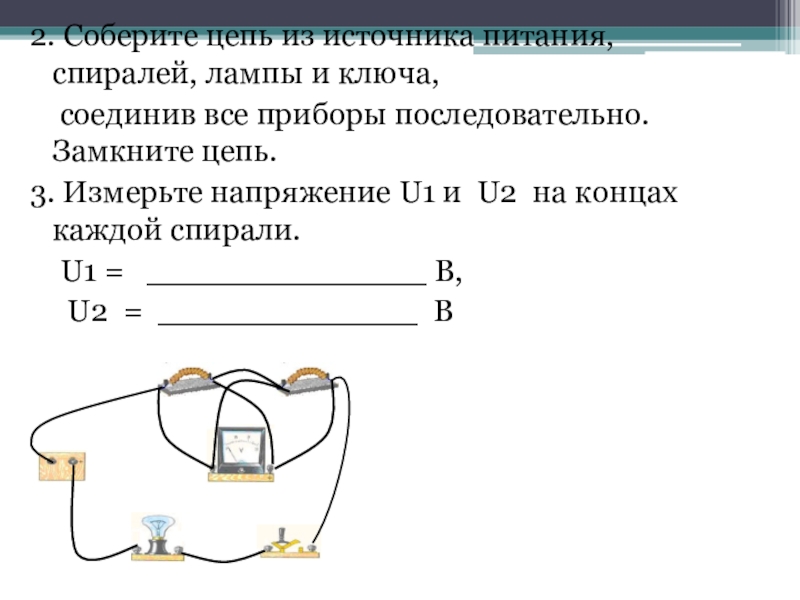

соединив все приборы последовательно. Замкните цепь.
3. Измерьте напряжение U1 и U2 на концах каждой спирали.
U1 = ______________ В,
U2 = _____________ В

спиралей.
U = __________ В;
5. Вычислите сумму напряжений U1 + U2 на обеих спиралях и сравните её с напряжением U. Сделайте вывод. U1 + U2 = ______
U1 + U2 ? U
Вывод: При последовательном соединении проводников …

подключается
вольтметр при измерении напряжения на каждой спирали и на двух спиралях вместе.

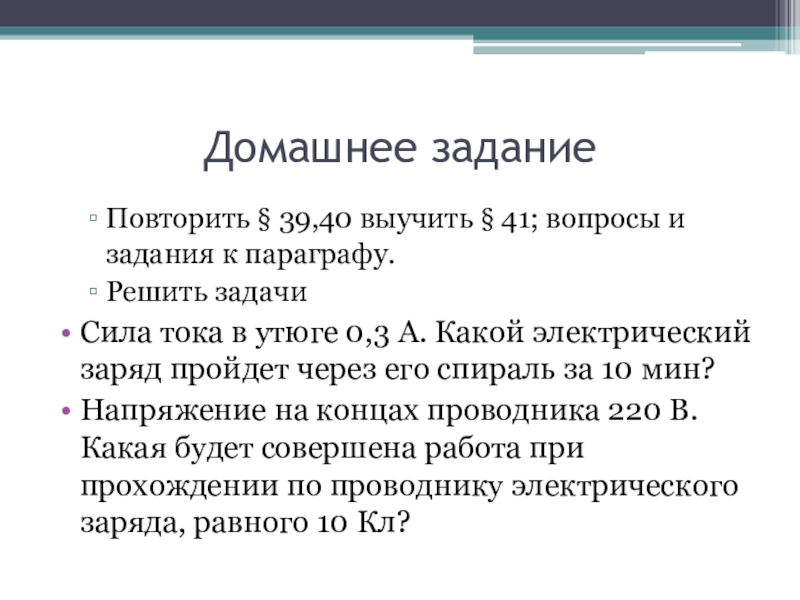

параграфу.
Решить задачи
Сила тока в утюге 0,3 А. Какой электрический заряд пройдет через его спираль за 10 мин?
Напряжение на концах проводника 220 В. Какая будет совершена работа при прохождении по проводнику электриче­ского заряда, равного 10 Кл?

8 класс
