Презентация, доклад по физике Электрическая цепь (8 класс)
Содержание
- 1. Презентация по физике Электрическая цепь (8 класс)
- 2. Для работы электроприборов, электроэнергию от источника тока нужно доставить к потребителю
- 3. Источник тока и потребители электроэнергии, соединенные проводниками, в физике называют электрической цепью.
- 4. Простейшая электрическая цепь состоит из:Для возникновения тока необходимо чтобы цепь была замкнутаИсточника токаПотребителя электроэнергииСоединительных проводовКлюча

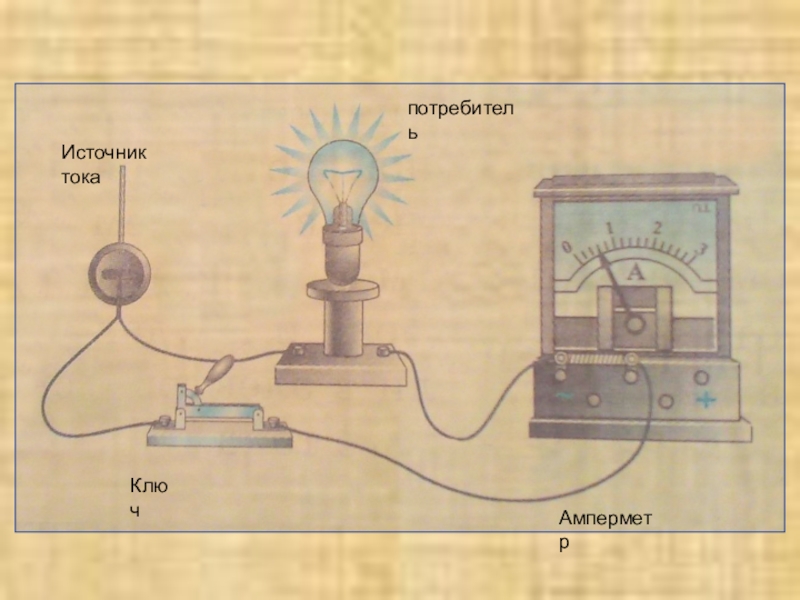

- 5. потребительИсточник токаАмперметрКлюч
- 6. Изображение электрической цепи с помощью условных обозначений называется электрической схемой
- 7. Обозначения электроприборовГальванический элементБатарея Резистор Электрическая лампаЭлектрический звонокКлючКлеммыИзмерительные приборыАмперметрВольтметр

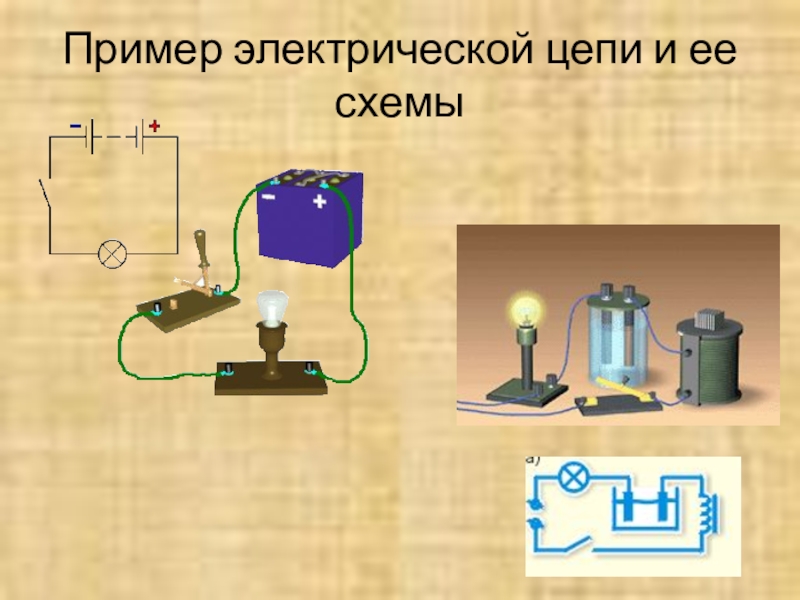

- 8. Пример электрической цепи и ее схемы
- 9. Электроприборы включать в цепь можно:ПоследовательноПараллельно
- 10. При последовательном соединении, клемма каждого прибора соединена
- 11. При параллельном соединении, клемма одного прибора может
- 12. Измерительные приборы
- 13. Амперметр - прибор для измерения силы токаОбозначение на схемеАмперметр включается в схему последовательно
- 14. Вольтметр - прибор для измерения напряженияОбозначение на схемеВольтметр включается в схему параллельно

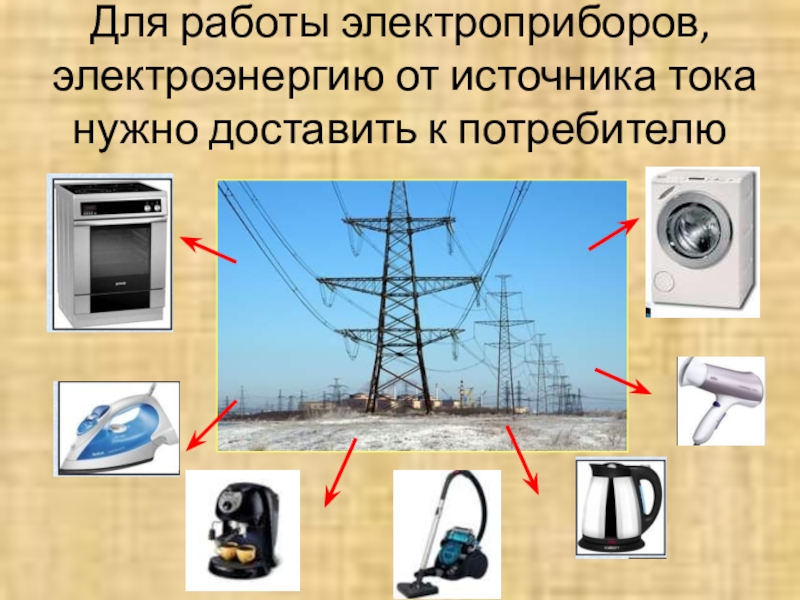

Для работы электроприборов, электроэнергию от источника тока нужно доставить к потребителю
Слайд 3Источник тока и потребители электроэнергии, соединенные проводниками, в физике называют электрической
цепью.

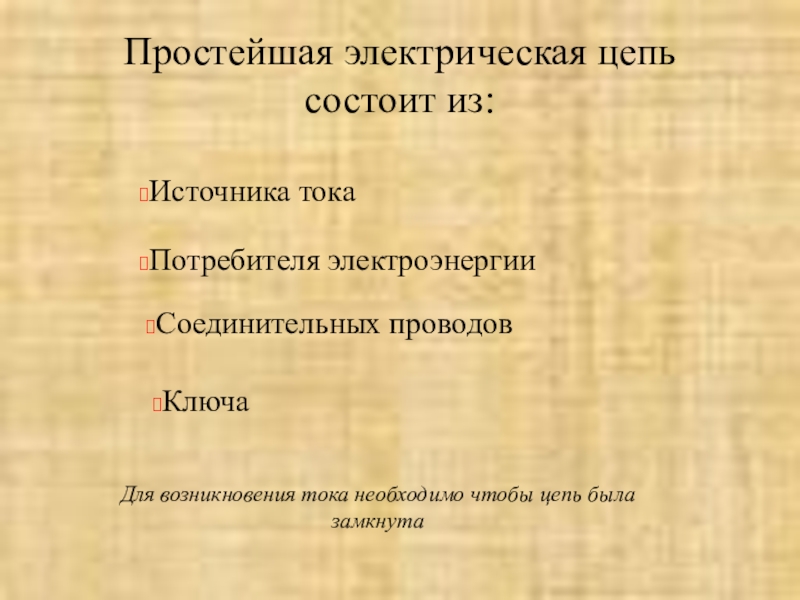

Слайд 4
Простейшая электрическая цепь
состоит из:
Для возникновения тока необходимо чтобы цепь была
замкнута
Источника тока
Потребителя электроэнергии
Соединительных проводов
Ключа

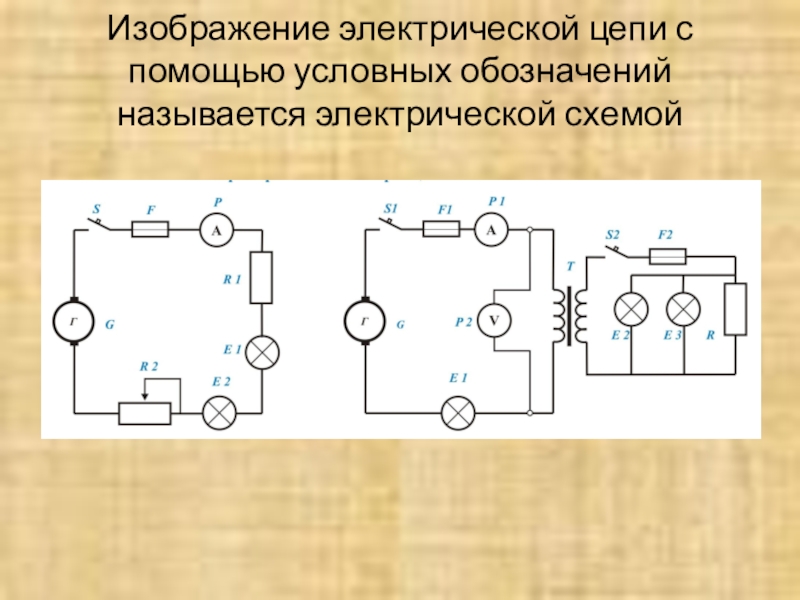

Слайд 6Изображение электрической цепи с помощью условных обозначений называется электрической схемой

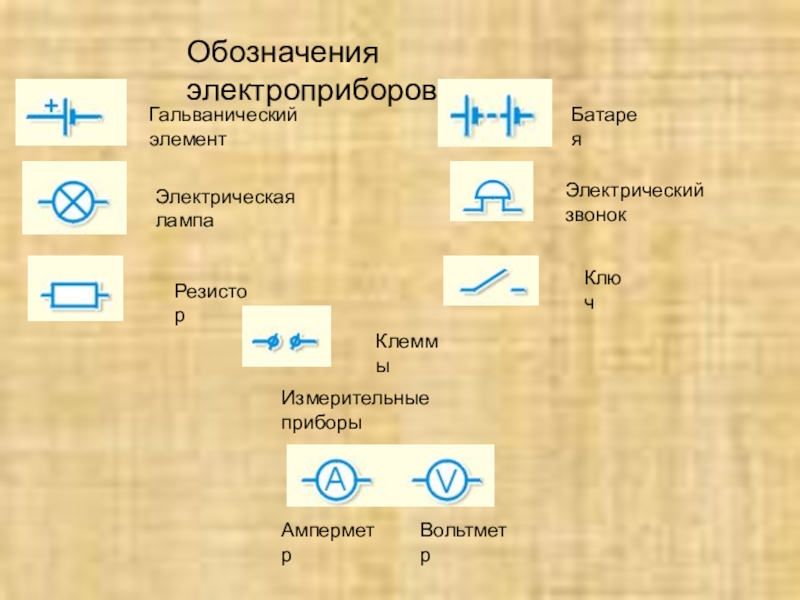

Слайд 7Обозначения электроприборов
Гальванический элемент
Батарея
Резистор
Электрическая лампа
Электрический звонок
Ключ
Клеммы
Измерительные приборы
Амперметр
Вольтметр
Слайд 10При последовательном соединении, клемма каждого прибора соединена только с одной клеммой
другого прибора
При последовательном соединении все электроприборы
работают согласованно

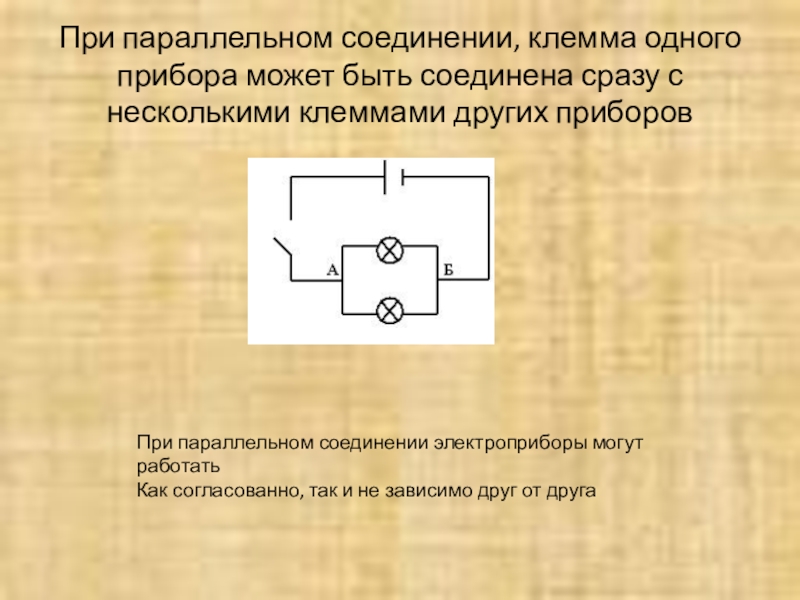

Слайд 11При параллельном соединении, клемма одного прибора может быть соединена сразу с
несколькими клеммами других приборов
При параллельном соединении электроприборы могут работать
Как согласованно, так и не зависимо друг от друга
Слайд 13Амперметр
- прибор для измерения силы тока
Обозначение на схеме
Амперметр включается в
схему последовательно

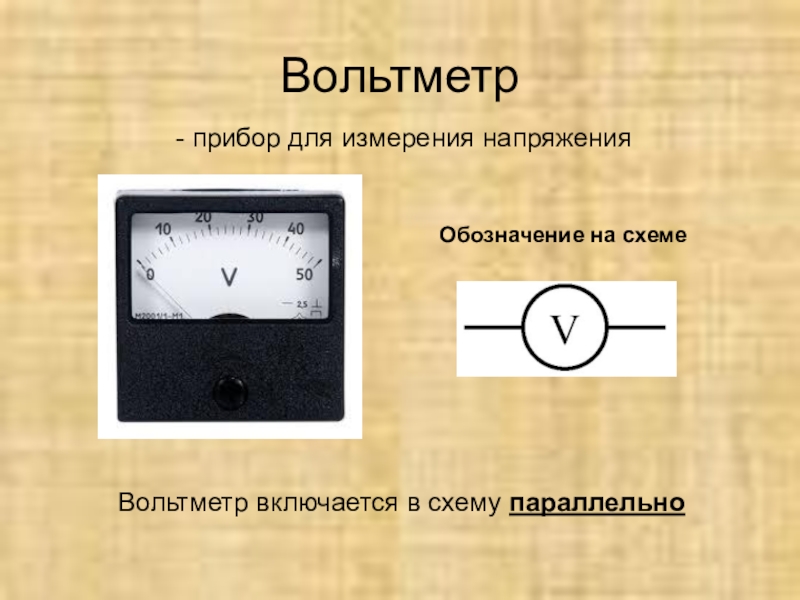

Слайд 14Вольтметр
- прибор для измерения напряжения
Обозначение на схеме
Вольтметр включается в схему
параллельно
