Презентация, доклад по физике 11 класс (Резонанс)
Содержание
- 1. Презентация по физике 11 класс (Резонанс)
- 2. Собственная частота колебанийПри малом значении активного сопротивления

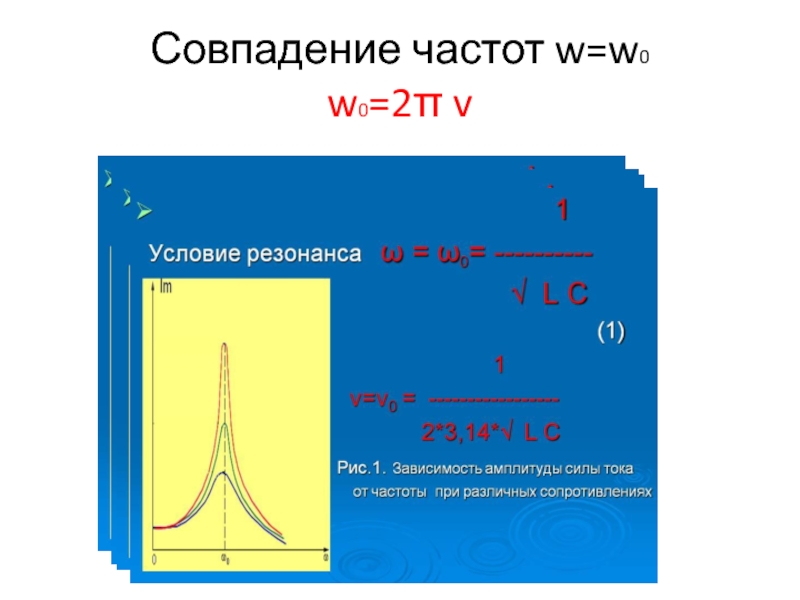

- 3. Совпадение частот w=w0 w0=2 v
- 4. Z=√R²+(Xc –XL) ² полное сопротивление в цепи
- 5. Z полное сопротивление цепи

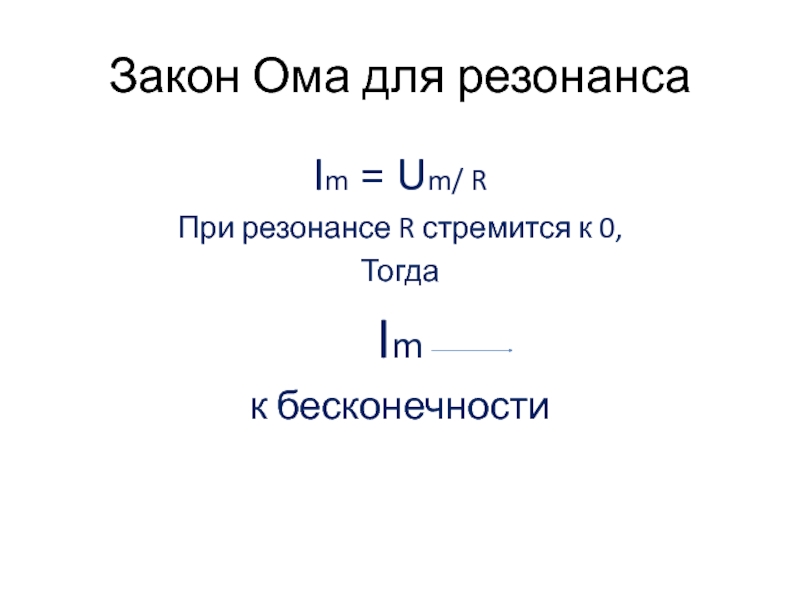

- 6. Закон Ома для резонанса Im = Um/ RПри резонансе R стремится к 0,Тогда Im к бесконечности
- 7. Решение задачКолебательный контур состоит из катушки L=0,003Гн
- 8. 2.В цепь переменного тока с частотой 400Гц

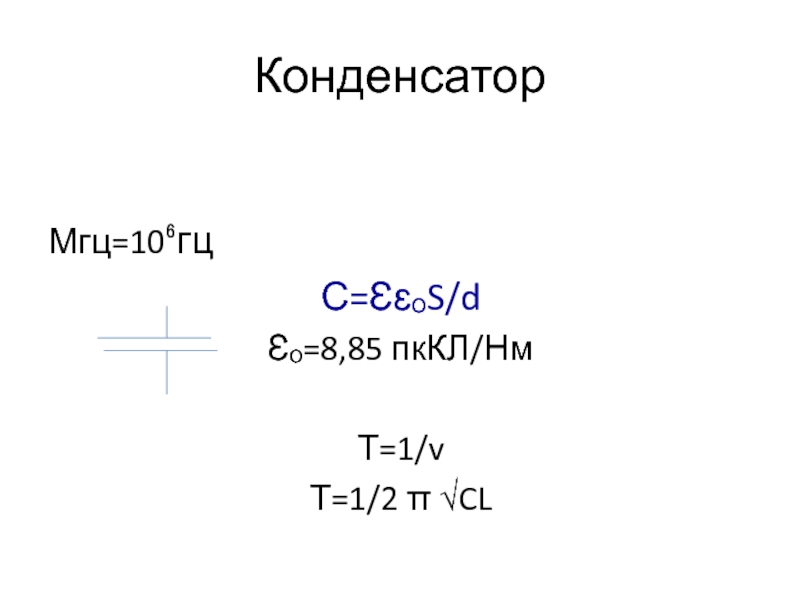

- 9. КонденсаторМгц=10⁶гцС=ԐԑₒS/dԐₒ=8,85 пкКЛ/НмТ=1/vТ=1/2 √CL
- 10. Решить задачуВ цепь переменного тока с частотой
- 11. Домашнее задание1.§35 Учебник Физика 11кл.МякишевГ.Я2.Задача 3,5 стр 109 упр.4
- 12. Спасибо за внимание!Наш урок мы завершим изречениями
- 13. Я благодарю всех за урок!Спасибо за внимание!
Собственная частота колебанийПри малом значении активного сопротивления R собственная частота колебаний в контуре определяется формулойW 0 = 1/√CL

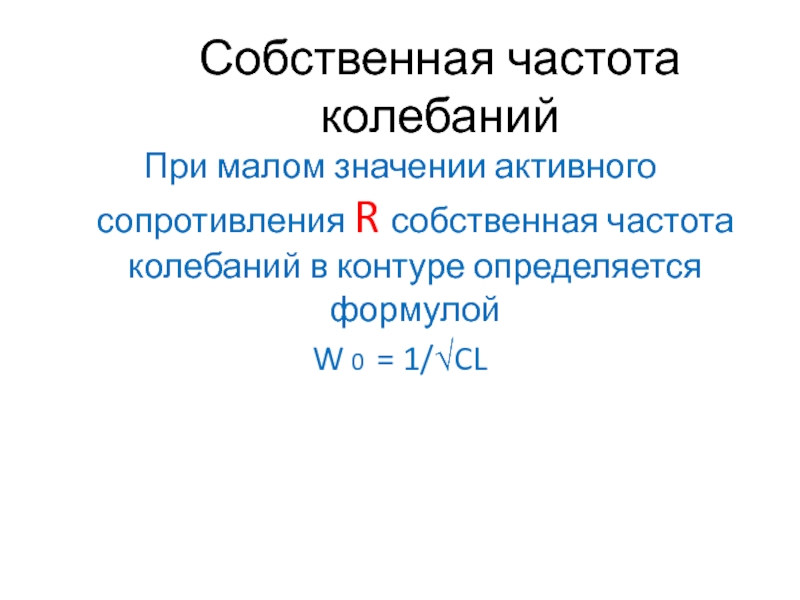

Слайд 2Собственная частота колебаний
При малом значении активного сопротивления R собственная частота колебаний
в контуре определяется формулой
W 0 = 1/√CL
W 0 = 1/√CL

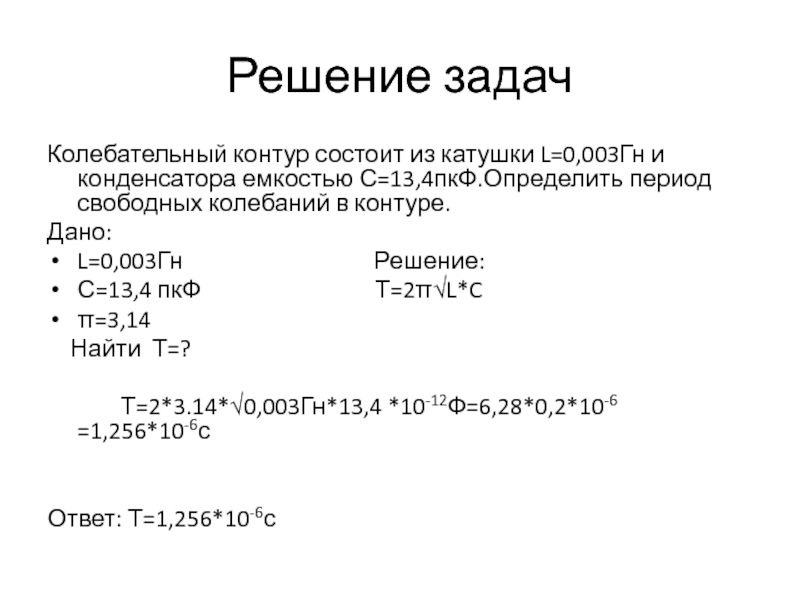

Слайд 7Решение задач
Колебательный контур состоит из катушки L=0,003Гн и конденсатора емкостью С=13,4пкФ.Определить
период свободных колебаний в контуре.
Дано:
L=0,003Гн Решение:
С=13,4 пкФ Т=2√L*C
=3,14
Найти Т=?
Т=2*3.14*√0,003Гн*13,4 *10-12Ф=6,28*0,2*10-6 =1,256*10-6с
Ответ: Т=1,256*10-6с
Дано:
L=0,003Гн Решение:
С=13,4 пкФ Т=2√L*C
=3,14
Найти Т=?
Т=2*3.14*√0,003Гн*13,4 *10-12Ф=6,28*0,2*10-6 =1,256*10-6с
Ответ: Т=1,256*10-6с

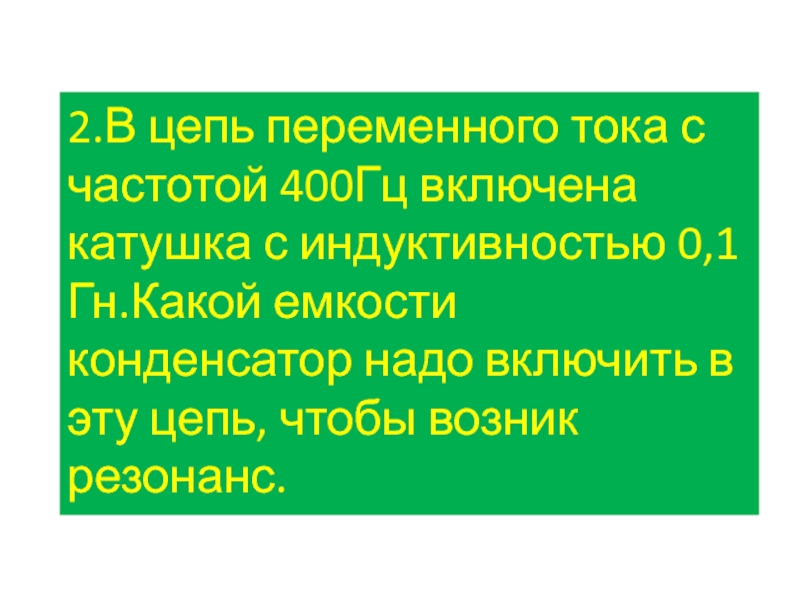

Слайд 82.В цепь переменного тока с частотой 400Гц включена катушка с индуктивностью
0,1Гн.Какой емкости конденсатор надо включить в эту цепь, чтобы возник резонанс.
Слайд 10Решить задачу
В цепь переменного тока с частотой 400Гц включена катушка с
индуктивностью 0,1Гн.Какой емкости конденсатор надо включить в эту цепь, чтобы возник резонанс.4.При высокочастотном размораживании кусочек говядины помещают между обкладками плоского конденсатора, входящего в состав колебательного контура. Определите площадь обкладок генератора, если относительная диэлектрическая проницаемость мороженой говядины Ԑ=8,резонансная частота контура 40*10⁶Гц,расстояние между обкладками конденсатора d=30 см, индуктивность катушки колебательного контура L=1,585*10-6Гн
Слайд 12Спасибо за внимание!
Наш урок мы завершим изречениями древнекитайского философа, последователя Конфуция
– Сюнь-цзы:
“Не поднявшись на высокую гору, не узнаешь высоты неба. Не взглянув в глубокое ущелье в горах, не узнаешь толщины земли. Не услышав заветов предков, не узнаешь величия учёности”.
“В учении нельзя останавливаться”.И действительно, сколько ещё непознанного и неразгаданного вокруг нас. Какое поле деятельности для умелых рук, пытливого ума, смелой и любознательной натуры! А “великий океан истины” всё также расстилается перед нами неразгаданным до конца, загадочным, волшебным и манящим.
“Не поднявшись на высокую гору, не узнаешь высоты неба. Не взглянув в глубокое ущелье в горах, не узнаешь толщины земли. Не услышав заветов предков, не узнаешь величия учёности”.
“В учении нельзя останавливаться”.И действительно, сколько ещё непознанного и неразгаданного вокруг нас. Какое поле деятельности для умелых рук, пытливого ума, смелой и любознательной натуры! А “великий океан истины” всё также расстилается перед нами неразгаданным до конца, загадочным, волшебным и манящим.
