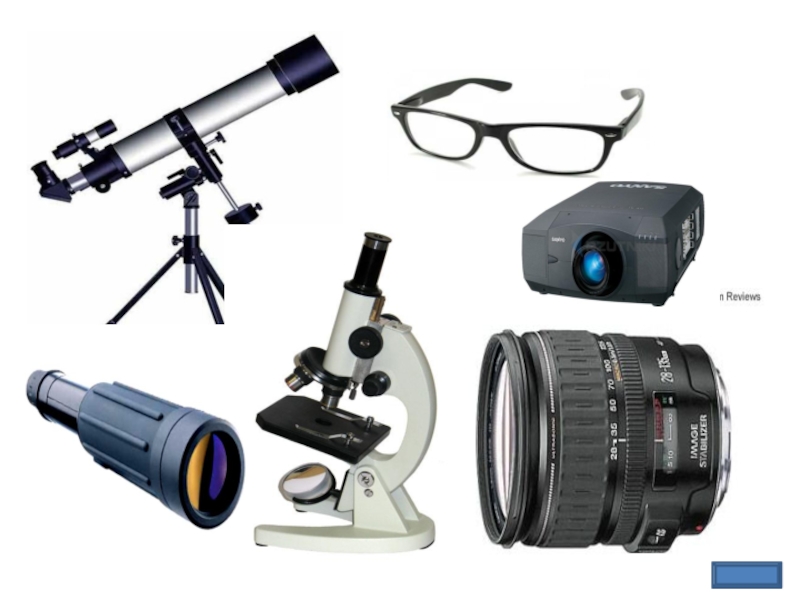

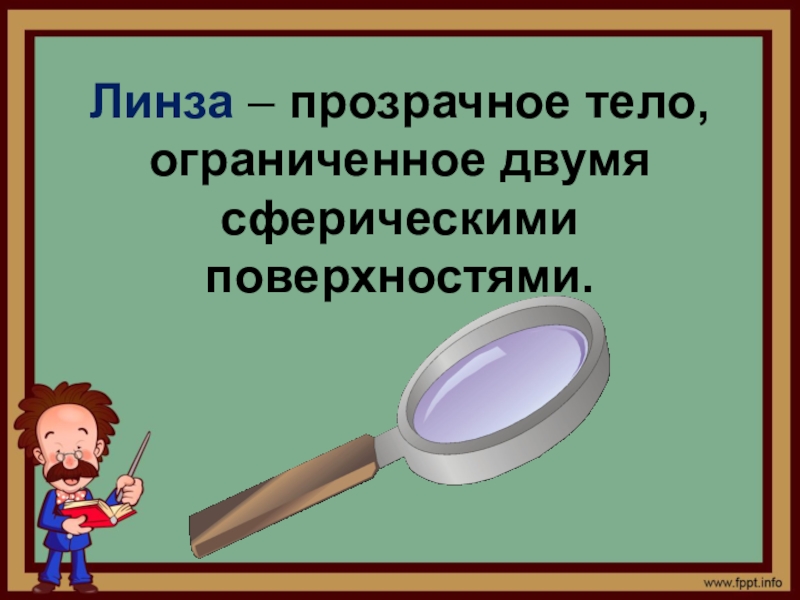

Слайд 3Линза – прозрачное тело, ограниченное двумя сферическими поверхностями.

Линза – прозрачное тело, ограниченное двумя сферическими поверхностями.

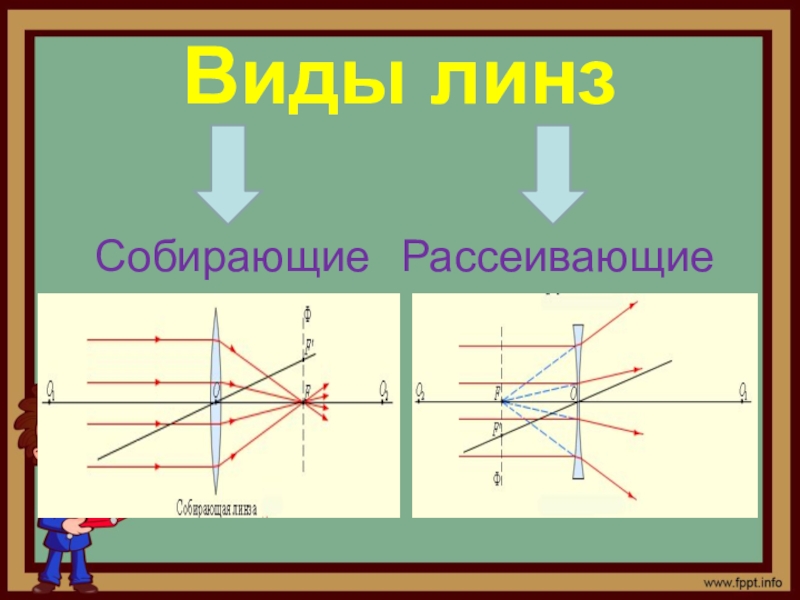

Слайд 5Виды линз
Собирающие
Рассеивающие

Виды линзСобирающиеРассеивающие

Слайд 6Собирающие линзы
- линзы, преобразующие параллельный пучок световых лучей в сходящийся.
плоско-выпуклая
двояковыпуклая
вогнуто-выпуклая

Собирающие линзы- линзы, преобразующие параллельный пучок световых лучей в сходящийся.плоско-выпуклаядвояковыпуклаявогнуто-выпуклая

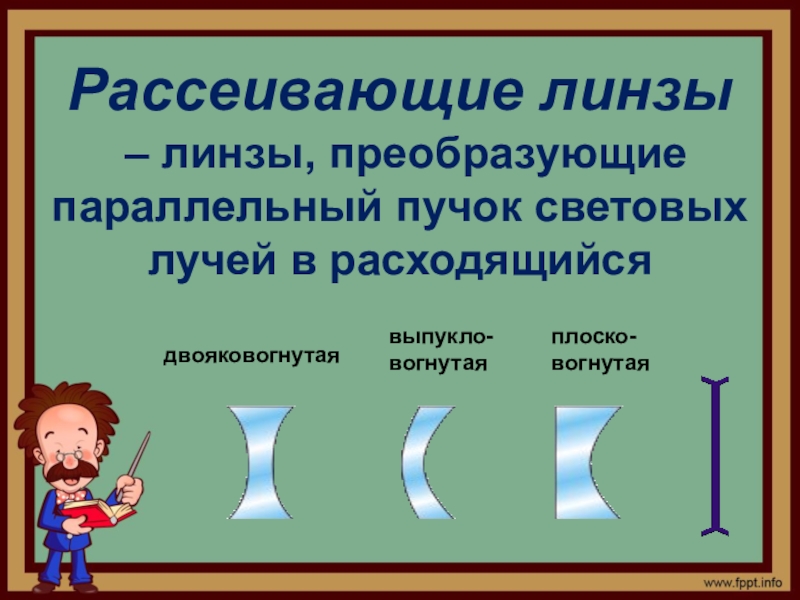

Слайд 7Рассеивающие линзы – линзы, преобразующие параллельный пучок световых лучей в расходящийся
двояковогнутая
выпукло-вогнутая
плоско-вогнутая

Рассеивающие линзы  – линзы, преобразующие параллельный пучок световых лучей в расходящийсядвояковогнутаявыпукло-вогнутаяплоско-вогнутая

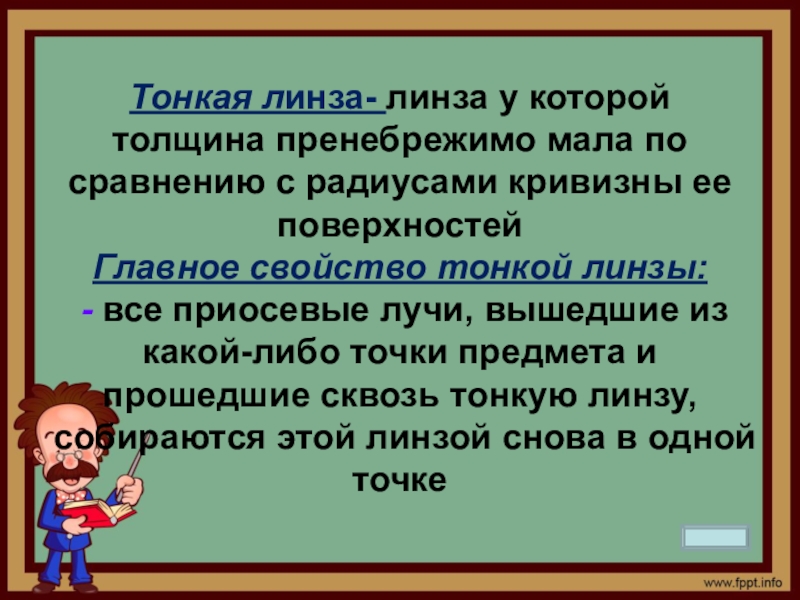

Слайд 8Тонкая линза- линза у которой толщина пренебрежимо мала по сравнению с

радиусами кривизны ее поверхностей Главное свойство тонкой линзы: - все приосевые лучи, вышедшие из какой-либо точки предмета и прошедшие сквозь тонкую линзу, собираются этой линзой снова в одной точке
Тонкая линза- линза у которой толщина пренебрежимо мала по сравнению с радиусами кривизны ее поверхностей Главное свойство

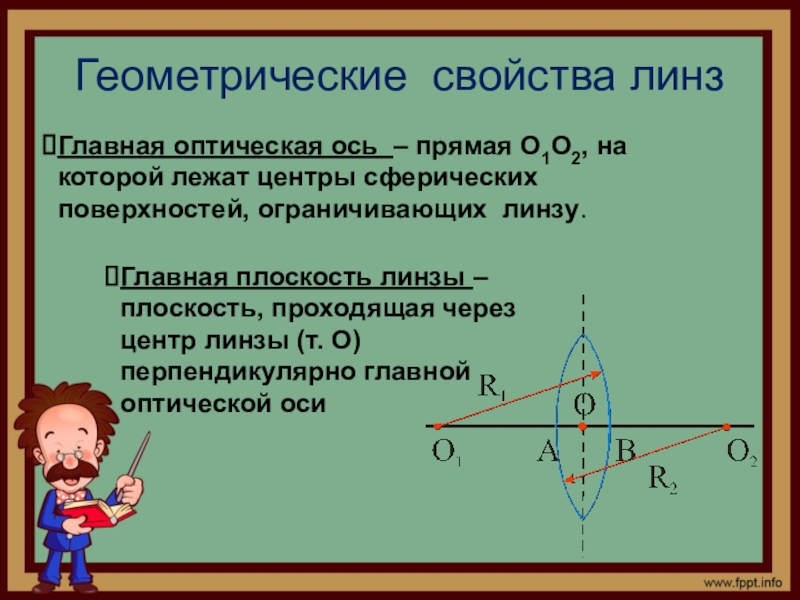

Слайд 9Геометрические свойства линз
Главная оптическая ось – прямая О1О2, на которой лежат

центры сферических поверхностей, ограничивающих линзу.

Главная плоскость линзы – плоскость, проходящая через центр линзы (т. О) перпендикулярно главной оптической оси

Геометрические свойства линзГлавная оптическая ось – прямая О1О2, на которой лежат центры сферических поверхностей, ограничивающих линзу.Главная плоскость

Слайд 10Геометрические свойства линз
Главная оптическая ось – прямая, на которой лежат центры

обеих сферических поверхностей, ограничивающих линзу (О1О2) – является осью симметрии линзы.

Главная плоскость линзы – плоскость, проходящая через центр линзы (точку О) перпендикулярно главной оптической оси. Точка О – оптический центр линзы (свет, проходящий через эту точку – не преломляется).

Геометрические свойства линзГлавная оптическая ось – прямая, на которой лежат центры обеих сферических поверхностей, ограничивающих линзу (О1О2)

Слайд 11Геометрические свойства линз
Главный фокус собирающей линзы (F) – точка на главной

оптической оси, в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе

Фокусное расстояние (ОF) – расстояние от главного фокуса до центра линзы (О). У собирающей линзы фокус действительный, потому – положительный.

Геометрические свойства линзГлавный фокус собирающей линзы (F) – точка на главной оптической оси, в которой собираются лучи,

Слайд 12Геометрические свойства линз

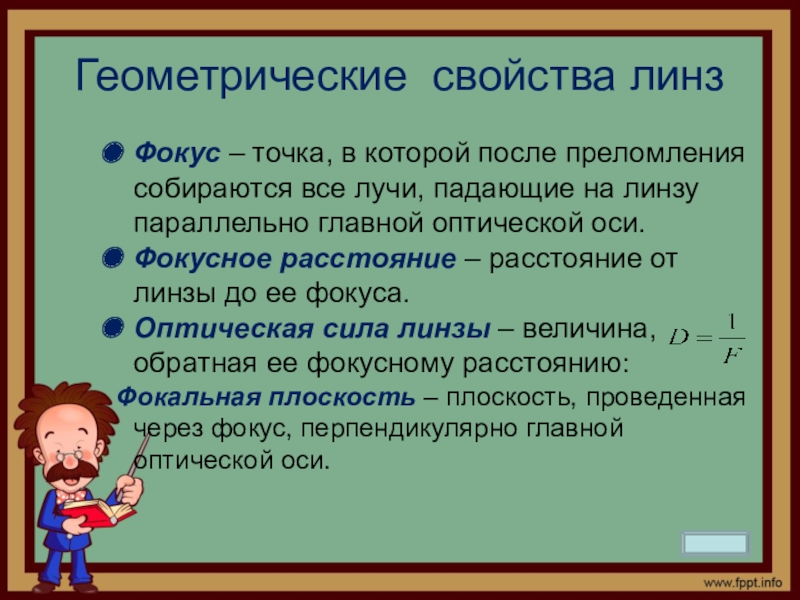

Фокус – точка, в которой после преломления собираются все

лучи, падающие на линзу параллельно главной оптической оси.
Фокусное расстояние – расстояние от линзы до ее фокуса.
Оптическая сила линзы – величина, обратная ее фокусному расстоянию:
Фокальная плоскость – плоскость, проведенная через фокус, перпендикулярно главной оптической оси.
Геометрические свойства линзФокус – точка, в которой после преломления собираются все лучи, падающие на линзу параллельно главной

Слайд 13Построение изображений в линзах

Построение изображений в линзах

Слайд 14Построение изображений в тонких линзах

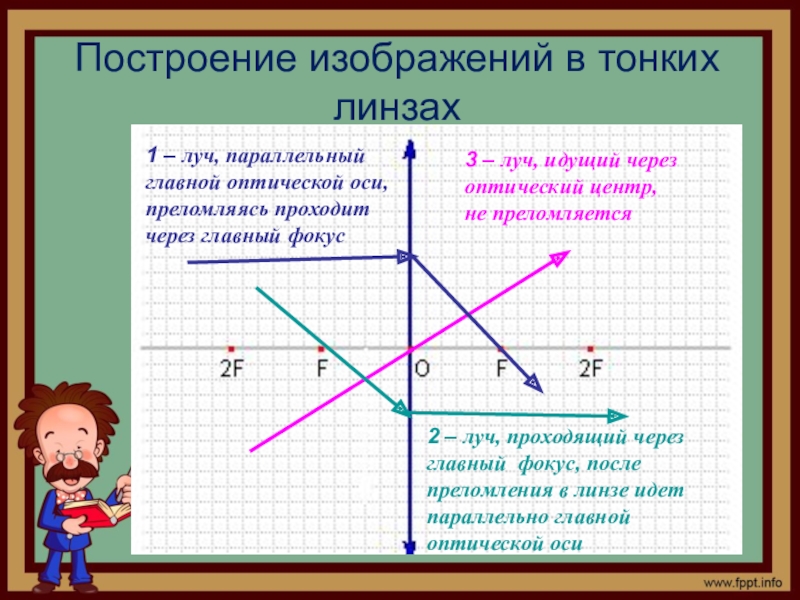

1 – луч, параллельный
главной оптической оси,
преломляясь

проходит
через главный фокус

3 – луч, идущий через
оптический центр,
не преломляется

2 – луч, проходящий через главный фокус, после преломления в линзе идет параллельно главной оптической оси

Построение изображений в тонких линзах1 – луч, параллельный главной оптической оси,преломляясь проходит через главный фокус3 – луч,

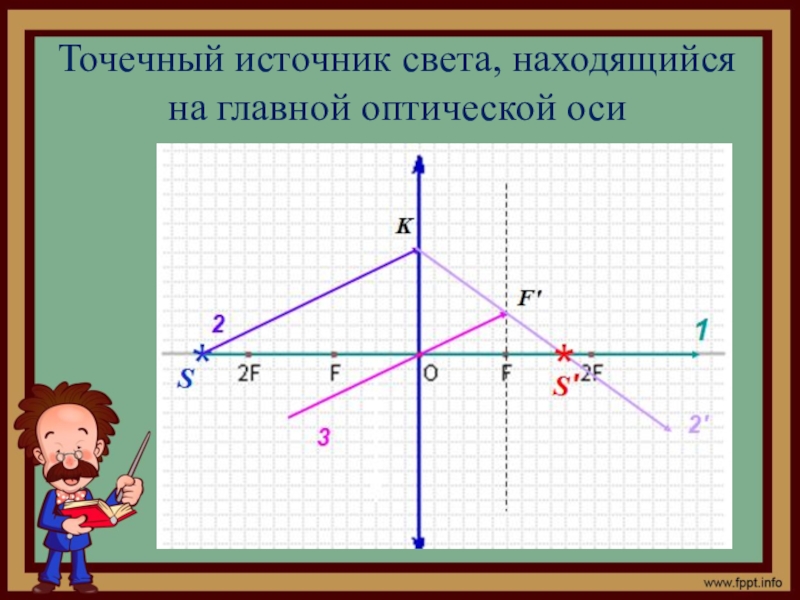

Слайд 15Точечный источник света, находящийся на главной оптической оси

Точечный источник света, находящийся на главной оптической оси

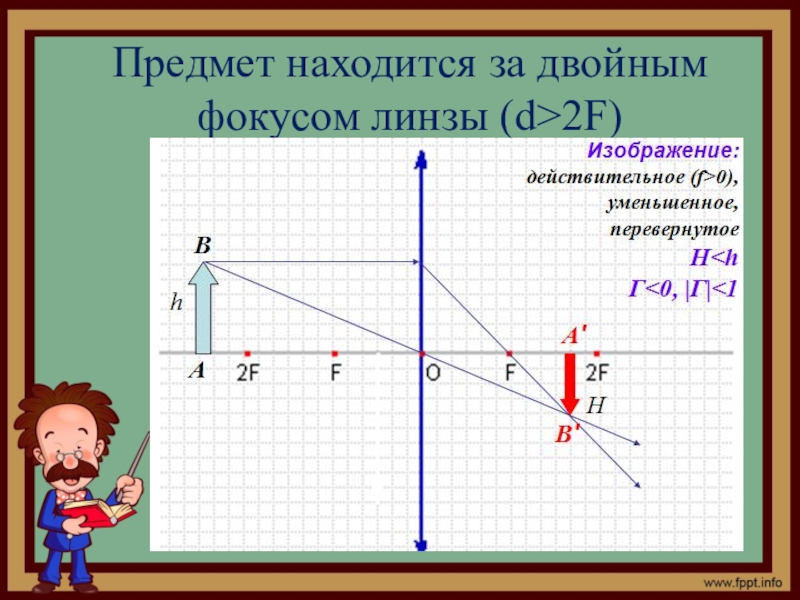

Слайд 16Предмет находится за двойным фокусом линзы (d>2F)

Предмет находится за двойным фокусом линзы (d>2F)

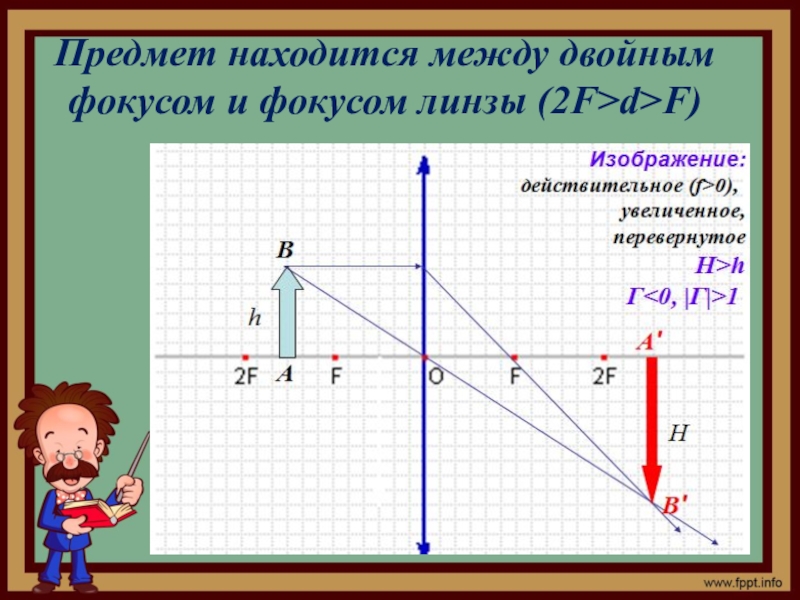

Слайд 17Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)

Предмет находится между двойным фокусом и фокусом линзы (2F>d>F)

Слайд 18Построение изображения в собирающей линзе

Построение изображения в собирающей линзе

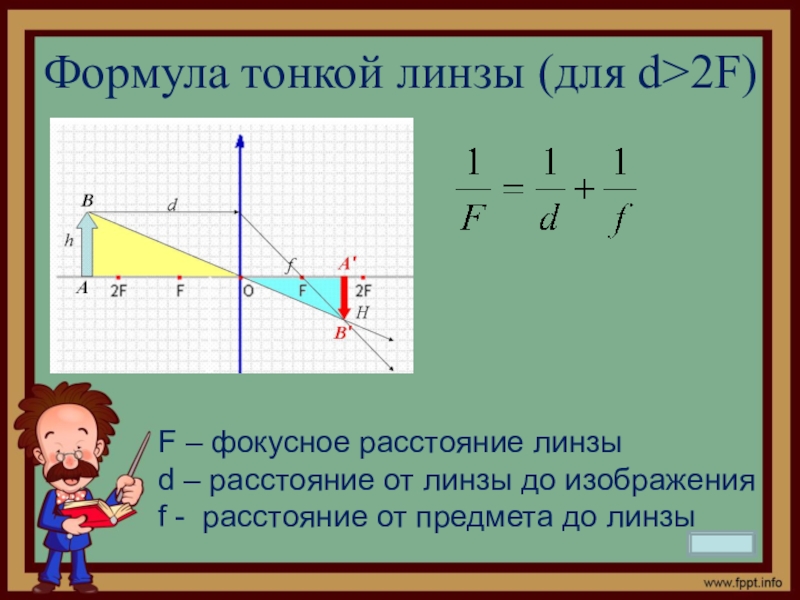

Слайд 19Формула тонкой линзы (для d>2F)
F – фокусное расстояние линзы
d – расстояние

от линзы до изображения
f - расстояние от предмета до линзы
Формула тонкой линзы (для d>2F)F – фокусное расстояние линзыd – расстояние от линзы до изображенияf - расстояние

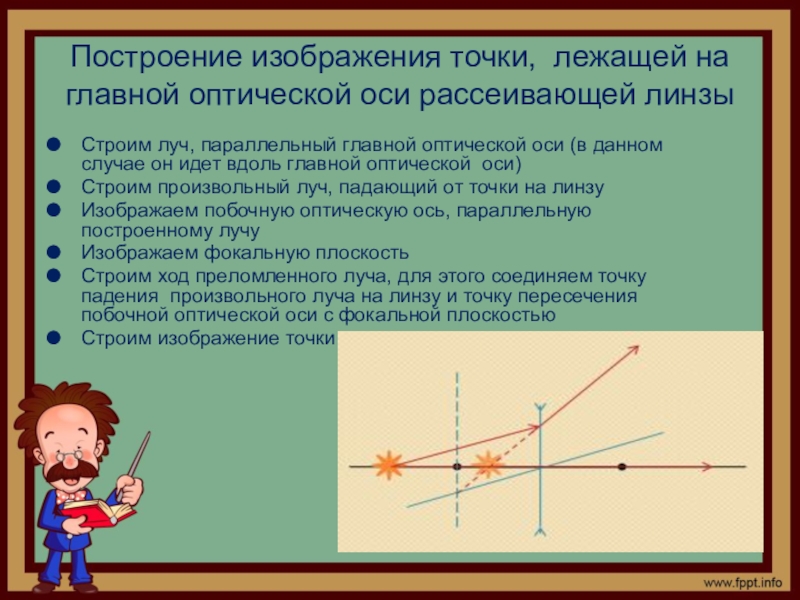

Слайд 20Построение изображения точки, лежащей на главной оптической оси рассеивающей линзы

Строим луч,

параллельный главной оптической оси (в данном случае он идет вдоль главной оптической оси)
Строим произвольный луч, падающий от точки на линзу
Изображаем побочную оптическую ось, параллельную построенному лучу
Изображаем фокальную плоскость
Строим ход преломленного луча, для этого соединяем точку падения произвольного луча на линзу и точку пересечения побочной оптической оси с фокальной плоскостью
Строим изображение точки


Построение изображения точки, лежащей на главной оптической оси рассеивающей линзыСтроим луч, параллельный главной оптической оси (в данном

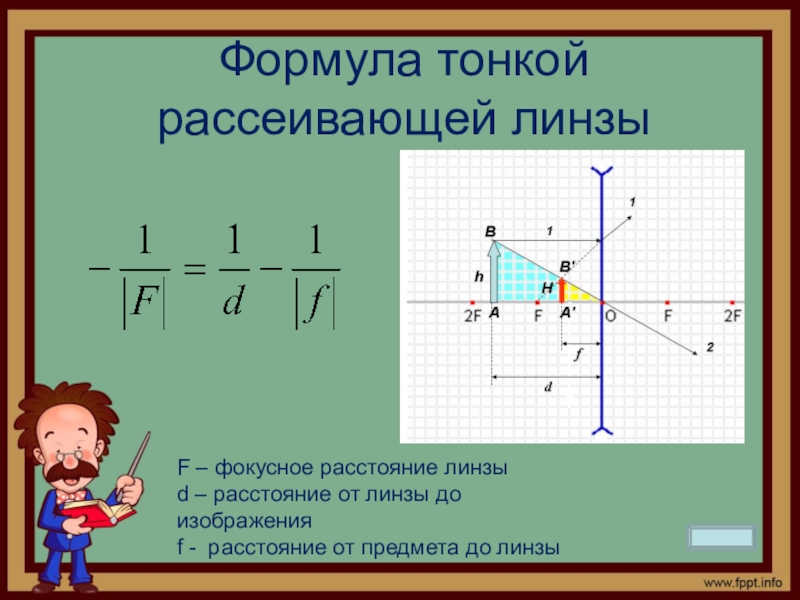

Слайд 21Формула тонкой рассеивающей линзы
F – фокусное расстояние линзы
d – расстояние от

линзы до изображения
f - расстояние от предмета до линзы
Формула тонкой рассеивающей линзыF – фокусное расстояние линзыd – расстояние от линзы до изображенияf - расстояние от

Слайд 22Оптическая сила линзы

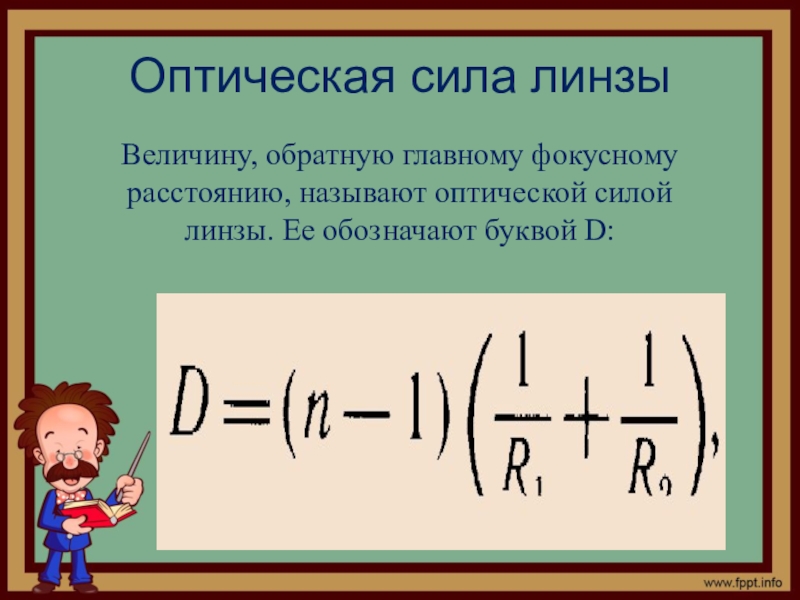

Величину, обратную главному фокусному расстоянию, называют оптической силой линзы.

Ее обозначают буквой D:
Оптическая сила линзыВеличину, обратную главному фокусному расстоянию, называют оптической силой линзы. Ее обозначают буквой D:

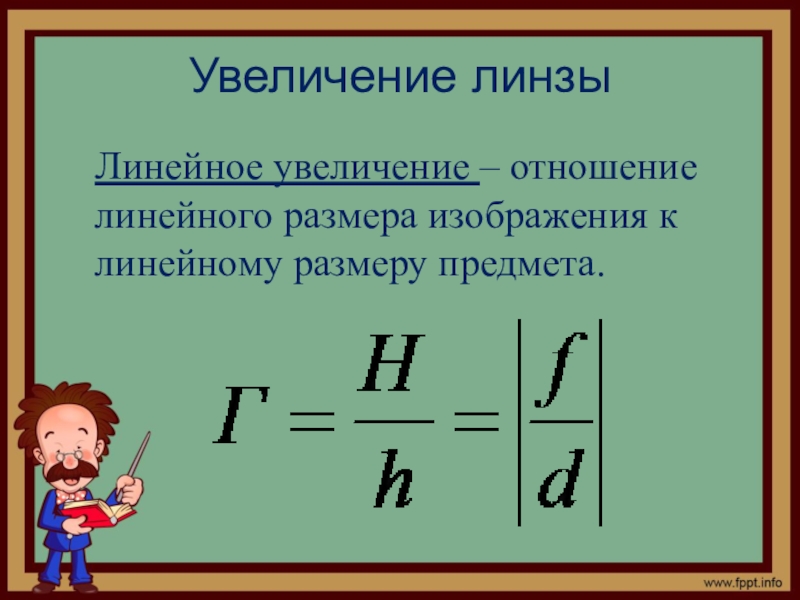

Слайд 23Увеличение линзы
Линейное увеличение – отношение линейного размера изображения к линейному размеру

предмета.
Увеличение линзыЛинейное увеличение – отношение линейного размера изображения к линейному размеру предмета.

Слайд 24Аберрации линз

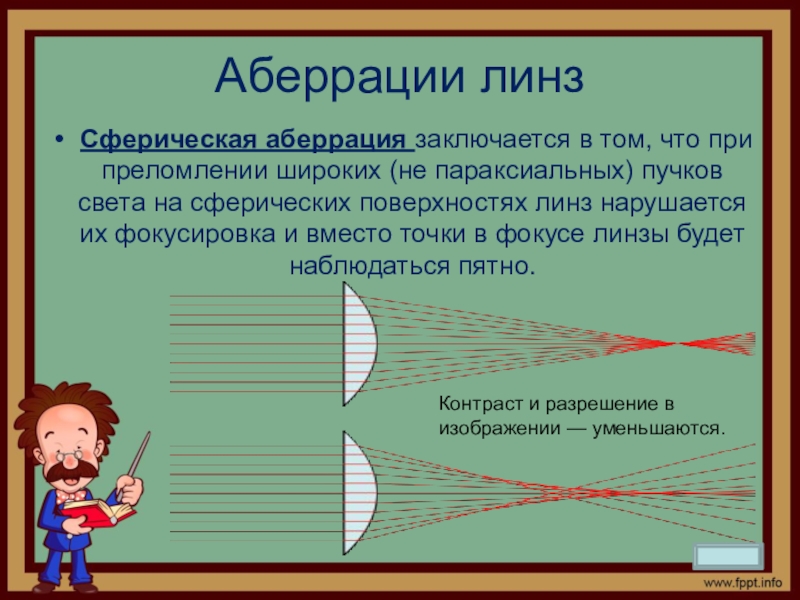

Сферическая аберрация заключается в том, что при преломлении широких (не параксиальных)

пучков света на сферических поверхностях линз нарушается их фокусировка и вместо точки в фокусе линзы будет наблюдаться пятно.

Контраст и разрешение в изображении — уменьшаются.

Аберрации линзСферическая аберрация заключается в том, что при преломлении широких (не параксиальных) пучков света на сферических поверхностях линз

Слайд 25Аберрации линз
Хроматическая аберрация (зависимость фокусного расстояния от длины волны света) возникает вследствие

дисперсии показателя преломления стекол, из которых изготавливаются линзы.
Аберрации линзХроматическая аберрация (зависимость фокусного расстояния от длины волны света) возникает вследствие дисперсии показателя преломления стекол, из которых

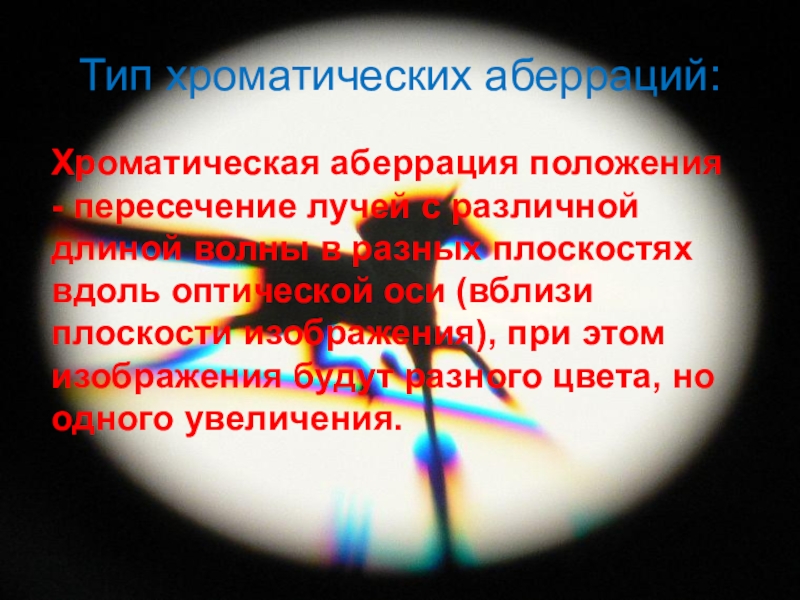

Слайд 26Тип хроматических аберраций:
Хроматическая аберрация положения - пересечение лучей с различной длиной

волны в разных плоскостях вдоль оптической оси (вблизи плоскости изображения), при этом изображения будут разного цвета, но одного увеличения.
Тип хроматических аберраций:Хроматическая аберрация положения - пересечение лучей с различной длиной волны в разных плоскостях вдоль оптической

Слайд 27Тип хроматических аберраций:
Хроматическая разность увеличения - пересечение лучей с различной длиной волны

в плоскости изображения, но с разным увеличением, при этом изображение объекта имеет вид “слоеного пирога”, т.к. разноцветные изображения разного увеличения накладываются друг на друга.
Тип хроматических аберраций:Хроматическая разность увеличения - пересечение лучей с различной длиной волны в плоскости изображения, но с разным

Слайд 28Астигматизм
Астигматизм - изображение точки, удалённой от оптической оси, представляет собой не точку,

а две взаимно перпендикулярные линии, лежащие в разных плоскостях.

Аберрация астигматизм характеризуется тем, что лучи от объекта собираются в двух взаимно перпендикулярных плоскостях изображения, которые разнесены друг от друга на некоторое расстояние.

АстигматизмАстигматизм - изображение точки, удалённой от оптической оси, представляет собой не точку, а две взаимно перпендикулярные линии, лежащие

Слайд 29Решение задач
Плоско-вогнутая линза имеет радиус кривизны 20 см. найдите фокусное расстояние

и ее оптическую силу.
Известен ход падающего и преломленного рассеивающей линзой лучей. Найдите построением главные фокусы линзы.
Точечный источник света находится в главном фокусе рассеивающей линзы (F=10 см). На каком расстоянии будет находиться его изображение?
Сформулируйте по рисунку условие задачи и решите ее.
Решение задачПлоско-вогнутая линза имеет радиус кривизны 20 см. найдите фокусное расстояние и ее оптическую силу.Известен ход падающего

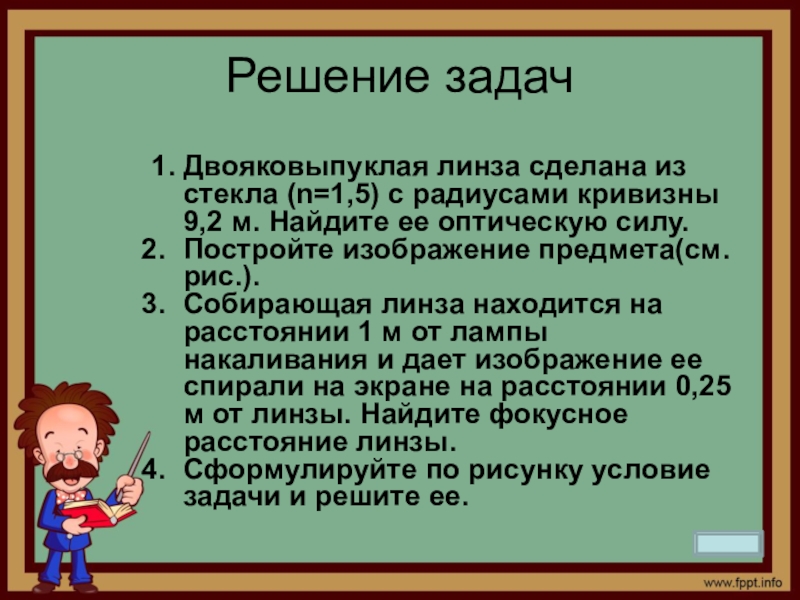

Слайд 30Решение задач
1. Двояковыпуклая линза сделана из стекла (n=1,5) с радиусами кривизны

9,2 м. Найдите ее оптическую силу.
Постройте изображение предмета(см.рис.).
Собирающая линза находится на расстоянии 1 м от лампы накаливания и дает изображение ее спирали на экране на расстоянии 0,25 м от линзы. Найдите фокусное расстояние линзы.
Сформулируйте по рисунку условие задачи и решите ее.
Решение задач1. Двояковыпуклая линза сделана из стекла (n=1,5) с радиусами кривизны 9,2 м. Найдите ее оптическую силу.Постройте

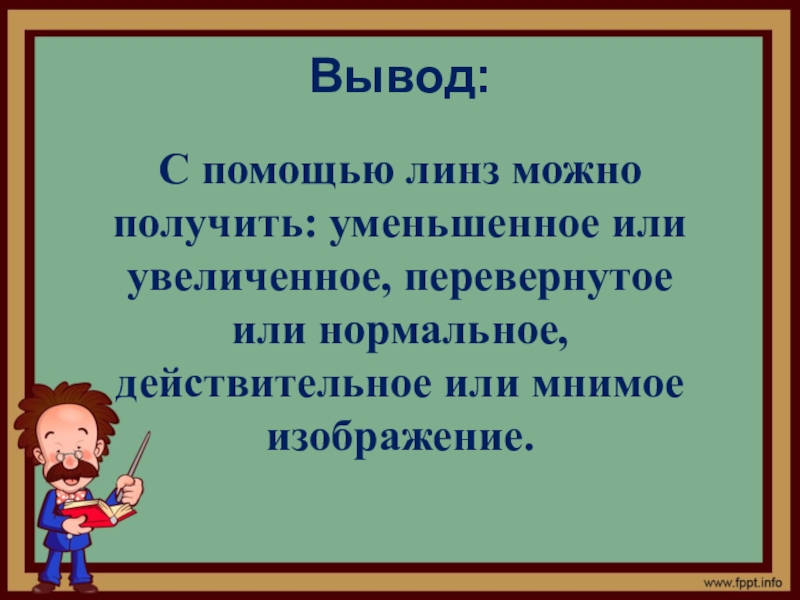

Слайд 31Вывод:
С помощью линз можно получить: уменьшенное или увеличенное, перевернутое или нормальное,

действительное или мнимое изображение.
Вывод:С помощью линз можно получить: уменьшенное или увеличенное, перевернутое или нормальное, действительное или мнимое изображение.
