Презентация, доклад к уроку по теме Лампа накаливания 8 класс

Содержание

Ответьте на вопросы:1. Что называется электрическим током?3. Какие действия электрического тока вы знаете?4. От чего зависят действия электрического тока в цепи?2. Как можно узнать о существовании тока в цепи?5. Что называется силой тока?6. Что называется напряжением7.

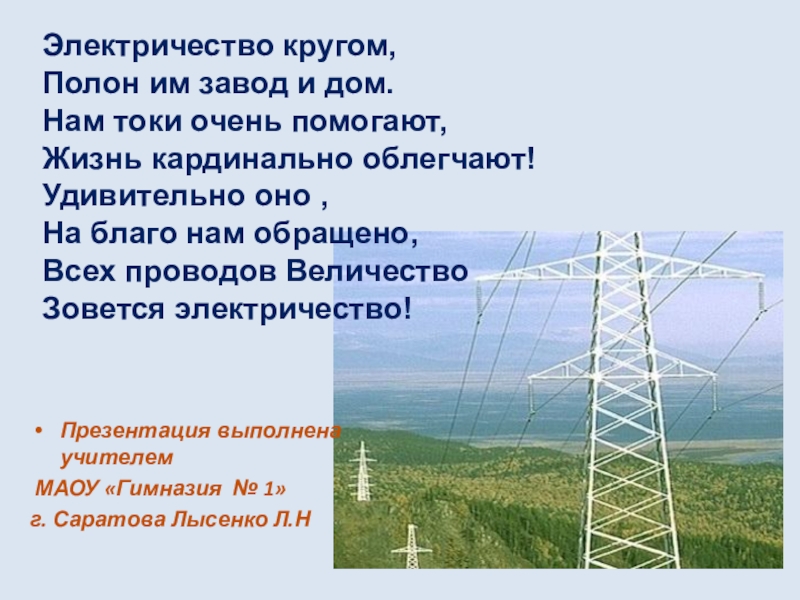

Слайд 1Электричество кругом,
Полон им завод и дом.
Нам токи очень помогают,
Жизнь кардинально облегчают!
Удивительно

оно ,
На благо нам обращено,
Всех проводов Величество
Зовется электричество!

Презентация выполнена учителем
МАОУ «Гимназия № 1»
г. Саратова Лысенко Л.Н

Электричество кругом,Полон им завод и дом.Нам токи очень помогают,Жизнь кардинально облегчают!Удивительно оно ,На благо нам обращено,Всех проводов

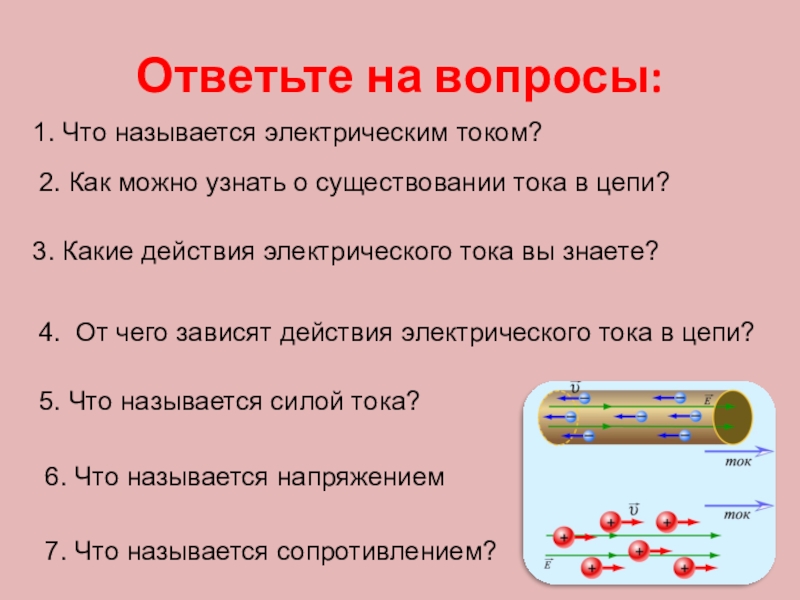

Слайд 2Ответьте на вопросы:
1. Что называется электрическим током?
3. Какие действия электрического тока

вы знаете?

4. От чего зависят действия электрического тока в цепи?

2. Как можно узнать о существовании тока в цепи?

5. Что называется силой тока?

6. Что называется напряжением

7. Что называется сопротивлением?

Ответьте на вопросы:1. Что называется электрическим током?3. Какие действия электрического тока вы знаете?4. От чего зависят действия

Слайд 3I
U
R
S
ρ

Сила тока

Сопротивление

Удельное сопротивление

Длина

Площадь

Напряжение
А

Ом

м

мм2

Ом*мм2/м

В

IURSρℓСила токаСопротивление Удельное сопротивление ДлинаПлощадь НапряжениеАОмммм2Ом*мм2/мВ

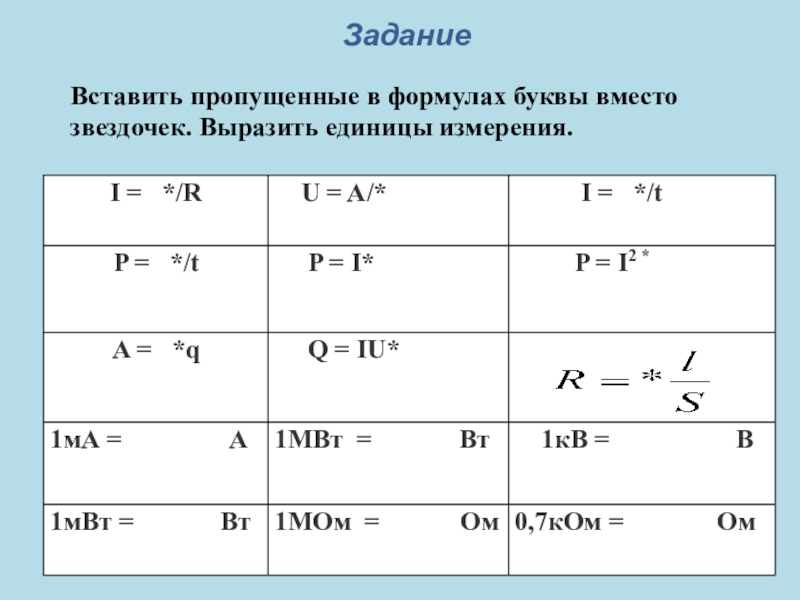

Слайд 4Вставить пропущенные в формулах буквы вместо звездочек. Выразить единицы измерения.
Задание

Вставить пропущенные в формулах буквы вместо звездочек. Выразить единицы измерения.Задание

Слайд 5Как читается закон Ома?

Что произойдет с силой тока, если сопротивление увеличить

в 2 раза?

Что произойдет с силой тока, если напряжение увеличить в 2 раза?

Что произойдет с сопротивлением проводника, если силу тока увеличить в 2 раза?
Как читается закон Ома?Что произойдет с силой тока, если сопротивление увеличить в 2 раза? Что произойдет с

Слайд 6Найди ошибку:

Найди ошибку:

Слайд 7Почему металлические проводники нагреваются при пропускании тока?
Какой закон позволит нам определить

количество теплоты, выделяемое таким прибором? Как он читается? Напишите его формулу.
Где используют явление нагревание проводника эл. током, в жизни. В каких бытовых приборах?
Как изменится количество теплоты, выделившегося в проводнике с током при увеличении силы тока в 4 раза?

Почему металлические проводники нагреваются при пропускании тока?Какой закон позволит нам определить количество теплоты, выделяемое таким прибором? Как

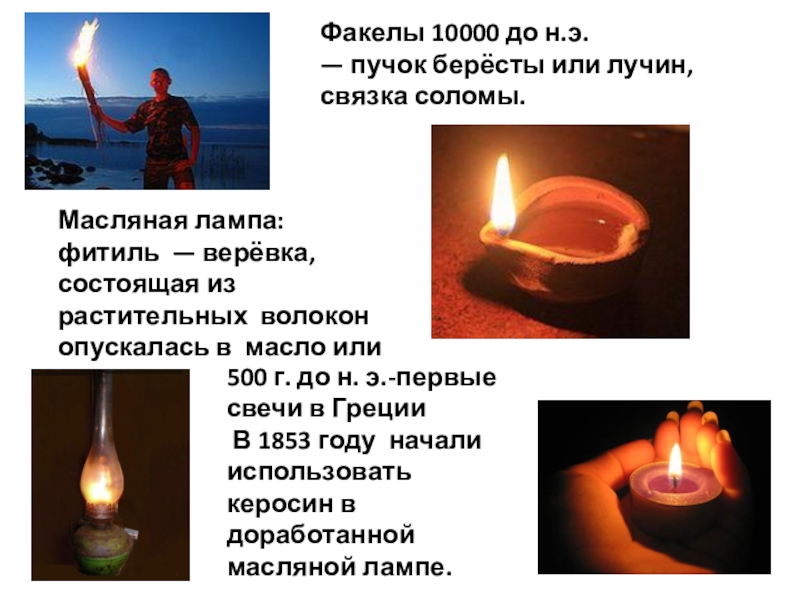

Слайд 8Факелы 10000 до н.э. — пучок берёсты или лучин, связка соломы.
Масляная лампа:

фитиль  — верёвка, состоящая из растительных волокон опускалась в  масло или жир

500 г. до н. э.-первые свечи в Греции
В 1853 году  начали использовать керосин в доработанной масляной лампе.

Факелы 10000 до н.э. — пучок берёсты или лучин, связка соломы.Масляная лампа: фитиль  — верёвка, состоящая из

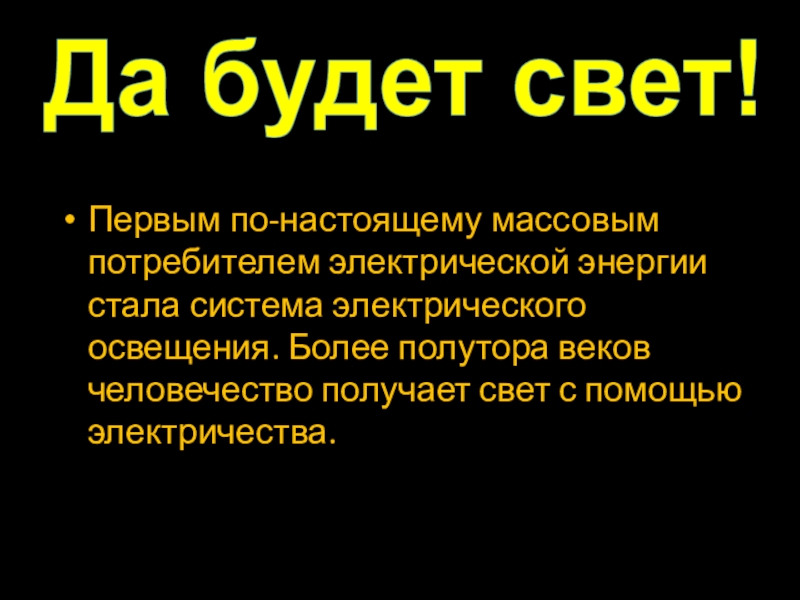

Слайд 9Первым по-настоящему массовым потребителем электрической энергии стала система электрического освещения. Более

полутора веков человечество получает свет с помощью электричества.

Да будет свет!

Первым по-настоящему массовым потребителем электрической энергии стала система электрического освещения. Более полутора веков человечество получает свет с

Слайд 10В 1802 году известный русский изобретатель Василий Петров сделал потрясающее открытие.

Если сблизить кончики угольных стержней и пропустить ток, между ними вспыхнет ослепительное изогнутое пламя электрическая дуга. 1849 году такая дуговая лампа была установлена на башне Адмиралтейства.
В 1802 году известный русский изобретатель Василий Петров сделал потрясающее открытие. Если сблизить кончики угольных стержней и

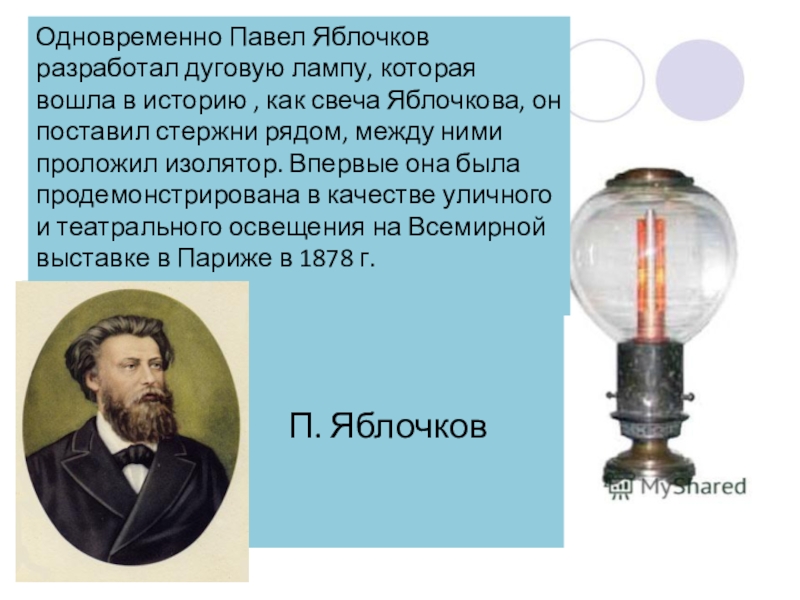

Слайд 11Свеча Яблочкова
П. Яблочков
Одновременно Павел Яблочков разработал дуговую лампу, которая вошла

в историю , как свеча Яблочкова, он поставил стержни рядом, между ними проложил изолятор. Впервые она была продемонстрирована в качестве уличного и театрального освещения на Всемирной выставке в Париже в 1878 г.


жж

П. Яблочков

Свеча ЯблочковаП. Яблочков Одновременно Павел Яблочков разработал дуговую лампу, которая вошла в историю , как свеча Яблочкова,

Слайд 12Лампа накаливания — электрический источник света, в котором тело накала (тугоплавкий проводник), помещённое

в прозрачный сосуд, нагревается до высокой температуры за счёт протекания через него электрического тока, в результате чего излучает видимый свет.
Лампа накаливания — электрический источник света, в котором тело накала (тугоплавкий проводник), помещённое в прозрачный сосуд, нагревается до высокой

Слайд 13Электрическая лампа накаливания
Томас Эдисон
Александр Лодыгин
Русский ученый Александр Лодыгин первым предложил применять

в лампах вольфрамовые нити и закручивать нить накаливания в форме спирали, а так же откачивать из ламп воздух, чем увеличил их срок службы во много раз. Другим изобретением Лодыгина, направленным на увеличение срока службы ламп, было наполнение их инертным газом. Американец Томас Эдисон придумал для лампы винтовой цоколь и патрон к ней, запустил массовое производство .Именно с лампочки Эдисона, электрическое освещение стало действительно массовым, придя в дома простых людей.
Электрическая лампа накаливанияТомас ЭдисонАлександр ЛодыгинРусский ученый Александр Лодыгин первым предложил применять в лампах вольфрамовые нити и закручивать нить накаливания

Слайд 14 Чтобы предотвратить быстрое испарение вольфрама, лампы наполняют азотом, криптоном или

аргоном.
При длительной эксплуатации лампы ее нить утончается за счет испарения вольфрама. Процесс разрушения нити накала заканчивается ее разрывом.

Основная часть лампы накаливания – спираль из тонкой вольфрамовой проволоки, имеющей температуру плавления 3387 град. С .
Вольфрамовая спираль нагревается до 3000 С, при такой температуре она достигает белого каления и светится ярким светом

Чтобы предотвратить быстрое испарение вольфрама, лампы наполняют азотом, криптоном или аргоном. При длительной эксплуатации лампы ее

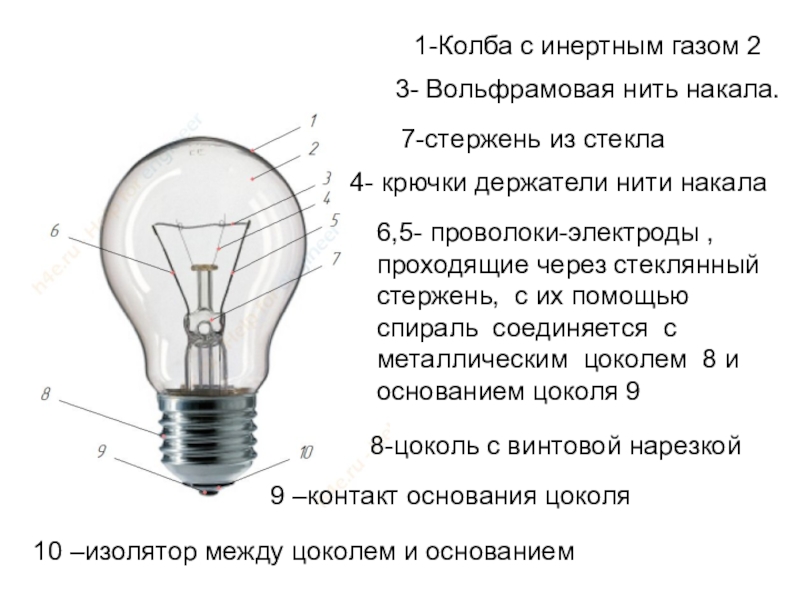

Слайд 151-Колба с инертным газом 2
3- Вольфрамовая нить накала.
7-стержень из стекла
4-

крючки держатели нити накала

6,5- проволоки-электроды , проходящие через стеклянный стержень, с их помощью спираль соединяется с металлическим цоколем 8 и основанием цоколя 9

8-цоколь с винтовой нарезкой

9 –контакт основания цоколя

10 –изолятор между цоколем и основанием

1-Колба с инертным газом 23- Вольфрамовая нить накала.7-стержень из стекла 4- крючки держатели нити накала6,5- проволоки-электроды ,

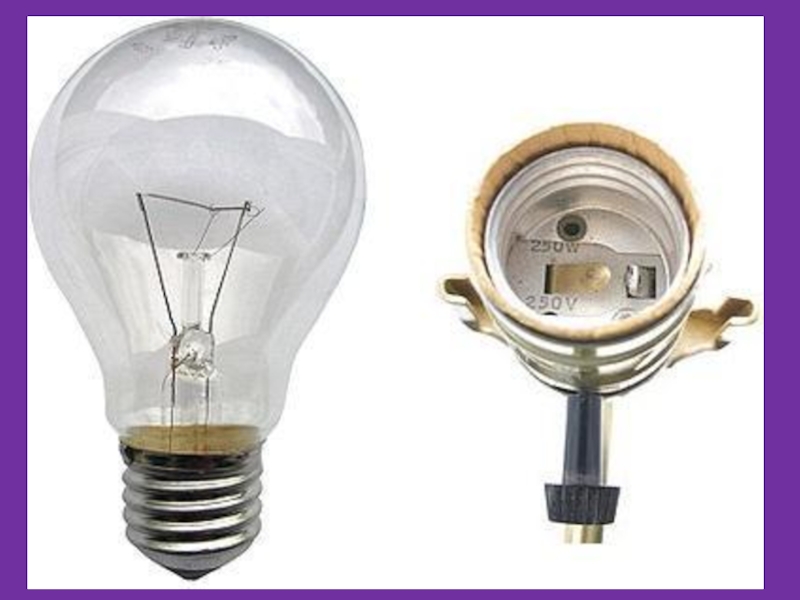

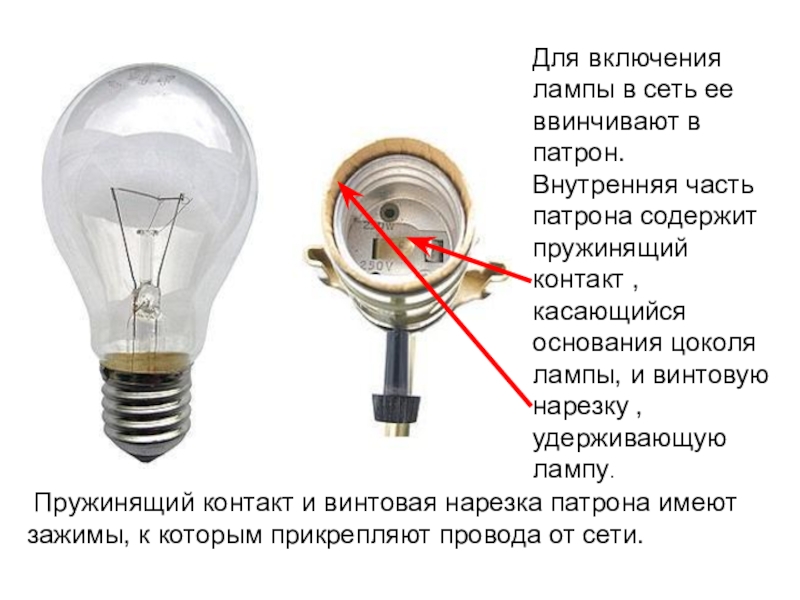

Слайд 16 Пружинящий контакт и винтовая нарезка патрона имеют зажимы, к которым

прикрепляют провода от сети.

Для включения лампы в сеть ее ввинчивают в патрон. Внутренняя часть патрона содержит пружинящий контакт , касающийся основания цоколя лампы, и винтовую нарезку , удерживающую лампу.

Пружинящий контакт и винтовая нарезка патрона имеют зажимы, к которым прикрепляют провода от сети.Для включения лампы

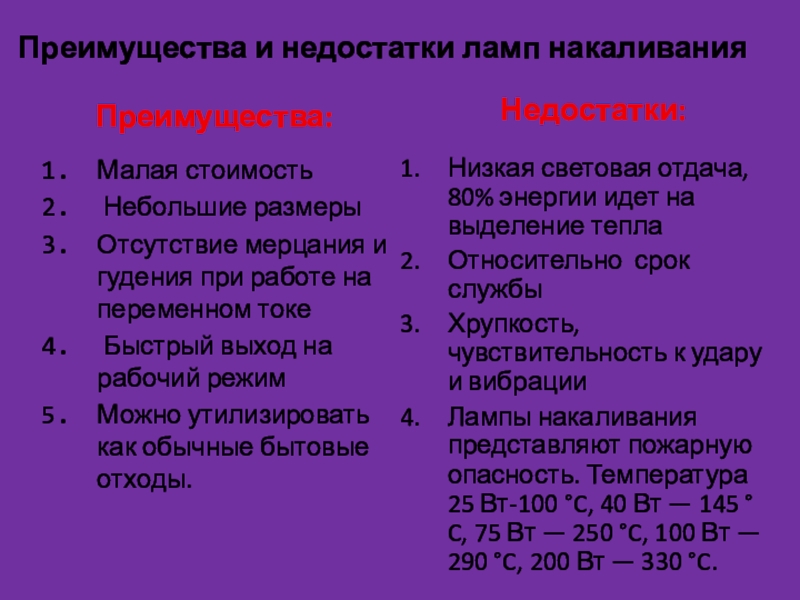

Слайд 17Преимущества:
Недостатки:
Малая стоимость
Небольшие размеры
Отсутствие мерцания и гудения при работе на переменном

токе
Быстрый выход на рабочий режим
Можно утилизировать как обычные бытовые отходы.

Низкая световая отдача, 80% энергии идет на выделение тепла
Относительно срок службы
Хрупкость, чувствительность к удару и вибрации
Лампы накаливания представляют пожарную опасность. Температура 25 Вт-100 °C, 40 Вт — 145 °C, 75 Вт — 250 °C, 100 Вт — 290 °C, 200 Вт — 330 °C.

Преимущества и недостатки ламп накаливания

Преимущества:Недостатки:Малая стоимость Небольшие размерыОтсутствие мерцания и гудения при работе на переменном токе Быстрый выход на рабочий режимМожно

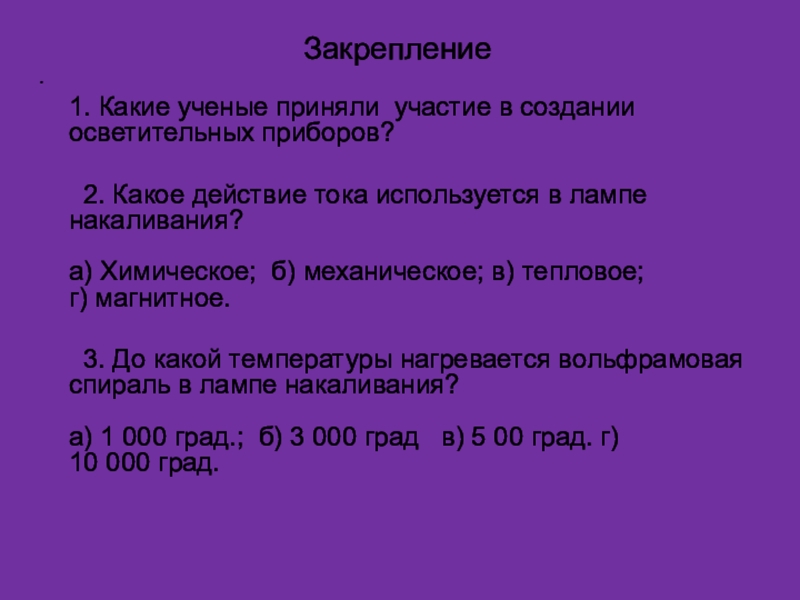

Слайд 18Закрепление
1. Какие ученые приняли участие в создании осветительных приборов?

2. Какое действие тока используется в лампе накаливания? а) Химическое; б) механическое; в) тепловое; г) магнитное.

3. До какой температуры нагревается вольфрамовая спираль в лампе накаливания? а) 1 000 град.; б) 3 000 град в) 5 00 град. г) 10 000 град.

Закрепление  1. Какие ученые приняли участие в создании осветительных приборов?   2. Какое действие тока

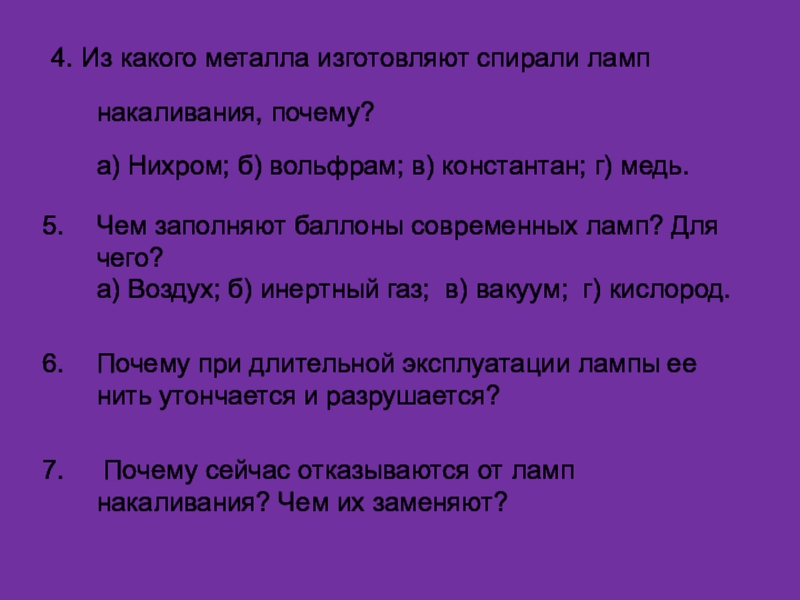

Слайд 194. Из какого металла изготовляют спирали ламп накаливания, почему? а) Нихром; б)

вольфрам; в) константан; г) медь.
Чем заполняют баллоны современных ламп? Для чего? а) Воздух; б) инертный газ; в) вакуум; г) кислород.

Почему при длительной эксплуатации лампы ее нить утончается и разрушается?

Почему сейчас отказываются от ламп накаливания? Чем их заменяют?
4. Из какого металла изготовляют спирали ламп накаливания, почему? а) Нихром; б) вольфрам; в) константан; г) медь.Чем

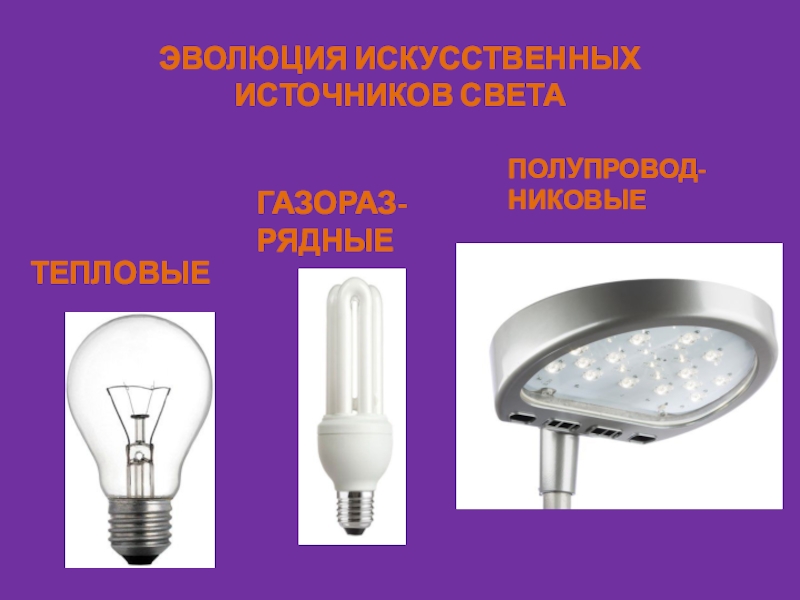

Слайд 20ЭВОЛЮЦИЯ ИСКУССТВЕННЫХ ИСТОЧНИКОВ СВЕТА
ТЕПЛОВЫЕ
ГАЗОРАЗ-
РЯДНЫЕ
ПОЛУПРОВОД-
НИКОВЫЕ

ЭВОЛЮЦИЯ ИСКУССТВЕННЫХ ИСТОЧНИКОВ СВЕТАТЕПЛОВЫЕГАЗОРАЗ-РЯДНЫЕПОЛУПРОВОД-НИКОВЫЕ

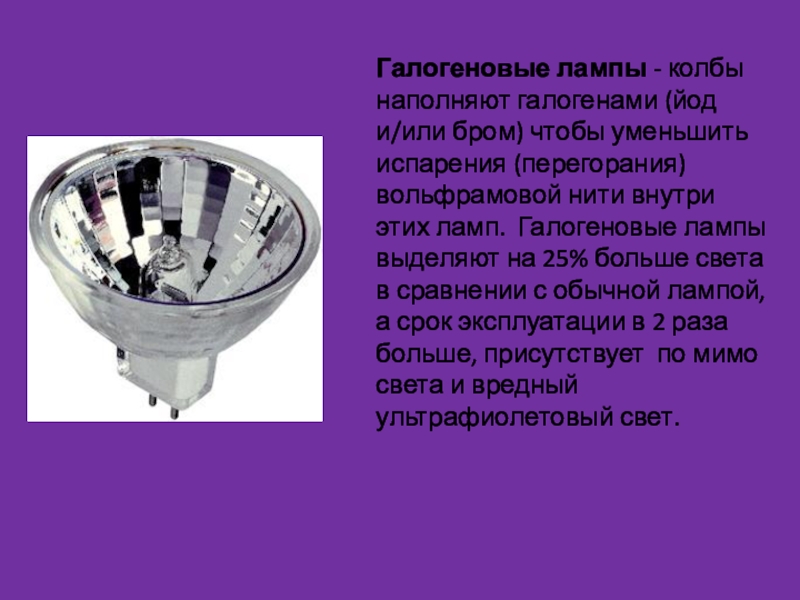

Слайд 21Галогеновые лампы - колбы наполняют галогенами (йод и/или бром) чтобы уменьшить

испарения (перегорания) вольфрамовой нити внутри этих ламп.  Галогеновые лампы выделяют на 25% больше света в сравнении с обычной лампой, а срок эксплуатации в 2 раза больше, присутствует по мимо света и вредный ультрафиолетовый свет.

Галогеновые лампы - колбы наполняют галогенами (йод и/или бром) чтобы уменьшить испарения (перегорания) вольфрамовой нити внутри этих

Слайд 22Люминесцентные лампы при хорошей светоотдаче и цветопередаче, содержат пары ртути в

стеклянных колбах. Требуются специальные условия по хранению и утилизации отработавших ламп. Другой недостаток, постоянное мерцание ламп при работе, что вызывает быстрое утомление глаз.
Люминесцентные лампы при хорошей светоотдаче и цветопередаче, содержат пары ртути в стеклянных колбах. Требуются специальные условия по

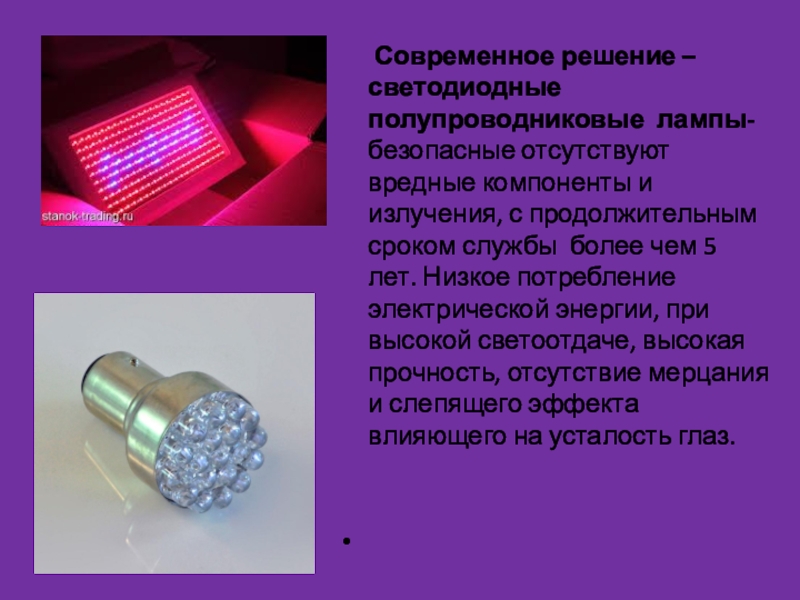

Слайд 23 Современное решение – светодиодные полупроводниковые лампы- безопасные отсутствуют

вредные компоненты и излучения, с продолжительным сроком службы более чем 5 лет. Низкое потребление электрической энергии, при высокой светоотдаче, высокая прочность, отсутствие мерцания и слепящего эффекта влияющего на усталость глаз.


Современное решение – светодиодные полупроводниковые лампы- безопасные отсутствуют вредные компоненты и излучения, с продолжительным

Слайд 24 Каждый тип ламп имеет свои недостатки и преимущества.

Зная особенности каждого из них, можно сочетать их в квартире наиболее рационально. Так мы и сбережём нашу атмосферу от чрезмерных выбросов углекислого газа, а запасы угля – от истощения, и сохраним своё здоровье, и сэкономим деньги.
Каждый тип ламп имеет свои недостатки и преимущества. Зная особенности каждого из них, можно

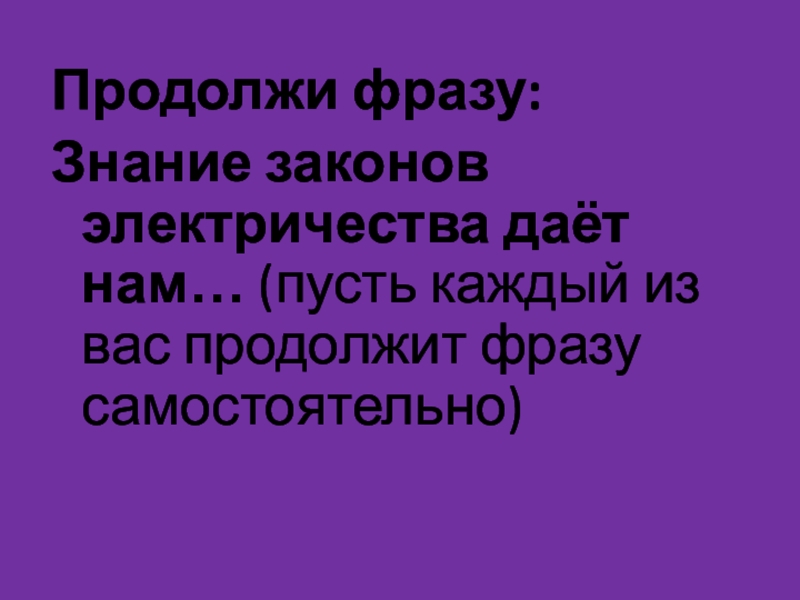

Слайд 26Продолжи фразу:
Знание законов электричества даёт нам… (пусть каждый из вас продолжит фразу

самостоятельно)
Продолжи фразу:Знание законов электричества даёт нам… (пусть каждый из вас продолжит фразу самостоятельно)

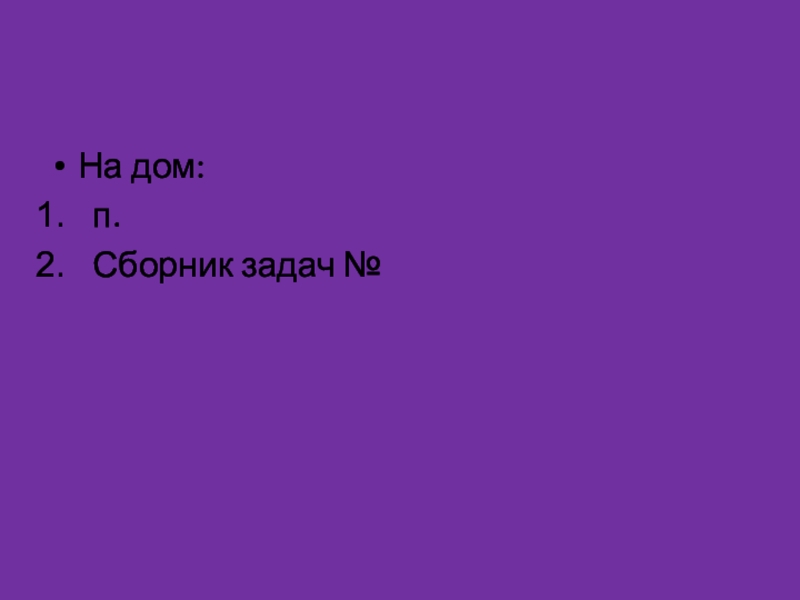

Слайд 27На дом:
п.
Сборник задач №

На дом:п. Сборник задач №

Слайд 28Спасибо за внимание!

Спасибо за внимание!
