Презентация, доклад к уроку Конденсаторы.
Содержание
- 1. Презентация к уроку Конденсаторы.
- 2. Задачи занятия:ЗНАТЬУМЕТЬ физический смысл электроемкости, формулу для
- 3. Физический диктантНапишите обозначение и единицы измерения следующих
- 4. Фронтальный опросЗакон Кулона Закон сохранения электрического зарядаПринцип

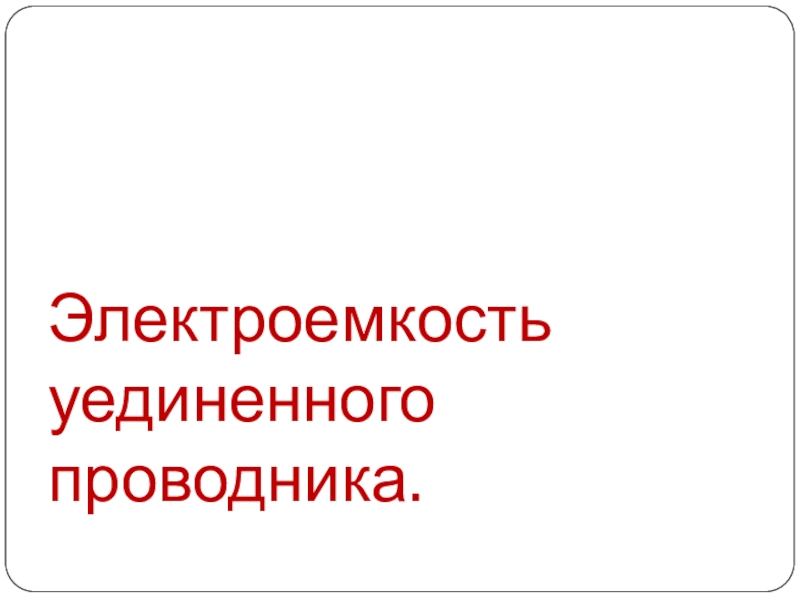

- 5. Электроемкость уединенного проводника.
- 6. Любое тело способно накапливать электрический заряд. Характеристикой
- 7. Слайд 7
- 8. В системе единиц СИ единицей электроемкости
- 9. Определение Емкостью в 1 фарад обладает тело,
- 10. Электрическая емкость уединенного шара

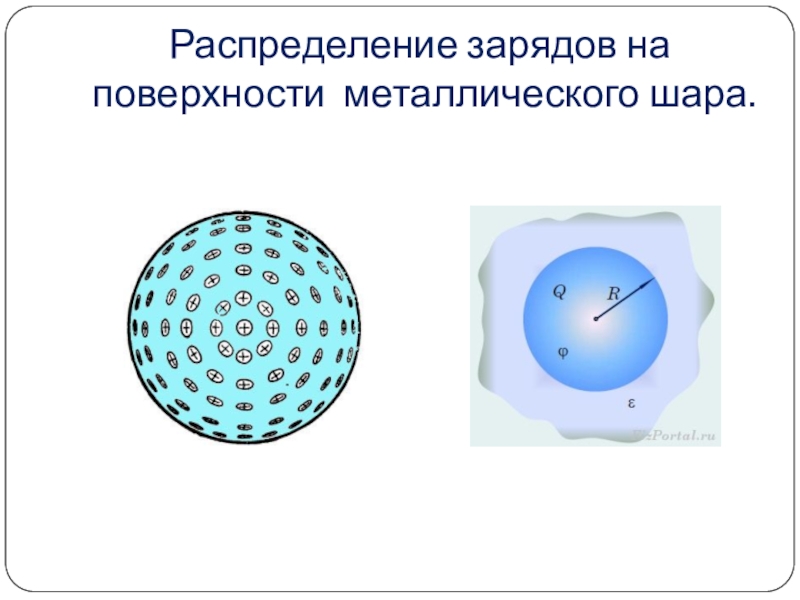

- 11. Распределение зарядов на поверхности металлического шара.

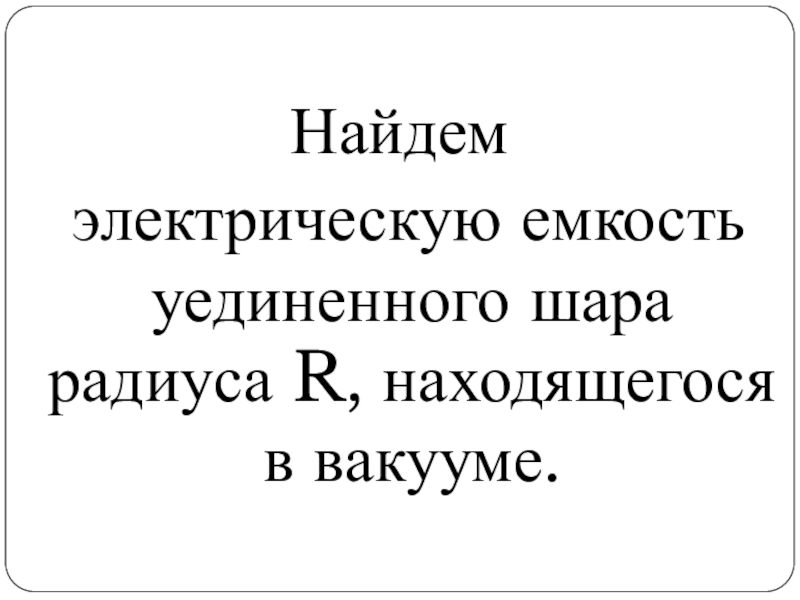

- 12. Найдем электрическую емкость уединенного шара радиуса R, находящегося в вакууме.

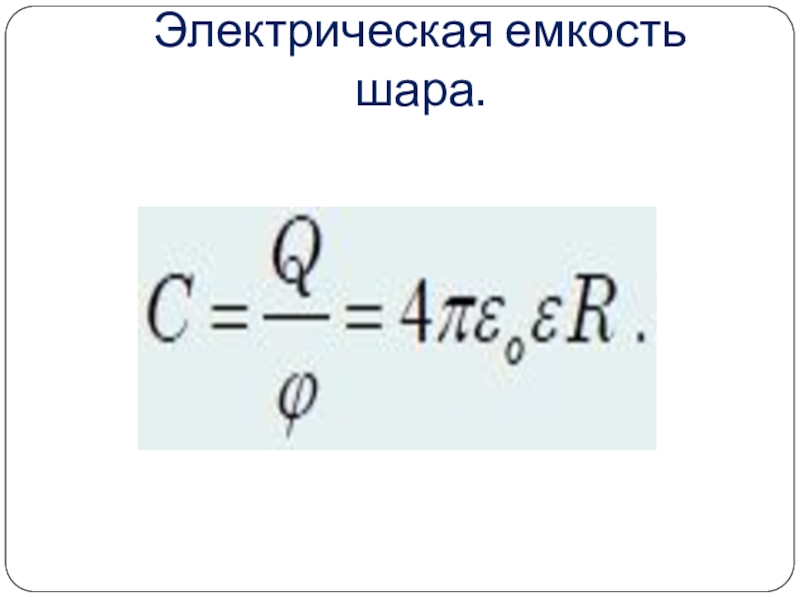

- 13. Электрическая емкость шара.

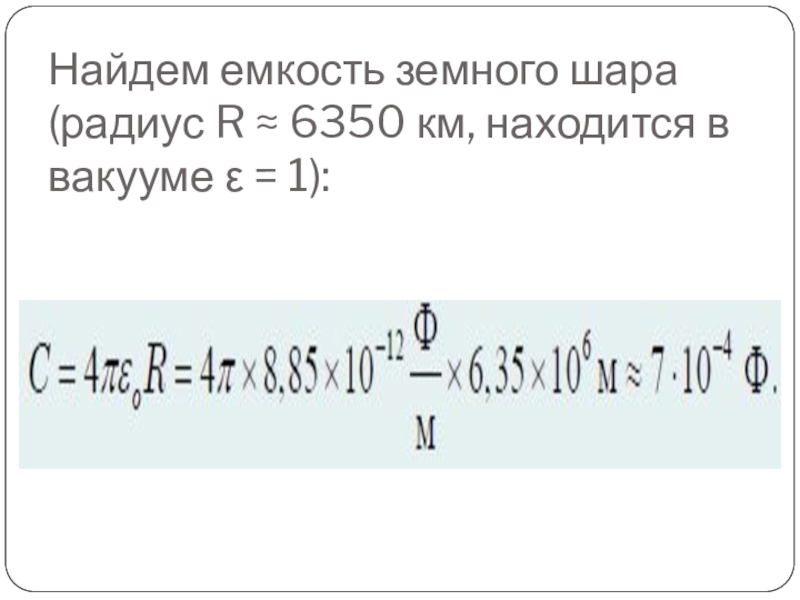

- 14. Найдем емкость земного шара (радиус R ≈

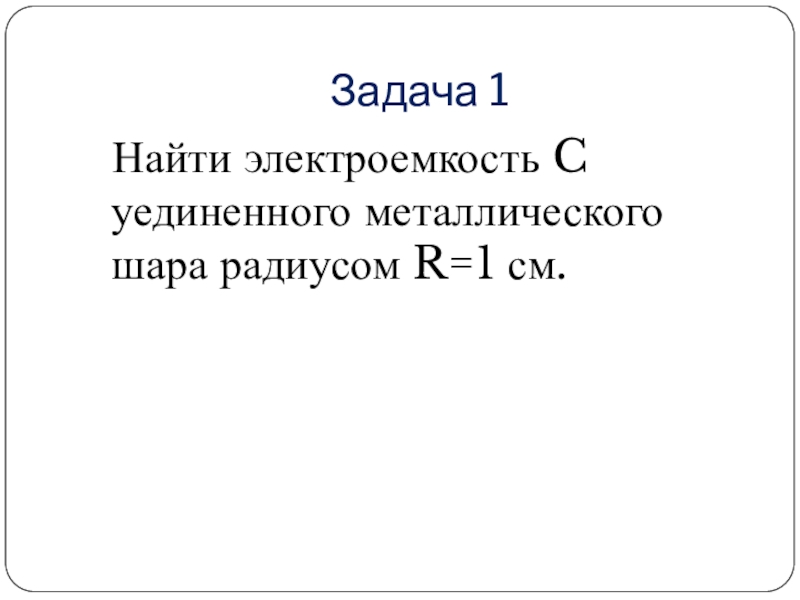

- 15. Задача 1 Найти электроемкость C уединенного металлического шара радиусом R=1 см.
- 16. Решение задачи:
- 17. Задача 2 Определить электроемкость C металлической сферы радиусом R=2 см, погруженной в воду.
- 18. Решение задачи:
- 19. Конденсаторы
- 20. Что такое конденсатор Это устройство накапливающее и преобразующее электрический ток.
- 21. Конденсатор позволяет легко накапливать большие заряды в
- 22. Характеристикой конденсатора является его электроёмкость.Единица электроёмкости 1
- 23. Слайд 23
- 24. Электроёмкость зависит от:не зависит от:размеров и формы проводниковдиэлектрической проницаемости среды.Q - зарядаU - напряжения
- 25. Электроемкость плоского конденсаторагде S - площадь пластины

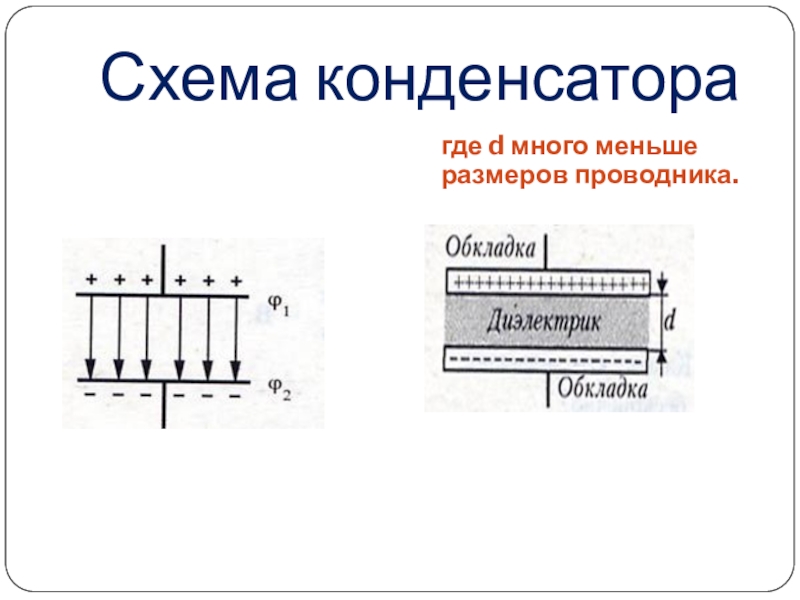

- 26. Схема конденсаторагде d много меньше размеров проводника.
- 27. Обозначения на схемах
- 28. Виды конденсаторов: 1. по виду диэлектрика: воздушные,
- 29. Классификация конденсаторов

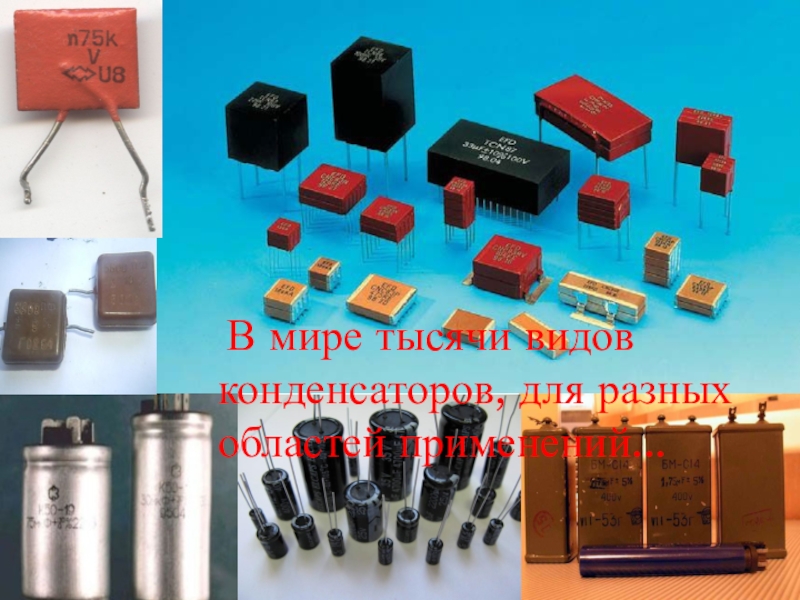

- 30. В мире тысячи видов конденсаторов, для разных областей применений...
- 31. Бумажные малогабаритные

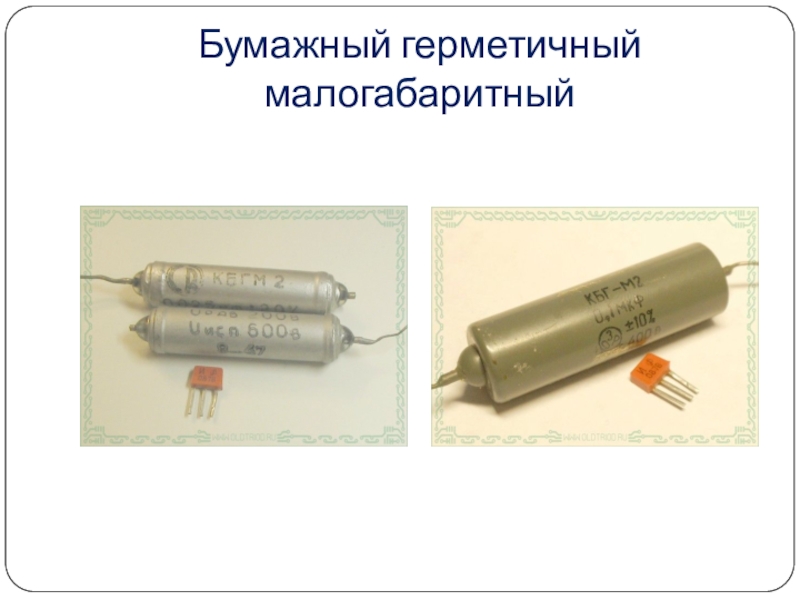

- 32. Бумажный герметичный малогабаритный

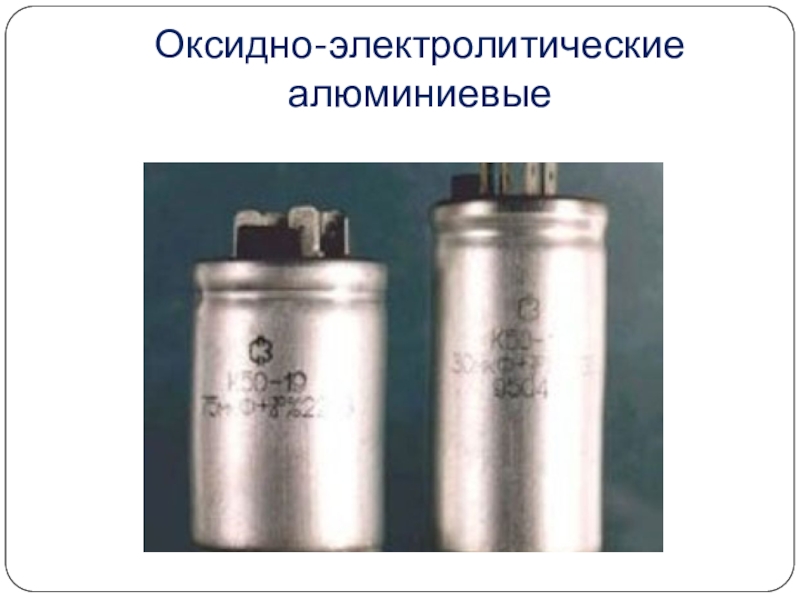

- 33. Оксидно-электролитические алюминиевые

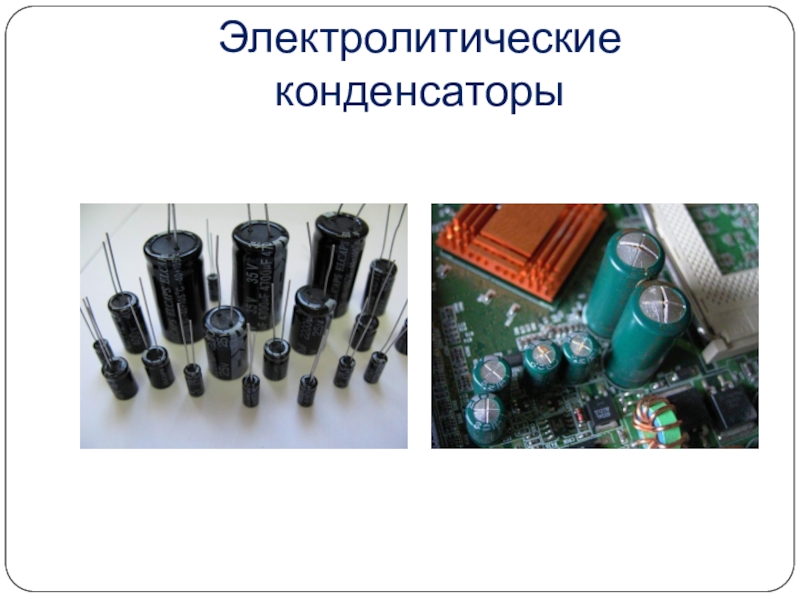

- 34. Электролитические конденсаторы

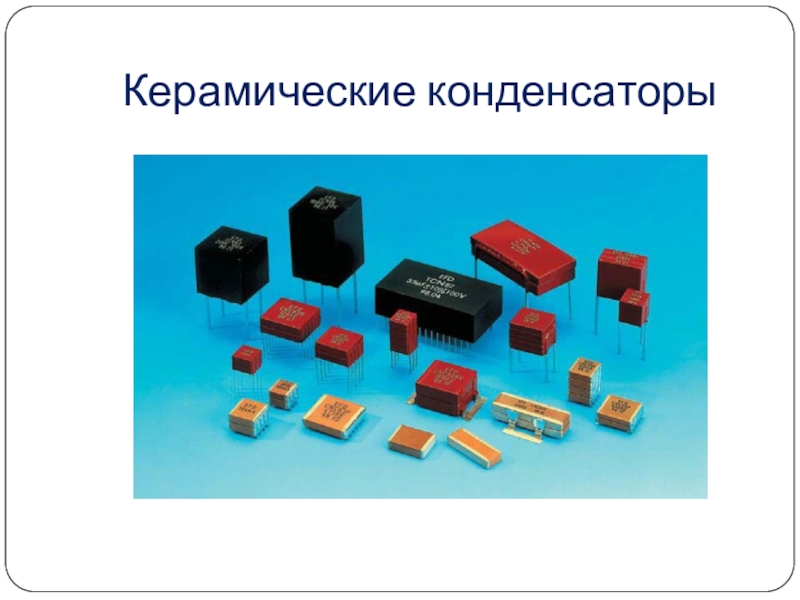

- 35. Керамические конденсаторы

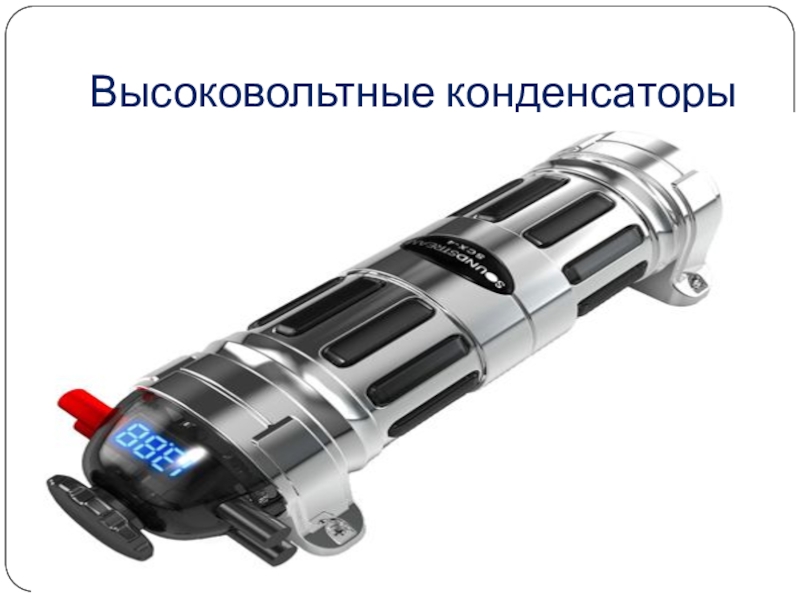

- 36. Высоковольтные конденсаторы

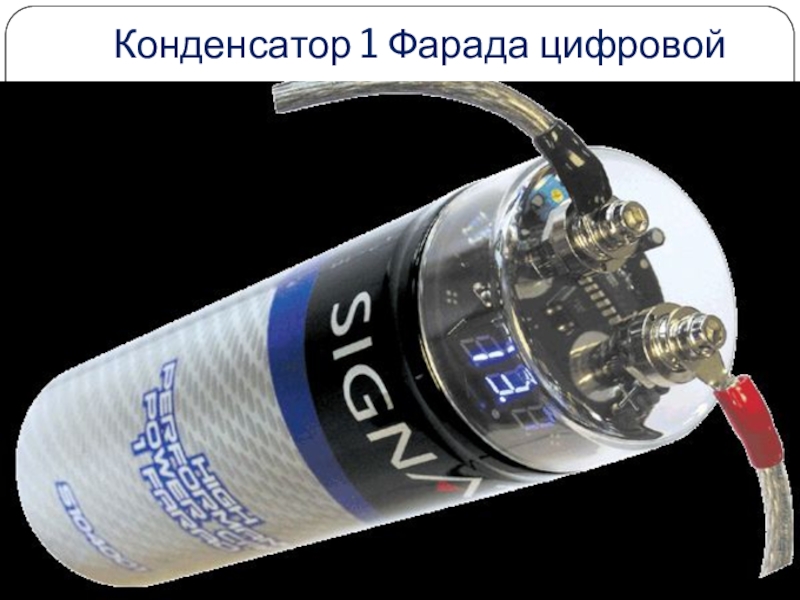

- 37. Конденсатор 1 Фарада цифровой

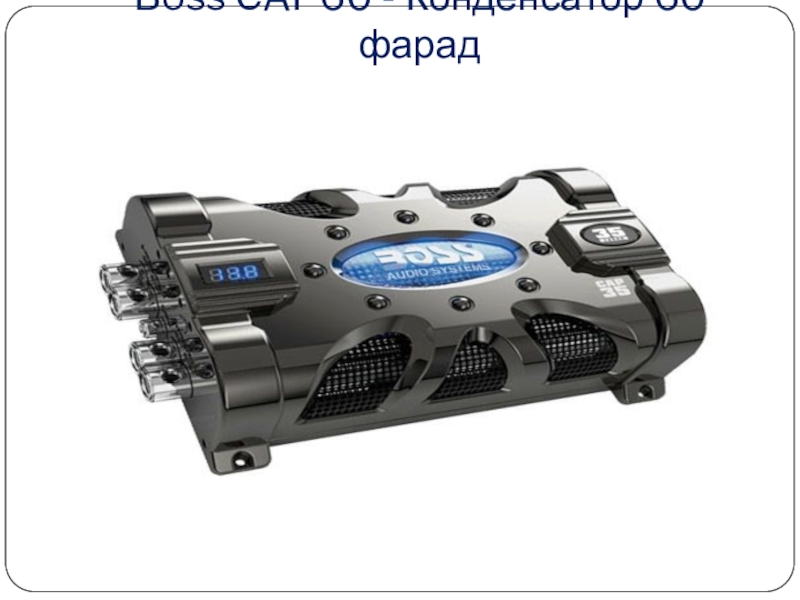

- 38. Boss CAP60 - Конденсатор 60 фарад

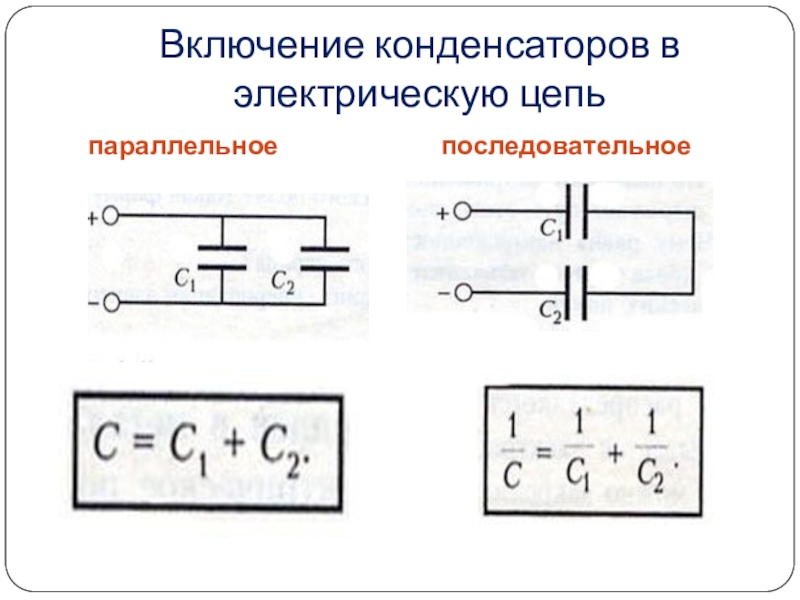

- 39. Включение конденсаторов в электрическую цепьпараллельное последовательное
- 40. Задача 3 Определить электроемкость C плоского
- 41. Решение задачи:
- 42. Задача 4Конденсаторы соединены так, как это
- 43. Решение задачи:
- 44. ЭНЕРГИЯ ЭАРЯЖЕННОГО КОНДЕНСАТОРА
- 45. Энергия конденсатора равна работе, которую
- 46. Слайд 46
- 47. Задача 5:Во сколько раз изменится энергия конденсатора при увеличении напряжения на нем в 4 раза?
- 48. Слайд 48
- 49. Задача 6 (Р 769):Конденсатору емкостью 10 мкФ сообщили заряд 4 мкКл. Какова энергия заряженного конденсатора?
- 50. Слайд 50
- 51. Домашнее заданиеПараграфы 101-103, упр. 18 (1-3), краткие
Задачи занятия:ЗНАТЬУМЕТЬ физический смысл электроемкости, формулу для вычисления электроемкости уединенного проводника, шара, плоского конденсатора, формулу для вычисления энергии заряженного конденсатора.решать задачи на расчет параллельно и последовательно соединенных конденсаторов, решать задачи на расчет энергии заряженного конденсатора.

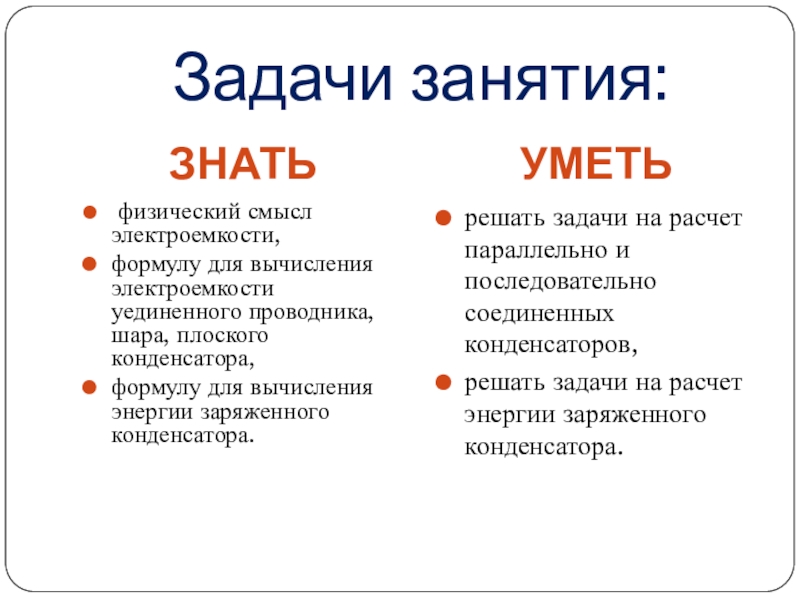

Слайд 2Задачи занятия:
ЗНАТЬ
УМЕТЬ
физический смысл электроемкости,
формулу для вычисления электроемкости уединенного проводника,
шара, плоского конденсатора,
формулу для вычисления энергии заряженного конденсатора.
формулу для вычисления энергии заряженного конденсатора.
решать задачи на расчет параллельно и последовательно соединенных конденсаторов,
решать задачи на расчет энергии заряженного конденсатора.

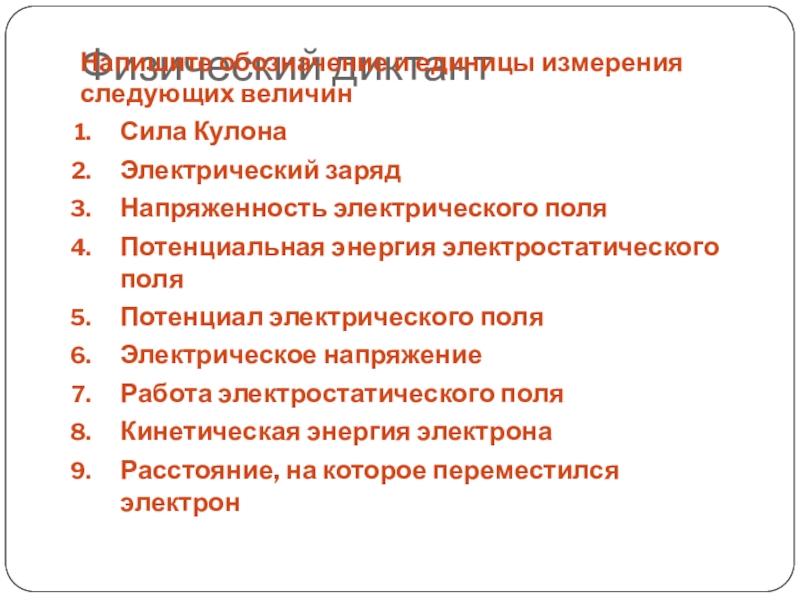

Слайд 3Физический диктант
Напишите обозначение и единицы измерения следующих величин
Сила Кулона
Электрический заряд
Напряженность электрического
поля
Потенциальная энергия электростатического поля
Потенциал электрического поля
Электрическое напряжение
Работа электростатического поля
Кинетическая энергия электрона
Расстояние, на которое переместился электрон
Потенциальная энергия электростатического поля
Потенциал электрического поля
Электрическое напряжение
Работа электростатического поля
Кинетическая энергия электрона
Расстояние, на которое переместился электрон
Слайд 4Фронтальный опрос
Закон Кулона
Закон сохранения электрического заряда
Принцип суперпозиции полей
Напряженность электрического поля
;
Работа электростатического поля
Потенциал электрического поля
Работа электростатического поля
Потенциал электрического поля

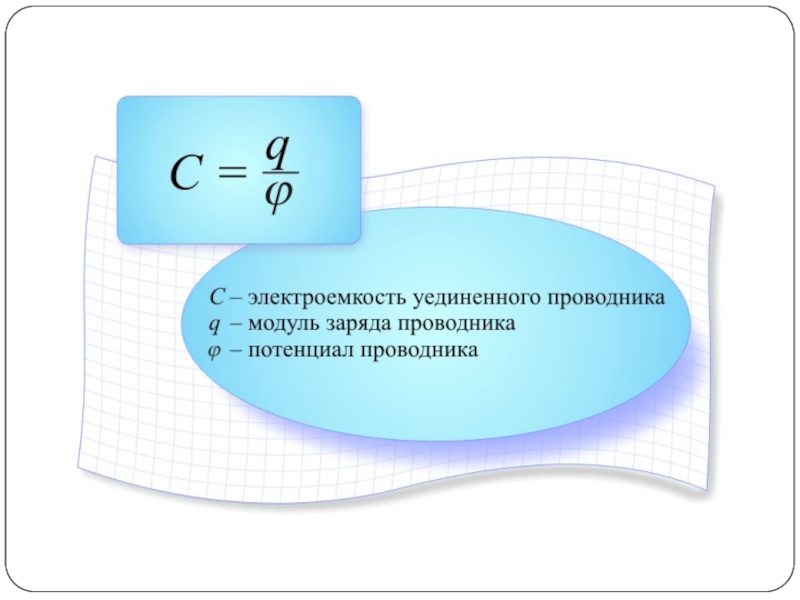

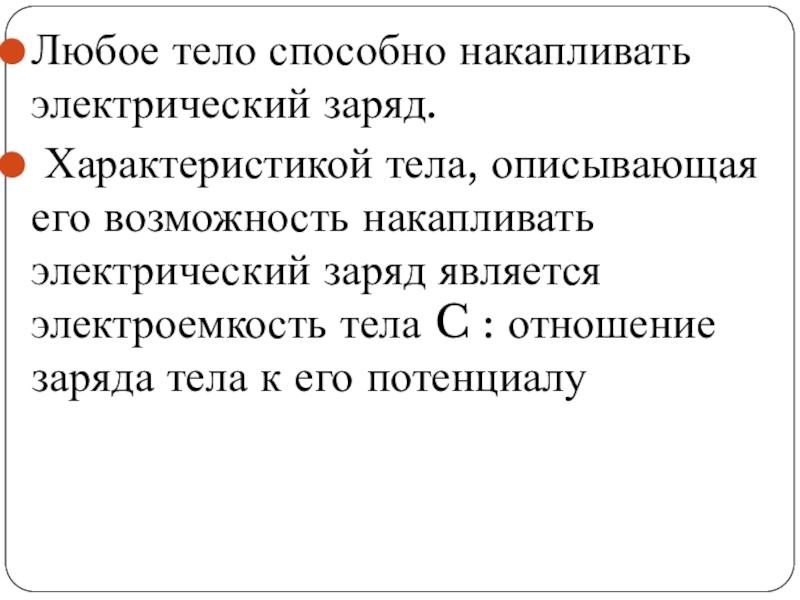

Слайд 6Любое тело способно накапливать электрический заряд.
Характеристикой тела, описывающая его возможность
накапливать электрический заряд является электроемкость тела C : отношение заряда тела к его потенциалу

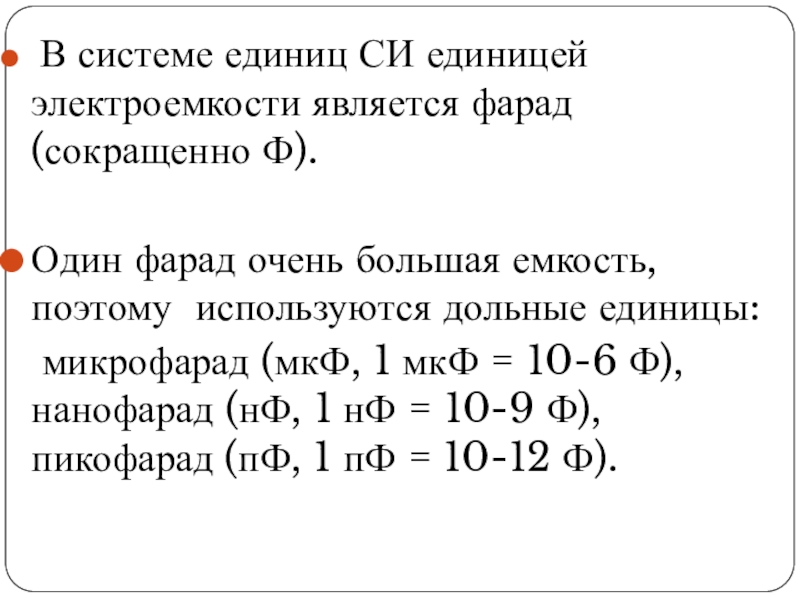

Слайд 8 В системе единиц СИ единицей электроемкости является фарад (сокращенно Ф).
Один фарад очень большая емкость, поэтому используются дольные единицы:
микрофарад (мкФ, 1 мкФ = 10-6 Ф), нанофарад (нФ, 1 нФ = 10-9 Ф), пикофарад (пФ, 1 пФ = 10-12 Ф).

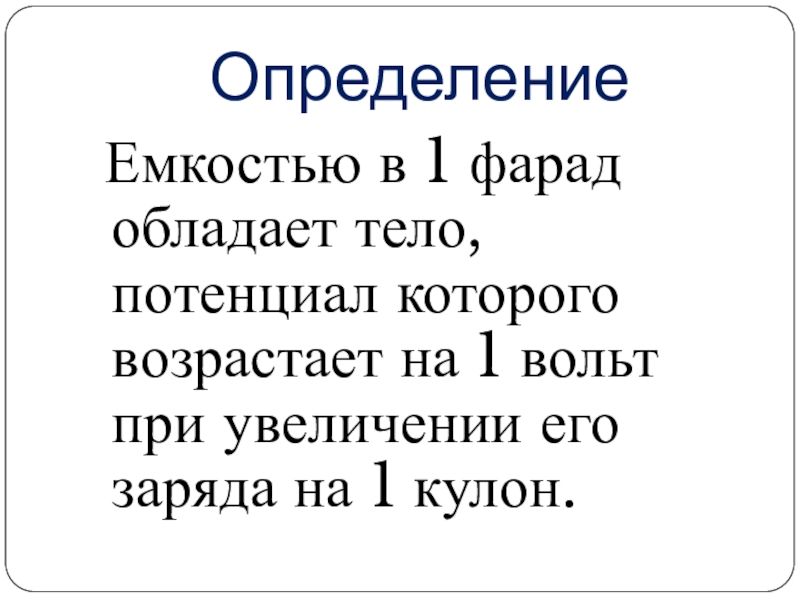

Слайд 9Определение
Емкостью в 1 фарад обладает тело, потенциал которого возрастает на
1 вольт при увеличении его заряда на 1 кулон.

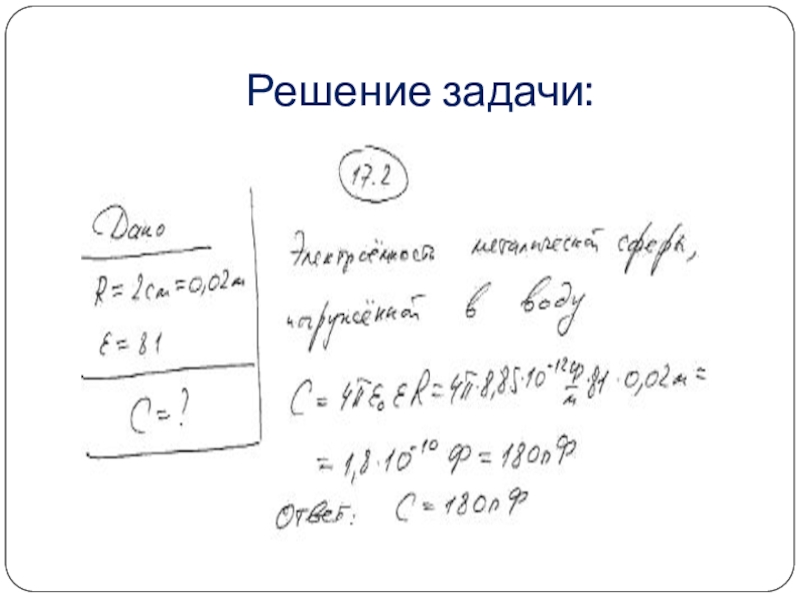

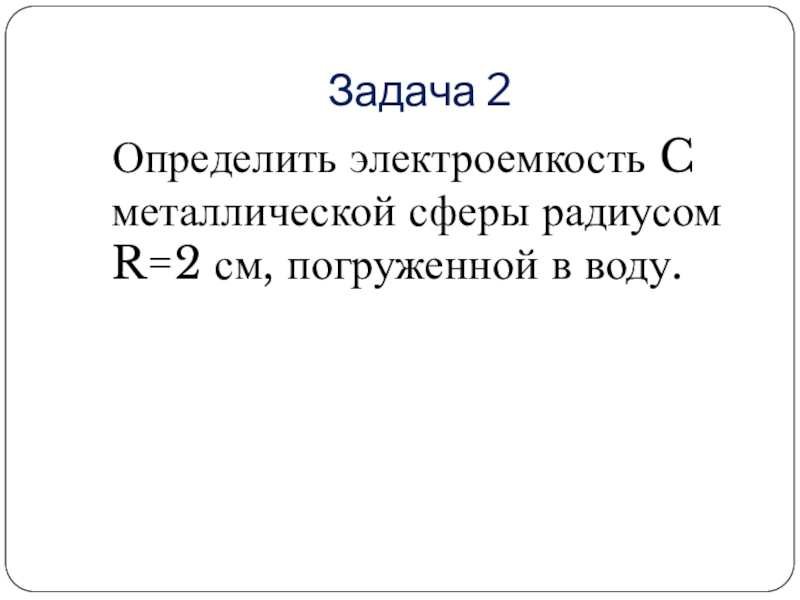

Слайд 17Задача 2
Определить электроемкость C металлической сферы радиусом R=2 см,
погруженной в воду.

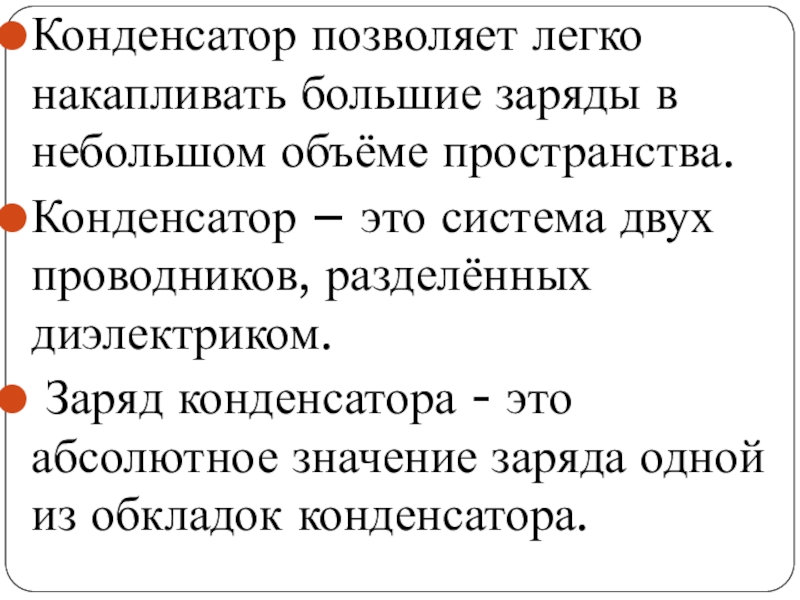

Слайд 21Конденсатор позволяет легко накапливать большие заряды в небольшом объёме пространства.
Конденсатор –
это система двух проводников, разделённых диэлектриком.
Заряд конденсатора - это абсолютное значение заряда одной из обкладок конденсатора.
Заряд конденсатора - это абсолютное значение заряда одной из обкладок конденсатора.

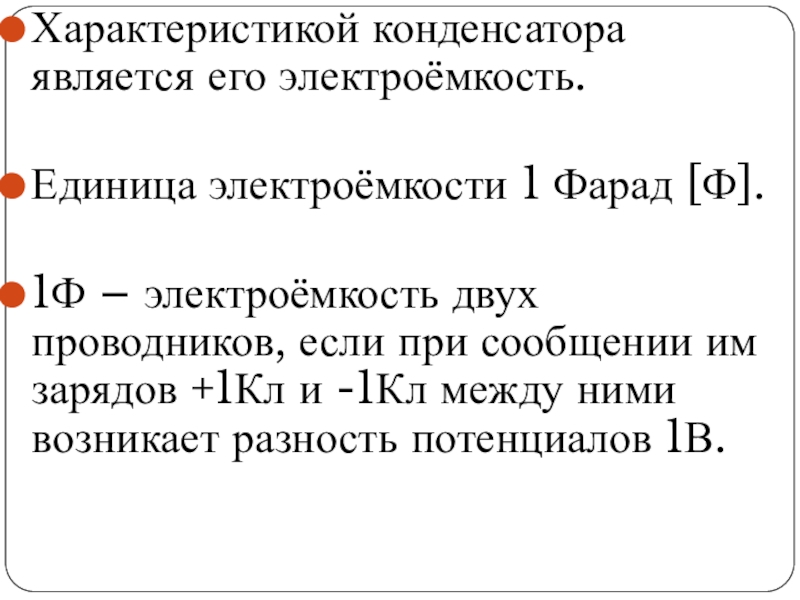

Слайд 22Характеристикой конденсатора является его электроёмкость.
Единица электроёмкости 1 Фарад [Ф].
1Ф – электроёмкость
двух проводников, если при сообщении им зарядов +1Кл и -1Кл между ними возникает разность потенциалов 1В.
![Характеристикой конденсатора является его электроёмкость.Единица электроёмкости 1 Фарад [Ф].1Ф – электроёмкость двух проводников, если при сообщении им](/img/thumbs/fb04735172af452d5ef6d36a71797f43-800x.jpg "Презентация к уроку Конденсаторы. Характеристикой конденсатора является его электроёмкость.Единица электроёмкости 1 Фарад [Ф].1Ф – электроёмкость")

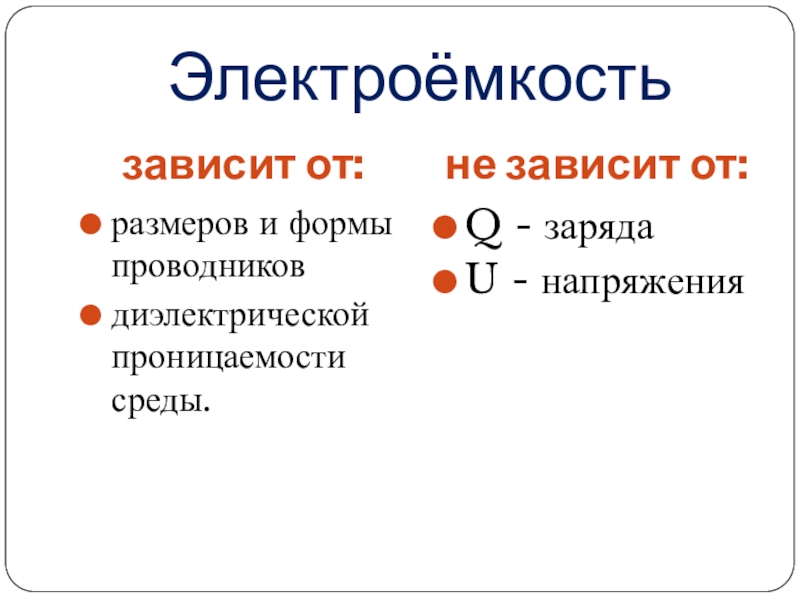

Слайд 24Электроёмкость
зависит от:
не зависит от:
размеров и формы проводников
диэлектрической проницаемости среды.
Q -
заряда
U - напряжения
U - напряжения

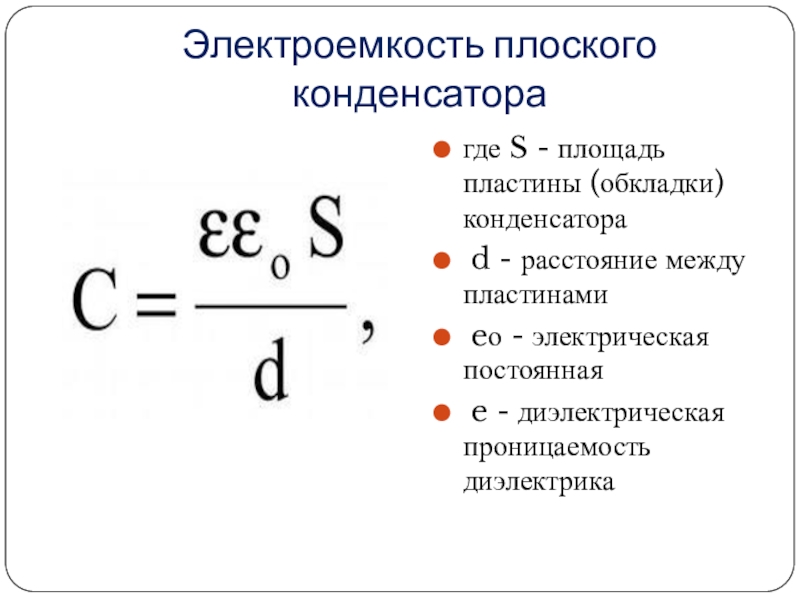

Слайд 25Электроемкость плоского конденсатора
где S - площадь пластины (обкладки) конденсатора
d -
расстояние между пластинами
eо - электрическая постоянная
e - диэлектрическая проницаемость диэлектрика
eо - электрическая постоянная
e - диэлектрическая проницаемость диэлектрика

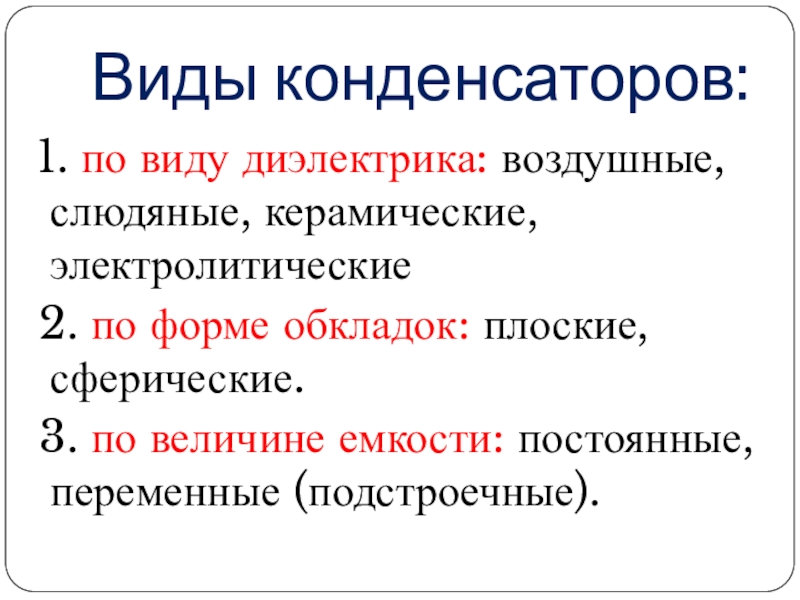

Слайд 28Виды конденсаторов:
1. по виду диэлектрика: воздушные, слюдяные, керамические, электролитические
2.
по форме обкладок: плоские, сферические.
3. по величине емкости: постоянные, переменные (подстроечные).
3. по величине емкости: постоянные, переменные (подстроечные).

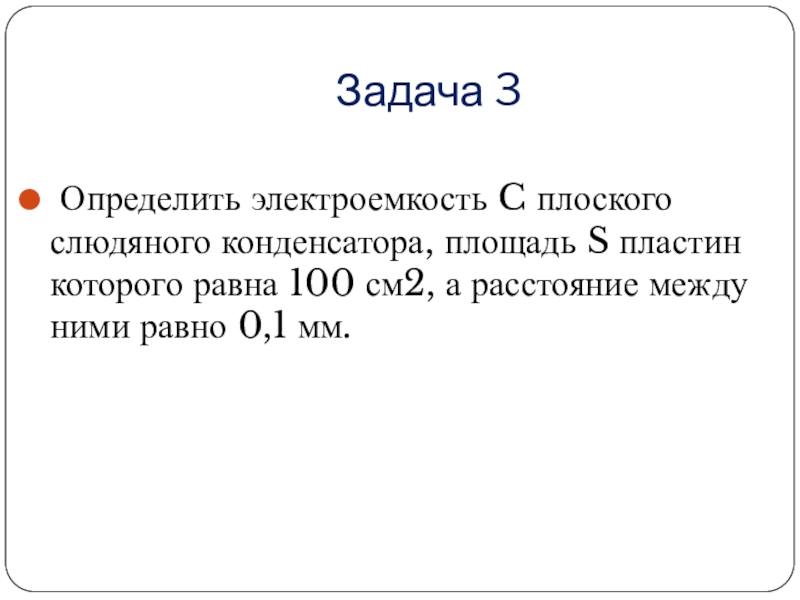

Слайд 40 Задача 3
Определить электроемкость C плоского слюдяного конденсатора, площадь S
пластин которого равна 100 см2, а расстояние между ними равно 0,1 мм.

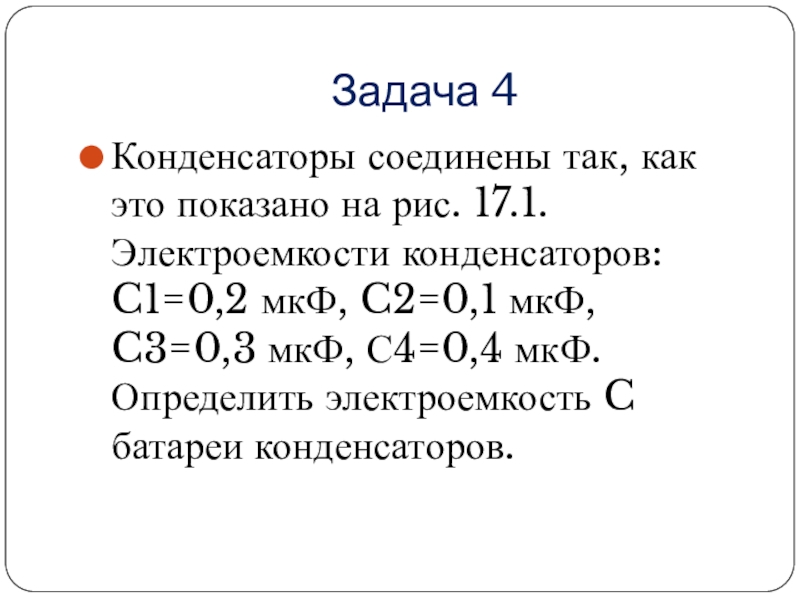

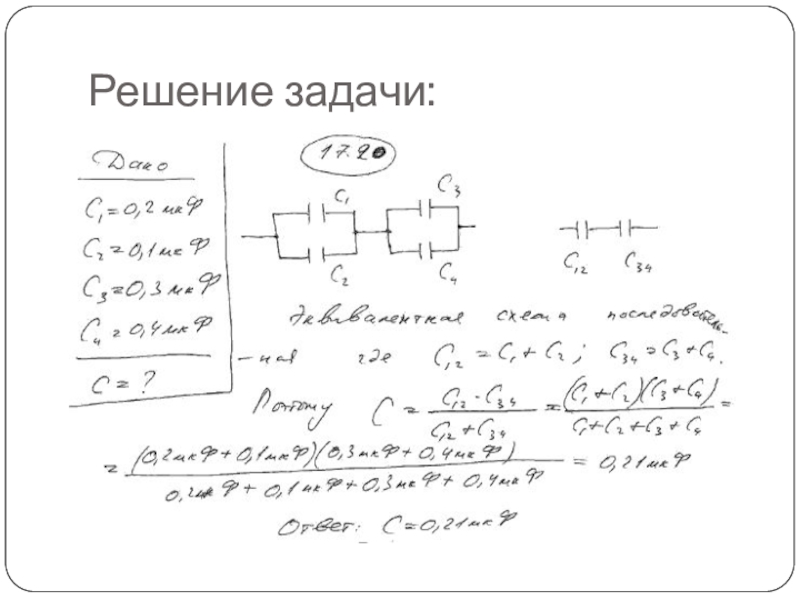

Слайд 42 Задача 4
Конденсаторы соединены так, как это показано на рис. 17.1.
Электроемкости конденсаторов: C1=0,2 мкФ, C2=0,1 мкФ, C3=0,3 мкФ, С4=0,4 мкФ. Определить электроемкость C батареи конденсаторов.

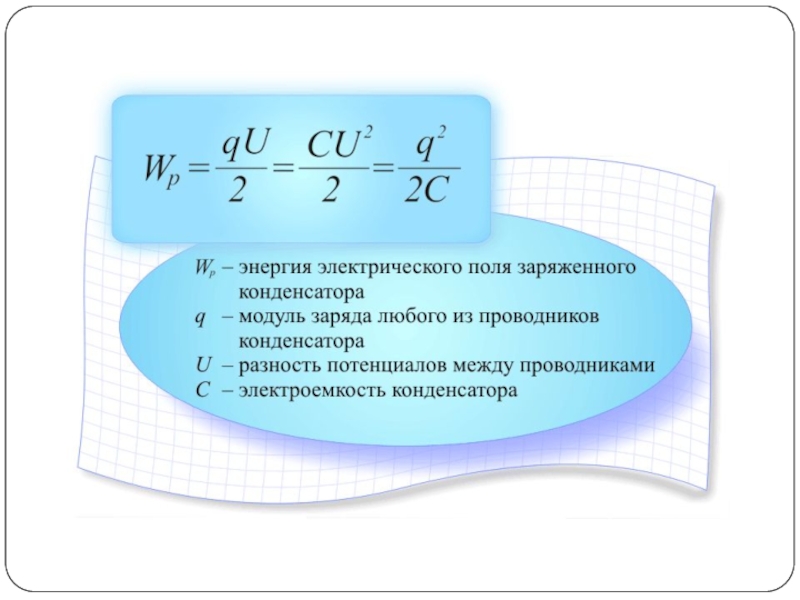

Слайд 45 Энергия конденсатора равна работе, которую совершит электрическое поле при
сближении пластин конденсатора вплотную, или равна работе по разделению положительных и отрицательных зарядов , необходимой при зарядке конденсатора.

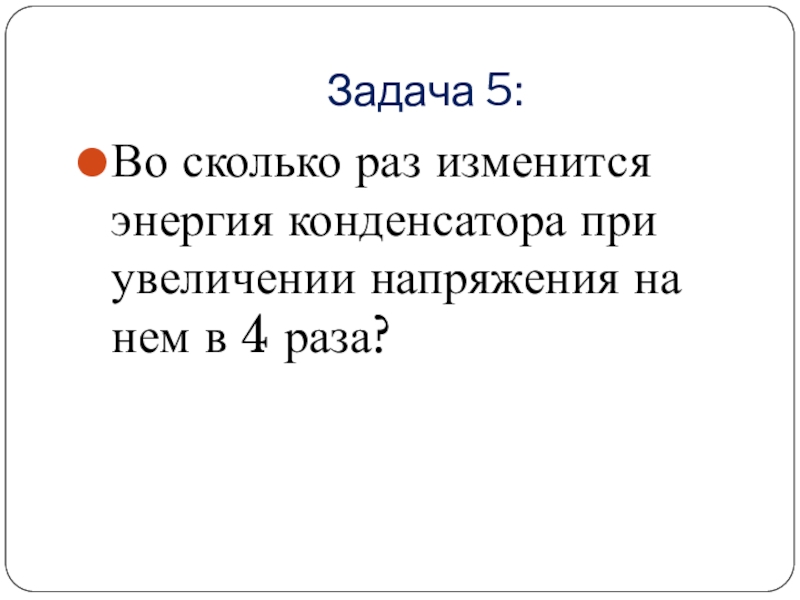

Слайд 47 Задача 5:
Во сколько раз изменится энергия конденсатора при увеличении напряжения
на нем в 4 раза?

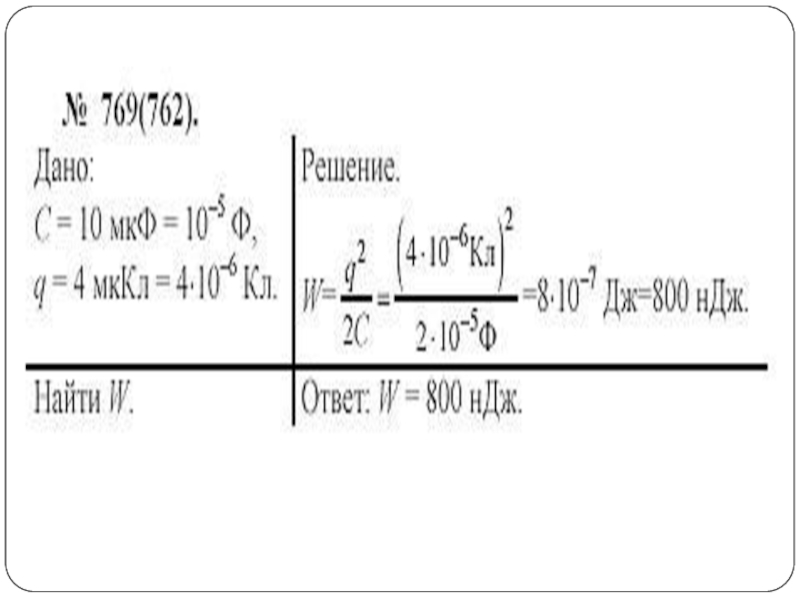

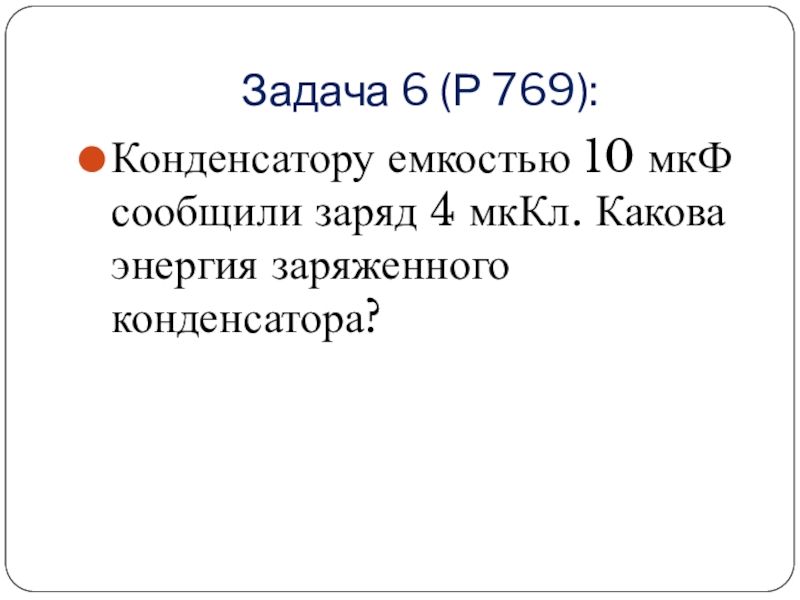

Слайд 49Задача 6 (Р 769):
Конденсатору емкостью 10 мкФ сообщили заряд 4 мкКл.
Какова энергия заряженного конденсатора?
Слайд 51Домашнее задание
Параграфы 101-103, упр. 18 (1-3), краткие итоги главы 14!
Индивидуальное: подготовить
сообщение в сопровождении презентации (7-10 слайдов) по одной из тем:
Конденсаторы, которые с нами каждый день;
Обычная современная жизнь без конденсаторов;
Конденсатор и «копилка» - сходство и отличие.
Конденсаторы, которые с нами каждый день;
Обычная современная жизнь без конденсаторов;
Конденсатор и «копилка» - сходство и отличие.
