Презентация, доклад к уроку Электрический ток в различных средах
Содержание
- 1. Презентация к уроку Электрический ток в различных средах
- 2. СодержаниеТок в металлахТок в вакуумеТок в газах ( плазме )Ток в электролитахТок в полупроводниках

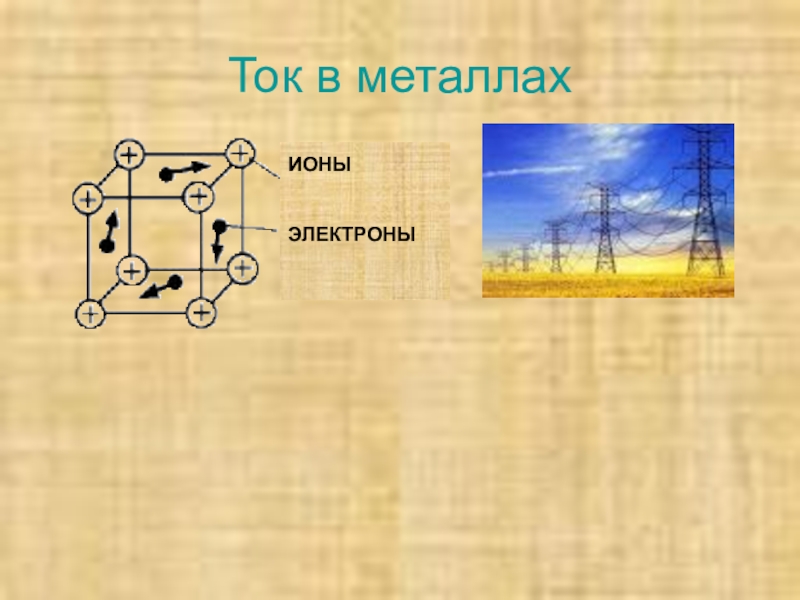

- 3. Ток в металлахИОНЫЭЛЕКТРОНЫ
- 4. Процесс испускания электронов нагретыми металламиТок в вакуумеТермоэлектронная
- 5. Ток в газах ( плазме )Газы в обычных условиях диэлектрики, НОПри определённых условиях – проводники. ИонизацияРекомбинацияQ
- 6. Частично или полностью ионизированный газПлазманизкотемпературная < 1000
- 7. Ионизация газов(получение плазмы) Повышение температуры вещества Ультрафиолетовые
- 8. Самостоятельный и несамостоятельный разряды1 – несамостоятельный разряд
- 9. Типы самостоятельных разрядовТлеющийДуговойКоронныйИскровой
- 10. Ток в электролитахЭлектролиты - жидкие проводники, в которых подвижными носителями зарядов являются ионы.Электролитическая диссоциация
- 11. Протекание тока через электролит (всегда сопровождается переносом
- 12. Применение электролизаОчистка металлов от примесейГальванопластикаГальваностегияЭлектрометаллургия
- 13. Ток в полупроводникахЧистые полупроводники Полупроводники n-типа Полупроводники p-типа
- 14. +Чистые полупроводникиQSiSiSiSiSiSiSiSiSiэлектронно-дырочная проводимостьСобственная проводимость
- 15. SiSiSiSiASSiSiSiSiОдин атом примеси дает один свободный электрон.
- 16. Полупроводники p-типаSiSiSiSiInSiSiSiSiНа месте одной из ковалентных связей
- 17. Применение полупроводников
СодержаниеТок в металлахТок в вакуумеТок в газах ( плазме )Ток в электролитахТок в полупроводниках
Слайд 2Содержание
Ток в металлах
Ток в вакууме
Ток в газах ( плазме )
Ток в
электролитах
Ток в полупроводниках

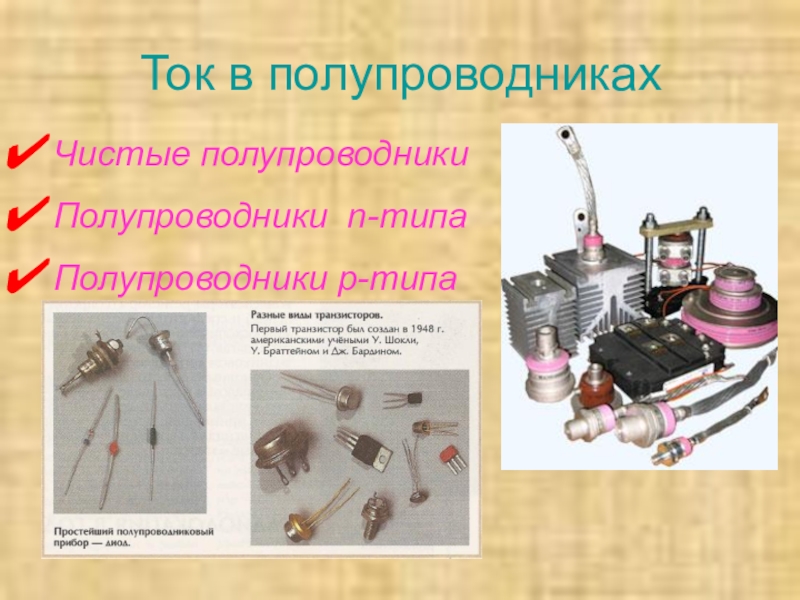

Ток в полупроводниках

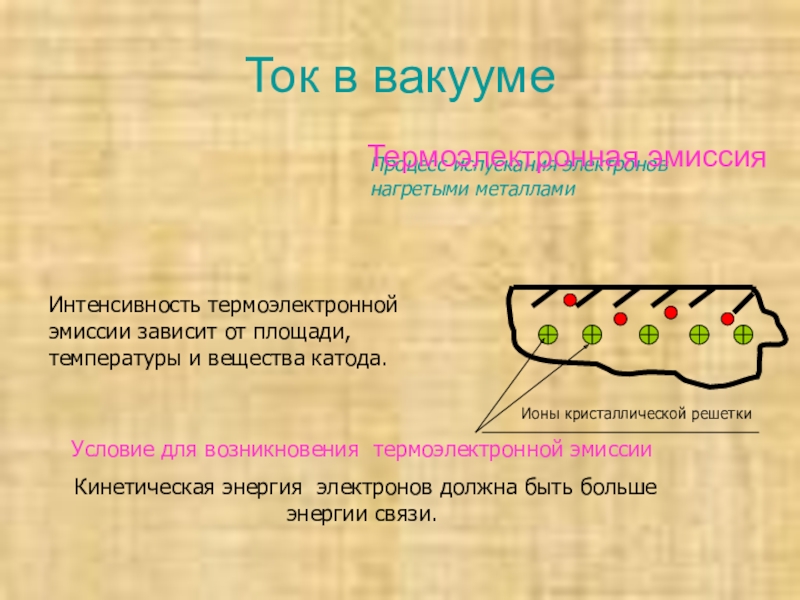

Слайд 4Процесс испускания электронов нагретыми металлами
Ток в вакууме
Термоэлектронная эмиссия
Ионы кристаллической решетки
Интенсивность термоэлектронной
эмиссии зависит от площади, температуры и вещества катода.
Условие для возникновения термоэлектронной эмиссии
Кинетическая энергия электронов должна быть больше энергии связи.

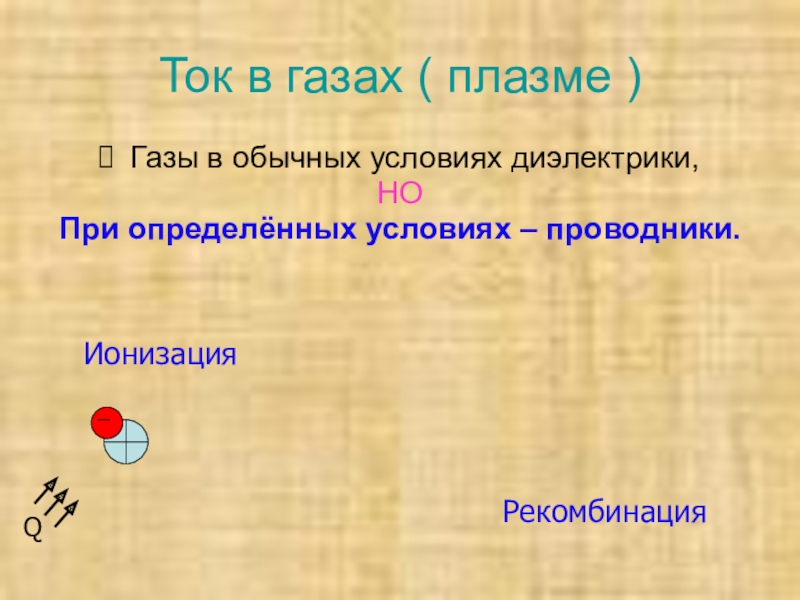

Слайд 5Ток в газах ( плазме )
Газы в обычных условиях диэлектрики,
НО
При
определённых условиях – проводники.
Ионизация
Рекомбинация
Q
Слайд 6Частично или полностью ионизированный газ
Плазма
низкотемпературная < 1000 К < высокотемпературная
При температуре
20.000 – 30.000 К
любое вещество - плазма
любое вещество - плазма

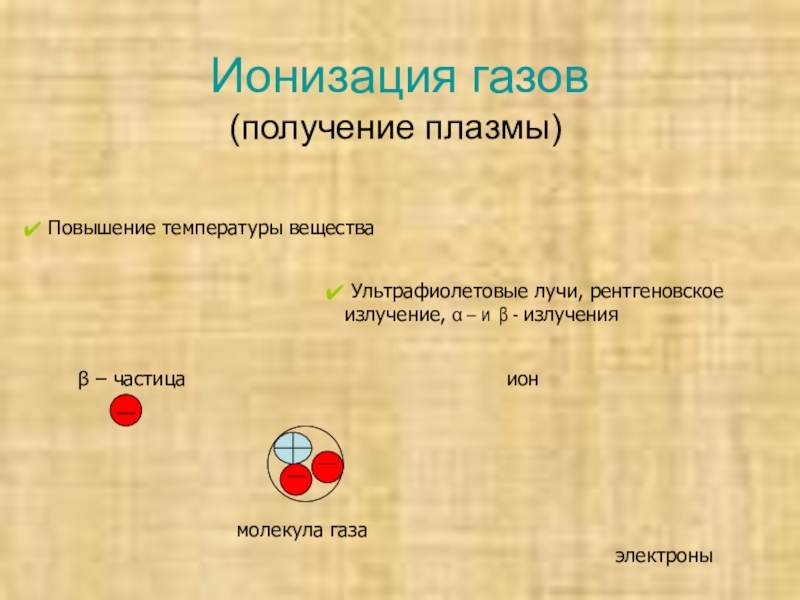

Слайд 7Ионизация газов
(получение плазмы)
Повышение температуры вещества
Ультрафиолетовые лучи, рентгеновское излучение, α
– и β - излучения
β – частица
молекула газа
ион
электроны

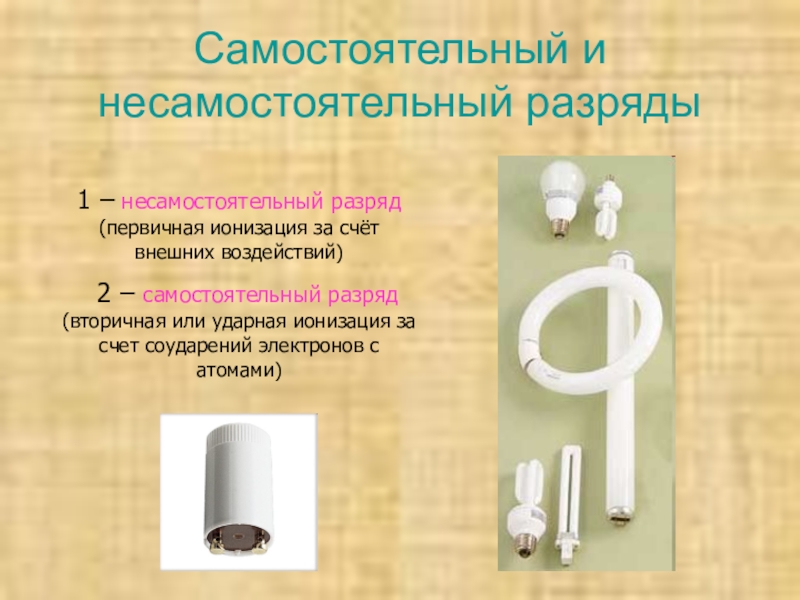

Слайд 8Самостоятельный и несамостоятельный разряды
1 – несамостоятельный разряд (первичная ионизация за счёт
внешних воздействий)
2 – самостоятельный разряд (вторичная или ударная ионизация за счет соударений электронов с атомами)
2 – самостоятельный разряд (вторичная или ударная ионизация за счет соударений электронов с атомами)
Слайд 10Ток в электролитах
Электролиты - жидкие проводники, в которых подвижными носителями зарядов
являются ионы.
Электролитическая диссоциация

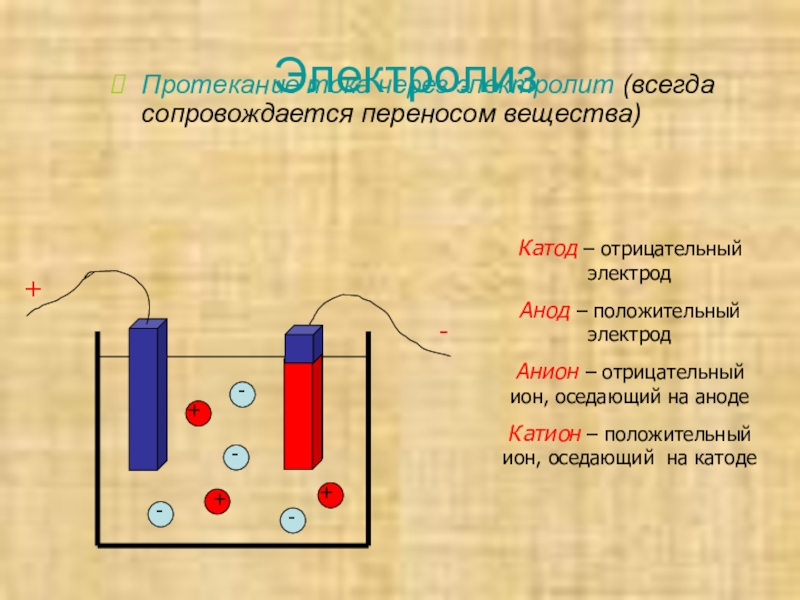

Слайд 11Протекание тока через электролит (всегда сопровождается переносом вещества)
Электролиз
+
-
Катод – отрицательный электрод
Анод
– положительный электрод
Анион – отрицательный ион, оседающий на аноде
Катион – положительный ион, оседающий на катоде
Анион – отрицательный ион, оседающий на аноде
Катион – положительный ион, оседающий на катоде
Слайд 12Применение электролиза
Очистка металлов
от примесей
Гальванопластика
Гальваностегия
Электрометаллургия

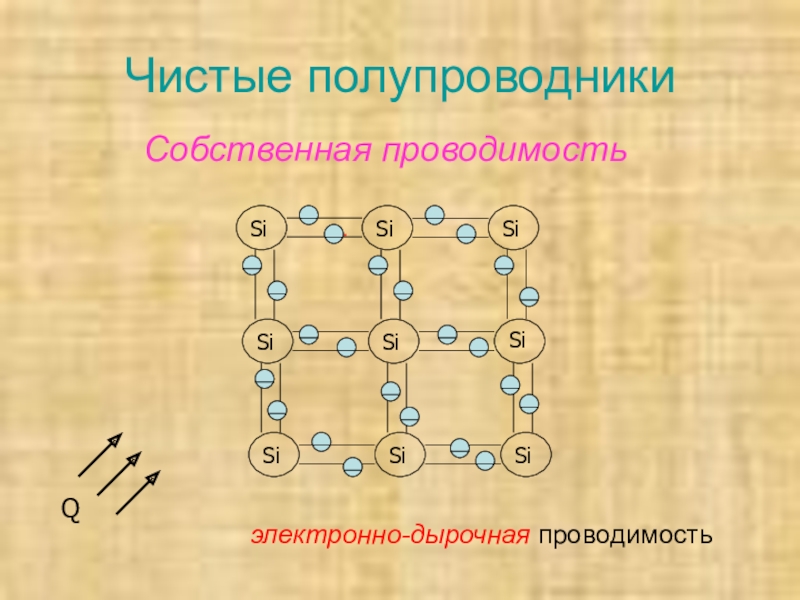

Слайд 14+
Чистые полупроводники
Q
Si
Si
Si
Si
Si
Si
Si
Si
Si
электронно-дырочная проводимость
Собственная проводимость

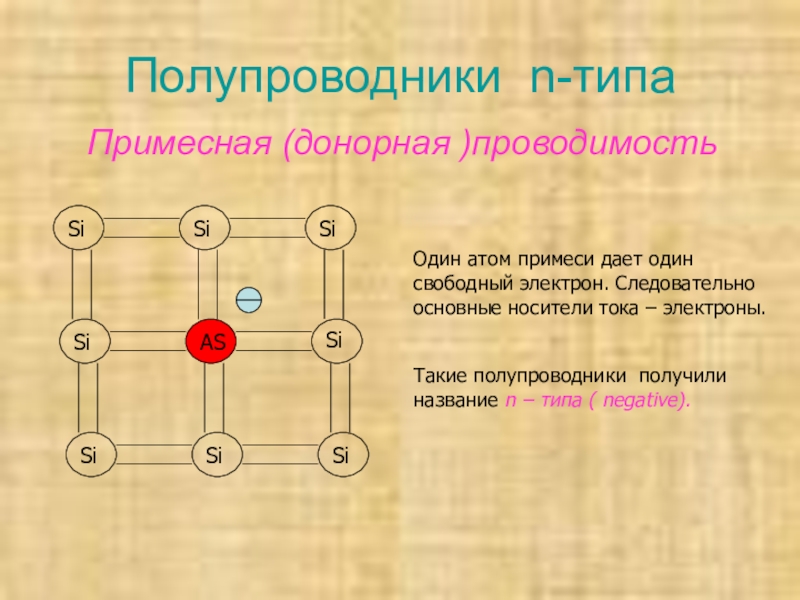

Слайд 15
Si
Si
Si
Si
AS
Si
Si
Si
Si
Один атом примеси дает один свободный электрон. Следовательно основные носители тока
– электроны.
Такие полупроводники получили название n – типа ( negative).
Такие полупроводники получили название n – типа ( negative).
Примесная (донорная )проводимость
Полупроводники n-типа

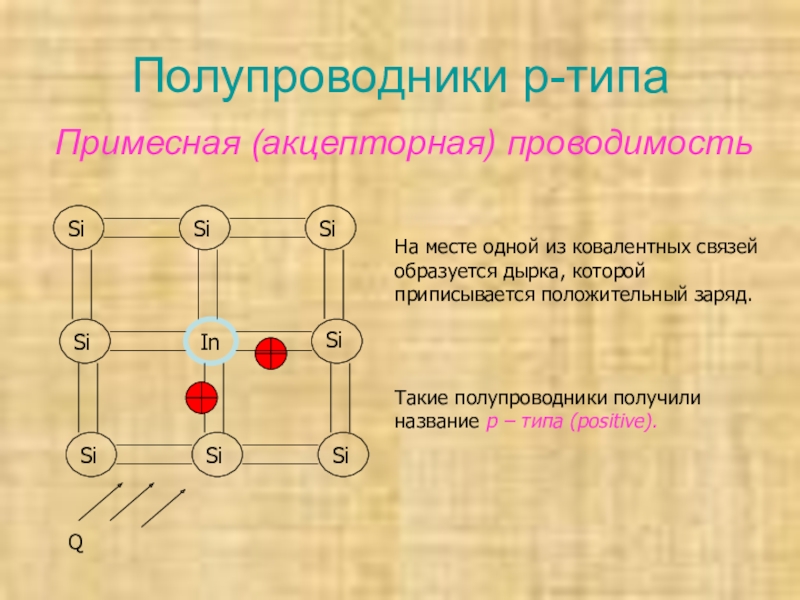

Слайд 16Полупроводники p-типа
Si
Si
Si
Si
In
Si
Si
Si
Si
На месте одной из ковалентных связей образуется дырка, которой приписывается
положительный заряд.
Такие полупроводники получили название р – типа (positive).
Такие полупроводники получили название р – типа (positive).
Q
Примесная (акцепторная) проводимость
