Презентация, доклад к исследовательскому проекту СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ НА БАЗЕ МОДУЛЯ ARDUINO
Содержание
- 1. Презентация к исследовательскому проекту СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ НА БАЗЕ МОДУЛЯ ARDUINO
- 2. ЦЕЛЬ: РАЗРАБОТАТЬ УНИВЕРСАЛЬНОЕ УСТРОЙСТВО, ПОЗВОЛЯЮЩЕЕ С МИНИМАЛЬНЫМИ
- 3. СИСТЕМА КОНТРОЛЯ ЗА ДАВЛЕНИЕМ В ШИНАХ
- 4. Рис. 2 Схема работы системы
- 5. СХЕМА И ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ ДАВЛЕНИЯ
- 6. Слайд 6
- 7. СОГЛАСОВАНИЕ ДАТЧИКА ДАВЛЕНИЯ С МОДУЛЕМ ARDUINO.#include //
- 8. analogReference(INTERNAL); // Устанавливаем опорное напряжение 1,1 В }void
- 9. { lcd.setCursor(0, 0); // Выводим полученную информацию на
- 10. Слайд 10
- 11. Слайд 11
- 12. ВЫВОД:Таким образом, гипотеза исследования подтвердилась, цель и
- 13. Спасибо за внимание !
ЦЕЛЬ: РАЗРАБОТАТЬ УНИВЕРСАЛЬНОЕ УСТРОЙСТВО, ПОЗВОЛЯЮЩЕЕ С МИНИМАЛЬНЫМИ ЗАТРАТАМИ ВЕСТИ НЕПРЕРЫВНЫЙ КОНТРОЛЬ ЗА ДАВЛЕНИЕМ. поиск существующих устройств и изучение алгоритма их работы;разработать принципиальную схему работы;осуществить подбор требуемых деталей;согласовать устройства между собой.ЗАДАЧИ:
Слайд 1СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ НА БАЗЕ МОДУЛЯ ARDUINO
Пивоваров Богдан
VI ОТКРЫТАЯ МУНИЦИПАЛЬНАЯ КОНФЕРЕНЦИЯ
«ПЕРВЫЕ ШАГИ В НАУКУ»

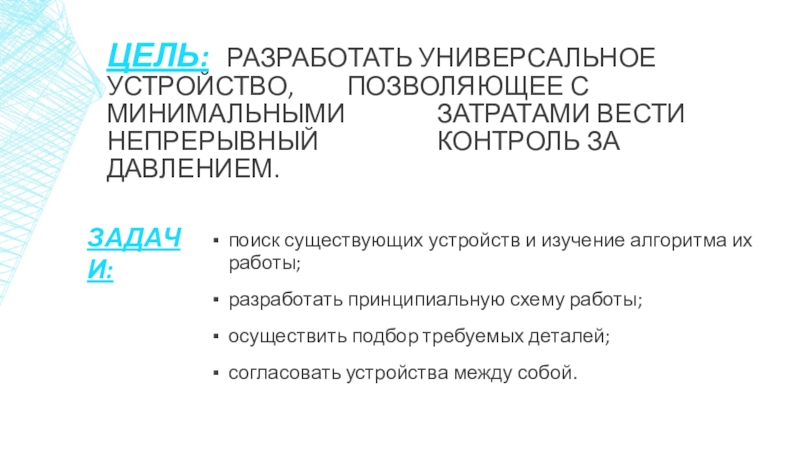

Слайд 2ЦЕЛЬ: РАЗРАБОТАТЬ УНИВЕРСАЛЬНОЕ УСТРОЙСТВО, ПОЗВОЛЯЮЩЕЕ С МИНИМАЛЬНЫМИ ЗАТРАТАМИ ВЕСТИ НЕПРЕРЫВНЫЙ КОНТРОЛЬ
ЗА ДАВЛЕНИЕМ.
поиск существующих устройств и изучение алгоритма их работы;
разработать принципиальную схему работы;
осуществить подбор требуемых деталей;
согласовать устройства между собой.
ЗАДАЧИ:
Слайд 3СИСТЕМА КОНТРОЛЯ ЗА ДАВЛЕНИЕМ
В ШИНАХ (TPMS)
Рис .1 Клапан с вмонтированным
в него датчиком давления

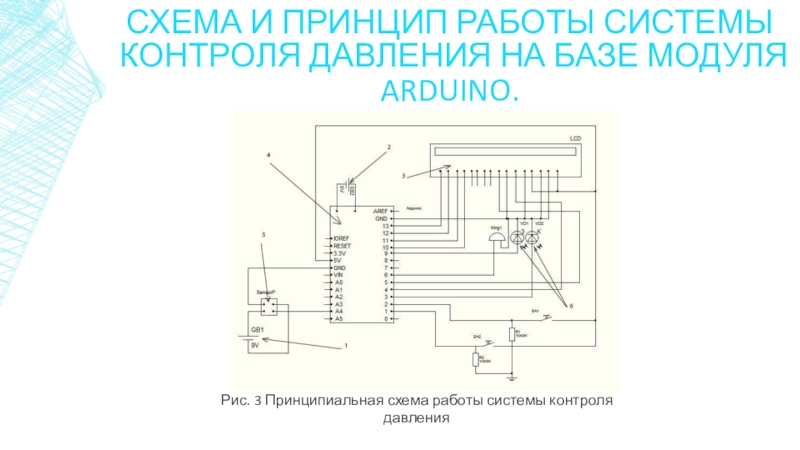

Слайд 5СХЕМА И ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ ДАВЛЕНИЯ НА БАЗЕ МОДУЛЯ ARDUINO.
Рис.
3 Принципиальная схема работы системы контроля давления

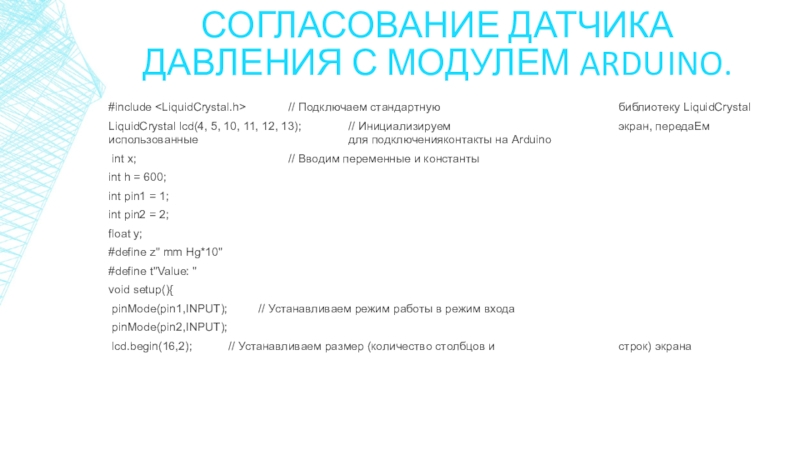

Слайд 7СОГЛАСОВАНИЕ ДАТЧИКА ДАВЛЕНИЯ С МОДУЛЕМ ARDUINO.
#include // Подключаем стандартную библиотеку
LiquidCrystal
LiquidCrystal lcd(4, 5, 10, 11, 12, 13); // Инициализируем экран, передаЕм использованные для подключенияконтакты на Arduino
int x; // Вводим переменные и константы
int h = 600;
int pin1 = 1;
int pin2 = 2;
float y;
#define z" mm Hg*10"
#define t"Value: "
void setup(){
pinMode(pin1,INPUT); // Устанавливаем режим работы в режим входа
pinMode(pin2,INPUT);
lcd.begin(16,2); // Устанавливаем размер (количество столбцов и строк) экрана
LiquidCrystal lcd(4, 5, 10, 11, 12, 13); // Инициализируем экран, передаЕм использованные для подключенияконтакты на Arduino
int x; // Вводим переменные и константы
int h = 600;
int pin1 = 1;
int pin2 = 2;
float y;
#define z" mm Hg*10"
#define t"Value: "
void setup(){
pinMode(pin1,INPUT); // Устанавливаем режим работы в режим входа
pinMode(pin2,INPUT);
lcd.begin(16,2); // Устанавливаем размер (количество столбцов и строк) экрана

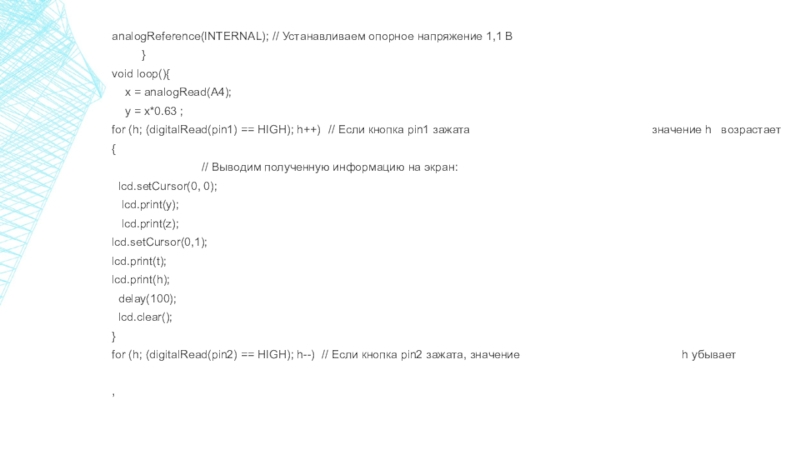

Слайд 8analogReference(INTERNAL); // Устанавливаем опорное напряжение 1,1 В
}
void loop(){
x
= analogRead(A4);
y = x*0.63 ;
for (h; (digitalRead(pin1) == HIGH); h++) // Если кнопка pin1 зажата значение h возрастает
{
// Выводим полученную информацию на экран:
lcd.setCursor(0, 0);
lcd.print(y);
lcd.print(z);
lcd.setCursor(0,1);
lcd.print(t);
lcd.print(h);
delay(100);
lcd.clear();
}
for (h; (digitalRead(pin2) == HIGH); h--) // Если кнопка pin2 зажата, значение h убывает
,
y = x*0.63 ;
for (h; (digitalRead(pin1) == HIGH); h++) // Если кнопка pin1 зажата значение h возрастает
{
// Выводим полученную информацию на экран:
lcd.setCursor(0, 0);
lcd.print(y);
lcd.print(z);
lcd.setCursor(0,1);
lcd.print(t);
lcd.print(h);
delay(100);
lcd.clear();
}
for (h; (digitalRead(pin2) == HIGH); h--) // Если кнопка pin2 зажата, значение h убывает
,

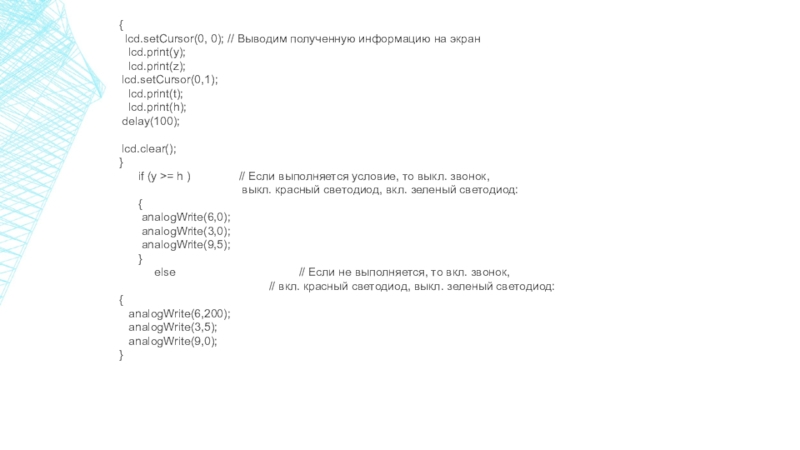

Слайд 9{
lcd.setCursor(0, 0); // Выводим полученную информацию на экран
lcd.print(y);
lcd.print(z);
lcd.setCursor(0,1);
lcd.print(t);
lcd.print(h);
delay(100);
lcd.clear();
}
if (y >= h ) // Если выполняется условие, то выкл. звонок,
выкл. красный светодиод, вкл. зеленый светодиод:
{
analogWrite(6,0);
analogWrite(3,0);
analogWrite(9,5);
}
else // Если не выполняется, то вкл. звонок,
// вкл. красный светодиод, выкл. зеленый светодиод:
{
analogWrite(6,200);
analogWrite(3,5);
analogWrite(9,0);
}
delay(100);
lcd.clear();
}
if (y >= h ) // Если выполняется условие, то выкл. звонок,
выкл. красный светодиод, вкл. зеленый светодиод:
{
analogWrite(6,0);
analogWrite(3,0);
analogWrite(9,5);
}
else // Если не выполняется, то вкл. звонок,
// вкл. красный светодиод, выкл. зеленый светодиод:
{
analogWrite(6,200);
analogWrite(3,5);
analogWrite(9,0);
}

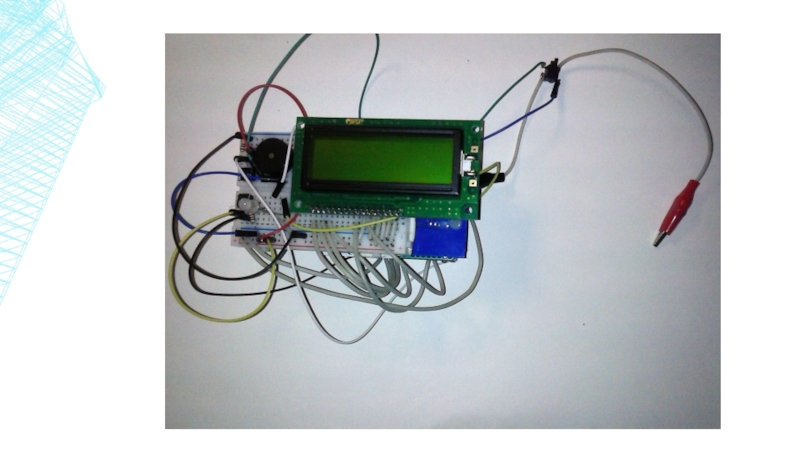

Слайд 12ВЫВОД:
Таким образом, гипотеза исследования подтвердилась, цель и задачи исследования выполнены. Разработанная
модель данной системы может служить основой для промышленного производства
