Проектное задание «Физика в профессии сварщика» выполнил студент группы С-17 Амельченков Дмитрий

Слайд 1

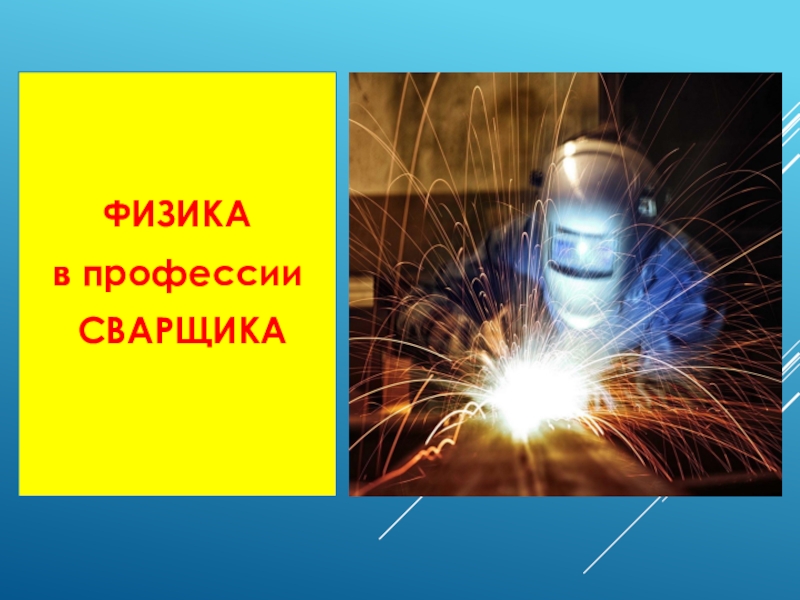

ФИЗИКА
в профессии
СВАРЩИКА


ФИЗИКА в профессии СВАРЩИКА

Слайд 2

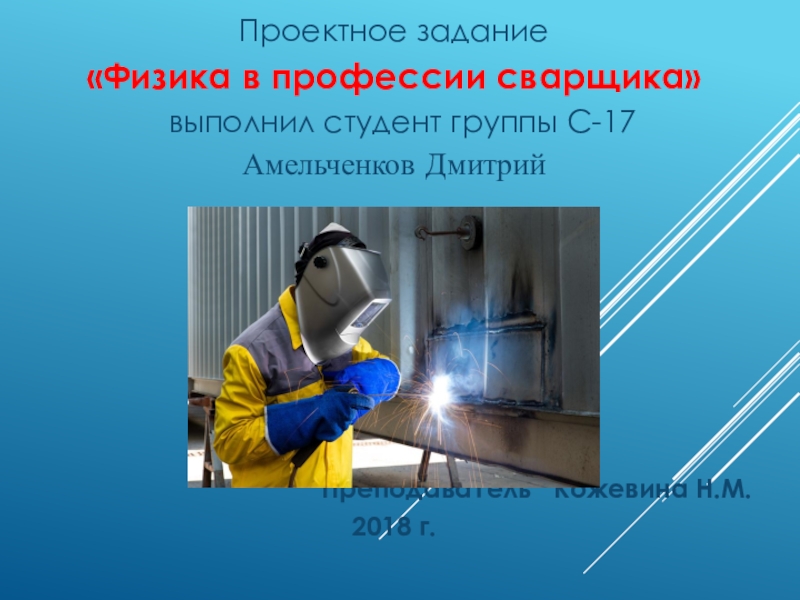

Проектное задание
«Физика в профессии сварщика»
выполнил студент группы С-17
Амельченков

Дмитрий









Преподаватель Кожевина Н.М.
2018 г.
Проектное задание «Физика в профессии сварщика» выполнил студент группы С-17 Амельченков Дмитрий

Слайд 3
Цель проекта: использовать понятия и законы физики для объяснения процессов, встречающихся в

профессиональной деятельности сварщика.
Цель проекта: использовать понятия и законы физики для объяснения процессов, встречающихся в

Слайд 4

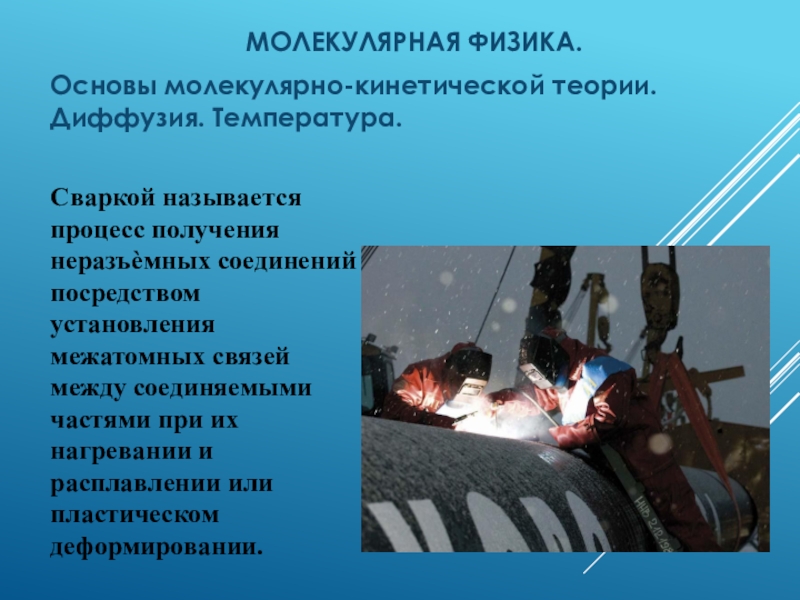

МОЛЕКУЛЯРНАЯ ФИЗИКА.
Основы молекулярно-кинетической теории. Диффузия. Температура.


Сваркой называется процесс получения неразъѐмных соединений посредством установления межатомных связей между

соединяемыми частями при их нагревании и расплавлении или пластическом деформировании.
МОЛЕКУЛЯРНАЯ ФИЗИКА. Основы молекулярно-кинетической теории. Диффузия. Температура.Сваркой называется процесс получения неразъѐмных соединений

Слайд 5


Расплавленный дугой жидкий металл детали, электрода или присадочного прутка смешивается, образуя

общую ванночку. При ее охлаждении металл затвердевает, и укрепляются его металлические связи.
Расплавленный дугой жидкий металл детали, электрода или присадочного прутка смешивается, образуя общую

Слайд 6Для сварки используют три вида энергии: 1. термическую (сварка плавлением) 2. термомеханическую (плавлением и

давлением) 3. механическую (давлением).

Классификация сварки по физическому признаку.

Для сварки используют три вида энергии:  1. термическую (сварка плавлением) 2. термомеханическую (плавлением и давлением) 3.

Слайд 7
Например, к термомеханическому классу относят
все виды контактной, диффузионной, кузнечной сварки.

Например, к термомеханическому классу относят все виды контактной, диффузионной, кузнечной сварки.

Слайд 8

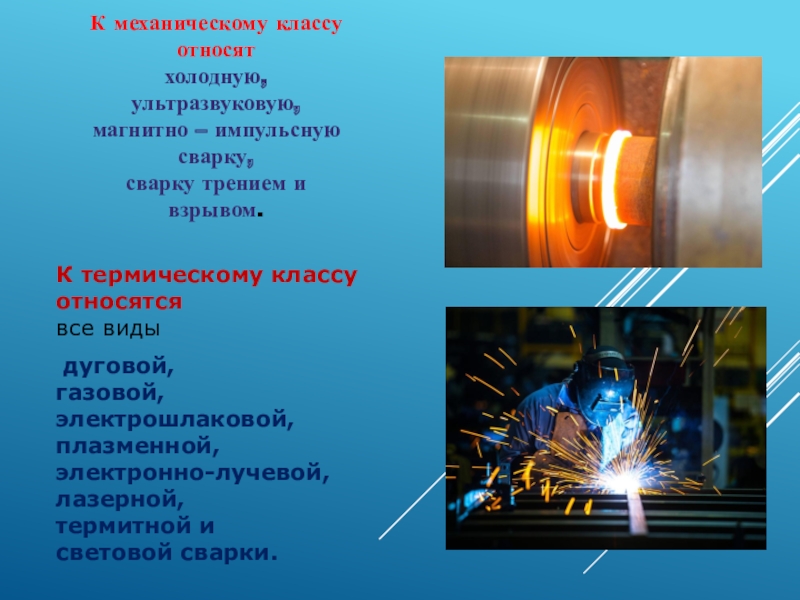

К термическому классу относятся все виды
дуговой, газовой, электрошлаковой, плазменной, электронно-лучевой, лазерной, термитной и световой сварки.
К механическому классу относят холодную, ультразвуковую, магнитно –

импульсную сварку, сварку трением и взрывом.
К термическому классу относятся все виды дуговой, газовой, электрошлаковой, плазменной, электронно-лучевой, лазерной,

Слайд 9
ДАВЛЕНИЕ, ОБЪЕМ, ТЕМПЕРАТУРА
Контактная сварка – сварка с применением давления, при которой используется тепло,

выделяющееся в контакте свариваемых частей при прохождении электрического тока.
ДАВЛЕНИЕ, ОБЪЕМ, ТЕМПЕРАТУРАКонтактная сварка – сварка с применением давления, при которой используется

Слайд 10
Для сварки кислород поставляется
в газообразном виде в баллонах объемом 40

дм3, содержащих 6 м3 кислорода при давлении 15 МПа Температура ацетиленового пламени 3100 – 3200 С, пропано-кислородного 2600 – 3750 С,
водородно-кислородного 2400 – 2600 С.
Температура при сварке угольным электродом:


Для сварки кислород поставляется в газообразном виде в баллонах объемом 40 дм3,

Слайд 11

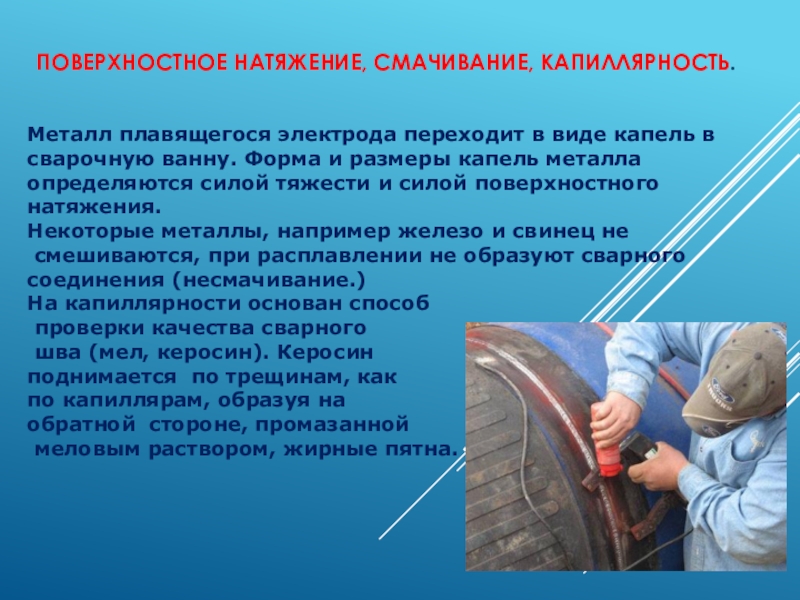

ПОВЕРХНОСТНОЕ НАТЯЖЕНИЕ, СМАЧИВАНИЕ, КАПИЛЛЯРНОСТЬ.
Металл плавящегося электрода переходит в виде капель в

сварочную ванну. Форма и размеры капель металла определяются силой тяжести и силой поверхностного
натяжения. Некоторые металлы, например железо и свинец не
смешиваются, при расплавлении не образуют сварного соединения (несмачивание.) На капиллярности основан способ
проверки качества сварного
шва (мел, керосин). Керосин
поднимается по трещинам, как по капиллярам, образуя на
обратной стороне, промазанной
меловым раствором, жирные пятна.
ПОВЕРХНОСТНОЕ НАТЯЖЕНИЕ, СМАЧИВАНИЕ, КАПИЛЛЯРНОСТЬ.Металл плавящегося электрода переходит в виде капель в сварочную

Слайд 12
СОЗДАНИЕ МАТЕРИАЛОВ С ЗАДАННЫМИ СВОЙСТВАМИ.
КРИСТАЛЛИЗАЦИЯ, ПЛАВЛЕНИЕ.

Дуговая сварка плавлением является своеобразным металлургическим

процессом, протекающим в небольшом объеме
сварочной ванны в течении 15с,
после чего металл кристаллизуется.








СОЗДАНИЕ МАТЕРИАЛОВ С ЗАДАННЫМИ СВОЙСТВАМИ. КРИСТАЛЛИЗАЦИЯ, ПЛАВЛЕНИЕ. Дуговая сварка плавлением является своеобразным

Слайд 13

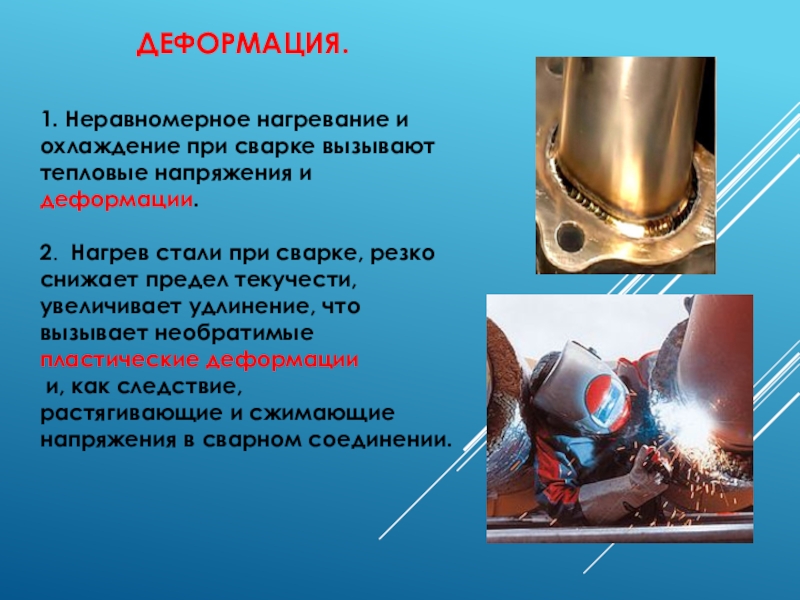

ДЕФОРМАЦИЯ.

1. Неравномерное нагревание и охлаждение при

сварке вызывают тепловые напряжения и деформации.
2. Нагрев стали при сварке, резко снижает предел текучести, увеличивает удлинение, что вызывает необратимые
пластические деформации
и, как следствие, растягивающие и сжимающие напряжения в сварном соединении.

ДЕФОРМАЦИЯ.1. Неравномерное нагревание и охлаждение при

Слайд 14
Необходимо учитывать влажность воздуха при хранении электродов.
Неплавящиеся электроды – вольфрамовая проволока (4500 С

– температура плавления).

Полная тепловая мощность дуги – количество теплоты, выделяемое дугой в единицу времени (Дж/с).

Необходимо учитывать влажность воздуха при хранении электродов.Неплавящиеся электроды – вольфрамовая проволока (4500

Слайд 15
ЭЛЕКТРОДИНАМИКА.
Основным рабочим инструментом электросварщика является электрододержатель, рукоятка которого покрыта электро – и теплоизоляционными материалами.
Электропроводность повышается за счет нагревания. При сварке

на постоянном токе источниками питания служат сварочные преобразователи, На переменном токе – сварочные трансформаторы.
ЭЛЕКТРОДИНАМИКА.Основным рабочим инструментом электросварщика является электрододержатель, рукоятка которого покрыта электро – и

Слайд 16

ПРОВОДНИКИ ЭЛЕКТРИЧЕСКОГО ТОКА. СОПРОТИВЛЕНИЕ.


Гибкий медный кабель используют на напряжение до 220В, длина

кабеля до 40м. При более длинном кабеле ухудшается процесс сварки.


ПРОВОДНИКИ ЭЛЕКТРИЧЕСКОГО ТОКА. СОПРОТИВЛЕНИЕ.Гибкий медный кабель используют на напряжение до 220В,

Слайд 17Отклонение дуги под действием электромагнитных сил называется магнитным дутьем.
МАГНИТНОЕ ПОЛЕ.
ФЕРРОМАГНЕТИКИ.
СИЛА

АМПЕРА.
Отклонение дуги под действием электромагнитных сил называется магнитным дутьем.  МАГНИТНОЕ ПОЛЕ. ФЕРРОМАГНЕТИКИ. СИЛА АМПЕРА.

Слайд 18 МАГНИТНАЯ ДЕФЕКТОСКОПИЯ – МЕТОД ПРОВЕРКИ КАЧЕСТВА СВАРНОГО ШВА.




МАГНИТОПОРОШКОВЫЙ
МЕТОД

МАГНИТОГРАФИЧЕСКИЙ
МЕТОД
МАГНИТНАЯ ДЕФЕКТОСКОПИЯ – МЕТОД ПРОВЕРКИ КАЧЕСТВА СВАРНОГО ШВА.

Слайд 19
СВАРКА В ВАКУУМЕ
Простейший способ применения вакуума состоит в том, что полость сварочной камеры скачивается до давления ~


0,005 мм рт. ст.,
после чего камера заполняется аргоном под давлением
1 атм.
СВАРКА В ВАКУУМЕПростейший способ применения вакуума состоит в том, что полость сварочной

Слайд 20
ЛАЗЕРНАЯ СВАРКА. ИЗЛУЧЕНИЕ.

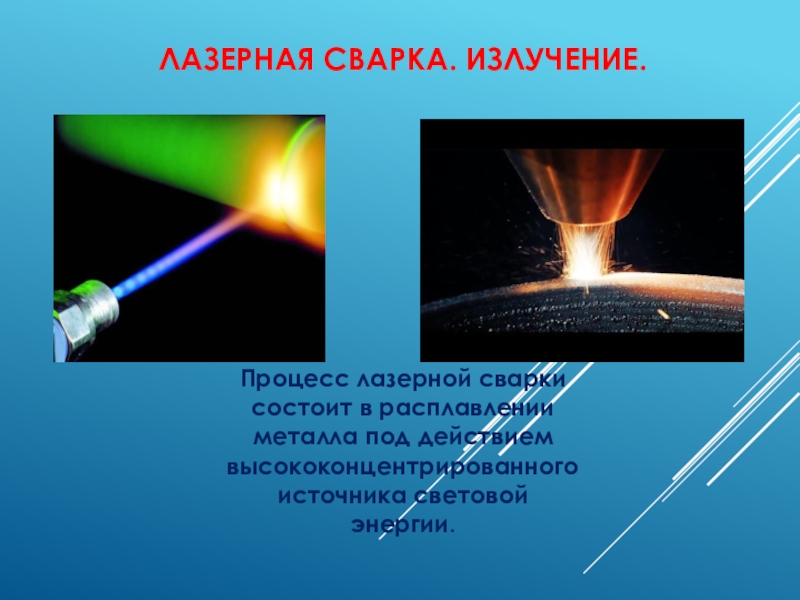

Процесс лазерной сварки состоит в расплавлении металла под действием высококонцентрированного
источника световой энергии.

ЛАЗЕРНАЯ СВАРКА. ИЗЛУЧЕНИЕ.Процесс лазерной сварки состоит в расплавлении металла под действием

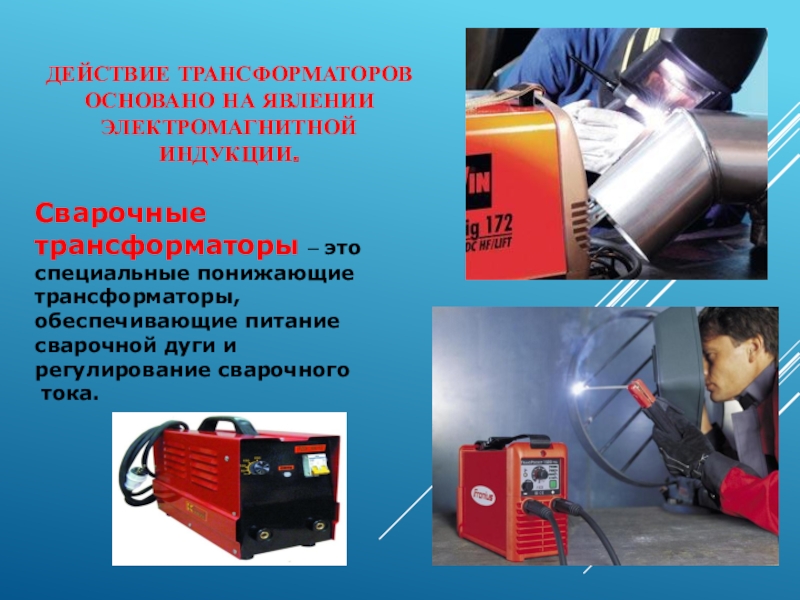

Слайд 21 Действие трансформаторов основано на явлении электромагнитной индукции.
Сварочные трансформаторы – это специальные

понижающие трансформаторы, обеспечивающие питание сварочной дуги и
регулирование сварочного
тока.

Слайд 22 СВАРОЧНЫй ГЕНЕРАТОР.
Сварочные генераторы - специальные генераторы постоянного тока, внешняя характеристика которых позволяет получать устойчивое горение дуги, что достигается изменением магнитного потока генератора в зависимости от сварочного тока.


СВАРОЧНЫй ГЕНЕРАТОР.     Сварочные генераторы - специальные генераторы постоянного тока, внешняя характеристика

Слайд 23
УЛЬТРАЗВУК.
Ультразвуковая
дефектоскопия




Ультразвуковая
сварка

УЛЬТРАЗВУК.Ультразвуковая   дефектоскопияУльтразвуковая   сварка

Слайд 24 УЛЬТРАФИОЛЕТОВОЕ ИЗЛУЧЕНИЕ.

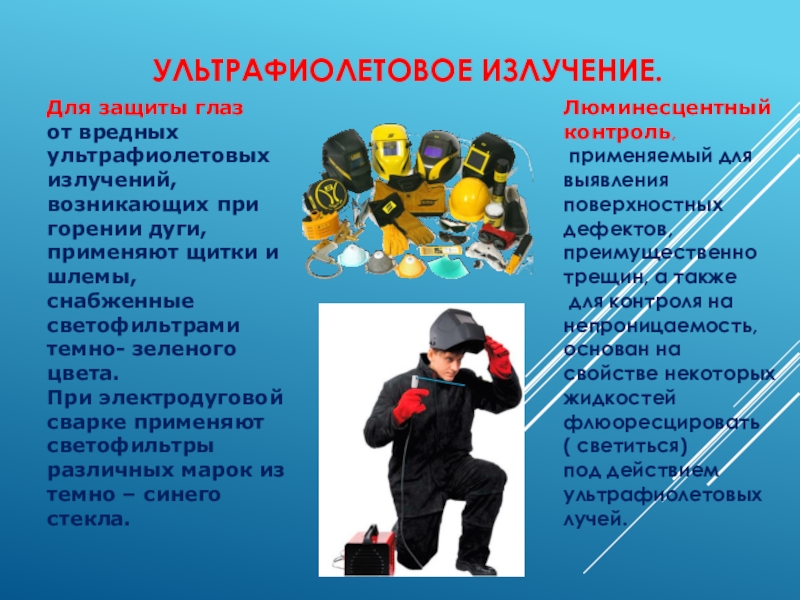

Для защиты глаз


от вредных ультрафиолетовых излучений, возникающих при горении дуги, применяют щитки и шлемы, снабженные светофильтрами темно- зеленого цвета. При электродуговой сварке применяют светофильтры различных марок из темно – синего стекла.

Люминесцентный контроль,
применяемый для выявления поверхностных дефектов, преимущественно трещин, а также
для контроля на непроницаемость, основан на свойстве некоторых жидкостей флюоресцировать
( светиться)
под действием ультрафиолетовых лучей.

УЛЬТРАФИОЛЕТОВОЕ ИЗЛУЧЕНИЕ.Для защиты глаз

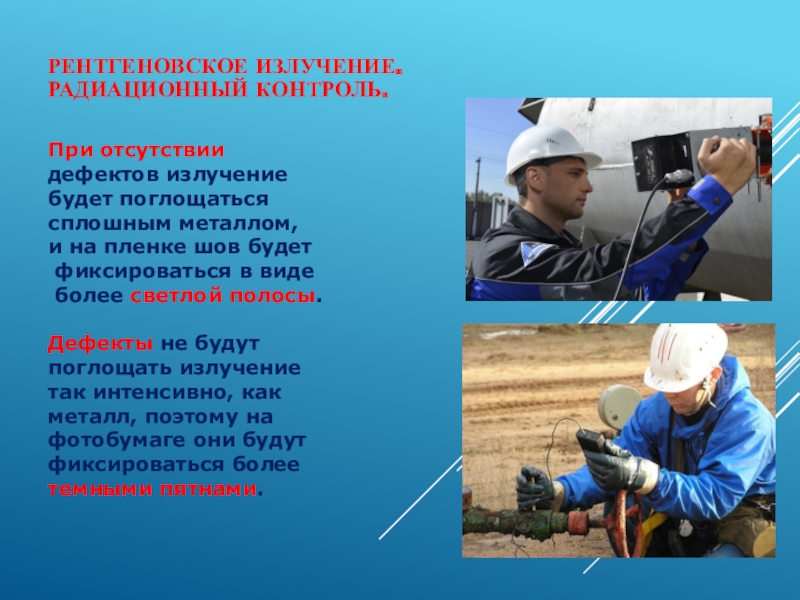

Слайд 25 РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ.

РАДИАЦИОННЫЙ КОНТРОЛЬ.
При отсутствии дефектов излучение будет поглощаться сплошным металлом,
и на пленке шов

будет
фиксироваться в виде
более светлой полосы.
Дефекты не будут поглощать излучение так интенсивно, как металл, поэтому на фотобумаге они будут фиксироваться более темными пятнами.
РЕНТГЕНОВСКОЕ ИЗЛУЧЕНИЕ. РАДИАЦИОННЫЙ КОНТРОЛЬ. При отсутствии дефектов излучение будет поглощаться сплошным металлом,

Слайд 26 ГАММА-ИЗЛУЧЕНИЕ

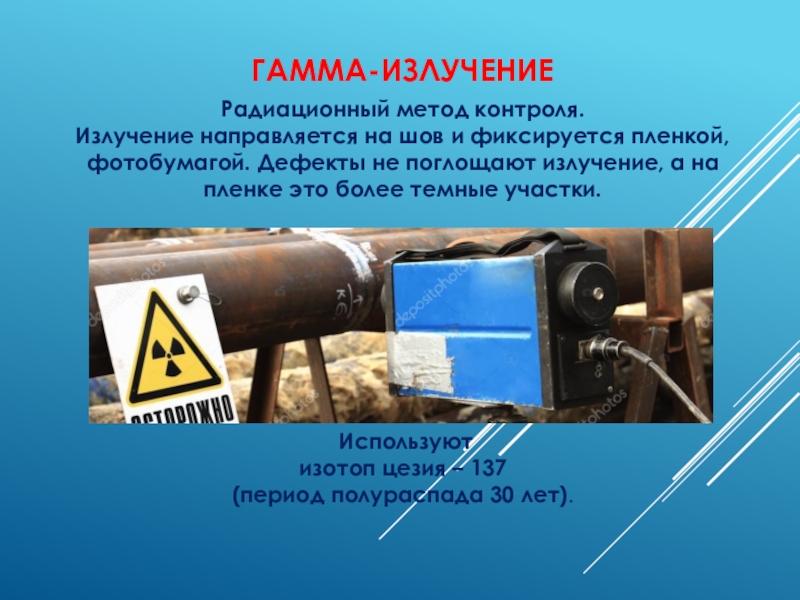

Радиационный метод контроля. Излучение направляется на шов и фиксируется пленкой, фотобумагой. Дефекты

не поглощают излучение, а на пленке это более темные участки.







Используют изотоп цезия – 137
(период полураспада 30 лет).
ГАММА-ИЗЛУЧЕНИЕ Радиационный метод контроля. Излучение направляется на шов и фиксируется пленкой, фотобумагой.

Слайд 27 СПЕКТРЫ. СПЕКТРАЛЬНЫЙ АНАЛИЗ И ЕГО ПРИМЕНЕНИЕ.




Раскаленные пары металла дают линейчатые спектры,

это фиксирует прибор стилоскоп.
СПЕКТРЫ. СПЕКТРАЛЬНЫЙ АНАЛИЗ И ЕГО ПРИМЕНЕНИЕ. Раскаленные пары металла

Слайд 28 вывод. Сварщику необходимы прочные знания по физике и практические навыки работы

с оборудованием. Профессия сварщика – незаменима На стройке, при изготовлении трубопроводов, цистерн, Вагонов, котлов высокого давления, мостовых кранов, на машиностроительных заводах и в коммунальном хозяйстве. Сегодня диапазоны применения сварочных технологий простираются от подводной до космической сварки!.



вывод.  Сварщику необходимы прочные знания по физике и практические навыки работы с оборудованием. Профессия сварщика

Слайд 29

Славные парни в брезентовых робах, Сила, богатство

и гордость страны,
Опыт и ум, мастерство высшей пробы, Сварщиков руки повсюду нужны.
Славные парни в брезентовых    робах, Сила, богатство

Слайд 30

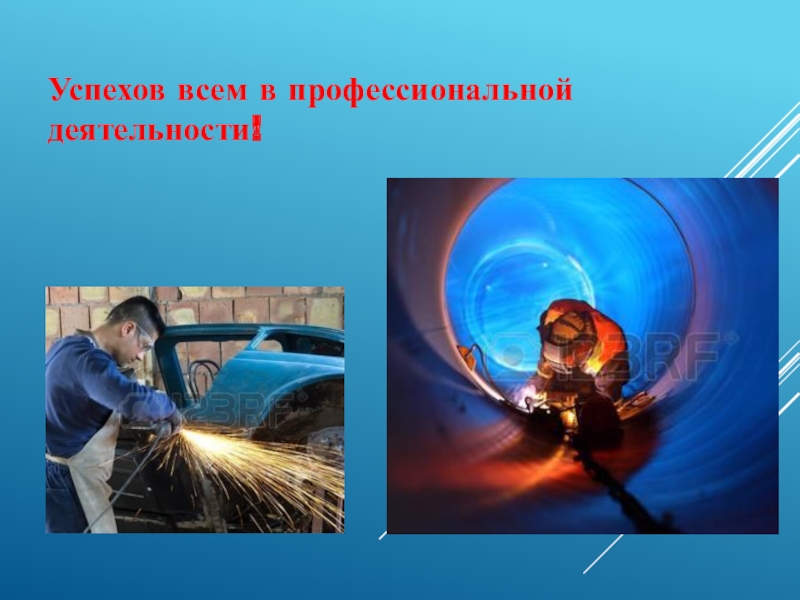

Успехов всем в профессиональной деятельности!


Успехов всем в профессиональной деятельности!

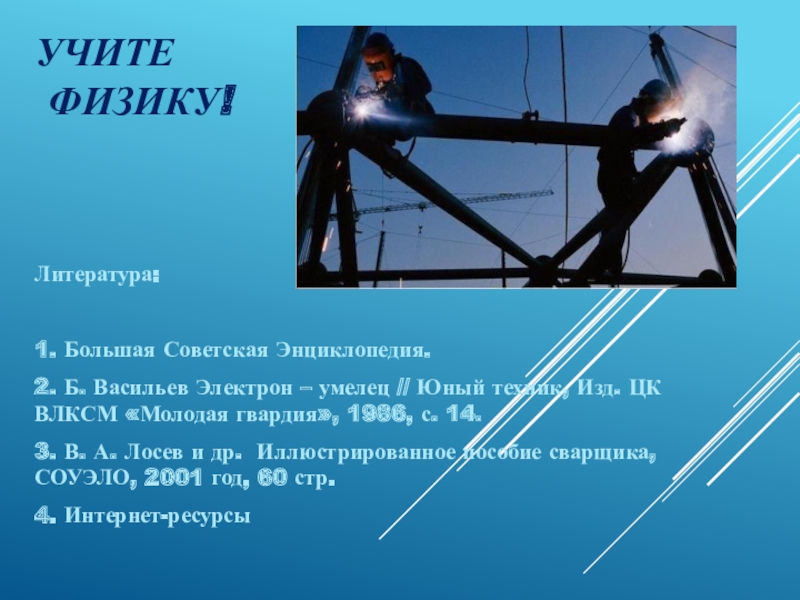

Слайд 31 УЧИТЕ ФИЗИКУ!
Литература:

1. Большая Советская Энциклопедия.
2. Б.

Васильев Электрон – умелец // Юный техник, Изд. ЦК ВЛКСМ «Молодая гвардия», 1986, с. 14.
3. В. А. Лосев и др. Иллюстрированное пособие сварщика, СОУЭЛО, 2001 год, 60 стр.
4. Интернет-ресурсы


УЧИТЕ   ФИЗИКУ!Литература:1. Большая Советская Энциклопедия.2.

Слайд 32Спасибо за внимание!


Спасибо  за внимание!
