Презентация, доклад Электромагнитные колебания и волны на примере разбора задач ЕГЭ

Гимназия №2

Тема урока: «Решение задач по теме:
«Электромагнитные колебания и
волны» на примере разбора задач ЕГЭ.

Выполнила:
учитель физики
Демашова
Людмила Антоньевна

Г. Клин, Московская область
2014

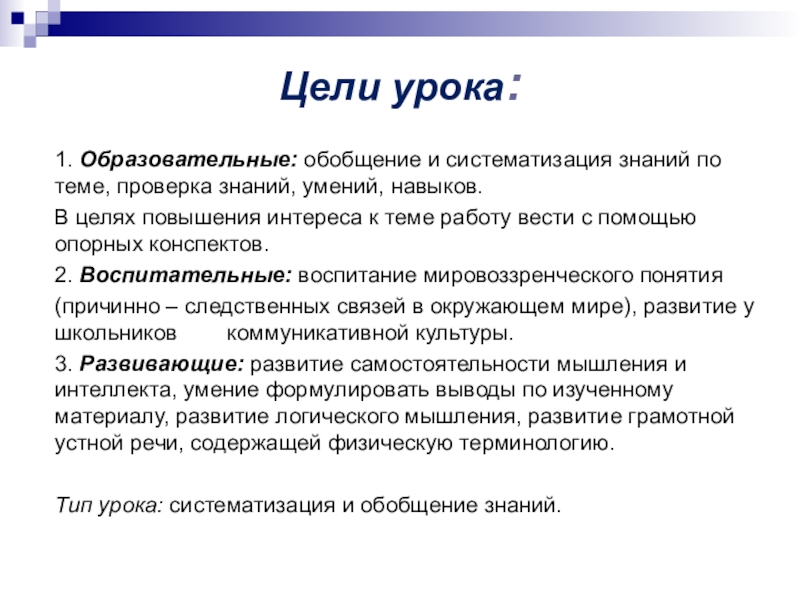

умений, навыков.
В целях повышения интереса к теме работу вести с помощью опорных конспектов.
2. Воспитательные: воспитание мировоззренческого понятия
(причинно – следственных связей в окружающем мире), развитие у школьников коммуникативной культуры.
3. Развивающие: развитие самостоятельности мышления и интеллекта, умение формулировать выводы по изученному материалу, развитие логического мышления, развитие грамотной устной речи, содержащей физическую терминологию.

Тип урока: систематизация и обобщение знаний.

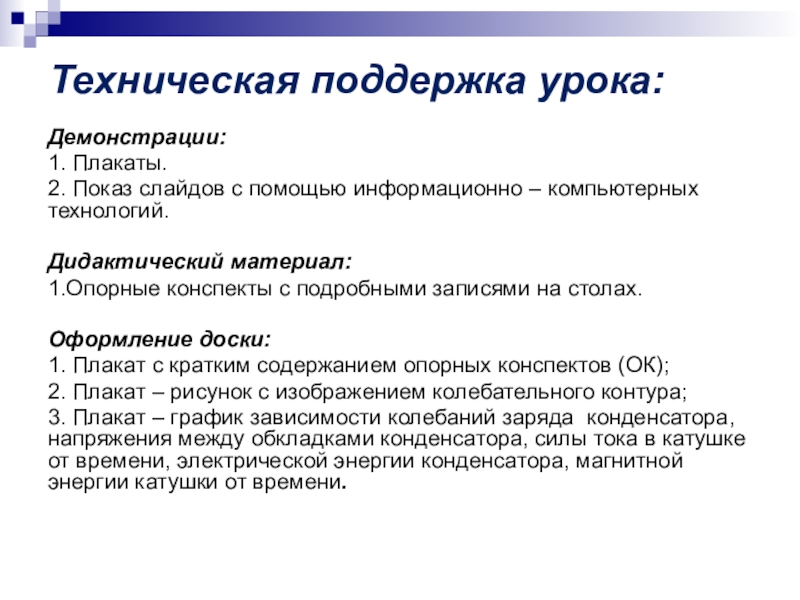

компьютерных технологий.

Дидактический материал:
1.Опорные конспекты с подробными записями на столах.

Оформление доски:
1. Плакат с кратким содержанием опорных конспектов (ОК);
2. Плакат – рисунок с изображением колебательного контура;

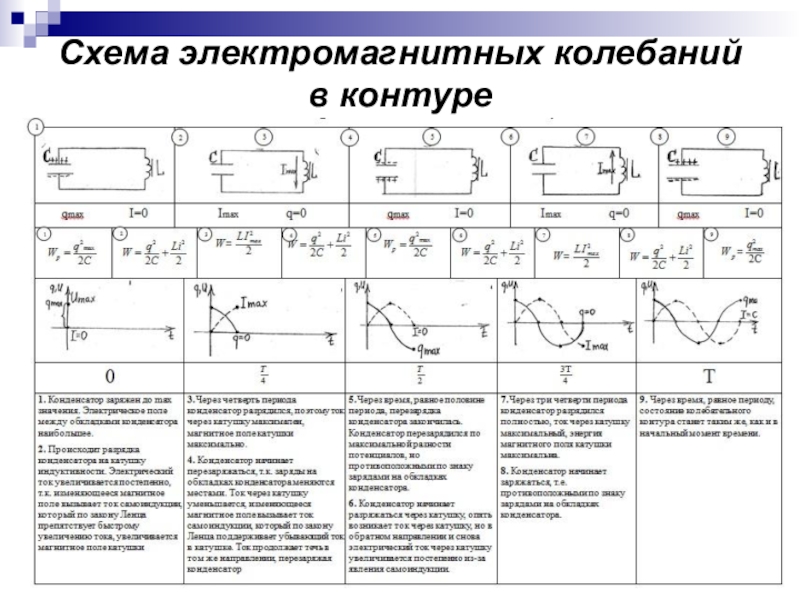

3. Плакат – график зависимости колебаний заряда конденсатора, напряжения между обкладками конденсатора, силы тока в катушке от времени, электрической энергии конденсатора, магнитной энергии катушки от времени.

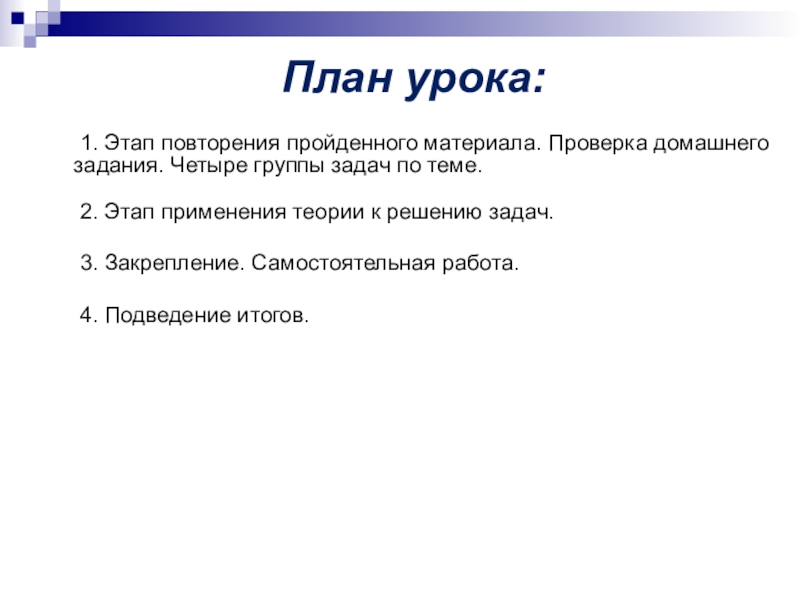

группы задач по теме.

2. Этап применения теории к решению задач.

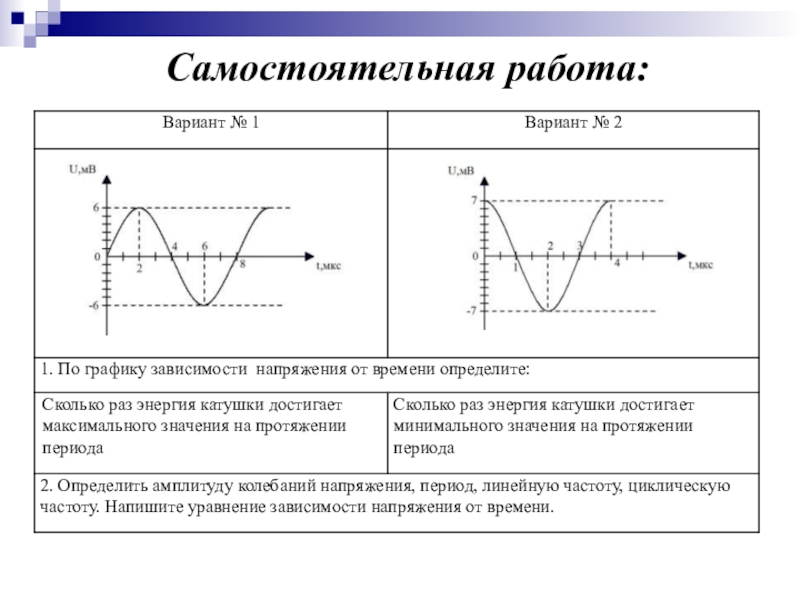

3. Закрепление. Самостоятельная работа.

4. Подведение итогов.

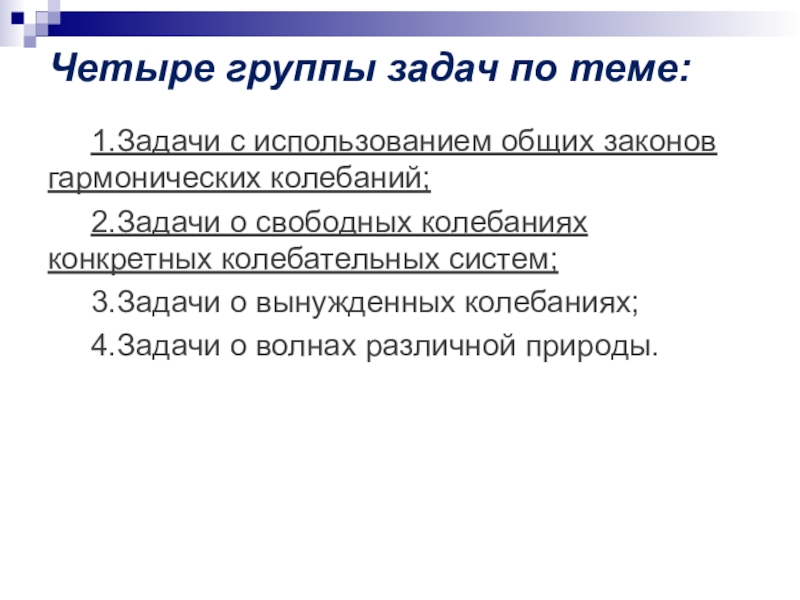

законов гармонических колебаний;
2.Задачи о свободных колебаниях конкретных колебательных систем;
3.Задачи о вынужденных колебаниях;
4.Задачи о волнах различной природы.

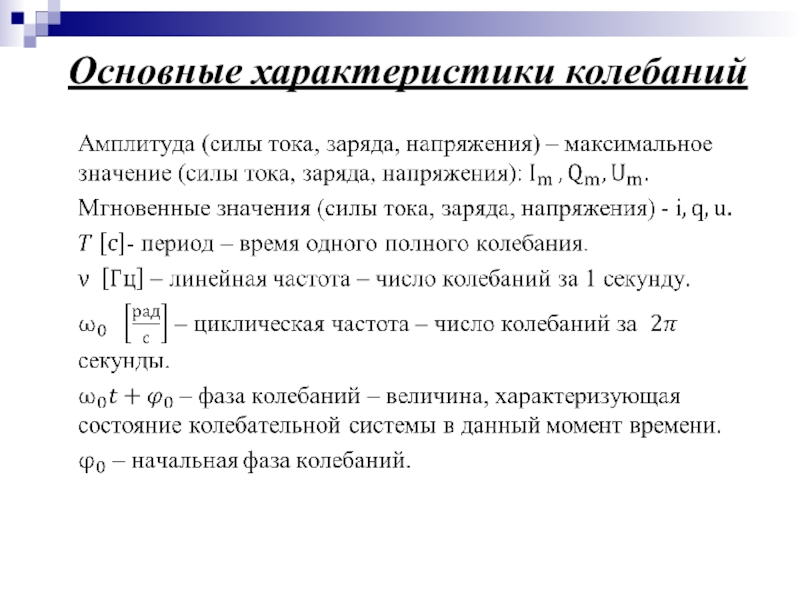

тока и напряжения.

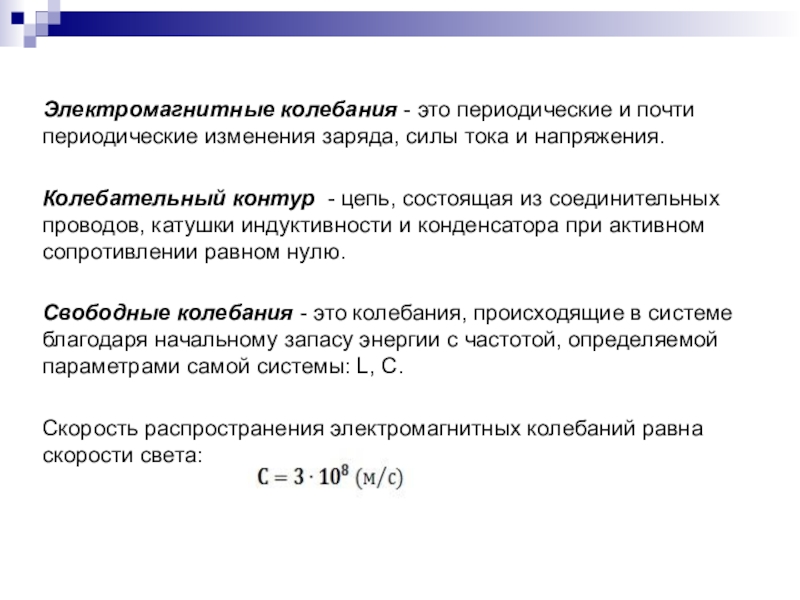

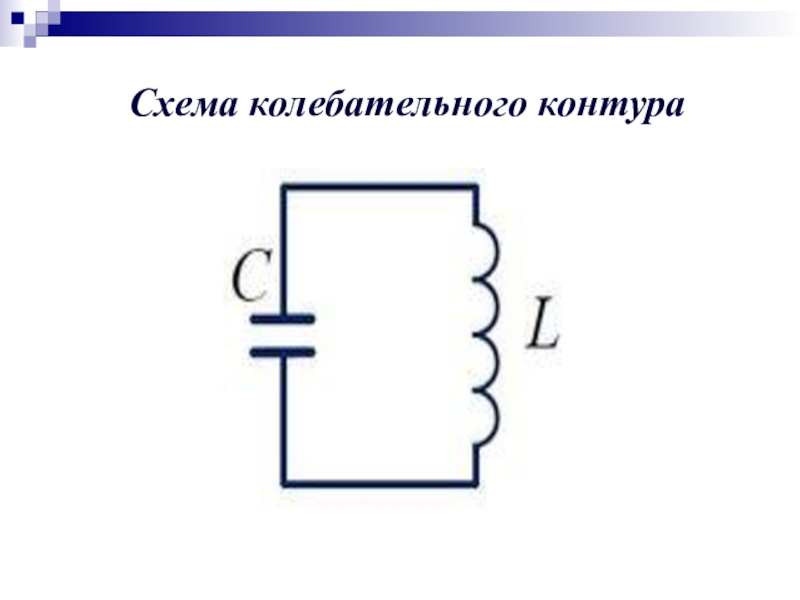

Колебательный контур - цепь, состоящая из соединительных проводов, катушки индуктивности и конденсатора при активном сопротивлении равном нулю.

Свободные колебания - это колебания, происходящие в системе благодаря начальному запасу энергии с частотой, определяемой параметрами самой системы: L, C.

Скорость распространения электромагнитных колебаний равна скорости света:

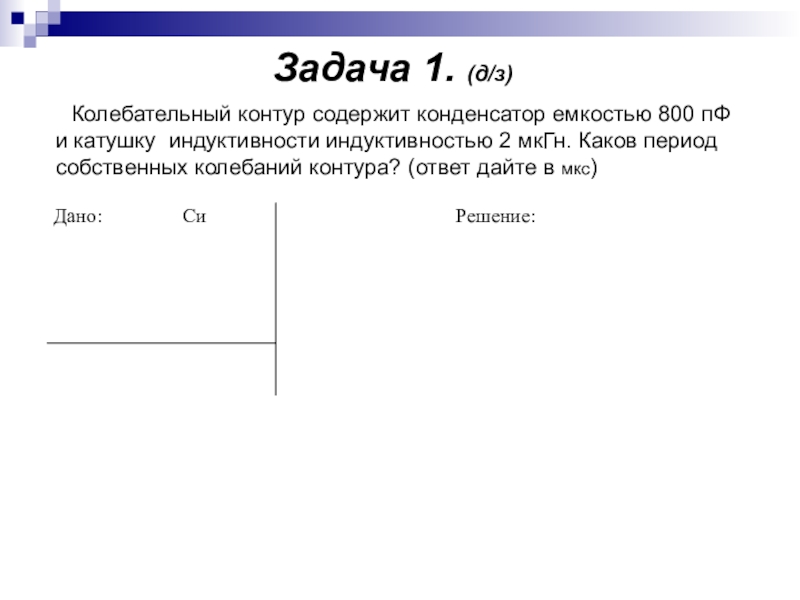

индуктивности индуктивностью 2 мкГн. Каков период собственных колебаний контура? (ответ дайте в мкс)

катушки индуктивности индуктивностью L. Как изменится период свободных электромагнитных колебаний в этом контуре, если электроемкость конденсатора и индуктивность катушки увеличить в 3р.

100 мА. Какова амплитуда напряжения на конденсаторе колебательного контура, если емкость этого конденсатора 1 мкФ, а индуктивность катушки 1 Гн? Активным сопротивлением пренебречь.

Wlmax=

Wcmax=

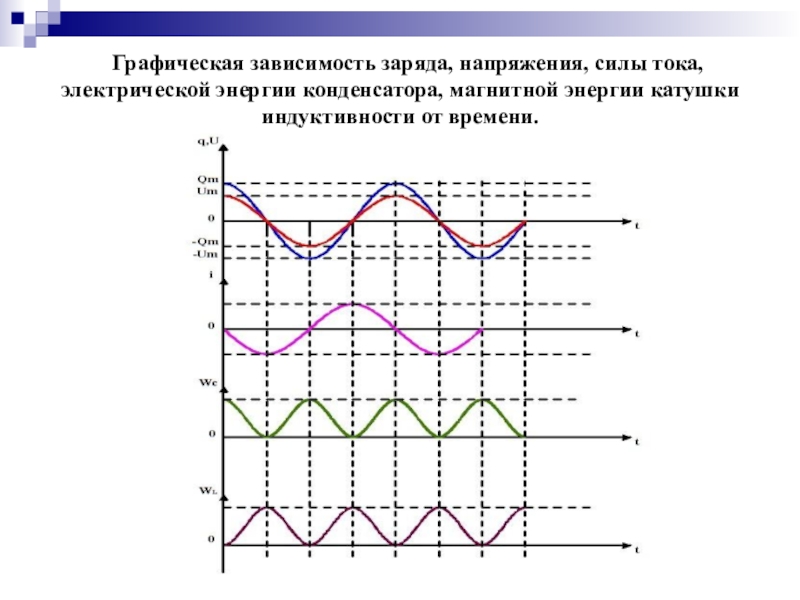

Графическая зависимость заряда, напряжения, силы тока, электрической энергии конденсатора, магнитной энергии катушки индуктивности от времени.

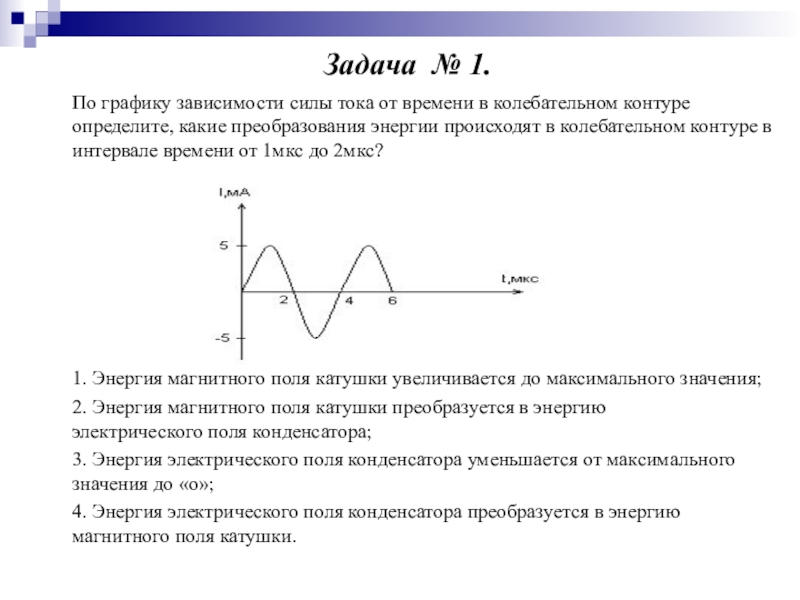

какие преобразования энергии происходят в колебательном контуре в интервале времени от 1мкс до 2мкс?








1. Энергия магнитного поля катушки увеличивается до максимального значения;
2. Энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора;
3. Энергия электрического поля конденсатора уменьшается от максимального значения до «о»;
4. Энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки.

Задача № 1.

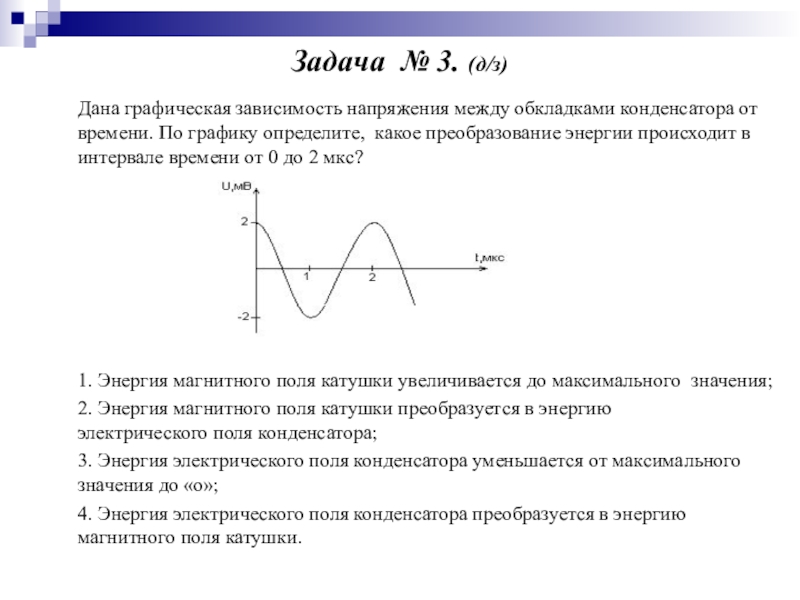

времени. По графику определите, какое преобразование энергии происходит в интервале времени от 0 до 2 мкс?







1. Энергия магнитного поля катушки увеличивается до максимального значения;
2. Энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора;
3. Энергия электрического поля конденсатора уменьшается от максимального значения до «о»;
4. Энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки.

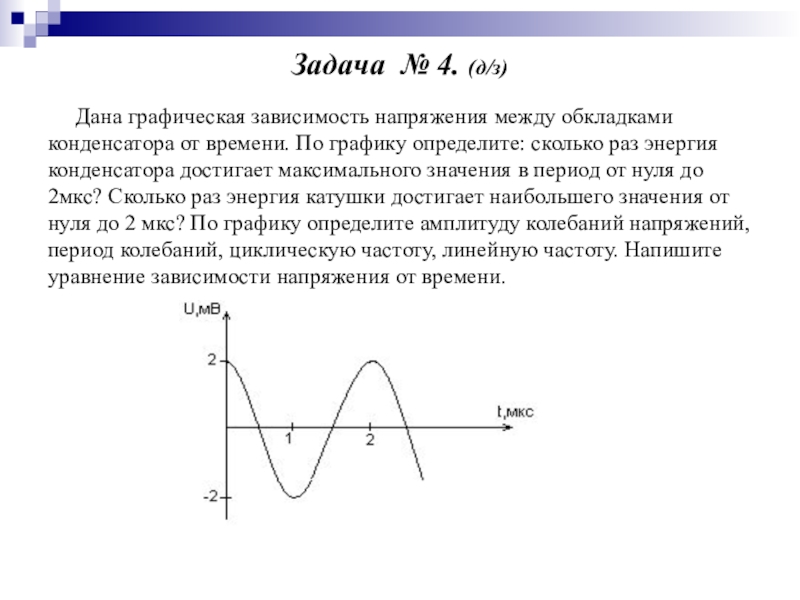

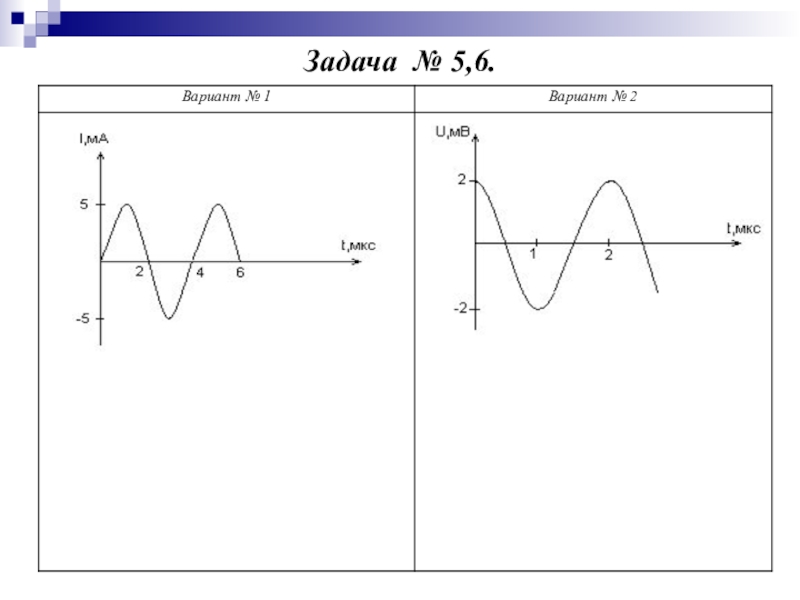

обкладками конденсатора от времени. По графику определите: сколько раз энергия конденсатора достигает максимального значения в период от нуля до 2мкс? Сколько раз энергия катушки достигает наибольшего значения от нуля до 2 мкс? По графику определите амплитуду колебаний напряжений, период колебаний, циклическую частоту, линейную частоту. Напишите уравнение зависимости напряжения от времени.

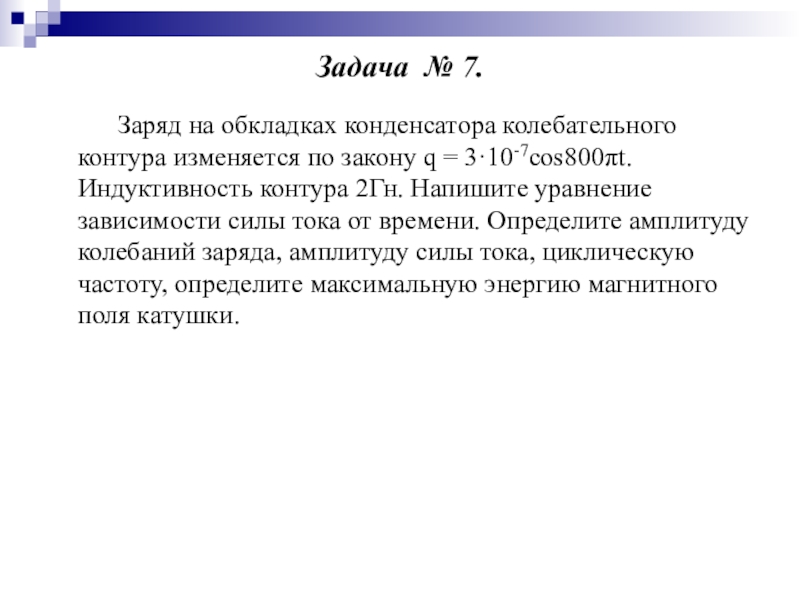

изменяется по закону q = 3·10-7cos800πt. Индуктивность контура 2Гн. Напишите уравнение зависимости силы тока от времени. Определите амплитуду колебаний заряда, амплитуду силы тока, циклическую частоту, определите максимальную энергию магнитного поля катушки.

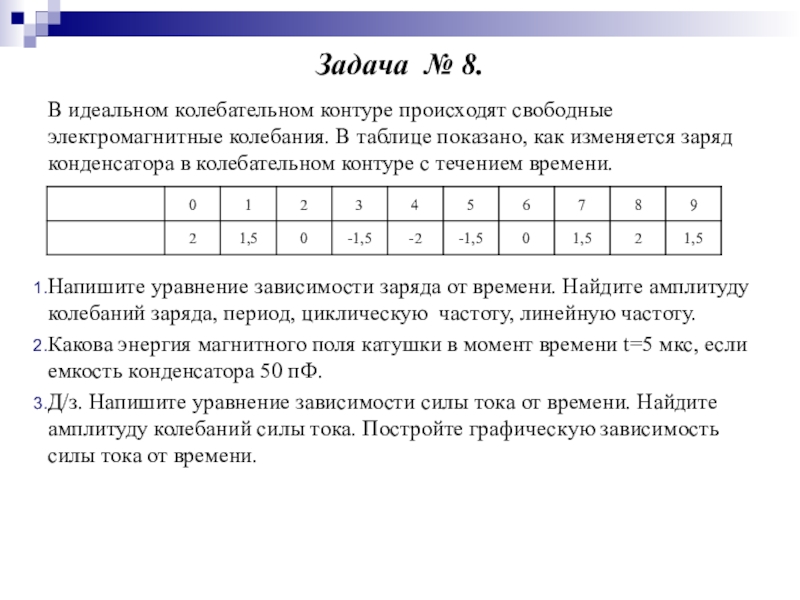

таблице показано, как изменяется заряд конденсатора в колебательном контуре с течением времени.

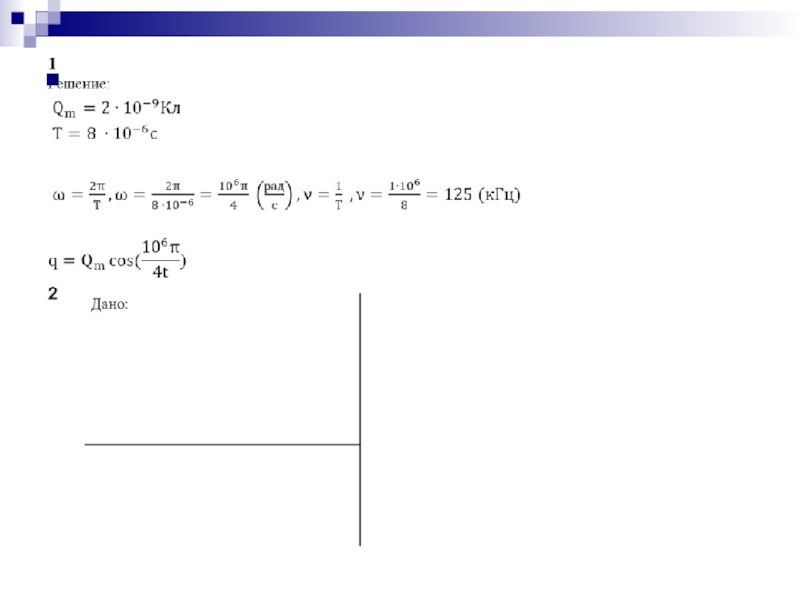

Напишите уравнение зависимости заряда от времени. Найдите амплитуду колебаний заряда, период, циклическую частоту, линейную частоту.
Какова энергия магнитного поля катушки в момент времени t=5 мкс, если емкость конденсатора 50 пФ.
Д/з. Напишите уравнение зависимости силы тока от времени. Найдите амплитуду колебаний силы тока. Постройте графическую зависимость силы тока от времени.
