Цель: повторение основных понятий, законов и формул ЭЛЕКТРИЧЕСКОГО ПОЛЯ в соответствии с кодификатором ЕНТ.Элементы содержания, проверяемые на ЕНТ 2015:Электризация тел Взаимодействие зарядов. Два вида заряда Закон сохранения электрического заряда Закон Кулона Действие электрического

Слайд 1 ЭЛЕКТРИЧЕСКОЕ ПОЛЕ Подготовка к ЕНТ

ЭЛЕКТРИЧЕСКОЕ ПОЛЕ Подготовка к ЕНТ

Слайд 2Цель: повторение основных понятий, законов и формул ЭЛЕКТРИЧЕСКОГО ПОЛЯ в

соответствии с кодификатором ЕНТ.

Элементы содержания, проверяемые на ЕНТ 2015:
Электризация тел
Взаимодействие зарядов. Два вида заряда
Закон сохранения электрического заряда
Закон Кулона
Действие электрического поля на электрические заряды
Напряженность электрического поля
Принцип суперпозиции электрических полей
Потенциальность электростатического поля
Потенциал электрического поля. Разность потенциалов
Проводники в электрическом поле
Диэлектрики в электрическом поле
Электрическая емкость. Конденсатор
Энергия электрического поля конденсатора

Цель: повторение основных понятий, законов и формул ЭЛЕКТРИЧЕСКОГО ПОЛЯ в соответствии с кодификатором ЕНТ.Элементы

Слайд 3Электризация тел
Электрический заряд (q или Q)– это физическая величина, характеризующая свойство

частиц или тел вступать в электромагнитные силовые взаимодействия

По-гречески янтарь – это "электрон". Отсюда и произошло современное слово "электричество" и название наэлектризованные тела.
Существует:
электризации трением;
электризация индукцией;
Любые тела взаимодействуют с наэлектризованными телами и сами электризуются.

Трибоэлектрическая шкала.
При трении двух материалов тот из них, что расположен в ряду выше, заряжается положительно и тем сильнее, чем более разнесены материалы по шкале.

Электризация телЭлектрический заряд (q или Q)– это физическая величина, характеризующая свойство частиц или тел вступать в электромагнитные

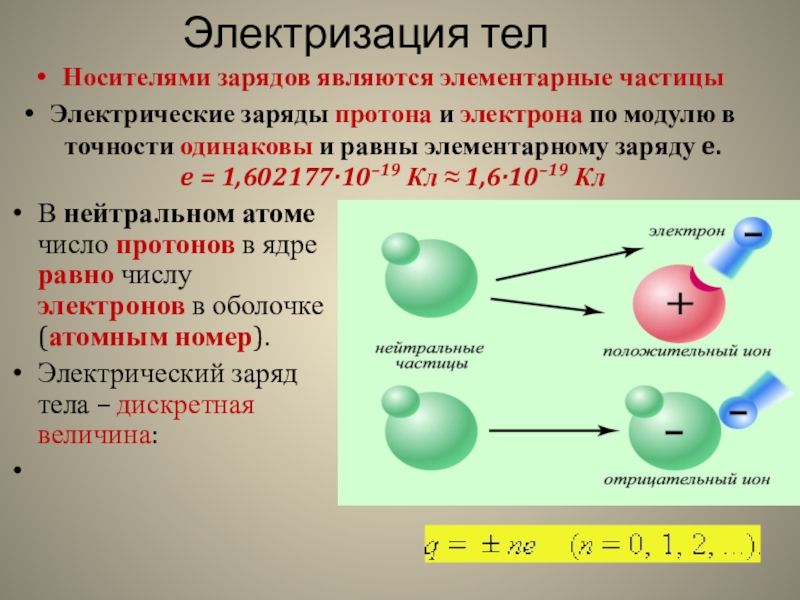

Слайд 4Электризация тел
Носителями зарядов являются элементарные частицы
Электрические заряды протона и электрона по

модулю в точности одинаковы и равны элементарному заряду e. e = 1,602177·10–19 Кл ≈ 1,6·10–19 Кл

В нейтральном атоме число протонов в ядре равно числу электронов в оболочке (атомным номер).
Электрический заряд тела – дискретная величина:


Электризация телНосителями зарядов являются элементарные частицыЭлектрические заряды протона и электрона по модулю в точности одинаковы и равны

Слайд 5Взаимодействие зарядов. Два вида заряда
Электрический заряд (q или Q)– это физическая

величина, характеризующая свойство частиц или тел вступать в электромагнитные силовые взаимодействия

Существует два рода электрических зарядов, условно названных положительными и отрицательными.
Заряды могут передаваться (например, при непосредственном контакте) от одного тела к другому.
Одно и то же тело в разных условиях может иметь разный заряд.
Одноименные заряды отталкиваются, разноименные – притягиваются.
Взаимодействие неподвижных электрических зарядов называют электростатическим или кулоновским взаимодействием

Взаимодействие зарядов. Два вида зарядаЭлектрический заряд (q или Q)– это физическая величина, характеризующая свойство частиц или тел

Слайд 6Закон сохранения электрического заряда - один из фундаментальных законов природы
В

изолированной системе алгебраическая сумма зарядов всех тел остается постоянной:
q1 + q2 + q3 + ... +qn = const
(в замкнутой системе тел не могут наблюдаться процессы рождения или исчезновения зарядов только одного знака)
Закон сохранения электрического заряда - один из фундаментальных законов природы В изолированной системе алгебраическая сумма зарядов всех

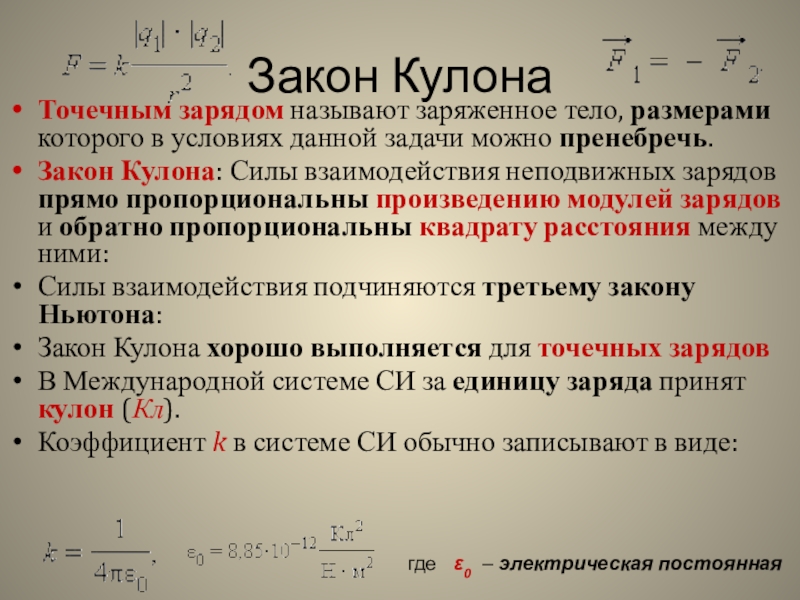

Слайд 7Закон Кулона
Точечным зарядом называют заряженное тело, размерами которого в условиях данной

задачи можно пренебречь.
Закон Кулона: Силы взаимодействия неподвижных зарядов прямо пропорциональны произведению модулей зарядов и обратно пропорциональны квадрату расстояния между ними:
Силы взаимодействия подчиняются третьему закону Ньютона:
Закон Кулона хорошо выполняется для точечных зарядов
В Международной системе СИ за единицу заряда принят кулон (Кл).
Коэффициент k в системе СИ обычно записывают в виде:

где ε0 – электрическая постоянная

Закон КулонаТочечным зарядом называют заряженное тело, размерами которого в условиях данной задачи можно пренебречь.Закон Кулона: Силы взаимодействия

Слайд 8Закон Кулона
Закон Кулона: Силы взаимодействия неподвижных зарядов прямо пропорциональны произведению модулей

зарядов и обратно пропорциональны квадрату расстояния между ними:
Кулоновского взаимодействия подчиняются принципу суперпозиции: Если заряженное тело взаимодействует одновременно с несколькими заряженными телами, то результирующая сила, действующая на данное тело, равна векторной сумме сил, действующих на это тело со стороны всех других заряженных тел.
Закон КулонаЗакон Кулона: Силы взаимодействия неподвижных зарядов прямо пропорциональны произведению модулей зарядов и обратно пропорциональны квадрату

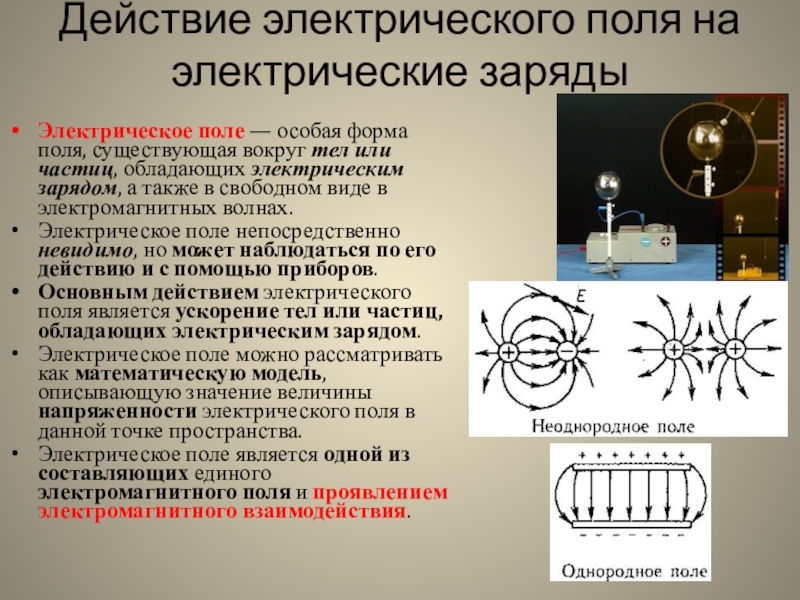

Слайд 9Действие электрического поля на электрические заряды
Электрическое поле — особая форма поля,

существующая вокруг тел или частиц, обладающих электрическим зарядом, а также в свободном виде в электромагнитных волнах.
Электрическое поле непосредственно невидимо, но может наблюдаться по его действию и с помощью приборов.
Основным действием электрического поля является ускорение тел или частиц, обладающих электрическим зарядом.
Электрическое поле можно рассматривать как математическую модель, описывающую значение величины напряженности электрического поля в данной точке пространства.
Электрическое поле является одной из составляющих единого электромагнитного поля и проявлением электромагнитного взаимодействия.

Действие электрического поля на электрические зарядыЭлектрическое поле — особая форма поля, существующая вокруг тел или частиц, обладающих

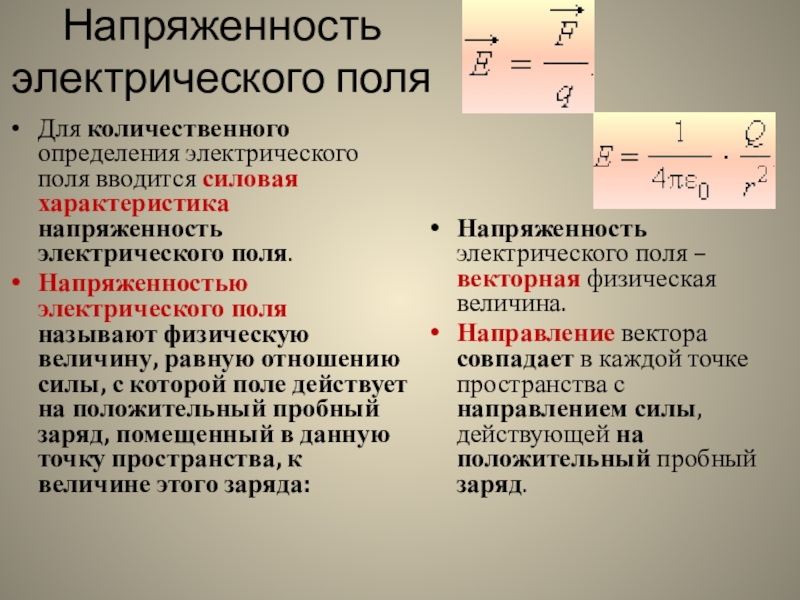

Слайд 10Напряженность электрического поля
Для количественного определения электрического поля вводится силовая характеристика

напряженность электрического поля.
Напряженностью электрического поля называют физическую величину, равную отношению силы, с которой поле действует на положительный пробный заряд, помещенный в данную точку пространства, к величине этого заряда:

Напряженность электрического поля – векторная физическая величина.
Направление вектора совпадает в каждой точке пространства с направлением силы, действующей на положительный пробный заряд.

Напряженность электрического поля Для количественного определения электрического поля вводится силовая характеристика напряженность электрического поля.Напряженностью электрического поля называют

Слайд 11Принцип суперпозиции электрических полей
Принцип суперпозиции: напряженность электрического поля, создаваемого системой

зарядов в данной точке пространства, равна векторной сумме напряженностей электрических полей, создаваемых в той же точке зарядами в отдельности:
Для наглядного представления электрического поля используют силовые линии


Силовые линии электрического поля

Принцип суперпозиции электрических полей Принцип суперпозиции: напряженность электрического поля, создаваемого системой зарядов в данной точке пространства, равна

Слайд 12Силовые линии электрических полей
Силовые линии
кулоновских полей
Силовые линии поля
электрического диполя


Поле равномерно заряженной плоскости.
σ = Q/S – поверхностная плотность заряда.
S – замкнутая поверхность.

Силовые линии электрических полейСиловые линии кулоновских полейСиловые линии поля электрического диполя Поле равномерно заряженной плоскости. σ =

Слайд 13Потенциальность электростатического поля
При перемещении пробного заряда q в электрическом поле электрические

силы совершают работу.
Работа сил электростатического поля при перемещении заряда из одной точки поля в другую не зависит от формы траектории, а определяется только положением начальной и конечной точек и величиной заряда.
Работа сил электростатического поля при перемещении заряда по любой замкнутой траектории равна нулю.

Работа электрических сил при малом перемещении заряда q

Потенциальность электростатического поляПри перемещении пробного заряда q в электрическом поле электрические силы совершают работу.Работа сил электростатического поля

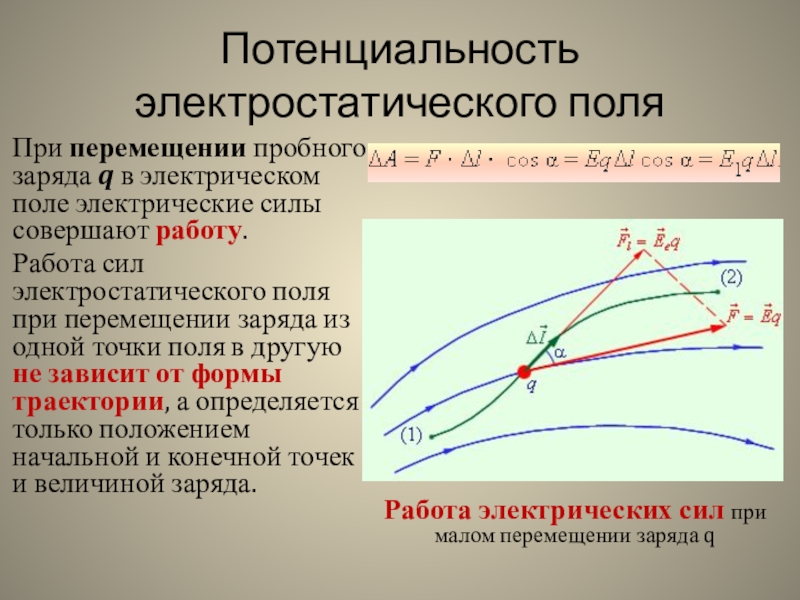

Слайд 14Потенциальность электростатического поля
При перемещении пробного заряда q в электрическом поле электрические

силы совершают работу.
Работа сил электростатического поля при перемещении заряда из одной точки поля в другую не зависит от формы траектории, а определяется только положением начальной и конечной точек и величиной заряда.

Работа электрических сил при малом перемещении заряда q

Потенциальность электростатического поляПри перемещении пробного заряда q в электрическом поле электрические силы совершают работу.Работа сил электростатического поля

Слайд 15Потенциальность электростатического поля
Силовые поля, работа сил которых при перемещении заряда по

любой замкнутой траектории равна нулю, называют потенциальными или консервативными.
Потенциальная энергия заряда q, помещенного в любую точку (1) пространства, относительно фиксированной точки (0) равна работе A10, которую совершит электрическое поле при перемещении заряда q из точки (1) в точку (0):
Wp1 = A10

Работа, совершаемая электрическим полем при перемещении точечного заряда q из точки (1) в точку (2), равна разности значений потенциальной энергии в этих точках и не зависит от пути перемещения заряда и от выбора точки (0).
A12 = A10 + A02 = A10 – A20 = Wp1 – Wp2

Потенциальность электростатического поляСиловые поля, работа сил которых при перемещении заряда по любой замкнутой траектории равна нулю, называют

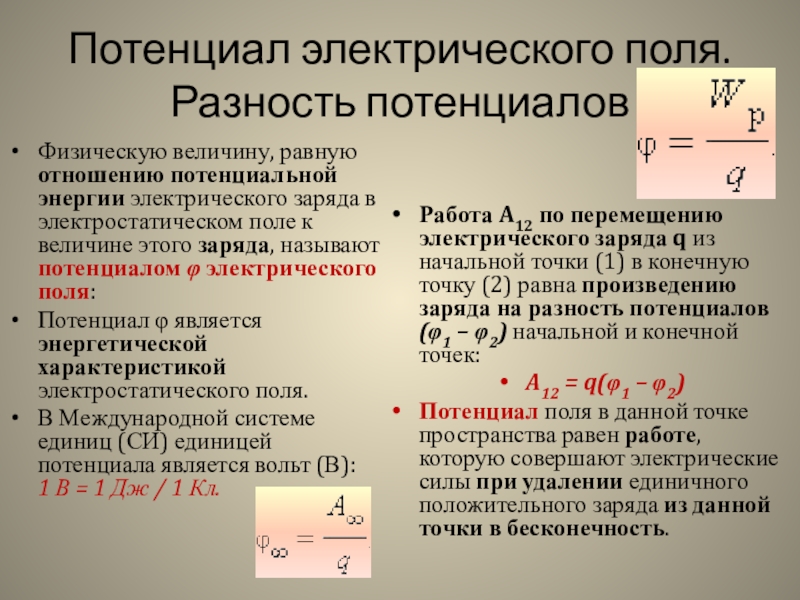

Слайд 16Потенциал электрического поля. Разность потенциалов
Физическую величину, равную отношению потенциальной энергии электрического

заряда в электростатическом поле к величине этого заряда, называют потенциалом φ электрического поля:
Потенциал φ является энергетической характеристикой электростатического поля.
В Международной системе единиц (СИ) единицей потенциала является вольт (В): 1 В = 1 Дж / 1 Кл.

Работа A12 по перемещению электрического заряда q из начальной точки (1) в конечную точку (2) равна произведению заряда на разность потенциалов (φ1 – φ2) начальной и конечной точек:
A12 = q(φ1 – φ2)
Потенциал поля в данной точке пространства равен работе, которую совершают электрические силы при удалении единичного положительного заряда из данной точки в бесконечность.

Потенциал электрического поля. Разность потенциаловФизическую величину, равную отношению потенциальной энергии электрического заряда в электростатическом поле к величине

Слайд 17Потенциал электрического поля. Разность потенциалов
Для наглядного представления электрического поля наряду с

силовыми линиями используют эквипотенциальные поверхности.
Поверхность, во всех точках которой потенциал электрического поля имеет одинаковые значения, называется эквипотенциальной поверхностью или поверхностью равного потенциала.


Силовые линии электрического поля всегда перпендикулярны эквипотенциальным поверхностям.
Эквипотенциальные поверхности (синие линии) и силовые линии (красные линии) простых электрических полей:
точечного заряда;
электрического диполя;
двух равных положительных зарядов

Потенциал электрического поля. Разность потенциаловДля наглядного представления электрического поля наряду с силовыми линиями используют эквипотенциальные поверхности.Поверхность, во

Слайд 18Проводники в электрическом поле
Основная особенность проводников – наличие свободных зарядов (электронов),

которые участвуют в тепловом движении и могут перемещаться по всему объему проводника.
Типичные проводники – металлы.
Электростатическая индукция - перераспределение свободных зарядов в проводнике, внесенном в электрическое поле, в результате чего на поверхности проводника возникают нескомпенсированные положительные и отрицательные заряды.
Индукционные заряды создают свое собственное поле которое компенсирует внешнее поле во всем объеме проводника: (внутри проводника).
Полное электростатическое поле внутри проводника равно нулю, а потенциалы во всех точках одинаковы и равны потенциалу на поверхности проводника.
Проводники в электрическом полеОсновная особенность проводников – наличие свободных зарядов (электронов), которые участвуют в тепловом движении и

Слайд 19Проводники в электрическом поле
Все внутренние области проводника, внесенного в электрическое поле,

остаются электронейтральными
На этом основана электростатическая защита – чувствительные к электрическому полю приборы для исключения влияния поля помещают в металлические ящики

Так как поверхность проводника является эквипотенциальной, силовые линии у поверхности должны быть перпендикулярны к ней.

Проводники в электрическом полеВсе внутренние области проводника, внесенного в электрическое поле, остаются электронейтральнымиНа этом основана электростатическая защита

Слайд 20Диэлектрики в электрическом поле
В диэлектриках (изоляторах) нет свободных электрических зарядов.
Заряженные

частицы в нейтральном атоме связаны друг с другом и не могут перемещаться под действием электрического поля по всему объему диэлектрика.
Связанные заряды создают электрическое поле которое внутри диэлектрика направлено противоположно вектору напряженности внешнего поля. Этот процесс называется поляризацией диэлектрика.
Полное электрическое поле внутри диэлектрика оказывается по модулю меньше внешнего поля
Физическая величина, равная отношению модуля напряженности внешнего электрического поля в вакууме к модулю напряженности полного поля в однородном диэлектрике, называется диэлектрической проницаемостью вещества.

Ориентационный механизм поляризации полярного диэлектрика.

Поляризация неполярного диэлектрика

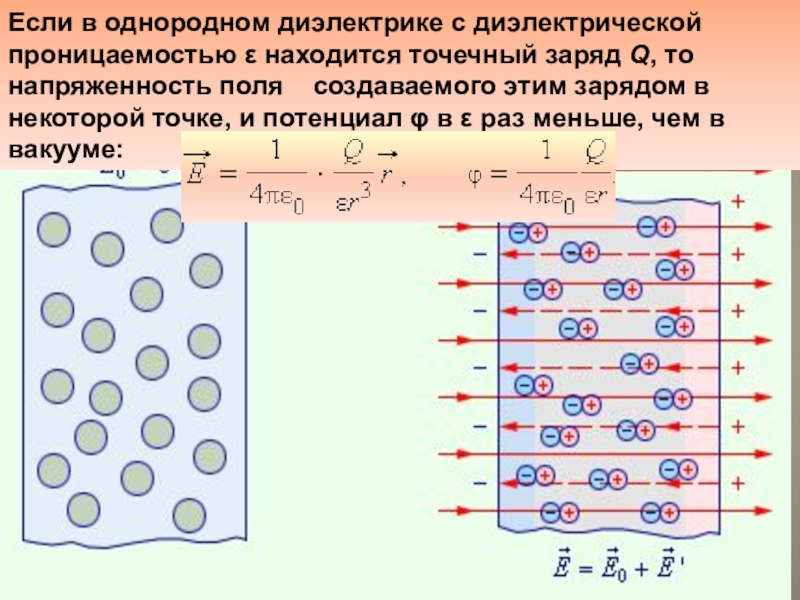

Если в однородном диэлектрике с диэлектрической проницаемостью ε находится точечный заряд Q, то напряженность поля создаваемого этим зарядом в некоторой точке, и потенциал φ в ε раз меньше, чем в вакууме:

Диэлектрики в электрическом полеВ диэлектриках (изоляторах) нет свободных электрических зарядов. Заряженные частицы в нейтральном атоме связаны друг

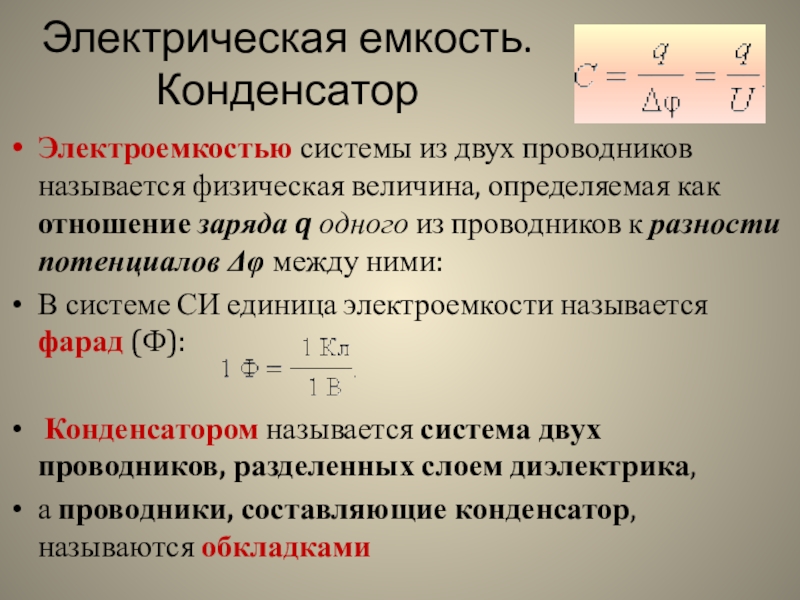

Слайд 21Электрическая емкость. Конденсатор
Электроемкостью системы из двух проводников называется физическая величина, определяемая

как отношение заряда q одного из проводников к разности потенциалов Δφ между ними:
В системе СИ единица электроемкости называется фарад (Ф):

Конденсатором называется система двух проводников, разделенных слоем диэлектрика,
а проводники, составляющие конденсатор, называются обкладками
Электрическая емкость. КонденсаторЭлектроемкостью системы из двух проводников называется физическая величина, определяемая как отношение заряда q одного из

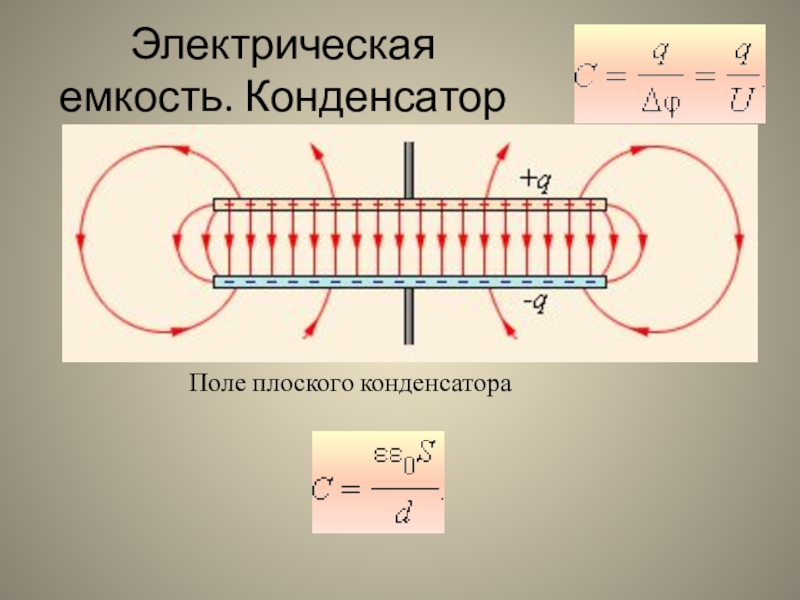

Слайд 22Электрическая емкость. Конденсатор
Поле плоского конденсатора

Электрическая емкость. КонденсаторПоле плоского конденсатора

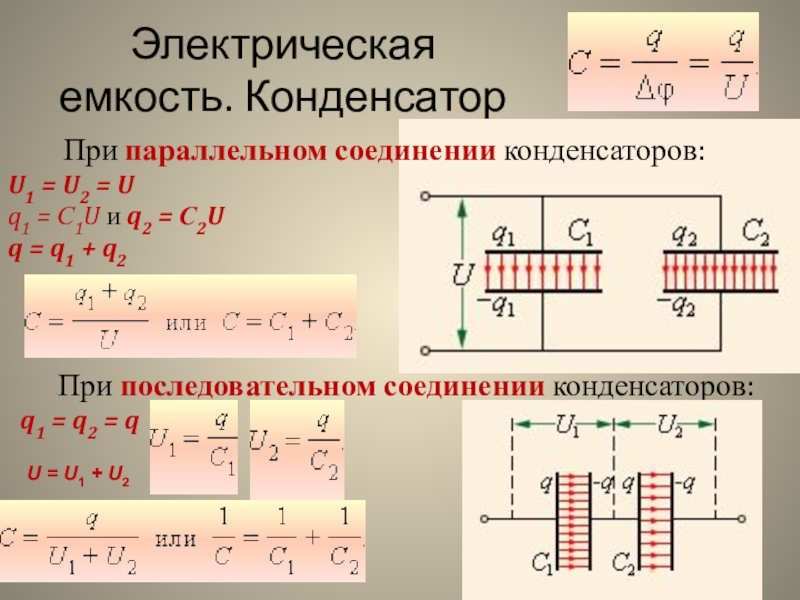

Слайд 23Электрическая емкость. Конденсатор
При последовательном соединении конденсаторов:
q1 = q2 = q
При параллельном соединении конденсаторов:
U1 = U2 = U
q1 = С1U и

q2 = С2U
q = q1 + q2

U = U1 + U2

Электрическая емкость. КонденсаторПри последовательном соединении конденсаторов:q1 = q2 = qПри параллельном соединении конденсаторов:U1 = U2 = U q1 = С1U и q2 = С2Uq = q1 + q2U = U1 + U2

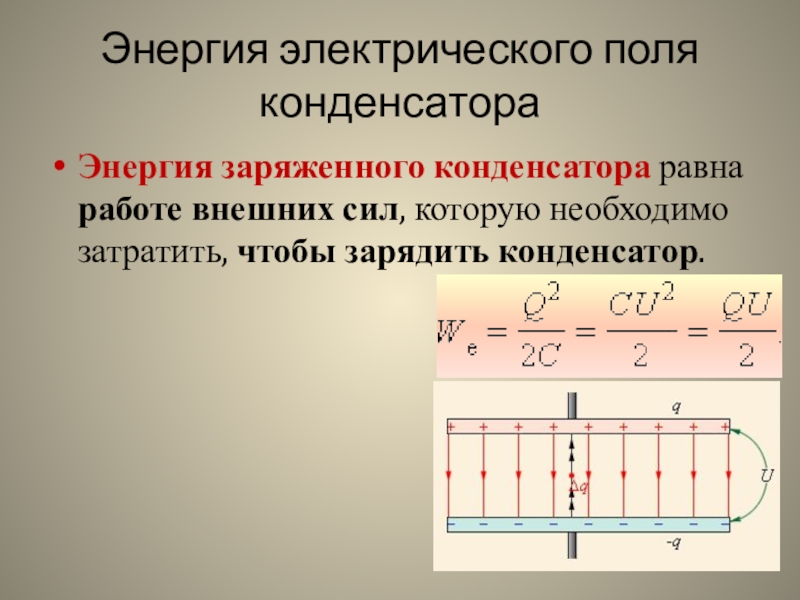

Слайд 24Энергия электрического поля конденсатора
Энергия заряженного конденсатора равна работе внешних сил, которую

необходимо затратить, чтобы зарядить конденсатор.

Энергия электрического поля конденсатораЭнергия заряженного конденсатора равна работе внешних сил, которую необходимо затратить, чтобы зарядить конденсатор.

Слайд 25 А теперь - задачи:

А теперь - задачи:

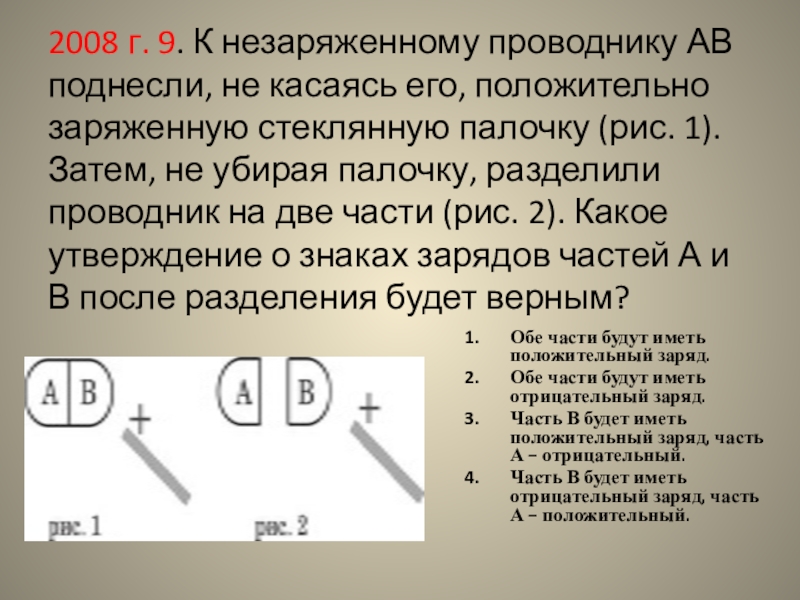

Слайд 262008 г. 9. К незаряженному проводнику АВ поднесли, не касаясь его,

положительно заряженную стеклянную палочку (рис. 1). Затем, не убирая палочку, разделили проводник на две части (рис. 2). Какое утверждение о знаках зарядов частей А и В после разделения будет верным?

Обе части будут иметь положительный заряд.
Обе части будут иметь отрицательный заряд.
Часть В будет иметь положительный заряд, часть А – отрицательный.
Часть В будет иметь отрицательный заряд, часть А – положительный.

2008 г. 9. К незаряженному проводнику АВ поднесли, не касаясь его, положительно заряженную стеклянную палочку (рис. 1).

Слайд 27( 2009 г.) 9. На рисунке изображены одинаковые электрометры, соединенные стержнем.

Из какого материала может быть сделан этот стержень? А. Медь. Б. Сталь.

только А
только Б
и А, и Б
ни А, ни Б

( 2009 г.) 9. На рисунке изображены одинаковые электрометры, соединенные стержнем. Из какого материала может быть

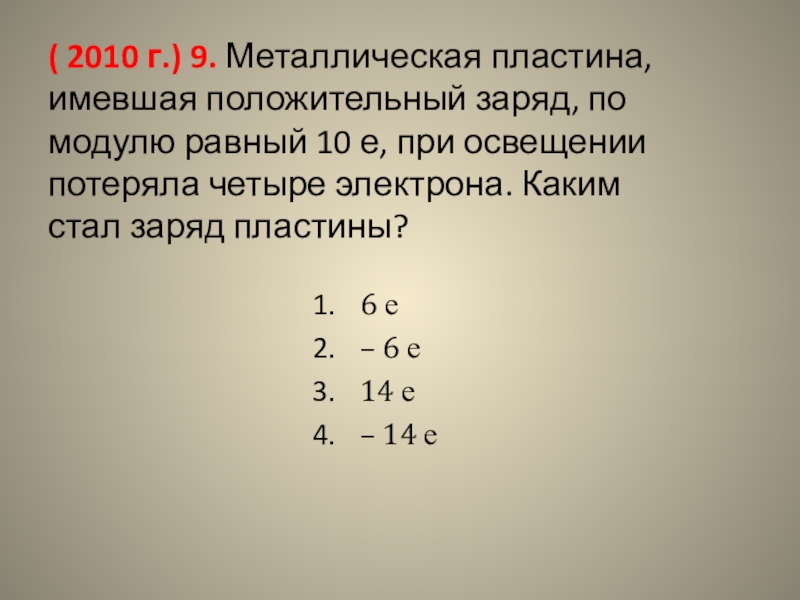

Слайд 28( 2010 г.) 9. Металлическая пластина, имевшая положительный заряд, по модулю

равный 10 е, при освещении потеряла четыре электрона. Каким стал заряд пластины?

6 е
– 6 е
14 е
– 14 е

( 2010 г.) 9. Металлическая пластина, имевшая положительный заряд, по модулю равный 10 е, при освещении потеряла

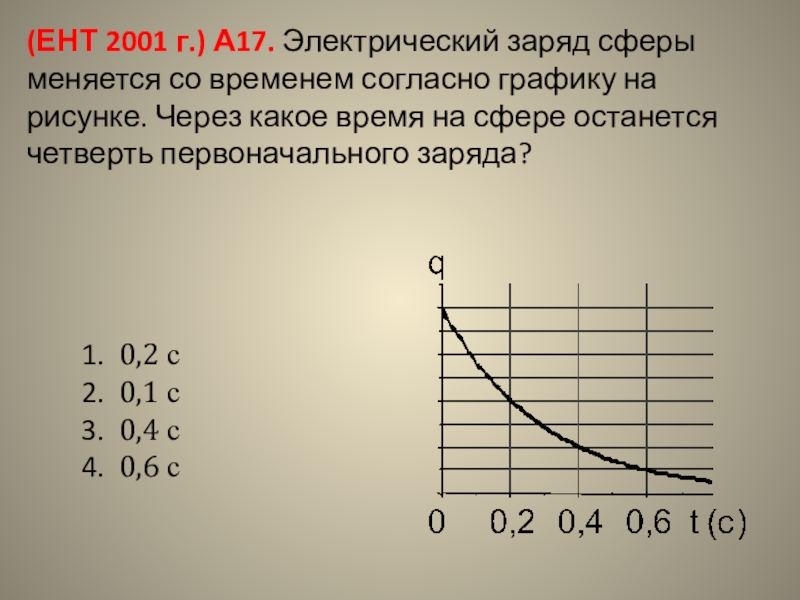

Слайд 29(ЕНТ 2001 г.) А17. Электрический заряд сферы меняется со временем согласно

графику на рисунке. Через какое время на сфере останется четверть первоначального заряда?

0,2 с
0,1 с
0,4 с
0,6 с

(ЕНТ 2001 г.) А17. Электрический заряд сферы меняется со временем согласно графику на рисунке. Через какое время

Слайд 302001 г. А16. В таблице зафиксированы значения силы притяжения заряженных тел

при разных расстояниях между ними. Какой вывод о связи силы и расстояния можно сделать по этой таблице?

сила очень мала и ее можно не учитывать
сила уменьшается с расстоянием
зависимость не прослеживается
при r больше 10 см сила обращается в 0

2001 г. А16. В таблице зафиксированы значения силы притяжения заряженных тел при разных расстояниях между ними. Какой

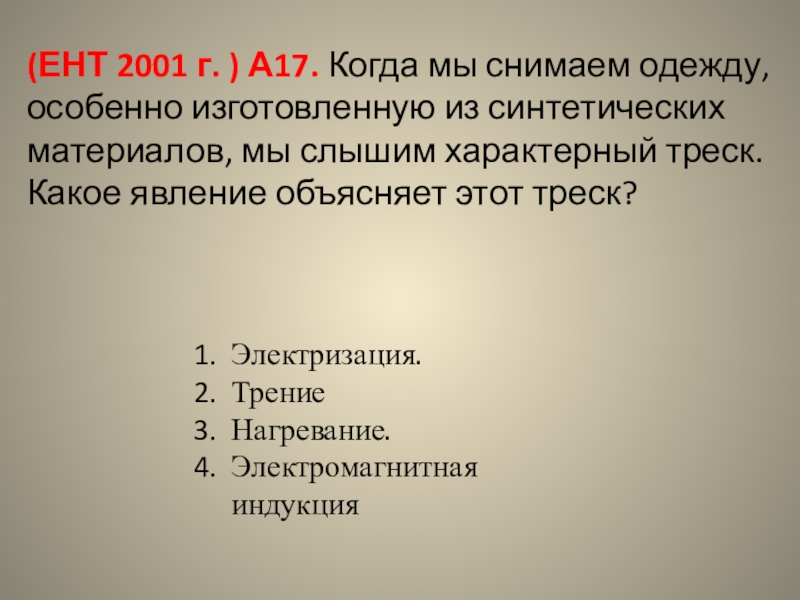

Слайд 31(ЕНТ 2001 г. ) А17. Когда мы снимаем одежду, особенно изготовленную

из синтетических материалов, мы слышим характерный треск. Какое явление объясняет этот треск?

Электризация.
Трение
Нагревание.
Электромагнитная индукция

(ЕНТ 2001 г. ) А17. Когда мы снимаем одежду, особенно изготовленную из синтетических материалов, мы слышим характерный

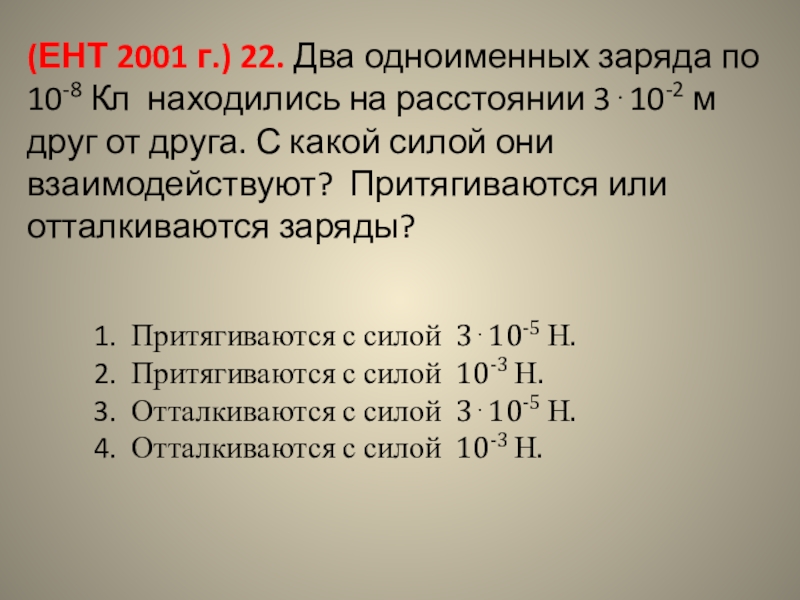

Слайд 32(ЕНТ 2001 г.) 22. Два одноименных заряда по 10-8 Кл находились

на расстоянии 310-2 м друг от друга. С какой силой они взаимодействуют? Притягиваются или отталкиваются заряды?

Притягиваются с силой 310-5 Н.
Притягиваются с силой 10-3 Н.
Отталкиваются с силой 310-5 Н.
Отталкиваются с силой 10-3 Н.

(ЕНТ 2001 г.) 22. Два одноименных заряда по 10-8 Кл находились на расстоянии 310-2 м друг от

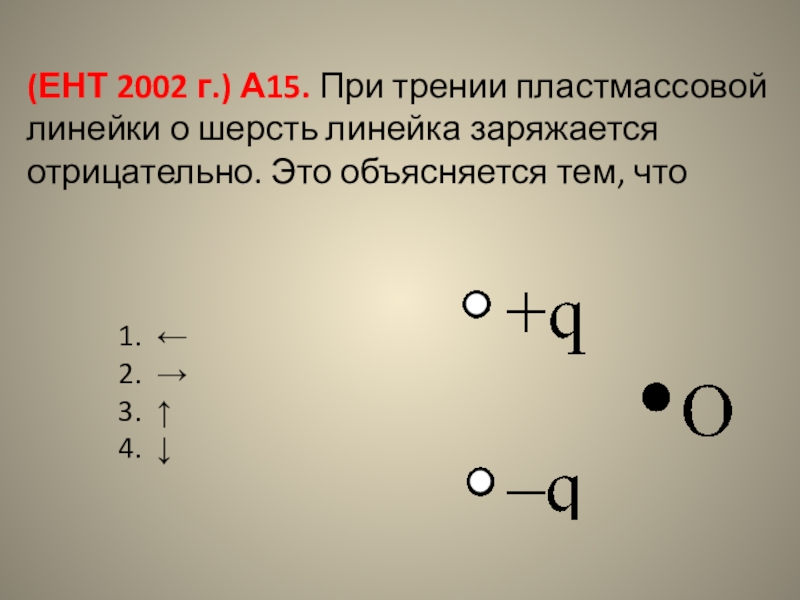

Слайд 33(ЕНТ 2002 г.) А15. При трении пластмассовой линейки о шерсть линейка

заряжается отрицательно. Это объясняется тем, что

←
→
↑
↓

(ЕНТ 2002 г.) А15. При трении пластмассовой линейки о шерсть линейка заряжается отрицательно. Это объясняется тем, что←→↑↓

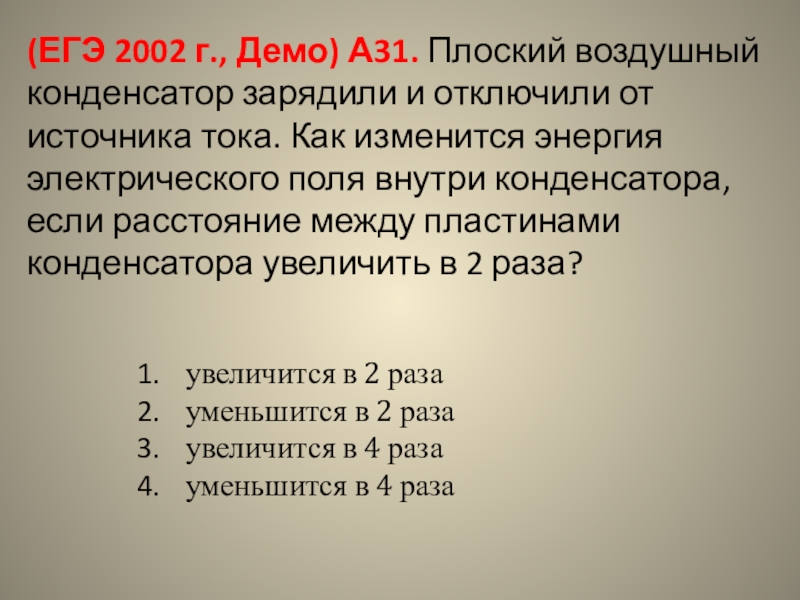

Слайд 34(ЕГЭ 2002 г., Демо) А31. Плоский воздушный конденсатор зарядили и отключили

от источника тока. Как изменится энергия электрического поля внутри конденсатора, если расстояние между пластинами конденсатора увеличить в 2 раза?

увеличится в 2 раза
уменьшится в 2 раза
увеличится в 4 раза
уменьшится в 4 раза

(ЕГЭ 2002 г., Демо) А31. Плоский воздушный конденсатор зарядили и отключили от источника тока. Как изменится энергия

Слайд 352002 г. А15. Как изменится сила кулоновского взаимодействия двух точечных зарядов,

если расстояние между ними увеличить в 3 раза?
2002 г. А15. Как изменится сила кулоновского взаимодействия двух точечных зарядов, если расстояние между ними увеличить в

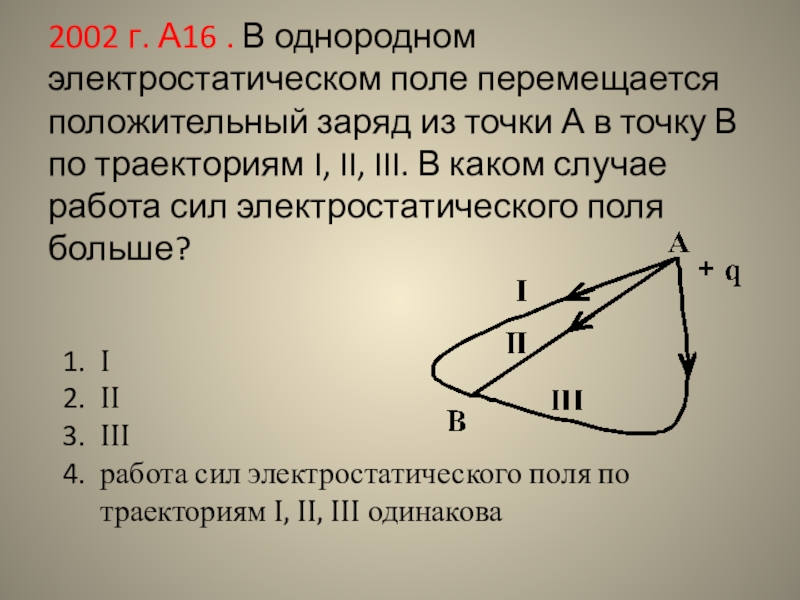

Слайд 362002 г. А16 . В однородном электростатическом поле перемещается положительный заряд

из точки А в точку В по траекториям I, II, III. В каком случае работа сил электростатического поля больше?

I
II
III
работа сил электростатического поля по траекториям I, II, III одинакова

2002 г. А16 . В однородном электростатическом поле перемещается положительный заряд из точки А в точку В

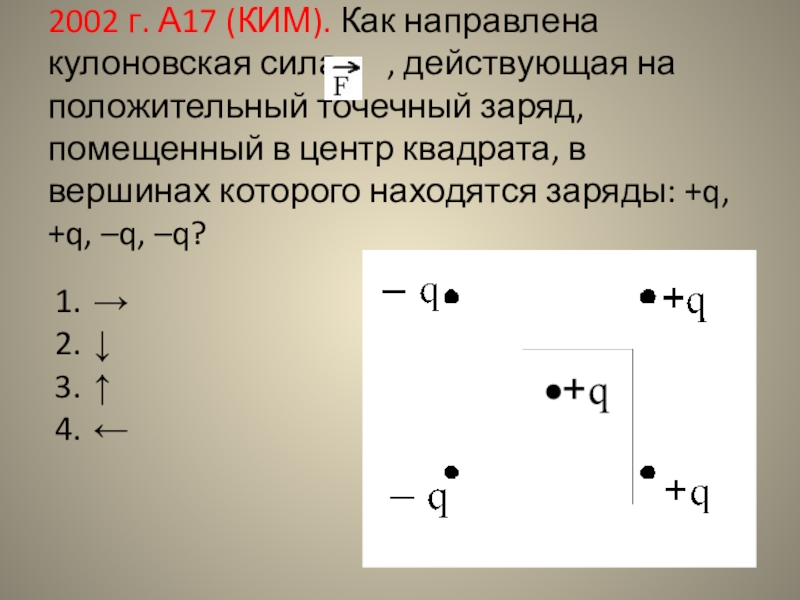

Слайд 372002 г. А17 (КИМ). Как направлена кулоновская сила ,

действующая на положительный точечный заряд, помещенный в центр квадрата, в вершинах которого находятся заряды: +q, +q, –q, –q?

→
↓
↑
←

2002 г. А17 (КИМ). Как направлена кулоновская сила , действующая на положительный точечный заряд, помещенный

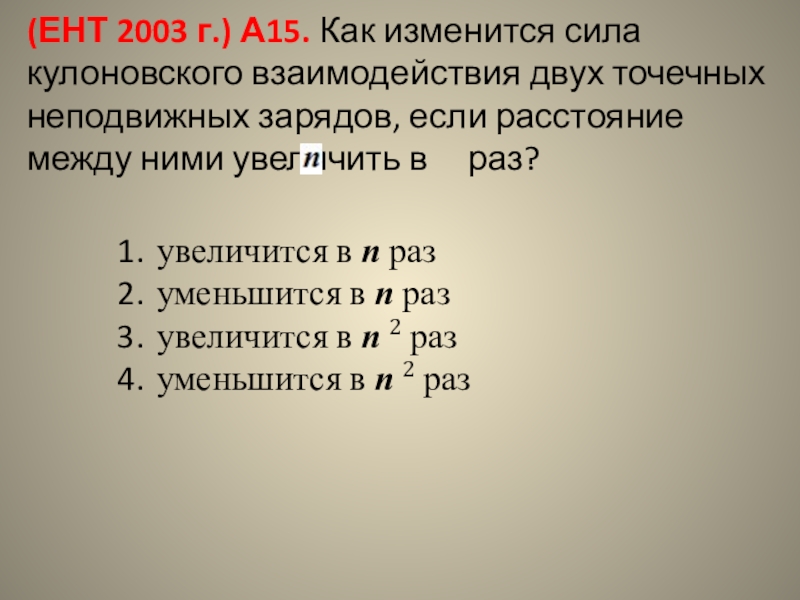

Слайд 38(ЕНТ 2003 г.) А15. Как изменится сила кулоновского взаимодействия двух точечных

неподвижных зарядов, если расстояние между ними увеличить в раз?

увеличится в n раз
уменьшится в n раз
увеличится в n 2 раз
уменьшится в n 2 раз

(ЕНТ 2003 г.) А15. Как изменится сила кулоновского взаимодействия двух точечных неподвижных зарядов, если расстояние между ними

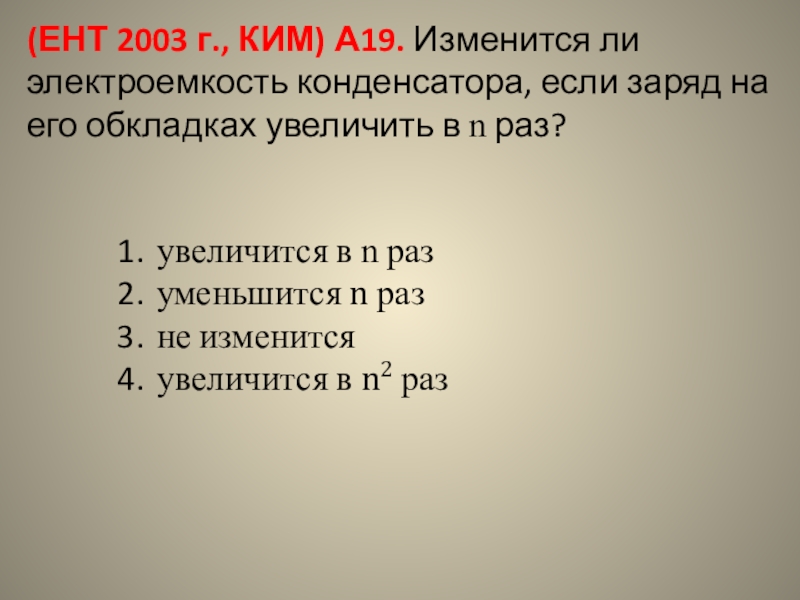

Слайд 39(ЕНТ 2003 г., КИМ) А19. Изменится ли электроемкость конденсатора, если заряд

на его обкладках увеличить в n раз?

увеличится в n раз
уменьшится n раз
не изменится
увеличится в n2 раз

(ЕНТ 2003 г., КИМ) А19. Изменится ли электроемкость конденсатора, если заряд на его обкладках увеличить в n

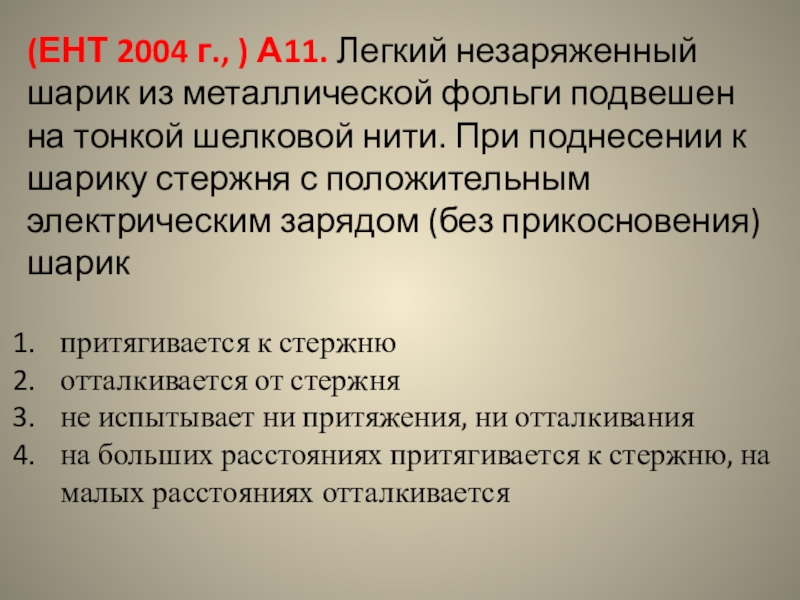

Слайд 40(ЕНТ 2004 г., ) А11. Легкий незаряженный шарик из металлической фольги

подвешен на тонкой шелковой нити. При поднесении к шарику стержня с положительным электрическим зарядом (без прикосновения) шарик

притягивается к стержню
отталкивается от стержня
не испытывает ни притяжения, ни отталкивания
на больших расстояниях притягивается к стержню, на малых расстояниях отталкивается

(ЕНТ 2004 г., ) А11. Легкий незаряженный шарик из металлической фольги подвешен на тонкой шелковой нити. При

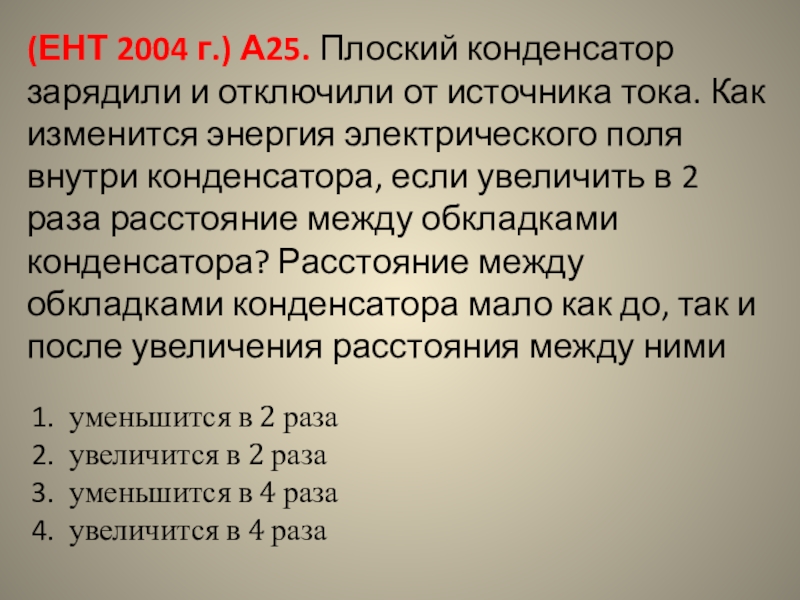

Слайд 41(ЕНТ 2004 г.) А25. Плоский конденсатор зарядили и отключили от источника

тока. Как изменится энергия электрического поля внутри конденсатора, если увеличить в 2 раза расстояние между обкладками конденсатора? Расстояние между обкладками конденсатора мало как до, так и после увеличения расстояния между ними

уменьшится в 2 раза
увеличится в 2 раза
уменьшится в 4 раза
увеличится в 4 раза

(ЕНТ 2004 г.) А25. Плоский конденсатор зарядили и отключили от источника тока. Как изменится энергия электрического поля

Слайд 42(ЕНТ 2005 г.) А14. Какое утверждение о взаимодействии трех изображенных на

рисунке заряженных частиц является правильным?

1 и 2 отталкиваются, 2 и 3 притягиваются, 1 и 3 отталкиваются
1 и 2 притягиваются, 2 и 3 отталкиваются, 1 и 3 отталкиваются
1 и 2 отталкиваются, 2 и 3 притягиваются, 1 и 3 притягиваются
1 и 2 притягиваются, 2 и 3 отталкиваются, 1 и 3 притягиваются

(ЕНТ 2005 г.) А14. Какое утверждение о взаимодействии трех изображенных на рисунке заряженных частиц является правильным?1 и

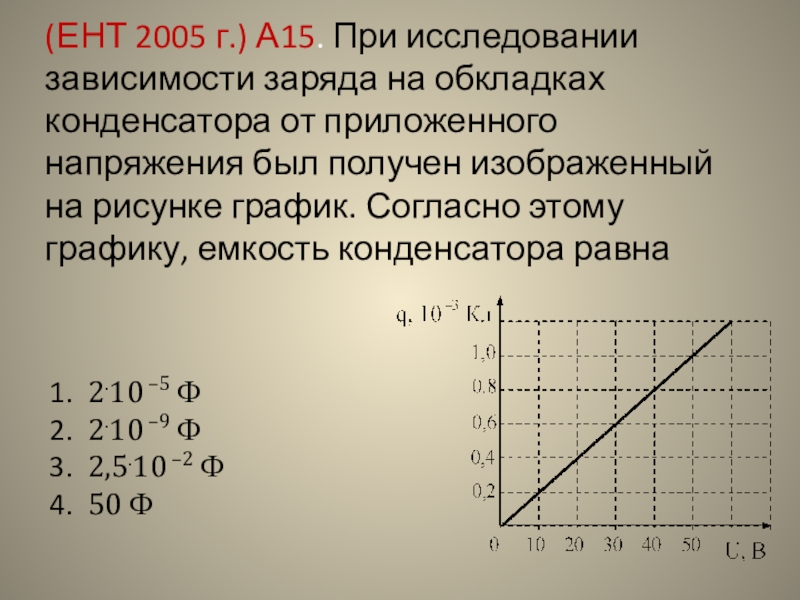

Слайд 43(ЕНТ 2005 г.) А15. При исследовании зависимости заряда на обкладках конденсатора

от приложенного напряжения был получен изображенный на рисунке график. Согласно этому графику, емкость конденсатора равна

2.10 –5 Ф
2.10 –9 Ф
2,5.10 –2 Ф
50 Ф

(ЕНТ 2005 г.) А15. При исследовании зависимости заряда на обкладках конденсатора от приложенного напряжения был получен изображенный

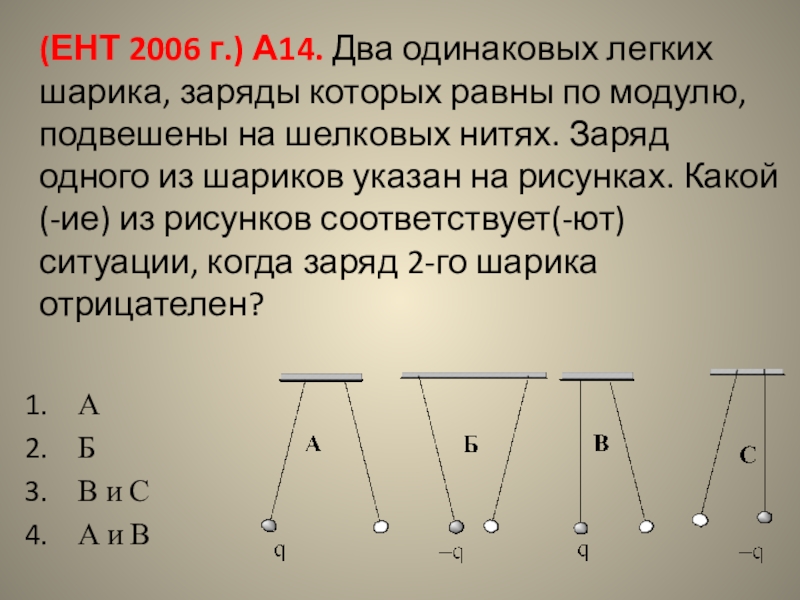

Слайд 44(ЕНТ 2006 г.) А14. Два одинаковых легких шарика, заряды которых равны

по модулю, подвешены на шелковых нитях. Заряд одного из шариков указан на рисунках. Какой(-ие) из рисунков соответствует(-ют) ситуации, когда заряд 2-го шарика отрицателен?

А
Б
В и С
А и В

(ЕНТ 2006 г.) А14. Два одинаковых легких шарика, заряды которых равны по модулю, подвешены на шелковых нитях.

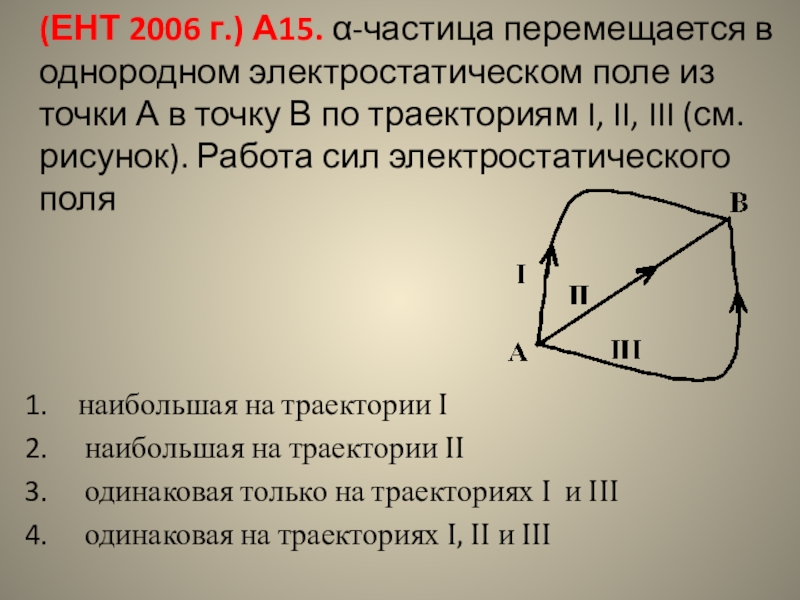

Слайд 45(ЕНТ 2006 г.) А15. -частица перемещается в однородном электростатическом поле из

точки А в точку В по траекториям I, II, III (см. рисунок). Работа сил электростатического поля

наибольшая на траектории I
 наибольшая на траектории II
 одинаковая только на траекториях I и III
 одинаковая на траекториях I, II и III

(ЕНТ 2006 г.) А15. -частица перемещается в однородном электростатическом поле из точки А в точку В по

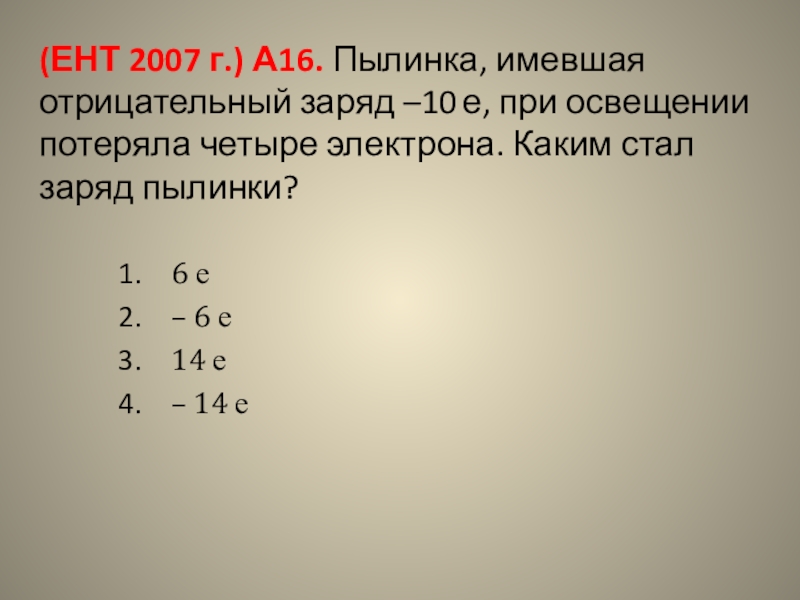

Слайд 46(ЕНТ 2007 г.) А16. Пылинка, имевшая отрицательный заряд –10 е, при

освещении потеряла четыре электрона. Каким стал заряд пылинки?

6 е
– 6 е
14 е
– 14 е

(ЕНТ 2007 г.) А16. Пылинка, имевшая отрицательный заряд –10 е, при освещении потеряла четыре электрона. Каким стал

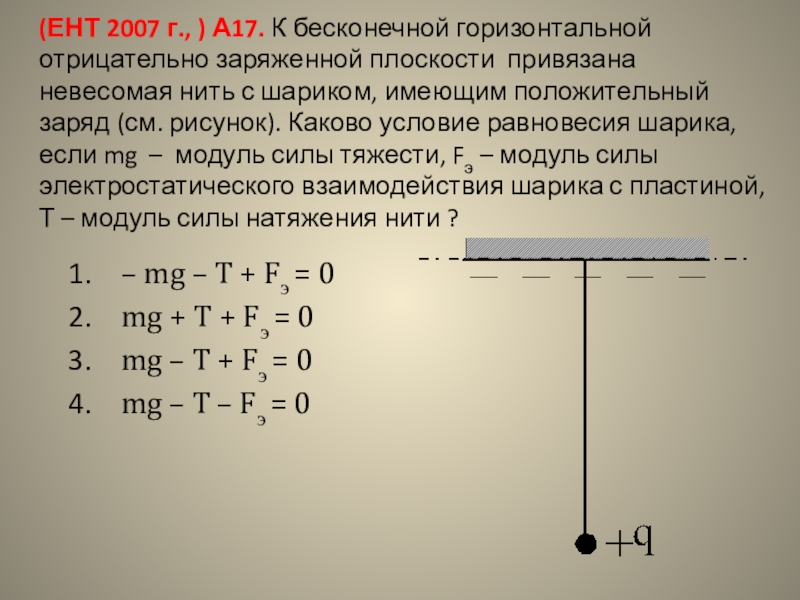

Слайд 47(ЕНТ 2007 г., ) А17. К бесконечной горизонтальной отрицательно заряженной плоскости

привязана невесомая нить с шариком, имеющим положительный заряд (см. рисунок). Каково условие равновесия шарика, если mg  –  модуль силы тяжести, Fэ – модуль силы электростатического взаимодействия шарика с пластиной, Т – модуль силы натяжения нити ?

– mg – T + Fэ = 0
mg + T + Fэ = 0
mg – T + Fэ = 0
mg – T – Fэ = 0

(ЕНТ 2007 г., ) А17. К бесконечной горизонтальной отрицательно заряженной плоскости привязана невесомая нить с шариком, имеющим

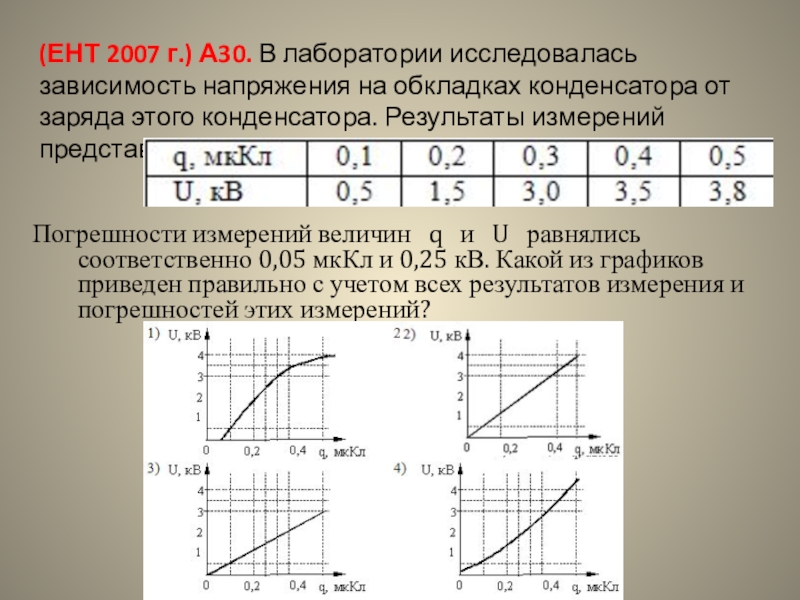

Слайд 48(ЕНТ 2007 г.) А30. В лаборатории исследовалась зависимость напряжения на обкладках

конденсатора от заряда этого конденсатора. Результаты измерений представлены в таблице

Погрешности измерений величин   q   и   U   равнялись соответственно 0,05 мкКл и 0,25 кВ. Какой из графиков приведен правильно с учетом всех результатов измерения и погрешностей этих измерений?

(ЕНТ 2007 г.) А30. В лаборатории исследовалась зависимость напряжения на обкладках конденсатора от заряда этого конденсатора. Результаты

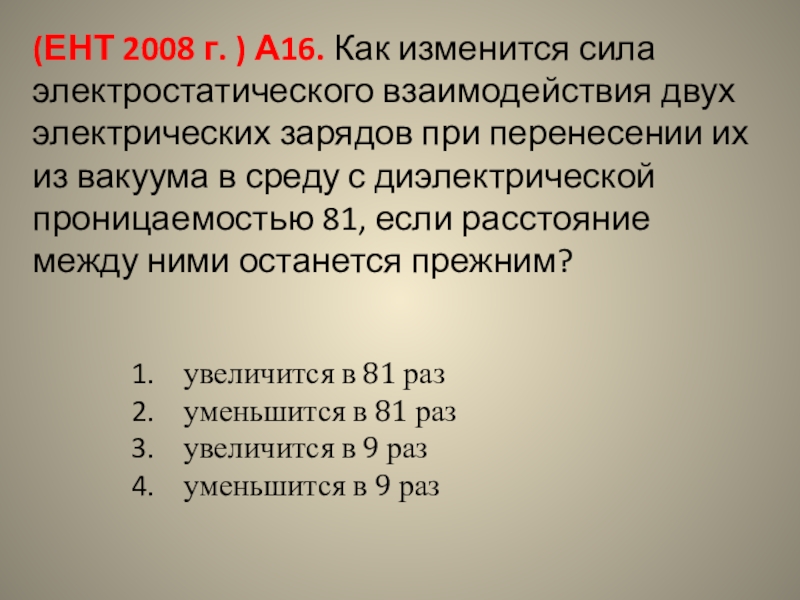

Слайд 49(ЕНТ 2008 г. ) А16. Как изменится сила электростатического взаимодействия двух

электрических зарядов при перенесении их из вакуума в среду с диэлектрической проницаемостью 81, если расстояние между ними останется прежним?

увеличится в 81 раз
уменьшится в 81 раз
увеличится в 9 раз
уменьшится в 9 раз

(ЕНТ 2008 г. ) А16. Как изменится сила электростатического взаимодействия двух электрических зарядов при перенесении их из

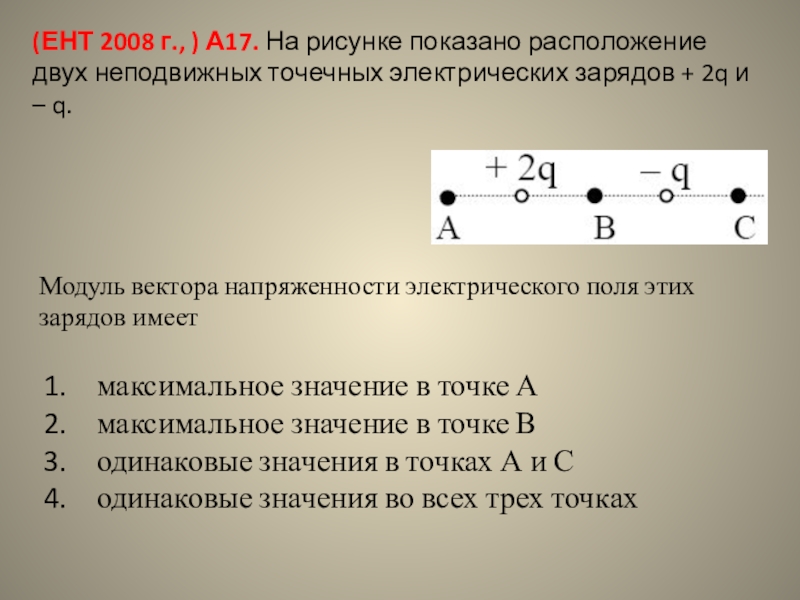

Слайд 50(ЕНТ 2008 г., ) А17. На рисунке показано расположение двух неподвижных

точечных электрических зарядов + 2q и – q.

максимальное значение в точке А
максимальное значение в точке В
одинаковые значения в точках А и С
одинаковые значения во всех трех точках

Модуль вектора напряженности электрического поля этих зарядов имеет

(ЕНТ 2008 г., ) А17. На рисунке показано расположение двух неподвижных точечных электрических зарядов + 2q и

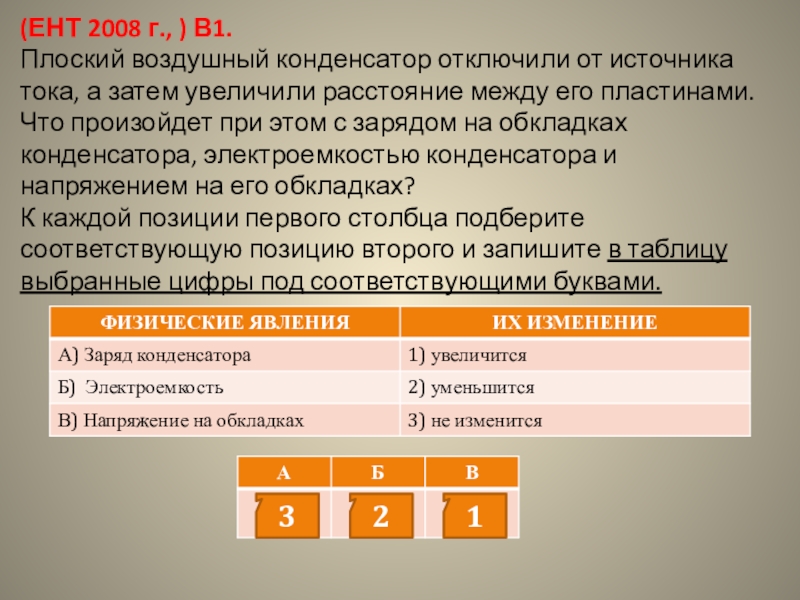

Слайд 51(ЕНТ 2008 г., ) В1. Плоский воздушный конденсатор отключили от источника

тока, а затем увеличили расстояние между его пластинами. Что произойдет при этом с зарядом на обкладках конденсатора, электроемкостью конденсатора и напряжением на его обкладках? К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

3

2

1

(ЕНТ 2008 г., ) В1. Плоский воздушный конденсатор отключили от источника тока, а затем увеличили расстояние

Слайд 52(ЕНТ 2009 г., ) А13. Расстояние между двумя точечными электрическими зарядами

уменьшили в 3 раза, а один из зарядов увеличили в 3 раза. Силы взаимодействия между ними

не изменились
уменьшились в 3 раза
увеличились в 3 раза
увеличились в 27 раз

(ЕНТ 2009 г., ) А13. Расстояние между двумя точечными электрическими зарядами уменьшили в 3 раза, а один

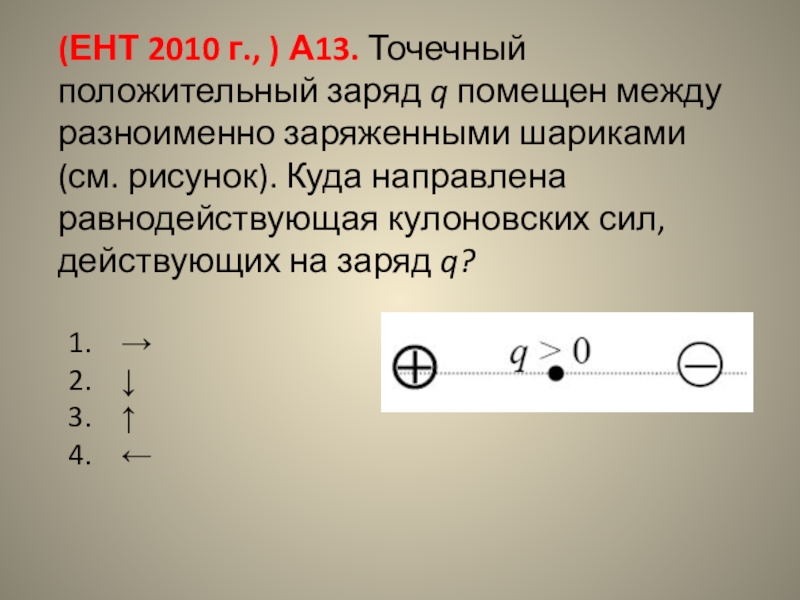

Слайд 53(ЕНТ 2010 г., ) А13. Точечный положительный заряд q помещен между

разноименно заряженными шариками (см. рисунок). Куда направлена равнодействующая кулоновских сил, действующих на заряд q?

→
↓
↑
←

(ЕНТ 2010 г., ) А13. Точечный положительный заряд q помещен между разноименно заряженными шариками (см. рисунок). Куда
Скачать презентацию

Похожие презентации

Презентация по физике для 7 класса Механическая энергия Презентация по физике для 7 класса Механическая энергия 212
Презентация по физике к обобщающему уроку по теме Механические колебания и волны Презентация по физике к обобщающему уроку по теме Механические колебания и волны 189
Урок 57 Механическая работа Урок 57 Механическая работа 203
Презентация по физике Механические явления 7 класс Презентация по физике Механические явления 7 класс 183
Презентация по физике на тему Измерение атмосферного давления (7 класс) Презентация по физике на тему Измерение атмосферного давления (7 класс) 433
Внеклассное мероприятие Физика вокруг нас Внеклассное мероприятие Физика вокруг нас 214

Что такое shareslide.ru?

Это сайт презентаций, где можно хранить и обмениваться своими презентациями, докладами, проектами, шаблонами в формате PowerPoint с другими пользователями. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами.

Для правообладателей

Яндекс.Метрика

Обратная связь

Email: Нажмите что бы посмотреть
