Ф ~ B → B ~ I → Ф ~ IL – индуктивностьИндуктивность – физическая величина, численно равная ЭДС самоиндукции, возникающей в контуре при изменении силы тока на 1Ампер за 1 секунду.Ф = LI

Слайд 1Явление самоиндукции. Индуктивность

Явление самоиндукции. Индуктивность

Слайд 3Ф ~ B → B ~ I → Ф ~ I
L

– индуктивность
Индуктивность – физическая величина, численно равная ЭДС самоиндукции, возникающей в контуре при изменении силы тока на 1Ампер за 1 секунду.

Ф = LI

Ф ~ B → B ~ I → Ф ~ IL – индуктивностьИндуктивность – физическая величина, численно

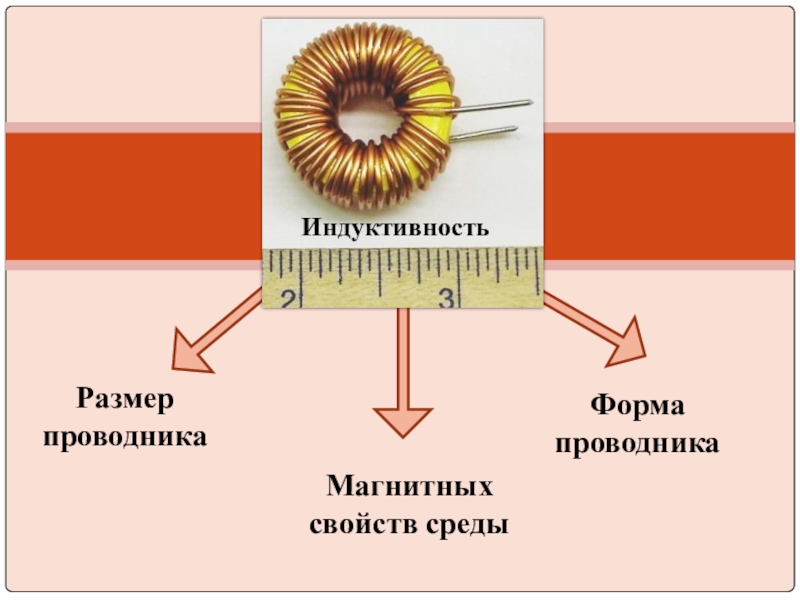

Слайд 4


Индуктивность
Размер
проводника
Форма проводника
Магнитных свойств среды

ИндуктивностьРазмер проводникаФорма проводникаМагнитных свойств среды

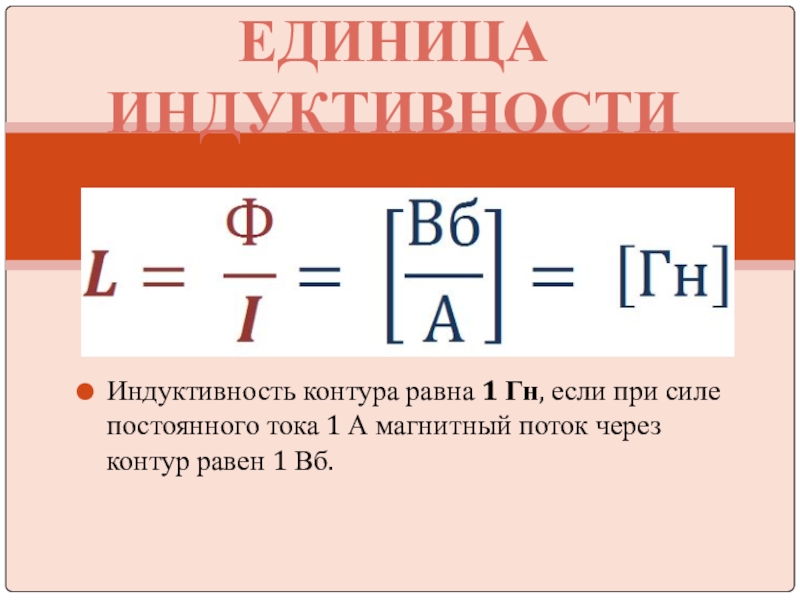

Слайд 5ЕДИНИЦА ИНДУКТИВНОСТИ
Индуктивность контура равна 1 Гн, если при силе постоянного тока

1 А магнитный поток через контур равен 1 Вб.



ЕДИНИЦА ИНДУКТИВНОСТИИндуктивность контура равна 1 Гн, если при силе постоянного тока 1 А магнитный поток через контур

Слайд 6Генри Джозеф (1797–1878) – американский физик, член Национальной АН, ее президент

(1866–1878).

Работы посвящены электромагнетизму.
Первый сконструировал мощные подковообразные электромагниты (1828), применив многослойные обмотки из изолированной проволоки;
открыл в 1831 г. принцип электромагнитной индукции (М. Фарадей первый опубликовал открытие индукции);
построил электрический двигатель (1831);
обнаружил (1832) явление самоиндукции, установил причины, влияющие на индуктивность цепи;
изобрел электромагнитное реле;
построил телеграф, действовавший на территории Принстонского колледжа;
установил в 1842 г. колебательный характер разряда конденсатора.

Генри Джозеф (1797–1878) – американский физик, член Национальной АН, ее президент (1866–1878).Работы посвящены электромагнетизму.Первый сконструировал мощные подковообразные

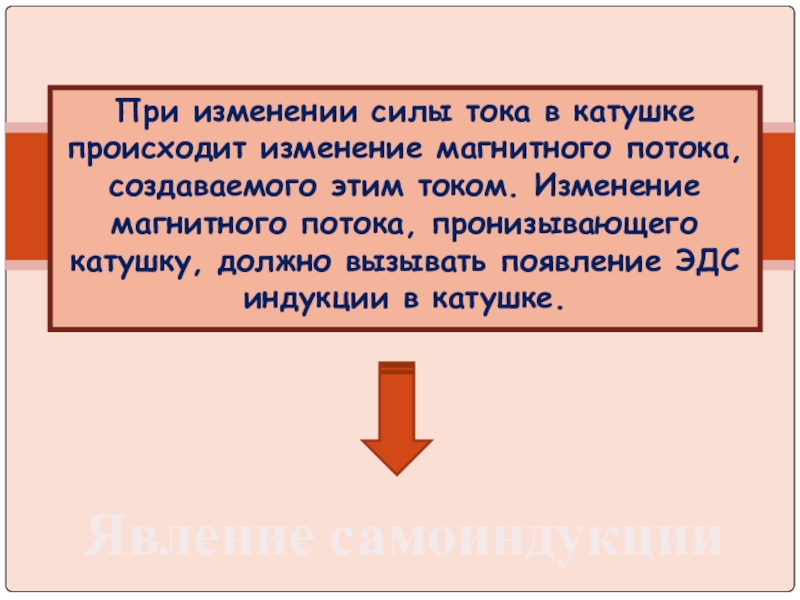

Слайд 7При изменении силы тока в катушке происходит изменение магнитного потока, создаваемого

этим током. Изменение магнитного потока, пронизывающего катушку, должно вызывать появление ЭДС индукции в катушке.


Явление самоиндукции

При изменении силы тока в катушке происходит изменение магнитного потока, создаваемого этим током. Изменение магнитного потока, пронизывающего

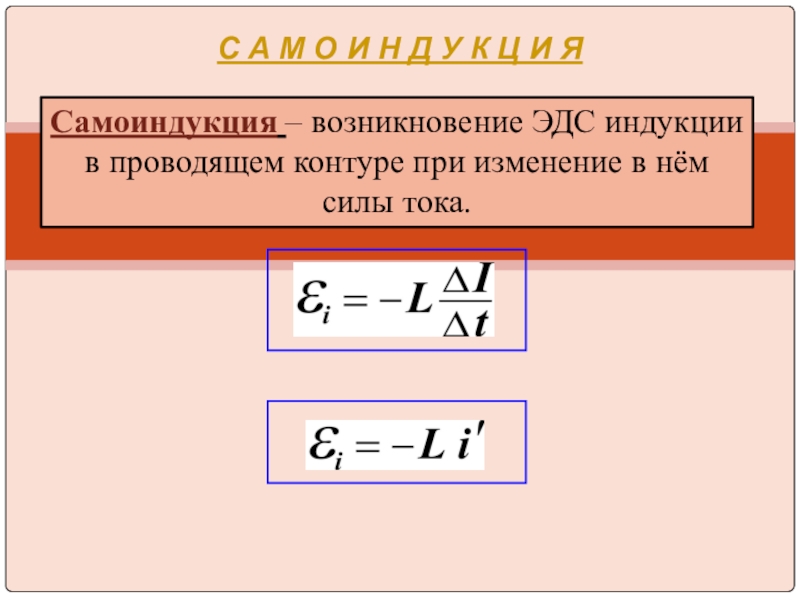

Слайд 8С А М О И Н Д У К Ц И

Я

Самоиндукция – возникновение ЭДС индукции в проводящем контуре при изменение в нём силы тока.



С А М О И Н Д У К Ц И ЯСамоиндукция – возникновение ЭДС индукции в

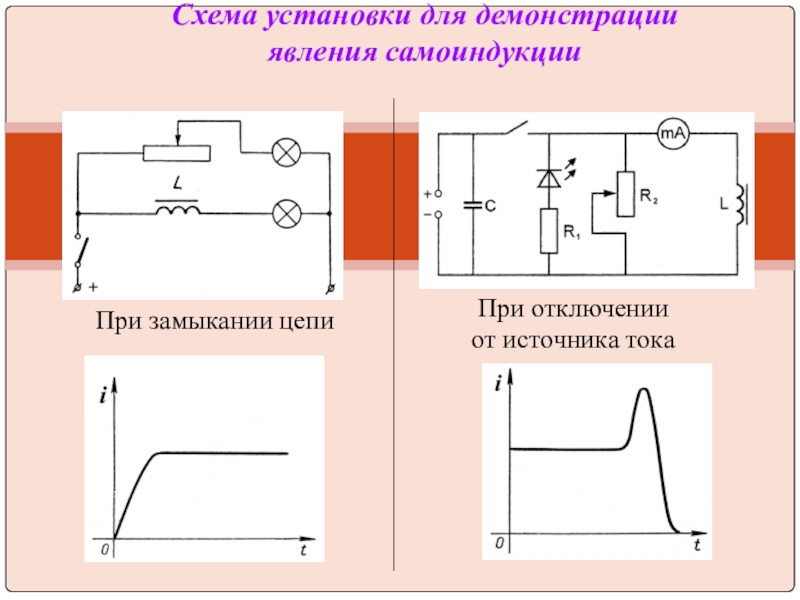

Слайд 10Схема установки для демонстрации явления самоиндукции
При замыкании цепи
При отключении
от источника тока

Схема установки для демонстрации явления самоиндукцииПри замыкании цепиПри отключении от источника тока

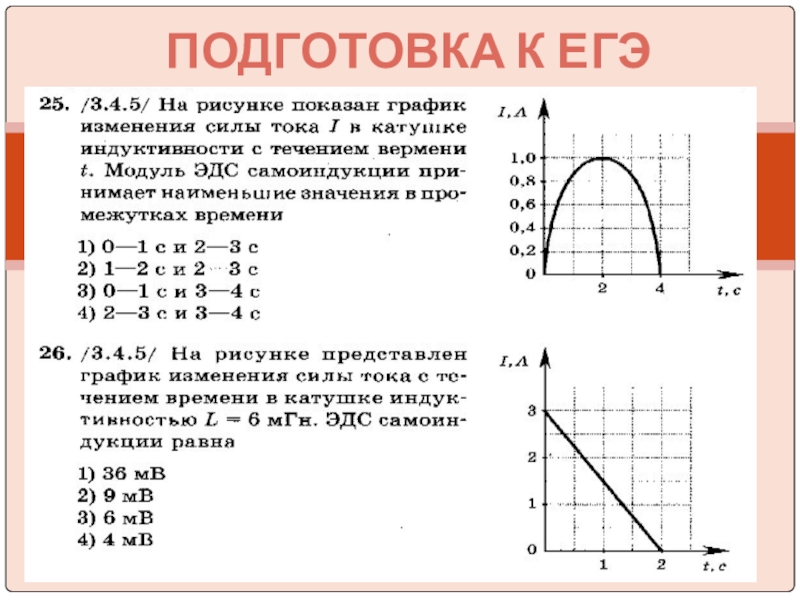

Слайд 13ПОДГОТОВКА К ЕГЭ

ПОДГОТОВКА К ЕГЭ

Слайд 14ПОДГОТОВКА К ЕГЭ

ПОДГОТОВКА К ЕГЭ

Слайд 15ПОДГОТОВКА К ЕГЭ

ПОДГОТОВКА К ЕГЭ

Слайд 16ПОДГОТОВКА К ЕГЭ

ПОДГОТОВКА К ЕГЭ
