Презентация, доклад на тему Магнитное поле. Презентация без приборов
Содержание
- 1. Магнитное поле. Презентация без приборов
- 2. Постоянные магниты – тела, длительное время сохраняющие
- 3. Простейшие свойства магнитовМагнитное притяжение и отталкивание присущи
- 4. Применение постоянных магнитов Магнитная разведка. Поиск
- 5. Магнитное полеМагнитное поле – состояние пространства, которое дает о себе знать действием магнитных сил.
- 6. Свойства магнитного поляпорождается движущимися электрическими зарядами, проводниками
- 7. Линии магнитного поля Магнитными силовыми линиями называются линии, вдоль
- 8. Линии магнитного поля
- 9. Линии магнитного поля
- 10. Свойства силовых линий магнитного поля.имеют направление;
- 11. Правило буравчика Если направление поступательного движения буравчика совпадает
- 12. Правило буравчика Если направление вращения ручки буравчика совпадает
- 13. Правило правой руки Если обхватить проводник правой рукой
- 14. Правило правой руки Если обхватить соленоид ладонью правой
- 15. Сила Ампера
- 16. Правило левой руки Если левую руку расположить
- 17. Сила Лоренца Сила Лоренца — сила, с которой, электромагнитное поле действует на точечную заряженную частицу.
- 18. Правило левой руки Если левую руку расположить
- 19. Движение заряженной частицы в магнитном поле1) Если заряженная

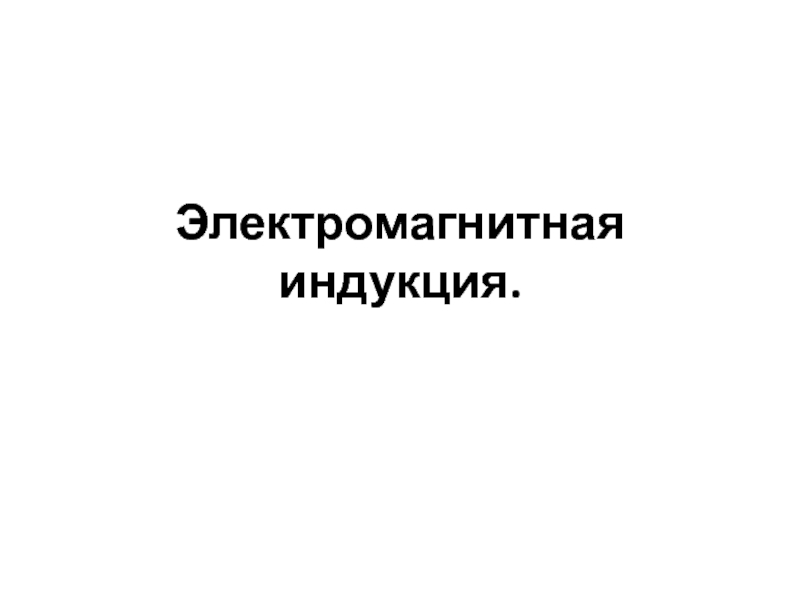

- 20. Электромагнитная индукция.
- 21. Магнитный потокМагнитный поток – величина, зависящая от
- 22. Магнитный поток
- 23. Магнитный потокПри усилении магнитного поля количество силовых
- 24. Явление электромагнитной индукции Явление электромагнитной индукции заключается в

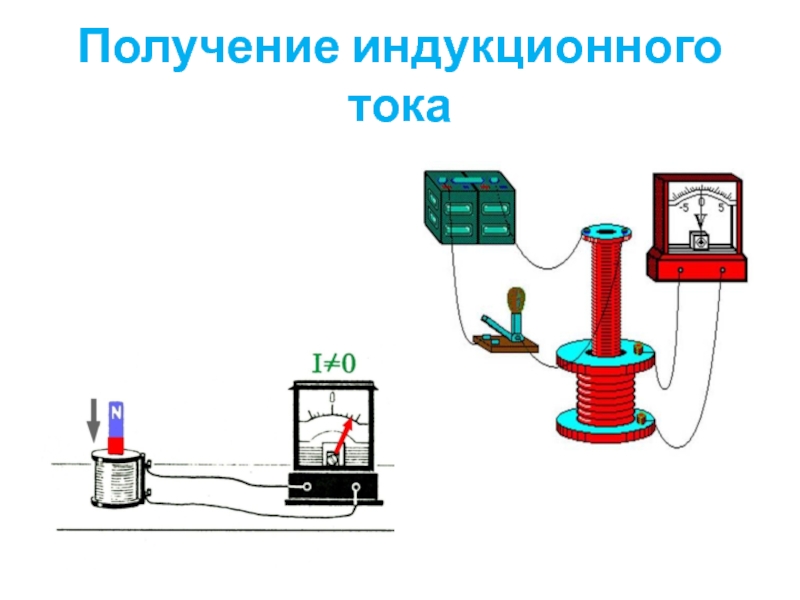

- 25. Получение индукционного тока
- 26. Правило Ленца Возникающий в замкнутом контуре индукционный ток
- 27. Применение правила Ленцапоказать направление вектора В внешнего
- 28. Слайд 28
- 29. Закон Фарадея ЭДС электромагнитной индукции в контуре
- 30. Явление самоиндукцииВозникновение ЭДС в каком – либо
- 31. Индуктивность Индуктивность является параметром электрической цепи и определяет
- 32. Индуктивность
- 33. Энергия магнитного поля тока Энергия магнитного поля равна собственной
- 34. Энергия магнитного поля токаЭнергия магнитного поля, созданного током, прямо пропорциональна квадрату силы тока.
- 35. Механические колебания и волны.Условия возникновения свободных колебаний.
- 36. Электромагнитные колебания и волны.Свободные электромагнитные колебания. Затухающие
- 37. Электромагнитные колебания – периодические изменения заряда, силы
- 38. Колебательный контур - простейшая физическая система, в

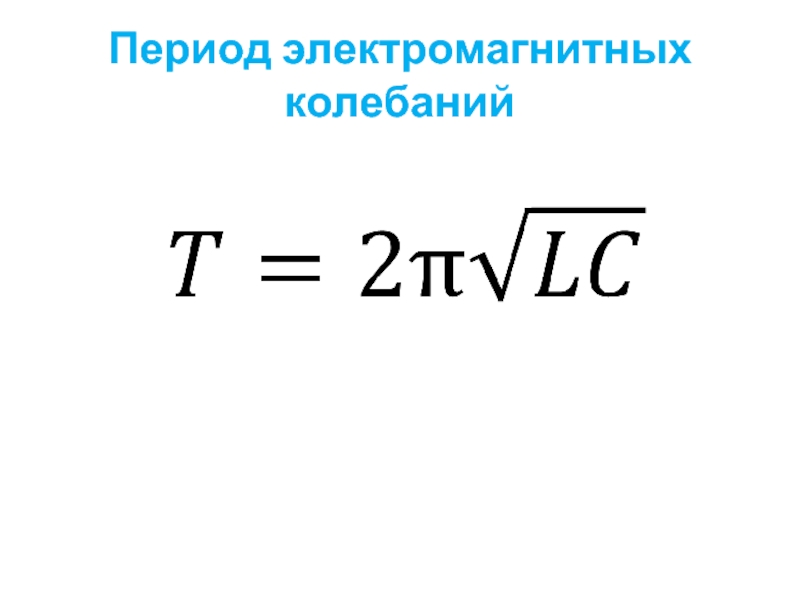

- 39. Период электромагнитных колебаний
- 40. Аналогия между механическими и электромагнитными колебаниями
- 41. Переменный токПеременный ток — электрический ток, который с течением
- 42. Получение переменного тока Генератор переменного тока: рамка, вращающаяся в магнитном поле, является моделью генератора переменного тока.

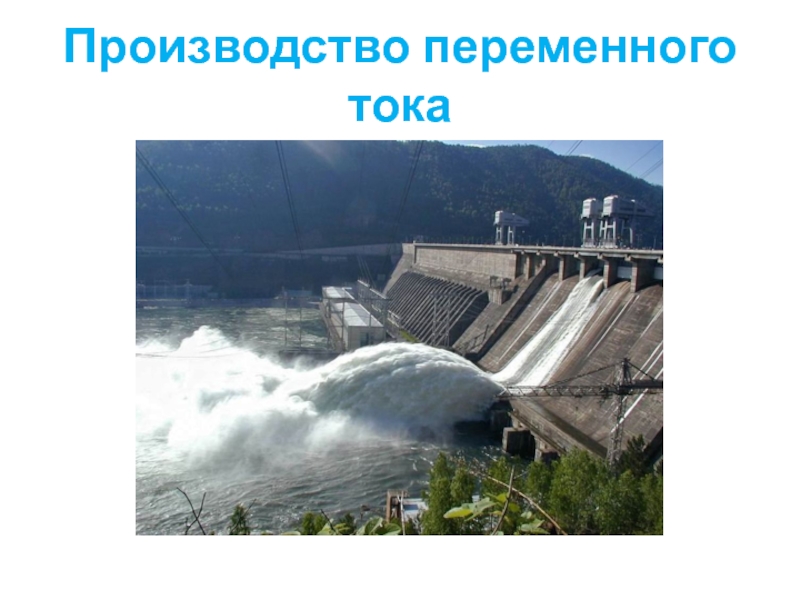

- 43. Производство переменного тока
- 44. Производство переменного тока

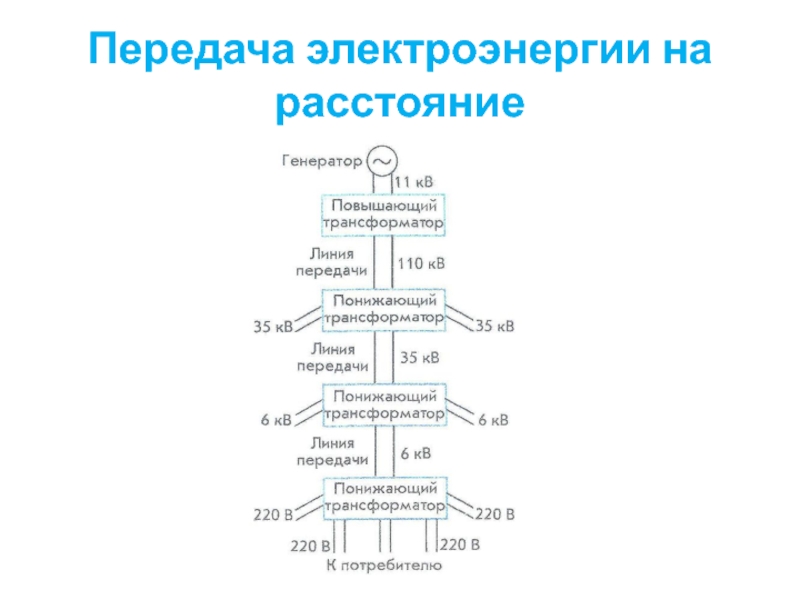

- 45. Передача электроэнергии на расстояние
Постоянные магниты – тела, длительное время сохраняющие намагниченность.Полюс магнита – те места магнита, где обнаруживаются наиболее сильные магнитные действия.

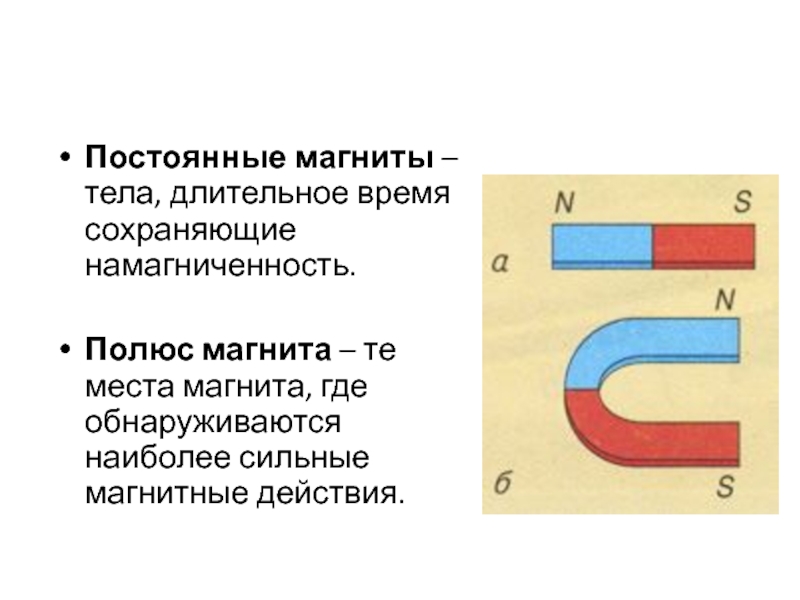

Слайд 2Постоянные магниты – тела, длительное время сохраняющие намагниченность.
Полюс магнита – те
места магнита, где обнаруживаются наиболее сильные магнитные действия.

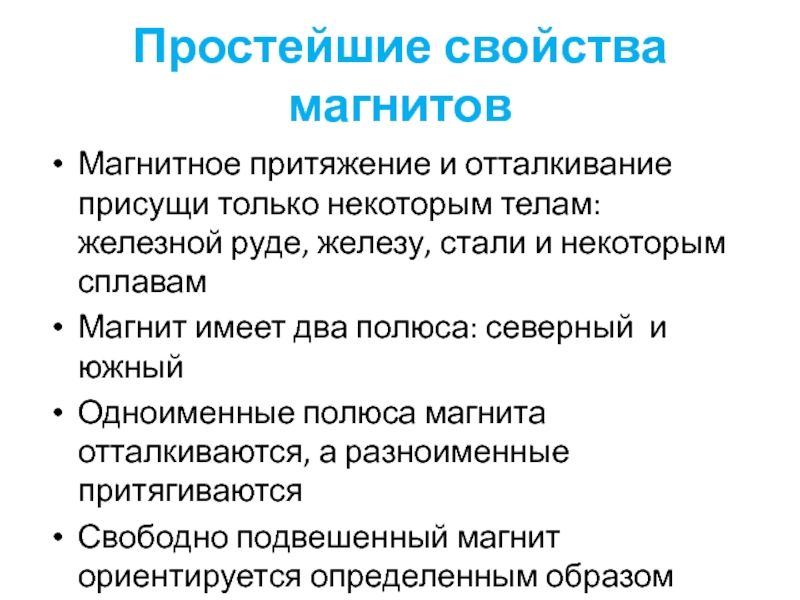

Слайд 3Простейшие свойства магнитов
Магнитное притяжение и отталкивание присущи только некоторым телам: железной
руде, железу, стали и некоторым сплавам
Магнит имеет два полюса: северный и южный
Одноименные полюса магнита отталкиваются, а разноименные притягиваются
Свободно подвешенный магнит ориентируется определенным образом относительно сторон света.
Магнит имеет два полюса: северный и южный
Одноименные полюса магнита отталкиваются, а разноименные притягиваются
Свободно подвешенный магнит ориентируется определенным образом относительно сторон света.
Слайд 4Применение постоянных магнитов
Магнитная разведка. Поиск железных руд.
Исследование горных пород. В
горных породах вектор намагниченности «замораживается», что позволяет судить о временных изменениях и событиях.
Магнитные сепараторы. Для обогащения полезных ископаемых.
Магнитная запись информации и воспроизведение.
Большие электромагниты. В металлургии. Для ускорения заряженных частиц.
Медицина. Всевозможные магнитные браслеты, клипсы, стельки, намагниченная вода.
Магнитные сепараторы. Для обогащения полезных ископаемых.
Магнитная запись информации и воспроизведение.
Большие электромагниты. В металлургии. Для ускорения заряженных частиц.
Медицина. Всевозможные магнитные браслеты, клипсы, стельки, намагниченная вода.

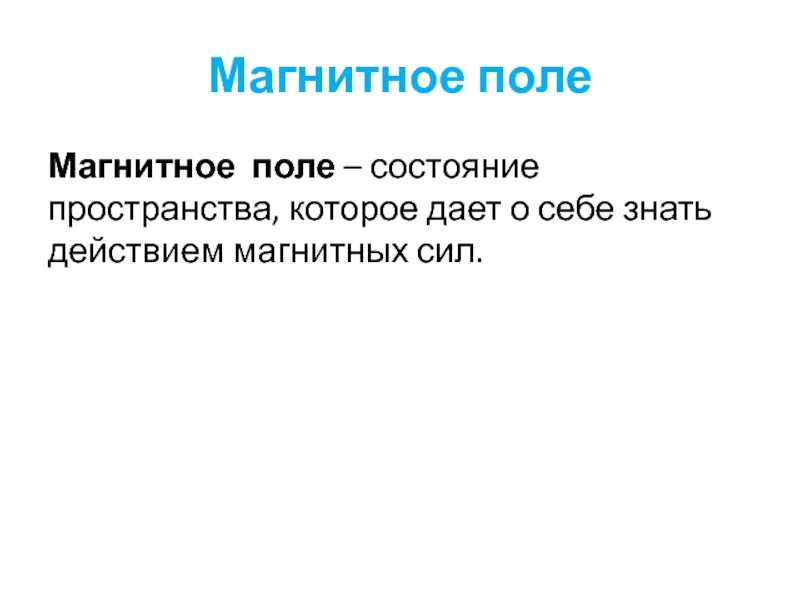

Слайд 5Магнитное поле
Магнитное поле – состояние пространства, которое дает о себе знать
действием магнитных сил.
Слайд 6Свойства магнитного поля
порождается движущимися электрическими зарядами, проводниками с током, постоянными магнитами
и переменным электрическим полем;
действует с силой на движущиеся электрические заряды, проводники с током, намагниченные тела;
переменное магнитное поле порождает переменное электрическое поле.
действует с силой на движущиеся электрические заряды, проводники с током, намагниченные тела;
переменное магнитное поле порождает переменное электрическое поле.

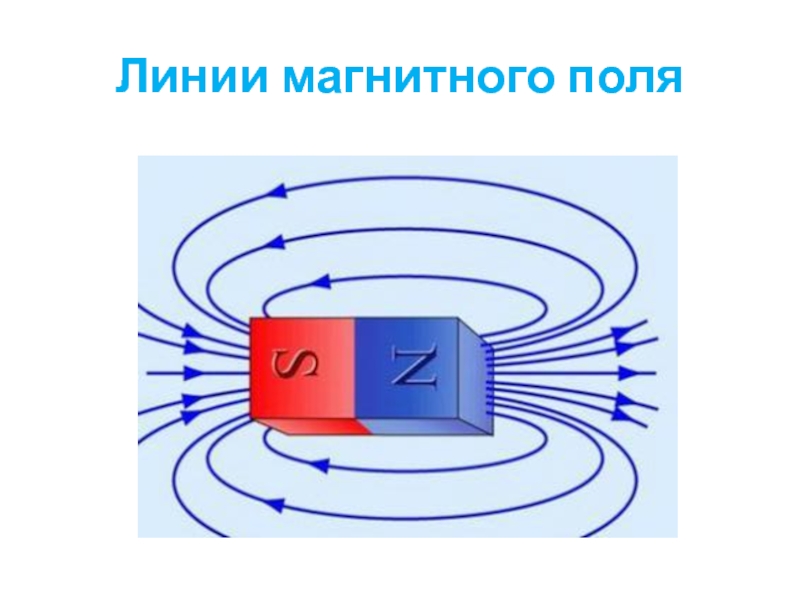

Слайд 7Линии магнитного поля
Магнитными силовыми линиями называются линии, вдоль которых в магнитном поле
располагаются железные опилки или оси маленьких магнитных стрелок. В каждой точке такой линии вектор направлен по касательной.

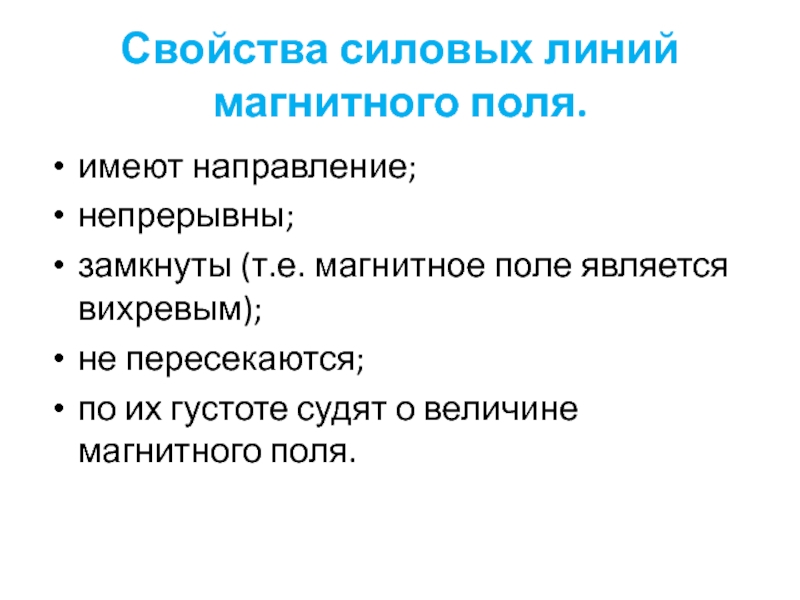

Слайд 10Свойства силовых линий
магнитного поля.
имеют направление;
непрерывны;
замкнуты (т.е. магнитное поле
является вихревым);
не пересекаются;
по их густоте судят о величине магнитного поля.
не пересекаются;
по их густоте судят о величине магнитного поля.

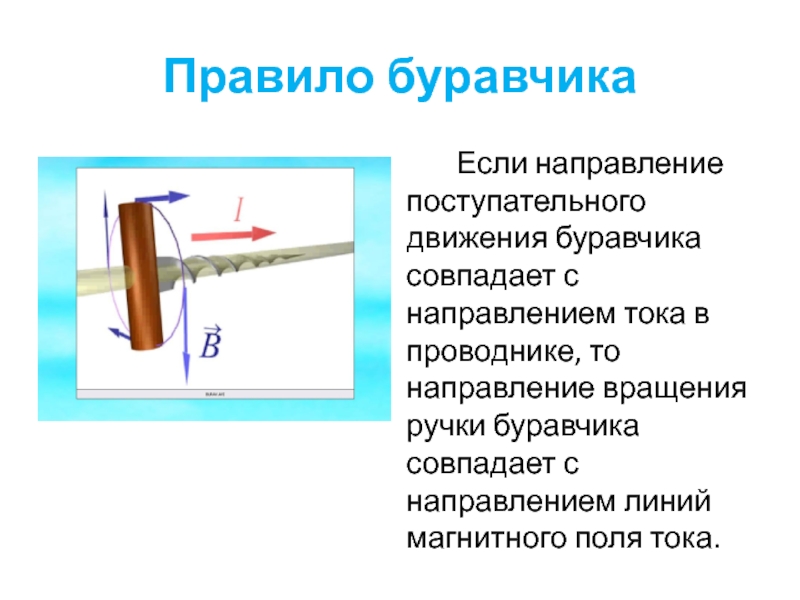

Слайд 11Правило буравчика
Если направление поступательного движения буравчика совпадает с направлением тока в
проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

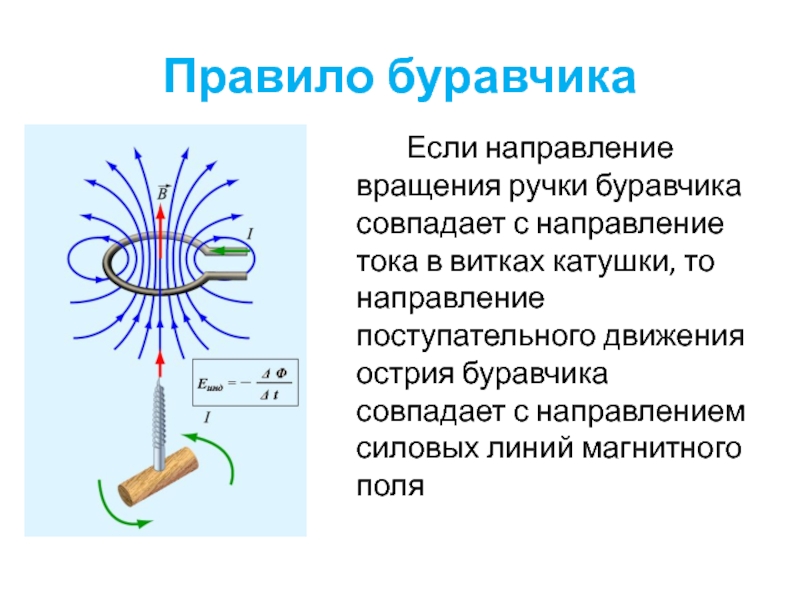

Слайд 12Правило буравчика
Если направление вращения ручки буравчика совпадает с направление тока в
витках катушки, то направление поступательного движения острия буравчика совпадает с направлением силовых линий магнитного поля

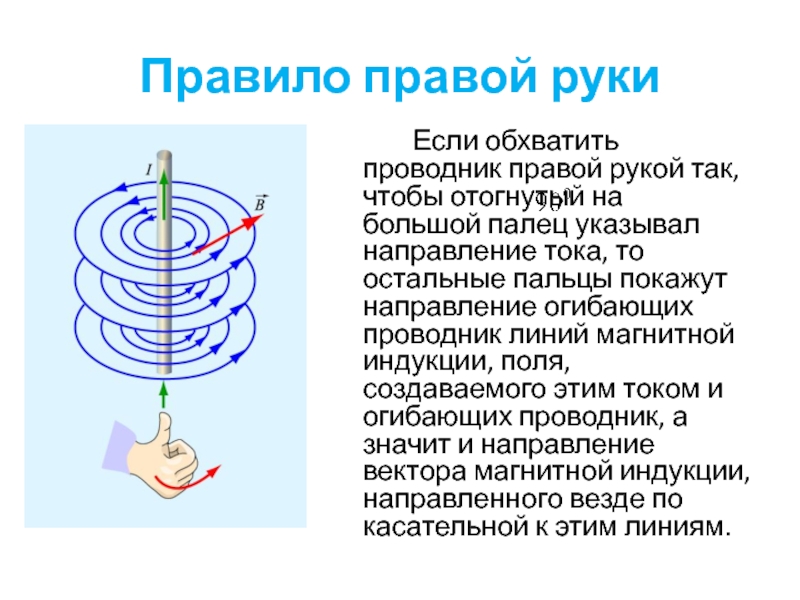

Слайд 13Правило правой руки
Если обхватить проводник правой рукой так, чтобы отогнутый на
большой палец указывал направление тока, то остальные пальцы покажут направление огибающих проводник линий магнитной индукции, поля, создаваемого этим током и огибающих проводник, а значит и направление вектора магнитной индукции, направленного везде по касательной к этим линиям.
Слайд 14Правило правой руки
Если обхватить соленоид ладонью правой руки и направить четыре
пальца по направлению тока в нем, то отставленный на 90° большой палец будет указывать направление линий магнитного поля внутри соленоида.

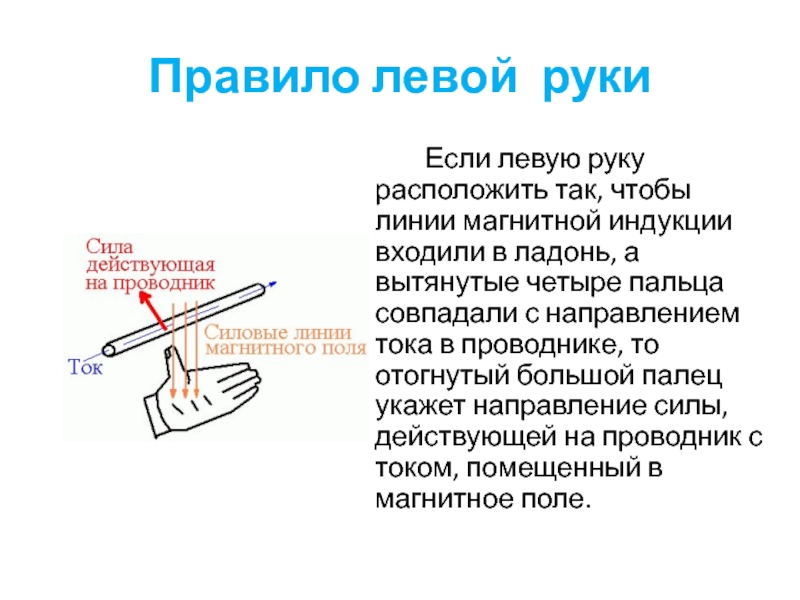

Слайд 16Правило левой руки
Если левую руку расположить так, чтобы линии магнитной
индукции входили в ладонь, а вытянутые четыре пальца совпадали с направлением тока в проводнике, то отогнутый большой палец укажет направление силы, действующей на проводник с током, помещенный в магнитное поле.

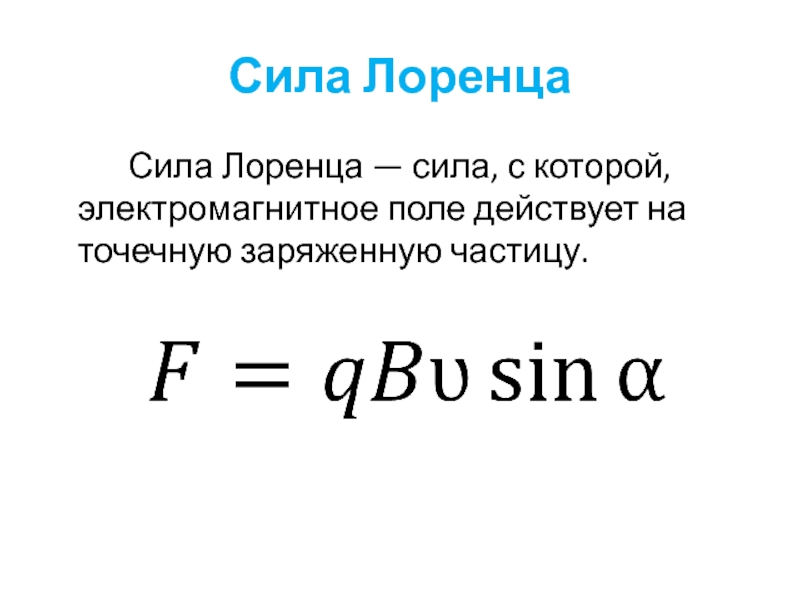

Слайд 17Сила Лоренца
Сила Лоренца — сила, с которой, электромагнитное поле действует на точечную
заряженную частицу.

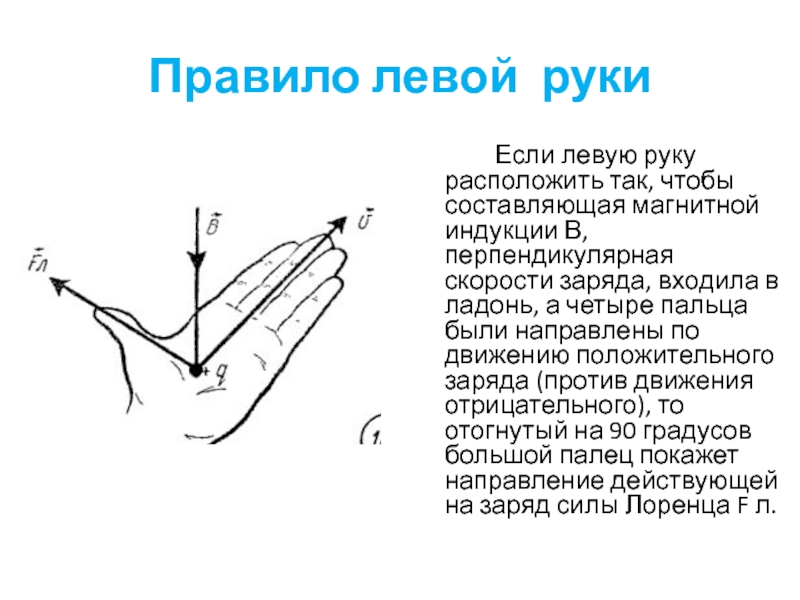

Слайд 18Правило левой руки
Если левую руку расположить так, чтобы составляющая магнитной
индукции В, перпендикулярная скорости заряда, входила в ладонь, а четыре пальца были направлены по движению положительного заряда (против движения отрицательного), то отогнутый на 90 градусов большой палец покажет направление действующей на заряд силы Лоренца F л.
Слайд 19Движение заряженной частицы в магнитном поле
1) Если заряженная частица движется параллельно силовым
линиям магнитного поля, то Сила Лоренца равняется нулю Fл = 0 , и заряд в магнитном поле движется равномерно и прямолинейно.
2) Если заряженная частица движется перпендикулярно силовым линиям магнитного поля, то сила Лоренца является центростремительной и частица движется по окружности.
Слайд 21Магнитный поток
Магнитный поток – величина, зависящая от значения вектора магнитной индукции
не в одной точке, а во всех точках поверхности, ограниченной замкнутым контуром.
Магнитный поток, пронизывающий контур – величина, равная произведению модуля вектора магнитной индукции на площадь контура и на косинус угла между вектором магнитной индукции и нормалью.
Магнитный поток, пронизывающий контур – величина, равная произведению модуля вектора магнитной индукции на площадь контура и на косинус угла между вектором магнитной индукции и нормалью.

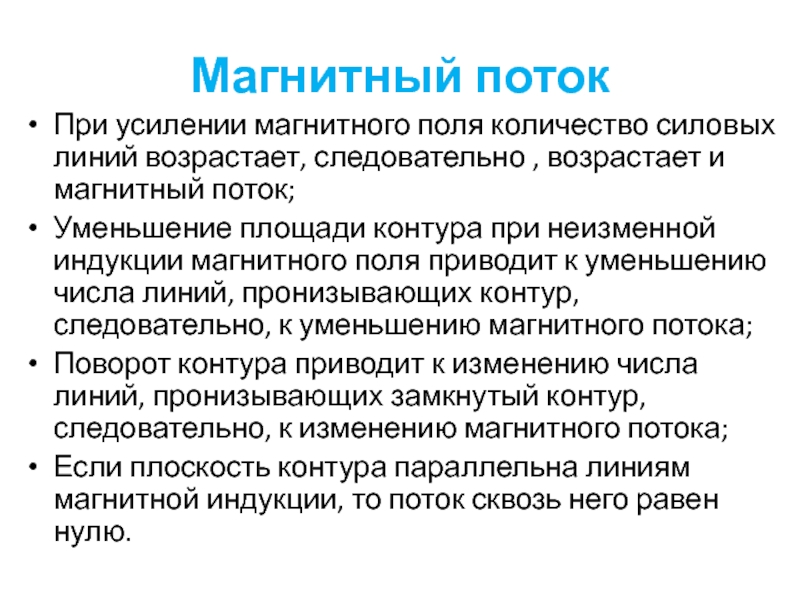

Слайд 23Магнитный поток
При усилении магнитного поля количество силовых линий возрастает, следовательно ,
возрастает и магнитный поток;
Уменьшение площади контура при неизменной индукции магнитного поля приводит к уменьшению числа линий, пронизывающих контур, следовательно, к уменьшению магнитного потока;
Поворот контура приводит к изменению числа линий, пронизывающих замкнутый контур, следовательно, к изменению магнитного потока;
Если плоскость контура параллельна линиям магнитной индукции, то поток сквозь него равен нулю.
Уменьшение площади контура при неизменной индукции магнитного поля приводит к уменьшению числа линий, пронизывающих контур, следовательно, к уменьшению магнитного потока;
Поворот контура приводит к изменению числа линий, пронизывающих замкнутый контур, следовательно, к изменению магнитного потока;
Если плоскость контура параллельна линиям магнитной индукции, то поток сквозь него равен нулю.

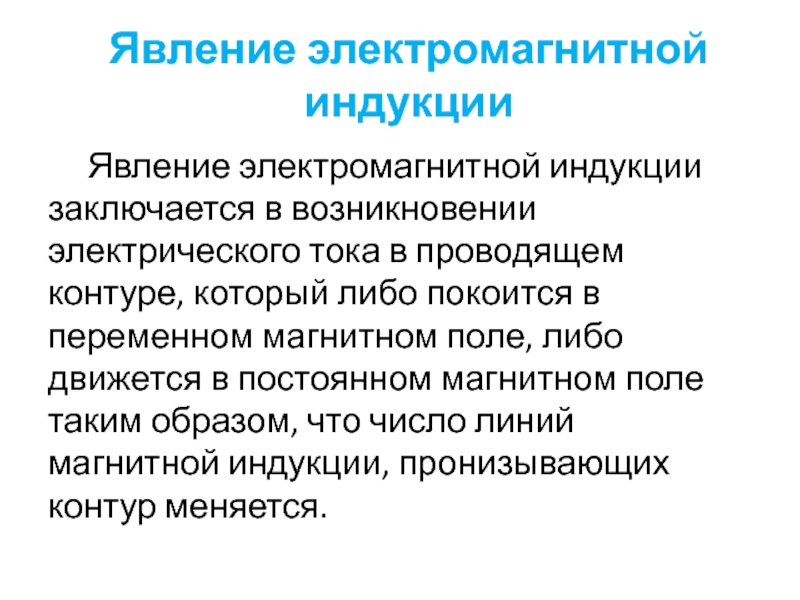

Слайд 24Явление электромагнитной индукции
Явление электромагнитной индукции заключается в возникновении электрического тока в
проводящем контуре, который либо покоится в переменном магнитном поле, либо движется в постоянном магнитном поле таким образом, что число линий магнитной индукции, пронизывающих контур меняется.

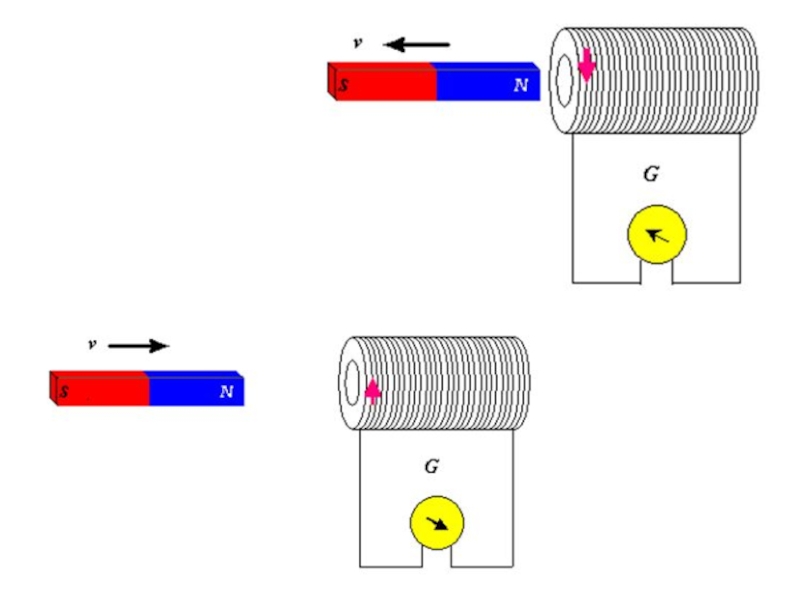

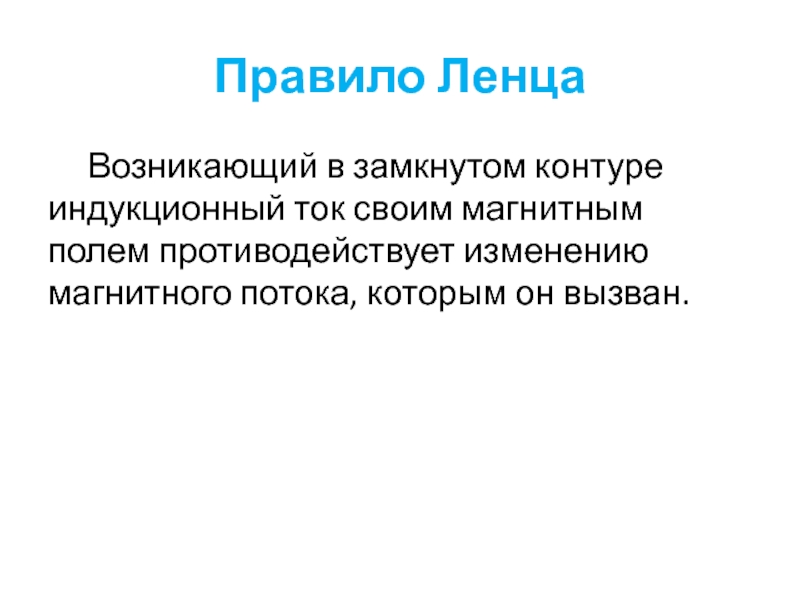

Слайд 26Правило Ленца
Возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует
изменению магнитного потока, которым он вызван.
Слайд 27Применение правила Ленца
показать направление вектора В внешнего магнитного поля;
определить увеличивается или
уменьшается магнитный поток через контур;
показать направление вектора Вi магнитного поля индукционного тока ( при уменьшении магнитного потока вектора В внешнего магнитного поля и Вi магнитного поля индукционного тока должны быть направлены одинаково, а при увеличении магнитного потока В и Вi должны быть направлены противоположно );
по правилу буравчика определить направление индукционного тока в контуре.
показать направление вектора Вi магнитного поля индукционного тока ( при уменьшении магнитного потока вектора В внешнего магнитного поля и Вi магнитного поля индукционного тока должны быть направлены одинаково, а при увеличении магнитного потока В и Вi должны быть направлены противоположно );
по правилу буравчика определить направление индукционного тока в контуре.
Слайд 29 Закон Фарадея
ЭДС электромагнитной индукции в контуре численно равна и противоположна
по знаку скорости изменения магнитного потока сквозь поверхность, ограниченную этим контуром.

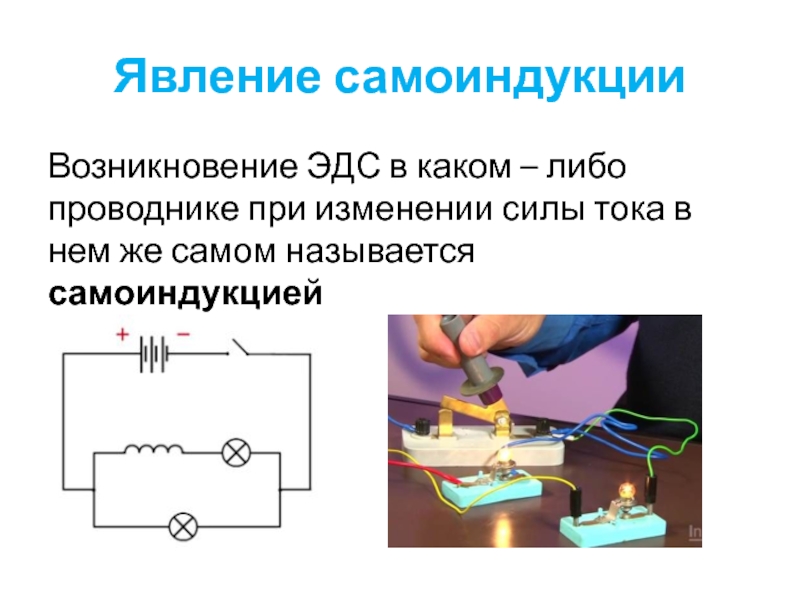

Слайд 30Явление самоиндукции
Возникновение ЭДС в каком – либо проводнике при изменении силы
тока в нем же самом называется самоиндукцией

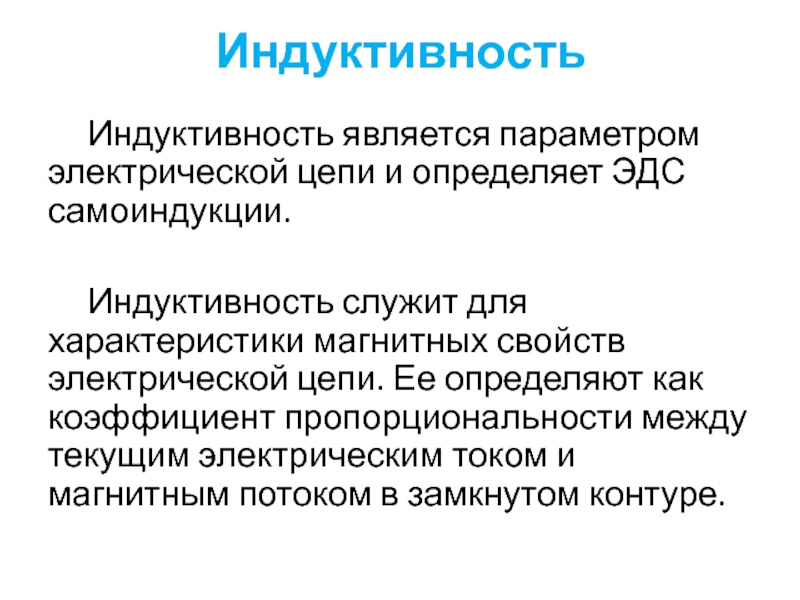

Слайд 31Индуктивность
Индуктивность является параметром электрической цепи и определяет ЭДС самоиндукции.
Индуктивность служит
для характеристики магнитных свойств электрической цепи. Ее определяют как коэффициент пропорциональности между текущим электрическим током и магнитным потоком в замкнутом контуре.

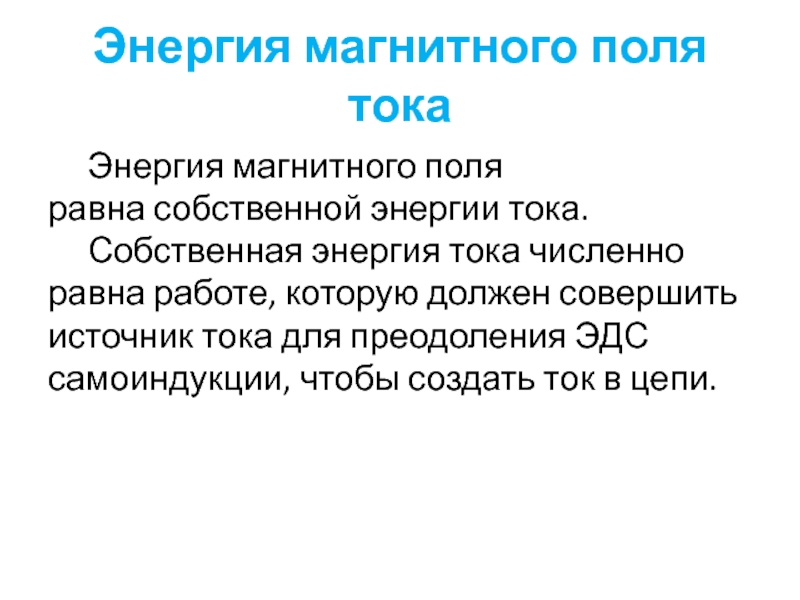

Слайд 33Энергия магнитного поля тока
Энергия магнитного поля равна собственной энергии тока.
Собственная энергия тока
численно равна работе, которую должен совершить источник тока для преодоления ЭДС самоиндукции, чтобы создать ток в цепи.
Слайд 34Энергия магнитного поля тока
Энергия магнитного поля, созданного током, прямо пропорциональна квадрату
силы тока.
Слайд 35Механические колебания и волны.
Условия возникновения свободных колебаний. Гармонические колебания и их
характеристики. Уравнения гармонических колебаний. Пружинный, физический и математический маятники Сложение гармонических колебаний одного направления и одинаковой частоты. Биения. Затухающие колебания. Апериодический процесс. Вынужденные колебания. Резонанс
Механические волны. Механизм образования механических волн в упругой среде. Длина волны. Звук.
Механические волны. Механизм образования механических волн в упругой среде. Длина волны. Звук.

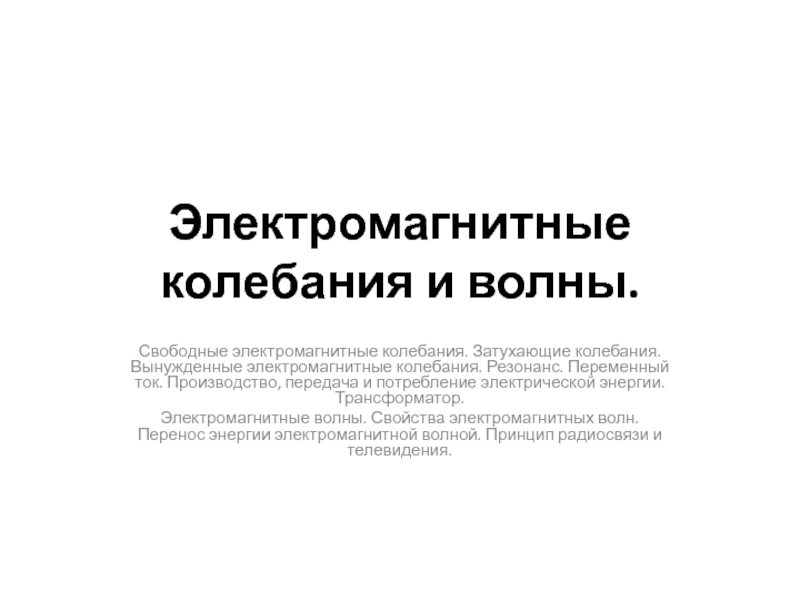

Слайд 36Электромагнитные колебания и волны.
Свободные электромагнитные колебания. Затухающие колебания. Вынужденные электромагнитные колебания.
Резонанс. Переменный ток. Производство, передача и потребление электрической энергии. Трансформатор.
Электромагнитные волны. Свойства электромагнитных волн. Перенос энергии электромагнитной волной. Принцип радиосвязи и телевидения.
Электромагнитные волны. Свойства электромагнитных волн. Перенос энергии электромагнитной волной. Принцип радиосвязи и телевидения.

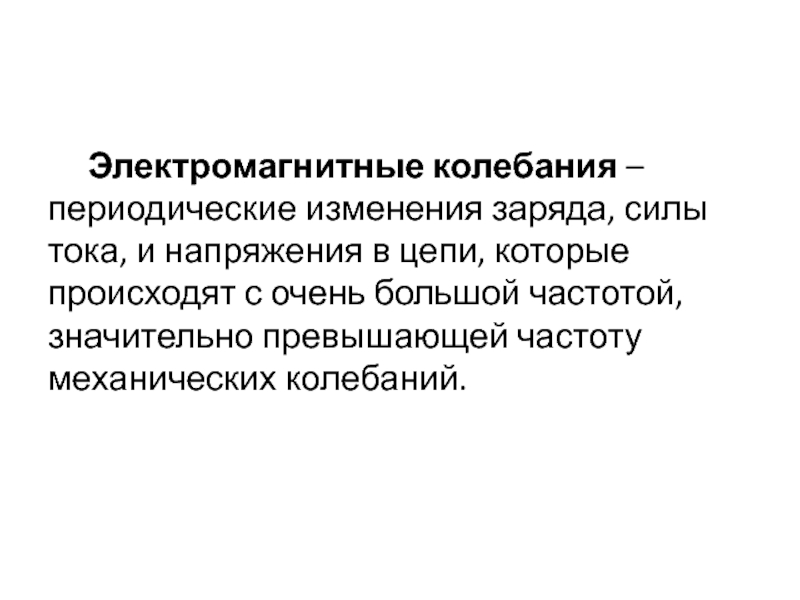

Слайд 37 Электромагнитные колебания – периодические изменения заряда, силы тока, и напряжения в
цепи, которые происходят с очень большой частотой, значительно превышающей частоту механических колебаний.

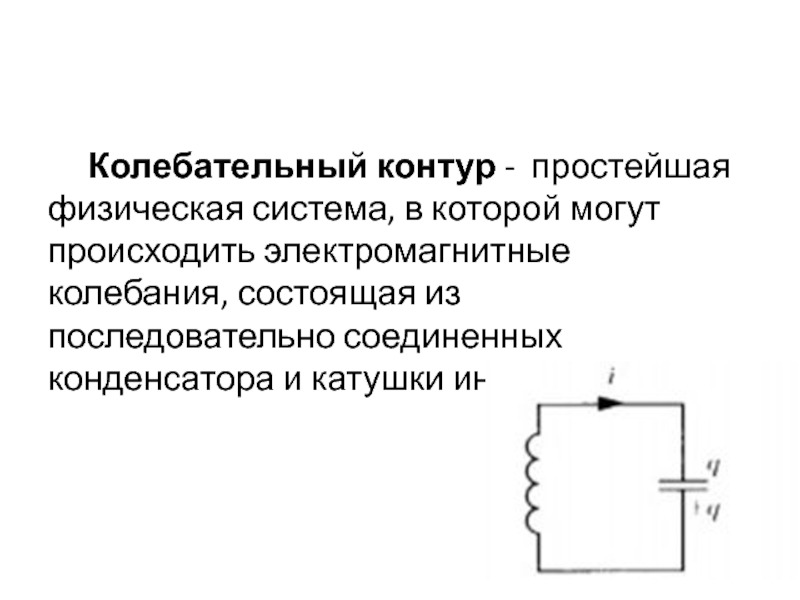

Слайд 38 Колебательный контур - простейшая физическая система, в которой могут происходить электромагнитные
колебания, состоящая из последовательно соединенных конденсатора и катушки индуктивности.
Слайд 41Переменный ток
Переменный ток — электрический ток, который с течением времени изменяется по величине и
направлению.
Стандартная частота переменного электрического тока 50 - 60 Гц.
Стандартная частота переменного электрического тока 50 - 60 Гц.

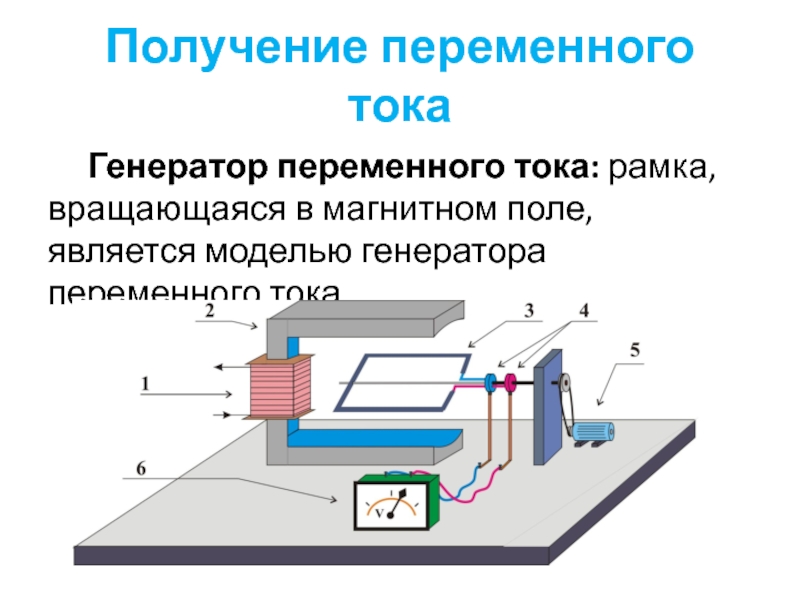

Слайд 42Получение переменного тока
Генератор переменного тока: рамка, вращающаяся в магнитном поле, является
моделью генератора переменного тока.
