Презентация, доклад на тему Магнит өрісі . Бинго 8 сынып
Содержание
- 1. Магнит өрісі . Бинго 8 сынып
- 2. 8 сынып физика 16.04.2015жҚОШ КЕЛДІҢІЗДЕР!
- 3. Магнит өрісінің тогы бар өткізгішке әрекеті. Электрқозғалтқыш. Электр өлшеуіш аспаптар
- 4. І. “Бинго” ойыны (үй тапсырмасы)ІІ. Жаңа сабақ
- 5. “Бинго” ойыныҮй тапсырмасы
- 6. ФИЗИКА-8
- 7. 15328467109121113141516171819202122232425
- 8. Магниттелуін ұзақ уақыт сақтайтын денелерді айтадыТұрақты магниттер дегеніміз не?
- 9. ФИЗИКА-8
- 10. 15328467109121113141516171819202122232425
- 11. Магнит өрісінде кішкентай магнит тілшелерінің осьтерін бойлай орналасқан сызықтарМагнит өрісінің сызықтары деген не?
- 12. ФИЗИКА-8
- 13. 15328467109121113141516171819202122232425
- 14. Өткізгіштердің электр тогымен өзара әрекеттесуі жүзеге асатын материяның түріМагнит өрісі деген не?
- 15. ФИЗИКА-8
- 16. 15328467109121113141516171819202122232425
- 17. ? Екі полюсі бар,солтүстік (N) және оңтүстік (S)Магниттің неше полюсі бар?
- 18. ФИЗИКА-8
- 19. 15328467109121113141516171819202122232425
- 20. Тек қозғалыстағы зарядтар мен тұрақты магниттерМагнит өрісін не тудырады?
- 21. ФИЗИКА-8
- 22. 15328467109121113141516171819202122232425
- 23. электромагнитІшіне темір өзекше орналастырылған шарғы не деп аталады?
- 24. ФИЗИКА-8
- 25. 15328467109121113141516171819202122232425
- 26. бұрғы ережесі арқылы табадыТогы бар шарғының магнит өрісі күш сызықтарының бағытын қалай табуға болады?
- 27. ФИЗИКА-8
- 28. 15328467109121113141516171819202122232425
- 29. Оның электр тогына әсер етуіндеМагниттік өрістің негізгі қасиеттері қандай?
- 30. ФИЗИКА-8
- 31. 15328467109121113141516171819202122232425
- 32. Тілшенің ортасынан өтетін және оның полюстерін қосатын түзуМагнит тілшесінің осі деген не?
- 33. ФИЗИКА-8
- 34. 15328467109121113141516171819202122232425
- 35. .Тек қана темір және болат заттарды немесе
- 36. ФИЗИКА-8
- 37. 15328467109121113141516171819202122232425
- 38. тұйық сызықтарТұрақты магниттің магнит сызықтары қандай?
- 39. ФИЗИКА-8
- 40. 15328467109121113141516171819202122232425
- 41. Солтүстік жарты шардаЖердің оңтүстік магнит полюсі қайда орналасқан?
- 42. ФИЗИКА-8
- 43. 15328467109121113141516171819202122232425
- 44. Ұсақ темір ұнтақтарынТүзу сызықты токтың магнит өрісін табу үшін нені пайдалануға болады?
- 45. ФИЗИКА-8
- 46. 15328467109121113141516171819202122232425
- 47. Токтың жұмыс тізбегін қосқанда немесе ажыратқандаЭлектромагниттік реле қай кезде жұмысқа қосылады?
- 48. Жаңа сабақ тақырыбын ашу
- 49. Электрондық оқулық бойынша қарастыру
- 50. Магнит өрісі тогы бар өткізгішке бағыты мен
- 51. Магнит өрісіндегі тогы бар өткізгішке әрекет ететін
- 52. Магнит өрісіндегі тікбұрышты
- 53. Магнит өрісіндегі раманың айналуы электрқозғалтқыштарда қолданылады. Электр
- 54. Электрөлшеуіш аспаптар магнит
- 55. Магнитэлектрлік өлшеуіш аспапМагнитэлектрлік өлшеуіш аспапта тұрақты магниттің
- 56. Электрмагниттік өлшеуіш аспап Электрмагниттік
- 57. Сабаққа белсенді қатысқандарыңызға рахмет! 2014 жыл
8 сынып физика 16.04.2015жҚОШ КЕЛДІҢІЗДЕР!
Слайд 4І. “Бинго” ойыны (үй тапсырмасы)
ІІ. Жаңа сабақ талдау постер
ІІІ. Бекіту: 1.
Тест тапсырмасы
2. “Кім зерек”ауызша есептер шығару
ІV. Бағалау
V. Қорытындылау
2. “Кім зерек”ауызша есептер шығару
ІV. Бағалау
V. Қорытындылау
Слайд 11Магнит өрісінде кішкентай магнит тілшелерінің осьтерін бойлай орналасқан сызықтар
Магнит өрісінің сызықтары
деген не?
Слайд 14Өткізгіштердің электр тогымен өзара әрекеттесуі жүзеге асатын материяның түрі
Магнит өрісі деген
не?
Слайд 26бұрғы ережесі арқылы табады
Тогы бар шарғының магнит өрісі күш сызықтарының бағытын
қалай табуға болады?
Слайд 35.
Тек қана темір және болат заттарды немесе басқа тұрақты магниттерді тартады
Едәуір
күші бар тұрақты магнит қандай заттарды тартады?
Слайд 47Токтың жұмыс тізбегін қосқанда немесе ажыратқанда
Электромагниттік реле қай кезде жұмысқа қосылады?

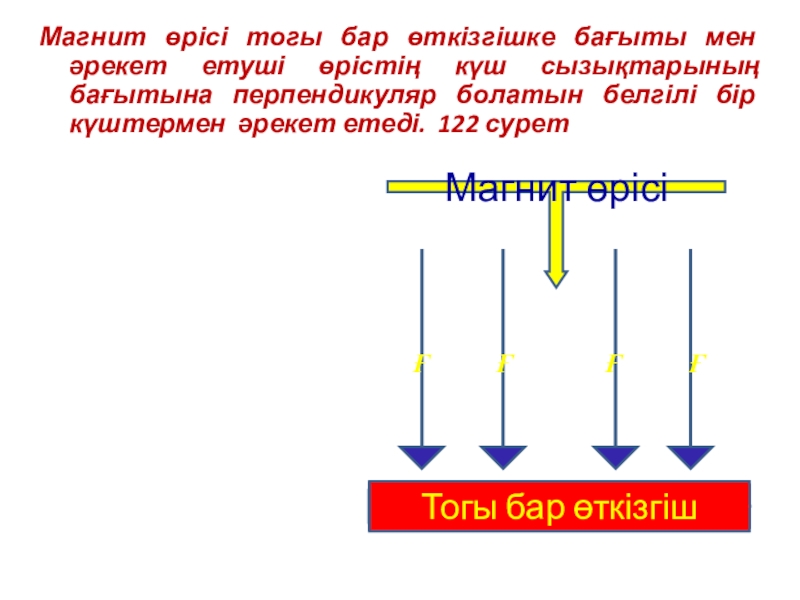

Слайд 50Магнит өрісі тогы бар өткізгішке бағыты мен әрекет етуші өрістің күш
сызықтарының бағытына перпендикуляр болатын белгілі бір күштермен әрекет етеді. 122 сурет
Магнит өрісі
Тогы бар өткізгіш
Ғ Ғ Ғ Ғ
Слайд 51Магнит өрісіндегі тогы бар өткізгішке әрекет ететін күштің бағытын сол қол
ережесін пайдаланып анықтауға болады: егер сол қолдың алақанын өрістің күш сызықтары кіретіндей етіп орналастырса, ал керілген төрт саусақ токтың жүру бағытына сәйкес бағытталса, онда 900-қа бұрылған бас бармақ өткізгішке әрекет ететін күштің бағытын көрсетеді.
123 сурет
Слайд 52 Магнит өрісіндегі тікбұрышты тогы бар АВСД рамасын
қарастырайық. Бұл раманың жазықтығы өрістің күш сызықтарына параллель орналасқан. Сол қол ережесін пайдаланып , АВСД рамасына әрекет ететін күштерді табамыз: АВ бөлігіне Ғ1 күші ;
СД бөлігіне Ғ2 күші әрекет етеді. Өрістің күш сызықтары бойымен орналасқан АС мен ВД бөліктеріне күштер әрекет етпейді. Өйткені тікбұрышты раманың АВ және СД бөліктері бірдей және параллель, сондықтан күштер де бірдей және парраллеь болады: F1 = F2
124 сурет
Слайд 53Магнит өрісіндегі раманың айналуы электрқозғалтқыштарда қолданылады. Электр энергиясын механикалық энергияға айналдыруға арналған
электр машинасы электрқозғалтқыш деп аталады.
Қозғалтқыш деген – көп орамдары бар және көлденең қимасының ауданы жеткілікті үлкен болатын рама.
Есіңде сақта!
Слайд 54 Электрөлшеуіш аспаптар магнит өрісіндегі тогы бар рамаға
әрекет ететін күштерді пайдалануға негізделген. Олар: магнитэлектрлік және электрмагниттік болып екі түрге бөлінеді.
Аспаптардың шартты белгісі: суреттер
Аспаптардың шартты белгісі: суреттер
Слайд 55Магнитэлектрлік өлшеуіш аспап
Магнитэлектрлік өлшеуіш аспапта тұрақты магниттің магнит өрісі мен ток
өтетін өткізгіштің өзара ірекеті қолданылады. Рамадағы токкүшінің мәні көп болған сайын , ол соғұрлым үлкен бұрышқа бұрылады. Рама ұшы шкала бойымен жылжитын жеңіл тілшемен жалғанған. Магнитэлектрлік құралдардың дәлдігі және сезгіштігі жоғары болады. 125 сурет
Слайд 56Электрмагниттік өлшеуіш аспап
Электрмагниттік өлшеуіш аспапта қозғалмайтын шарғы
(К) және бойымен ток жүргенде шарғыға тартылатын жұмсақ болаттан жасалған қозғалтқыш өзекшесі бар (А). Өзекше шарғыға тартылған кезде , ұшы шкала бойымен жылжитындай болып тілшемен жалғасқан. Аспапты тізбеке қосқанда , тілшенің тербелісі демпфер деп аталатын ауа тежегішті (Д) тыныштандырады. Электрмагниттік аспаптар дәлдігі нашар, бірақ сенімді әрі арзан
126 сурет
126 сурет
