Презентация, доклад на тему Линзы
Содержание

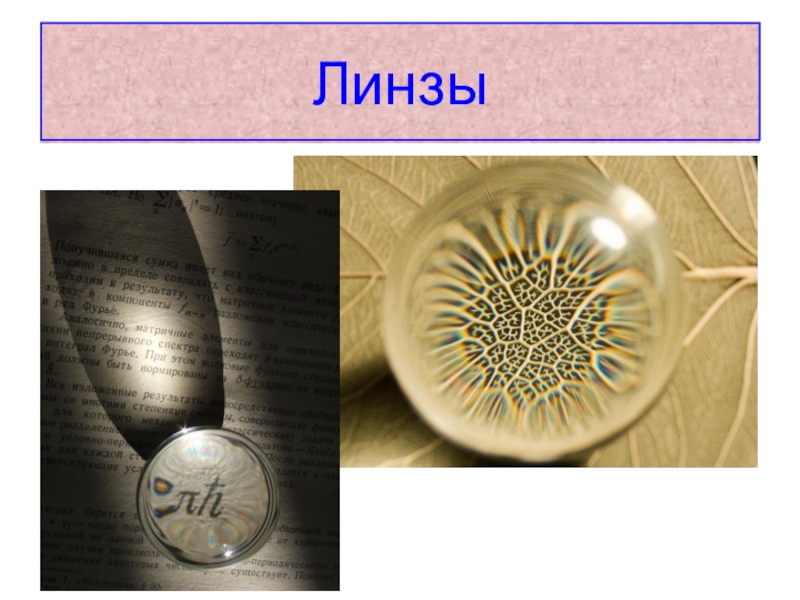

- 1. Линзы
- 2. ЛинзыЛинза – это прозрачное тело, ограниченное…
- 3. Линзы
- 4. Линзы
- 5. Линзы. Основные точки, линии и плоскости линз.Получение линз
- 6. Линзы. Основные точки, линии и плоскости линз.Получение линз
- 7. Линзы. Основные точки, линии и плоскости линз.
- 8. Линзы. Основные точки, линии и плоскости линз.Тонкая линзаОптический центр и главный фокус. Фокусное расстояние
- 9. Линзы. Основные точки, линии и плоскости линз.
- 10. Линзы. Основные точки, линии и плоскости линз.
- 11. Линзы. Основные точки, линии и плоскости линз.Фокальные плоскостиПобочные оптические оси
- 12. Линзы. Основные точки, линии и плоскости линз.Побочные фокусы
- 13. Линзы. Основные точки, линии и плоскости линз.Побочные фокусы
- 14. Линзы. Основные точки, линии и плоскости линз.Знать:1.
- 15. Оптическая сила линзыR > 0 для
- 16. Построение изображений точекТочка на главной оптической оси
- 17. Построение изображений точекТочка на главной оптической оси
- 18. Построение изображений предметовОбозначения: d,
- 19. Построение изображений предметов2. d = 2FИзображение:ДействительноеПеревернутоеВ натуральную величину
- 20. Построение изображений предметов3. F < d < 2FИзображение:ДействительноеПеревернутоеУвеличенное
- 21. Построение изображений предметов4. d = FИзображение:Изображения

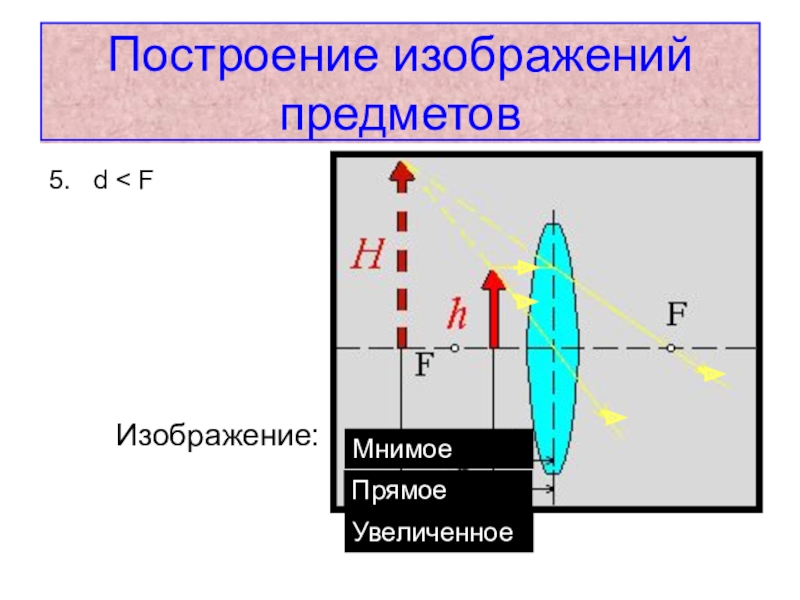

- 22. Построение изображений предметов5. d < FИзображение:
- 23. Л у п а
- 24. Построение изображений предметовВ рассеивающей линзеИзображение:МнимоеПрямоеУменьшенное

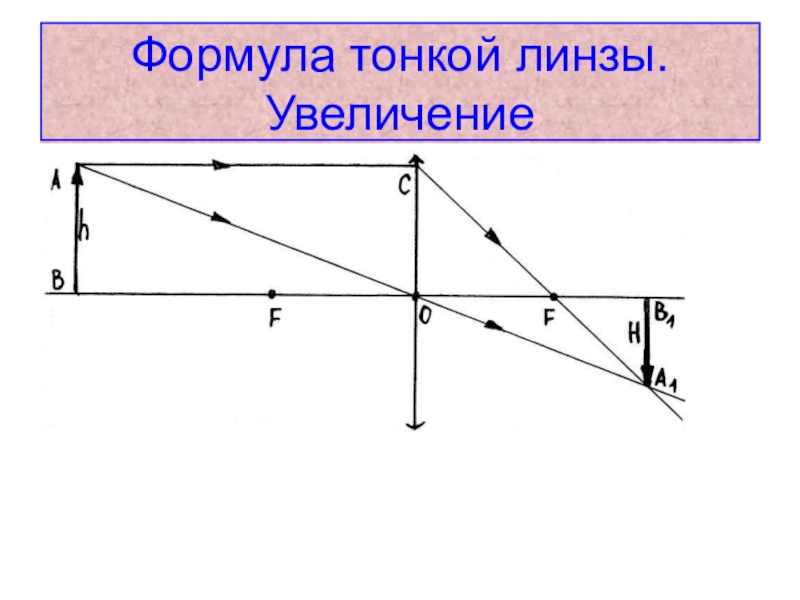

- 25. Формула тонкой линзы. Увеличение

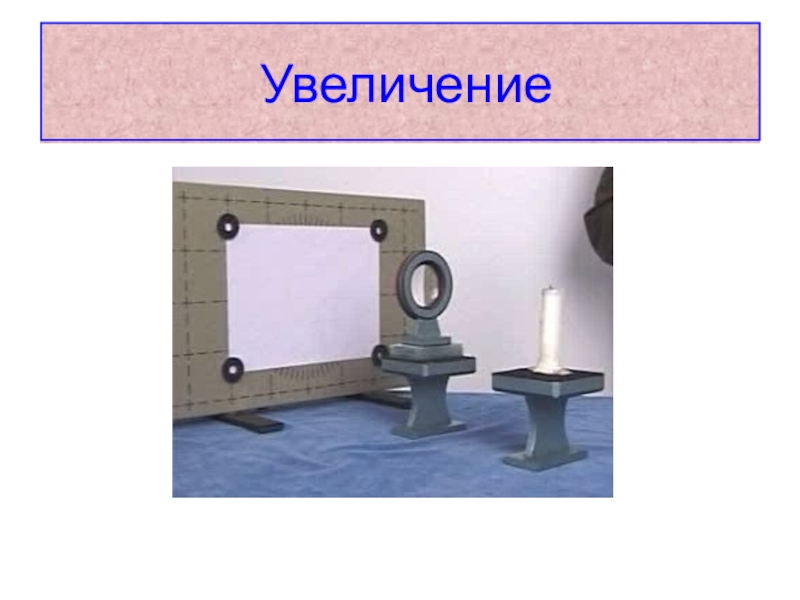

- 26. Увеличение

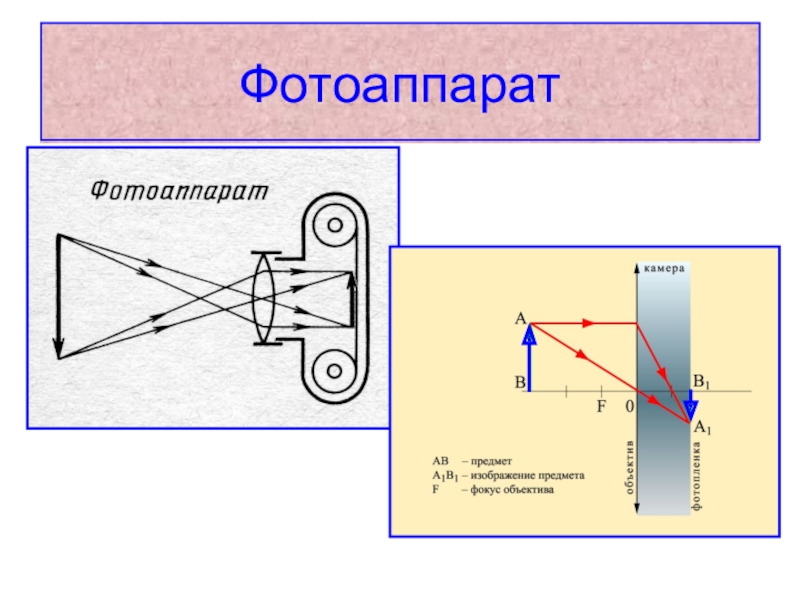

- 27. Фотоаппарат

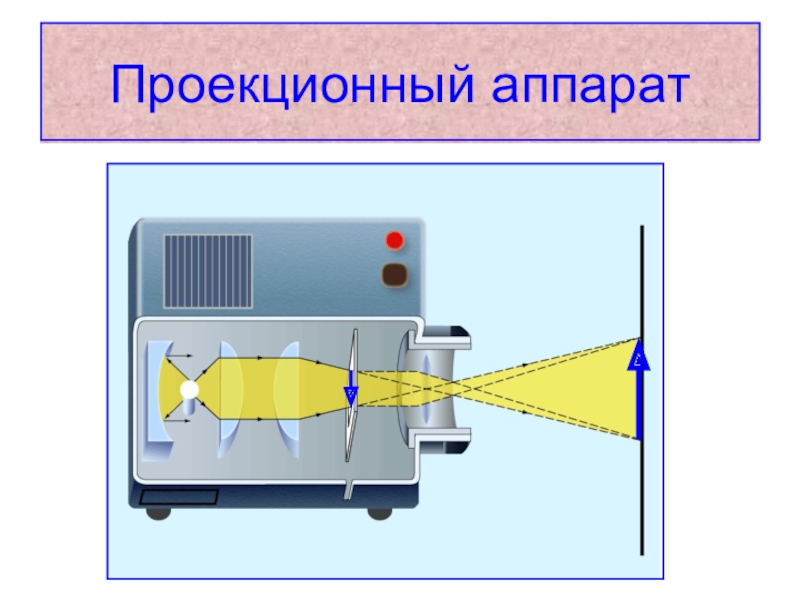

- 28. Проекционный аппарат
- 29. Оптические приборы

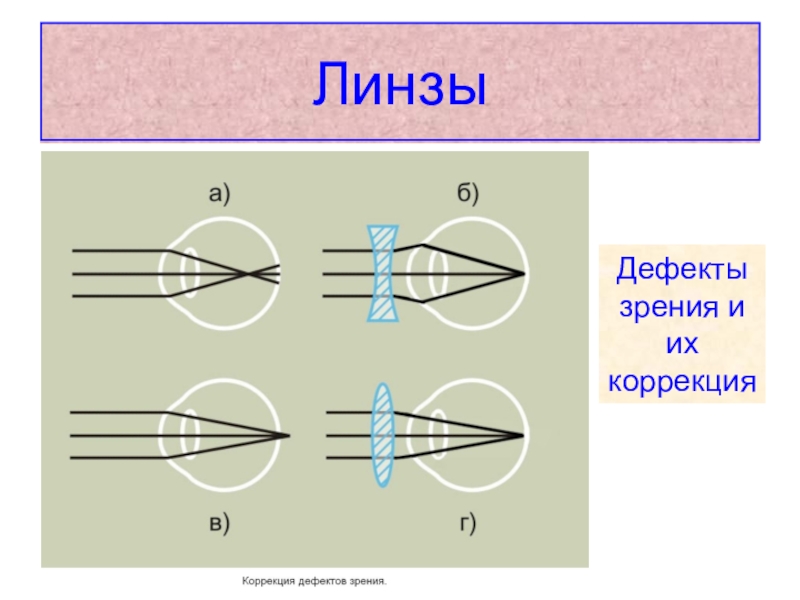

- 30. ЛинзыДефекты зрения и их коррекция

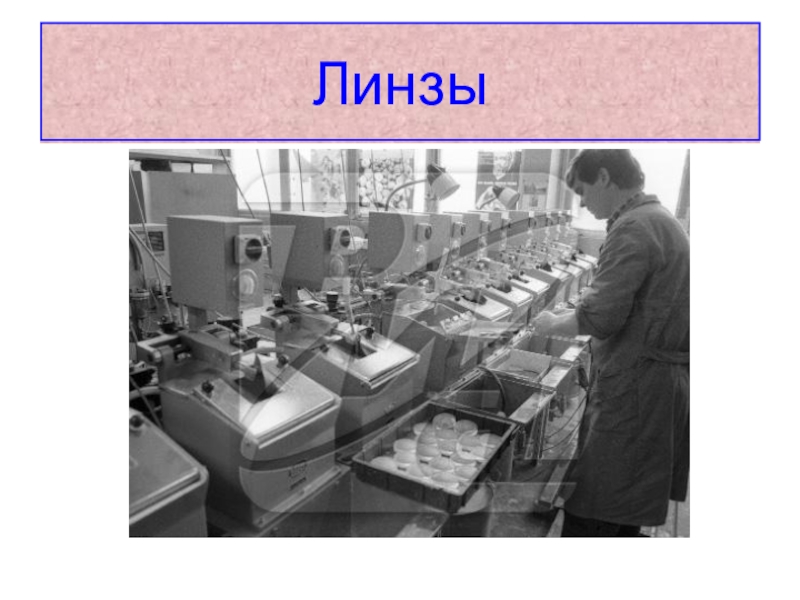

- 31. ЛинзыЦех по изготовлению очковых линз
ЛинзыЛинза – это прозрачное тело, ограниченное…
Слайд 8

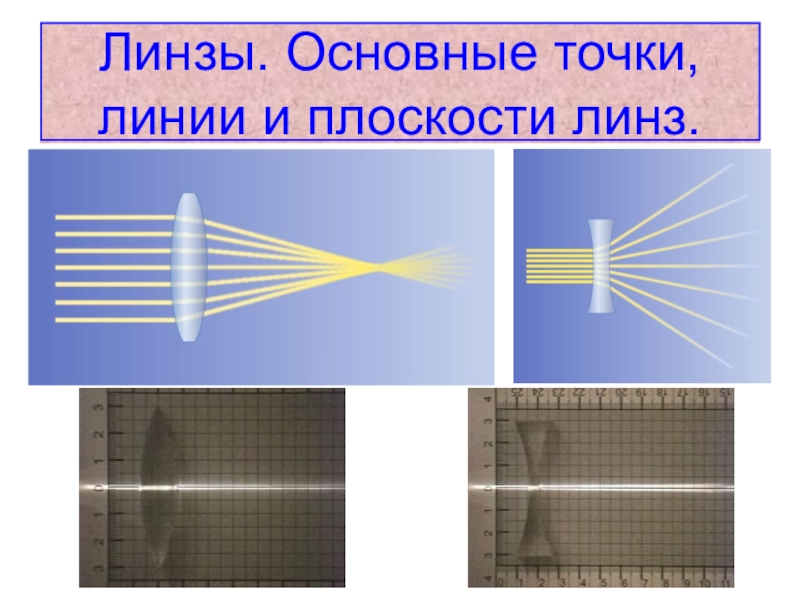

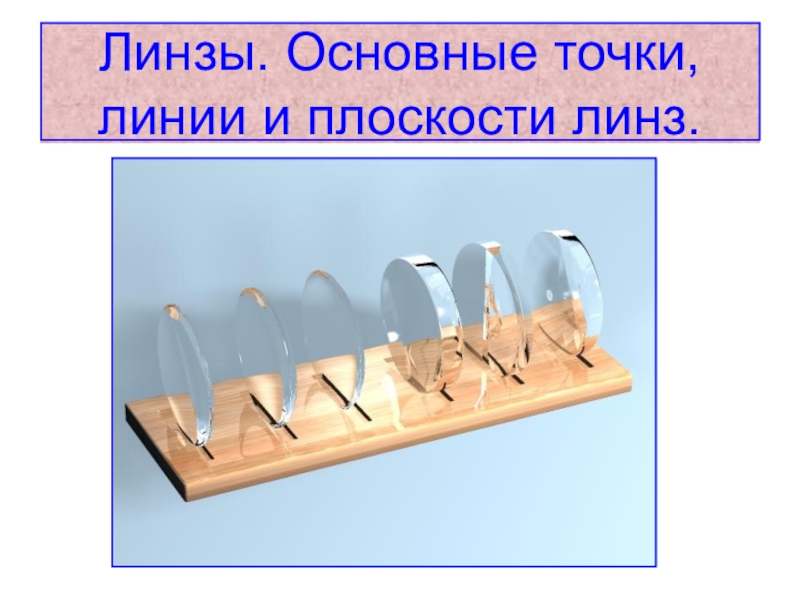

Линзы. Основные точки, линии и плоскости линз.
Тонкая линза
Оптический центр и главный
фокус. Фокусное расстояние
Слайд 14
Линзы. Основные точки, линии и плоскости линз.
Знать:
1. Центры сферических поверхностей.
2. Главную
оптическую ось.
3. Оптический центр.
4. Главные фокусы.
5. Фокусное расстояние.
6. Фокальные плоскости.
7. Побочные оптические оси.
8. Побочные фокусы.
3. Оптический центр.
4. Главные фокусы.
5. Фокусное расстояние.
6. Фокальные плоскости.
7. Побочные оптические оси.
8. Побочные фокусы.
Слайд 15

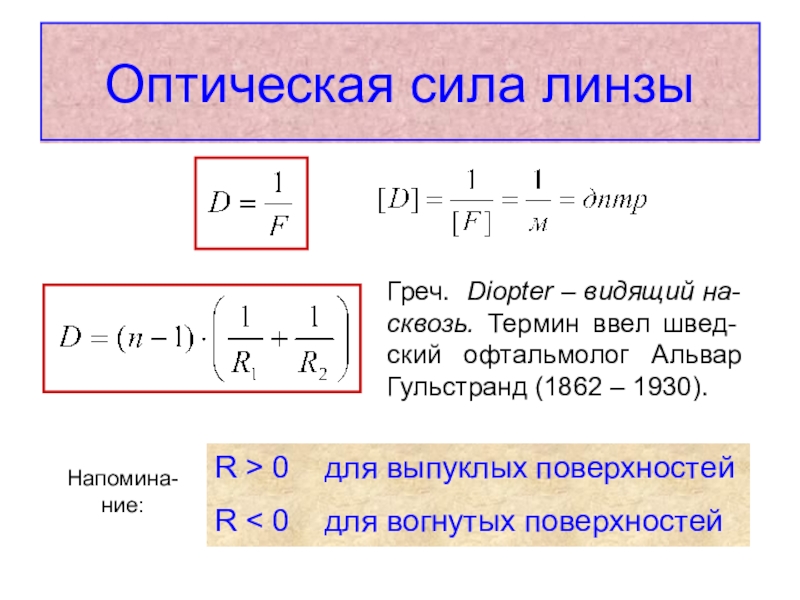

Оптическая сила линзы
R > 0 для выпуклых поверхностей
R < 0
для вогнутых поверхностей
Напомина- ние:
Греч. Diopter – видящий на- сквозь. Термин ввел швед- ский офтальмолог Альвар Гульстранд (1862 – 1930).
Слайд 16
Построение изображений точек
Точка на главной оптической оси за главным фокусом собирающей
линзы
Точка на главной оптической оси ближе главного фокуса собирающей линзы
Слайд 17

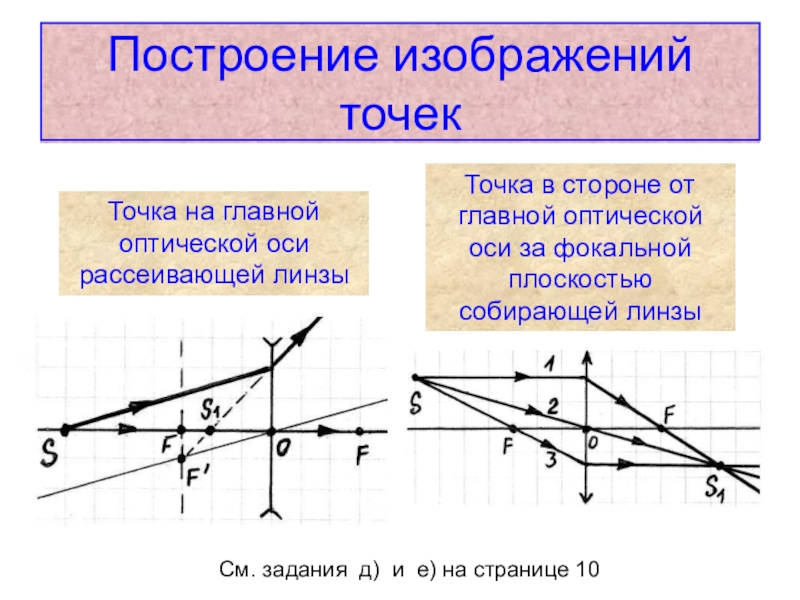

Построение изображений точек
Точка на главной оптической оси рассеивающей линзы
Точка в стороне
от главной оптической оси за фокальной плоскостью собирающей линзы
См. задания д) и е) на странице 10
Слайд 18
Построение изображений предметов
Обозначения: d, f, F,
2F, h, H
1. d>2F
Изображение:
Действительное
Перевернутое
Уменьшенное

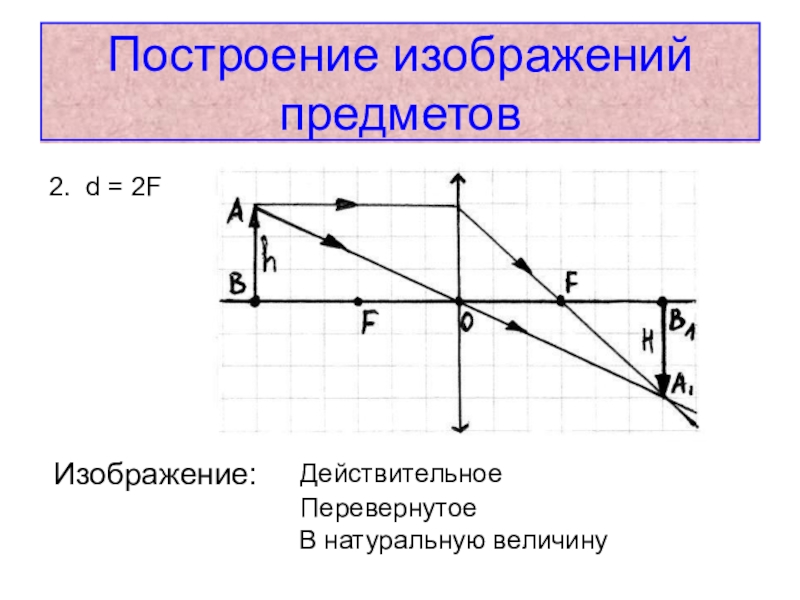

Слайд 19
Построение изображений предметов
2. d = 2F
Изображение:
Действительное
Перевернутое
В натуральную величину

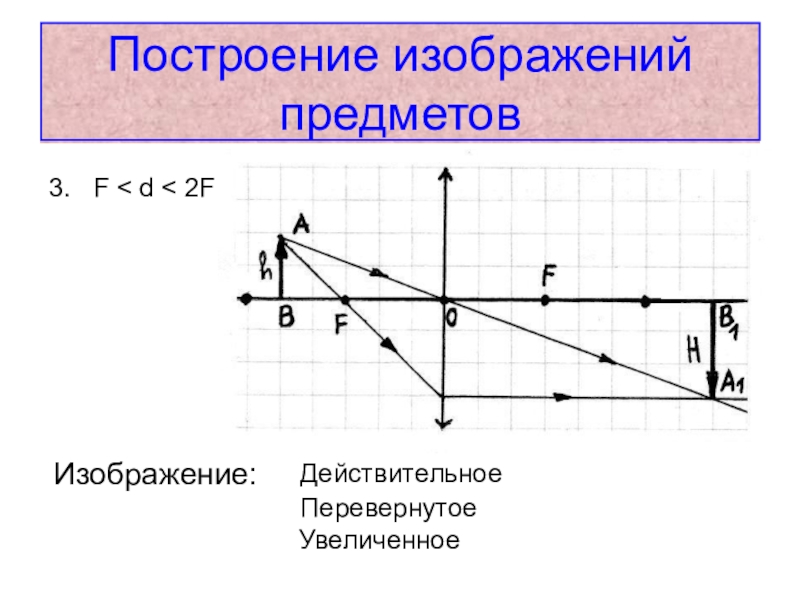

Слайд 20
Построение изображений предметов
3. F < d < 2F
Изображение:
Действительное
Перевернутое
Увеличенное
Слайд 21

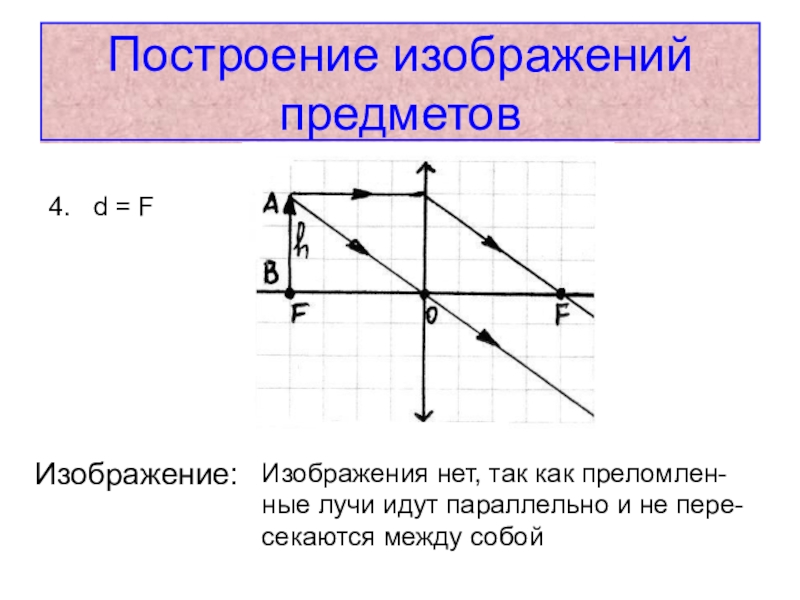

Построение изображений предметов
4. d = F
Изображение:
Изображения нет, так как преломлен-
ные лучи идут параллельно и не пере- секаются между собой
