Презентация, доклад на тему Геометрическая оптика

Содержание

Автор презентации «Геометрическая оптика» Заболотний Георгий Георгиевич - учитель физики МКОУ СОШ№7 г. Кимовска Тульской области.Презентация сделана как учебно-наглядное пособие к учебнику «Физика 11» авторов Г.Я. Мякишева, Б.Б.Буховцева, В.М.Чаругин. Предназначена для

Слайд 1Геометрическая оптика

Геометрическая оптика

Слайд 2Автор презентации «Геометрическая оптика»
Заболотний Георгий Георгиевич -
учитель физики МКОУ

СОШ№7
г. Кимовска Тульской области.

Презентация сделана как учебно-наглядное пособие к учебнику «Физика 11» авторов Г.Я. Мякишева, Б.Б.Буховцева, В.М.Чаругин. Предназначена для демонстрации на уроках изучения нового материала

Используемые источники:
1)Г.Я.Мякишев, Б.Б.Буховцев, В.М.Чаругин «Физика 11», Москва , Просвещение 2008
2)Н.А.Парфентьева «Сборник задач по физике 10-11», Москва, Просвещение 2007
3)А.П.Рымкевич «Физика 10-11»(задачник) Москва , Дрофа2001
4) Фото автора
5)Картинки из Интернета (http://images.yandex.ru/)

Автор презентации «Геометрическая оптика» Заболотний Георгий Георгиевич - учитель физики МКОУ СОШ№7 г. Кимовска Тульской области.Презентация сделана

Слайд 3Источники света
Любое тело излучающее свет является источником света
По своей природе источники

света могут быть естественными и искусственными
Источники светаЛюбое тело излучающее свет является источником светаПо своей природе источники света могут быть естественными и искусственными

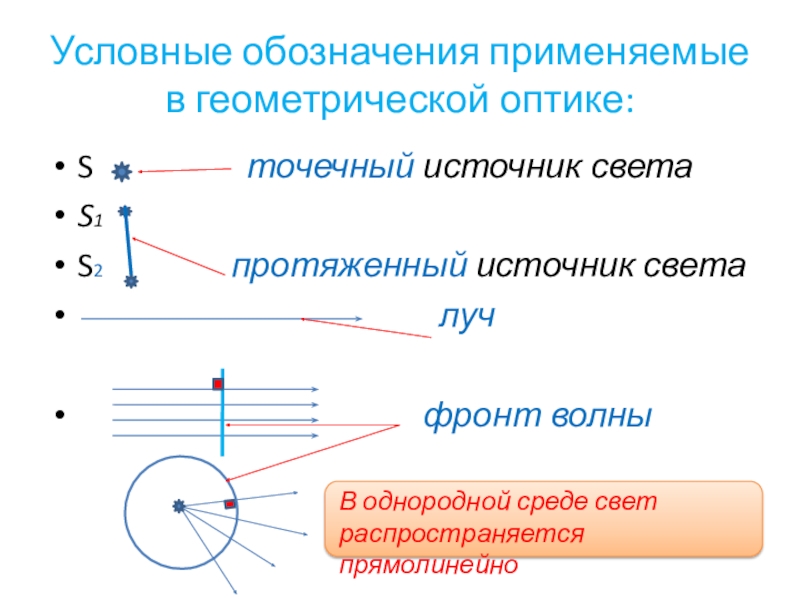

Слайд 4Условные обозначения применяемые в геометрической оптике:
S

точечный источник света
S1
S2 протяженный источник света
луч

фронт волны
Условные обозначения применяемые в геометрической оптике:S          точечный источник

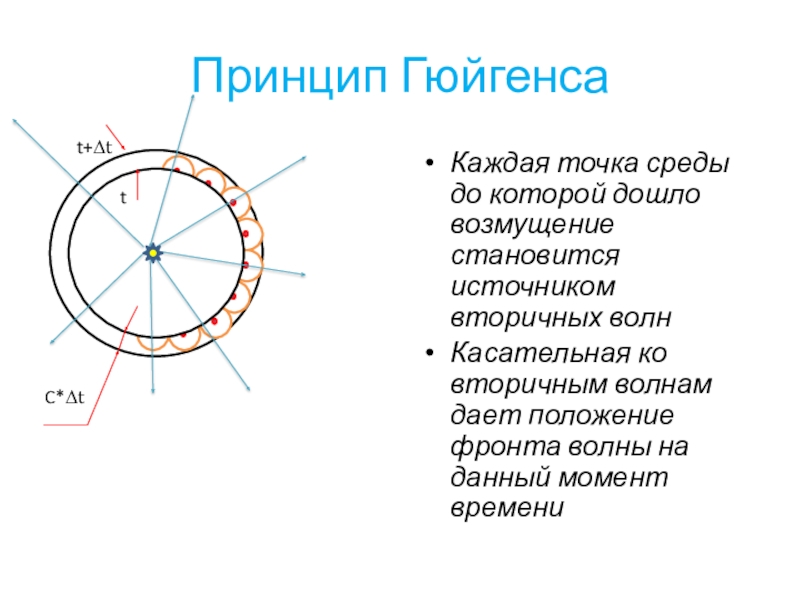

Слайд 5Принцип Гюйгенса
Каждая точка среды до которой дошло возмущение становится источником вторичных

волн
Касательная ко вторичным волнам дает положение фронта волны на данный момент времени
Принцип ГюйгенсаКаждая точка среды до которой дошло возмущение становится источником вторичных волнКасательная ко вторичным волнам дает положение

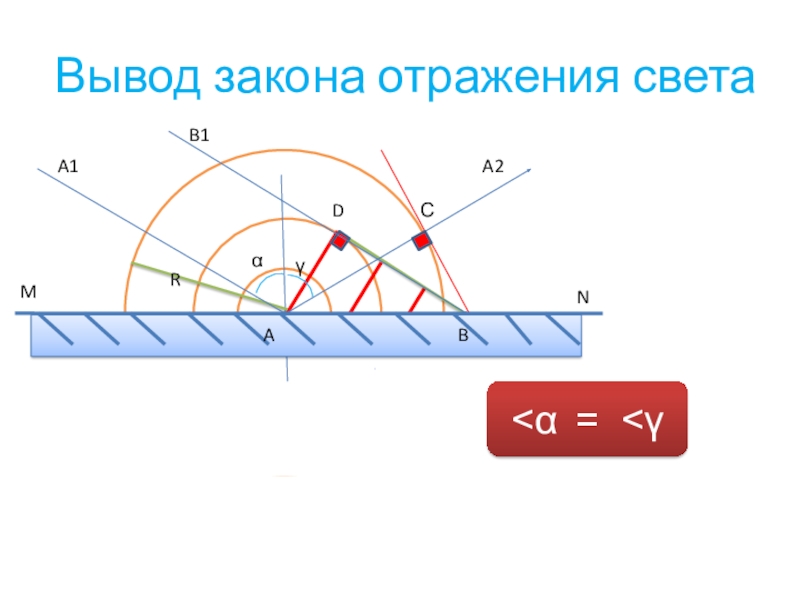

Слайд 6Вывод закона отражения света

Вывод закона отражения света

Слайд 7Закон отражения света
Луч падающий, луч

отраженный и перпендикуляр восстановленный в точку падения лежат в одной плоскости
Угол падения равен углу отражения

< = <γ

Закон отражения светаЛуч падающий,       луч отраженный и перпендикуляр восстановленный в точку

Слайд 8Построение изображений в плоском зеркале
В плоском зеркале получается
прямое , равное, мнимое


Предмет и его изображение
симметричны относительно
плоскости зеркала

Построение изображений в плоском зеркалеВ плоском зеркале получаетсяпрямое , равное, мнимое изображениеПредмет и его изображение симметричны относительно

Слайд 9Изображение каких предметов увидит наблюдатель в зеркале?
В зеркале видна только звездочка

Изображение каких предметов увидит наблюдатель в зеркале?В зеркале видна только звездочка

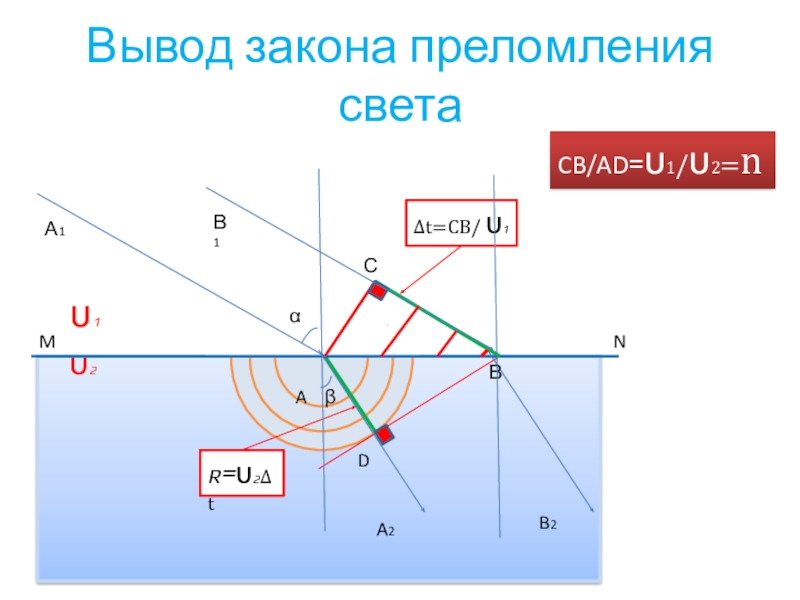

Слайд 10Вывод закона преломления света




2

CB/AD=1/2=n
1

Вывод закона преломления света      2CB/AD=1/2=n1

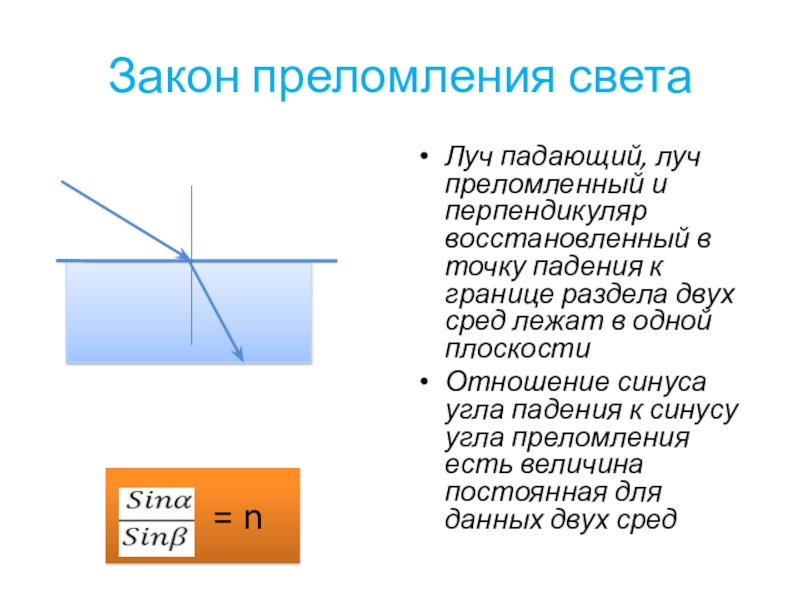

Слайд 11Закон преломления света
Луч падающий, луч преломленный и перпендикуляр восстановленный в точку

падения к границе раздела двух сред лежат в одной плоскости
Отношение синуса угла падения к синусу угла преломления есть величина постоянная для данных двух сред
Закон преломления светаЛуч падающий, луч преломленный и перпендикуляр восстановленный в точку падения к границе раздела двух сред

Слайд 12Показатель преломления
Относительный показатель преломления равен отношению скоростей света в средах, на

границе между которыми происходит преломление

n1 и n2 – абсолютные показатели преломления

Показатель преломленияОтносительный показатель преломления равен отношению скоростей света в средах, на границе между которыми происходит преломлениеn1 и

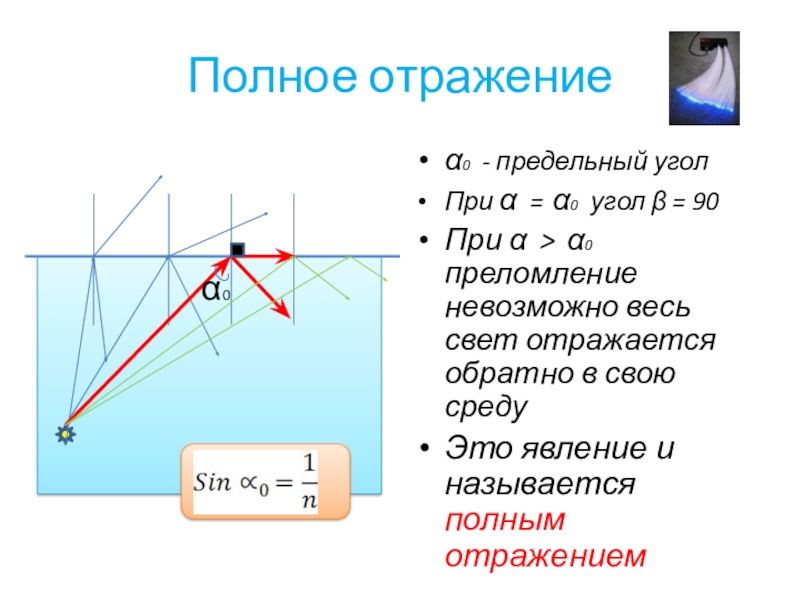

Слайд 13Полное отражение
0 - предельный угол
При  = 0 угол  =

90
При  > 0 преломление невозможно весь свет отражается обратно в свою среду
Это явление и называется полным отражением
Полное отражение0 - предельный уголПри  = 0 угол  = 90При  > 0

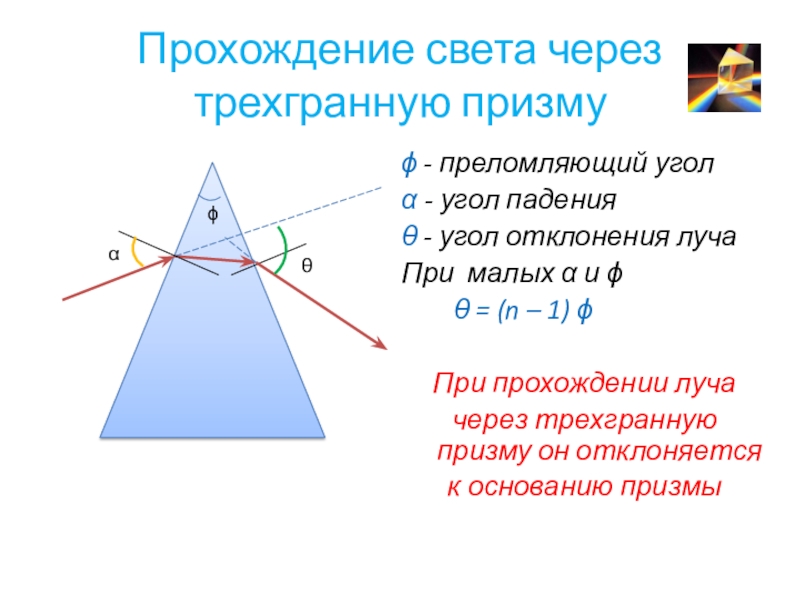

Слайд 14Прохождение света через трехгранную призму
 - преломляющий угол
 - угол падения

- угол отклонения луча
При малых  и 
 = (n – 1) 
G
При прохождении луча
через трехгранную призму он отклоняется
к основанию призмы
Прохождение света через трехгранную призму - преломляющий угол - угол падения - угол отклонения лучаПри малых 

Слайд 15Линзы
Линза –тело ограниченное сферическими поверхностями
О1 и О2 –центры сфер
R1 и R2

– радиусы сфер
О1О2 – главная оптическая ось
О – оптический центр линзы

о1

о2

о1

о2

o

Линзы Линза –тело ограниченное сферическими поверхностямиО1 и О2 –центры сферR1 и R2 – радиусы сферО1О2 – главная

Слайд 16«Замечательные» лучи, фокус линзы
Лучи идущие через оптический центр линзы не преломляются

«Замечательные» лучи, фокус линзыЛучи идущие через оптический центр линзы не преломляются

Слайд 17Лучи идущие параллельно главной оптической оси преломляются и идут через точку

называемую фокусом линзы
F – фокус линзы

о

o

Лучи идущие параллельно главной оптической оси преломляются и идут через точку называемую фокусом линзыF – фокус линзыоo

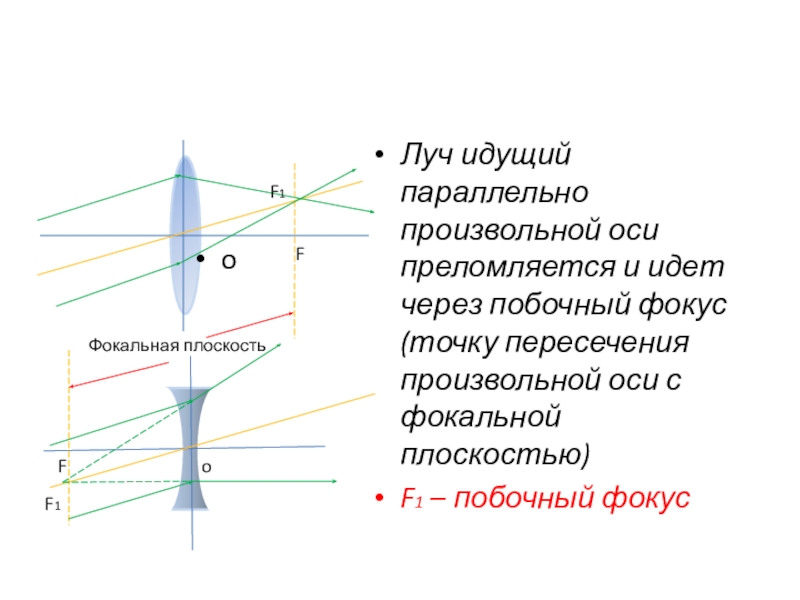

Слайд 18Луч идущий параллельно произвольной оси преломляется и идет через побочный фокус

(точку пересечения произвольной оси с фокальной плоскостью)
F1 – побочный фокус

o

F

F

F1

F1

Фокальная плоскость

Луч идущий параллельно произвольной оси преломляется и идет через побочный фокус (точку пересечения произвольной оси с фокальной

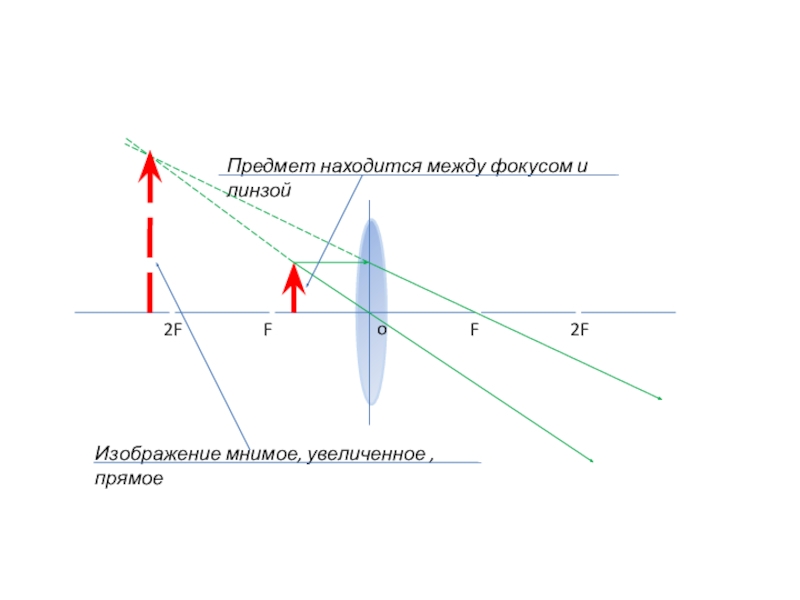

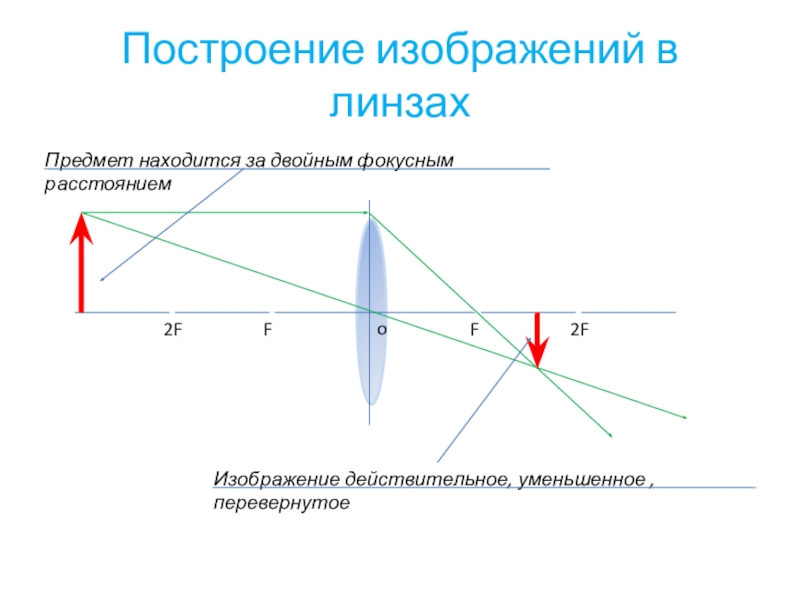

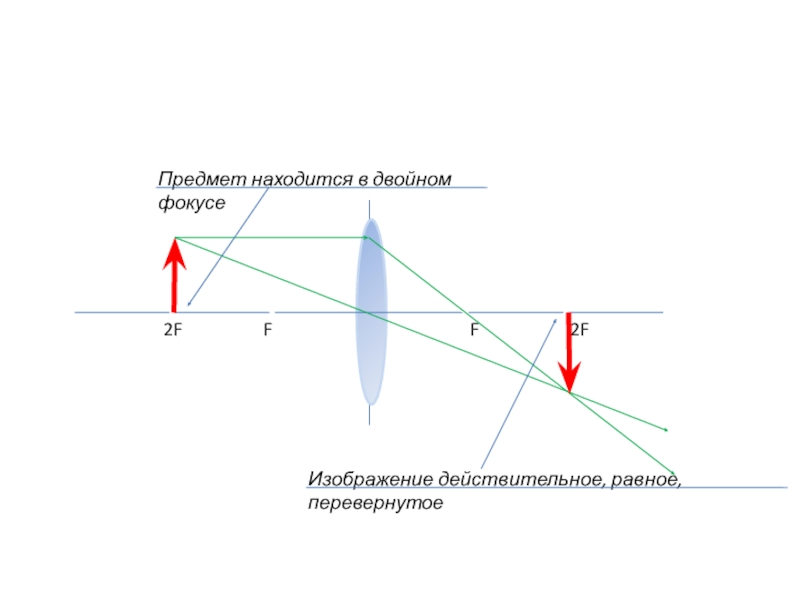

Слайд 19Построение изображений в линзах

Построение изображений в линзах

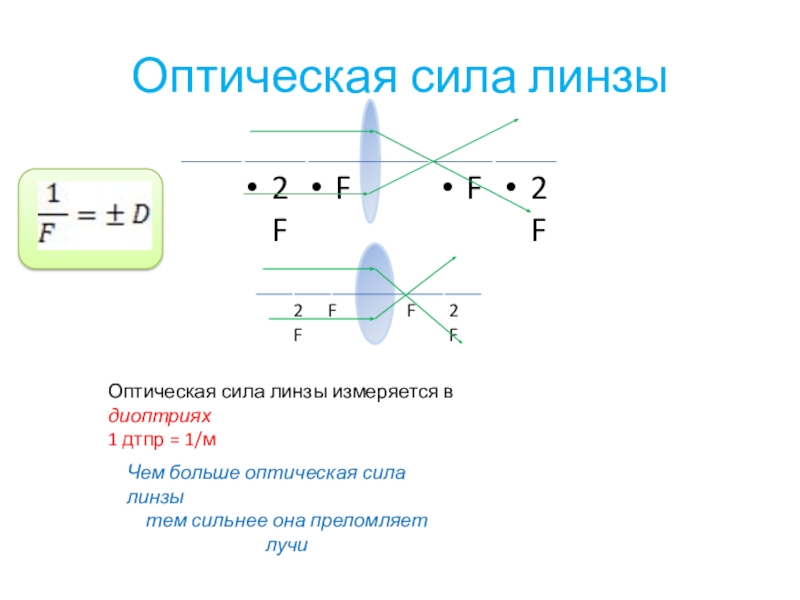

Слайд 24Оптическая сила линзы
F
F
2F
2F
Оптическая сила линзы измеряется в диоптриях
1 дтпр = 1/м
Чем

больше оптическая сила линзы
тем сильнее она преломляет лучи
Оптическая сила линзыFF2F2FОптическая сила линзы измеряется в диоптриях1 дтпр = 1/мЧем больше оптическая сила линзы тем сильнее

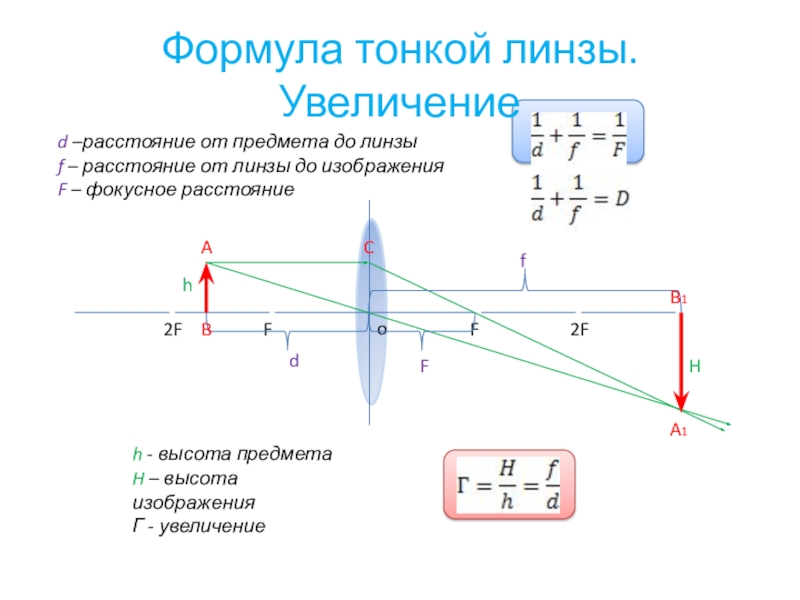

Слайд 25Формула тонкой линзы. Увеличение
d
f
F
h
H
A
B
C
A1
B1
d –расстояние от предмета до линзы
f – расстояние

от линзы до изображения
F – фокусное расстояние

h - высота предмета
H – высота изображения
Г - увеличение

Формула тонкой линзы. УвеличениеdfFhHABCA1B1d –расстояние от предмета до линзыf – расстояние от линзы до изображенияF – фокусное

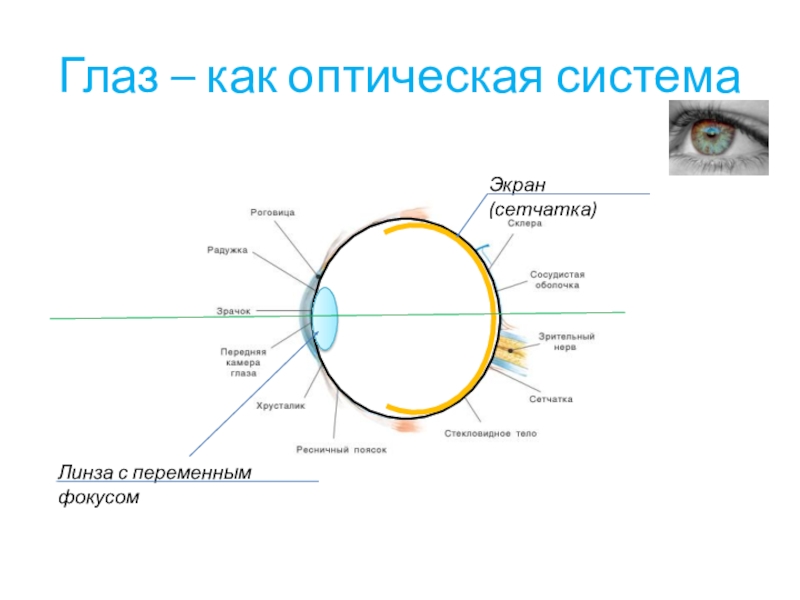

Слайд 26Глаз – как оптическая система

Глаз – как оптическая система

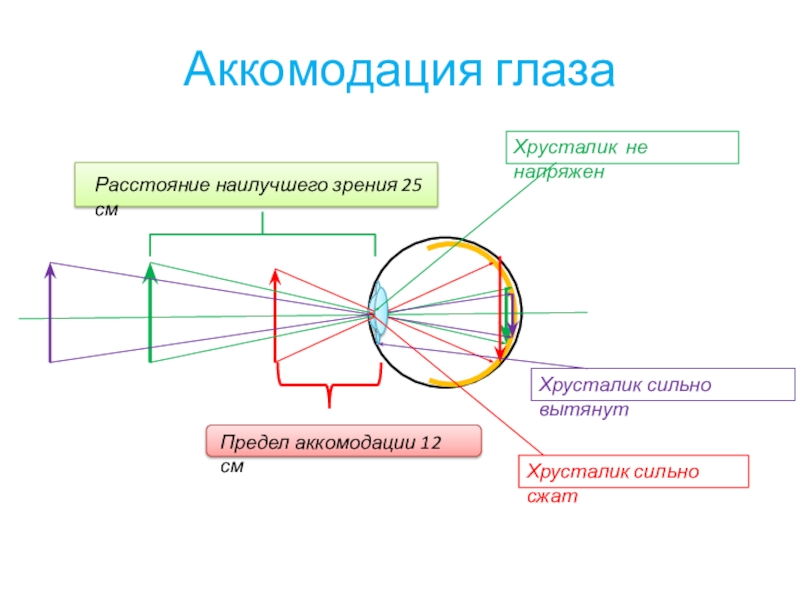

Слайд 27Аккомодация глаза

Аккомодация глаза

Слайд 28Дефекты зрения. Очки
При нормальном зрении
изображение фокусируется
точно на сетчатку
При дальнозоркости
изображение фокусируется

за сетчатку.

При близорукости изображение фокусируется перед сетчаткой.

Исправляется с помощью собирающей линзы

Исправляется при помощи рассеивающей линзы

Дефекты зрения. ОчкиПри нормальном зренииизображение фокусируетсяточно на сетчаткуПри дальнозоркости изображение фокусируется за сетчатку. При близорукости изображение фокусируется
