Презентация, доклад на тему Физика пәнінен презентация Трансформатор (11 сынып)
Содержание
- 1. Физика пәнінен презентация Трансформатор (11 сынып)
- 2. Электр энергиясын өндіру, жеткiзу және тұтыну. Трансформатор. Айнымалы ток генераторы.
- 3. Слайд 3
- 4. Сұрақтар:Электр энергиясын қалай алады?Электр энергиясын қалай жеткізеді?Электр энергиясын тұтыну?
- 5. Топпен жұмыс1. Электр энергиясын өндіру.2. Электр энергиясын жеткізу.3. Электр энергиясын тұтыну.
- 6. 2. Электр энергиясын өндіру. Айнымалы ток генераторы.Су электр станцияларыЖылу электр станцияларыАтом электр станциялары

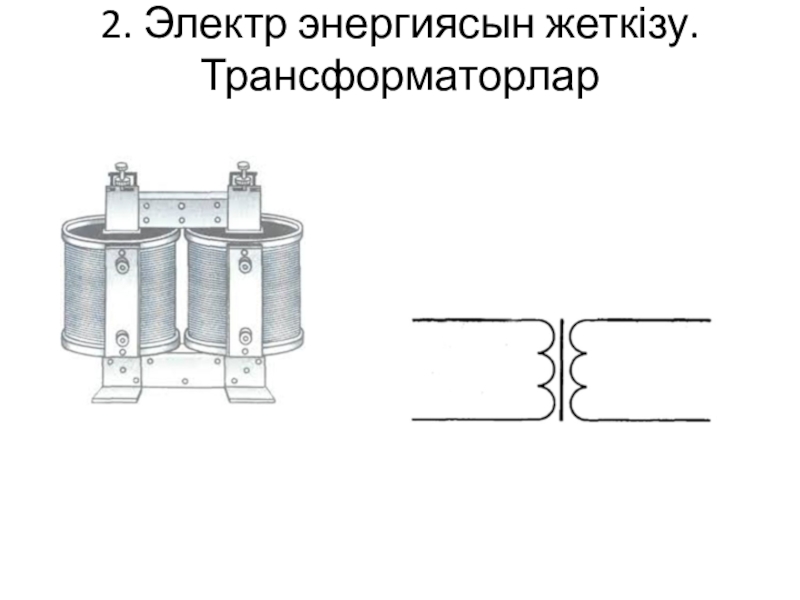

- 7. 2. Электр энергиясын жеткізу. Трансформаторлар
- 8. Көптеген жағдайда бiр ток көзiнен әртүрлi кернеуге
- 9. Трансформатордың құрылысыТемір өзекшеhttp://fizmat.by/kursy/jelektromagnt/transform
- 10. Слайд 10
- 11. Топпен жұмыс1. Электр энергиясын өндіру.2. Электр энергиясын жеткізу.3. Электр энергиясын тұтыну.
- 12. Есеп шығару:№1 Бірінші реттік орамасында 840 орам
- 13. Слайд 13

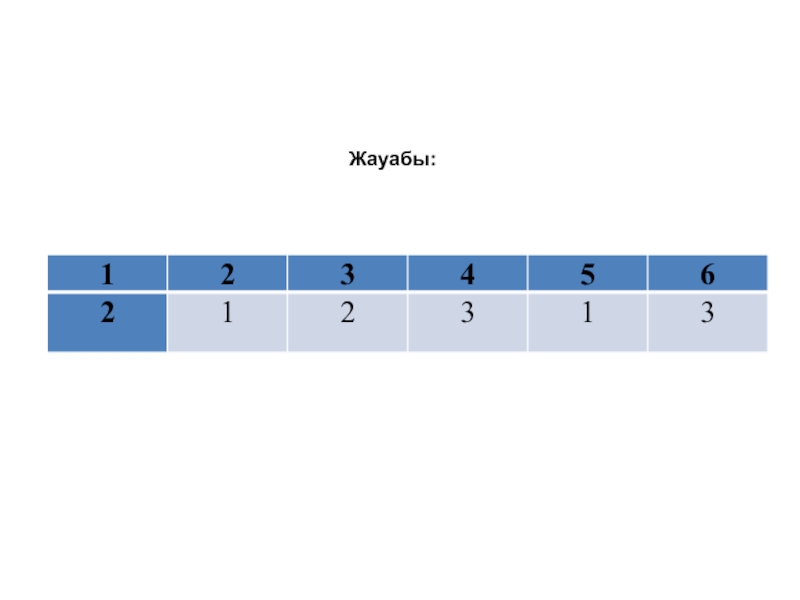

- 14. Жауабы:
Электр энергиясын өндіру, жеткiзу және тұтыну. Трансформатор. Айнымалы ток генераторы.

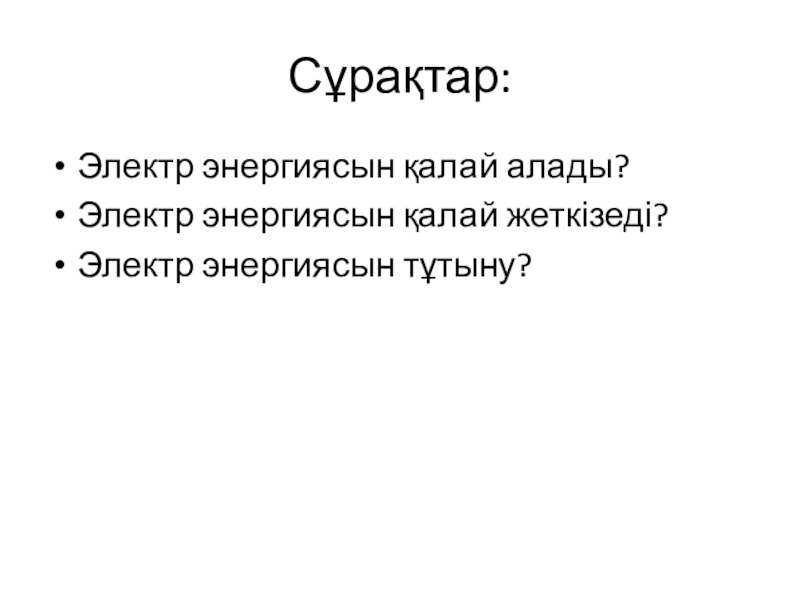

Слайд 4Сұрақтар:
Электр энергиясын қалай алады?
Электр энергиясын қалай жеткізеді?
Электр энергиясын тұтыну?

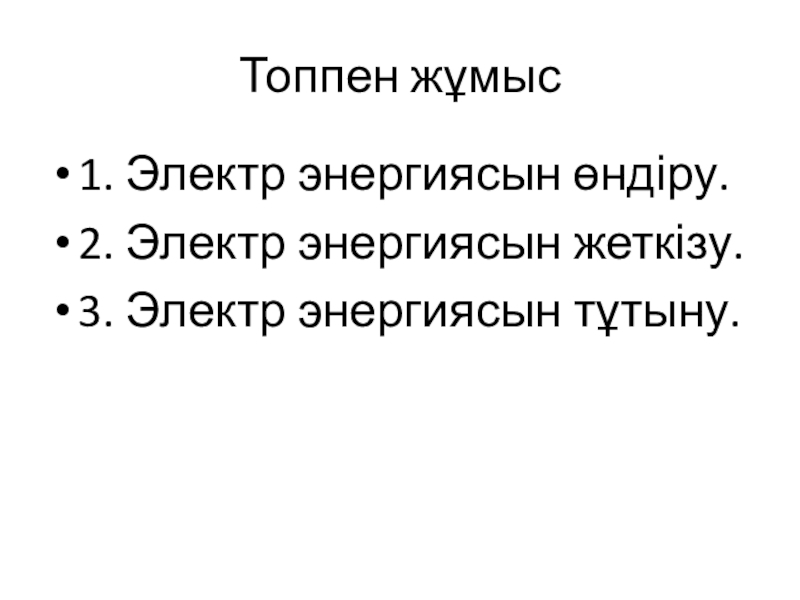

Слайд 5Топпен жұмыс
1. Электр энергиясын өндіру.
2. Электр энергиясын жеткізу.
3. Электр энергиясын тұтыну.

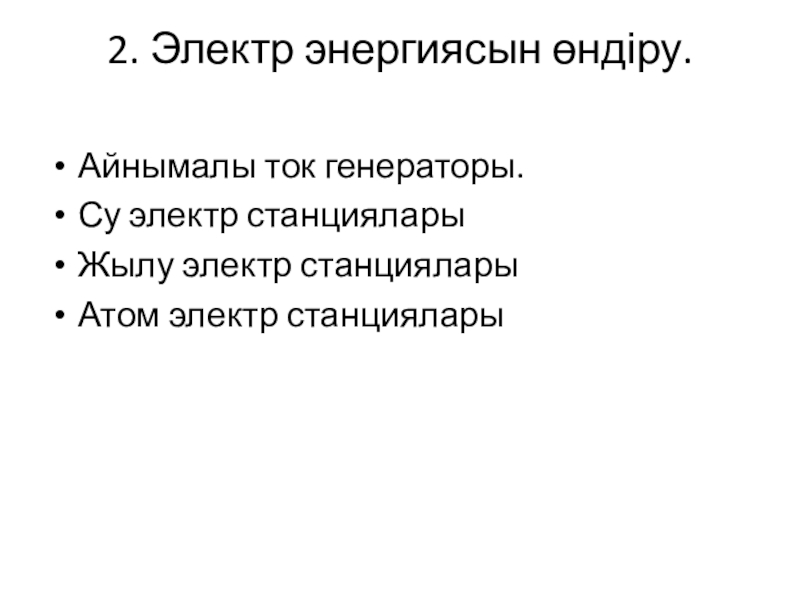

Слайд 62. Электр энергиясын өндіру.
Айнымалы ток генераторы.
Су электр станциялары
Жылу электр станциялары
Атом электр
станциялары
Слайд 8Көптеген жағдайда бiр ток көзiнен әртүрлi кернеуге арналған құралдарды қоректендiру қажет
болады. Мысалы, теледидарды 220 В-тық ток көзiне қосқан кезде оның iшiндегi қыздыру шамдарына 6,3 В, транзисторларға 1-2 В, ал электронды-сәулелендiру түтiкшесiне 15000 В кернеу беру қажет. Кернеудi осылай қажетiмiзше көтерiп, немесе төмендету үшiн трансформаторлар деп аталатын құралдар пайдаланылады. Қуаттың тұрақты дерлік мәнінде айнымалы ток кернеуінің ток күшімен қатар өзгеруін айнымалы токтың трансформациясы дейді. Айнымалы токтың трансформациясын жүзеге асыратын құрал трансформатор деп аталады. Ол электромагниттік индукция құбылысына негізделген.
Трансформаторды алғаш рет 1878 жылы орыс ғалымы П.Н.Яблочков ойлап тапқан, кейін оны 1882 жылы И.Ф. Усагин жетілдірді. Қарапайым трансформатор ферромагниттi өзекшеге кигiзiлген өткiзгiштердiң екi жақты орамдарынан тұрады.
Слайд 11Топпен жұмыс
1. Электр энергиясын өндіру.
2. Электр энергиясын жеткізу.
3. Электр энергиясын тұтыну.

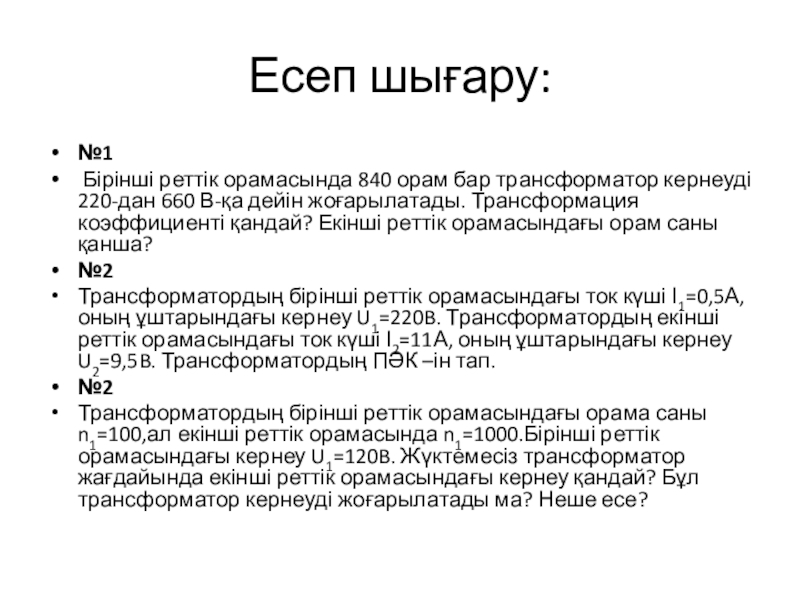

Слайд 12Есеп шығару:
№1
Бірінші реттік орамасында 840 орам бар трансформатор кернеуді 220-дан
660 В-қа дейін жоғарылатады. Трансформация коэффициенті қандай? Екінші реттік орамасындағы орам саны қанша?
№2
Трансформатордың бірінші реттік орамасындағы ток күші І1=0,5А, оның ұштарындағы кернеу U1=220B. Трансформатордың екінші реттік орамасындағы ток күші І2=11А, оның ұштарындағы кернеу U2=9,5B. Трансформатордың ПӘК –ін тап.
№2
Трансформатордың бірінші реттік орамасындағы орама саны n1=100,ал екінші реттік орамасында n1=1000.Бірінші реттік орамасындағы кернеу U1=120B. Жүктемесіз трансформатор жағдайында екінші реттік орамасындағы кернеу қандай? Бұл трансформатор кернеуді жоғарылатады ма? Неше есе?
№2
Трансформатордың бірінші реттік орамасындағы ток күші І1=0,5А, оның ұштарындағы кернеу U1=220B. Трансформатордың екінші реттік орамасындағы ток күші І2=11А, оның ұштарындағы кернеу U2=9,5B. Трансформатордың ПӘК –ін тап.
№2
Трансформатордың бірінші реттік орамасындағы орама саны n1=100,ал екінші реттік орамасында n1=1000.Бірінші реттік орамасындағы кернеу U1=120B. Жүктемесіз трансформатор жағдайында екінші реттік орамасындағы кернеу қандай? Бұл трансформатор кернеуді жоғарылатады ма? Неше есе?
