Презентация, доклад на тему Физика Индукция магнитного поля. Магнитный поток

АктуализацияРешить устно

Слайд 1Урок 39
Тема урока:
Индукция магнитного поля. Магнитный поток
Учитель физики и информатики

МКОУ ГОШ Журавлёв Илья Витальевич
Урок 39Тема урока: Индукция магнитного поля. Магнитный потокУчитель физики и информатики МКОУ ГОШ Журавлёв Илья Витальевич

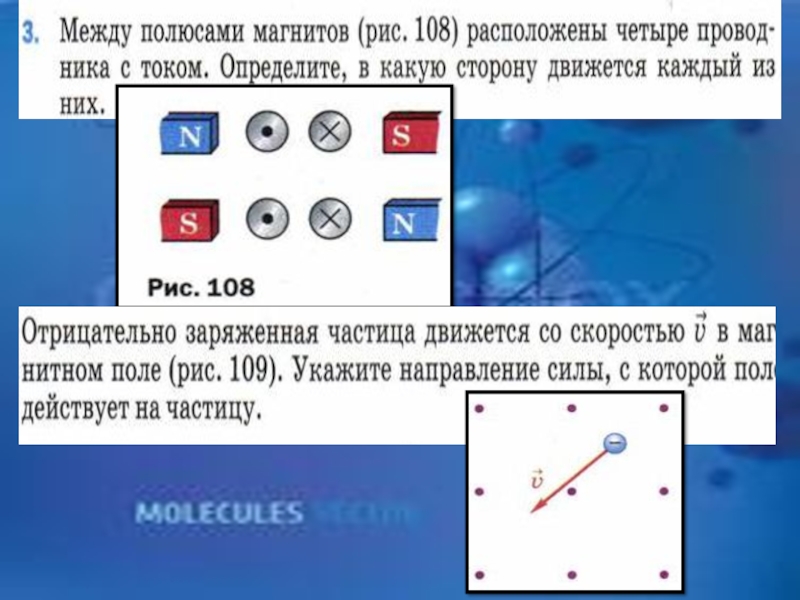

Слайд 3Актуализация
Решить устно

АктуализацияРешить устно

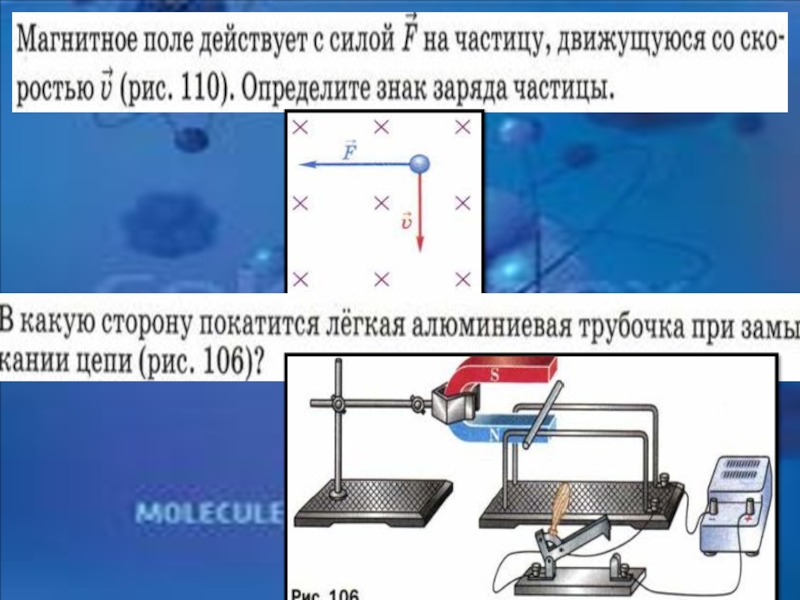

Слайд 7Актуализация

Актуализация

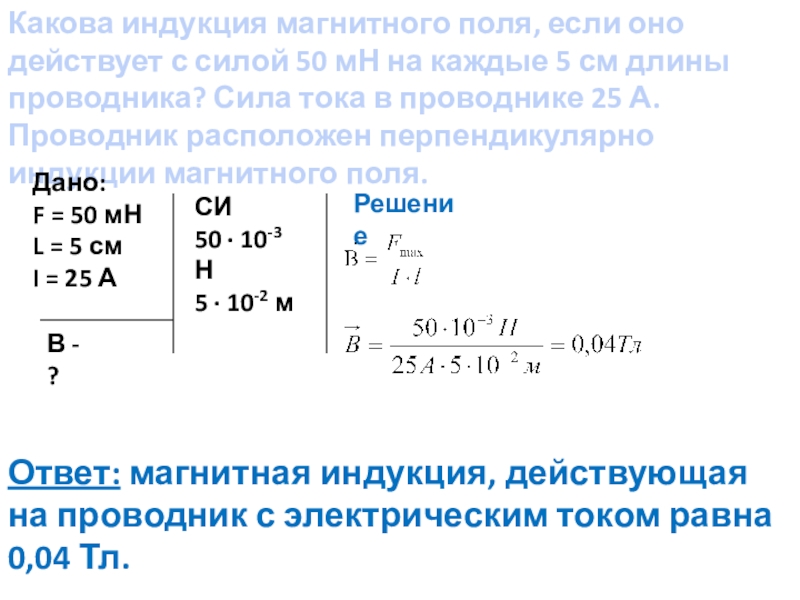

Слайд 9Какова индукция магнитного поля, если оно действует с силой 50 мН

на каждые 5 см длины проводника? Сила тока в проводнике 25 А. Проводник расположен перпендикулярно индукции магнитного поля.

Дано:
F = 50 мН
L = 5 см
I = 25 А

В - ?

СИ
50 · 10-3 Н
5 · 10-2 м

Решение

Ответ: магнитная индукция, действующая на проводник с электрическим током равна 0,04 Тл.

Какова индукция магнитного поля, если оно действует с силой 50 мН на каждые 5 см длины проводника?

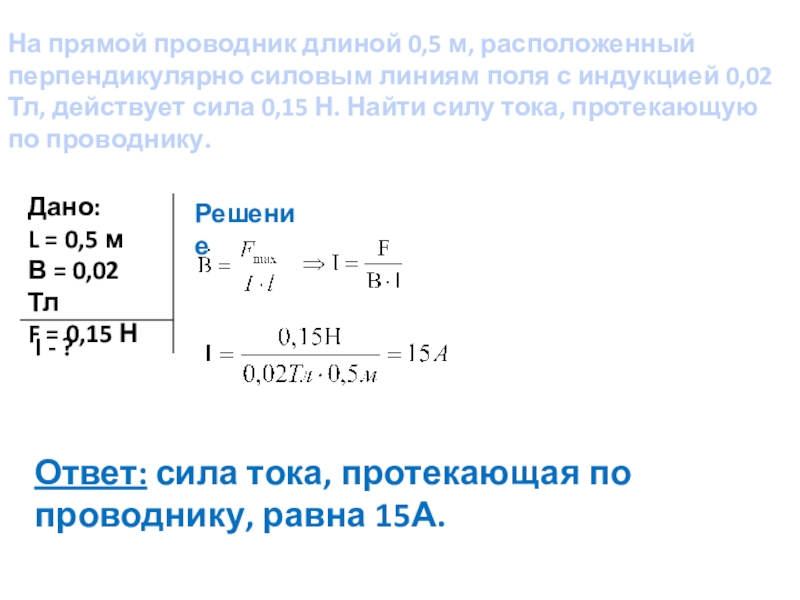

Слайд 10На прямой проводник длиной 0,5 м, расположенный перпендикулярно силовым линиям поля

с индукцией 0,02 Тл, действует сила 0,15 Н. Найти силу тока, протекающую по проводнику.

Дано:
L = 0,5 м
В = 0,02 Тл
F = 0,15 Н

I - ?

Решение

Ответ: сила тока, протекающая по проводнику, равна 15А.

На прямой проводник длиной 0,5 м, расположенный перпендикулярно силовым линиям поля с индукцией 0,02 Тл, действует сила

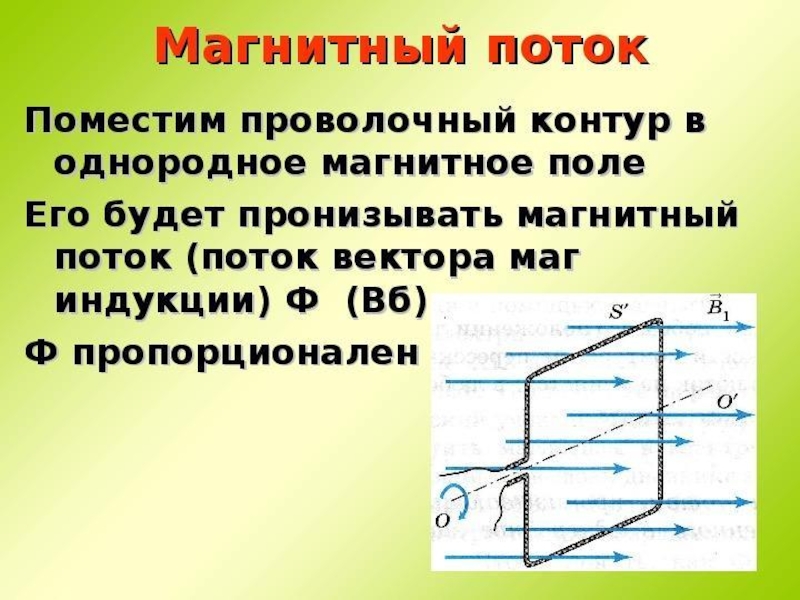

Слайд 13Обозначение и формула магнитного потока
Ф - символ магнитного потока
Ф - скалярная

величина.

Формула для расчета магнитного потока
Ф=В·S·соsα

f

s

Обозначение и формула магнитного потокаФ - символ магнитного потокаФ - скалярная величина.Формула для расчета магнитного потокаФ=В·S·соsα fs

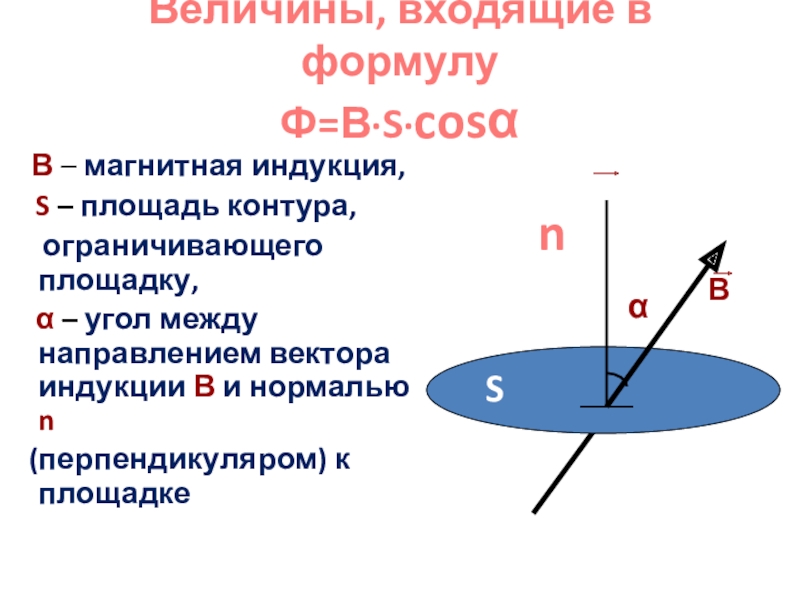

Слайд 14 Величины, входящие в формулу Ф=В·S·cosα

n


В – магнитная индукция,
S – площадь контура,
ограничивающего площадку,
α – угол между направлением вектора индукции В и нормалью n
(перпендикуляром) к площадке


S

В

α

Величины, входящие в формулу  Ф=В·S·cosα

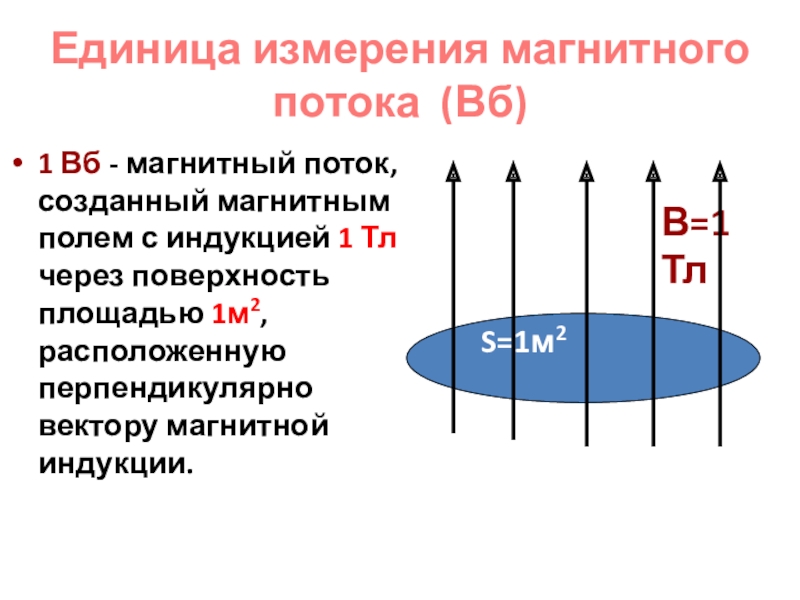

Слайд 15Единица измерения магнитного потока (Вб)
1 Вб - магнитный поток, созданный магнитным

полем с индукцией 1 Тл через поверхность площадью 1м2, расположенную перпендикулярно вектору магнитной индукции.

S=1м2

В=1 Тл

Единица измерения магнитного потока (Вб)1 Вб - магнитный поток, созданный магнитным полем с индукцией 1 Тл через

Слайд 16Способы изменения магнитного потока Δ Ф

1) Путем изменения площади

контура Δ S

2) Путем изменения величины магнитного поля Δ В

3) Путем изменения угла Δ α

Способы изменения магнитного потока Δ Ф 1) Путем изменения площади   контура Δ S 2) Путем

Слайд 17Решить задачу
Задача
Контур площадью 1 м2 находится в однородном магнитном

поле с индукцией 0,5Тл, угол между вектором индукции и нормалью к поверхности контура 60º. Каков магнитный поток через контур?


S=1 м2
В=0,5 Тл
α=60º
Ф - ?

Ф=В·S·cosα
Ф=0,25 Вб


Решить задачуЗадача  Контур площадью 1 м2 находится в однородном магнитном поле с индукцией 0,5Тл, угол между

Слайд 19Д/З

упр. 34(1).
Д/З
