Презентация, доклад на тему Электронные системы 8 класс

НИШ ФМН г ШЫМКЕНТ
Ахметова Г.К.

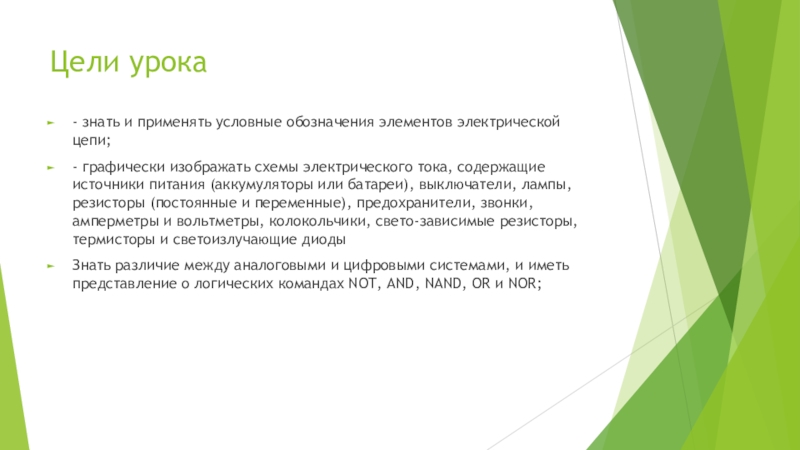

изображать схемы электрического тока, содержащие источники питания (аккумуляторы или батареи), выключатели, лампы, резисторы (постоянные и переменные), предохранители, звонки, амперметры и вольтметры, колокольчики, свето-зависимые резисторы, термисторы и светоизлучающие диоды
Знать различие между аналоговыми и цифровыми системами, и иметь представление о логических командах NOT, AND, NAND, OR и NOR;

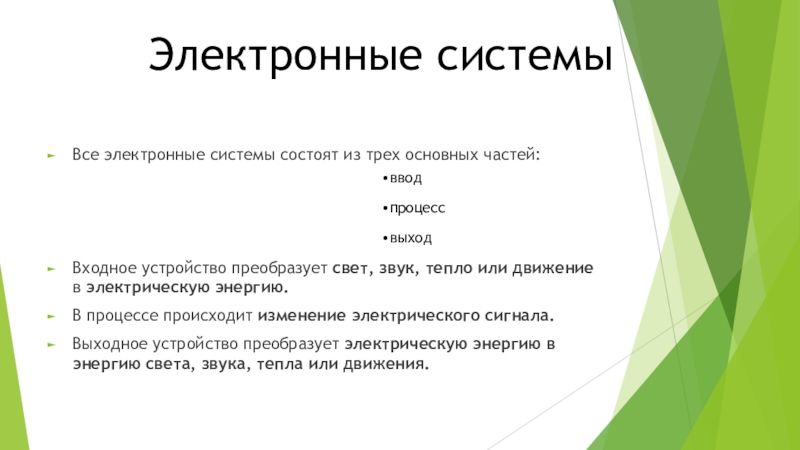

звук, тепло или движение в электрическую энергию.
В процессе происходит изменение электрического сигнала.
Выходное устройство преобразует электрическую энергию в энергию света, звука, тепла или движения.

Электронные системы

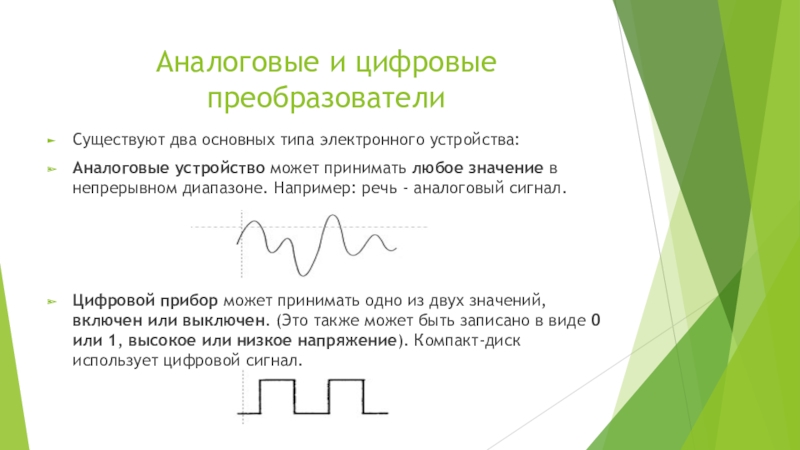

принимать любое значение в непрерывном диапазоне. Например: речь - аналоговый сигнал.



Цифровой прибор может принимать одно из двух значений, включен или выключен. (Это также может быть записано в виде 0 или 1, высокое или низкое напряжение). Компакт-диск использует цифровой сигнал.

движение.

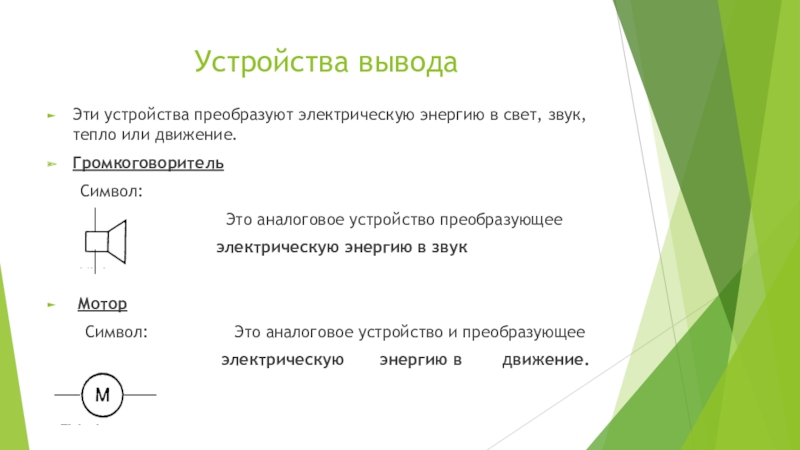

Громкоговоритель
Символ:
Это аналоговое устройство преобразующее
электрическую энергию в звук

Мотор

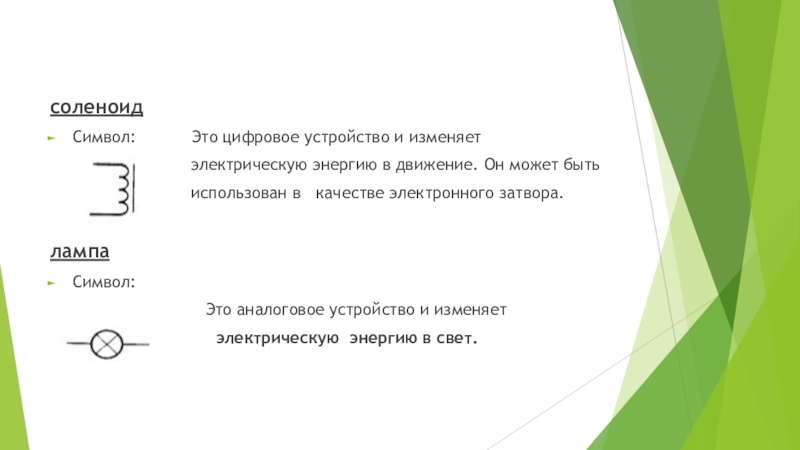

Символ: Это аналоговое устройство и преобразующее
электрическую энергию в движение.

электрическую энергию в движение. Он может быть
использован в качестве электронного затвора.

лампа
Символ:
Это аналоговое устройство и изменяет
электрическую энергию в свет.

электрическую энергию в движение, электрическое или электронное устройство (ключ), предназначенное для замыкания или размыкания электрической цепи при заданных изменениях электрических или неэлектрических входных воздействий. Работа электромагнитных реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике при прохождении тока по виткам его катушки. В исходном положении якорь удерживается пружиной. При подаче управляющего сигнала электромагнит притягивает якорь, преодолевая её усилие, и замыкает и/или размыкает контакты в зависимости от конструкции реле. После отключения управляющего напряжения пружина возвращает якорь в исходное положение.

устройство преобразующее
электрическую энергию в свет.

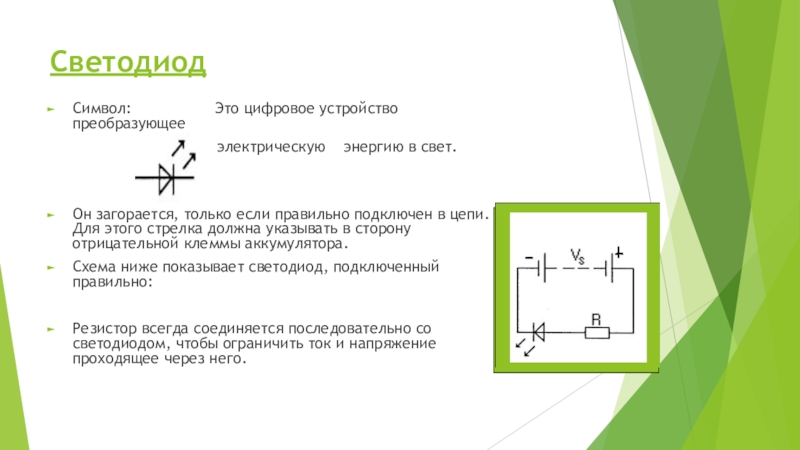

Он загорается, только если правильно подключен в цепи. Для этого стрелка должна указывать в сторону отрицательной клеммы аккумулятора.
Схема ниже показывает светодиод, подключенный правильно:

Резистор всегда соединяется последовательно со светодиодом, чтобы ограничить ток и напряжение проходящее через него.

с подачей 5V. Рассчитайте требуемое значение сопротивления, если максимальное напряжение светодиода является 2В и ток 10 мА.
VR = VS – VLED = 5 – 2 = 3V
R = V / I = 3 / 0.010 = 300Ом

энергию.
Микрофон
Символ: Это устройство преобразует звуковую энергию в
электрическую энергию и является аналоговым
устройством.
Термопара
Символ: Это устройство преобразует тепловую энергию в
электрическую энергию и является аналоговым
устройством.

электрическую энергию и является аналоговым
устройством.
Когда температура увеличивается, сопротивление
термистора уменьшается.
фоторезистор
Символ: Это устройство преобразует световую энергию в
электрическую энергию и является аналоговым устройством.
Когда увеличивается уровень освещенности,
сопротивление фоторезистора уменьшается.

и хранит
электрическую энергию.
Когда конденсатор заряжается , напряжение на его
обкладках возрастает со временем




Время, необходимое для конденсатора для зарядки зависит от размера конденсатора и сопротивления последовательного резистора. Чем больше емкость / сопротивление, тем больше времени требуется, чтобы зарядить.

использован для управления выходного напряжения.
Он имеет символ

Он состоит из длинного провода с фиксированным
сопротивлением. Когда ползунок С двигается от А до В
увеличивается сопротивление АС , пока ВС уменьшается.
Это позволяет выходному напряжению, оставаться
между 0 В и напряжением питания.
В любой момент .

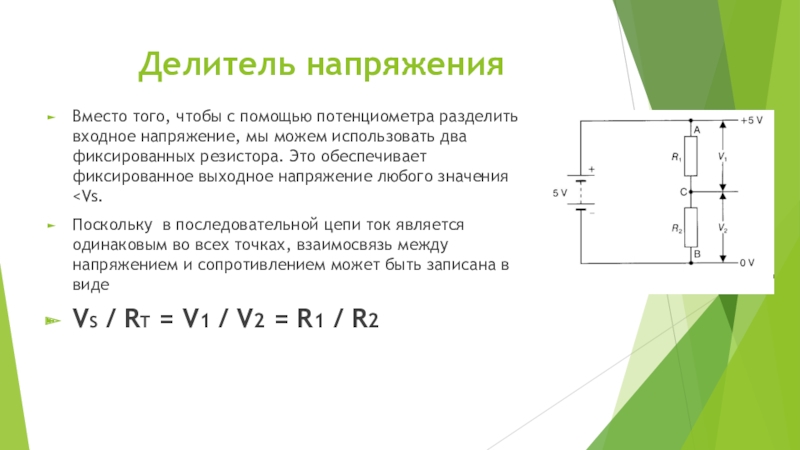

можем использовать два фиксированных резистора. Это обеспечивает фиксированное выходное напряжение любого значения Поскольку в последовательной цепи ток является одинаковым во всех точках, взаимосвязь между напряжением и сопротивлением может быть записана в виде
VS / RT = V1 / V2 = R1 / R2

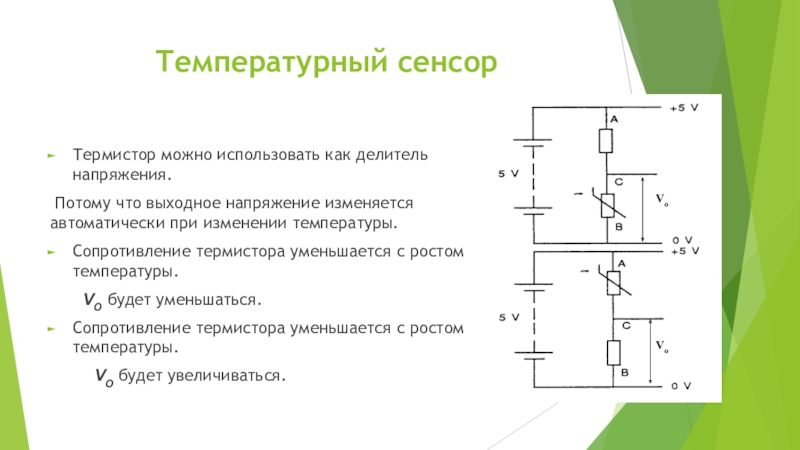

изменяется автоматически при изменении температуры.
Сопротивление термистора уменьшается с ростом температуры.
VO будет уменьшаться.
Сопротивление термистора уменьшается с ростом температуры.
VO будет увеличиваться.

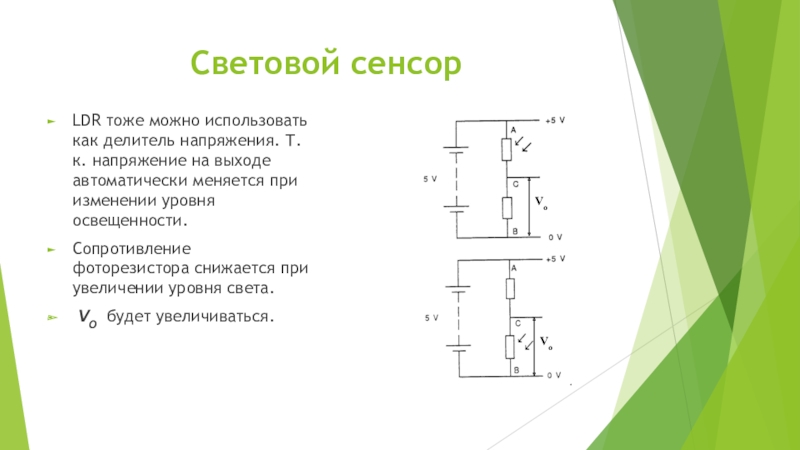

выходе автоматически меняется при изменении уровня освещенности.
Сопротивление фоторезистора снижается при увеличении уровня света.
VO будет увеличиваться.

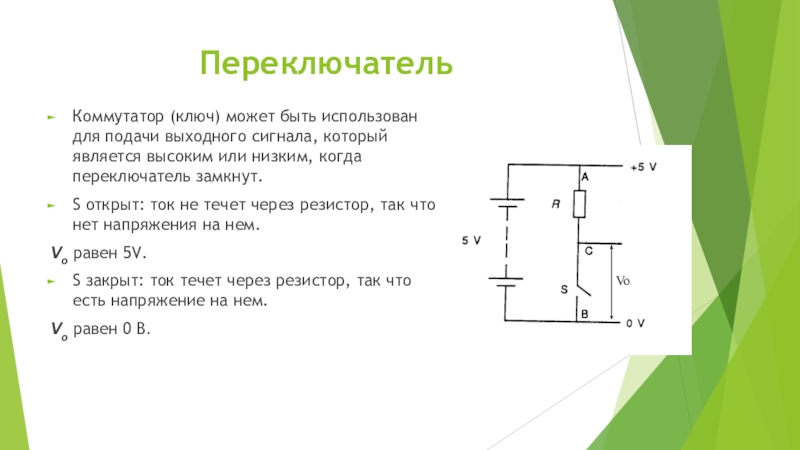

является высоким или низким, когда переключатель замкнут.
S открыт: ток не течет через резистор, так что нет напряжения на нем.
Vo равен 5V.
S закрыт: ток течет через резистор, так что есть напряжение на нем.
Vo равен 0 В.

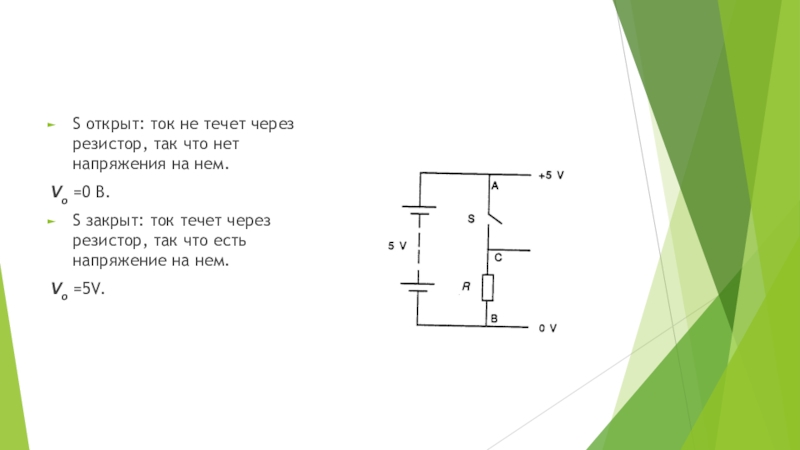

на нем.
Vo =0 В.
S закрыт: ток течет через резистор, так что есть напряжение на нем.
Vo =5V.

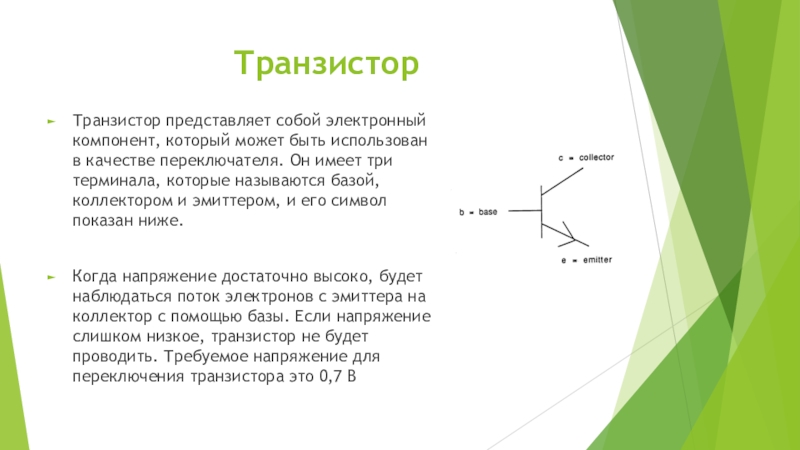

качестве переключателя. Он имеет три терминала, которые называются базой, коллектором и эмиттером, и его символ показан ниже.

Когда напряжение достаточно высоко, будет наблюдаться поток электронов с эмиттера на коллектор с помощью базы. Если напряжение слишком низкое, транзистор не будет проводить. Требуемое напряжение для переключения транзистора это 0,7 В

Когда он достигает 0.7В транзистор начинает проводить ток в светодиод .
Транзистор действует как электронный переключатель.

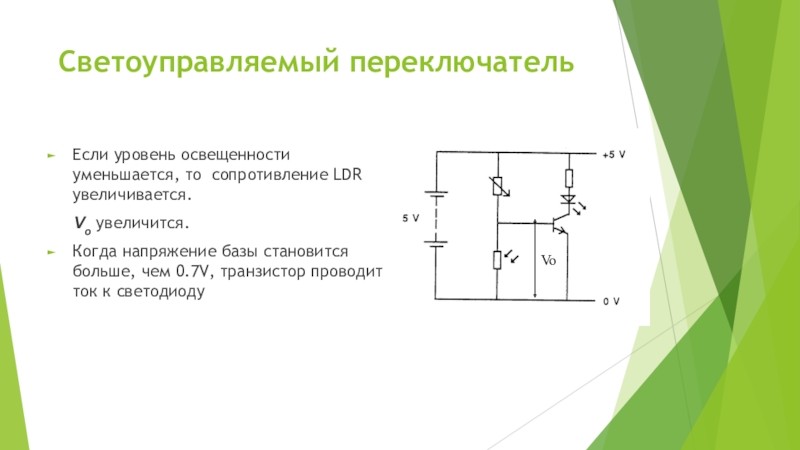

Vo увеличится.
Когда напряжение базы становится больше, чем 0.7V, транзистор проводит ток к светодиоду

пор пока не станет больше, чем 0,7 В. Тогда транзистор будет проводить ток и светодиод будет гореть.

будет проводить ток, и светодиод не загорится.

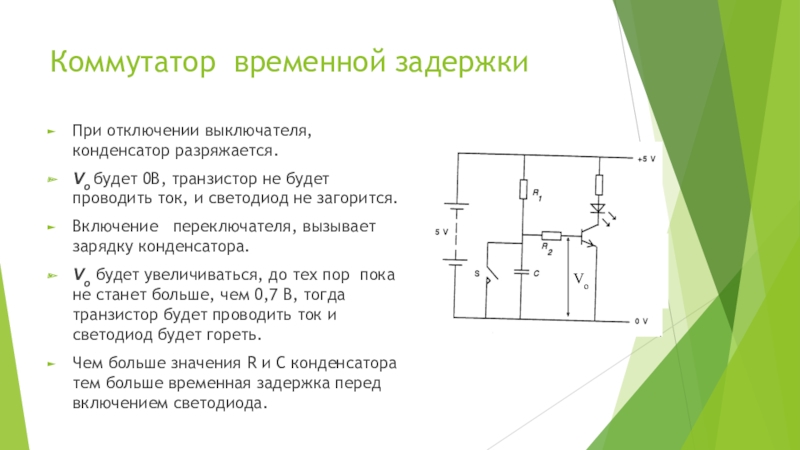

Включение переключателя, вызывает зарядку конденсатора.
Vo будет увеличиваться, до тех пор пока не станет больше, чем 0,7 В, тогда транзистор будет проводить ток и светодиод будет гореть.
Чем больше значения R и С конденсатора тем больше временная задержка перед включением светодиода.

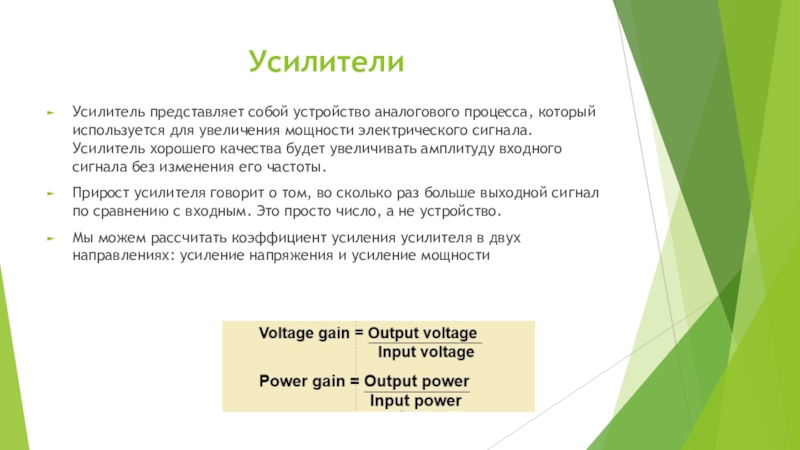

мощности электрического сигнала. Усилитель хорошего качества будет увеличивать амплитуду входного сигнала без изменения его частоты.
Прирост усилителя говорит о том, во сколько раз больше выходной сигнал по сравнению с входным. Это просто число, а не устройство.
Мы можем рассчитать коэффициент усиления усилителя в двух направлениях: усиление напряжения и усиление мощности

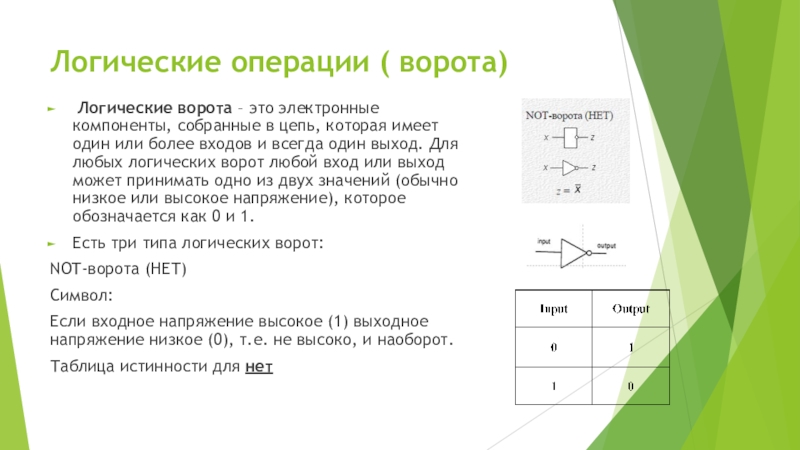

которая имеет один или более входов и всегда один выход. Для любых логических ворот любой вход или выход может принимать одно из двух значений (обычно низкое или высокое напряжение), которое обозначается как 0 и 1.
Есть три типа логических ворот:
NOT-ворота (НЕТ)
Символ:
Если входное напряжение высокое (1) выходное напряжение низкое (0), т.е. не высоко, и наоборот.
Таблица истинности для нет

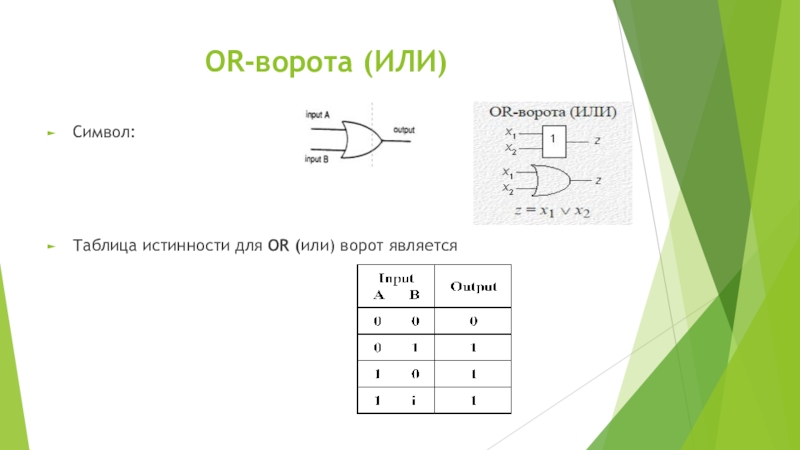

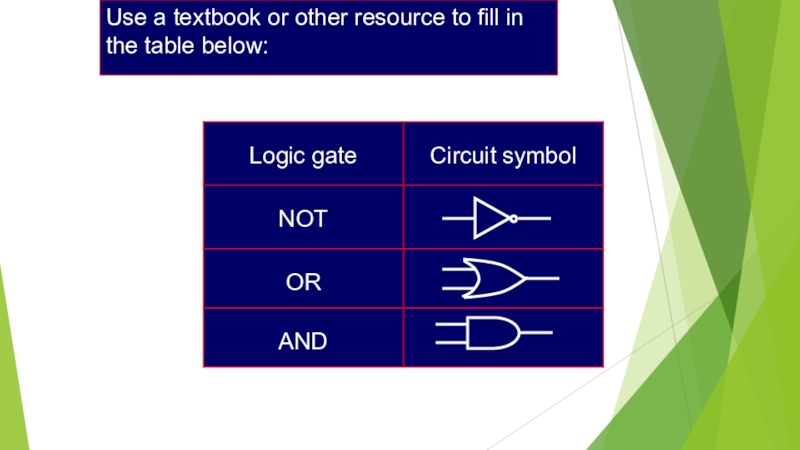

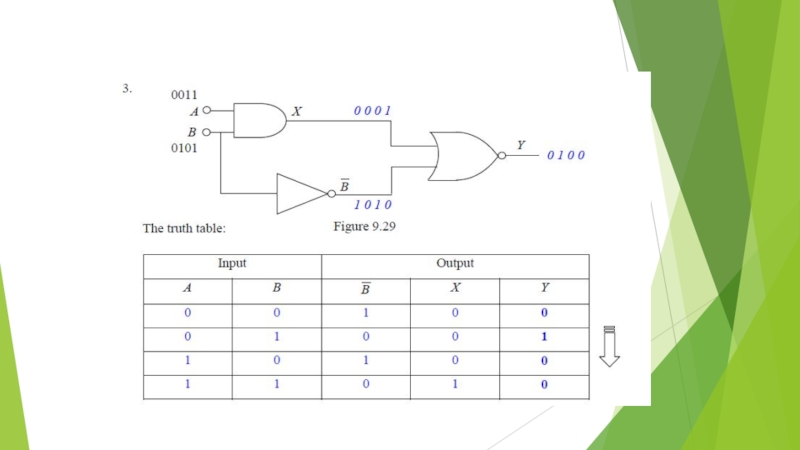

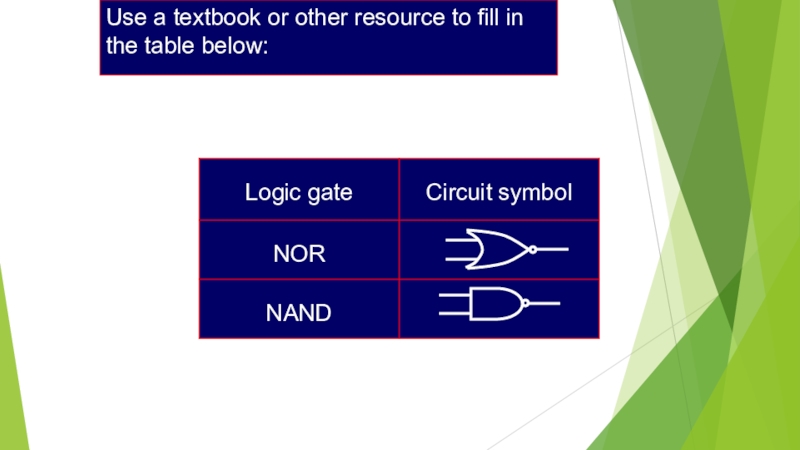

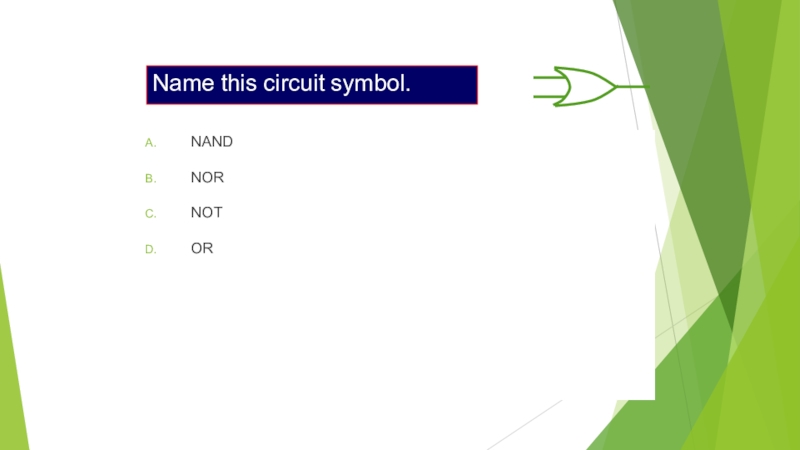

below:

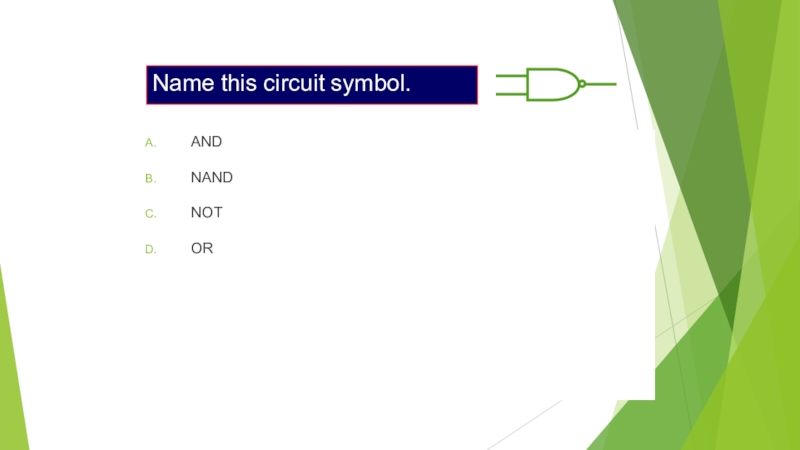

below:

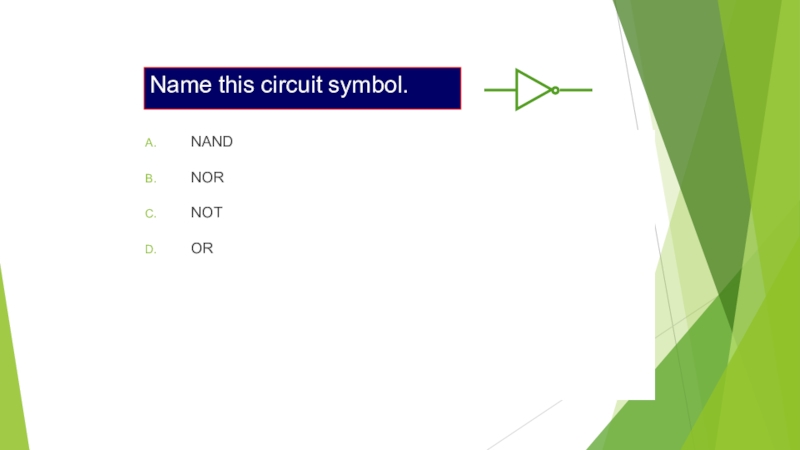

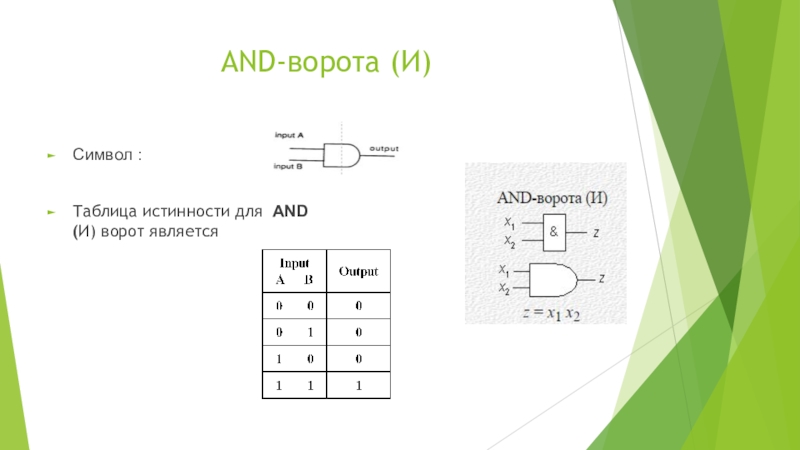

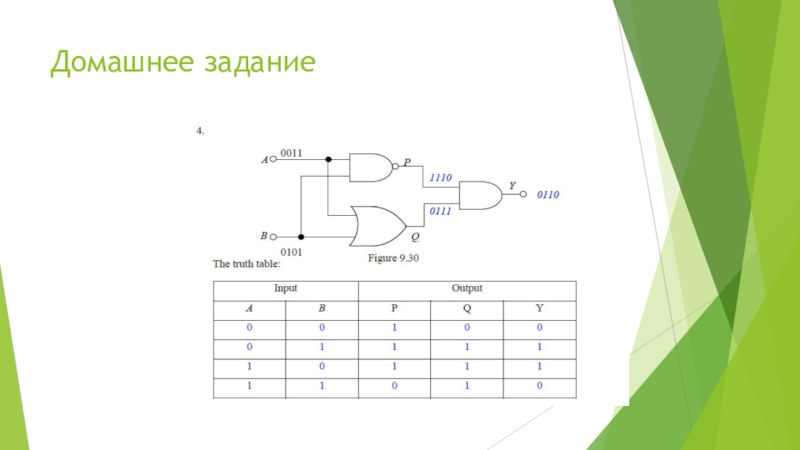

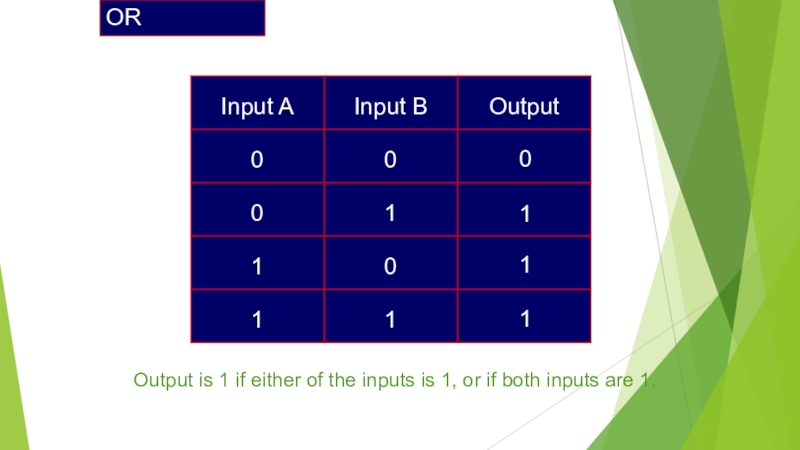

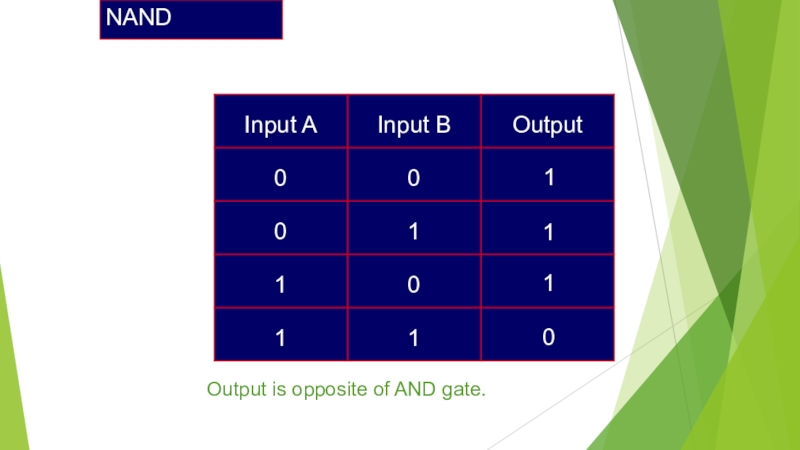

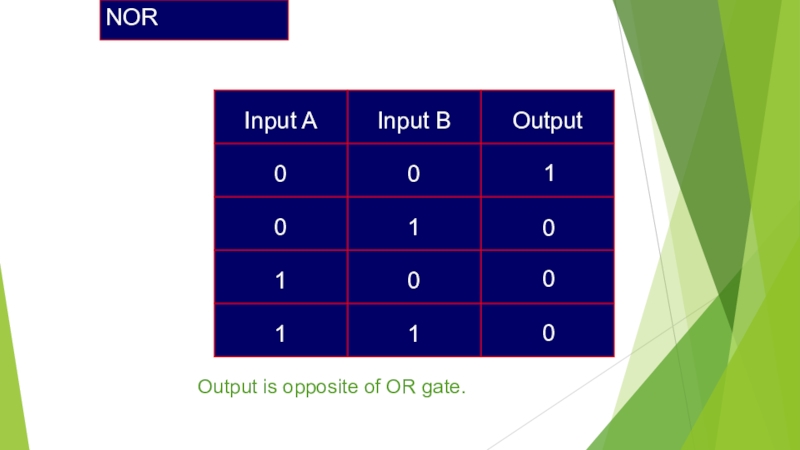

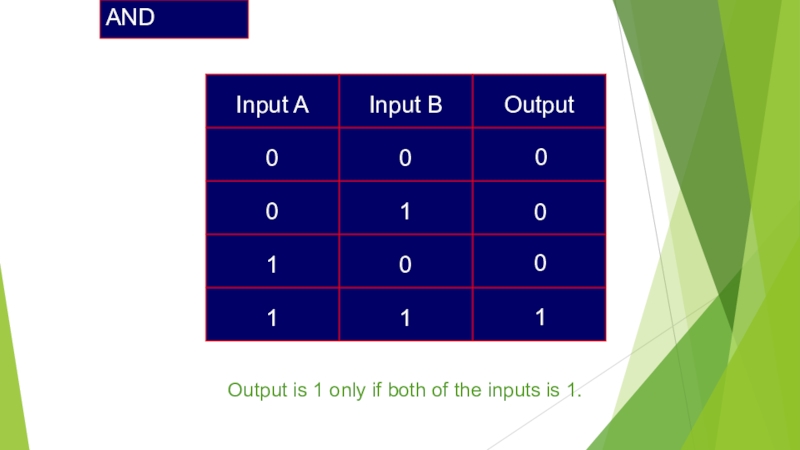

if both inputs are 1.
