Презентация, доклад по Технической графике на тему Классификация разрезов

Содержание

Классификация разрезовРазрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями.Разрезы подразделяются на:1. Простые разрезы (образованные одной секущей плоскостью): а) полные: - фронтальный разрез;

Слайд 1РАЗРЕЗЫ
Классификация разрезов
Особые случаи разрезов

РАЗРЕЗЫКлассификация разрезов Особые случаи разрезов

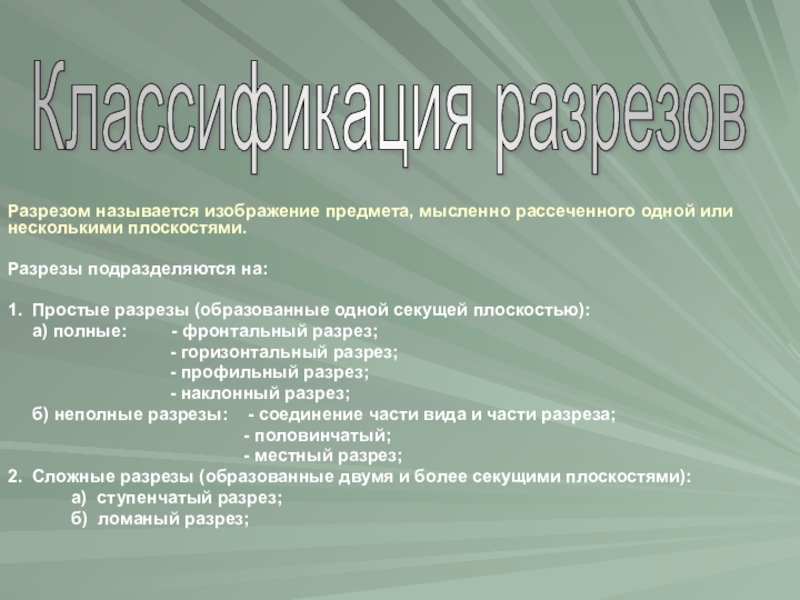

Слайд 2Классификация разрезов
Разрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями.

Разрезы

подразделяются на:

1. Простые разрезы (образованные одной секущей плоскостью):
а) полные: - фронтальный разрез;
- горизонтальный разрез;
- профильный разрез;
- наклонный разрез;
б) неполные разрезы: - соединение части вида и части разреза;
- половинчатый;
- местный разрез;
2. Сложные разрезы (образованные двумя и более секущими плоскостями):
а) ступенчатый разрез;
б) ломаный разрез;


Классификация разрезовРазрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями.Разрезы подразделяются на:1. Простые разрезы (образованные одной

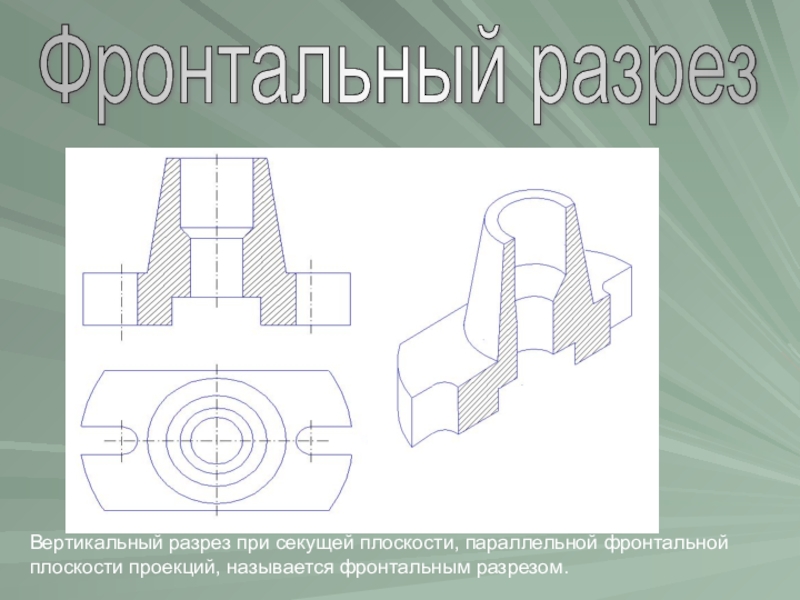

Слайд 3Фронтальный разрез
Вертикальный разрез
Вертикальный разрез при секущей плоскости, параллельной фронтальной плоскости проекций,

называется фронтальным разрезом.
Фронтальный разрезВертикальный разрезВертикальный разрез при секущей плоскости, параллельной фронтальной плоскости проекций, называется фронтальным разрезом.

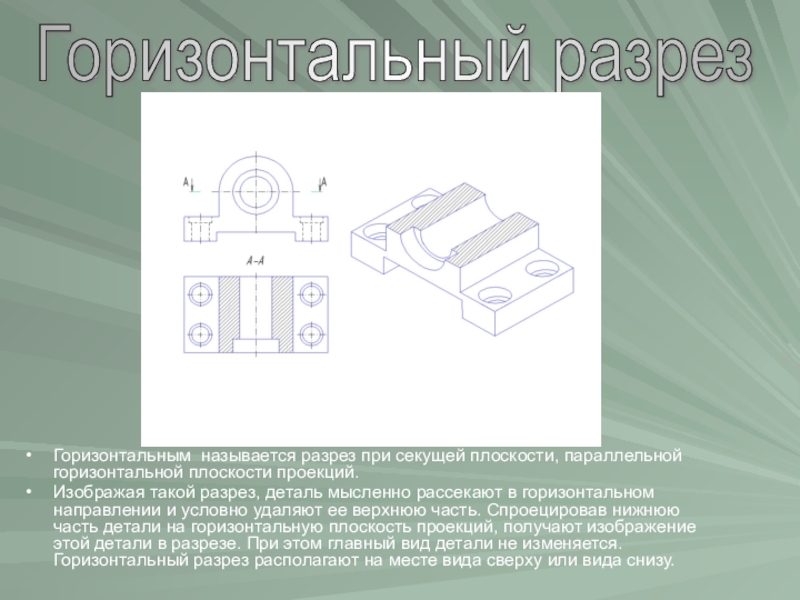

Слайд 4Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекций.
Изображая такой

разрез, деталь мысленно рассекают в горизонтальном направлении и условно удаляют ее верхнюю часть. Спроецировав нижнюю часть детали на горизонтальную плоскость проекций, получают изображение этой детали в разрезе. При этом главный вид детали не изменяется. Горизонтальный разрез располагают на месте вида сверху или вида снизу.

Горизонтальный разрез

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекций.Изображая такой разрез, деталь мысленно рассекают в горизонтальном

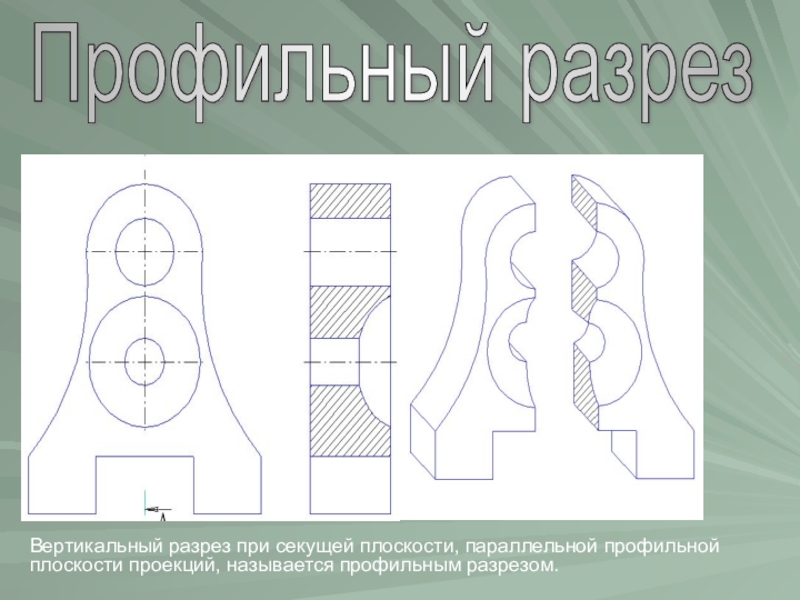

Слайд 5Профильный разрез
Вертикальный разрез при секущей плоскости, параллельной профильной плоскости проекций, называется

профильным разрезом.
Профильный разрезВертикальный разрез при секущей плоскости, параллельной профильной плоскости проекций, называется профильным разрезом.

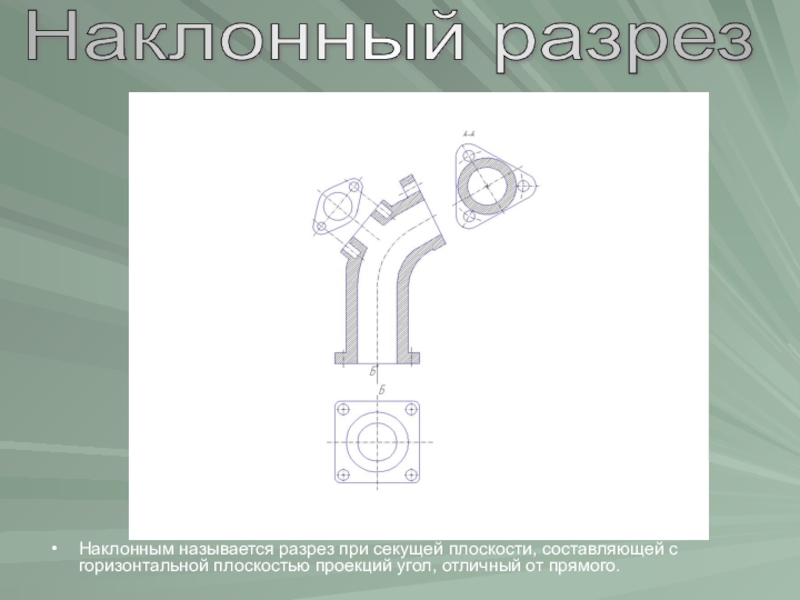

Слайд 6Наклонным называется разрез при секущей плоскости, составляющей с горизонтальной плоскостью проекций

угол, отличный от прямого.

Наклонный разрез

Наклонным называется разрез при секущей плоскости, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого. Наклонный разрез

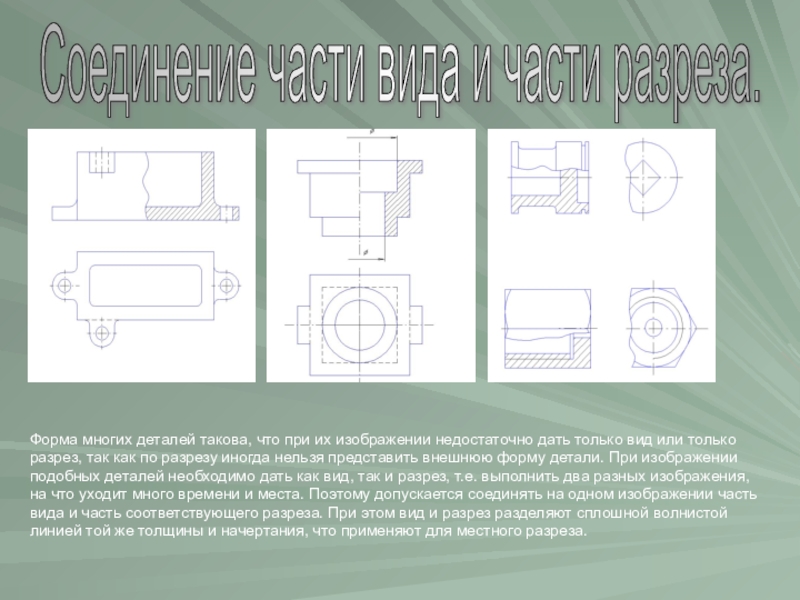

Слайд 7Соединение части вида и части разреза.
Форма многих деталей такова, что при

их изображении недостаточно дать только вид или только разрез, так как по разрезу иногда нельзя представить внешнюю форму детали. При изображении подобных деталей необходимо дать как вид, так и разрез, т.е. выполнить два разных изображения, на что уходит много времени и места. Поэтому допускается соединять на одном изображении часть вида и часть соответствующего разреза. При этом вид и разрез разделяют сплошной волнистой линией той же толщины и начертания, что применяют для местного разреза.
Соединение части вида и части разреза.Форма многих деталей такова, что при их изображении недостаточно дать только вид

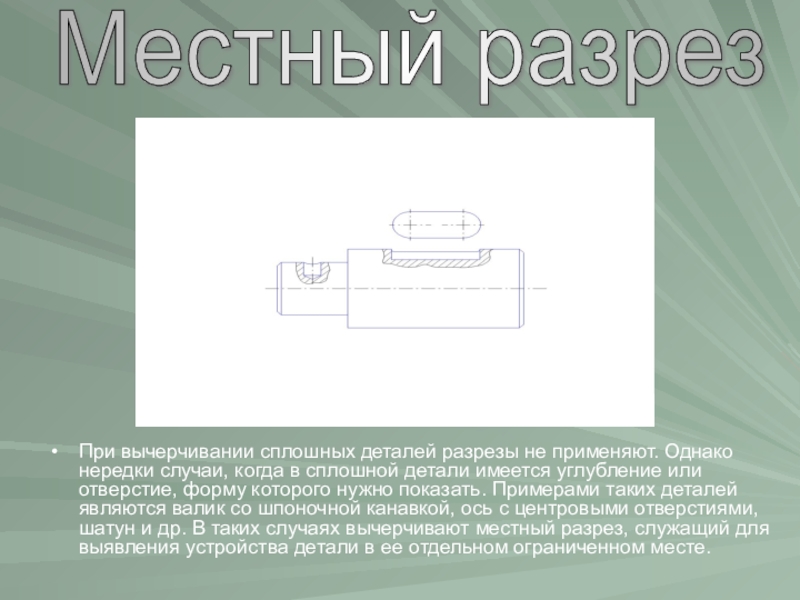

Слайд 8При вычерчивании сплошных деталей разрезы не применяют. Однако нередки случаи, когда

в сплошной детали имеется углубление или отверстие, форму которого нужно показать. Примерами таких деталей являются валик со шпоночной канавкой, ось с центровыми отверстиями, шатун и др. В таких случаях вычерчивают местный разрез, служащий для выявления устройства детали в ее отдельном ограниченном месте.

Местный разрез

При вычерчивании сплошных деталей разрезы не применяют. Однако нередки случаи, когда в сплошной детали имеется углубление или

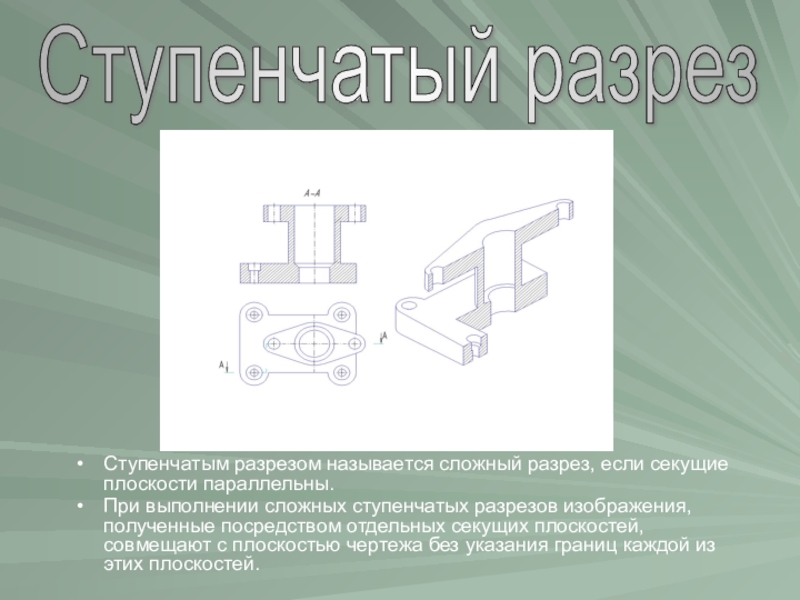

Слайд 9Ступенчатым разрезом называется сложный разрез, если секущие плоскости параллельны.
При выполнении сложных

ступенчатых разрезов изображения, полученные посредством отдельных секущих плоскостей, совмещают с плоскостью чертежа без указания границ каждой из этих плоскостей.

Ступенчатый разрез

Ступенчатым разрезом называется сложный разрез, если секущие плоскости параллельны.При выполнении сложных ступенчатых разрезов изображения, полученные посредством отдельных

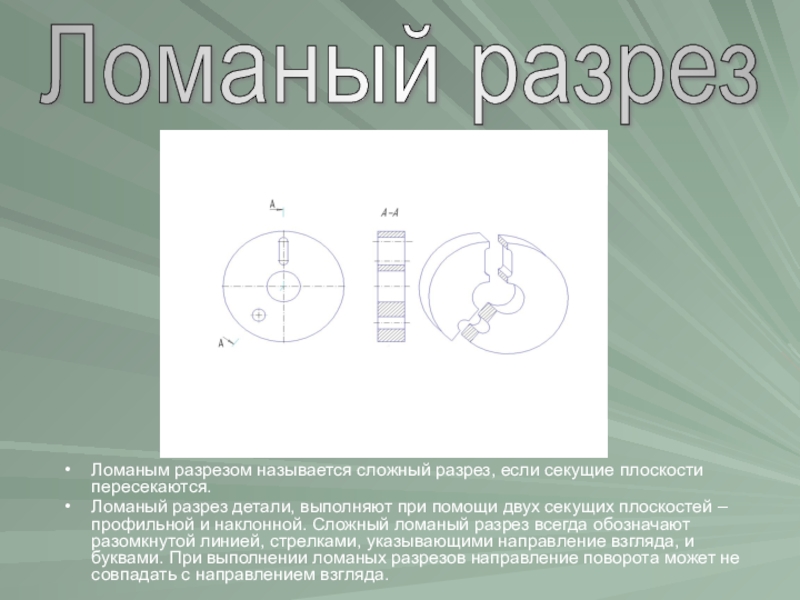

Слайд 10Ломаным разрезом называется сложный разрез, если секущие плоскости пересекаются.
Ломаный разрез детали,

выполняют при помощи двух секущих плоскостей – профильной и наклонной. Сложный ломаный разрез всегда обозначают разомкнутой линией, стрелками, указывающими направление взгляда, и буквами. При выполнении ломаных разрезов направление поворота может не совпадать с направлением взгляда.

Ломаный разрез

Ломаным разрезом называется сложный разрез, если секущие плоскости пересекаются.Ломаный разрез детали, выполняют при помощи двух секущих плоскостей

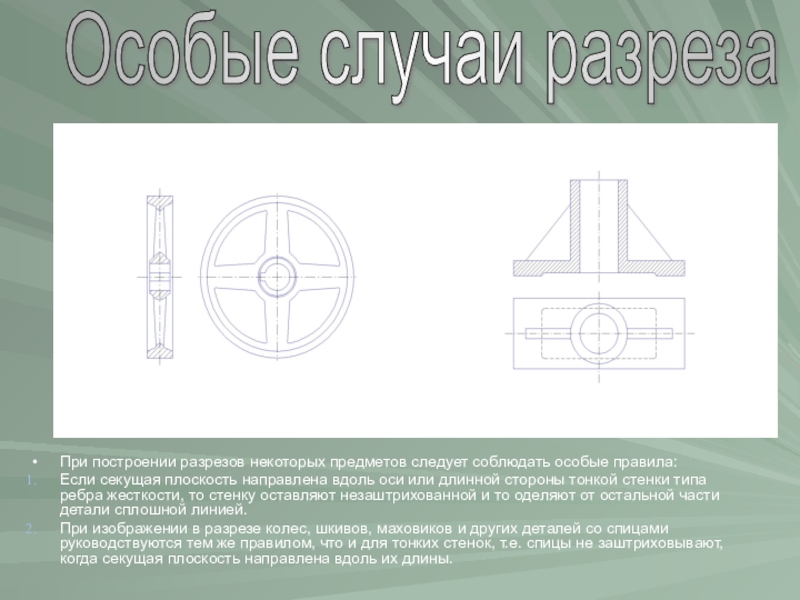

Слайд 11При построении разрезов некоторых предметов следует соблюдать особые правила:
Если секущая плоскость

направлена вдоль оси или длинной стороны тонкой стенки типа ребра жесткости, то стенку оставляют незаштрихованной и то оделяют от остальной части детали сплошной линией.
При изображении в разрезе колес, шкивов, маховиков и других деталей со спицами руководствуются тем же правилом, что и для тонких стенок, т.е. спицы не заштриховывают, когда секущая плоскость направлена вдоль их длины.

Особые случаи разреза

При построении разрезов некоторых предметов следует соблюдать особые правила:Если секущая плоскость направлена вдоль оси или длинной стороны
