Презентация, доклад на тему Кнопочные посты КУ-92, КУ-93

КУ-93»
Профессия: «Ремонтник горного оборудования»

Мастер П/О: Ивченко Т.Ф.

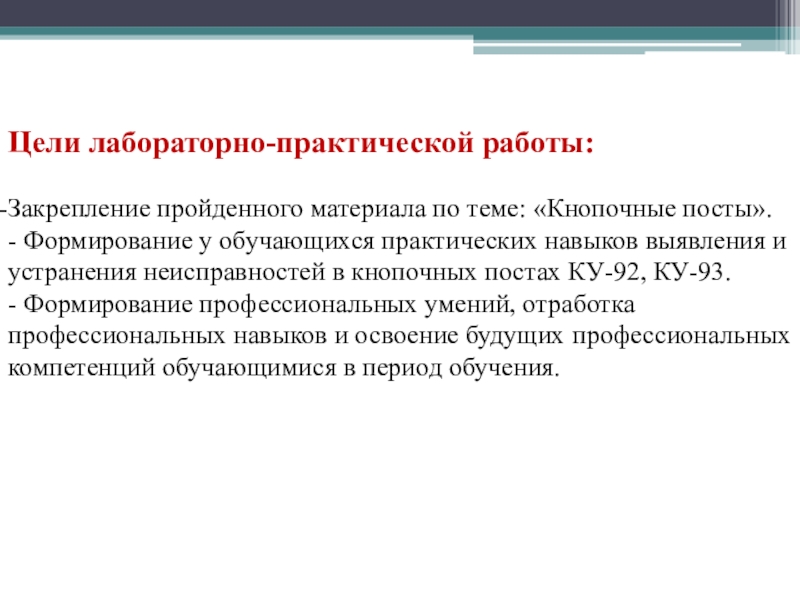

Формирование у обучающихся практических навыков выявления и устранения неисправностей в кнопочных постах КУ-92, КУ-93.
- Формирование профессиональных умений, отработка профессиональных навыков и освоение будущих профессиональных компетенций обучающимися в период обучения.

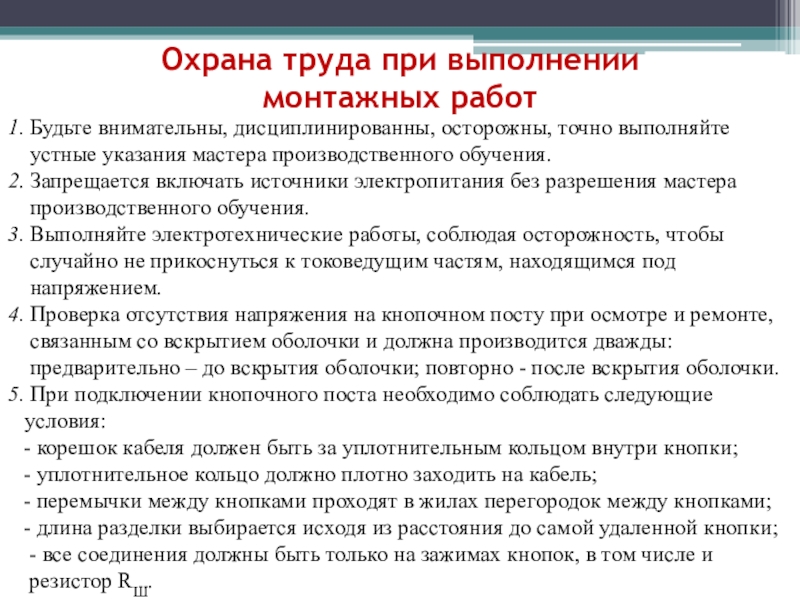

устные указания мастера производственного обучения.
2. Запрещается включать источники электропитания без разрешения мастера
производственного обучения.
3. Выполняйте электротехнические работы, соблюдая осторожность, чтобы
случайно не прикоснуться к токоведущим частям, находящимся под
напряжением.
4. Проверка отсутствия напряжения на кнопочном посту при осмотре и ремонте,
связанным со вскрытием оболочки и должна производится дважды:
предварительно – до вскрытия оболочки; повторно - после вскрытия оболочки.
5. При подключении кнопочного поста необходимо соблюдать следующие
условия:
- корешок кабеля должен быть за уплотнительным кольцом внутри кнопки;
- уплотнительное кольцо должно плотно заходить на кабель;
- перемычки между кнопками проходят в жилах перегородок между кнопками;
- длина разделки выбирается исходя из расстояния до самой удаленной кнопки;
- все соединения должны быть только на зажимах кнопок, в том числе и
резистор RШ.

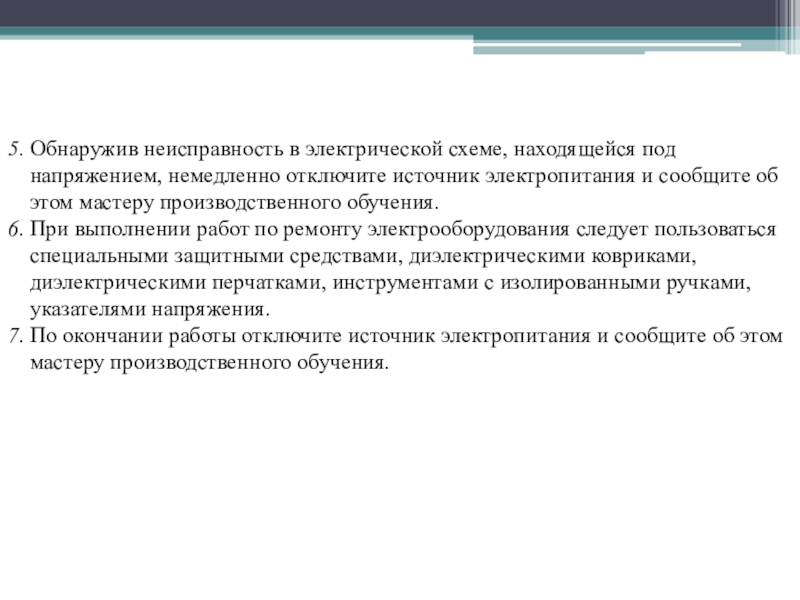

отключите источник электропитания и сообщите об
этом мастеру производственного обучения.
6. При выполнении работ по ремонту электрооборудования следует пользоваться
специальными защитными средствами, диэлектрическими ковриками,
диэлектрическими перчатками, инструментами с изолированными ручками,
указателями напряжения.
7. По окончании работы отключите источник электропитания и сообщите об этом
мастеру производственного обучения.

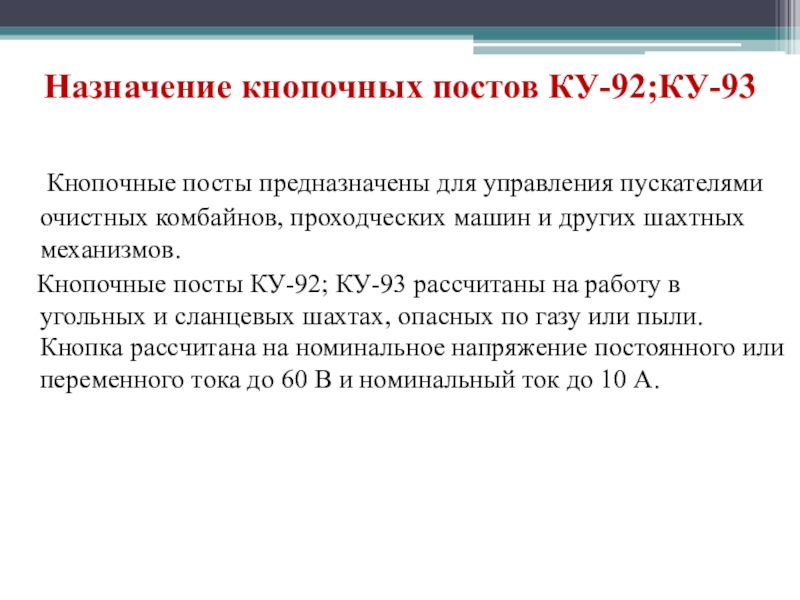

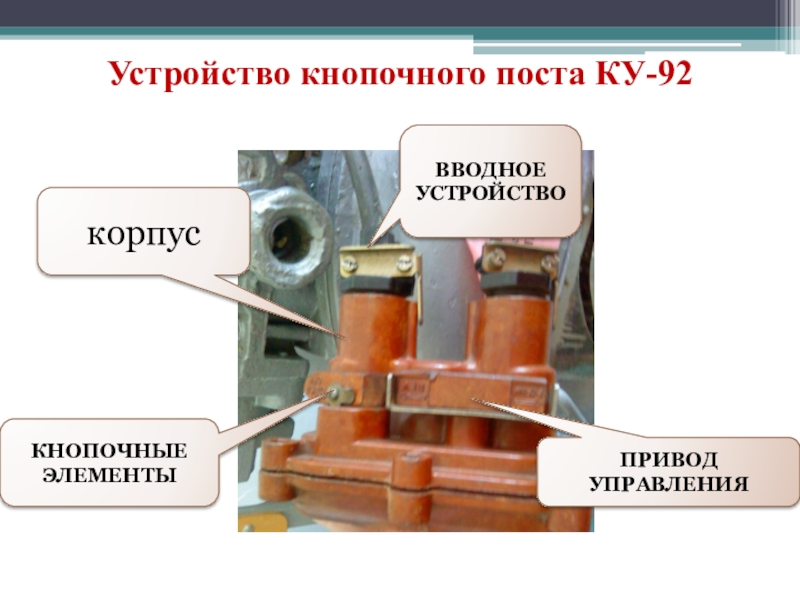

очистных комбайнов, проходческих машин и других шахтных механизмов.
Кнопочные посты КУ-92; КУ-93 рассчитаны на работу в угольных и сланцевых шахтах, опасных по газу или пыли. Кнопка рассчитана на номинальное напряжение постоянного или переменного тока до 60 В и номинальный ток до 10 А.

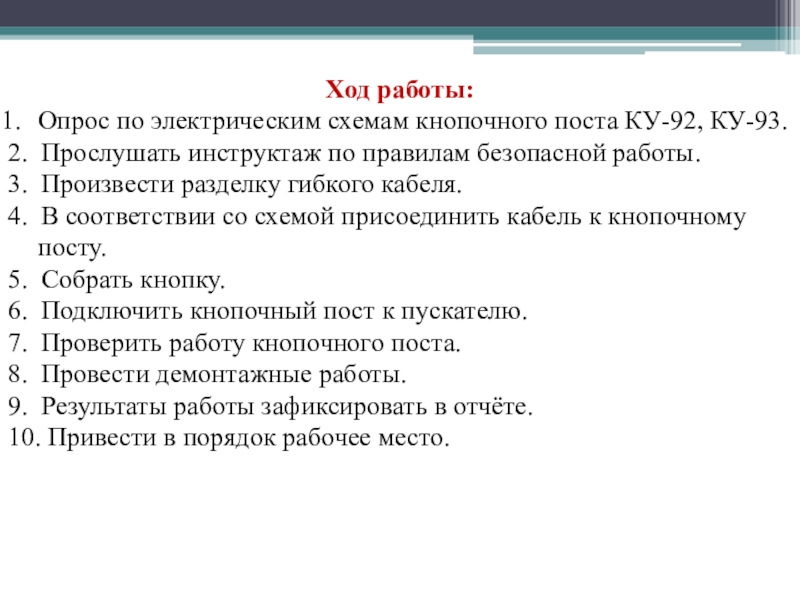

по правилам безопасной работы.
3. Произвести разделку гибкого кабеля.

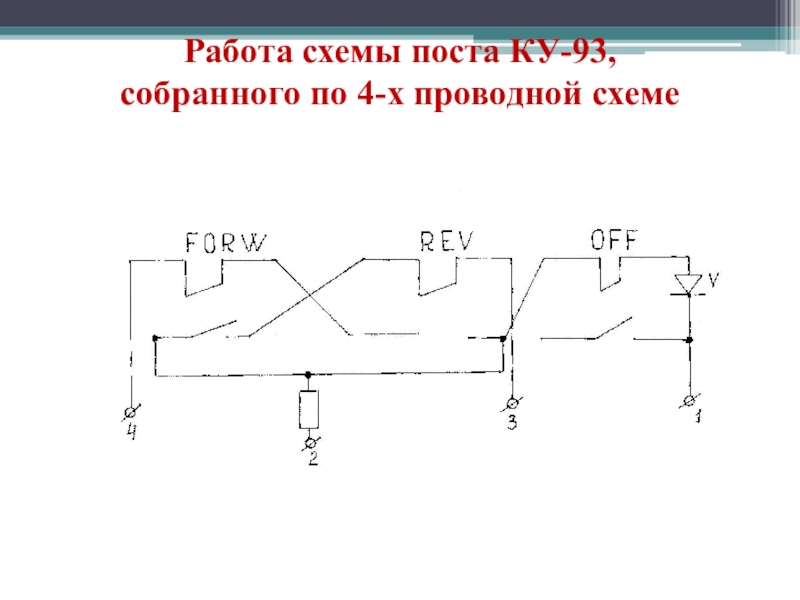

4. В соответствии со схемой присоединить кабель к кнопочному посту.
5. Собрать кнопку.
6. Подключить кнопочный пост к пускателю.
7. Проверить работу кнопочного поста.
8. Провести демонтажные работы.
9. Результаты работы зафиксировать в отчёте.
10. Привести в порядок рабочее место.

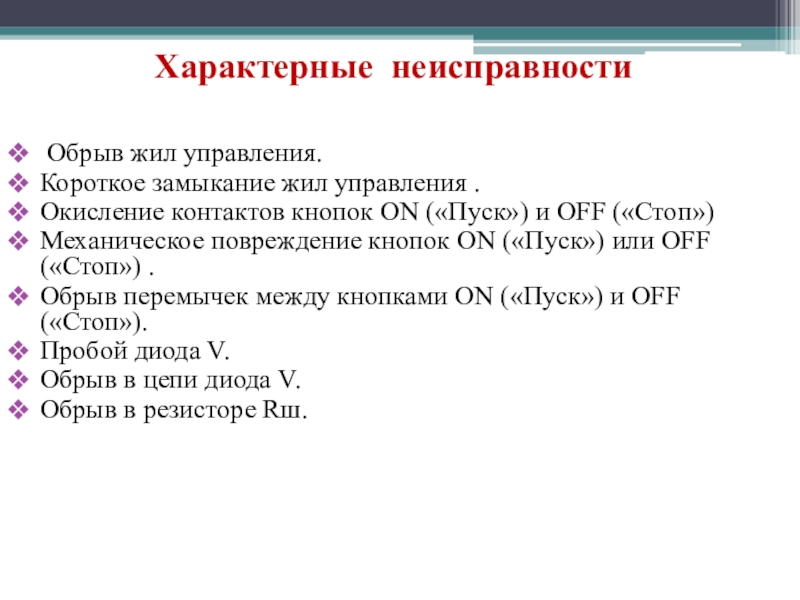

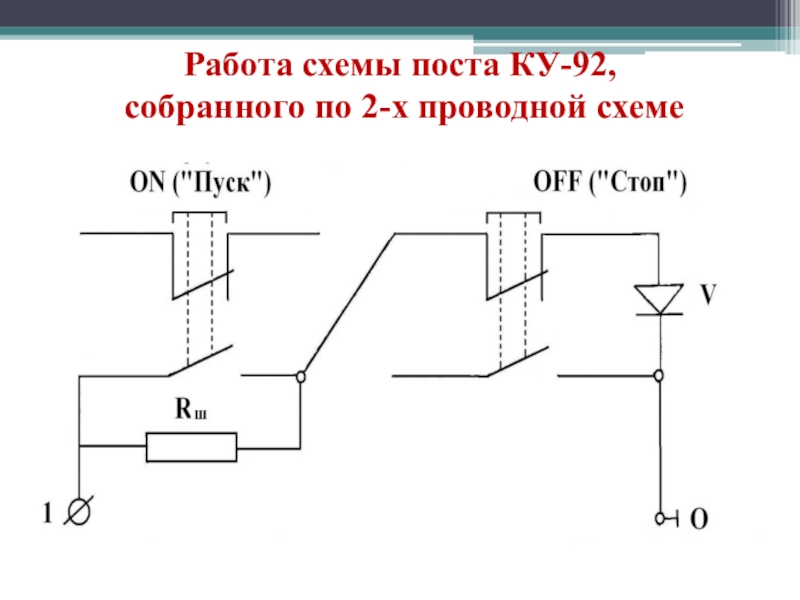

кнопок ON («Пуск») и OFF («Стоп»)
Механическое повреждение кнопок ON («Пуск») или OFF («Стоп») .
Обрыв перемычек между кнопками ON («Пуск») и OFF («Стоп»).
Пробой диода V.
Обрыв в цепи диода V.
Обрыв в резисторе Rш.


разделки концов кабеля.

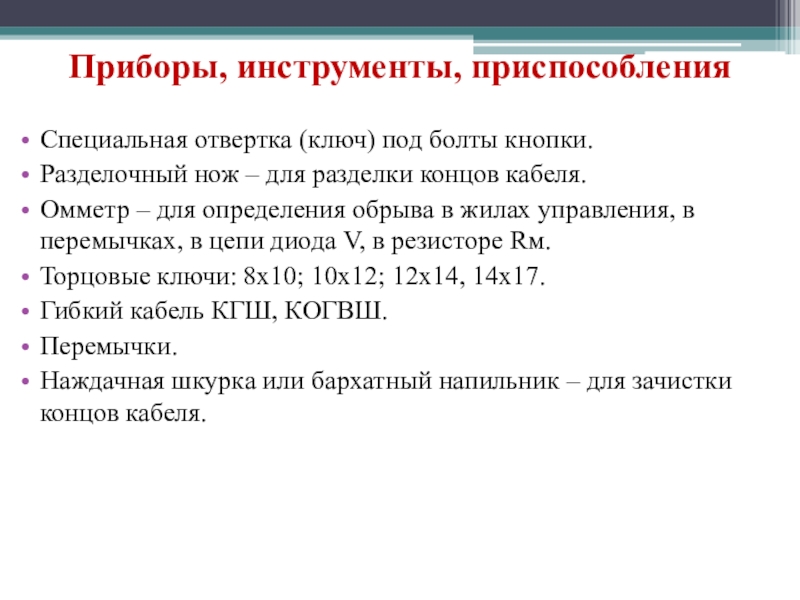

Омметр – для определения обрыва в жилах управления, в перемычках, в цепи диода V, в резисторе Rм.
Торцовые ключи: 8х10; 10х12; 12х14, 14х17.
Гибкий кабель КГШ, КОГВШ.
Перемычки.
Наждачная шкурка или бархатный напильник – для зачистки концов кабеля.

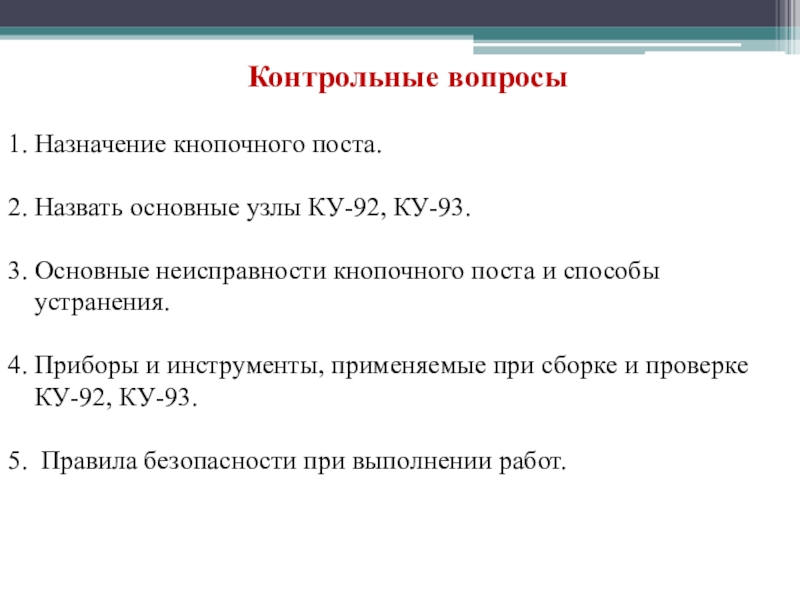

узлы КУ-92, КУ-93.

3. Основные неисправности кнопочного поста и способы
устранения.

4. Приборы и инструменты, применяемые при сборке и проверке
КУ-92, КУ-93.

5. Правила безопасности при выполнении работ.
