Презентация, доклад по черчению. Вводный урок.

рисунки появились как средство общения между людьми еще до создания письменности.
С тех пор как научились возводить сначала простейшие, а потом более сложные сооружения, мастера стали использовать при строительстве рисунки, а затем и чертежи.

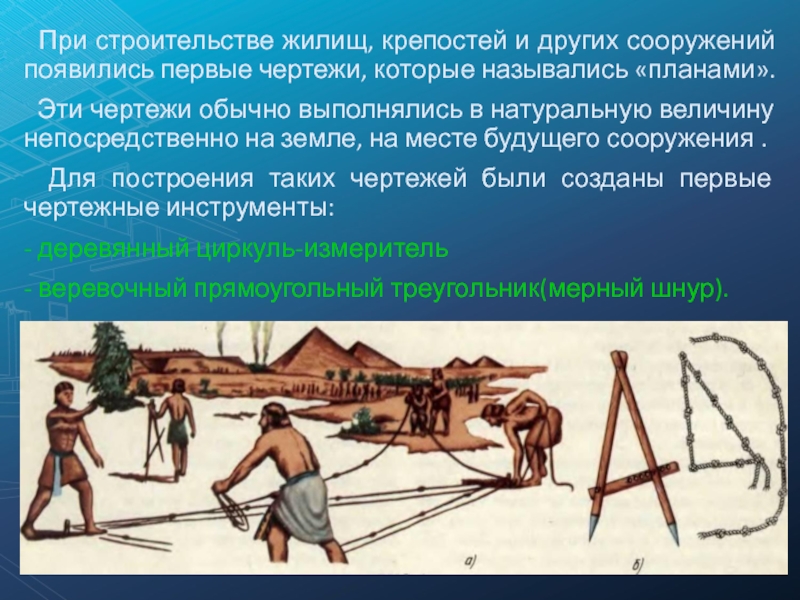

которые назывались «планами».
Эти чертежи обычно выполнялись в натуральную величину непосредственно на земле, на месте будущего сооружения .
Для построения таких чертежей были созданы первые чертежные инструменты:
- деревянный циркуль-измеритель
- веревочный прямоугольный треугольник(мерный шнур).

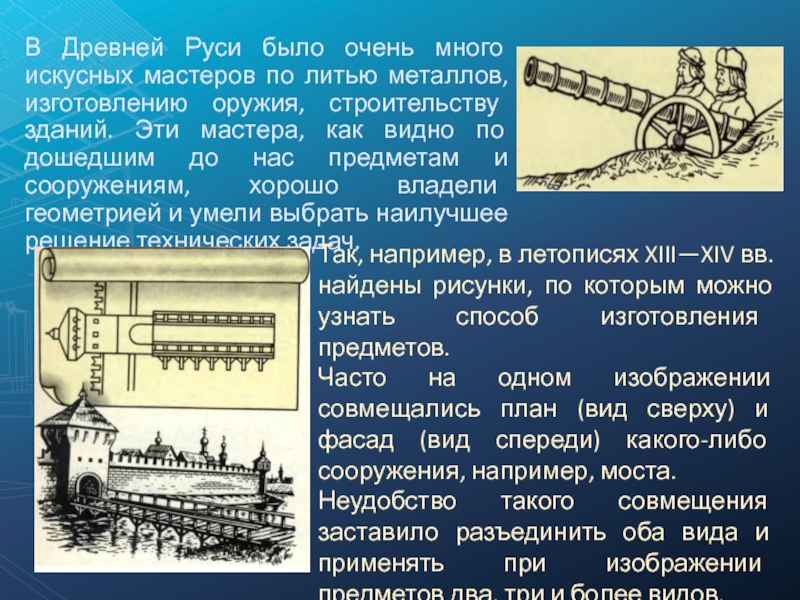

изготовлению оружия, строительству зданий. Эти мастера, как видно по дошедшим до нас предметам и сооружениям, хорошо владели геометрией и умели выбрать наилучшее решение технических задач.

Так, например, в летописях XIII—XIV вв. найдены рисунки, по которым можно узнать способ изготовления предметов.
Часто на одном изображении совмещались план (вид сверху) и фасад (вид спереди) какого-либо сооружения, например, моста.
Неудобство такого совмещения заставило разъединить оба вида и применять при изображении предметов два, три и более видов.

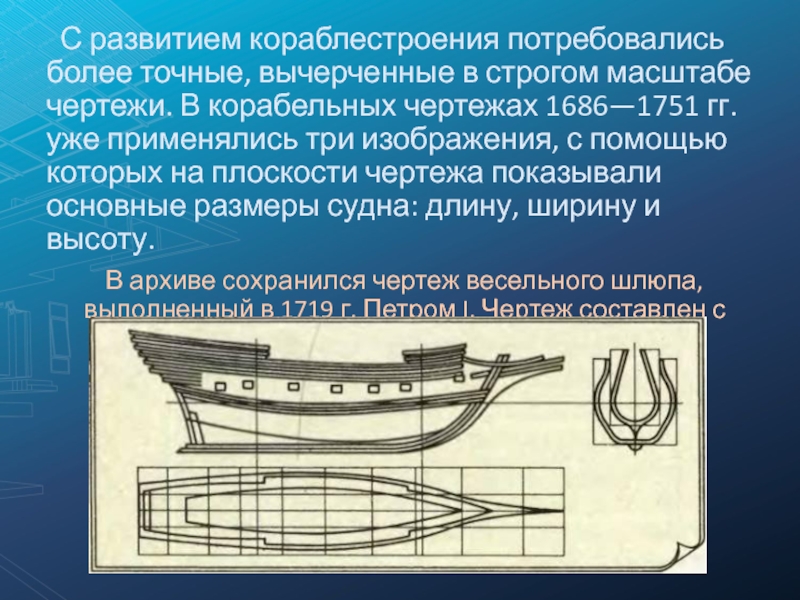

чертежи. В корабельных чертежах 1686—1751 гг. уже применялись три изображения, с помощью которых на плоскости чертежа показывали основные размеры судна: длину, ширину и высоту.
В архиве сохранился чертеж весельного шлюпа, выполненный в 1719 г. Петром I. Чертеж составлен с соблюдением проекционной связи.

Долгое время, считали создателем проекционного чертежа французского инженера Гаспара Монжа, опубликовавшего в 1795 году во Франции свои труды по начертательной геометрии.

В книге Монжа, действительно, основой системы графических построений был принят метод трех проекций. Но Монж не был его создателем, этот метод уже широко применялся в технике, и Монж лишь научно обобщил его.
В XVIII веке проекционные чертежи в точном масштабе, но без числовых размеров распространились во всех отраслях техники.

и затем искусно раскрашивались для обозначения различных материалов, чтобы показать на чертеже внутреннее строение предмета, давались условные разрезы, сечения. Часто пользовались не только чертежом в проекциях, но и наглядным изображением, которое называлось «вольной перспективой».
К началу XIX века в промышленности и строительном деле применялись чертежи, которые уже немногим отличаются от современных. Необычным для нас кажется только расположение проекций: план часто остается главным видом. Богатство и разнообразие приемов инженерной графики обобщила и теоретически обосновала начертательная геометрия.

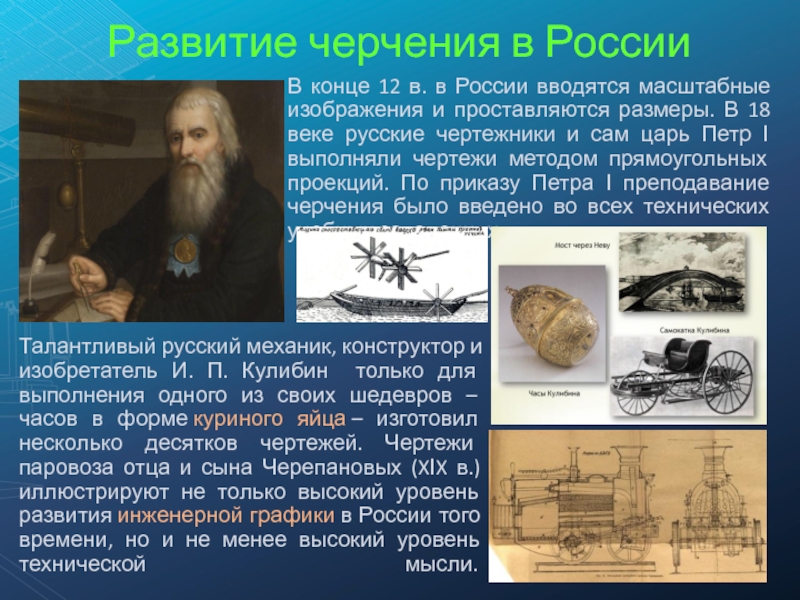

изображения и проставляются размеры. В 18 веке русские чертежники и сам царь Петр І выполняли чертежи методом прямоугольных проекций. По приказу Петра І преподавание черчения было введено во всех технических учебных заведениях.

Талантливый русский механик, конструктор и изобретатель И. П. Кулибин только для выполнения одного из своих шедевров – часов в форме куриного яйца – изготовил несколько десятков чертежей. Чертежи паровоза отца и сына Черепановых (XІX в.) иллюстрируют не только высокий уровень развития инженерной графики в России того времени, но и не менее высокий уровень технической мысли.

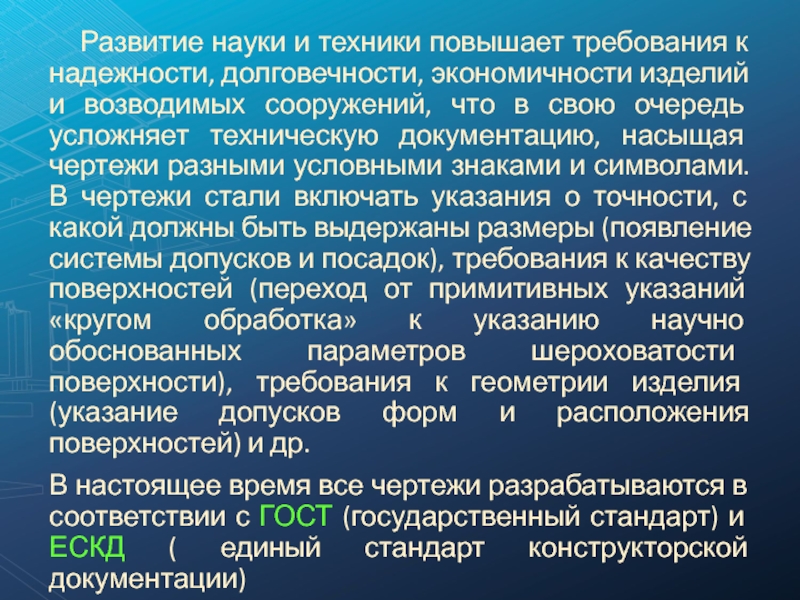

экономичности изделий и возводимых сооружений, что в свою очередь усложняет техническую документацию, насыщая чертежи разными условными знаками и символами. В чертежи стали включать указания о точности, с какой должны быть выдержаны размеры (появление системы допусков и посадок), требования к качеству поверхностей (переход от примитивных указаний «кругом обработка» к указанию научно обоснованных параметров шероховатости поверхности), требования к геометрии изделия (указание допусков форм и расположения поверхностей) и др.

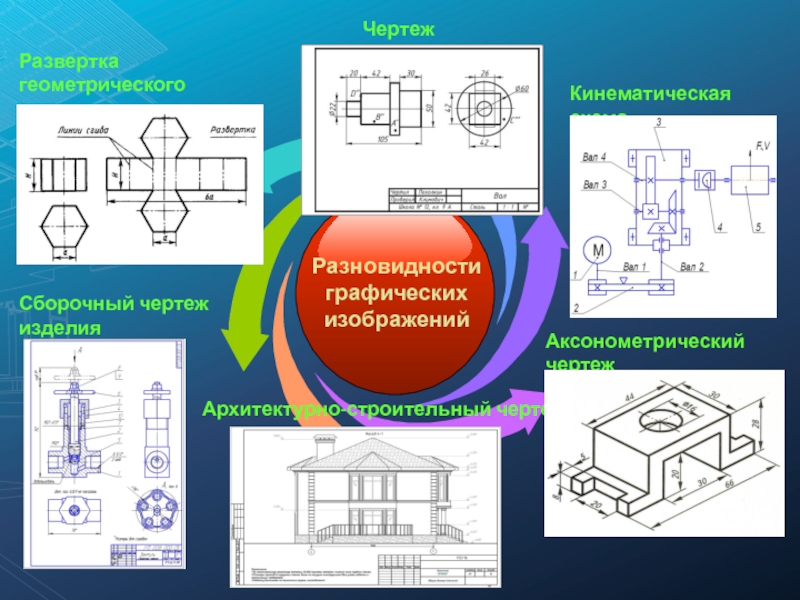

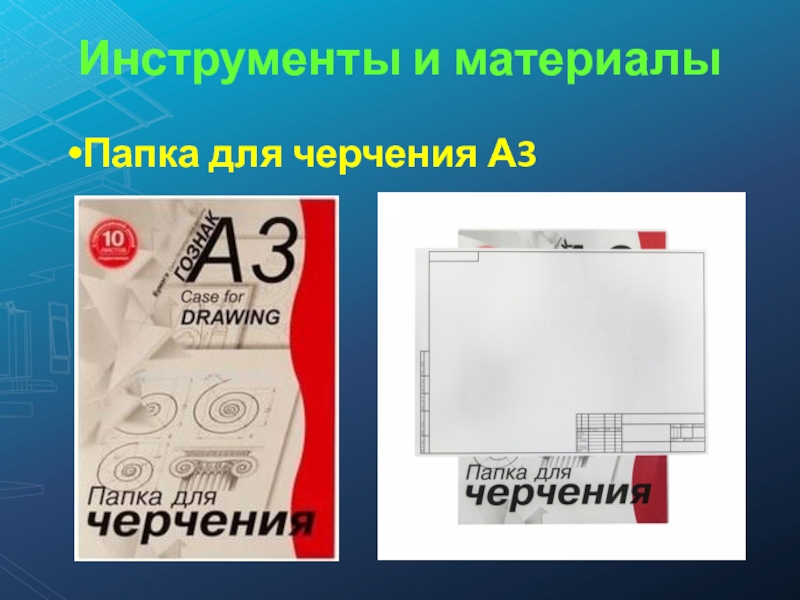

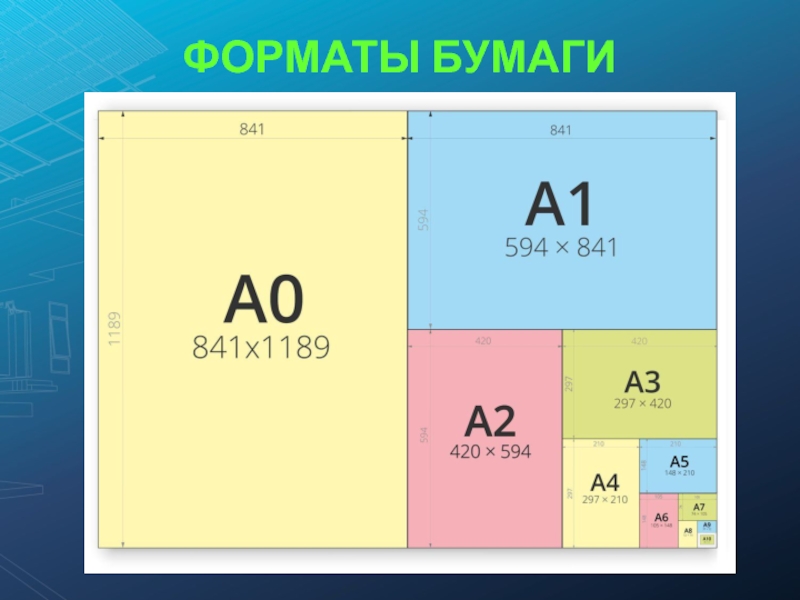

В настоящее время все чертежи разрабатываются в соответствии с ГОСТ (государственный стандарт) и ЕСКД ( единый стандарт конструкторской документации)
