использовании специальных
систем автоматизированного проектирования. САПР – один из основных
компонентов систем автоматизации разработки и выполнения конструкторской
документации (АКД), удовлетворяющий стандартам ЕСКД как по качеству
исполнения документов, так и по соблюдению требований стандартов.
Активное внедрение САПР на отечественных предприятиях создает
необходимость в квалифицированных специалистах, способных строить
геометрические объекты (поверхности и линии) с заданными свойствами и
обладающих навыками преобразования графической информации. Одной из
задач профессиональной деятельности инженера в соответствии с ГОС является
«использование САПР и программного обеспечения информационных
технологий при разработке нового оборудования, технологических линий». Все
это накладывает особые требования к обучению студентов на уроках
графических дисциплин.
Средства реализации АКД предоставляет компьютерная графика,
обеспечивающая создание, хранение и обработку моделей геометрических
объектов и их графических изображений с помощью компьютера.

сроков проектирования;
сокращения себестоимости проектирования и изготовления, уменьшение затрат на эксплуатацию;
повышения качества и технико-экономического уровня результатов проектирования;
сокращения затрат на натурное моделирование и испытания.

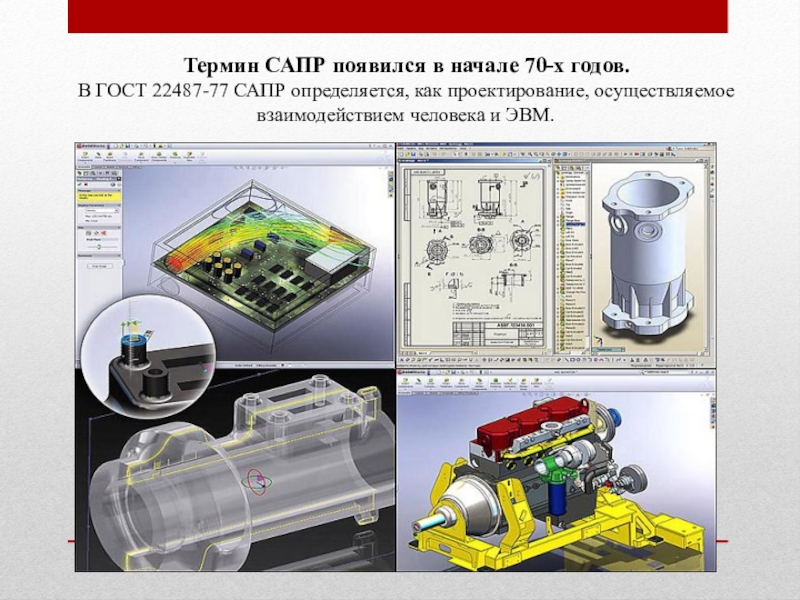

проектирование, осуществляемое взаимодействием человека и ЭВМ.

различным программным системам:

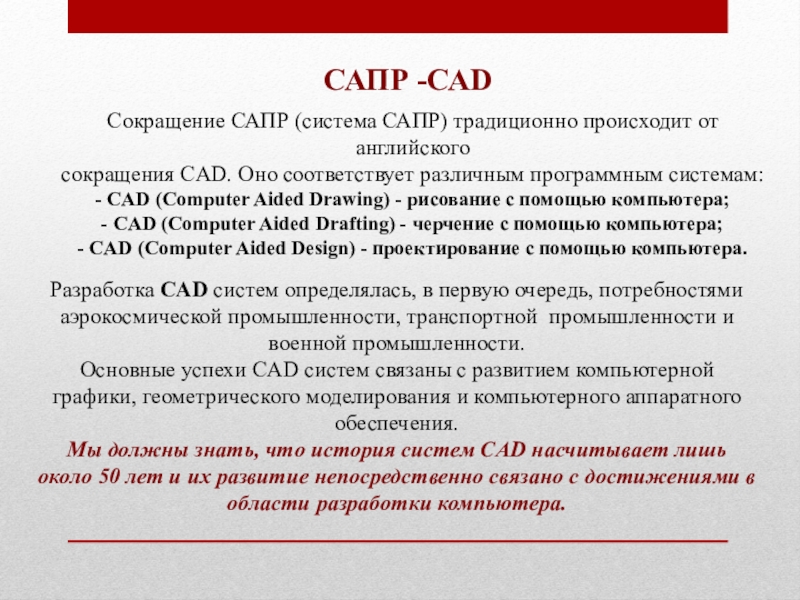

- CAD (Computer Aided Drawing) - рисование с помощью компьютера; - CAD (Computer Aided Drafting) - черчение с помощью компьютера; - CAD (Computer Aided Design) - проектирование с помощью компьютера.

САПР -САD

Разработка CAD систем определялась, в первую очередь, потребностями аэрокосмической промышленности, транспортной промышленности и военной промышленности.
Основные успехи CAD систем связаны с развитием компьютерной графики, геометрического моделирования и компьютерного аппаратного обеспечения. Мы должны знать, что история систем CAD насчитывает лишь около 50 лет и их развитие непосредственно связано с достижениями в области разработки компьютера.

моделирования и визуализации, а также создания чертежей изделий и деталей;

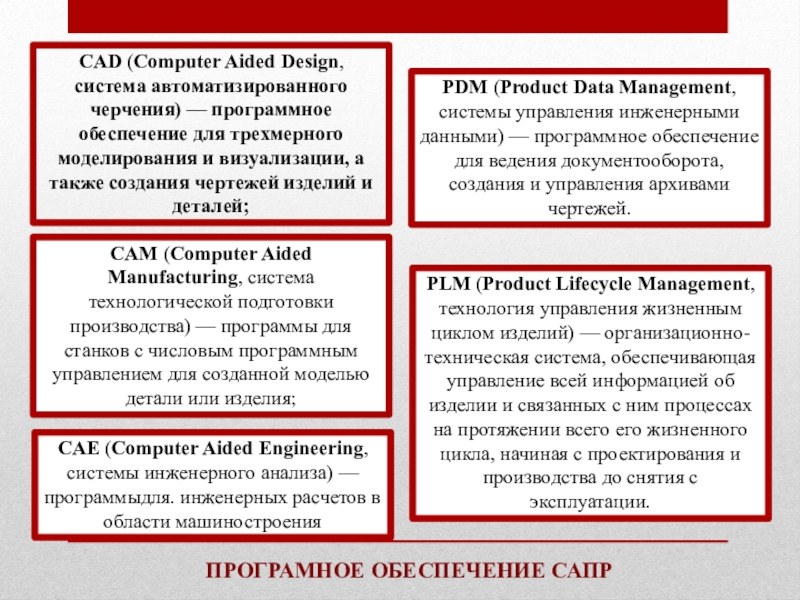

CAE (Computer Aided Engineering, системы инженерного анализа) — программыдля. инженерных расчетов в области машиностроения

CAM (Computer Aided Manufacturing, система технологической подготовки производства) — программы для станков с числовым программным управлением для созданной моделью детали или изделия;

PDM (Product Data Management, системы управления инженерными данными) — программное обеспечение для ведения документооборота, создания и управления архивами чертежей.

PLM (Product Lifecycle Management, технология управления жизненным циклом изделий) — организационно-техническая система, обеспечивающая управление всей информацией об изделии и связанных с ним процессах на протяжении всего его жизненного цикла, начиная с проектирования и производства до снятия с эксплуатации.

ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ САПР

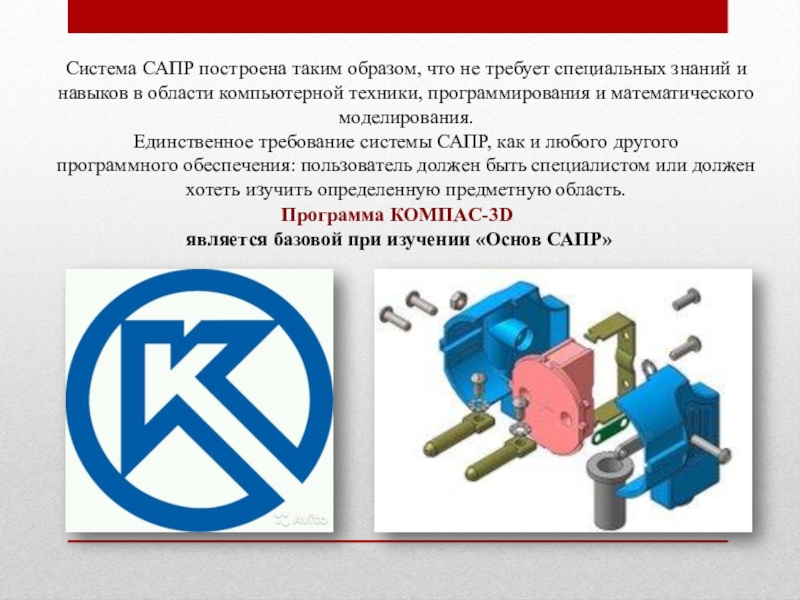

навыков в области компьютерной техники, программирования и математического моделирования.
Единственное требование системы САПР, как и любого другого программного обеспечения: пользователь должен быть специалистом или должен хотеть изучить определенную предметную область.

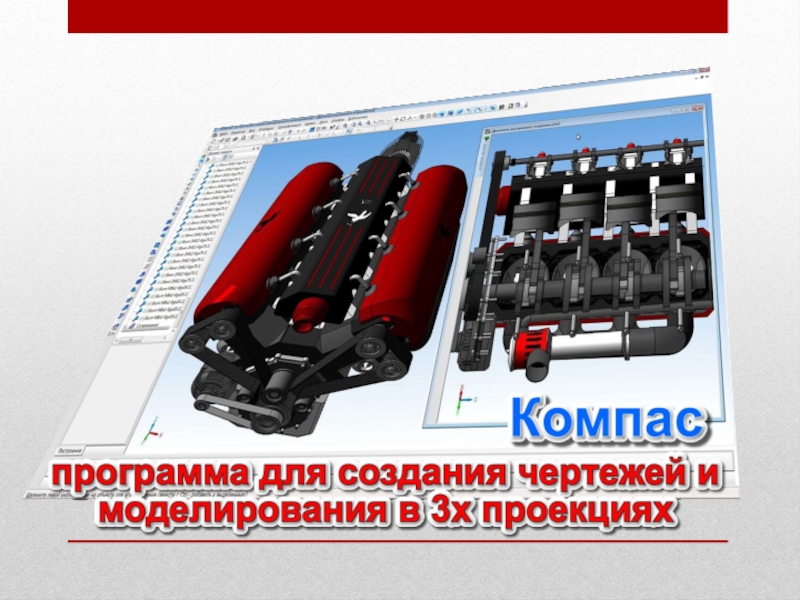

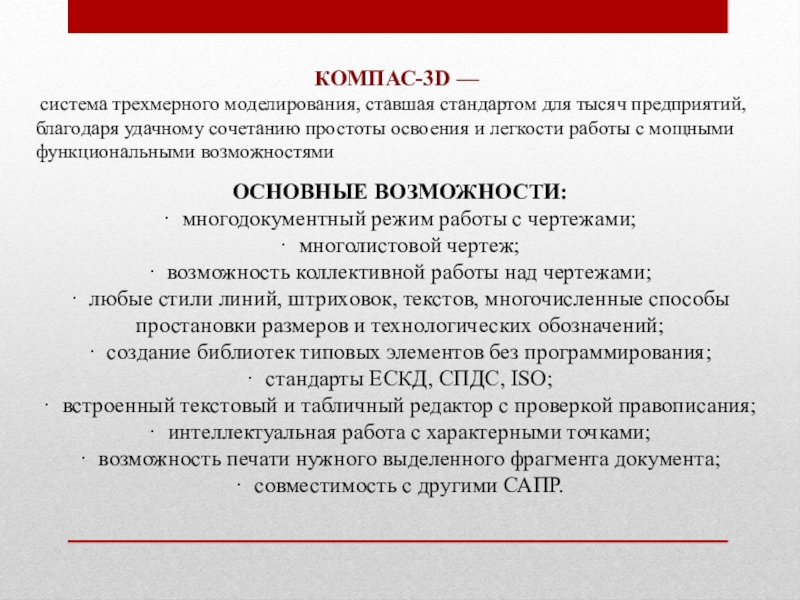

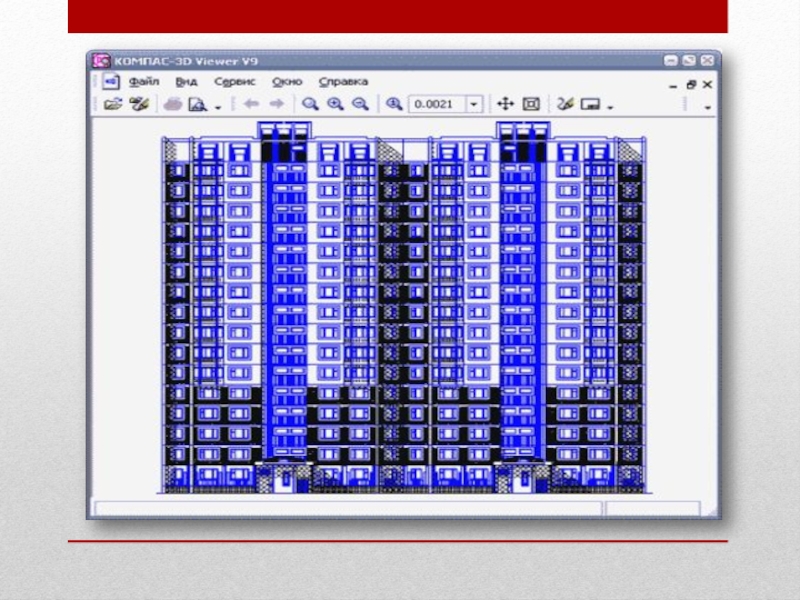

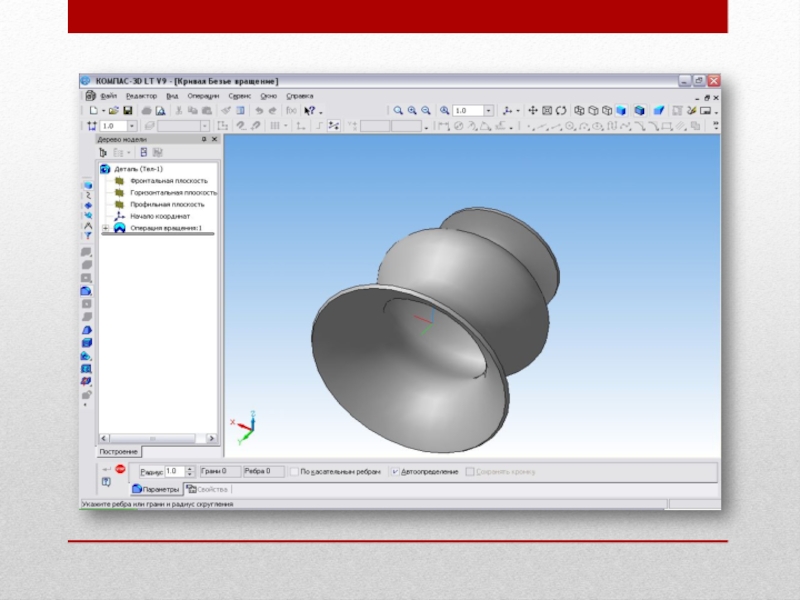

Программа КОМПАС-3D
является базовой при изучении «Основ САПР»

удачному сочетанию простоты освоения и легкости работы с мощными функциональными возможностями

ОСНОВНЫЕ ВОЗМОЖНОСТИ:
· многодокументный режим работы с чертежами;
· многолистовой чертеж;
· возможность коллективной работы над чертежами;
· любые стили линий, штриховок, текстов, многочисленные способы простановки размеров и технологических обозначений;
· создание библиотек типовых элементов без программирования;
· стандарты ЕСКД, СПДС, ISO;
· встроенный текстовый и табличный редактор с проверкой правописания;
· интеллектуальная работа с характерными точками;
· возможность печати нужного выделенного фрагмента документа;
· совместимость с другими САПР.

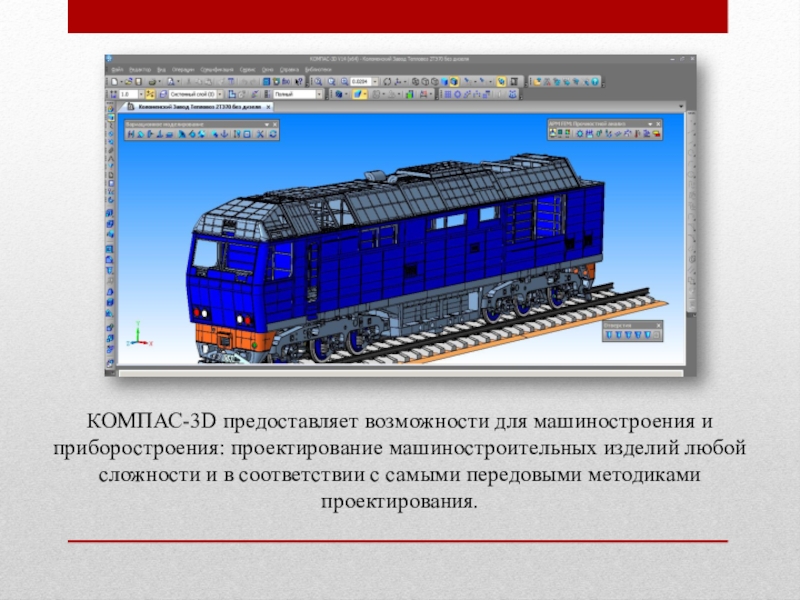

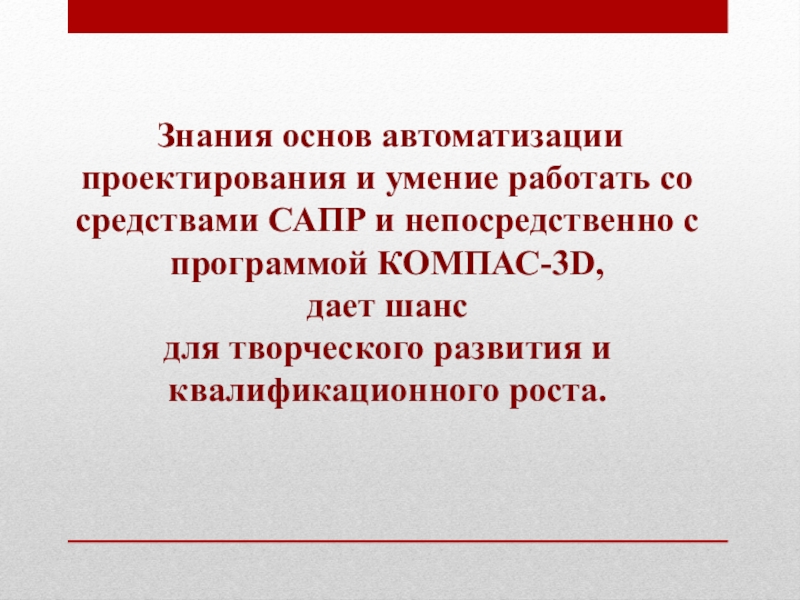

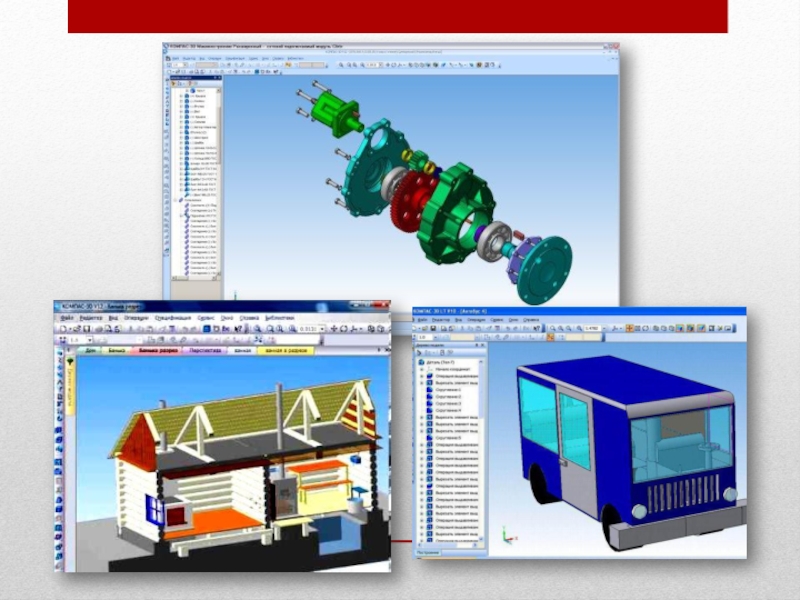

сложности и в соответствии с самыми передовыми методиками проектирования.

и непосредственно с программой КОМПАС-3D,
дает шанс
для творческого развития и квалификационного роста.
